Ошибки датчика положения дроссельной заслонки

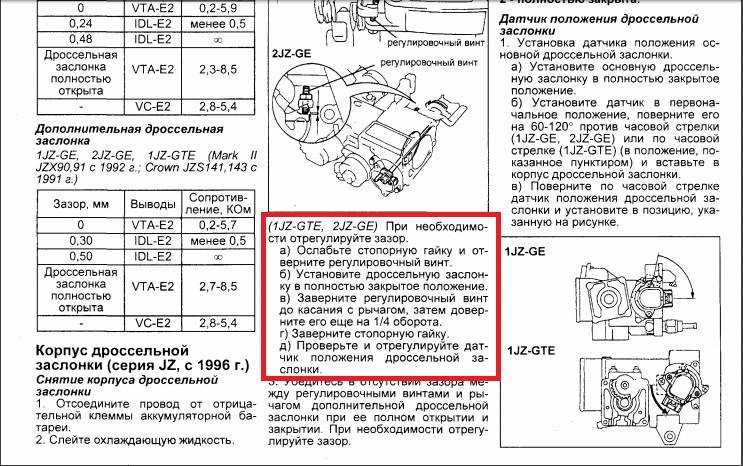

Регулировка датчика положения дроссельной заслонки

Если вы поставили новый ДПДЗ, то при замере амперметром в норме сопротивление должно составлять приблизительно 0,45 (этот показатель разнится в зависимости от марки авто). В процентах это составляет примерно 11% от всего диапазона датчика.

Порядок действий для регулировки ДПДЗ в отсутствии амперметра:

Замерить обороты на холостом ходу.
Если замечено увеличение оборотов, то нужно немного подпилить посадочные отверстия с помощью надфиля (не более чем на 1 мм).
Удостовериться в том, что датчик поворачивается на больший угол.
Снова замерить обороты и при необходимости повторить действия со второго пункта.

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

https://youtube.com/watch?v=Yo4iu55VJLE

Как заменить датчик положения дроссельной заслонки?

Замена контроллера выполняется так:

В автомобиле деактивируется зажигание. АКБ отключать необязательно, поскольку устройство обесточено.
Открывается моторный отсек, от контроллера отключается разъем и выкручиваются болты, которые его крепят. Фиксирующих винтов обычно два, но их число может изменяться в зависимости от модели устройства и машины.
Вышедший из строя ДПДЗ демонтируется. Контакты, к которому он подключен, очищаются щеткой.
Выполняется монтаж нового контроллера

При установке надо осторожно соединить торцевую часть оси заслонки с местом монтажа устройства.
Затем контроллер прокручивается по кругу
Это важно сделать для того, чтобы совместить отверстия и зафиксировать болты, которые его крепят. После закручивания винтов на датчик устанавливается колодка с проводами.

Отключение колодки с проводами от контроллера

Выкручивание болтов, фиксирующих ДПДЗ

Установка прокладки перед монтажом нового контроллера

Особенности ремонта дроссельной заслонки

Когда фиксируются данные признаки и симптомы неисправности ДПДЗ, тогда следует проводить ремонтные работы. Их процесс зависит от неполадок. Они могут идти в комплексе или требовать замены одной непригодной части. Что чаще всего проводиться:

Если датчики дросселя барахлят или вышли из строя, тогда их следует поменять. Они не подлежат ремонтным работам.
В обязательном порядке следует произвести очищение регулятора холодного старта и заслонку дросселя от грязи.
Замена прокладок, соединительных трубок из гофров, возвращение герметичности дроссельной заслонки.
Замена старого, вышедшего из эксплуатации прибора на новый.

Неисправности датчика положения дроссельной заслонки

Хаотический выходной сигнал

Сигнальное напряжение резко меняется, может упасть до нуля. Когда выходной сигнал датчика дроссельной заслонки хаотичен, причиной этого обычно является неисправный потенциометр. В этом случае датчик необходимо заменить.

Отсутствует сигнал напряжения

Проверьте наличие опорного напряжения (+5.0 В) на разъёме.
Проверьте состояние заземляющего контакта потенциометра.
Проверьте сигнальный провод, соединяющий датчик с блоком управления.
Если обнаружены проблемы с опорным напряжением и заземлением, проверьте целостность проводов между ДПДЗ и ЭБУ.
Если провода датчика исправны, проверьте все соединения питания и заземления контроллера. Если и с ними всё в порядке, наиболее вероятной причиной является сам блок управления.

Выходной сигнал или опорное напряжение равно напряжению аккумулятора

Ищите короткое замыкание на провод, подключенный к положительной клемме аккумулятора или любого другого провода +12 В.

Предыдущая запись Ошибка P0335 — неисправность цепи датчика положения коленвала
Следующая запись Датчик абсолютного давления (ДАД): как работает, неисправности, симптомы, как проверить

Причины ремонта ДПДЗ

Необходимость ремонта прибора может быть обусловлена разнообразными причинами. Самая распространенная из них – естественный износ, хорошо заметный даже при беглом визуальном осмотре. С течением времени, особенно при частой эксплуатации, происходит истирание напыленного слоя основы, предназначенной для перемещения ползуна. В итоге датчик подает неправильную информацию.

Также начинают отображаться некорректные данные, если перестает работать подвижной сердечник и ломается хотя бы один из наконечников. Это ведет к тому, что в скором времени из строя будут выведены все элементы системы.

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Чтобы автомобиль исправно работал и как можно дольше не появлялся на СТО, за исключением случаев технического обслуживания, необходимо внимательно к нему относиться. Одним из важных узлов железного коня является дроссельная заслонка (ДЗ). Этот механизм играет важную роль в работе дизельного или бензинового двигателя

Причем неважно, карбюраторная это силовая установка или инжекторная. ДЗ может быть как с механическим, так и электронным приводом. В последнем случае иногда возникает необходимость адаптировать дроссельную заслонку

Как это сделать? Попробуем разобраться, заодно подробнее рассмотрим виды этого узла. Также выясним, нужно ли это делать, и что может быть в противном случае

В последнем случае иногда возникает необходимость адаптировать дроссельную заслонку. Как это сделать? Попробуем разобраться, заодно подробнее рассмотрим виды этого узла. Также выясним, нужно ли это делать, и что может быть в противном случае.

СО – потенциометр

СО — потенциометр устанавливается на автомобилях ваз 21093, датчики на двигателе с системой впрыска не имеющей обратной связи (то есть без нейтрализатора и датчика кислорода). Находится он в двигательном отсеке на стенке корпуса коробки притока воздуха и является переменным резистором. Работает так:

СО — потенциометр отправляет в ЭБУ сигнал, используемый для регулировки концентрации топливовоздушной смеси, чтобы получить нормированный уровень концентрации в выхлопных газах окиси углерода (СО) в на холостых оборотах
Он подобен винту контроля качества смеси, имеющегося в карбюраторах
Регулировку содержания окиси углерода с помощью потенциометра можно выполнить только на СТО с использованием газоанализатора

СО – потенциометр ВАЗ

Регулятор холостых оборотов

Регулятор холостых оборотов настраивает частоту вращения коленвала на холостом ходе, контролируя количество подаваемого воздуха, идущего в обход дроссельной заслонки (заслонка закрыта). Принцип работы:

Он состоит из шагового двухполюсного электродвигателя и конусного клапана соединенного с ним
Клапан выдвигается либо убирается сигналами компьютера
Когда игла регулятора выдвигается полностью (это соответствует 0 шагов), она перекрывает доступ воздуха
А когда игла втягивается, она обеспечивает доступ воздуха, пропорциональный числу шагов отступа иглы от седла
Поломка приводит к нестабильности холостых оборотов, и мотор может заглохнуть

Замена регулятора происходит так:

Обесточить проводку машины, сняв клеммы с аккумулятора
Отжать пластмассовую защелку, чтобы отсоединить разъем от регулятора, расположенного на дроссельном патрубке, и обозначенного цифрой 2

Цифрой 2 обозначен регулятор холостых оборотов

Регулятор холостых оборотов ВАЗ

Проверьте состояние и замените если нужно порванное либо потерявшее упругость уплотнительное кольцо регулятора

Вот мы рассмотрели инжектор ваз 2109, на двигателе датчики могут быть разные, в зависимости от модели, однако встречается датчик кондиционера, расположенный на приборной панели.

Сигнал на включение салонного кондиционера

Если в вашем автомобиле установлен кондиционер в салоне, то сигнал на его запуск поступает от датчика выключателя на панели приборов:

В этом случае ЭБУ получает сигнал о том, что вы желаете включить кондиционер
Компьютер сначала подстраивает работу двигателя регулятором холостого хода, для того чтобы компенсировать повышение нагрузки на двигатель, которую создает компрессора кондиционера, а потом включает реле, которое управляет работой компрессора

Вроде бы перечислены все возможные датчики, неисправности и замена, дополнительно можете найти видео по каждому в отдельности.

Как проверить ДПДЗ

Здесь пойдёт речь о том, как тестировать датчики дроссельной заслонки, какие могут быть неисправности и как их выявлять.

Проверка напряжения

Подсоедините чёрный провод (минус) цифрового мультиметра к корпусу или минусу аккумулятора.
Найдите клеммы опорного напряжения (+5 вольт), заземления и сигнального напряжения.
Подключите красный провод мультиметра (плюс) к выводу сигнального напряжения.
Включите зажигание, но не запускайте двигатель. В большинстве автомобилей показания напряжения должны быть менее 0,7 В.
Откройте и закройте дроссельную заслонку несколько раз, проверив плавность изменения напряжения.

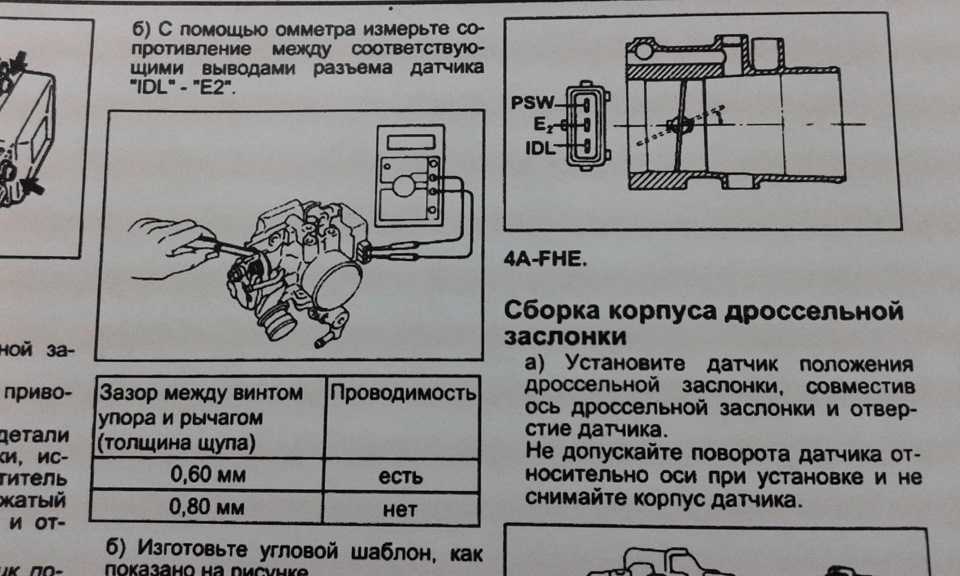

Проверка сопротивления датчика

Отключить разъём датчика.
Подключить мультиметр в режиме измерения сопротивления (Ом) между выводом бегунка потенциометра и клеммой опорного напряжения. Или между бегунком и землёй.
Откройте и закройте дроссельную заслонку несколько раз и проверьте плавность изменения сопротивления. Если сопротивление потенциометра бесконечно или равно нулю, это указывает на неисправность.
Мы не указываем точные значения сопротивления потенциометра. Одна из причин заключается в том, что многие производители не публикуют контрольные данные. Тот факт, что сопротивление потенциометра находится в определенных пределах, менее важен, чем правильная работа потенциометра, то есть плавное изменение сопротивления при перемещении дроссельной заслонки.
Подключите мультиметр между землей и выводом опорного напряжения. Сопротивление должно быть постоянным.
Если сопротивление бесконечно или мало, потенциометр необходимо заменить.

Причины неисправности датчика положения дроссельной заслонки

В некоторых случаях устройство выходит из строя. Специалисты называют следующие причины неисправности датчика дроссельной заслонки:

истирание резистивного слоя выводит из строя подложку, и датчик барахлит. Для нормализации работы требуется заменить подложку, чтобы устройство нормально работало;
повреждение наконечника способствует тому, что на подложке появляются заусеницы. В этом случае происходит быстрый износ подложки, контакты хотя и продолжают работать, но быстро приходят в негодность;
износ ползунка. Со временем эта деталь просто изнашивается и отходит от нужной траектории.

Кроме того это сложный и невыгодный процесс, поэтому тратить время на починку не стоит – проще приобрести и установить новое устройство.

Дополнительная проверка ДПДЗ

Далее стоит протестировать разрывание контактов ХХ. По стандарту они на многих автомобилях располагаются на коннекторах датчика снизу. Подсоедините в контакту один конец мультиметра, а вторым мы будем перемещать дроссельную заслонку. Если напряжение изменяется при проворачивании дроссельной заслонки, то значит все отлично, и датчик работает правильно. Если показания никак не меняются, то попробуйте поменять местами контакты измерительного прибора. Постоянное значение указывает на неисправность в работе ДПДЗ, скорее всего дал сбой переменный резистор. Если вы хороший специалист и разбираетесь в радиотехнике, то можете заменить резистор самостоятельно. Это далеко не считается правильным, поэтому мы вам советуем заменить модуль целиком.

Переменный резистор

Этот резистор считается неотъемлемой частью конструкции модуля. Сопротивление на резисторе изменяется при разном положении заслонки, таким путем и определяется ее точное положение. Для того чтобы понять правильно ли работает нужно подсоединить к мультиметру оставшийся провод. Включается зажигание, а затем медленно перемещается заслонка. Напряжение должно постепенно увеличиваться, помните, что никаких резких скачков не должно быть. Если вы их заметили, то скорее всего у вас проблемы с двигателем. Чтобы их диагностировать понадобится диагностика двигателя, ее вам сделают в ближайшем автосервисе.

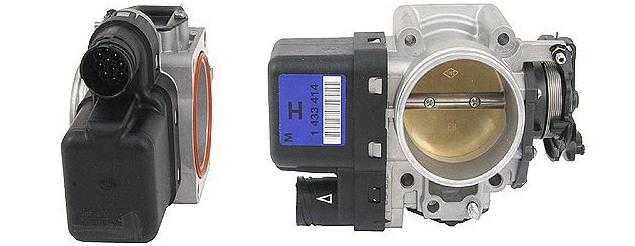

Электромагнитная дроссельная заслонка

Электронный аналог в отличие от механического агрегата позволяет достигать оптимального значения крутящего момента при любом режиме работы двигателя. Уровень потребляемого топлива снижается, а езда на таком автомобиле комфортна и безопасна. Главными отличительными особенностями (а в данном случае и преимуществами) являются следующие:

холостой ход регулируется перемещением дроссельной заслонки;
отсутствует механическое соединение между педалью и заслонкой.

За счет того, что нет механической связи, крутящим моментом можно управлять электроникой вместо педали газа. Сам модуль заслонки состоит из следующих элементов:

корпуса;
самой заслонки;
электропривода;
возвратно-пружинного механизма;
датчиков положения заслонки.

Установка в модуль не одного, а двух датчиков положения заслонки позволит повысить надежность. Для этого могут быть использованы магниторезистивные устройства или потенциометры, имеющие скользящие контакты. Как раз из-за поломки этих элементов необходимо решать, как адаптировать дроссельную заслонку на многих автомобилях.

При возникновении неисправности электропривода, за счет возвратно пружинного механизма заслонка приводится в аварийное положение. При этом сам модуль подлежит замене, что производится лишь в сборе.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
Резистивное устройство, выполненное из керамики.
Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
Цанговый зажим, оснащается шлицем.
Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

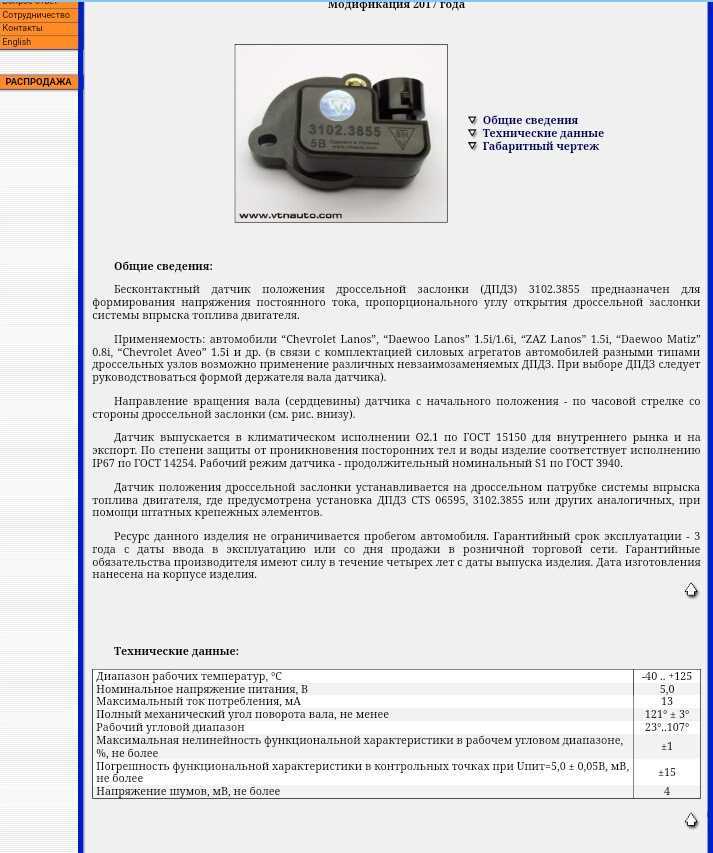

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

Напряжение для питания устройства подается на два вывода — 1 и 2.
Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
Величина открытия заслонки узла составляет более 90 градусов.
Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
Число полных циклов активации устройства при его работе — не меньше одного миллиона.
Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Обучение дроссельной заслонки холостому ходу

После промывки узла или перепрошивки ЭБУ следует обучить дроссельную заслонку холостому ходу. Для этого выполните следующие условия:

проконтролируйте напряжение на АКБ при отключенном двигателе, оно должно составлять не менее 12,9 В;
температура охлаждающей жидкости должна быть в диапазоне от 70 до 100 градусов;
руль должен находится в нейтральном положении;
масло в КПП должно быть прогрето;
все электрические потребители отключены;
ручка АКПП в положении Р.

Несоблюдение вышеизложенных требований приведет к некорректной работе двигателя, поэтому они обязательны к выполнению. После прогрева двигателя необходимо:

на 10 секунд выключить зажигание;
убедиться, что педаль акселератора находится в верхнем положении;
установить ключ в положение ON на 3 секунды (двигатель не заводить);
5 раз в течение 5 секунд нажать до упора педаль газа, в последний раз отпустить ее;
по истечению 7 секунд нажать до упора педаль газа и дождаться, пока табло «CНЕСK ENGINE» не будет непрерывно гореть;
выдержав паузу 3 секунды, отпустите педаль газа.

Попробуйте завести авто, попытку допускается повторить неоднократно. При устойчивой работе газаните несколько раз, холостой ход должен вернуться в допустимый диапазон.

Порядок обучения дроссельной заслонки с использованием ПК и автомобильных программ имеет свою специфику, зависящую от марки авто и пр. Поэтому описывать подробно весь процесс не имеет смысла. Но предварительно вам требуется установить на ПК специальное программное обеспечение, например, VAG-COM для группы авто VAG (или другое) и драйвера. Далее следует стандартный для всех порядок соединения:

включение зажигания;
соединение ПК с диагностическим разъемом авто информационным проводом;
запуск ПО на ПК;
проведение теста;
получение информации о готовности к дальнейшей работе – надпись: «Адаптер к работе готов».

Следуя специальному алгоритму, вы сможете провести согласование ДЗ и ЭБУ в режимах «заслонка полностью открыта/полностью закрыта» для автомобилей как с электронной, так и механической педалью газа. В этом случае обучение дроссельной заслонки проводится при прогретой машине и соблюдении вышеизложенных требований.

Расположение и принцип действия измерителя

Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:

сообщать контроллеру, на какой угол открыт дроссель в данный момент;
сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
отслеживать скорость открытия заслонки.

На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.

Алгоритм работы резистивного датчика следующий:

На холостом ходу заслонка закрыта и воздух идет в мотор по отдельному каналу. Напряжение на выходе прибора не превышает 0,5 вольт, контроллер подает горючее для поддержания холостых оборотов двигателя.
Когда водитель нажимает педаль газа, ползунок датчика перемещается по пленке с резистивным напылением. Сопротивление электрической цепи, куда последовательно включен прибор, уменьшается.
ЭБУ «видит» рост напряжения в цепи измерителя, делает расчет, готовит топливовоздушную смесь в требуемом количестве и подает ее в цилиндры. Максимальный вольтаж при полностью открытом дросселе составляет около 4,5 В.
Когда шофер резко давит педаль акселератора, контроллер отмечает аналогичный скачок напряжения и выдает порцию обогащенной смеси для динамичного разгона.

Примечание. Значения рабочего напряжения указаны для распространенного российского авто – ВАЗ 2110.

Бесконтактный датчик положения дросселя функционирует идентично. Разница заключается в способе воздействия на электрическую цепь. Резистивный прибор меняет сопротивление при помощи ползунка, движущегося по пленке, а бесконтактный – за счет магнитно-резистивного эффекта. Благодаря такому принципу действия ДПДЗ служит значительно дольше и не создает проблем хозяину машины.

Рекомендуем: Как и когда нужно менять тормозные диски – все об этой процедуре
