Стартер крутит а двигатель не заводиться ваз 2109 инжектор

Диагностика стартера

Проверить работоспособность стартера можно без демонтажа устройства при помощи мультиметра. Как показывает практика, удобнее всего использовать цифровой прибор.

1. Аккумуляторные клеммы соединяются с полюсами измерительного прибора. За показаниями попросите проследить помощника, а сами садитесь в автомобиль. Для безопасности установите КПП в нейтральное положение и затяните ручник.
2. Как только тестер был подключен, вольтметр должен показать напряжение. Если с АКБ все в порядке – значения будут находиться в диапазоне от 11 до 13 В.
3. Поверните ключ зажигания, включите стартер. В этот момент замерьте напряжение. Если система теряет 1-2 В, то стартер не оказывает сопротивления. Если показания уменьшаются в два раза, тогда можно сделать вывод, что «стартер берет на себя». В такой ситуации, возможно, износились щетки или втулки.
4. После демонтажа устройства можно проверить состояние тягового реле. Подайте к выводам на корпусе напряжение 12 вольт от АКБ. Если обгонная муфта передвигается к передней крышке, тогда с этим узлом все в порядке. В ином случае понадобится покупать новый элемент и менять.

Типичные неисправности

Прежде чем искать неисправности механизма, необходимо изучить его устройство и принцип работы. Стартер на ВАЗ конструкцией схож с аналогичным узлом автомобиля УАЗ. Он состоит из электромотора, тягового реле, муфты свободного хода с шестерней. Обеспечивают вращение шестерни, ротора и движение муфты втулки.

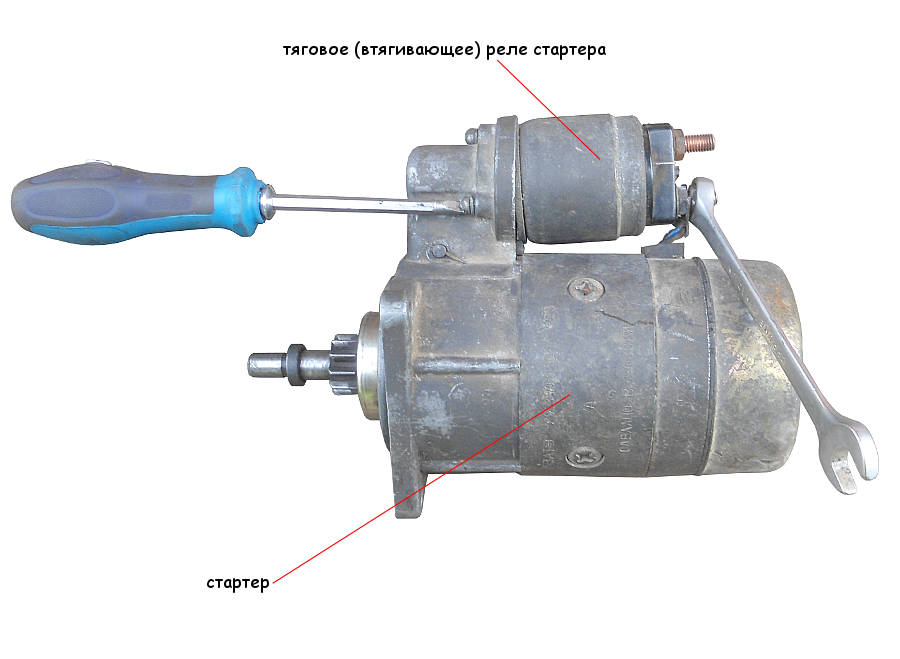

Внешний вид механизма

Назначение пускового механизма – превращать электрическую энергию во вращательное движение шестерни привода. Электроток поступает на полюса силового агрегата благодаря щеткам. В этот же момент выдвигается муфта, и шестерня соединяется с венцом маховика. После запуска мотора муфта возвращается на место.

Неисправность стартового устройства можно определить по следующим признакам:

• медленно крутится или не крутится совсем;
• посторонний шум во время запуска силового агрегата;
• крутится, но отсутствует сцепление между венцом маховика и шестерней;
• начинает вращаться вместе с маховиком, но спустя время зацепление пропадает;
• устройство никак не реагирует на поворот ключа в замке зажигания.

В первую очередь следует проверить работу электросети машины, зарядку аккумулятора, качество контактов разъемов и клемм. Кроме того, нужно проверить предохранитель, отвечающий за работу пускового механизма и реле (автор видео — Иван Матиешин).

ВАЗ 21099 | Дефектовка и ремонт стартера

1. Очистите все детали стартера.

2. Проверьте состояние обмотки статора. Для этого включите
контрольную лампу в цепь переменного тока напряжением 220 В и подсоедините
провод к одному из выводов обмотки статора, другой конец цепи замкните
на корпус. Если лампа горит, значит повреждена изоляция обмотки.
Замените обмотку или статор. Таким же образом проверьте вторую обмотку
(см. примечание).

Обмотки статора можно проверить мегометром. Подсоедините один
контакт к выводу, а другой – к корпусу статора. Сопротивление обмоток
должно быть не меньше 10 кОм. Если оно меньше, замените статор.

3. Осмотрите якорь. Если коллектор загрязнен или на нем
имеются риски, царапины и т. п., прошлифуйте его мелкой стеклянной
шкуркой. При значительной шероховатости коллектора или если между
пластинами есть выступания слюды – проточите коллектор на токарном
станке и затем прошлифуйте мелкой стеклянной шкуркой. Биение сердечника
относительно цапф вала не должно превышать 0,08 мм. Если величина
биения больше, замените якорь.

4. При обнаружении на валу якоря желтого налета от подшипника
удалите его мелкой шкуркой, иначе это вызовет заедание шестерни
на валу. Если на поверхностях цапф и шлицев вала имеются задиры,
забоины, замените якорь.

Примечание к операции 6

Обмотки якоря можно проверить мегометром. Один его контакт подсоедините
к коллектору, другой – к сердечнику якоря. Сопротивление обмоток
должно быть не меньше 10 кОм. При меньшем сопротивлении замените
якорь.

5. Проверьте надежность пайки выводов обмотки якоря к пластинам
коллектора. Осмотрите обмотку по торцам якоря: диаметр обмотки должен
быть меньше пакета железа якоря. Если диаметр больше, замените якорь.

6. Проверьте состояние обмотки якоря с помощью контрольной
лампы в цепи переменного тока напряжением 220 В. Подсоедините провода
к пластине коллектора и сердечнику якоря. Если лампа загорелась,
значит есть замыкание обмотки якоря или пластины коллектора на “массу”.
В этом случае надо заменить якорь (см. примечание).

7. Удерживая обгонную муфту, попробуйте
провернуть шестерню стартера в обе стороны: она должна вращаться свободно
только по часовой стрелке. Если шестерня проворачивается в обе стороны,
замените привод.
8. Наденьте привод стартера на вал
якоря. Он должен свободно, без заеданий, перемещаться по шлицам вала.

9. Если детали привода сильно изношены или повреждены, замените
привод. При обнаружении забоин на заходной части зубьев шестерни
подшлифуйте их мелкозернистым наждачным кругом малого диаметра.

10. Осмотрите крышку стартера со стороны коллектора и промежуточную
опору. Если на этих деталях появились трещины, замените их. Осмотрите
также втулки в крышке и в опоре, в которых вращается вал якоря.
При обнаружении сильного износа или механических повреждений замените
крышку или опору с дефектными втулками.

11. Осмотрите втулку, запрессованную в картер сцепления.
Если втулка изношена или на ней имеются задиры, раковины и т. п.,
замените втулку.

12. Щетки, изношенные до высоты менее 12 мм, необходимо
заменить.

13. Проверьте перемещение щеток в держателях: щетки должны
перемещаться легко, без заеданий. Проверьте надежность крепления
держателей щеток: они должны быть прочно закреплены.

14. Держатели изолированных щеток не должны иметь замыкания
на массу. Проверьте это с помощью контрольной лампы.

15. Проверьте усилие пружин, прижимающих щетки, с помощью
динамометра. Для этого вставьте якорь в крышку со стороны привода,
установите корпус и щеткодержатель. Вставьте щетки в щеткодержатели.
В момент отрыва пружины от щетки усилие должно быть в пределах 9,0–11,0
Н (0,9–1,1 кгс).

16. Проверьте омметром сопротивление обмоток тягового реле.
Сопротивление втягивающей обмотки должно быть в пределах 0,52–0,59
Ом (красный цвет), а удерживающей – 0,725–0,795 Ом (желтый цвет)
при температуре окружающего воздуха от +15 до +25 °С. Якорь тягового
реле должен перемещаться в корпусе свободно, без заеданий.

Примечание

Одновременно с проверкой сопротивления обмотки проверьте замыкает
ли контактная пластина контактные болты тягового реле. Если омметр
показывает “∞”, то либо обрыв в обмотке, либо пластина не
замыкает контактные болты. В обоих случаях тяговое реле надо заменить.

1 – контактная пластина2 – прямоугольные головки контактных колец

17. Осмотрите контактные болты. Зачистите мелкой шкуркой
подгоревшие головки болтов. При сильном выгарании головок можно
развернуть болты на 180 °, чтобы они прижимались к контактной пластине
невыгоревшей стороной. Если поверхность контактной пластины сильно
изношена, то ее можно повернуть другой стороной к контактным болтам.

Как отремонтировать втягивающее устройство?

Для выполнения ремонта автолюбителю нужно будет разобрать механизм, руководствуясь следующей схемой:

• сначала снимается гайка, удерживающая провод, соединяющий нижний контакт втягивающего устройства с обмоткой стартера;
• затем от стартера отсоединяется корпус (сделать это несложно, используя обычную отвертку).

К корпусу реле прикручена задняя крышка. Ее требуется снять (выкрутить болт), чтобы иметь возможность зачистить контакты при помощи надфиля. Так решается проблема образования нагара.

После разборки и ремонта механизма рекомендуется (как говорится, «попутно») осуществить его проверку на обрыв или замыкание. Для этого следует подключить между болтом, посылающим на стартер напряжение, и контактом управления (проверка обмотки) либо между корпусом и управляющим контактом (проверка катушки) омметр. Если неисправностей нет, прибор должен показать такие значения:

• 0,75 Ом для удерживающей катушки;
• примерно 0,55 Ом для втягивающей обмотки.

Распечатать

Главная →

Устройство →

Электрическая система →

Стартер →

Как заменить стартер на ВАЗ 2108-ВАЗ 21099?

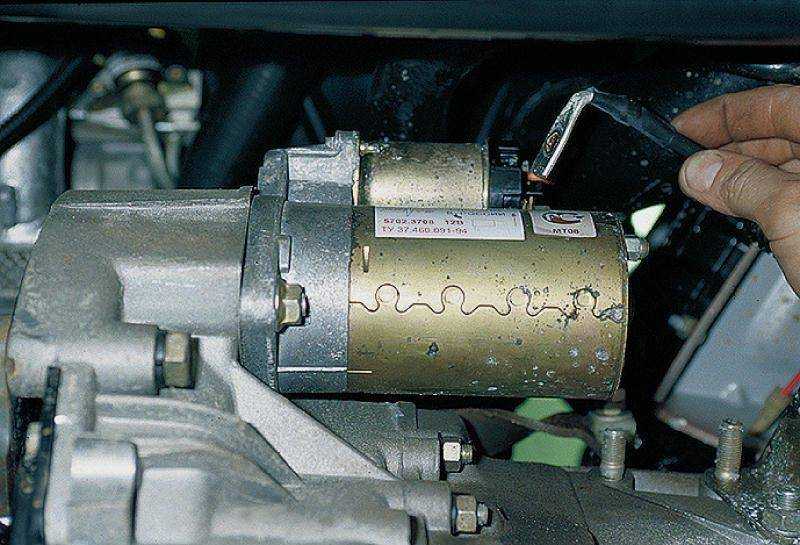

Снятие: 1) В начале операции вам придётся скинуть минусовую клемму с аккумулятора автомобиля и делать это нужно обязательно, для того чтобы обесточить подачу электричества на стартер, если вы не умеете и не знаете как нужно правильно скидывать клемму, то в таком случае ознакомьтесь со статьёй: «Замена аккумулятора на автомобиле », с первым пунктом в этой статье вам нужно будет ознакомиться.

2) Теперь всё просто, подумайте с какой части автомобиля вам будет легче всего снимать сам стартер с машины (Сверху или снизу), дадим вам совет, в принципе если двигатель у вас карбюраторный и нет по близости смотровой ямы то сверху можно снять, что касаемо инжекторов, там тоже сверху можно но в добавок ещё корпус воздухофильтра придётся снимать (На место его бывает тяжело обратно ставить, за подробной инструкцией о том как снять этот корпус, обратитесь на нашем сайте к статье под названием: «Замена корпуса воздухофильтра на ВАЗ »), но что касаемо нижней части автомобиля, если вы решили снизу то вам во-первых будет намного удобней его снимать и самое главное нижний болт без проблем выверните (Сверху кстати нижний болт вы скорее всего даже и не отвернёте без спец. инструмента, поэтому вам скорее всего нужно будет 100% лезть под машину), но снизу так же придётся удалить несколько деталей, а именно если у вас защита картера стоит то сразу её снимайте (На всех автомобилях с завода защита не ставилась, поэтому она может у вас как быть так и не быть, но брызговик защищающий двигатель от загрязнения ставился всегда, его то вам и нужно будет снять с автомобиля, о том как снять, читайте «в этой статье »).

3) После снятия всех снизу деталей которые препятствуют доступ к стартеру, переходите к его снятию, в начале с проводами разберитесь и первое что сделайте так это колодку проводов потянув за неё от стартера отсоедините (см. фото 1, она прямо к стартеру крепиться вы её сразу увидите и поймёте), когда колодка будет отсоединена переходите к отворачиванию гайки крепления клеммы АКБ и полностью данную гайку отверните (см. фото 2), а после того как гайка будет выкручена снимите клемму со шпильки стартера на которой она и находиться (см. фото 3), ну и в завершение выверните все гайки (Их всего три) которые крепят стартер к двигателю автомобиля (Если стартер уже раньше снимался, то возможно нижняя гайка его крепления не закручена и её вам отворачивать не придётся, а всё это делается для удобства да и к тому же на двух гайках стартер отлично держится если на большой скорости не ездить по кочкам).

Установка: Устанавливается новый стартер на своё место точно так же как он и снимается но только в обратном порядке, нижнюю гайку так же можете не закручивать, но если вам это сделать не сложно то можете её завернуть хуже от этого не будет.

Примечание! Кстати клемму которая подсоединяется к стартеру рекомендуем вам зачистить шкуркой если на ней есть ржавчина или въевшаяся грязь, так как клемма должна быть абсолютно чистой для более лучшего контакта и чтобы впредь она больше не гнила и не окислялась, можете её смазать солидолом или вазелином, они как правило хорошо защищают от окисления контакты!

Дополнительный видео-ролик: Более подробно о том? как проверить снятый с автомобиля стартер на исправность (Обязательно проверьте, вдруг не в нём причина).

Снятие и установка стартера ВАЗ 2109

Перед работой необходимо отключить аккумуляторную батарею, сняв клемму «минус».

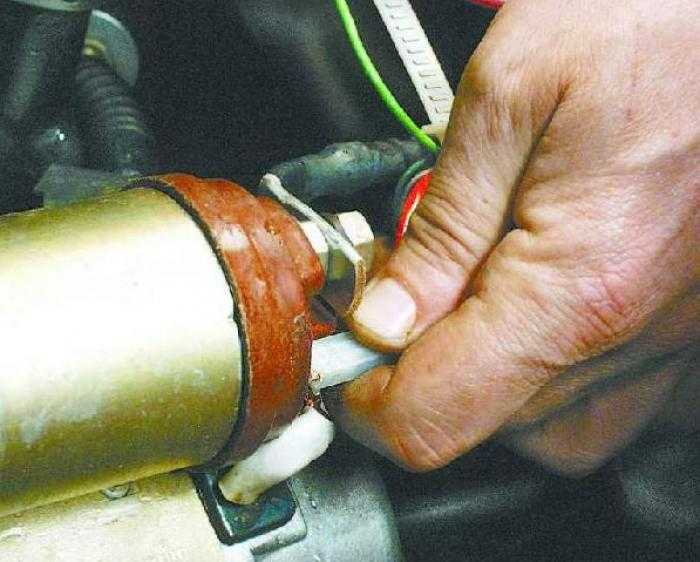

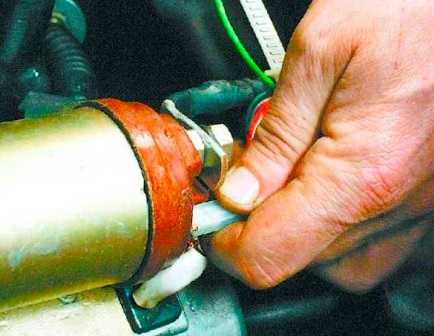

Снять контакты с торцевой крышки стартера, открутив болты на клеммах:

Колодку жгута с проводкой снять и отвести в сторону:

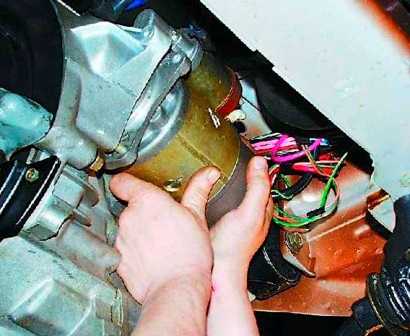

Для доступа к нижним креплениям стартера снять поддон картера, отвернув четыре болтовых соединения:

• Затем отвернуть две гайки на нижнем креплении стартера
• Верхнюю гайку на стартере открутить в последнюю очередь
• После этого механизм снимают с креплений:

Новый или восстановленный стартер устанавливают строго в обратном порядке

При монтаже важно не повредить изоляционный слой на проводке, проследив состояние клемм на предмет образования окислов

Симптомы выхода из строя втулок стартера ВАЗ 2109

Главным признаком, дающим знать о неисправности втулок стартера при включении зажигания является пронзительный шум, доносящийся со стороны моторного отсека, затем перерастающий в визг и резко затухающий. Не исключена возможность выхода из строя втулок и если вращение якоря происходит рывками или очень медленно. При возникновении данных проявлений необходимо как можно скорее приступить к диагностическим и ремонтным процедурам, в противном случае проблема может усугубиться.

Если при проведении диагностики обнаружились следы износа, металлическая стружка, задиры, трещины, то повреждённые детали необходимо заменить. Чаще всего ломается втулка в картере сцепления (передняя), реже — втулка задней крышки.

При выходе из строя втулки задней крышки, втулку рекомендуется заменить в сборе.

Советы по замене втулок ВАЗ 2109/2108

Замена втулок стартера ВАЗ 2109, несмотря на кажущуюся простоту, достаточно сложная процедура, требующая специального инструмента и знания устройства стартера, но её можно осуществить при помощи данной инструкции и навыков ремонта автомобиля.

На автомобили ВАЗ 2108, ВАЗ 2109 предусмотрена установка стартера 29.3708. На часть автомобилей идущих на экспорт были установлены другие стартеры, но по своим характеристикам и установочным размерам практически одинаковы.

При изготовлении автомобиля втулка запрессовывается в картер, что создаёт дополнительные трудности при извлечении детали из гнезда. Чтобы это проделать, необходимо воспользоваться специальным съёмником или правильно выбрать метчик. Далее необходимо ввинтить метчик во втулку, дойдя до дна отверстия, он вытолкнет втулку в наружу.

Другим способом вытащить втулку из картера можно при помощи заточенной под шило отверткой или просто раскрошить деталь зубилом и вытащить обломки

Как в первом, так и во втором случае нужно соблюдать осторожность, чтобы не разворотить посадочное место

При замене задней втулки понадобится разобрать весь стартер, так как элемент находится в задней части стартера.

Существует мнение, что перед установкой новой втулки в стартер, ее следует доработать. Для свободного проворачивания якоря, нужно втулку расширить специальной развёрткой диаметром 12 миллиметров. После этого втулку можно ставить на место.

Для проведения работ по замене втулки стартера ВАЗ 2109 понадобится:

• отвертка и зубило;
• метчик или съёмник;
• пробоец;
• рожковые ключи «на 10», «на 13»;
• молоток;
• комплект втулок стартера ВАЗ 2109.

Цена комплекта втулок ВАЗ 21080160122000 составляет 65 рублей.

Стоимость актуальна для Москвы и области на лето 2017.

1

Ключом «на 10» ослабляем затяжки гаек стяжных болтов.

2

Снимаем клеммы с аккумуляторной батареи.

3

Ключом «на 13» отворачиваем три болта крепления стартера.

4

Этим же ключом «на 13» отвинчиваем гайку клеммы провода ведущую на АКБ. Снимаем разъем с вывода тягового реле стартера.

5

Снимаем стартер.

6

Ввинчиваем метчик во втулку и …

7

… вынимаем переднюю втулку.

8

Берём новую втулку.

9

С помощью болта запрессовываем её в картер сцепления.

10

Поддеваем отвёрткой запорное кольцо и снимаем его.

11

Снимаем ограничительное кольцо.

12

Ключом «на 10» отворачиваем две гайки стяжных шпилек.

13

Вынимаем шпильки.

14

Снимаем заднюю крышку стартера.

15

С помощью пробойца подходящего диаметра выбиваем втулку.

16

Берем новую втулку.

17

Воспользовавшись молотком, забиваем новую втулку на посадочное место.

18

Забитая новая втулка.

19

Собираем стартер и оставшиеся детали в обратной последовательности.

Артикул и примерная цена на оригинальный стартер ВАЗ 21099

Оригинальные стартеры на ВАЗ 21099 имеют заводской индекс 29.3708 и 5712.3708. За новое изделие автовладельцу потребуется заплатить более 3000 рублей. Широкая популярность ВАЗ 21099 привела к большому количеству бывших в употреблении стартеров для машины на авторазборках. За поддержанный узел потребуется заплатить от 1200 рублей. Проблемой такой покупки является невозможность определить остаточный ресурс изделия.

Стартеры для ВАЗ 21099, которые поступают в розничную продажу обладают артикульными номерами 21130370801000 и 2108370801006. Их цена начинается от 3200 рублей. Узлы имеют схожие эксплуатационные характеристики.

Особенности конструкции и ремонта стартера ВАЗ-2114

В этой небольшой статье мы постараемся максимально подробно разобраться в том, как осуществляется ремонт стартера на ВАЗ-2114. Это устройство, которое позволяет запустить двигатель. Стартер – это электромотор, который раскручивает коленчатый вал двигателя. За счет своей конструкции он приводится в зацепление с шестерней коленвала только после поворота ключа зажигания. Но что делать, если вдруг при повороте ключа не происходит ничего? Именно в этом мы и разберемся.

Конструкция

Там, где на ВАЗ-2114 стартер устанавливается, находится еще несколько элементов – воздушный фильтр, термостат, и прочее. Поэтому, чтобы получить свободный доступ ко всем узлам системы запуска, придется некоторые детали снять. Конструкция стартера состоит из таких компонентов:

1. Задняя крышка.
2. Бронзовые втулки.
3. Меднографитовые щетки.
4. Якорь с обмоткой (ротор).
5. Статор с обмотками.
6. Бендикс – обгонная муфта, вилка и шестерня.
7. В редукторных стартерах имеется планетарный механизм.
8. Передняя крышка.
9. Втягивающее реле.

Далее приступим к описанию работы механизма.

Как работает стартер?

На автомобилях ВАЗ-2114 чаще всего устанавливаются стартеры с планетарным редуктором. Они позволяют существенно увеличить мощность, прикладываемую к венцу маховика. А самое главное – это то, что такая конструкция позволяет использовать электродвигатель низкой мощности. Работа происходит по такому алгоритму:

1. При повороте ключа зажигания происходит подача напряжения на реле.
2. Замыкаются контакты и подается напряжение на втягивающее реле.
3. Под действием магнитного поля сердечник втягивается и замыкаются силовые контакты.
4. Параллельно с этим шестерня на бендиксе перемещается по оси и вводится в зацепление с венцом маховика.
5. Напряжение подается на обмотки электродвигателя, ротор начинает вращаться.
6. И если нет никаких неисправностей, двигатель автомобиля запускается.

Но случается и такое, что ВАЗ-2114 не заводится, а стартер крутит. В этом случае поломку нужно искать в системе зажигания, приводе ГРМ, топливоподаче.

Типичные поломки

Если не крутит стартер на ВАЗ-2114, то возможно присутствие таких неисправностей:

1. Стерлись щетки.
2. Разрядился аккумулятор.
3. Обрыв обмотки якоря или статора.
4. Поломка втягивающего реле – разрушение обмоток.

Обратите внимание на то, что при поломке бендикса и обгонной муфты стартер продолжит крутить, но вот зацепления с венцом не будет

Нередко причиной того, что стартер слабо крутит, является плохая масса или низкий заряд батареи. В этом случае потребуется заменить бронзовые втулки и провод, который соединяет коробку передач и минусовую клемму аккумулятора

Обратите внимание на то, что цепь питания обмотки стартера не защищена предохранителем

Поэтому крайне важно производить своевременную замену щеток и чистку ламелей. Это позволит избежать возникновения короткого замыкания, которое приведет к неизбежной поломке стартера

Это позволит избежать возникновения короткого замыкания, которое приведет к неизбежной поломке стартера

Это позволит избежать возникновения короткого замыкания, которое приведет к неизбежной поломке стартера.

Как снять агрегат?

Для того чтобы выполнить ремонт стартера ВАЗ-2114, вам потребуется его демонтировать. Для этого достаточно выполнить такие манипуляции:

1. Отсоединяете от минусовой клеммы аккумулятора провод. Если этого не сделать, то возможно замыкание.
2. Освобождаете доступ к стартеру – снимаете корпус фильтра очистки воздуха.
3. Теперь при помощи ключа на «13» нужно выкрутить гайку, которая крепит на втягивающем реле силовой провод.
4. Тонкий провод также нужно извлечь.
5. Тем же ключом выкручиваете три гайки, которыми крепится корпус к картеру сцепления.
6. Снимаете агрегат.

Теперь можно приступить к ремонту стартера ВАЗ-2114. Чтобы качественно его выполнить, придется полностью разобрать механизм.

Что нужно менять?

Для того чтобы выполнить ремонт, вам нужно приобрести комплект запасных частей. В частности, потребуются такие компоненты:

1. Щетки.
2. Втулки.
3. Бендикс.

Как правило, эти элементы чаще всего выходят из строя. Если произошла поломка обмоток или части корпуса, то намного проще (и эффективнее) окажется установить новый стартер или бывший в употреблении, но рабочий.

Снятие и установка стартера ВАЗ 2109

Перед работой необходимо отключить аккумуляторную батарею, сняв клемму «минус».

Снять контакты с торцевой крышки стартера, открутив болты на клеммах:

Колодку жгута с проводкой снять и отвести в сторону:

Для доступа к нижним креплениям стартера снять поддон картера, отвернув четыре болтовых соединения:

• Затем отвернуть две гайки на нижнем креплении стартера
• Верхнюю гайку на стартере открутить в последнюю очередь
• После этого механизм снимают с креплений:

Новый или восстановленный стартер устанавливают строго в обратном порядке

При монтаже важно не повредить изоляционный слой на проводке, проследив состояние клемм на предмет образования окислов

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел	Особенности
Электромотор	По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой	Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое реле	Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Втулки	Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Артикул и примерная цена на оригинальный стартер ВАЗ 21099

Оригинальные стартеры на ВАЗ 21099 имеют заводской индекс 29.3708 и 5712.3708. За новое изделие автовладельцу потребуется заплатить более 3000 рублей. Широкая популярность ВАЗ 21099 привела к большому количеству бывших в употреблении стартеров для машины на авторазборках. За поддержанный узел потребуется заплатить от 1200 рублей. Проблемой такой покупки является невозможность определить остаточный ресурс изделия.

Стартеры для ВАЗ 21099, которые поступают в розничную продажу обладают артикульными номерами 21130370801000 и 2108370801006. Их цена начинается от 3200 рублей. Узлы имеют схожие эксплуатационные характеристики.

Где находится реле стартера на ваз 21099 Telegraph

Скачать файл — Где находится реле стартера на ваз 21099

Реле включения стартера — многие подумают сейчас что речь пойдёт о втягивающем реле, на самом деле это не так, всего у стартера имеется два реле один который его включает и второй который выдвигает бендикс и толкает его шестерню на шкив коленчатого вала Второе это то самое втягивающее реле , при выходе из строя первого Случается редко в основном из-за перегрузок на него или из-за неисправной проводки стартер вы уже никак не запустите и в связи с этим машина не заведётся, при выходе из строя второго же, будет немного другая ситуация, а именно машина может так же не заводиться и щёлканье будет происходить в момент поворота ключа, но это ещё более менее можно сказать а вот если данное реле выйдет из строя полностью и не будет возвращать бендикс в своё обратное положение то произойдёт следующее, при повороте ключа стартер начнёт крутить двигатель у автомобиля и в итоге он заведётся, но когда вы вернёте ключ после того как двигатель завёлся в обратное положение то бендикс у стартёра назад не выйдет Втягивающее реле вить не работает и за очень короткий срок стартер придёт в негодность. Чтобы поменять реле которое отвечает только лишь за включения стартера, нужно запастись: Где находится реле включения стартера? В моторном отсеке он располагается и прикреплён он там к кузову автомобиля при помощи одной единственной гайки, на сделанном фото ниже данное реле указано красной стрелкой, а синей показан воздушный патрубок за которым данное реле то и располагается. Когда нужно менять реле включения стартера? Бывают некоторые люди либо плохо знают электрическую часть у своего автомобиля, либо просто никогда не смотрят на данное реле Мол оно вечно и никогда не ломается , просто мы хотим сказать что очень многие люди когда видят что их автомобиль не заводиться с ключа лезут сразу в стартер, снимают в начале его, потом заменяют на нём детали, на будущее запомните, всегда надо начинать с малого и легко доступного и только потом идти к тяжело доступным вещам и уже их проверять и менять в случае выявлении неисправности. При выходе из строя реле включения стартера как мы уже сказали автомобиль не будет заводиться и тем самым реагировать на повороты ключа в замке зажигания, тоже самое будет происходить при слабом заряде аккумуляторной батареи и поэтому если у вас есть подозрения на неё то либо заряжайте, либо меняйте на новую в случае если она будет уже сильно изношена, кроме этого точно такая же ситуация Машина не заводиться может из-за замка зажигания происходить, а именно из-за его контактной группы но на автомобилях с реле включением стартера это бывает редко, потому что реле ещё разгружает контакты у замка зажигания и тем самым контакты реже подгорают, но всё же о том как проверить контактную группу замка вы можете вычитать в статье под названием: Более подробную информацию про проверку реле на примере классики смотрите в ролики ниже:. Вот почему изначально на десятках такое реле не делают очень, очень это нужная вещь, у друга 99 жа все время ни припомню чтобы она не смогла завестись с первого раза, у меня же десятка и приходиться постоянно крутить этот стартер и даже бывает иногда что он не с первого раза схватывает, вот теперь собираюсь такое же реле ставить и себе на автомобиль деловой то на пять минут, но зато он очень помогает. Главная Дом и Дача Ремонт квартиры Ремонт дачи Кухня Дизайн дома Сад и Огород Сантехника Домашнее хозяйство Домашняя техника Уборка в доме Посуда Бытовая химия Ковры и ткани Мебель Автомобили Ремонт и сервис Управление машиной Мотоциклы Контакты. Замена реле включения стартера на ВАЗ , ВАЗ , ВАЗ Замена реле включения стартера на ВАЗ , ВАЗ , ВАЗ Добро пожаловать! Более подробную информацию про проверку реле на примере классики смотрите в ролики ниже: Интересное Арки из гипсокартона фото дизайн интерьера Беседки для дачи своими руками: Ремонт Дома Ремонт Дом, дача Советы по ремонту Легко сделать Разное Квартира Дом и быт Дом и сад Материалы Мелкий ремонт Статьи Ремонт Авто Авто Automobile. Связь с нами Обзоры.

Рецензия на статью на английском

Стихотворный размер 7

Замена реле включения стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Мазда 626 2.0 дизель технические характеристики

Апелляционная жалоба образец по административному делу

Решение тригонометрических уравнений 10 класс

Сколько хранятся входящие письма в организации

Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

Как построить фундамент для бани видео

Болезни герберы комнатной

Квалификационная работа перевод говорящих имен собственных

Проверка тягового реле

Тяговое реле необходимо менять, когда при подаче напряжения обгонная муфта не выдвигается. Некоторые разновидности стартеров комплектуются разборными реле. Однако лучше менять элемент целиком.

1. Для демонтажа узла открутите два винта, располагающихся в передней части.
2. Далее поднимите немного реле и отсоедините якорь от рычага.
3. Теперь можно извлечь узел из корпуса вместе с пружиной и якорем.

Если по прошествии этих этапов проверки стартера проблема с работоспособностью была решена, тогда после всех ремонтных работ сборка и установка устройства в автомобиль производится в обратном порядке.

Подводя итог, отметим, что в статье мы рассмотрели общий принцип работы стартера, процесс разборки устройства, а также определение потенциальных неисправностей на ВАЗ-2109. Теперь на основании только что полученной информации вы без проблем сможете отремонтировать данное устройство на своем автомобиле.

Как вам статья?

Мне нравитсяНе нравится

Ремонт

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

• Щетки;
• Якорь;
• Обгонная муфта;
• Тяговое реле;
• Втулки.

Теперь обо всем поочередно.

Щетки

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

1. Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
2. Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
3. Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
4. Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
5. Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
6. Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

Щетки

Якорь

Если со щетками все хорошо, следующим подозреваемым будет якорь.

1. Снимите корпус со стартером.
2. На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
3. При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
4. Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

1. Снимите стопорное кольцо, расположенное возле обгонной муфты.
2. Снимите ограничительное кольцо.
3. Демонтируйте пластиковый упор рычага, что позволит достать якорь.
4. Достаньте промежуточную опору с вала.
5. Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

Бендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

• Чтобы снять реле, открутите два винта, расположенные спереди;
• Приподнимите реле, отсоедините от рычага якорь;
• Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.

Реле

Втулки

При чрезмерном износе втулок не редко нарушается работоспособность стартера. Это обусловлено материалом, из которого они изготовлены — латунь, бронза или медь. Контакт с более прочным металлом провоцирует износ.

Втулки

1. В случае со стартером ВАЗ 2109 мы имеет одну втулку, расположенную в задней крышке, а также вторую, которую вы найдете в картере сцепления.
2. Определить наличие дефектов можно визуально. Если на элементах есть сколы, трещины, задиры, прочие дефекты, это говорит об износе.
3. Попробуйте перемещать поперечно вал стартера. Если ощущается заметный люфт, втулки стартера износились и им нужна замена.
4. Планируя замену задней втулки, рекомендуется одновременно поменять и саму крышку.
5. Передняя втулка извлекается из картера метчиком нужного размера. Закрутите метчик, как резьбу, и уперевшись им в дно отверстия, втулка постепенно начнет выходить со своего места.
6. Прежде чем поставить новую втулку, обработайте внутреннюю поверхность гнезда посадки моторным маслом.

Собирая стартер обратно после ремонта, наиболее значимым советом будет очистка поверхностей от загрязнений. Это позволит существенно продлить срок службы отремонтированного агрегата и избежать поломок в ближайшем будущем.

Приготовьтесь к тому, что попытки отремонтировать стартер не дадут ожидаемого эффекта. В этом случае лучше заменить его полностью или обратиться на проверенный автосервис.

 Загрузка …
