Не работает подсветка панели приборов рено меган 2

Содержание

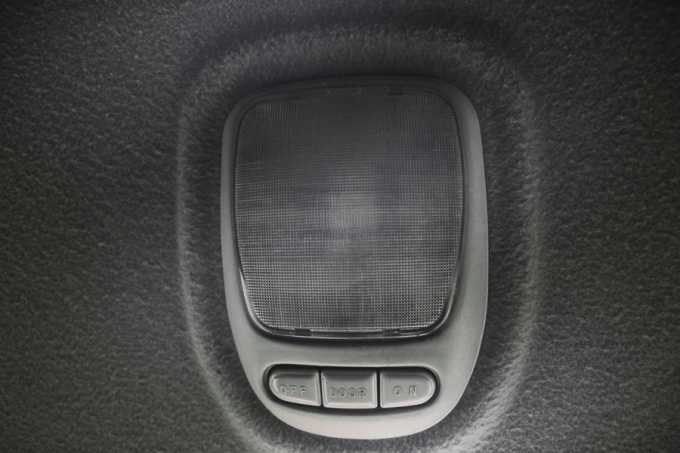

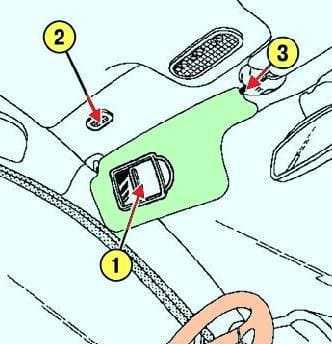

Как снять плафон освещения салона? С чего начинать и чем заканчивать данный процесс? Надо отметить, что сама работа мало зависит от того, какой именно у вас автомобиль. Во всех случаях плафон обычно крепится зажимами – одним или несколькими.

Марка влияет разве что на количество ламп, находящихся в салоне. В любом случае, прежде чем приступать к замене, следует отключить «массу». Сильно вас не дернет, даже, если аккумулятор в рабочем состоянии (тем более при заглушенном движке). Но ощущение в этом случае, прямо скажем – не из приятных. Так что, лучше помнить о незаряженном ружье, которое, по определению, раз в жизни может и выстрелить! Рассмотрим для примера замену лампочек в различных местах салона авто, для чего необходимо снимать предварительно и плафоны их защищающие.

Замена

Чтобы полностью заменить плафон в салоне, необходимо придерживаться следующей инструкции:

Приобретаем новую запчасть на Рено Меган. Для этого можно взять старый корпус и подобрать в магазине точно такой же.

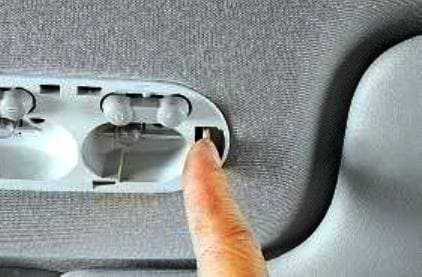

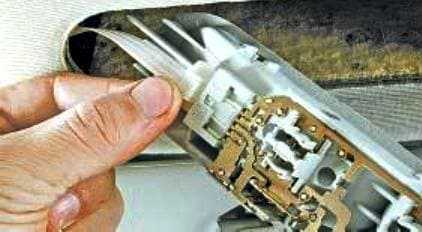

Отсоединяем старую лампу. Для этого понадобиться лишь отвертка. Сначала снимаем рассеиватель с помощью отвертки: поддеваем ею деталь и слегка тянем к себе. Рассеиватель демонтируется очень легко, поэтому не нужно прикладывать особых усилий. Если перестараться, то корпус рассеивателя может просто лопнуть. После того как рассеиватель будет снят, необходимо вытянуть фиксирующие язычки детали и надавить отверткой на ее защелку. После этого она должна легко вытянутся из потолка авто.
Разъединяем разъем. Лампа внутри машины подключается к электросети с помощью небольшого штекера. Чтобы его вынуть, нужно просто нажать на язычок и потянуть сам провод. Если все сделать верно, то штекер легко выйдет из гнезда.
Монтируем новый свет. Распаковываем новую деталь и подключаем к штекеру автомобиля. Затем лампу вставляем в разъем потолка и слегка надавливаем.
Проверяем работу новой лампы. Прежде чем установить рассеиватель и закончить процесс замены лампы, ее нужно тщательно проверить. Свет должен загораться при открытии дверей и от нажатия кнопок.
Устанавливаем рассеиватель. Если новая лампа работает, то осталось всего лишь установить рассеиватель. Его нужно поднести к корпусу светильника и слегка прижать до щелчка.

На этом работа окончена. Самое главное – это четко придерживается инструкции и правильно диагностировать поломку!

Надежность коробок передач

Механические коробки передач очень хорошо посчитаны со стороны эффективности, что сулит меньшую жизнь и нетерпимость к гонкам. Общая конструкция МКПП пройдет 300 тысяч километром, только после начнутся проблемы.

С гонками действительно борщить не стоит – сломается дифференциал и износятся синхронизаторы. Это касается JH1, где также проблемой является «стакан» без фиксации вала. Поэтому последний через 200 тысяч шумит, что дальше может привести к более плачевным последствиям.

Также слабым оказался пыльник ШРУСа, который легко рвется, выплескивая все масло из КПП.

Лучшим выбором будет JH3, конструкция которой несколько иная. Масло коробка терять не будет, по крайней мере в таком количестве. Проблемы все равно будут, но не такие глобальные как с JH1.

JR5 дизельных моторов Рено Меган еще хуже из-за высокого момента дизеля. Масло также может потечь. Коробка хороша на бензиновых ДВС, куда ее начали ставить после рестайла. Коснувшись дизеля отметим двухмассовый маховик, который ходит 200 тысяч, что удивительно, но к сожалению комплект сцепления стоит слишком дорого.

Редкие 6-ступенчатые МКПП прекрасны надежностью из-за мощной конструкции. Она прекрасно выдерживает мощность моторов и поэтому живет долго. Убивают ее только владельцы забывая менять масло и уж более того проверять уровень.

С автоматом есть интересные особенности, а именно понимание слабых место самим производителем и установка дополнительных фильтров для решения проблем. После 100 тысяч километров владельцы сталкиваются с разными проблемами:

перегрев;
забивающийся теплообменник;
быстрое загрязнение масла;
загрязняющийся гидроблок;
отказывающие соленоиды.

Лучше откажитесь от автомата, либо активно ухаживайте за конструкцией, а именно меняйте масло, иногда прочищайте радиатор, меняйте фильтра и т.д.

Процедура для остальных моделей

Галогенная фара автомобиля Duster оборудована специальными регулировочными винтами, для доступа к элементу потребуется открыть капот двигателя. Настройка приборов освещения производится поочередно, необходимо заранее предусмотреть защитный чехол из плотной ткани или картона. Перед началом настройки проверяется контур световых пятен, если искажение картинки не наблюдается, то регулировка не требуется.

Если в процессе настройки обнаруживается размытая граница светового пятна, то необходимо проверить состояние лампы и пластикового стекла. Источник света рекомендуется заменить одновременно слева и справа. Помутневший (например, от воздействия дорожной грязи) пластик восстанавливается полировкой, но при этом частично удаляется защита от ультрафиолетового излучения. При дальнейшей эксплуатации рассеиватель снова помутнеет под воздействием солнечного света.

Расположение регулировочного винта

На фарах автомобилей Renault Duster предусмотрено несколько корректирующих винтов:

Винт горизонтальной корректировки расположен на задней части корпуса под резиновым пыльником лампы ближнего света. Для вращения элемента используется головка с воротком или накидной ключ для 6-гранных болтов размером 8 мм.
Винт вертикальной регулировки (изготовлен из пластика белого цвета) расположен над корпусом дистанционного корректора. Головка рассчитана на использование 6-гранного ключа на 5 мм, инструмент просовывается через технологическое отверстие в верхней поперечине кузова (используется для фиксации рамки радиатора системы охлаждения).

Настройка луча ближнего и дальнего света

Настройка лучей ближнего и дальнего света производится одновременно:

Вращением винта горизонтальной регулировки необходимо добиться корректной конфигурации пятна на экране.
При помощи болта вертикальной регулировки необходимо добиться совмещения верхних кромок в левой части пятна с горизонтальной линией, соответствующей положению центров фар. При этом вертикальные параллельные линии должны проходить через точки пересечения горизонтальной и наклонной частей контура светового пятна.

Если водитель замечает, что фары светят низко, то рекомендуется отвернуть болт на 1-1,5 оборота против часовой стрелки на обоих приборах, угол вращения должен быть идентичным. В противном случае нарушается взаимное положение пучков и ухудшается освещение дорожного покрытия.

Подвеска

Выгодно отличает Megane в третьем поколении от конкурентов — подвеска. Как во втором, так и в третьем Мегане подвеска очень хорошая, энергоемкая и мягенькая. За счёт чего?

Это клиренс – 170 мм. Колеса 16-е, но высокий профиль резины, добавляет мягкости и плавности. Спереди MacPherson, сзади балка. Для С-класса балка — оптимальный вариант. Если говорить о ресурсе ходовой, то переднюю подвеску лучше на 60 000 полностью перебрать.

У передней подвески небольшое слабое место – пыльники и отбойники на передних стойках совмещены, а резина грешила жесткостью. Сейчас оригинальные запчасти с другой резиной и деталь выдерживает спокойно 60 000 км. Но подвеску стоит обновлять каждые 60 000 км. Бак 60 литров.

Замена ламп ближнего света в Рено Меган 2

Замену ламп не такая уж и сложная задача, как многих может кататься. Однако для замены ламп в передних блок фарах на Renault Megane 2 потребуется потрудится.

Дело в том, что просто так подлезть к крышке фар не получится, нужно либо снять фару, либо добраться до крышки через специальный лючок. Добраться к этому лючку не сложно, гораздо сложнее через него произвести замену ламп.

В этой инструкции мы подробно расскажем как это сделать, а так же расскажем какие лампы используются в передних блок фарах и какие лучше установить.

Какие лампы установлены в фары Рено Меган 2

Лампа ближнего света H7 12v/55w либо D1S в максимальной комплектации
Лампа дальнего света H1 12v/55W
Лампа габаритного огня W5W 12v
Лампа указателя поворота PY21W 12V

Лампы для ближнего света

PHILIPS H7-12-55 +30% Vision P-12972PR Vision
PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1 лампа с увеличенным сроком службы
BOSCH H7-12-55 Pure Light 1987302071
KOITO H7-12- 55 Вт Other Brand 0701
NARVA H7-12-55 N-48328
OSRAM H7-12-55 O-64210

Любая из указанных выше ламп подойдет для установки в ближний свет Рено Меган 2. Отличие этих ламп друг от друга в яркости и сроках службы. Если вы хотите, чтобы лампы максимально долго служили, советуем выбирать лампы с увеличенным сроком службы — Philips Long Life или Osram Ultra Life. Такие лампы будут служить дольше обычных, к тому же они устанавливаются с завода производителем.

Способ 1 через лючок

Выворачиваем колесо, либо снимаем его и видим специальный лючок для замены ламп, расположенный в верхней части подкрылка.

Поворачиваем его на пол оборота и снимаем его. Видим крышку фары, которую потребуется демонтировать.

Снимаем крышку, повернув ее на пол оборота против часовой стрелки.

Далее аккуратно отсоединяем колодку от лампы (тянем ее на себя и снимаем с лампы)

Отжимаем два усика крепления лампы и вынимаем ее, далее производим замену лампы после чего производим сборку в обратной последовательности.

Способ замены лампы 2

Здесь нам не придется снимать колесо, но потребуется демонтировать аккумулятор. Снимаем клеммы, откручиваем крепления и убираем в сторону.

Далее как видно на фото просовываем руку и пытаемся повернуть против часовой стрелки и снять крышку.

После снятие крышки отсоединяем колодку от лампы и снимаем саму лампу.

Далее устанавливаем новую лампу и производим сборку.

Если лампа не работает после замены

Если вы установили новую лампу, но она не работает, первым делом следует проверить предохранитель. На каждую фару он идет свой. Поэтому вполне возможно, что он перегорел.

Монтажный блок с предохранителями находится в салоне и под капотом. Предохранители отвечающие за ближний свет расположены под капотом, а чтобы добраться до них потребуется снять аккумулятор и его подставку.

Итак, снимаем аккумулятор

Теперь необходимо открутить три болтика указанные красными стрелками, а так же снять крышку блока предохранителей

Откручиваем гайку ключом на 10 и снимаем хомут с проводкой

Вытаскиваем сам блок и переворачиваем его, ищем нужный предохранитель и производим его замену.

Регулировка Света Фар Рено Сандеро 2012

Название: Регулировка Света Фар Рено Сандеро 2012

Длительность: 4 мин и 4 сек

Битрейт: 192 Kbps

5.35 MB и длительностью 4 мин и 4 сек в формате mp3.

Регулировка Фар Своими Руками За 5 Минут

Замена Фильтра Салона Reno Sandero 2012 Г

Какие Функции Есть В Логан 2 Сандеро 2 Но Скрыты От Нас Заводом

Печалька С Ларгусом Замена Фары

Регулировка Фар Без Прибора Adjustment Of The Headlights Without The Device

Причина Плохой Работы Печки На Рено Логан Сандеро Дастер Ларгус

Замена Ламп Ближнего Света Рено Дастер

Восстановление Передней Фары На Рено Логан Полировка Фары

Фара Сандеро Передняя Левая

Тонировка Ремонт Корректоров Фар Рено Логан 2012Г

Замена Корректора Фары Рено Меган 2

Лучший Способ Регулировки Фар Автомобиля В Домашних Условиях

ИНТЕРЕСНЫЕ ИДЕИ СВОИМИ РУКАМИ

Низко Светят Фары На Гранте Самый Простой Способ Это Исправить

Как Снять Передние Фары И Как Все Лампы Поменять Renault Duster Рено Дастер

Корректор Фар Рено Логан2

Как Улучшить Свет Фар Без Вложений

Обзор Передних Фар На Рено Сандеро Сандеро Степвей

Где Находится Регулировка Света Фар Рено Меган

Лада Ларгус Слетел Тросик Корректора Фар

Замена Лампы Птф На Рено Логан Сандеро Дастер Лада Ларгус

Регулировка Фар И Темнота

Регулировка Фар Автомобиля Универсально На Все Модели

Товары Для Renault Daster Logan Sandero Из Китая С Алиэкспресс Конкурс

Регулировка Фар На Лада Ларгус

Регулировка Фар Рено Мастер Головной Свет

Замена Ламп Ближнего Дальнего Света Сандеро Renault Sandero

Рено Сандеро Степвей Шесть Лет И Проблем Нет Обзор От Энергетика

Энергетик Сергей Николаев

Логан Корректор Фар

Регулировка Фар Автомобиля

Свет Рено Логан Renault Logan 2 2014Г Ближний Свет От Зажигания

Замена Передней Фары На Рено Логан Сандеро Лада Ларгус

Замена Лампочки В Фаре Renault Sandero Stepway 2012

Renault Sandero Stepway

Рубрика Заводи Поехали Регулировка Фар

Устраняем Детскую Болезнь Рено Дастера

Фара Логан И Лада Ларгус Обзор

Регулировка Противотуманных Фар

Обзор Передних Фар На Рено Логан

Регулировка Угла Наклона Фар На Renault Sandero Stepway 2012

Renault Sandero Stepway

Led Лампы В Рено Логан

Замена Фары Рено Логан Renault Logan Как Поставить Корректор Фары

Чтобы Не Слепить Светом Лада Ларгус Щедрый

Как Отрегулировать Свет Фар На Автомобиле Своими Руками

Renault Duster Фары

Led Фары На Рено Логан

Как Снять Заднюю Фару Рено Логан 2

Пропал Ближний Свет На Рено Логан 2 Снятие И Ремонт Подрулевого Переключателя

Регулировка Фары Логан 1

Секретное Меню Штатной Магнитоллы Ларгус Логан Дастер Сандеро

Рено Дастер Это Должен Знать Каждый Дастеровод

Emperor Palpatine Kills Ben Solo

Andrea Bocelli Concert 6 18 19 Canto Della Terra Pia Toscano My Way Jamie Foxx Night 1 La Ca

Generations X Y And Z Which One Are You

Регулировка Света Фар Рено Сандеро 2012

Tarkov Factory Firefight

Vogue Этикет Урок 1 Правила Поведения За Столом 1

Шавловский Павел Исповедь Клип

Renni Rucci Fuck Em Up Sis Uncut

Minecraft Pixelmon Emerald 67 Soul Badge

Nfl Free Agency Promo Pt 1 A Win Madden 20 Ultimate Team

Rico Vs Pobre No Halloween Pedro Maia

Dual Magnaflows On My 2004 Mercury Grand Marquis

Новый Нашиды 2019

Agraelus Growey 2

Trollei Meu Namorado E Ele Foi Muito Fofo

Psychiatry Lecture Introduction To Psychotherapy

Best Moments Rainbow Six Siege

Тамбовкрыльясоветов Предыгровая Тренировка

Cache Cache Minecraft Map Five Night At Freddy Horreur

Винтажная Аудиотехника Коллекция Восстановленных Магнитофонов В Гараже

Вой Падарам Клип Номардо Атама Куштан Инро Тамошо Кун Ашк Аз Чашмонатон Мерезад Аз Хазина

Baritoi Gvm Si Narcis Gvm

Jesusavgn Смотрит Сколько Стоит Твой Шмот Дымоход Реакция

Кручу Барабан За Промокоды На Сайте Gocs Pro

Cache Cache Sur Minecraft Map Simpsons Episode 28

Income Limit For Tax Percent 12 20 19

Leo Stoppa Ao Vivo

Chicago Bears Robert Quinn To A 5 Year 70 Million Contract With 30 Million Fully Guaranteed

Властелин Колец Битва За Средиземье 2 История Веков Ангмар

Современное Производство Витражей Полимерные Рисунки На Стекле По Технологии Cri

Breathable Fake Scalp Wig For Beginners Ft So Good Hair

Gino Recchia Nbc26 Weather Forecast

What Wig How I Install My Closure Wigs Styling Beginner Friendly

360 Degree Frontal Wig Unit Follow Ig Madaboutmeechie

Udang Pudina 1Minit Video Jommasakngankakzaidah

Grandeurs Et Mesures Au Crpe

Alex Botea Ca Orice Parinte Oficial Video 2020 Queen Event S

The Division 2 Tu8 Heroic Kenly Metro Station Solo

Visite Au Stud Du Sud

Mc Central Factions Ep 1

Curry Laksa Live Jommasakngankakzaidah

The Roop On Fire

Танец Полька Дошколят

Million Pitiful Baby Girl Unjust Mom Joanna Very Bad Behavior To Her Baby Girl Whom She Was Hated

Hinchada De Comunicaciones Contra Lamadrid

Обвал Рубля И Фондовых Рынков 18 Марта Главное Россия 24

Patreon Bans Anime Style Artwork

Disney Uses Early Releases To Spin Bad Press

Предохранители и реле в салоне

Основной блок

Он находится в панели приборов, слева.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

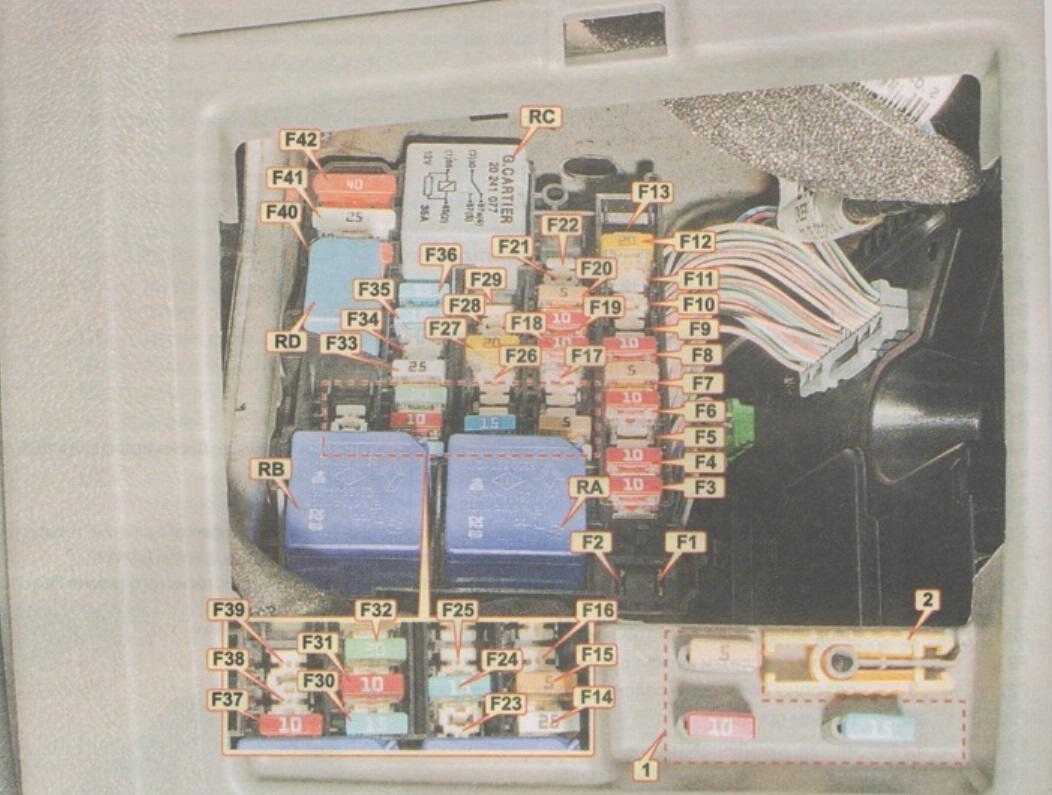

Фото — схема

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Назначение

p, blockquote 7,0,0,0,0 —>

F1	резерв
F2	резерв
F3	10А прикуриватель
F4	10А задняя розетка
F5	10А розетка в багажном отделении
F6	10А аудиосистема
F7	5А электрообогрев наружных зеркал
F8	10А стеклоомыватель, сигнализатор незакрытых дверей
F9	30А автоматический стояночный тормоз
F10	10А щиток приборной панели
F11	25А электропривод сиденья, подрулевые переключатели
F12	20А электроподогрев сиденья пассажира
F13	резерв
F14	25А электро стеклоподъемник двери переднего пассажира
F15	5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP
F16	25А электро стеклоподъемник правой задней двери
F17	25А электро стеклоподъемник левой задней двери
F18	10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя
F19	10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасности, разъем аудиосистемы
F20	5А блок управления климатической установкой
F21	3А лампы подсветки зеркал в солнцезащитных козырьках
F22	3А плафоны освещения салона, датчик дождя и освещенности
F23	20А разъем прицепа
F24	15А ЦЭКБС
F25	3А внутреннее зеркало заднего вида
F26	10А система навигации, CD-чейнджер, аудиосистема
F27	20А аудиосистема, блок управления стояночным тормозом
F28	резерв
F29	резерв
F30	15А ЦЭКБС, указатели поворота
F31	10А ЦЭКБС
F32	30А электро стеклоподъёмник двери водителя
F33	25А ЦЭКБС, центральный замок
F34	30А ЭБУ мультиплексной сети двери пассажира
F35	15А часы, указатель температуры наружного воздуха, дисплей телефона
F36	15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена
F37	10А сигналы торможения, блок управления электрооборудованием
F38	30А автоматический стояночный тормоз
F39	30А ЭБУ складной крыши
F40	40А электровентилятор климатической установки
F41	25А электропривод люка
F42	40А обогрев заднего стекла

RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
RC 40C — реле обогрева заднего стекла
RD 20A — реле звукового сигнала

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

p, blockquote 9,0,1,0,0 —>

p, blockquote 10,0,0,0,0 —>

Дополнительные реле

Отдельное реле «+» при работающем двигателе на 40А может находится под сиденьем пассажира.Так на блоке отопителя центральной консоли могут располагаться пара реле дополнительного подогрева.

p, blockquote 11,0,0,0,0 —>

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов. Сначала о подключении реле для ДХО:

30 – на плюсовые выводы светодиодных модулей;
85 – на плюсовой провод габаритной лампы;
86 – на корпус авто;
87а – на «+» с замка зажигания;
87 – не подключать (заизолировать).

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Как подключить ДХО на Renault Megane 3

Как многим известно, на Рено Меган 3 присутствуют лампы ДХО в фаре, но не у всех они подключены и работают. В некоторых комплектациях ДХО можно включить через бортовой компьютер.

Способов подключения ДХО на Renault Megane несколько — можно подключить параллельно с габаритами или с помощью отдельного реле, чтобы лампы ДХО на Мегане включались после включения зажигания.

В данном фотоотчёте рассмотрим подключение ДХО с помощью реле и установкой светодиодных ламп.

Для установки рекомендуется устанавливать светодиодные лампы мощностью 3W. По опыту этой мощности вполне достаточно. Светят ярко и всего 6w нагрузка на питание.

Реле требуется вот такое (в любом магазине запчастей)

Сам корпус предохранителя и реле можно спрятать в блоке реле под капотом с левой стороны. Там же взять основной (+), предварительно проверить, чтобы он был после включения зажигания. Далее собираете и спаиваете по схеме. Проверяете работу.

Красным обозначен «плюс» от габаритов к ДХО. Также на фото отмечен синим цветом «сигнальный», его «подцепить» с левой стороны.

Красный — Питание «+12V» для ДХО — проводим с правой фары до левой фары (до разъема), Голубой — на фото правая фара (левую неудобно было фоткать), но на релешку контакт с габаритов берем и подцепляем с ЛЕВОЙ фары!

Промокоды со скидками на светильники

Оголенный конец провода (+12V для ДХО) с ПРАВОЙ фаре ведем через панель радиатора и подцепляем к ЛЕВОЙ фаре по тому же принципу. И этот же провод пойдет на реле, только с ЛЕВОЙ фары берем сигнальный провод с габаритов и ведем к реле, смотреть схему ниже.

Массу можете брать хоть с аккумулятора, но учтите, что этот провод вам еще вести к реле.

Сам корпус предохранителя и реле в данном отчете автор «спрятал» в блоке реле, чёрный, с левой стороны. В нем же и берем основной плюс, предварительно прозвонив, дабы он включался только при включении зажигания.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Линзы в фары Рено Меган 2 — набор для замены штатных линз Renault Megane 2 на биксеноновые линзы Aozoom T7 Trust Fire купить по низкой цене Фара противотуманная левая на Хендай Крета Hyundai Creta Состояние запчасти Б У, оригинал Оригинальный OEM 92207-m0000 Наличие и цену уточняйте по телефону или в сообщениях ПТФ левая Хундай, Хюндай Крета Creta 2015-нв Данная запчасть устанавливается на модельный ряд автомобилей годов выпуска 2015 2016 2017 2018 2019 2023 2023 2023 ДХО KR-0003630121101631. Спрашивайте, я на связи!

Способы замены

Способ 1 (через лючок в подкрылке)

Хотя этот метод грязноват в прямом смысле слова, я предпочитаю его, поскольку после первого же опыта заменить лампу ближнего света в Рено Меган 2 на ощупь не составит никакого труда. Займет это не более пяти минут и не потребует никаких инструментов, кроме пассатижей.

В первую очередь выворачиваем до упора колесо нужной фары вовнутрь. То есть для правой фары крутим руль влево, для левой – вправо. Повернув колесо, мы увидим на подкрылке Рено лючок, естественно, заляпанный грязью. Именно это я и имел в виду, когда говорил, что метод грязноват.

Очки-антифары: подарите себе ясный обзор

повышает контрастность изображения
защищает глаза от фар и фонарей
отсеивает блики, снижает утомляемость глаз

Успейте купить со скидкой ЗДЕСЬ!

Лючок в подкрылке для доступа к фаре ближнего света в Рено Меган 2

Хватаемся пассатижами за защелку, которая на фото выше отмечена стрелкой, и снимаем крышку.

В более поздних модификациях Рено Меган 2 крышка пластиковая и крепится на замках. Чтобы снять такую крышку, нужно повернуть ее на 30 градусов против часовой стрелки.

Пластиковая крышка лючка с креплением на замках и отверстие в подкрылке

Дальнейшие операции по замене лампочки ближнего будем проводить на ощупь, поэтому снимок фары Рено Меган 2 с тыла будет весьма полезен:

Очевидно, что нас интересует самая большая крышка, обозначенная как позиция 2. Просовываем руку в лючок, находим ее и снимаем, повернув на полоборота против часовой стрелки.

Снятая крышка блока ближнего света в Рено Меган 2

Снова лезем в лючок и, нащупав колодку с проводом, снимаем ее с лампы.

Снятая с лампы ближнего света клеммная колодка питания

На моделях Рено меган 2 выпуска до 2006 года лампа ближнего освещения фиксируется специальной пружинной скобой. Чтобы освободить лампу, нужно эту скобу отогнуть. Делать это тоже нужно аккуратно, поскольку, если скобка слетит, появится еще одна проблема – найти ее в моторном отсеке. А в его углы даже рука не пролезет.

[24] Добавление датчика дождя/автосвета Часть 2. — Renault Megane, 1.6 л., 2006 года на DRIVE2

После добавления проводки под ДД. Приступаем ко второй части. Проводка установлена, теперь необходимо прописать ДД в блоке ЦЭКБС.Сразу оговорюсь, НУЖЕН CLIP, PyREN`ом не прописать.Подключаемся клипом, выбираем блок ЦЭКБС и переходим в ремонтный режим (гаечныйй ключ сверху справа.)

Полный размер

Ремонтный режим

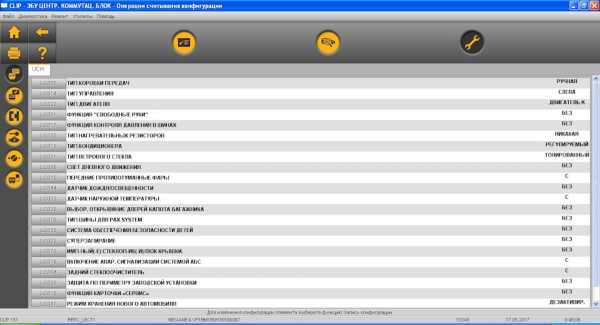

СОВЕТУЮ сделать СКРИНШОТ текущих параметром. он понадобится далее.Смотрим параметр LC044 должно стоять С. Для включения переходим в изменения конфигурации (Слева иконка похожая на Тормозной суппорт).

Полный размер

Режим изменения конфигурации.

Далее выбираем любой раздел из Световые приборы или Стеклоочистители (параметр SC008).Клип выдаст предупреждение, о том что блок отчистится и функции необходимо устанавливать заново. Жмем Подтвердить.Дальше выбор типа кузова. 3 дверн. (Хетч 3х дверный), 4 дверн. (Седан), 5 дверн. (5и дверный Хетч).Параметр CF097 — Тип Автомобиля: выбираем свой тип. ПОДТВЕРДИТЬ.

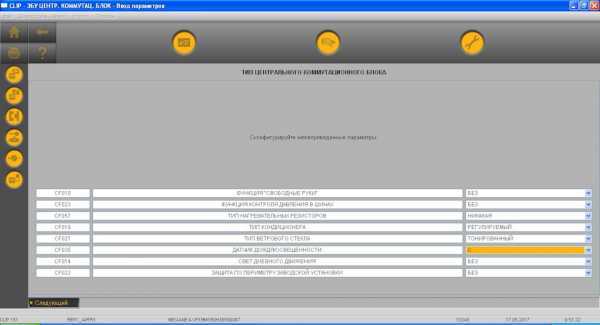

Дальше выставляем параметры согласно своей конфигурацией Авто.Нас интересует параметр CF035 — Датчие дождя/освещенности — ставим СПараметр CF014 — Свет дневного движения. Это постоянное включение ближнего света фар (Скандинавский свет). Он отключает функцию автосвета.

Полный размер

Настройка ДД.

Далее выбираем сколько стеклоподъемников. CF173 — Импульсные стеклоподъемники.

Полный размер

Стеклоподъемники.

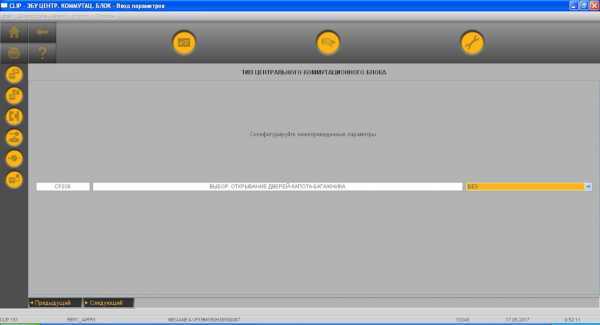

Дальше выбор отдельного открывания дверей и багажника. Смысл следующий. При закрытии замков ЦЗ. открывая одну дверь остальные остаются закрытыми.Параметр CF036 — Выборочное открывание дверей-капота-багажника.

Полный размер

Выборочное открывание.

Проверяем что все правильно заполнено.

Полный размер

Все правильно.

Дальше видим предупреждение: Проверить параметр AC037. Тест передающих антенн.После конфигурации. Переходим в Диагностический режим (Карточка с галочкой вверху), выбираем Диагностические функции (слева Машинка с полоской) и параметр AC037.

На этом все. Датчик прописан в конфигурации. теперь работает кнопка AUTO на рычаге управления световыми приборами и дворники работают от ДД при первом режиме.

Далее замена стекла.

Спасибо за внимание!

Полный размер

Действие временной задержки

Приборы внутреннего освещения загораются по команде от ЦЭКБС:

– при открывании одной из боковых дверей или двери багажного отделения;
– при отпирании открывающихся элементов кузова по команде с ПДУ (или посредством функции «свободные руки»).

В зависимости от ситуации выключение приборов внутреннего освещения производится ЦЭКБС с временной задержкой.

Выключение с временной задержкой:

– после закрывания последнего открывающегося элемента;
– при разблокировании открывающихся элементов с ПДУ;
– при включении зажигания (постепенно).

ЦЭКБС выключает приборы внутреннего освещения по истечении временной задержки, равной примерно 20 мин.

Плафон освещения салона

В зависимости от расположения плафона освещения салона и уровня комплектации автомобиля плафон может быть оснащен:

– одним выключателем центрального плафона;
– выключателем центрального плафона и фонарями направленного освещения;
– выключателем центрального плафона и двумя фонарями направленного освещения.

Замена плафона освещения салона

Отсоединяем минусовую клемму аккумулятора

Поддеваем рассеиватель плафона

Снимаем рассеиватель

Отжимаем фиксатор крепления комбинированного плафона

Извлекаем плафон из проема в обивке потолка на длину присоединенных проводов

Отжимаем фиксатор колодки проводов

Отсоединяем колодку от плафона

Устанавливаем комбинированный плафон в обратном порядке.

Замена плафона освещения вещевого ящика

Отсоединяем минусовую клемму АКБ

Нажимаем до упора на выключатель плафона освещения вещевого ящика и извлекаем плафон на длину подсоединенных проводов

Отсоединяем колодку проводов от плафона

Устанавливаем детали в обратном порядке.

Общие сведения

В дополнение к зеркалам в противосолнечных козырьках могут устанавливаться фонари, встроенные в обивку крыши.

Выключатель зеркала солнцезащитного козырька: 1 — выключатель, 2 — крепление козырька, 3 — крышка зеркала

Выключатель расположен на крышке зеркала солнцезащитного козырька (рис. 3).

Электропитание фонаря освещения подсветки зеркала: 1 — козырек, 2 — центральное крепление, 3 — точка подключения мультиметра

Ток подается к фонарю через центральное крепление солнцезащитного козырька (рис. 4).

Работу выключателя проверяют с помощью мультиметра.

Алгоритм проверки:

– крышка зеркала закрыта (выключатель разомкнут)
– фонарь не горит
– сопротивление равно бесконечности;
– крышка зеркала открыта (выключатель замкнут)
– фонарь горит
– сопротивление равно нулю.

Снятие

Автомобили могут быть оснащены отдельными фонарями освещения, управляемыми ЦЭКБС при открытии вещевых ящиков под полом со стороны водителя или пассажира.

Снятие фонаря освещения порога двери: 1 — фонарь
