Замена эластичной муфты Ваз 2106, 21061 Жигули

Снимаем карданную передачу (см. Замена карданной передачи).

Головкой «на 13» отворачиваем две гайки крепления поперечины коробки передач к кузову. При этом задняя часть коробки вместе с муфтой немного опустится.

Двумя ключами «на 19» отворачиваем три самоконтрящиеся гайки болтов крепления муфты.

Если муфта не повреждена, то перед снятием стягиваем ее по радиусу специальным монтажным хомутом. Можно обойтись и без хомута, плотно намотав на муфту несколько слоев скотча.

Проворачиваем вал коробки передач и бородком поочередно выбиваем болты крепления муфты.

ВНИМАНИЕ! Болты можно вынуть и вставить только в одном месте – чуть выше корпуса привода спидометра.

Снимаем эластичную муфту вместе с фланцем. Отвернув три гайки, отсоединяем муфту от центрирующего фланца.

Новые муфты поступают в продажу стянутыми монтажным хомутом. Устанавливаем муфту на центрирующий фланец, не снимая хомута.

Поочередно вставляем три болта во фланец коробки передач.

Устанавливаем муфту и затягиваем болты, при этом шипы фланцев должны войти в пазы муфты. Снимаем монтажный хомут. Устанавливаем карданную передачу согласно заранее нанесенным меткам (см. Замена карданной передачи).

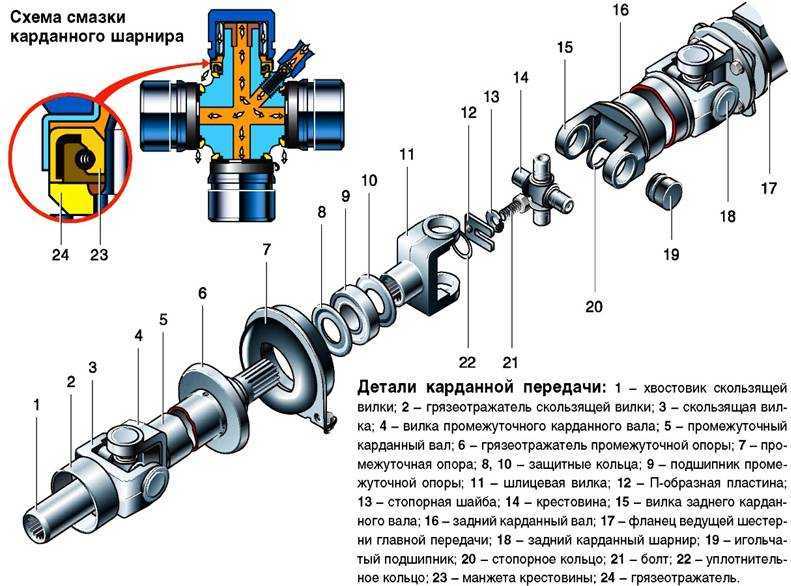

Какие основные части имеет карданная передача автомобиля ВАЗ 2107?

• Части, способные изменять угол и длину передачи – муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
• Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
• Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
• Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
• Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
• Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
• Промежуточная карданная опора крепится на кронштейн (15).
• Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
• Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
• Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
• У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Подготовительные работы по замене подвесного подшипника ВАЗ 2107

Если слышны характерные звуки, свидетельствующие о том, что подвесной подшипник карданного вала ВАЗ 2107 вышел из строя, необходимо произвести визуальный осмотр его состояния. Внешне неисправность проявляется в деформированной защитной вставке подшипника, повреждениях подшипника и следам смазки на корпусе. В таком случае деталь нуждается в замене.

Для выполнения работ необходимо загнать автомобиль на смотровую яму и включить первую скорость, чтобы предотвратить смещение автомобиля и прокручивание карданного вала. Дополнительно зафиксировать машину можно при помощи противооткатных упоров. В этом случае ее случайное смещение будет исключено. Это очень важный этап, от которого зависит безопасность выполнения работ. Скатившись в яму, машина может не только получить повреждения, но и нанести травмы людям.

Соединительные элементы и детали крепления карданного вала особенно подвержены коррозии, поэтому перед началом работ необходимо обработать их средством WD-40 и оставить на некоторое время согласно инструкции пользования. Без использования WD-40 открутить гайки крепления будет проблематично.

Пока средство впитывается, следует подготовить необходимый инструмент и детали. Одновременно с заменой подшипника кардана стоит поменять крестовины. Ресурс этих деталей примерно одинаков, поэтому они почти синхронно выходят из строя. Если не поменять крестовины сразу, вскоре она выйдет из строя и для ее замены придется снова снимать кардан. Учитывая небольшую стоимость крестовины, ее превентивная замена обойдется дешевле, чем новые работы по снятию и установке карданного вала.

Перед снятием кардана следует сделать отметки на нем и деталях редуктора, коробки передач. Это позволит установить кардан точно на место, избежав возникновения дополнительных вибраций по причине дисбаланса. Карданный вал балансируется относительно оси на заводе-изготовителе, поэтому зачастую можно обойтись без отметок, установив кардан произвольно.

Особенности механизма

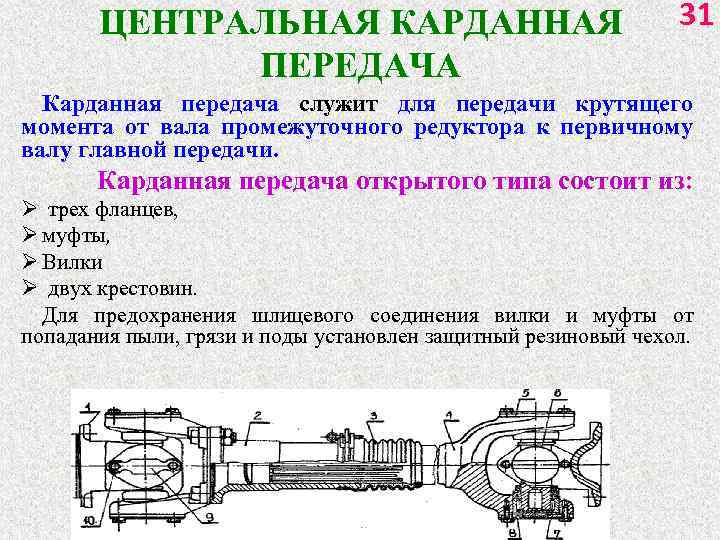

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

• выход из строя крестовин;
• разрушение подвесного подшипника;
• нарушение конфигурации(дисбаланс) вала;
• поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
• избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

• появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
• возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
• появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
• стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием

Чтобы избежать нарушения центровки при разборке, необходимо нанести мелком или керном метки, что позволит избежать неправильной сборки изделия.

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.

Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Эластичная муфта поглощает шум и вибрации карданной передачи

Она выполнена из шести резиновых элементов, между которыми размещены металлические вкладыши с отверстиями для болтов.

На вкладышах имеется шесть выступов, три из которых заходят в пазы фланца вторичного вала коробки передач, а остальные – в пазы фланца эластичной муфты.

Этим обеспечивается центрирование эластичной муфты на фланцах.

Для замены эластичной муфты:

Головкой «на 13» отворачиваем две гайки крепления поперечины коробки передач к кузову.

Снятие вала с автомобиля ВАЗ 2107

Внимание! Прежде, чем разнимать детали передачи относительно друг друга, нужно мелом нанести метки, чтобы не развернуть положение деталей по-другому и не вызвать нарушения центровки!

• Вывешиваем любое ведущее колесо с помощью домкрата;
• Рычаг переключения передач, или «палку» ставим на нейтралку, стопорим «ручник»;
• Снимаем предохранительный кронштейн, отвернув гайки и шайбы;

Теперь освобождаем муфту от фланца коробки передач, вывернув 3 гайки;

Поворачиваем кардан, вытаскиваем все болтики из фланца и муфты, для облегчения работы можно аккуратно выколотить их бородком и молотком.

Теперь можно отсоединить передний конец от фланца КПП;

Теперь выворачиваем гайки задней половины передачи от фланца дифференциала (их 4 шт.);

• Теперь можно разъединить кардан и фланец дифференциала:
• Выворачиваем гайки крепления поперечины и снимаем ее;
• И только теперь снимаем кардан с автомобиля ВАЗ 2107

Все, снятие закончено. Обратная установка проходит точно так же, только нужно следить, чтобы карданная муфта своими вкладышами (2) вошла в пазы фланца КПП (1,3).

После установки нужно проверить, как прокручивается кардан при одном вывешенном колесе.

Выбор новой эластичной муфты

К счастью, подобрать новую эластичную муфту несложно. Производством этих деталей занимаются как отечественные, так и иностранные фирмы. Впрочем, нельзя не отметить, что ассортимент последних намного шире, тем временем как отечественные производители выпускают муфты главным образом для наиболее популярных на постсоветском пространстве автомобилей. Найти новую муфту будет достаточно просто, если в ходе поисков пользоваться такими параметрами:

• VIN-код транспорта;
• Технические параметры транспорта и данные о марке, модели, годе выпуска;
• Код искомой запчасти.

Как правило, автолюбители не знают код муфты, которую нужно заменить. В большинстве случаев он выбит на резиновой части изделия (справедливо для муфт иностранных производителей). Муфту можно демонтировать, осмотреть, а далее вести поиски по найденному коду изделия. Такой вариант хорош для тех случаев, когда вы знаете как работать с элементами автомобильного привода, имеете инструменты и запас времени. Вопросы снятия и замены муфты мы рассмотрим чуть позже. Более простым вариантом будет поиск по параметрам транспорта.

При выборе муфты стоит также обращать внимание на фирму-производителя. Интересный факт: даже у фирм-упаковщиков нижнего звена можно найти эластичные муфты достойного качества, так как они переупаковывают продукцию действительно хороших производителей

Впрочем, недорогие муфты сомнительного качества в продаже все равно встречаются. Мы советуем обращать внимание на продукцию под именами таких фирм:

• Lemforder (Германия);
• Metalcaucho (Испания);
• Akron Malo (Италия);
• Febi (Германия);
• Impergom (Италия);
• Meyle (Германия).

Это один из тех случаев, когда немецкие упаковщики приятно удивляют качеством своей продукции. А вот муфты от польских и датских упаковщиков собирают неоднозначные отзывы. Если вы ищете надежное и качественное решение для ремонта, то мы не советуем экономить – лучше купить запчасть одной из вышеперечисленных фирм или отдать свое предпочтение оригиналу. В каталогах некоторых из перечисленных фирм автолюбители также смогут найти фланцы и сальники эластичных муфт, однако требования к их качеству не столь высоки – можно взять недорогой аналог от малоизвестных производителей.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

• выход из строя крестовин;
• разрушение подвесного подшипника;
• нарушение конфигурации(дисбаланс) вала;
• поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
• избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

• появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
• возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
• появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
• стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием

Чтобы избежать нарушения центровки при разборке, необходимо нанести мелком или керном метки, что позволит избежать неправильной сборки изделия.

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.

Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Эластичная муфта поглощает шум и вибрации карданной передачи

Она выполнена из шести резиновых элементов, между которыми размещены металлические вкладыши с отверстиями для болтов.

На вкладышах имеется шесть выступов, три из которых заходят в пазы фланца вторичного вала коробки передач, а остальные – в пазы фланца эластичной муфты.

Этим обеспечивается центрирование эластичной муфты на фланцах.

Для замены эластичной муфты:

Головкой «на 13» отворачиваем две гайки крепления поперечины коробки передач к кузову.

Какие крестовины поставить на «шестёрку»

Если прислушиваться к мнению специалистов СТО, то они рекомендуют менять обе крестовины кардана, даже при выходе из строя только одной из них. Но не всё так однозначно. Крестовина, расположенная в передней части карданной передачи, ходит гораздо дольше, чем задняя. Бывают ситуации, когда в хвостовике деталь меняется трижды, а возле подвесного подшипника в её замене нет необходимости. Выбирая крестовины для своего авто, не стоит гнаться за низкой ценой, поскольку ремонт в итоге обойдётся дороже. Рассмотрим некоторых производителей шарниров, которым можно доверить свой выбор:

1. Trialli. Выполнены из высокоуглеродистой стали и равномерно закалены по всей поверхности. Изделие способно выдерживать высокие воздействия динамического и статического характера. Уплотнение имеет улучшенную конструкцию, что повышает надёжность и защиту от попадания пыли и песка внутрь подшипников.
2. Kraft. Деталь изготовлена из специального нержавеющего сплава, устойчивого к воздействию коррозии. Производитель даёт гарантию высокого качества, которое заложено в многоступенчатом контроле при изготовлении.
3. Weber, GKN и др. Крестовины этих и других импортных производителей имеют хорошее качество, но иногда стопоры приходится подгонять по месту.
4. Самый доступный вариант карданной крестовины — деталь отечественного производства. О качестве такого изделия говорить не приходится, поэтому как повезёт.

Прежде чем купить и установить карданный шарнир, обязательно нужно учитывать размеры и форму чашек

Внимание следует также обратить на шипы шарниров. На них не должно быть никаких заусенцев, рисок и других дефектов. Для отечественных автомобилей предпочтение лучше отдавать крестовинам с тавотницей, т

е. обслуживаемым, что позволит периодически обновлять смазку в подшипниках. Уплотнители не должны иметь каких-либо изъянов, например, видимых разрывов или заводского брака

Для отечественных автомобилей предпочтение лучше отдавать крестовинам с тавотницей, т. е. обслуживаемым, что позволит периодически обновлять смазку в подшипниках. Уплотнители не должны иметь каких-либо изъянов, например, видимых разрывов или заводского брака.

При выборе крестовины внимание следует обращать на размеры и форму чашек

Таблица: параметры карданной крестовины на «классику»

Номер	Применение	Размеры DxH, мм
2101–2202025	Крестовина кардана ВАЗ 2101–2107	23,8х61,2
2105–2202025	Крестовина кардана ВАЗ 2101–2107 (усил.)	23,8х61,2

Характеристика подшипника полуоси для ВАЗ 2107 классика

Подшипники российского производства на ваз выпускаются с артикулами 2101-2403080 и 180306. А детали зарубежного производства имеют артикул 6306 2 RS. К основным характеристикам подшипников полуоси относятся:

• тип детали. Подшипник относится к группе шариковых, однорядных;
• радиальное двухстороннее направление нагрузок. Величина показывает какую подшипник выдерживает нагрузку перпендикулярно осям вращения;
• внешний диаметр подшипника – 72 мм;
• внутренний диаметр – 30 мм;
• ширина изделия составляет – 19 мм;
• грузоподъемность динамическая, или возможный ресурс эксплуатации – 28100 Н;
• грузоподъемность статическая на остаточную деформацию – 14600 Н;
• его вес – 0,35 кг.

Эластичная муфта карданного вала

Карданный вал состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».

Конец заднего вала соединён с редуктором моста, а конец переднего — с валом коробки переключения передач. Соединение с КПП осуществляется через эластичную муфту, которая представляет собой своего рода буфер для нивелирования ударных и динамических нагрузок, приходящихся на карданный вал и вал КПП.

Эластичная муфта выполняет функцию буфера, сглаживая динамические нагрузки

Расположение эластичной муфты

Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.

Прочитайте, может пригодится: Как найти что скрипело- коварная акустика

Муфта расположена с тыльной стороны КПП в нижней передней части автомобиля

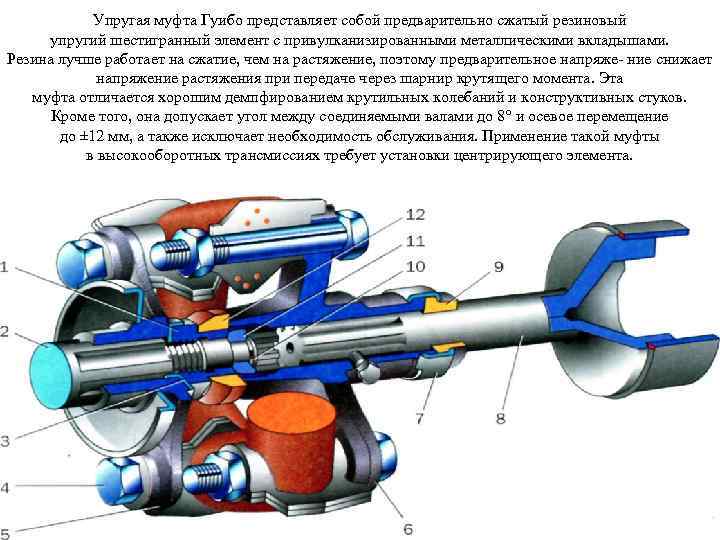

Конструкция муфты

Основу муфты составляет подушка, выполненная из особо прочной резины. По её окружности расположены шесть вплавленных в резину стальных втулок, через которые проходят болты соединения фланцев кардана и вторичного вала КПП. В комплект муфты входит также специальный стягивающий хомут, который надевается на неё при установке или демонтаже.

Эластичная муфта состоит из резиновой основы и шести стальных втулок, расположенных по окружности

Диагностика неисправностей эластичной муфты

Муфта может выйти из строя в результате:

• износа металлических втулок;
• износа корпуса;
• разрыва корпуса.

В каждом из этих случаев неисправность проявится в виде вибрации кузова и посторонних звуков, доносящихся со стороны КПП.

Проверить состояние муфты можно только путём её осмотра и оценки размера люфта между фланцами валов КПП и кардана. Делается это следующим образом.

1. Автомобиль загоняется на эстакаду или смотровую яму;
2. Снимается защита двигателя;
3. Осматривается корпус муфты и оценивается состояние болтового соединения.
4. Путём расшатывания кардана определяется наличие или отсутствие люфта.

Если на корпусе муфты обнаружены следы износа или механические повреждения (корпус частично или полностью разорван), деталь нужно заменить. Небольшой люфт (при условии целостности корпуса) устраняется затягиванием гаек соединительных болтов. Если же люфт большой, эластичную муфту придётся менять на новую.

Причины громкого звука или диагностика выхлопной системы ВАЗ 2104

Какие могут быть неисправности в выхлопной системе и когда требуется замена глушителя? Давайте разбираться по порядку:

• Первое, что может быть причиной громкого выхлопа – это неисправность глушителя, а точнее его прогорание или прогнивание. Определить это можно путем внешнего осмотра. Ищите следы ржавчины – под ними зачастую скрываются отверстия мало заметные.
• Идем далее – средний резонатор. Опять же он мог прогнить или в процессе езды вы могли зацепиться им и пробить его. Также внимательно осматривается на предмет трещин, отверстий и ржавчины.
• Приемная труба или попросту штаны также могут служить причиной. Они, как правило, не прогорают. С ними происходит то, что и с резонатором. После удара днищем на штанах появляется вмятина, которая затем гниет и появляется отверстие.
• Если вся выхлопная система после визуального осмотра и прощупывания своими руками оказалось целой и невредимой, то вывод один – причиной громкой работы однозначно является прокладка между штанами и выпускным коллектором.

Примечание! При осмотре мест со ржавчиной обязательно попробуйте металл вокруг на прочность. Возможен вариант ремонта глушителя.

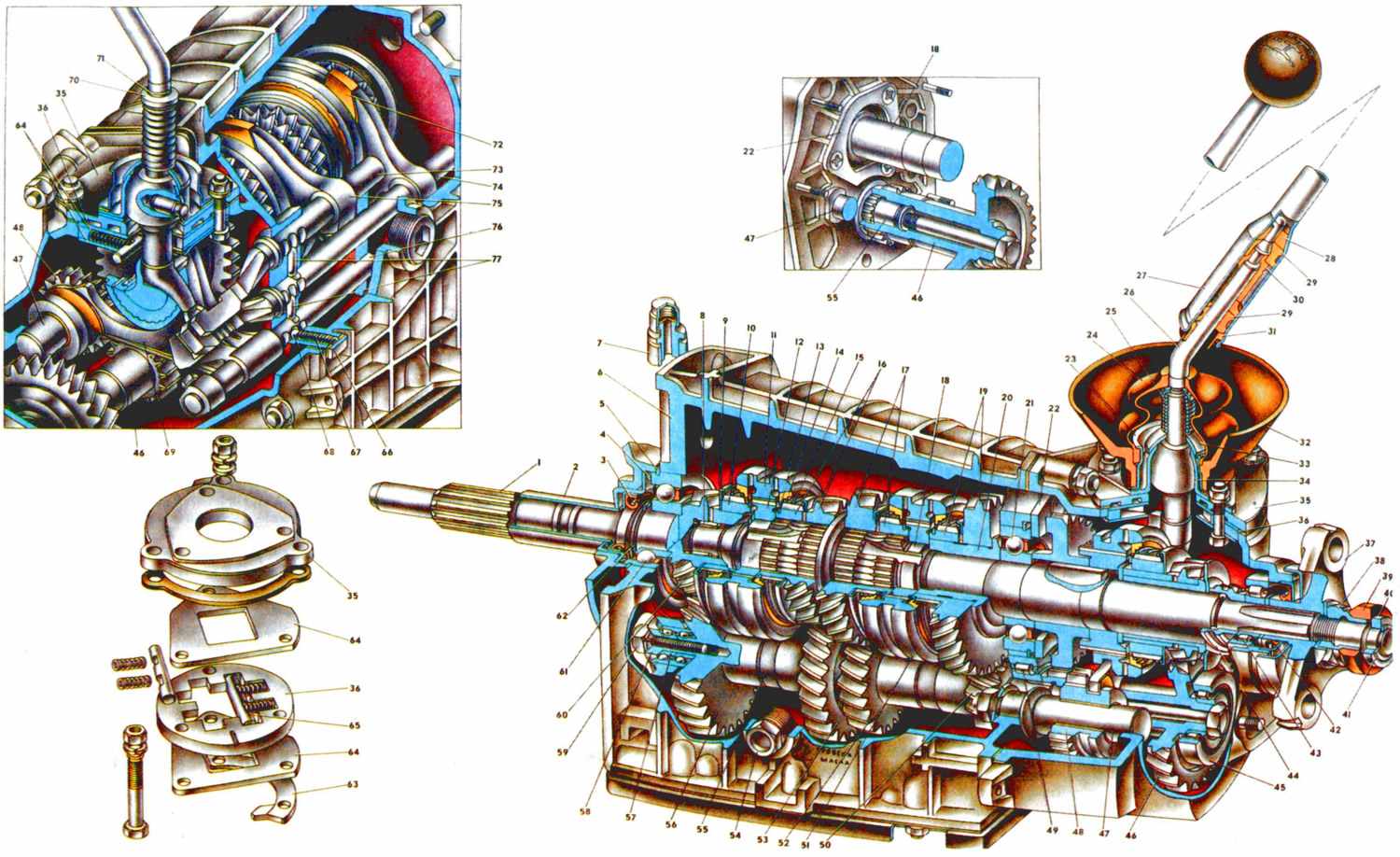

Сальники КПП и их замена

Сальники в любом механизме, где они есть, исполняют роль прокладок. В данном случае они предназначены для герметизации отверстий, откуда выходят первичный и вторичный валы. Ранее сальники отливались из резины.

В настоящее время из современных композитных материалов, более устойчивых к смене температурного режима и агрессивной среде.

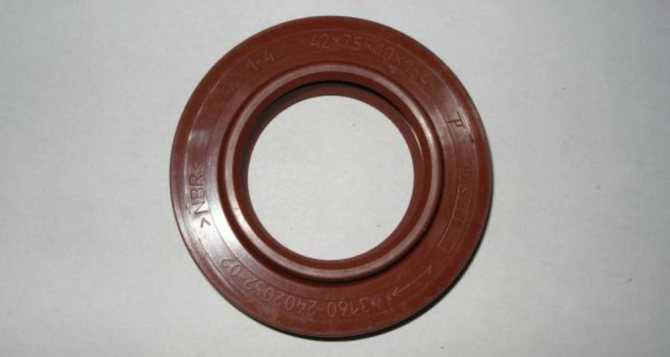

Сальник первичного вала

Сальник, который устанавливается на первичный вал, имеет размеры:

• • внешний диаметр – 47 мм;
• • внутренний диаметр – 28 мм;
• • ширина – 8 мм;
• • вес – 20 грамм.

Установлен он в отверстии выхода вала в кожухе сцепления и служит для предотвращения протекания смазывающей жидкости через вал.

Сложности в замене сальника нет, но коробку передач снять придется.

Очередность выполнения работ по смене сальника следующая:

1. С КПП снять кожух сцепления.
2. Снять выжимной подшипник и вилку муфты сцепления.
3. Вынуть отработавший сальник, подцепив его отверткой или ножом.
4. То место, где находился сальник, хорошо вычистить и протереть насухо.
5. Установить новый сальник на штатное место.
6. Поставить на место все детали, которые сняли с коробки в обратном порядке.

Сальник вторичного вала

Сальник, который устанавливается на вторичный вал больше и имеет размеры:

• внешний диаметр – 56 мм;
• внутренний диаметр – 32 мм;
• ширина – 10 мм;
• вес – 10 грамм.

Установлен он на выходе вторичного вала сзади коробки.

Очередность выполнения работ по смене сальника следующая.

1. Открутить гайку крепления фланца, предварительно его зафиксировав.
2. Снять с вала центрирующее металлическое кольцо.
3. Снять фланец и шайбу, применяя съемник.
4. Вытащить старый сальник, применяя инструмент.
5. Зачистить и вымыть место посадки сальника.
6. Установить новый сальник.

Снятие вала с автомобиля ВАЗ 2107

Внимание! Прежде, чем разнимать детали передачи относительно друг друга, нужно мелом нанести метки, чтобы не развернуть положение деталей по-другому и не вызвать нарушения центровки!

• Вывешиваем любое ведущее колесо с помощью домкрата;
• Рычаг переключения передач, или «палку» ставим на нейтралку, стопорим «ручник»;
• Снимаем предохранительный кронштейн, отвернув гайки и шайбы;

Теперь освобождаем муфту от фланца коробки передач, вывернув 3 гайки;

Поворачиваем кардан, вытаскиваем все болтики из фланца и муфты, для облегчения работы можно аккуратно выколотить их бородком и молотком.

Теперь можно отсоединить передний конец от фланца КПП;

Теперь выворачиваем гайки задней половины передачи от фланца дифференциала (их 4 шт.);

• Теперь можно разъединить кардан и фланец дифференциала:
• Выворачиваем гайки крепления поперечины и снимаем ее;
• И только теперь снимаем кардан с автомобиля ВАЗ 2107

Все, снятие закончено. Обратная установка проходит точно так же, только нужно следить, чтобы карданная муфта своими вкладышами (2) вошла в пазы фланца КПП (1,3).

После установки нужно проверить, как прокручивается кардан при одном вывешенном колесе.

Выводы

Заменить рулевые наконечники на автомобиле ВАЗ-2114 достаточно просто, но сам процесс может занять много времени и сил, поскольку не всегда фиксирующая гайка будет откручиваться легко. Если автомобилисту описанный процесс показался сложным, то необходимо обратиться в автосервис, где всегда помогут с заменой. Отдельно стоит отметить, что детали ходовой части необходимо менять вовремя, чтобы не было трагических последствий описанных в статье.

Источники

• https://provaz07.ru/hodovaya/zamena-rulevyx-nakonechnikov-vaz-2107-svoimi-rukami.html
• https://carfrance.ru/zamena-rulevyx-nakonechnikov-vaz-2114-svoimi-rukami/
