Самостоятельная диагностика и устранение неисправностей карданной передачи ваз 2107

Замена крестовины ВАЗ 2107

Для облегчения разборки карданной передачи следует предварительно очистить детали металлической щеткой и обработать места сопряжения керосином или WD-40.

Перед разборкой кардана его следует расположить на ровной поверхности в хорошо освещенном месте. Замена крестовины ВАЗ 2107 начинается со снятия стопорных колец при помощи съемника.

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

Крестовину снимают, последовательно отбивая молотком ее чаши и вынимая их из отверстий вилок. После того, как крестовина снята, необходимо тщательно очистить ее посадочные места и канавки для установки стопорных колец.

Установка детали начинается с демонтажа ее чаш, которые последовательно устанавливают в посадочные места на вилках кардана, одновременно надеваясь на крестовину.

Металл чаш крестовины очень твердый, но хрупкий. Поэтому забивать их в посадочные места следует очень аккуратно. После того, как чаша заняла свое место, ее необходимо зафиксировать стопорным кольцом.

Установка кардана производится в последовательности, обратной снятию. Шлицевой узел должен соединяться без усилий, перед сборкой необходимо смазать его.

Разгибание проушин вилки, обрыв шейки шипа крестовины.

Причины возникновения неисправности:

1. Карданный вал работает с постоянной перегрузкой. Пиковые нагрузки на кардан, слишком велики, для данного типа смазки.
2. Заклинивание подшипников крестовины, отсутствие смазки.
3. Установка некачественных крестовин, вилок.

Устранение неисправности:

1. Не допускать превышения крутящего момента.
2. Установить на карданный вал предохранительную муфту.
3. Проверить исправность предохранительной муфты при ее наличии.
4. Увеличить интервалы обслуживания крестовин.
5. Использовать в ремонте, только оригинальные запчасти карданных валов.

Увеличенный износ шеек (шипа) крестовины карданного вала.

Причины возникновения неисправности:

1. Применяемый карданный вал не рассчитан на нагрузку, которую он передает в процессе работы.
2. Заклинивание игольчатых подшипников крестовины, отсутствие смазки, несоответствующий тип используемого смазочного материала.
3. Установка некачественных крестовин, при ремонте карданного вала.

Устранение неисправности:

1. Проверить мощностные характеристики рабочего устройства. Не превышайте величину крутящего момента и скорости вращения, предписанных в инструкции на сельскохозяйственную технику, на которой применяется карданный вал.
2. Увеличить интервалы обслуживания крестовины. Использовать соответствующую смазку, для шарнирных соединений карданного вала.
3. Ремонт кардана, следует производить в специализированных мастерских, при использовании оригинальных крестовин.

Чрезмерный износ профильных труб или шлицевых соединений.

Причины возникновения неисправности:

1. Недостаточное количество смазки в профильной трубе или шлицевом соединении карданного вала.
2. Неверно подобрана длина кардана.
3. Поврежден защитный кожух или пыльник кардана, влечет за собой попадание грязи в профильную трубу, шлицевую часть, происходит выкидывание смазки.

Устранение неисправности:

1. Увеличить интервалы смазки шлицевого соединения, профильной трубы кардана.
2. Проверить длину карданного вала. Заменить его на более длинный.
3. Произвести замену защитного кожуха, пыльника шлицевого соединения.

Техника безопасности установки карданных валов и их технического обслуживания.

Перед началом эксплуатации, необходимо изучить инструкцию по установке и эксплуатации карданного вала, а так же руководство по эксплуатации трактора и сельскохозяйственной машины.

1. Установка карданного вала, производится при выключенном двигателе трактора, вращающиеся части неподвижны. Не производите установку, обслуживание карданных валов, при включенном двигателе и работающем валом отбора мощности.
2. Во время работы техники, не приближайтесь к вращающемуся кардану.
3. Ремонт карданного вала, осуществляется в специализированных мастерских. Установка карданного вала, требует наличие специального инструмента и требующих навыков работы с узлами трансмиссии.
4. Вращающиеся части сельхоз кардана, должны иметь защитные кожухи. Убедитесь, что на защитном кожухе нет следов повреждения. Защитный кожух не должен вращаться вместе с силовой частью.
5. После установки карданного вала, убедитесь что, защитные козырьки трактора и рабочего устройства обеспечивают единую систему с защитным кожухом кардана.
6. Не используйте карданную передачу в качестве ступенек или подставок.
7. Транспортировка карданных валов, осуществляется в горизонтальном положении. При транспортировке не рассоединяйте части карданного вала.

Кардан ВалТехно, осуществляет поставки карданных валов, универсальных крестовин, широкоугольных крестовин, профильных труб, шлицевых соединений для сельскохозяйственных машин. Ежемесячные поставки запчастей из Европы.

Что такое карданный вал

Карданный вал (кардан) состоит из трубы и двух шарниров, которые позволяют изменять угол вращения от 0 до 30 градусов. Основа шарнира – крестовина, изготовленный из круглого прута стальной крест, на котором надеты колпачки игольчатых подшипников. Крестовину с подшипниками вставляют в две вилки, расположенные относительно друг друга под углом 90 градусов. Все конструкция образует шарнир неравных угловых скоростей. С помощью одного кардана получается эффективно компенсировать несоосность при угле отклонения шарниров не более 20 градусов. Отклонение на больший угол приводит к увеличению потери мощности.

На большинстве легковых автомобилей карданный вал изготовлен из двух карданов, один из которых зафиксирован опорным подшипником. Это необходимо для снижения потерь мощности и снижения вибраций. Чем длинней труба кардана и выше скорость ее вращения, тем более сильные вибрации она производит. На грузовых автомобилях скорость вращения кардана заметно меньше, да и влияние вибраций из-за массы самого автомобиля ощущается слабей, чем на легковых машинах. Поэтому наибольшее распространение получили следующие схемы карданного вала:

Легковые автомобили:

• привод переднего моста – один вал без опорных подшипников;
• привод заднего моста – два вала, один из которых с опорным подшипником.

Грузовые автомобили:

передний и задний мост – один вал без опорного подшипника.

Балансировка карданного вала

После разборки и замены любого элемента карданный вал обязательно нужно отбалансировать. Это делается на специальном стенде, поэтому для балансировки проще обратиться в ближайший автосервис. Сама балансировка заключается в измерении и устранении дисбаланса на трёх опорах вала. Его допустимая величина при частоте вращения вала 5500 об/мин не должна быть больше 1,62 Н*мм. Устраняется дисбаланс путём приваривания небольших грузов (металлических пластин) на поверхность переднего кардана.

Если после ремонта карданного вала появилась вибрация, можно попытаться отбалансировать его своими руками. Естественно, ни о какой точности здесь и речи быть не может, а сама балансировка будет носить лишь временный характер. Делается это следующим образом.

Загоните автомобиль на смотровую яму или эстакаду. Осмотрите карданный вал. Условно разделите передний кардан на четыре сектора (если представить его в разрезе). Найдите небольшой грузик весом 30–50 г и прикрепите его на передней части вала при помощи скотча или изоленты

Прокатитесь по ровному участку дороги, обращая внимание на вибрацию. Если вибрация не исчезла или увеличилась, переместите грузик в другой сектор и повторите процесс проверки

Когда груз окажется на своём месте, вибрация должна прекратиться, если, конечно, она обусловлена дисбалансом вала.

Как можно долго сохранить кардан без ремонта и разбора?

• берегите днище автомобиля от больших булыжников, камней, летящей на скоростях щебенки в кардан;
• применяйте правильную смазку ШРУС – 4, ФИОЛ – 2у, красьте кардан. Предохранение от коррозии позволит дольше сохранить центровку;
• чаще проверяйте доступные соединения и защитные кронштейны, подтягивайте соединения;
• не ленитесь проверять зазоры в шарнирах и своевременно их регулировать;
• осмотр муфты ежеквартально на предмет трещин в резине или дефектов позволит вам заменить ее, в противном случае может выйти из строя вся карданная передача, а это выйдет дороже.
• Регулярно смазывайте карданную передачу ВАЗ 2107.

Устройство карданного вала

Схема карданной передачи включает в себя следующие элементы:

• Одна или несколько секций из тонкостенной полой трубы;
• Шлицевое раздвижное соединение;
• Вилки;
• Крестовина;
• Подвесной подшипник;
• Элементы крепления;
• Задний подвижный фланец.

Сам агрегат может быть одновальным или двухвальным. Во втором случае механизм включает в себя промежуточный карданный вал, к заднему отделу которого приваривается хвостовик с наружными шлицами, к переднему через шарнир фиксируется скользящая втулка. Одновальные системы промежуточного участка не имеют. В передней части автомобиля агрегат фиксируется в коробке передач с помощью подвижного шлицевого соединения (подвижная муфта передней части карданного вала). Для этого на конце механизма имеется отверстие с внутренними шлицами. Устройство карданного вала подразумевает возможность продольного смещения шлицов при движении автомобиля.

Далее устанавливается подвесной подшипник карданного вала, который через кронштейн крепится к кузову. Это служит дополнительным креплением агрегата, исключающим его излишнее смещение при езде.

Далее следует вилка карданного вала, которая располагается между передней и средней его частью. Здесь установлена крестовина, на которой имеются игольчатые подшипники. Наличие вилок и крестовины позволяет передавать крутящий момент при различных углах изгиба «кардана».

В задней части передача крепится к редуктору заднего моста посредством фланца. При этом хвостовик, оснащенный внешними шлицами, входит во фланец привода главной передачи.

С точки зрения техники

Несмотря на то что ранее мы пояснили, что карданный вал – это не карданная муфта (в обиходе так говорить абсолютно безграмотно, и это только запутает собеседника), с технической же точки зрения это именно так

Если брать во внимание правильное определение кардана по основному принципу его действия и главному элементу, без которого вал без муфты точно не назывался бы карданом, но просто приводом

Карданный шарнир, крестовина – все это синонимы муфты кардана

фото: cumminsforum.com

Этот шарнир является главным соединительным элементом, объединяющим валы кардана, то есть заднюю и переднюю карданные передачи (промежуточный и главный вал)

На длиннобазных автомобилях или при необходимости отклонения части кардана от заданной плоскости это очень важно, поскольку лишь крестовина кардана (муфта), являясь основным элементом подвижного карданного соединения, позволяет передавать вращение между двумя несоосными валами

Opel Astra H (Family) / Руководство

Основные неисправности, для устранения которых необходимо снимать механическую коробку передач с автомобиля Opel Astra, следующие:

• повышенный (по сравнению с привычным) шум;
• затрудненное переключение передач;
• самопроизвольное выключение или нечеткое включение передач;
• утечка масла через уплотнения и прокладки.

Кроме того, коробку передач снимают для замены сцепления, маховика и заднего сальника коленчатого вала двигателя.

Автоматическую коробку передач снимают практически по тем же причинам, что и механическую коробку, за исключением необходимости замены сцепления и маховика, которые в этом случае отсутствуют. Приемы снятия и установки механической и автоматической коробок передач практически одинаковы и описаны на примере механической коробки передач. Разница заключается в конструкции привода управления коробкой передач.

Полезные советы

Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и пр.).

Коробка передач довольно тяжелая, а ее форма не удобна для удерживания, поэтому рекомендуем снимать коробку с помощником.

Вам потребуются: ключи «на 14», «на 19» и TORX Е18, пассатижи (или сварочные клещи).

1. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи).

2. Снимите полку крепления аккумуляторной батареи (см. Снятие и установка полки крепления аккумуляторной батареи).

3. Снимите приводы передних колес (см. Снятие и установка приводов передних колес).

4. Снимите стартер (см. Снятие и установка стартера).

5. Пометьте любым способом (например, краской) взаимное расположение тяг и наконечника рычага переключения передач, чтобы сохранить регулировку привода при обратной установке коробки. Ослабьте затяжку болта клеммового зажима привода управления механизмом переключения передач, разъедините тягу и наконечник рычага переключения передач.

6. Извлеките фиксатор и отсоедините наконечник шланга от переходника промежуточной трубки гидропривода выключения сцепления.

7. Отсоедините от датчика скорости и датчика включения заднего хода колодки жгутов проводов.

8. Отсоедините колодки жгутов проводов от кронштейнов коробки передач.

9. Выпрямите пассатижами шплинт…

10. …извлеките ось промежуточной тяги привода управления коробкой передач…

11. …и отсоедините тягу от механизма переключения передач.

12. Извлеките два пружинных фиксатора крепления системы рычагов и тяг управления коробкой передач…

13. …и снимите систему рычагов и тяг с кронштейнов коробки передач.

14. Закрепите стропы грузоподъемного механизма за переднюю и заднюю транспортные проушины силового агрегата и натяните стропы.

15. Снимите передний подрамник (см. Снятие и установка переднего подрамника).

16. Выверните болты крепления картера сцепления к блоку цилиндров двигателя (для наглядности фотография сделана на снятом силовом агрегате).

17. Выверните два болта крепления поддона масляного картера к картеру сцепления (см. Замена уплотнения поддона масляного картера).

18. Установите опору под картер коробки передач.

19. Сдвиньте коробку передач максимально назад (первичный вал должен выйти из зацепления со ступицей ведомого диска сцепления), уберите из-под нее опору и снимите коробку с вашего Опеля Астра.

Предупреждение

При снятии коробки передач не опирайте конец первичного вала о лепестки диафрагменной пружины, чтобы не деформировать их.

20. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.

Полезные советы

Перед установкой коробки передач рекомендуем смазать шлицы первичного вала тонким слоем тугоплавкой консистентной смазки.

Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см. Снятие и установка сцепления).

Перед присоединением приводов передних колес к коробке передач замените новыми стопорные кольца на шлицевых хвостовиках внутренних шарниров. В противном случае есть вероятность отсоединения приводов от коробки передач во время движения.

21. Залейте масло в коробку передач (см. Проверка уровня, доливка и замена масла в механической коробке передач и рабочей жидкости в автоматической коробке передач).

22. При необходимости отрегулируйте привод переключения передач (см. Регулировка привода управления коробкой передач).

23. Залейте рабочую жидкость в бачок главного тормозного цилиндра (в его секцию, предназначенную для питания гидропривода выключения сцепления) и удалите воздух из гидропривода выключения сцепления (см. Прокачка гидропривода выключения сцепления).

Замена крестовины кардана ВАЗ 2106

Крестовины кардана подлежат только замене, поскольку иголки подшипника, наружная и внутренняя часть обоймы изнашиваются, что приводит к образованию люфта. Это говорит о невозможности и неуместности восстановления детали. Если по характерным признакам было выявлено, что шарниры кардана нуждаются в замене, потребуется демонтировать сам вал, а уж после приступать к ремонту. Для предстоящей работы нужны будут такие инструменты и материалы:

• рожковый ключ на 13;
• головка на 13 с воротком или трещоткой;
• медная или алюминиевая наставка;
• молоток;
• сжимные плоскогубцы с тонкими губками;
• универсальный съёмник;
• зубило;
• новая крестовина;
• смазка «Фиол-1» или «ШРУС-4»;
• большая отвёртка.

Снятие кардана

На ВАЗовской «шестёрке» крепление карданного вала выполнено к редуктору заднего моста, а ближе к коробке передач кардан удерживается подвесным подшипником. Демонтаж вала с автомобиля проводится следующим образом:

1. Откручиваем крепление кардана ключом на 13.
2. Если болты при отворачивании гаек проворачиваются, вставляем отвёртку, поджимая крепёж.
3. При откручивании последнего болта вал придерживаем второй рукой, поскольку он может упасть на вас. Кардан отводим в сторону после полного вывинчивания болта.
4. Зубилом на фланце эластичной муфты делаем отметку положения кардана.
5. Отвёрткой отгибаем обойму уплотнителя возле муфты.
6. Сдвигаем обойму вместе с уплотнительным кольцом в сторону.
7. Откручиваем центральное крепление и придерживаем сам кардан.
8. Для окончательного демонтажа сдёргиваем вал с коробки передач.

Снятие крестовины

После демонтажа карданного вала можно сразу приступать к разборке крестовины:

1. Наносим маркировку вилок шарниров кардана, чтобы избежать нарушения заводской балансировки при сборке. Для нанесения меток можно использовать краску (на фото ниже) или ударить слегка зубилом.

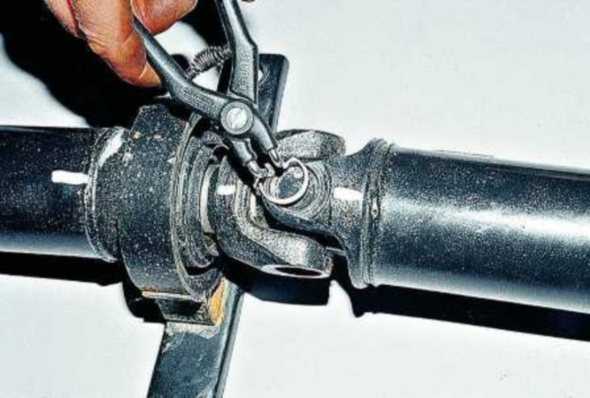

2. Извлекаем стопорные кольца специальными клещами.
3. Зажав кардан в тисках, выпрессовываем подшипники через подходящие оправки либо выбиваем их молотком.
4. Разбираем шарнир, смещая крестовину в направлении снятого подшипника, после чего слегка поворачиваем крестовину и извлекаем её из вилки.
5. Аналогичным образом выпрессовываем противоположный подшипник.

6. Повторяем действия, описанные в п. 3, и полностью демонтируем крестовину.

7. Такие же шаги повторяем со вторым шарниром, если требуется и его замена.

Установка крестовины и кардана

Монтаж шарнира и вала выполняем в следующем порядке:

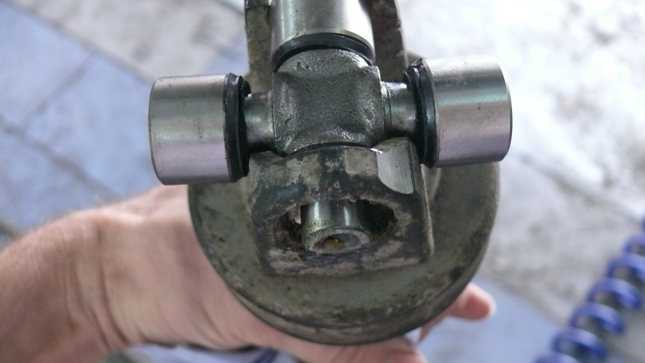

1. С новой крестовины снимаем чашки и заводим её в проушины.
2. Устанавливаем чашку на место, аккуратно обстукивая молотком до тех пор, пока не появится канавка для стопорного кольца. Монтируем его и поворачиваем кардан.
3. Аналогичным образом вставляем и фиксируем противоположную чашку, а затем две оставшиеся.
4. Наносим на шлицевое соединение кардана смазку «Фиол-1» или «ШРУС-4» и вставляем его во фланец эластичной муфты, фиксируя защитное кольцо.
5. Крепим карданный вал к кузову и к редуктору заднего моста.

Видео: замена крестовины кардана на ВАЗ 2101–07

В крестовины кардана смазка закладывается с завода. Однако при замене изделия я всегда после проведения ремонта шприцую шарнир. Лишней смазка не будет, а её недостаток приведёт к повышенному износу. Для крестовин рекомендуется использовать «Фиол-2У» или «№ 158», но в крайнем случае подойдёт и «Литол-24». Хотя знаю автовладельцев, которые используют «Литол» как для крестовин, так и для шлицевого соединения. При шприцевании нагнетаю смазку до тех пор, пока она не начнёт выходить из-под уплотнителей. Согласно регламенту шарниры нужно обслуживать каждые 10 тыс. км пробега.

Для замены шарниров кардана необязательно быть опытным автомехаником. Желание автовладельца и пошаговые инструкции помогут выявить неисправность и провести ремонт в гаражных условиях без совершения ошибок.

Какую функцию он выполняет?

Основная задача данного механизма это передача вращательных движений на оси, расположенные в разных плоскостях. Коробка передач расположена выше, чем мост задних колес автомобиля. Если установить прямую балку, из-за смещения осей она или сама сломается, или разобьет узлы коробки и моста.

Еще одна причина, по которой необходимо данное устройство, заключается в подвижности задней оси машины. Она закреплена на амортизаторах, которые при езде перемещаются вверх и вниз. При этом расстояние между коробкой и задним редуктором постоянно меняется. Скользящая вилка компенсирует такие перепады без потери крутящего момента.

Полезное видео

Посмотрите наглядно в видео ниже процесс снятия коробки передач Нивы Шевроле.

Снятие и установка КПП для опытного водителя не представляет труда. Для того чтобы справиться с этой задачей впервые следует внимательно изучить устройство автомобиля и строго следовать инструкции. В случае возникновения каких-либо затруднений следует обратиться к опытным специалистам на СТО.

Как отремонтировать раздаточную коробку Шевроле Нива своими руками: подробная инструкция по разборке

Как заменить амортизаторы Нива Шевроле своими руками?

Подробная инструкция о замене сальников КПП на Шевроле Нива

Снятие кардана ВАЗ 2107

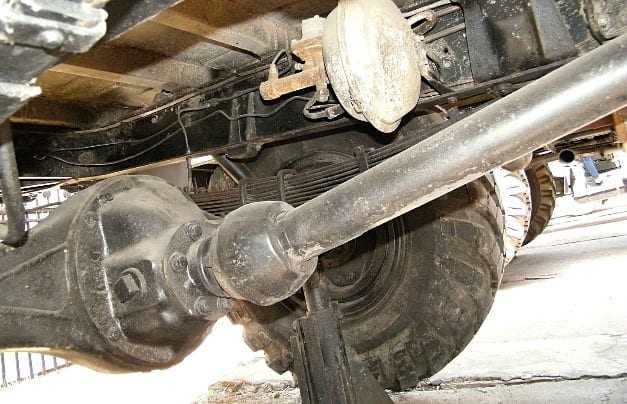

Снимать кардан лучше на подъемнике или смотровой яме. В последнем случае необходимо зафиксировать колесо автомобиля башмаками и зафиксировать ручником, чтоб машина не покатилась с места. Лишь после этого можно приступать к демонтажу.

Работы выполняются в следующей последовательности:

• открутить болты, соединяющие кардан с фланцем редуктора;
• открутить гайки крепления подвесного подшипника к днищу машины;
• аккуратно, используя деревянный молоток, выбить кардан из шлицов эластичной муфты.

Совет: перед снятием кардана необходимо отметить его положение относительно фланца заднего моста и эластичной муфты. Также необходимо пометить взаимное расположение половинок кардана. Это позволит упростить сборку и сохранить балансировку узла. В противном случае возможно возникновение вибрации при движении машины.

Стучать по деталям кардана необходимо деревянным молотком либо использовать обычный молоток и деревянную проставку. В противном случае возможна деформация труб кардана.

Как снять и установить коробку передач

Коробки передач и сопутствующие товары для автомобилей ВАЗ

• Главная
• Продукция
• Снять/установить КПП
• О компании
• Контакты
• Доставка и Оплата
• Войти

ПРОДУКЦИЯ

• КПП ВАЗ
• Запчасти к КПП
• Сопутствующие товары

Андрей,г. Ульяновск 09.04.2020

Сейчас КПП притирается,легкие шумы пропадают на глазах. Но одно можно сказать точно-переключения четкие,все работает как надо. Так что рекомендую! Вот такой скучный отзыв:) Коробка Перемены Передач ВАЗ 21083

Новые возможности для жителей Новосибирска 29.10.2018

Для всех жителей Новосибирска появилась возможность приобрести КПП ВАЗ в розничных автомагазинах.

ул. Рассветная 17/2

Для всех жителей Санкт-Петербурга появилась возможность приобрести и установить КПП ВАЗ у наших партнеров.

Заказать обратный звонок

Укажите ваше Имя и Номер телефона и мы вам обязательно перезвоним!

• Главная >
• Как снять-установить КПП >
• Снятие и установка Коробки Перемены Передач (КПП) ВАЗ 2101, 2104, 2105, 2106, 2107

Снятие и установка Коробки Перемены Передач (КПП) ВАЗ 2101, 2104, 2105, 2106, 2107

Работу производим на автомобильном подъемнике.

Опустите рычаг привода стояночного тормоза в нижнее положение. Снимите стержень рычага переключения передач.

Выверите два винта крепления чехла рычага привода стояночного тормоза и снимите чехол с рычага.

Снимите передний коврик.

Снимите крышку тоннеля пола.

Отключите аккумуляторную батарею.

Снимите шланг провода теплого воздуха в корпус воздушного фильтра.

Отверните два верхних болта крепления стартера.

Отверните гайки крепления приемной трубы к выпускному коллектору и снимите стопорные пластины. (Если возникнет затруднения в отворачивании гаек, завершите операцию снизу автомобиля.)

Отверните нижний болт крепления стартера и ….

…сдвиньте стартер вперед.

Слейте масло из картера коробке передач. Заверните пробку сливного отверстия.

Отсоедините детали крепления основного глушителя к кузову.

Отсоедините от приемной трубы дополнительные глушители, не разъединяя их с основным.

Снимите с автомобиля вниз приемную трубу.

Снимите кронштейн безопасности карданной передачи.

Отверните три гайки болтов крепления эластичной муфты к фланцу коробки передач.

Поочередно выньте болты из фланца и муфты, поворачивая карданный вал.

С помощью отвертки отведите муфту от фланца и опустите ее вниз.

Отсоедините провода от выключателя фонарей заднего хода (расположен в правой задней части коробки передач).

Отверните гайку и отсоедините трос от редуктора привода спидометра (расположен в левой задней части коробки передач).

Снимите рабочий цилиндр с картера сцепления, не отсоединяя шланга от цилиндра.

Отверните четыре болта крепления крышке картера сцепления и снимите пружинные шайбы.

Поставьте под поперечину упор.

Отверните две гайки (вторая не показана) крепления поперечины к кузову и снимите шайбы.

Уберите упор и плавно опустите коробку передач вниз.

Поставьте упор под переднюю часть двигателя, чтобы зафиксировать его в определенном положении.

Применяя удлинители и карданные шарниры, отверните левый и правый верхние болты крепления картера сцепления к двигателю. Снимите пружинные шайбы и рымы.

Отверните левый и правый нижние болты крепление картера сцепления к двигателю. Снимите пружинные шайбы.

(Помощник должен поддерживать заднюю часть коробки передач).

Снимите коробку передач, перемещая ее сначала назад до выхода первичного вала из сцепления, а затем вниз.

Установка коробке передач на автомобиль в порядке, обратном снятию. Залейте необходимое количество масла.

Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала и включите 1 или 3 передачу
