Подачи топлива с впрыском во впускной трубопровод

В бензиновых двигателях используются системы подачи топлива с впрыском во впускной трубопровод различ­ной конфигурации, работающие при типичном значении давления 300 — 400 кПа (3-4 бар).

Система с возвратом топлива

Подача топлива и создание давления впрыска осуществляется электроприводным топливным насосом (см. рис. «Система подачи топлива с впрыском во впускной трубопровод с возвратом топлива в топливный бак» ). Топливо засасывается из топливного бака и, пройдя через топливный фильтр, по топливопроводу высокого давления поступает в смонтированную на двигателе то­пливную рампу. Из топливной рампы топливо подается к форсункам. Регулятор давления то­плива, установленный на рампе, поддерживает постоянный перепад давления между топлив­ными форсунками и впускным трубопроводом независимо от абсолютного давления во впуск­ном трубопроводе, т.е. нагрузки двигателя.

Излишки топлива возвращаются в топлив­ный бак по возвратной линии, подсоединенной к регулятору давления топлива. Избыточное то­пливо, нагретое в моторном отсеке, вызывает повышение температуры топлива в топливном баке. При этом увеличивается выделение па­ров топлива. В соответствии с требованиями к защите окружающей среды пары топлива собираются системой улавливания паров то­плива. Далее они направляются в угольный фильтр для временного хранения до возврата во впускной трубопровод для сжигания в двигателе ().

Система без возврата топлива

В такой системе подачи топлива регулятор давления располагается в топливном баке или вблизи него, что исключает необходи­мость в линии возврата топлива из двига­теля в топливный бак.

Поскольку регулятор давления топлива, за счет места его установки, не связан с впуск­ным трубопроводом, относительное давление впрыска не зависит от нагрузки двигателя. Это учитывается при вычислении продолжитель­ности впрыска в блоке управления двигателем

В топливную рампу подается только такое количество топлива, которое подлежит впры­ску. Излишнее топливо, подаваемое электроприводным топливным насосом, возвращается прямо в топливный бак, не проходя длинный путь через моторный отсек. Таким образом, нагрев топлива в топливном баке и, следова­тельно, выделение паров топлива значительно ниже, чем в системах с возвратом топлива.

В связи с этими преимуществами в на­стоящее время в основном используются системы подачи без возврата топлива.

Подача топлива без возврата топлива с регулированием по потребности

В системе подачи топлива с регулированием по потребности топливный насос подает только количество топлива, требуемое в данный мо­мент времени для двигателя и необходимое для создания требуемого давления. Регулирова­ние давления топлива осуществляется блоком управления двигателем в режиме замкнутого регулирования. Текущее давление топлива регистрируется датчиком низкого давления (см. рис. «Система подачи топлива с впрыском во впускной трубопровод с регулированием по потребности» ). Это исключает необходимость в регуляторе давления топлива. Регулирование объемного расхода топлива осуществляется посредством изменения напряжения питания топливного насоса, осуществляемого специаль­ным модулем в блоке управления двигателем.

Система снабжена предохранительным клапаном, предотвращающим чрезмерное повышение давления даже после отсечки подачи топлива или выключения двигателя.

Пример HTML-страницы

Регулирование по потребности позволяет избежать подачи избыточного топлива и, сле­довательно, свести к минимуму требуемую производительность топливного насоса. Это дает снижение расхода топлива по сравнению с системами с неуправляемым электроприводным топливным насосом. Применение таких систем позволяет в еще большей степени сни­зить температуру топлива в топливном баке.

Еще одно преимущество системы регули­рованием по потребности заключается в воз­можности регулирования давления топлива. С одной стороны, давление может быть уве­личено во время пуска горячего двигателя во избежание образования пузырьков паров топлива. С другой стороны, прежде всего, на двигателях с наддувом появляется возмож­ность впрыска как очень больших, так и очень малых количеств топлива, повышая давление топлива при полной нагрузке и снижая его при низкой нагрузке двигателя.

Кроме того, измерение давления топлива в та­кой системе дает дополнительные возможности диагностики по сравнению с другими системами. За счет учета текущего давления топлива при вычислении продолжительности впрыска обе­спечивается более точное дозирование топлива.

Некоторые особенности проведения работ по замене насоса

При разборке бензонасоса Рено Меган 2 необходимо пометить нижнюю чашку, чтобы при сборке установить ее на ту же позицию и правильно позиционировать поплавок после сборки. Чтобы демонтировать нижнюю чашку, нужно просто легонько ударить молотком по ее ободу, после чего она выйдет из фиксатора. Запрещается наносить удар по чашке в месте крепления датчика топливного уровня.

После снятия нижней чашки производится чистка сетки бензонасоса. Она должна просвечиваться, если сетка забита, это может стать одной из причин ухудшения работы топливного насоса.

Проводя ремонт бензонасоса, нужно проверить работу его электродвигателя. Для этого вместо бирюзового провода присоединяется плюсовая клемма аккумулятора, а вместо черного провода – минусовая. Если двигатель заработал – он в порядке. Такой тест необходим, если после включения зажигания насос не закачивает топливо с характерным звуком.

Топливный насос и помпа Рено Меган 2 после 100 тыс. км пробега оказываются в зоне риска, поэтому нужно следить за их состоянием. Эти узлы обеспечивают подачу топлива и нормальную работу двигателя. Если появились сомнения в нормальной работе этих систем, нужно немедленно решать проблему, иначе это приведет к крупным проблемам и большим затратам на ремонт автомобиля.

Источник статьи: http://topmekhanik.ru/zamena-toplivnogo-nasosa-reno-megan2/

Симптомы неисправности элемента

Горит «Check» на приборной панели

Чек может загореться по разным причинам, одной из которых может быть неисправность РДТ. Для более точного выявления поломки рекомендуется использовать диагностическое оборудование, в простонародье – «автосканер»

На рынке очень большое количество подобных устройств, мы же рекомендуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition

Данный сканер находится в бюджетном сегменте, но в то же время способен диагностировать не только двигатель, но и другие узлы автомобиля (srs, abs, esp, подушки, трансмиссию и т.д.). После диагностики с его помощью на неисправность с РДТ укажет код ошибки P0089. Однако данная ошибка также может возникнуть при засорении топливной сетки, фильтра или топливопроводов. Поэтому их тоже следует осмотреть, после чего приступить к детальному осмотру РДТ.

Два вида поломки РДТ

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

• холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
• «провалы» в процессе разгона и рывки при движении в гору;
• автомобиль часто глохнет на холостом ходу;
• расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
2. Мотор плохо , выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
3. Заметно увеличивается расход.
4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Как замерить давление подачи бензина?

Для замера давления топлива необходим манометр, шланг подходящего диаметра с необходимыми для подключения к топливной магистрали переходниками. Также потребуется тройник, при помощи которого появится возможность проводить диагностику при работающем двигателе.

Диаметр шланга и тип переходников зависят от особенностей устройства конкретной системы питания. На каких-то автомобилях подводящий шланг одевается на штуцер и затягивается обычным хомутом, на других же используются резьбовые соединения или быстросъемные коннекторы.

Зачастую встречается комбинированный тип подключения, при котором на разных участках топливной магистрали используют разные виды соединений. Опять-таки для замеров выбирайте наиболее удобное место.

Важно учитывать тот факт, что, замеряя давление на выходе из топливного модуля, вы не можете быть уверены, что такое же давление будет в топливной рампе. Забитый фильтр тонкой очистки, расслоившийся шланг или погнутая пластиковая трубка могут уменьшить объем поступающего к форсункам бензина и привести к тому, что бензин не будет поступать в карбюратор/форсунки

Поэтому правильней всего начать с замера давления как можно ближе к топливной рампе.

При диагностике системы питания двигателя воссоздайте условия, при которых на автомобиле проявляются симптомы неисправности. Если двигатель плохо запускается на горячую, мерить давление следует на прогретом моторе и т.п.

Управление низкими оборотами холостого хода

Регулирование может также иметь место и в самой низкой области оборотов двигателя.

После запуска холодного двигателя, когда управляющая рейка перемещается из пускового положения в положение В, сопротивление двигателя на трение остается достаточно высоким, Это значит, что количество подаваемого топлива для устойчивой работы двигателя будет немного выше того, которое обычно соответствует регулировочной точке L для низких оборотов холостого хода, а обороты двигателя будут немного ниже. При прогреве уменьшение трения будет причиной увеличения оборотов двигателя, и управляющая рейка передвинется обратно в положение L. Это установка низких оборотов холостого хода для двигателя, находящегося при рабочей температуре.

Распределённый впрыск топливной смеси

В таких системах количество форсунок равно числу цилиндров. Все форсунки находятся на впускном коллекторе, топливовоздушная смесь подаётся при помощи общей для всех топливной рампы. В ней происходит смешивание бензина и воздуха. Режимы работы форсунок:

1. Фазированный впрыск — самые современные системы работают именно с его использованием. Количество форсунок и цилиндров одинаковое, открытие и закрытие электроклапанов происходит в зависимости от того, какой такт проходит двигатель. Наилучшим режимом работы мотора считается такой, при котором открытие форсунки происходит непосредственно перед началом такта впуска. И двигатель работает устойчиво, и достигается высокая экономия бензина. Преимущества такой топливной системы очевидны.
2. Одновременный впрыск топливовоздушной смеси — открытие форсунок не зависит от такта. Они все открываются одновременно, несмотря на то, что находятся на впускных коллекторах «своих» цилиндров. Это несколько модернизированный моновпрыск, несмотря на то, что форсунок несколько, управление ими происходит так, будто установлена всего одна. В общем, такие конструкции надёжны и работа их стабильна, но по характеристикам уступают более современным конструкциям.
3. Попарно-параллельный впрыск топливной смеси немного отличается от предыдущего. Главное отличие — открываются не все форсунки разом, а парами. Одна пара открывается перед впуском, вторая — перед выпуском. Именно так обычно работает впрыск. Из употребления такие системы вышли давно, но, например, если выходит из строя датчик фаз, современные инжекторы переходят в аварийный режим (попарно-параллельный впрыск происходит вместо фазированного, так как без параметров этого датчика работа невозможна).
4. Системы непосредственного впрыска топлива имеют высокую стоимость, но и надёжность у них завидная. Экономичность и мощность двигателя на высоком уровне, регулировка подачи топливовоздушной смеси максимально точная. Мотор может быстро изменить режим работы. Электромагнитные форсунки устанавливаются в ГБЦ, смесь распыляется непосредственно в камеру сгорания цилиндра (отсюда и название системы).

В конструкции отсутствует впускной коллектор и клапан. Реализация конструкции довольно сложная, так как в ГБЦ на каждый цилиндр есть отверстия под свечи, клапаны (2 или 4, в зависимости от типа мотора). Элементарно не хватает места для установки форсунки.

РДТ

Регулятор давления топлива и его схема

Этот датчик нередко игнорируется автомобилистами, но именно его неисправность способна привести к недостаточному давлению. Симптомы вышедшего из строя датчика:

• потеря динамики машины;
• нестабильные обороты двигателя в режиме ХХ;
• затруднение пуска;
• провалы;
• повышение расхода топлива;
• снижение мощности.

Нарушения с РДТ возникают довольно часто, так как конструкция датчика механическая.

1. Пружины мембраны ослабевают. Вследствие этого клапан не справляется с давлением воздуха, поступающего с коллектора, что приводит к снижению напора и количества поступающего топлива.
2. Клапан заклинивает, соединения теряют герметичность. РДТ из-за этого засоряется. Вообще, заклинивание клапана может привести к неконтролируемой подаче топлива в коллектор. Расход горючего мгновенно увеличивается, двигатель перестаёт нормально запускаться из-за перебоев.

Убедиться в неисправности РДТ можно, определив величину давления.

Режим	Показатели
Зажигание включено	2,9-3 кг/см кв
Двигатель функционирует	не менее 2,5 кг/см кв
Ваккумный шланг отключен	3,3 кг/см кв
Пережата обратка	7 кг/см кв
Перегазовка	2,5-3 кг/см кв

Регулятор давления проверяется в первую очередь, ведь именно по причине его неисправности падает давление. Если же он в порядке, надо протестировать работу насоса. Делается это путём пережатия обратного клапана слива топлива.

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

1. бензиновые;
2. дизельные;
3. основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

• поплавковую камеру и поплавок;
• распылитель, диффузор и смесительную камеру;
• воздушную и дроссельную заслонки;
• топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

1. с распределенным впрыском;
2. с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

• с непосредственным впрыском;
• с вихрекамерным впрыском;
• с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

Снижение оборотов регулятора

Каждый двигатель имеет кривую (характеристику) крутящего момента в соответствии с его максимальной отдачей мощности. Каждое значение оборотов двигателя связано с данным максимальным крутящим моментом. Если нагрузка на двигатель снимается при данных оборотах двигателя, а управляющая рейка соответствующим образом не регулируется, то обороты двигателя могут лишь увеличиваться в пределах управляемого диапазона до числа, определенного заводом-изготовителем двигателя (т.е. от nv — оборотов при полной нагрузке до n1 — низких оборотов холостого хода). Увеличение оборотов двигателя пропорционально изменению нагрузки, т.е. чем больше уменьшение нагрузки двигателя, тем больше увеличение оборотов двигателя.

Этот эффект известен как эффект снижения оборотов и относится к регуляторам с характеристикой снижения оборотов. Снижение оборотов регулятора в основном относится к максимальным оборотам при полной нагрузке (нормированные обороты) и подсчитывается следующим образом:

Говоря в общем, достаточно большое снижение оборотов увеличивает стабильность общего контура (цепи) управления (регулятор, двигатель и приводимый им в движение агрегат или автомобиль). С другой стороны, снижение оборотов ограничивается условиями работы. Для примера: примерно от 0 до 5% — для двигателей генераторных установок и примерно от 6 до 15% — для автомобильных двигателей.

На рисунках введены следующие обозначения:

• nvu — минимальные обороты при полной нагрузке,
• nu — любое значение оборотов при полной нагрузке,
• nv0 — максимальные обороты при полной нагрузке,
• n — низкие обороты на холостом ходу,
• n1 — любое значение оборотов на холостом ходу.
• n10 — повышенные обороты холостого хода (максимальные).

На рисунке показана практическая иллюстрация эффектов снижения оборотов. При установке требуемых оборотов двигателя на фиксированной величине, действительное число оборотов двигателя изменяется в пределах области снижения оборотов, когда нагрузка двигателя изменяется.

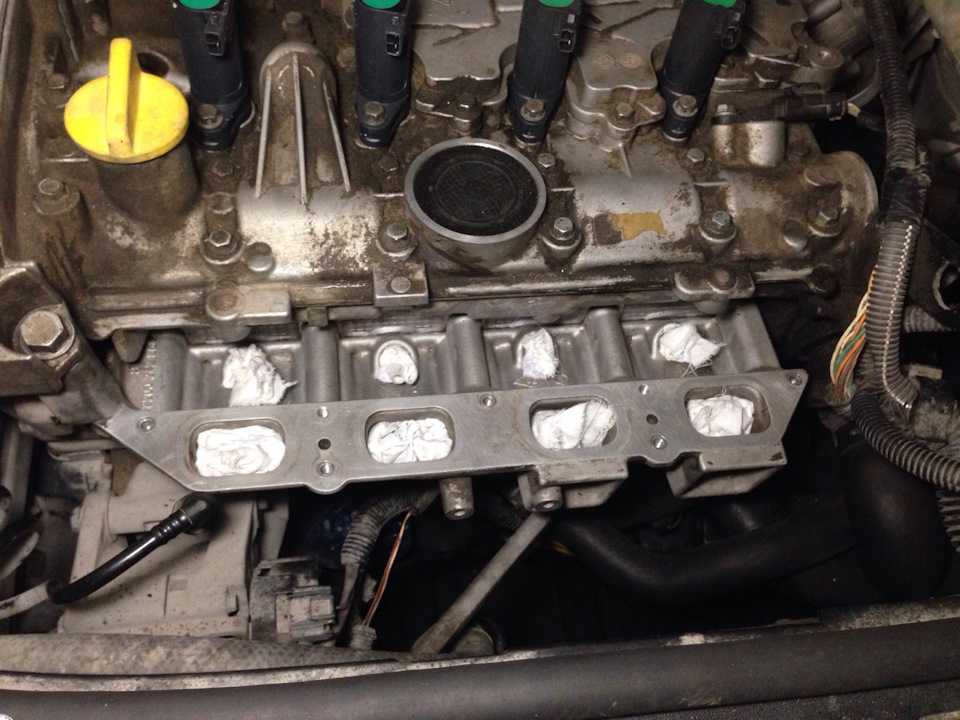

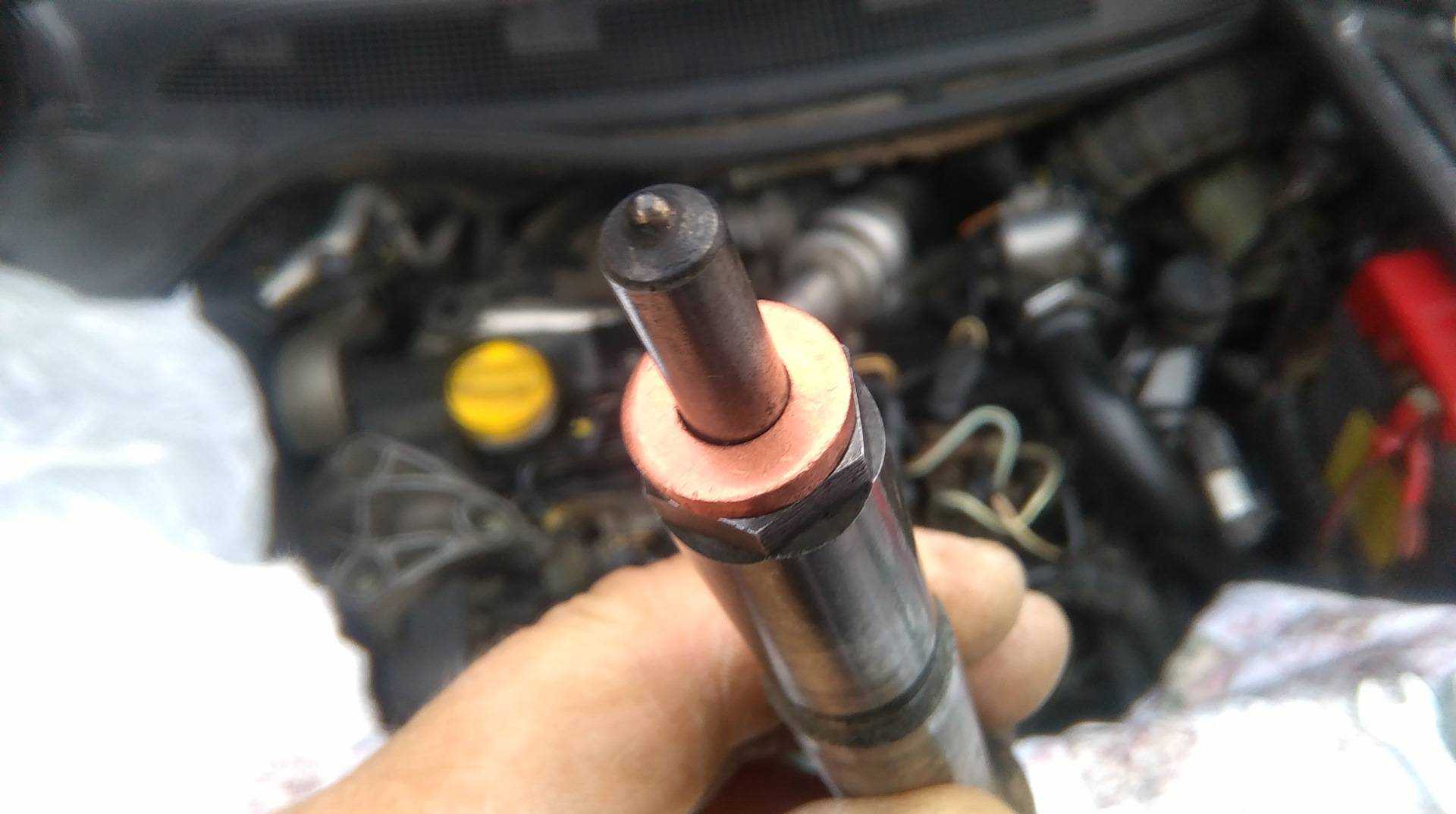

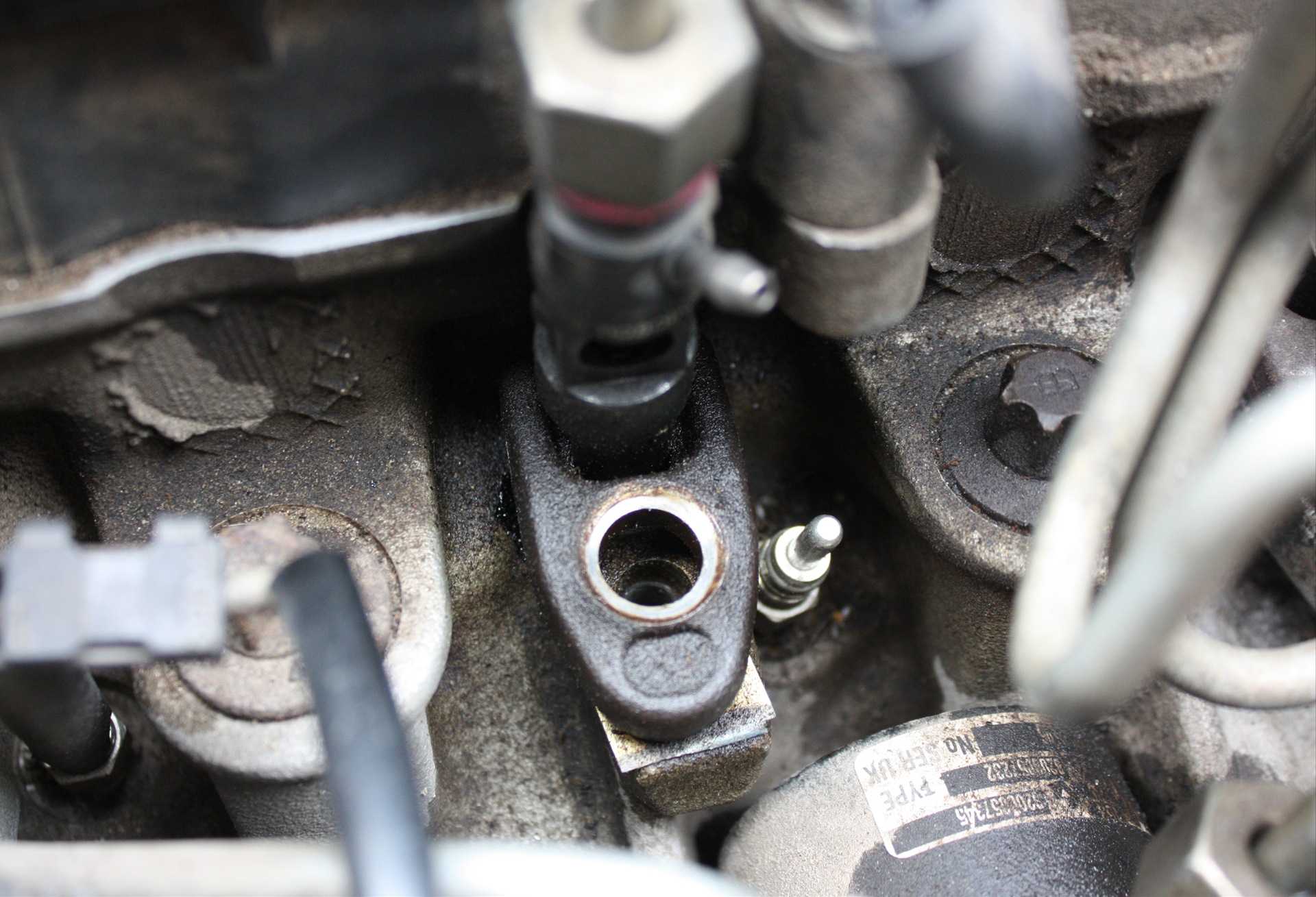

2.3.2 Снятие и установка прокладки корпусов форсунок (двигатель К4J) / Renault Megane 2

Остерегайтесь выбросов бензина при отсоединении подводящего топливопровода от топливораспределительной рампы.

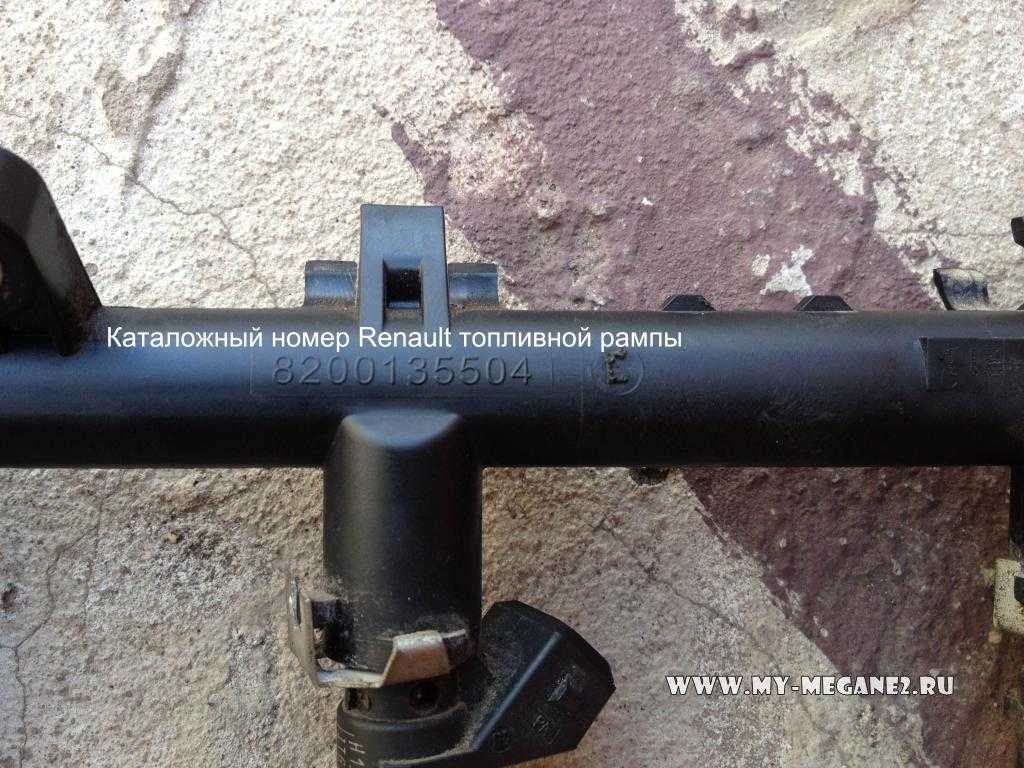

Рис. 2.201. Отсоединение штуцера подводящего топливопровода и колодок проводов топливных форсунок и датчика детонации: 1 – штуцер подводящего топливопровода; 2 – колодки проводов форсунок; 3 – колодки проводов датчика детонации

Рис. 2.202. Снятие трубки маслоизмерительного щупа: 1 – болты крепления топливораспределительной рампы; 2 – гайка крепления жгута проводов; 3 – трубка маслоизмерительного щупа

Открутите гайку крепления жгута проводов и снимите направляющую трубку маслоизмерительного щупа (рис. 2.202).

Функции регулятора

Основной задачей каждого регулятора числа оборотов является ограничение максимальных оборотов двигателя. Другими словами, регулятор должен обеспечивать, чтобы обороты двигателя никогда не превышали максимальных значений, предусмотренных заводом-изготовителем. В зависимости от его типа, регулятор может иметь и другие функции, такие как поддержание определенных оборотов двигателя, например, на холостом ходу или поддержание диапазона оборотов между низкими и высокими оборотами холостого хода (максимальными). Регулятор может также иметь другие функции и функции, выполняемые электронным регулятором (EDC), являются гораздо более широкими, чем функции у механического (центробежного) регулятора.

Различные требования, предъявляемые к регуляторам, стали причиной развития различных типов регуляторов, перечисленных ниже:
регуляторы максимальных оборотов. Эти регуляторы разработаны только для ограничения максимальных оборотов двигателя;
регуляторы минимальных и максимальных оборотов.

Кроме максимальных оборотов эти регуляторы также управляют низкими оборотами холостого хода, регуляторы изменяемых оборотов. Эти регуляторы кроме максимальных оборотов и низких оборотов холостого хода также управляют оборотами в промежуточной области, комбинированные регуляторы. Они представляют собой комбинацию регулятора максимальных и минимальных оборотов и регулятора изменяемых оборотов, регуляторы для стационарных силовых установок. Они разработаны для двигателей генераторных установок в соответствии с немецким стандартом DIN 6280. Кроме своей основной задачи, этот регулятор также имеет несколько других функций управления. Они включают в себя автоматическую подачу и отсечку дополнительного топлива, требуемого для запуска и изменение подачи топлива при полной нагрузке в зависимости от оборотов двигателя (управление крутящим моментом), от давления нагнетаемого воздуха или атмосферного давления. Для выполнения этих задач требуется дополнительное оборудование.

Датчики дизельных систем COMMON RAIL типа BOSCH

Производительные системы прямого впрыска топлива COMMON RAIL от Бош получили большую популярность благодаря эффективности, снижению расхода топлива и надежности. Существует три разновидности систем топливоподачи, каждая из которых оснащается ТНВД определенного класса и уровня:

• с регулировочным клапаном на рампе высокого давления;
• регулировка топлива на патрубке высокого давления при выходе на ТНВД;
• тип «двойной контроль», с двумя РДТ на магистралях высокого и низкого давления.

Точно определить, где находится регулятор, можно после изучения системы топливоподачи конкретного двигателя. Первичную диагностику рекомендуется проводить мультиметром. Оригинальные датчики Бош для COMMON RAIL имеют срок эксплуатации от 10 лет, выходят из строя в последнюю очередь, поэтому при любых нарушениях в режиме работы дизельного мотора диагностику начинают с проверки форсунок, ТНВД, качества дизеля.

Самостоятельно поменять РДТ можно за 15 минут в гараже, процедура достаточно простая. Но чтобы менять элемент необходимо полностью удостовериться, что некорректная работа ДВС связана с выходом из строя регулятора.
