Система вентиляции, отопления и кондиционирования салона форд фокус, кондиционер фокус 2

Органы управления микроклиматом

Текст

Закройте люк в третий раз до моментавозникновения сопротивления. Функциязащиты от защемления будет отключена, илюк не сможет закрыться автоматически.Крышка люка преодолеет сопротивление исможет полностью закрыться.

Если люк полностью не закрывается стретьей попытки, обратитесь кквалифицированному специалисту для егопроверки.

Безопасный режим работывентиляционного люка

ПРЕДУПРЕЖДЕНИЕ

При выполнении данной процедурыфункция защиты от защемления недействует. Убедитесь в том, что на

пути закрывающегося вентиляционного люканет никаких препятствий.

Если система определяет сбой в работе, тоактивируется безопасный режим. Крышкавентиляционного люка перемещаетсяпостепенно: она движется не более 0,5секунды, а затем приостанавливается, иснова движется. После того как крышка люкаперестанет перемещаться, закройте люк,снова нажав клавишу выключателя. Еслиприподнята задняя часть вентиляционноголюка, поднимите ее до упора вверх, а затемзакройте люк. Состояние системы должнобыть незамедлительно провереноквалифицированным специалистом.

Перенастройка функций управлениякрышкой вентиляционного люка.

ПРЕДУПРЕЖДЕНИЕ

При выполнении данной процедурыфункция защиты от защемления недействует. Убедитесь в том, что на

пути закрывающегося вентиляционного люканет никаких препятствий.

Если вентиляционный люк не удаетсязакрыть полностью, выполните описаннуюниже процедуру перенастройки:

•

Поднимите заднюю часть крышкивентиляционного люка на максимальновозможную высоту. Отпустите кнопку.

•

Снова нажмите эту кнопку иудерживайте ее в течение 30 секунд,пока не увидите, что крышка люканачала перемещаться.

•

Отпустите кнопку и сразу же нажмите еееще раз и удерживайте нажатой.Вентиляционный люк закроется,полностью откроется и снова закроется.Не отпускайте кнопку до тех пор, покакрышка люка во второй раз не окажетсяв закрытом положении.

Если кнопка не будет нажатой постоянно,то выполнение процедуры будет прервано.В этом случае выполните процедурусначала еще раз.

125

Органы управления микроклиматом

Электросхемы

11.2.1. Сокращения на электросхемах, идентификация проводов, цветовой код

ОБЩИЕ СВЕДЕНИЯ

AB – воздушная подушка безопасности
ABS – антиблокировочная тормозная система
AC – кондиционирование воздуха
ASP – внешнее зеркало
В – автоматическая трансмиссия
ATC – автоматическое регулирование температуры
AZV – дышло прицепа
BR – бортовой компьютер
CC – круиз-контроль
CD – переключатель компакт-диска
CRC – управление круиз-контроля
D – дизель
DID – двойной информационный дисплей
DIM – регулятор освещенности
DIS – прямая система зажигания
DS – система защиты
DWA – противоугонная система
DZM – тахометр
E – выпуск
ЕЭС – электронный контроль климата
EFC – электрическая крыша (автомобиль типа «кабриолет» с откидным
верхом)
EKP – топливный насос
EKS – охрана (окна с электрическим стеклоподъемником)
EMP – радио
ETC – электронный контроль тяги
EUR – двигатель
EZ + – плюс с самодиагностики
EZV – еcotronic
FH – окна с электрическим стеклоподъемником
F – бензин
FT – дверь водителя
FV – плавкий предохранитель
GB – Великобритания
HB – hatchback
HRL – лампа багажного отделения
HS – обогреватель стекла
HSF – вещевой ящик
HW – стеклоочиститель заднего стекла
HZG – обогрев
ID – показ информации
IMO – иммобилайзер
INS – инструмент
IRL – подсветка салона
J – Япония
KAT – каталитический конвертер
КБ – жгут проводов
KV – контакт, распределительный элемент
KW – состояние
L3.1 – система впрыска топлива (Bosch L3.1-Jetronic)
LED – светодиод
LCD – LCD инструмент
LHD – левый двигатель
LWR – корректор фар
M1.5 – система впрыска топлива (Bosch Motronic M1.5)
M2.5 – система впрыска топлива (ESOSCH Motronic M2.5)
MID – многофункциональный дисплей
MOT – система впрыска топлива Motronic
MT – механическая коробка передач
MUL – система впрыска топлива (Multec)
MUT – мультитаймер
N – Норвегия
NB – notchback
NSL – задний потивотуманный фонарь
NSW – противотуманная фара
OEL – датчик давления масла
OPT – оборудование, поставляемое по особому заказу
PBSL – стояночный тормоз
P/N – ингибитор стартера
РОТ – потенциометр
RC – контроль поездки
RFS – фонари заднего хода
RHD – правый двигатель
S – Швеция
SA – Саудовская Аравия
SD – скользящий люк
SH – обогрев сидения
SLP – вторичный нагнетатель воздуха
SM – машинный блок управления
SRA – омыватель фар
TANK – датчик уровня топлива
TC – контроль тяги
TD – дизельный двигатель с турбонаддувом
TEL – телефон
TEMP – датчик температуры
TID – тройной показ информации
TFL – управление светом
TKS – выключатель подсветки салона
TSZI – зажигание
V – замок
VGS – карбюратор
WEG – счетчик пройденного расстояния
WHR – контроль за уровнем автомобиля
WS – зуммер
ZIG – прикуриватель
ZV – центральное блокирование
ZYL – цилиндр
4WD – привод на 4 колеса

Идентификация проводов
Пример: GE WS 1.5
GE – основной цвет
WS – дополнительный цвет
1.5 – сечение провода в мм2

Цветовой код
BL – синий
BR – коричневый
GE – желтый
GN – зеленый
GR – серый
HBL – светло-синий
LI – сиреневый
RT – красный
SW – черный
VI – фиолетовый

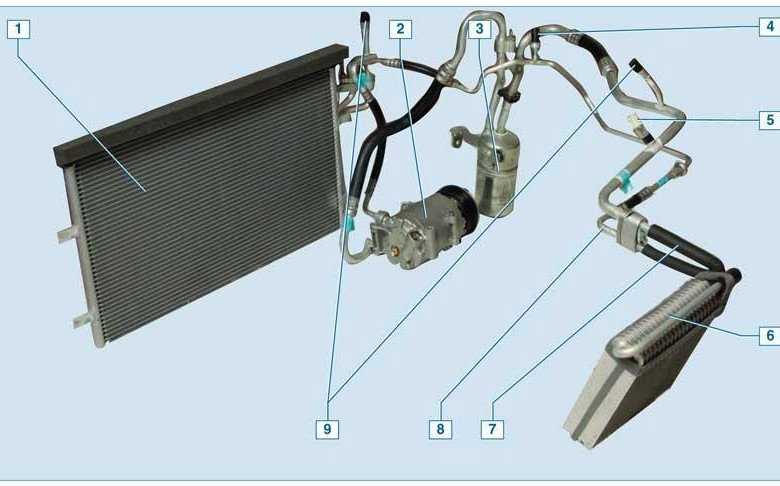

Как устроен кондиционер на Фокусах?

Что делать, если плохо охлаждает или вовсе не холодит кондер, какие неисправности характерны для системы кондиционирования и как произвести чистку и заправку кондера?

Компрессорное устройство. Этот узел используется для сжатия рабочей жидкости (хладагента) и дальнейшей циркуляции ее по всем магистралям системы. Основной составляющей компрессорного узла считается муфта, которая состоит из катушки, прижимной пластины и вала.
Испаритель. Через испаритель проходит холодный хладагент. При попадании жидкости в устройство включается вентилятор, после чего он нагоняет холод от испарителя в салон автомобиля.
Терморегулирующий клапан, основное назначение заключается в регулировке перегрева пара. Вентиль передает образовавшийся конденсат в испарительный узел в газообразном состоянии.
Ниппель с золотником представляет собой механизм, использующийся для направления потока рабочей жидкости в результате смещения подвижных механизмов.
Комплект переходников и фитингов, по ним перемещается жидкость.
Радиатор (конденсатор). Этот узел представляет собой теплообменник, назначение которого заключается в преобразовании газа в жидкое состояние. Тепло от радиатора выделяется в окружающую среду, а пары от охлажденной жидкости попадают в верхнюю часть устройства.
Испаритель (осушитель). В данный узел поступает жидкий фреон низкого давления. Тепло воздушного потока в салоне поступает на хладагент, который одновременно начинает закипать и преобразуется из жидкого состояния в пар. Когда воздух проходит через испарительный узел, он охлаждается и становится более сухим. Одновременно с этим происходит конденсация влажности — жидкость стекает вниз через дренажную трубку и попадает за пределы авто. Благодаря испарителю воздушный поток в салоне машины становится более сухим, что способствует более комфортному пребыванию автовладельца авто.
Вентилятор. Это устройство активируется одновременно с компрессором, оно также используется для охлаждения рабочей жидкости.
Трубки или магистрали, по которым передается рабочая жидкость из одно узла в другой.

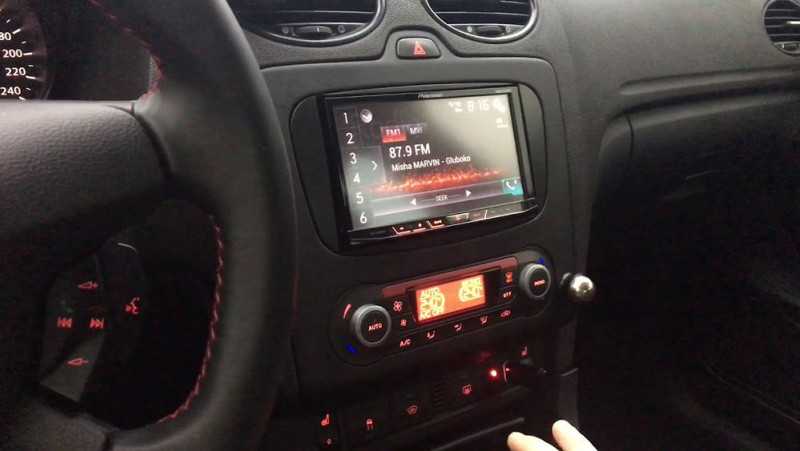

Управляющий модуль, расположенный на центральной консоли Форда Фокуса. С помощью этого модуля осуществляется регулировка режимов и включение/отключение кондиционера (автор видео о самостоятельном ремонте кондиционера — канал MrIcemenWhite).

Определение неисправностей климатической системы Ford Focus 3

Преимущество климат-контроля над обычной системой кондиционирования заключается не только в избавлении водителя от необходимости слежения за микроклиматом в автомобиле. Хотя это и является основным предназначением климатической системы, не менее важная её особенность состоит в способности выполнять самодиагностику состояния большинства узлов и деталей. В случае выявления отклонений от режима нормального функционирования блок управления КК записывает в память эти ошибки, что позволяет существенно облегчить задачу диагностирования неполадок климат-контроля.

Вывод результатов тестирования можно производить непосредственно на дисплей климатической установки. Чтобы перейти в режим считывания ошибок, необходимо после включения зажигания убедиться, что аккумулятор находится в заряженном состоянии (выдаёт 9 – 15 В), включить климатическую установку, нажать и удерживать одновременно кнопки «обдув ног» и OFF на протяжении 2 – 3 секунд. Отпустив кнопки, следует примерно на полторы секунды зажать клавишу AUTO, в результате чего запустится режим самодиагностики.

Он будет отображаться миганием символов на дисплее, а при обнаружении неисправностей примерно через 10 секунд они начнут отображаться на дисплее с обеих сторон одновременно, первая двухсимвольная половине кода – с правой стороны, вторая – слева. Режим самодиагностики климат-контроля Форд Фокус 3 можно в любой момент остановить нажатием какой-нибудь клавиши на панели блока управления. Однако здесь нужно быть осторожным: остановка обнаружения ошибок нажатием кнопки «Defrost» (быстрая разморозка стёкол) приведёт к удалению всех ошибок из памяти контроллера.

Просматривать коды ошибок можно также в любой момент времени, необязательно во время проведения самодиагностики. Для этого нужно выполнить следующую последовательность действий:

включить климатическую установку;
нажать одновременно кнопки «обдув ног» и OFF и на протяжении 2 – 3 секунд удерживать их;
нажать клавишу «обдув лица» с удержанием её на протяжении полутора секунд.

В результате все ранее обнаруженные неисправности будут высвечены на дисплее климат-контроля. Если требуется очистить память контроллера – нужно выйти из режима нажатием клавиши «Defrost». Программное обеспечение климатической установки Форд Фокус 3 предусматривает возможность просмотра версии прошивки – выход в этот режим аналогичен запуску самодиагностики, только вместо кнопки AUTO следует на протяжении 1,5 секунд удерживать клавишу А/С. Выход из режима – нажатие любой клавиши.

Описание (расшифровка) кодов ошибок, высвечиваемых на дисплее климатической установки Ford Focus III:

Руководствуясь данной таблицей, можно в оперативном режиме локализовать и устранить все неисправности, связанные с работой электрической части климатического контроля Форд Фокус 3.

Не работает вентилятор печки Ford Focus 2. Как снять?

Довольно часто этот элемент системы отопления автомобиля выходит из строя. Порой приходится слушать, как жутко свистит его подшипник. Нервы просто не выдерживают и ответственный автовладелец начинает искать способы, как снять эту проблемную деталь?

Бывает так, что при включенном первом, втором либо третьем положении переключателя не работает вентилятор, начиная запускаться лишь на четвертом режиме. Такая поломка обусловлена выходом из строя дополнительных резисторов.

Начинаем снимать вентилятор печки.

Добраться к нему можно лишь после снятия бардачка. После чего необходимо извлечь правый воздуховод, снять с клемм электромотора провода электропитания и, открутив крепящие саморезы, снять вентилятор.

Отремонтировать компрессор автокондиционера Форд Фокус 2

В общем и целом, принцип работы автокондиционера схож с работой обычного холодильника. По узлам системы циркулирует смешанный с маслом фреон. Масло служит для смазки движущихся деталей, фреон — хладагент. Сначала в компрессоре под высоким давлением газ сжимается до состояния жидкости. Затем он перегоняется в конденсатор, где охлаждается до нулевой температуры. Следующий пункт — ресивер-осушитель. В этом резервуаре находится специальное влагоудерживающее вещество, очищающее фреон от лишней влаги. После этого хладагент оказывается в расширительной трубке, где давление резко падает и фреон возвращается в газообразное состояние. Охлаждённый газ перемещается на испаритель, за которым расположен вентилятор. Воздух, охлаждается, проходя через фреон. Наконец хладагент возвращается в компрессор, где снова становится жидкостью, и цикл повторяется.

Как понять, что нужен ремонт компрессора авто?

Не работает кондиционер в машине, в том случае если:

система охлаждения подаёт не только холодный
воздух, но и такие признаки жизни как шум и стук в районе компрессора;
запах в салоне оставляет желать лучшего;
подача холодного воздуха вероломно прекратилась;
машина всё-таки охлаждается, но не постоянно.

Всё это означает, что не качает автомобильный компрессор или в системе есть ещё какая-то неполадка.

Как правило, к неприятностям с работой кондиционера приводит его разгерметизация. Это может случиться если хладагент заправляли не в вакууме. Из-за этого внутрь попадает вода или воздух, что одинаково плохо сказывается на работе устройства.

Замена подшипника кондиционера рано или поздно бывает необходима любому автомобилю. Эта деталь постоянно движется и, соответственно, быстро изнашивается.

Неприятный запах создают колонии микроорганизмов и плесени, с удовольствием размножающиеся в испарителе. Это тёмное и влажное место обеспечивает им идеальные условия. Такое нежелательное соседство помимо простого дискомфорта ведёт к разнообразным заболеваниям.

Конструктивная особенность автомобильного кондиционера в том, что энергию для работы он получает не от выделенного моторчика, а от двигателя. Для того, чтобы механизм можно было включать и выключать независимо, существует магнитная муфта. Она не является непосредственной частью системы охлаждения, но играет в ней важную роль. Часто проблемы недостаточного охлаждения воздуха или отказа компрессора связаны именно с ней. За состоянием этой детали необходимо тщательно следить, так как цена муфты Форд Фокус 2, например, начинается с 19 000 р. Вообще это касается любой части системы охлаждения. Так, профессиональная промывка радиатора кондиционера автомобиля обойдётся дешевле, чем последующий ремонт остальных запчастей, если это не было сделано.

Начальную диагностику состояния системы охлаждения автомобиля можно произвести, не используя смотровую яму и подъёмник. Для этого нужно:

визуально оценить уровень фреона в системе через окошко ресивера;
убедиться в том, что трубки радиатора холодные;
попытаться запустить компрессор, подключив его к двигателю напрямую (если запустился — проблема со стороны муфты);
проверить, нет ли пятен масла на частях механизма.

Важно! Если эти неисправности кондиционера Форд Фокус 2 обнаружены, не пытайтесь исправить их самостоятельно. Либо это не даст вообще никакого эффекта, либо усугубит ситуацию. В автосервисах есть несколько стандартных процедур для того, чтобы отремонтировать компрессор автокондиционера и другие запчасти

В автосервисах есть несколько стандартных процедур для того, чтобы отремонтировать компрессор автокондиционера и другие запчасти.

Полная разборка кондиционера и промывка всех деталей

Это особенно важно в случае, если производилась замена детали. Если эта процедура не была произведена — в новую деталь попадёт мусор из старых, и ремонтировать придётся заново

Диагностика и устранение утечки фреона при помощи специальных приборов.
Заправка хладагента с предварительной вакуумизацией системы.

Также обязательно даётся гарантия на выполненные работы.

Чтобы как можно реже сталкиваться с отсутствием холодного воздуха в салоне, старайтесь выполнять несколько несложных правил:

не включайте кондиционер как только завели автомобиль;
не доверяйте заправку фреона неквалифицированным мастерам;
не забывайте о обеззараживании системы специальными средствами.

И ситуация, когда на автомобиле Форд Фокус 2 не включается кондиционер, будет случаться достаточно редко.

Проблемы с кондиционером на Форд Фокус 2: возможные решения

кондиционер включается, но воздух не холодный;
холод есть, но нужной температуры добиться не удается;
кондиционер вообще не включается.

Рассмотрим основные причины возможных неисправностей автомобильного кондиционера, а также некоторые способы их диагностики и устранения, в зависимости от начальных проявлений.

Возможные причины недостаточного охлаждения воздуха автомобильным кондиционером

1. Грязный, забитый салонный фильтр.

Салонный фильтр, как и все расходники, рекомендуется менять при прохождении ТО Форд Фокус 2. Если проблема в нем, вы, скорее всего, поймете это и по другим явлениям, кроме неполадок с кондиционером: при отоплении воздух нагнетается медленно, и слабо прогревается; сильно потеют стекла (особенно лобовое); в салоне может появиться неприятный запах. Грязь может проникать достаточно далеко, внутрь испарителя, что очень значительно снижает эффективность охлаждения воздуха. Кроме того, все нижеописанные проблемы с кондиционером могут быть следствием загрязненного, и вовремя не замененного фильтра, и ремонт будет неизбежен.

Если случай не запущенный, решением проблемы будет замена салонного фильтра. Если загрязнение уже глубоко в испарителе, придется снимать кондиционер, чистить испаритель, и после этого дозаправлять элемент охлаждения салона авто хладагентом.

2. Неисправные вентиляторы.

Вентиляторы могут не работать, или вращаться с недостаточной скоростью из-за загрязнения, неисправной электрики, механических повреждений, и т.д. Такую неполадку сложно диагностировать самостоятельно, но ее можно подозревать, если замерить температуру в соплах вентиляции, меняя скорость вращения вентиляторов. Если температура неизменна, можно подозревать неисправность одного или нескольких элементов. Кроме того, работающие вентиляторы издают определенный, хотя и негромкий гул, и если его нет, или звук стал не привычным, скорее всего, понадобится замена или ремонт.

3. Произошла разгерметизация системы, падение давления, утечка хладагента.

Такая проблема встречается, как правило, в начале сезона, после зимы. Решением для этой неисправности является дозаправка кондиционера. Однако, перед дозаправкой, желательно найти причину и место утечки. Сначала стоит попробовать нажать на ниппель трубки кондиционера, и если газ не выходит, или выходит совсем слабо — можно утверждать, что проблема определена.

Дело в том, что масло, находящееся в системе кондиционирования, при ее использовании, смазывает все внутренние сальники, прокладки и уплотнители. А когда кондиционер не включается долгое время, смазка не осуществляется, и они могут рассыхаться и трескаться, что и является причиной разгерметизации и последующей утечки фреона. Кстати, по этой причине система кондиционирования иногда не включается.

Внимательно осмотрите трубки, их стыки и радиатор. Они должны быть плотно прилегающими, неподвижными (относительно друг друга), сухими и без трещин.

Конечно же, на специализированной станции технического обслуживания, проверить это проще и быстрее, с помощью электронных детекторов. Распространена также проверка, когда в систему помещают фреон с ультрафиолетовой присадкой, вы несколько дней ездите с включенным кондиционером, после чего систему проверяют снова — места утечки окрасятся в зеленый цвет, а затем производят ремонт.

Прочие причины, ведущие к неисправности кондиционера в авто

Стоит учесть, что для каждой марки и модели автомобиля, существуют свои нормы заправки хладагента. Она должна быть указана в мануале по автомобилю, либо на таблице под капотом. Кроме того, есть усредненные таблицы и программы, рассчитанные на определенные группы авто.

Масло для системы кондиционирования тоже заправляют по определенным нормам. Например, вовсе не обязательно лить масло при каждой заправке кондиционера, если его утечки не было! Этим правилом заправщики часто пренебрегают, желая продать вам как можно больше. Избыток масла может и отрицательно влиять на эффективность кондиционера, а также скоро потребуется его ремонт.

Неконденсируемые примеси тоже довольно часто встречаются, при заправке кондиционера у недобросовестных исполнителей. Использование таких примесей почти в 100% случаев ведет к тому, что кондиционер не включается, потому что та или иная система выходит из строя. В основном, такие примеси встречаются при использовании дешевого или поддельного фреона.

Кроме того, ряд неисправностей возникает и из-за несоблюдения технологии самого процесса наполнения кондиционера фреоном.

Ford Focus 2 2008 Ищу электросхемы автомобиля Ford Focus II

Здравствуйте. Ищу этектросхемы на а/м Ford Focus 2 двигатель 2л 145л.с. VIN X9FPXXEEDP8K70641 2008г. Заранее благодарю.

Focus 2008-, 2.0L Duratec-HE PFI (145PS), Sea Grey (met)

Номер VIN:	X9FPXXEEDP8K70641
Номер одобрения типа (TAN):	E132001/1160144, E132001/1160157

Основные элементы
Дата изготовления:	20.06.2008
Модельный ряд:	Focus 2008-
Тип кузова:	5-дверный седан
Вариант:	Серия 35
Двигатель:	2.0L Duratec-HE PFI (145PS)
Коробка передач:	5-ступенчатая механическая- MTX75
Привод:	LHD FWD
Токсичность выхлопа:	Токсичность выхлопа IV уровня
Кондиционер:	А/С с двухзон. автом. темпер.контр.
Территория:	(+)»RU»
Лакокрасочное покрытие:	Sea Grey (met)
Тканевая отделка салона:	Cubical / Dark Flint

Причины возникновения проблем

Причины возникновения проблем в работе компрессора кондиционера бывают следующие:

Чаще всего проблемы возникают из-за нарушений герметичности системы. В этом случае кондиционер на автомобиле Ford Focus 2 просто не включится. Для того, чтобы удостовериться, что проблема кроется именно в отсутствии герметичности, откройте капот и надавите на ниппель трубки. Если во время этого действия Вы заметите небольшой поток газа, то можно с уверенностью говорить о том, что проблема
состоит в негерметичности системы кондиционирования. Зачастую негерметичность возникает из-за недостаточного количества смазки, поскольку это может вызвать быстрое изнашивание отдельных деталей, которые разрушаются и этим создают негерметичную среду в системе.
Второй частой причиной возникновения проблем в работе компрессора кондиционера является критичный уровень загрязнения радиатора. Для избегания такого случая, регулярно проводите процедуры по очищению радиатора от грязи и прочих инородных объектов.
Еще одной причиной поломки может являться нарушение в работе электроники. Обычно это происходит из-за обрыва электроцепи. Например, при не работающем датчике давления, не будет работать также и муфта, что скажется и на функционировании всего кондиционера в целом. Помимо этого, может отключиться и датчик фреона, что также делает работу системы кондиционирования невозможной.

Существует еще множество проблем, из-за которых на ФФ2 компрессор кондиционера может выходить из строя

Наиболее часто это происходит после продолжительных холодов, поэтому уделите особое внимание в этот период на работу кондиционера и не пренебрегайте визитом в автосервис для проведения диагностики. Таким образом, Вы сможете сэкономить значительное количество денежных средств и времени в дальнейшем при стабильной эксплуатации системы кондиционирования Вашего автомобиля. При выявлении любого признака, намекающего на наличие неисправности в работе компрессора, посещайте специальные сервисы, которые оказывают услуги по ремонту и обслуживанию автомобилей

При выявлении любого признака, намекающего на наличие неисправности в работе компрессора, посещайте специальные сервисы, которые оказывают услуги по ремонту и обслуживанию автомобилей.

Электорсхемы Ford focus 2

В этой категории вы сможете найти информацию по электрооборудованию Форд Фокус. Сможете узнать о применяемых реле, предохранителях, датчиках, схемах подключения различных электрических узлов в машине, будь то стартер, генератор, аккумулятор, фары, подогрев и т.д. Приведенные здесь схемы будут с цветными иллюстрациями и описаниями принципов работы. Все это поможет максимально быстро понять устройство электрооборудования, а значит и оперативно починить, устранить неисправности.

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы динамической стабилизации автомобиля Ford focus 2 и Ford focus 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Электрические соединения антиблокировочной системы тормозов (Анити Блокировочной Системы) Ford focus 2 и 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы электроусилителя рулевого управления на автомобиле Ford focus 2 и 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы кондиционирования воздуха c климат контролем Ford focus 2 и Ford focus 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы кондиционирования воздуха Ford focus 2 и Ford focus 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы управления двигателем, Электросхема подсоединения датчик положения коленчатого вала,положения распределительного вала, датчик температуры охлаждающей жидкости, датчик детонации, катушки зажигания Ford focus 2 и Ford focus 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы управления двигателем, соединения системы датчиков ГРМ, зажигания, системы охлаждения — датчик положения коленчатого вала,положения распределительного вала, датчик температуры охлаждающей жидкости, датчик детонации Ford focus 2 и Ford focus 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы управления двигателем, подсоединение к педале акселератора и сцепления Ford focus 2 и Ford focus 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы управления двигателем, управление дроссельной заслонкой Ford focus 2 и Ford focus 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы управления двигателем, подключение датчика скорости Ford focus 2 и Ford focus 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы управления двигателем, подключение топливного насоса Ford focus

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы управления двигателем, электросхема подсоединения датчика кислорода на автомобиле Ford focus 2 и 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы контроля скорости Ford focus 2 и Ford focus 3 с механической коробкой передач

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы контроля скорости Ford focus 2 и Ford focus 3 с автоматической коробкой передач.

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы пуска двигателя Ford focus 2 и 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы вентиляции, отопления и кондиционирования воздуха Ford focus 2 и Ford focus 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения системы заряда аккумуляторной батареи Ford focus 2 и 3

Подробности: Родительская категория: Устройство и ремонт автомобиля Ford Focus; Категория: Электросхемы Ford focus

Соединения стеклоочистителя и стеклоомывателя ветрового стекла с обозначением и наименованием применяемых элементов на автомобиле Ford focus 2 и 3 приведены на схеме ниже:

Почему не работает печка Ford Focus 1, 2 и 3? Популярные причины

Скачать PDF

В некоторых случаях нужно в короткие сроки разобраться, почему не работает печка Ford Focus 1, 2 и 3

Особенно это важно решить в зимнее время. Ведь во время холодов просто невозможно эксплуатировать транспортное средство, которое имеет неработающую печку

Тут стоит упомянуть, что никаких особых сложностей с диагностикой возникать не должно. Здесь все достаточно просто, и даже неопытный водитель может найти причину поломки, а также устранить ее. Главное, знать, что и где искать

Обратите внимание, что нужно учитывать все возможные проблемы. Только так можно быстро решить данное недоразумение

Также рекомендуется проверять работоспособность печки перед холодным сезоном, это снизит риск неисправности.

Почему не работает печка Ford Focus 1, 2 и 3, ответ на этот вопрос можно дать, только проведя диагностику автомобиля. Стоит отметить, что конструктивно отопители на всех этих поколениях почти одинаковы, поэтому мы не будем рассматривать их по отдельности. Все перечисленные проблемы могут встречаться на любых поколениях Focus.

Как прописать ключ в иммобилайзер Ford Focus 2 – Taxi Bolt

Штатный иммобилайзер, в отличии от дополнительных систем безопасности, почти никак себя не проявляет на протяжение всего срока службы автомобиля. Есть владельцы, которые искренне удивляются, узнав, что в их Форд Фокус 2 всё-таки установлен иммобилайзер. Работает он корректно и чётко, но у человека есть одна программная недоработка — плохая память.

Мы забываем или теряем ключи, и тогда приходится прописывать в иммобилайзер новый ключ, чтобы получить доступ к автомобилю и иметь запасной мастер-чип. Как прописать ключ в иммобилайзер Форд Фокус 2, выясним прямо сейчас.

Как работает ключ с иммобилайзером Форд Фокус

В каждый из ключей к автомобилю имплантирована пассивная метка. Это значит, что без запроса со стороны иммобилайзера она работать не будет.

Как только транспондер иммобилайзера отправляет запрос, ключ высылает ему свой ID, а охранная система решает, принять его или не принять. На Фокусах второго поколения установлен контроллер, который совмещён с транспондером, а в ключах установлены прошитые метки. Все это хозяйство работает так:

транспондер опрашивает метки в зоне досягаемости рядом с машиной;
получает прописанные ID с одного или нескольких ключей;
если ID ключа соответствует ID, прописанному в памяти транспондера, контроллер разблокирует двигатель и его можно будет запустить, если нет — мотор не заведётся даже в том случае, когда жало ключа идеально подходит к личинке замка зажигания.

Иммобилайзер не даёт завести автомобиль.

Поскольку запасные ключи программируются одновременно с мастер-ключом, то добавлять в память иммобилайзера новый ключ нельзя. Можно только прописать ключи заново вместе с основным. Кстати, если нужно купить отдельно ключ (жало) и отдельно чип, то они продаются в магазинах запчастей.

Артикул ключа

Разобранный ключ зажигания. Код жала 4576593 (это механическая часть выкидного ключа), код чипируемой части — 1337641.

Прописываем ключ в иммобилайзер Форд Фокус 2

Штатный иммобилайзер Фокуса второго поколения позволяет прописывать до восьми ключей.

Этого должно хватить с учётом рассеянности и одного мастер-ключа с красной меткой, который лежит в надёжном месте вне автомобиля. Когда мы будем прописывать ключи, все он должны находиться в салоне автомобиля, а мы будем сидеть на водительском месте с плотно закрытыми дверьми, чтобы не сбивать систему посторонними сигналами и внутрисистемными конфликтами.

Чтобы запрограммировать новый ключ с высокочастотной дистанционкой, вставляем любой ключ в замок зажигания.
Поворачиваем его до второго положения 4 раза в течение шести секунд.
Ставим ключ в нулевое положение и слышим зуммер. Это говорит о том, что система готова в течение десяти секунд прописать другие ключи.
Берём новый ключ и нажимаем на любую кнопку дистанционки. Слышим подтверждающий зуммер.
Ту же операцию проделываем с остальными программируемыми ключами, после каждого нажатия на кнопку нового ключа должен быть слышен зуммер. Это касается и оригинальных ключей. Из зажигания ключ не вынимаем.
Включаем зажигание, устанавливаем ключ во второе положение, не трогая остальные ключи.

Признак	Причина
Затрудненный запуск мотора ФФ2 на горячую	Недостаточный заряд АКБ
(рестайлинг)	Низкое качество горючего
Нестабильная подача искры
Силовой агрегат схватывает, запускается и глохнет (на холодную)	Некорректная работа топливного насоса
Нестабильная подача напряжения
Физический износ щеток
Стартер слабо крутит в мороз	Сторонне механическое повреждение
Короткое замыкание обмотки
Повреждение якоря
Характерно как для дизеля, так и бензинового типа. Причина в засорении топливного фильтра
Мотор плохо набирает обороты
При подъеме на горку двигатель заглох	Недостаточное количество топлива в баке, из-за наклона насос не смог закачать в систему
Силовой агрегат детонирует, троит	Нестабильная работа свечей зажигания
Периодическая подача искры
Почему глохнет мотор при резком нажатии педали акселератора на горячую	Чаще всего, перелив топлива, вследствие чего силовой агрегат давится горючим, поступаемого объема воздуха недостаточно для воспламенения
