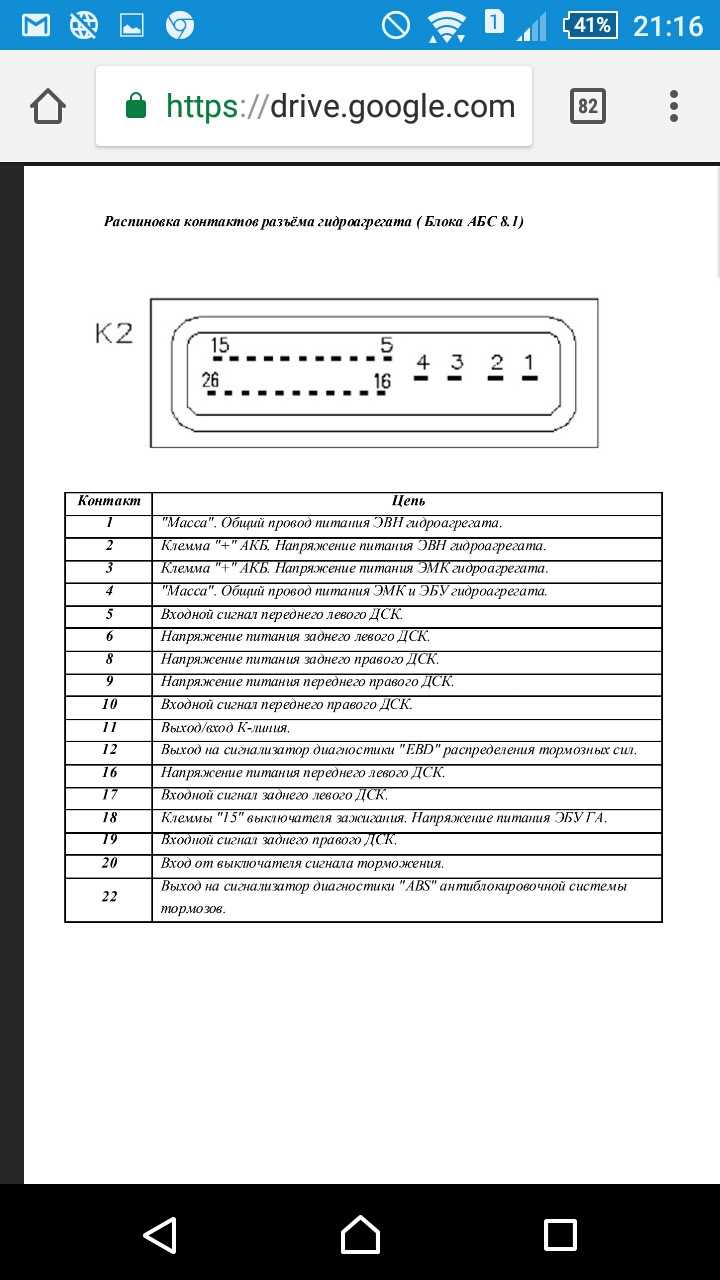

Блок абс лада гранта распиновка

Разъем для гидроагрегата АБС 2190, 21901 с проводами

Уважаемые покупатели, во избежание ошибок при отправке разъема 1928405167R для гидроагрегата АБС 2190, 21901 нового образца с проводами, в строке «Комментарий» указывайте для какого Блока ABS, модель вашего автомобиля, год выпуска.

Контактный носитель 1928405167R с проводами для подключения к блоку управления (гидроагрегата) АБС 21900-3538010-00 / 21901-3538010-01 используется в автомобилях Лала Калина, Приора, Гранта и их модификаций и для прошивки блоков управления. Может быть использован для самостоятельного изготовления кабеля прошивки блока ABS или другого. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке достаточной для программирования блока ABS. Можно ставить на автомобиль.

Гидроагрегат (АБС) ABS 2190/ 21901 Bosch для автомобилей с МКПП и АКПП, чаще всего заменяется следующими терминами: блок системы курсовой устойчивости, блок управления АБС, блок гидроагрегата тормозов АБС, агрегат антиблокировочной системы тормозов. Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

При резком торможении на скользкой дороге могут возникнуть проблемы. Антиблокировочная система (ABS) принимает на себя это действие и бережет Ваши нервы.

Блок 21901 Bosch входит в систему курсовой устойчивости автомобиля с АКПП. Конструктивно состоит из электронного блока управления (ЭБУ 0 265 242 344), гидромодулятора и содержащего электромагнитные клапаны (ЭМК), обратный насос и электродвигатель возвратного насоса (ЭВН).

Гидромодулятор по полученным командам, включая или отключая электромагнитные клапаны, уменьшает, увеличивает или фиксирует непрерывным давление тормозной жидкости в колесных тормозных цилиндрах, обеспечивая тем самым наилучшее корректирование тормозных сил. При снижении давления излишняя тормозная жидкость перекачивается возвратным насосом в основной тормозной цилиндр.

Антиблокировочная система тормозов (АБС) является частью рабочей тормозной системы автомобиля и предуготовлена для механического регулирования степени проскальзывания колес в направлении их вращения во время торможения за счет метаморфозы давления тормозной жидкости в рабочих тормозных цилиндрах с намерением предупреждения потери управляемости и устойчивости автомобиля и возрастания производительности торможения.

Блок управления ABS 2190/ 21901 непрерывно проверяет блокирование каждого колеса и управляет каждым клапаном, чтобы регулировать давление тормозной жидкости, если требуется.

Блок управления ABS 2190/ 21901 также проверяет, что компоненты работают должным образом и выключает ABS при обнаружении сбоев.

При неисправности блока управления ABS 2190/ 21901, тормозная система работает как стандартная тормозная система.

Другие артикулы товара и его аналогов в каталогах: 1928405167R.

Применяемость: ВАЗ 2170, ВАЗ 2192, ВАЗ 2194, ВАЗ 21925, ВАЗ 2190.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как проявляются неполадки гидроагрегата АБС у автомобиля семейства ВАЗ.

Как самостоятельно заменить гидроагрегат АБС на автомобиле семейства Ваз.

При демонтаже гидроагрегата и трубопроводов принять меры по исключению разлива тормозной жидкости.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Можно ли отключить АБС на автомобиле

Стоит знать, что месторасположение блока предохранителей может быть различным. Иногда их можно обнаружить под капотом, в других случаях они оказываются в салоне. Иногда разные предохранители присутствуют в одном и том же автомобиле в разных местах. В этом случае стоит осуществлять отключение через тот компонент, который расположен в салоне.

Кроме того, учтите, что отключение АБС может негативно повлиять на отдельные узлы машины. В любом случае отключение этой системы должно рассматриваться как временная мера. Самый доступный способ отключения АБС – выдернуть соответствующий предохранитель из блока.

Полезна ли ABS?

Прежде всего, ABS работает молниеносно. Благодаря бдительным датчикам она постоянно контролирует скорость вращения всех колес и немедленно реагирует на увеличение заноса. Это позволяет безопасно проходить сложные повороты, а на прямой дороге (также сухой, с разной степенью сцепления) значительно уменьшает тормозной путь. Некоторые эксперты подсчитали, что автомобиль без ABS будет тормозить на мокром асфальте на 45 м дальше, чем автомобиль с ABS! При отсутствии осадков различия находятся в пределах нескольких метров.

В некоторых ситуациях ABS увеличивает тормозной путь, например, при наличии рыхлого слоя (снег, песок, листья) на поверхности с хорошим сцеплением. На автомобиле без АБС заблокированные колеса прорываются через рыхлый слой и происходит увеличение тормозного усилия, если система работает, автомобиль находится на слое с меньшим сцеплением дольше.

Принцип работы ABS

Чтобы понять, как работает антиблокировочная система тормозов, необходимо рассмотреть возможные варианты ее срабатывания.

В принципе, существуют три фазы работы ABS:

• сброс давления в рабочем цилиндре;
• удержание давления в рабочем цилиндре;
• увеличение давления.

Работа и контроль осуществляются по определению частоты вращения колеса. После начала торможения (нажатия на педаль тормоза), антиблокировочная система определяет частоту его вращения. Если колесо прекратило вращаться и начало скользить, об этом сигнализирует датчик скорости.

Тогда блок управления открывает выпускной клапан и прекращает подачу в тормозной цилиндр тормозной жидкости. Когда колесо начнет вращаться и его скорость вращения превысит установленный предел, антиблокировочная система закрывает выпускной и открывает впускной клапан.

При продолжении торможения все этапы повторяются, пока не остановится машина.

Как сбросить ошибку ABS

Антиблокировочная система регулирует не только торможение, но и участвует в системе курсовой устойчивости и других электронных устройств Лада Веста. Появление ошибки ABS приводит к нарушению нормальной работы устройства и даже иногда к отключению всей системы.

Коды неисправности ABS LADA Vesta, зажигающие индикацию на приборной панели:

• U 0416 – ошибка контроллера ESP;
• U 0415 – некорректные данные ABS;
• U 0122 – отсутствие сигнала ESP;
• U 0121 – нет данных системы ABS.

Первые два сигнала часто указывают на повреждение датчиков и контактов. Иногда индикация появляется при различии давления и рисунка шин автомобиля.

После тестирования необходимо сбросить код ошибки, иначе системы Лада Веста не будут работать в нормальном режиме. Удаление кода осуществляют специальной программой через сканер.

Чтобы избежать появления ошибок в дальнейшем, нужно придерживаться правил:

• не разряжать аккумулятор;
• периодически проводить диагностику электрической схемы автомобиля;
• регулярно проверять плотность контактов датчиков и клемм.

Текущий технический уход за автомобилем не требует больших затрат, но помогает избежать дорогих ремонтов.

Отзывы владельцев Лада Веста об ABS:

Главная задача ABS

Благодаря этой системе колеса автомобиля не блокируются и водитель сможет им управлять, даже выжав педаль тормоза «в пол». Автомобиль с работающей ABS реагирует на поворот руля, пусть и с некоторой задержкой. Так можно избежать ДТП или минимизировать его последствия, а заодно снизить скорость и увернуться от препятствия.

Представим, перед водителем кто-то резко оттормаживается. Автомобиль без ABS пойдет по инерции строго прямо, как бы водитель не крутил руль. Автомобилем с ABS можно как-то управлять, и самое главное — тормозной путь будет сильно короче, а значит будет больше шансов не догнать чужую машину. Даже если это случится, повреждения будут менее критичными и за ремонт удастся заплатить гораздо меньше.

Но в некоторых случаях тормозной путь машины с ABS может быть длиннее. Например, если машина на летней резине зимой, если под колёсами песок, земля или неприкатанный снег.

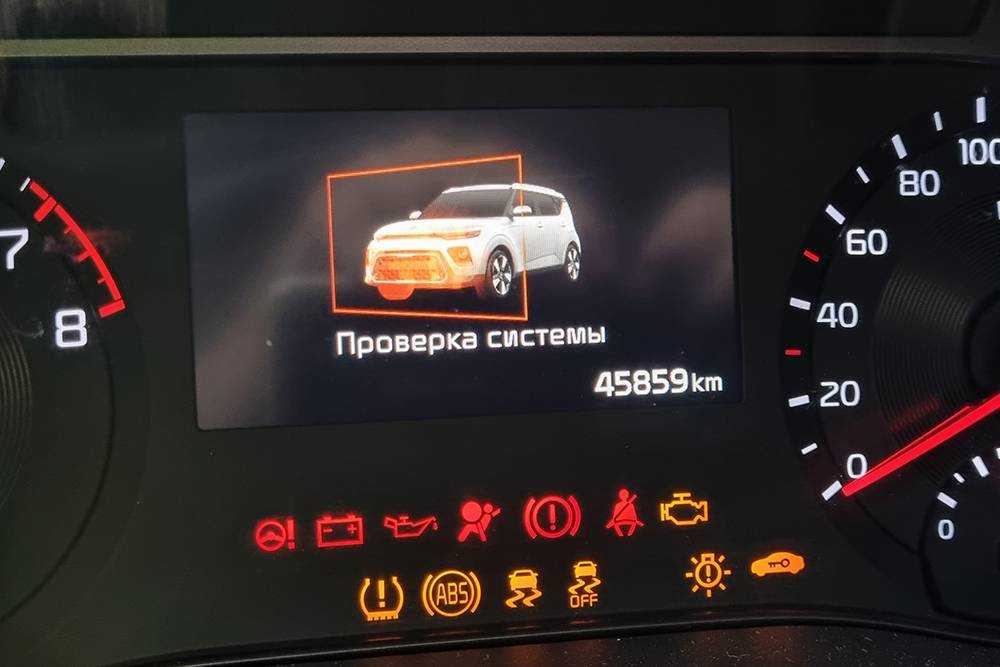

При повороте ключа зажигания загораются все контрольные лампы, и одна из них — лампа ABS. Если она не погасла после запуска двигателя — система неисправна, необходимо срочно записаться на диагностику

Датчики индуктивного типа

Для работы датчиков, установленных в передних тормозных механизмах, на корпусах наружных шарниров приводов передних колес выполнены зубчатые венцы.

Для работы датчиков, в задних механизмах под тормозными барабанами установлены задающие диски.

Рис. 4. Датчик скорости заднего колеса

Импульсные сигналы с датчиков поступают в блок управления.

При блокировке одного из колес гидромодулятор по команде блока управления ограничивает давление в соответствующем канале.

При обнаружении неисправности блок управления информирует водителя с помощью контрольной лампы на щитке приборов.

Определить неполадку можно по кодам неисправности.

Неисправность АБС может быть вызвана отказом датчиков вращения колес или неисправностью самого гидравлического блока клапанов.

При отказе АБС работоспособность тормозной системы сохраняется, но эффективность торможения снижается.

Снятие гидроагрегата АБС

Устанавливаем автомобиль на подъемник или смотровую канаву.

Отсоединяем штекерную колодку проводов от гидроагрегата.

Отсоединяем тормозные трубки, идущие к тормозным механизмам от гидроагрегата антиблокировочной системы. Устанавливаем заглушки на трубки и отверстия в гидроагрегате.

Отсоединяем трубки первичного и вторичного контура главного цилиндра от гидроагрегата АБС.

Головкой на 13 откручиваем два болта крепления кронштейна гидроагрегата к переднему лонжерону.

Снимаем гидроагрегат с кронштейном в сборе.

Ключом на 10 откручиваем гидроагрегат от кронштейна.

Установка гидроагрегата

Устанавливаем гидроагрегат на кронштейн и закрепляем гайками. Момент затяжки гаек 7 – 10 Нм.

Устанавливаем гидроагрегат с кронштейном в сборе на кузов автомобиля и закручиваем два болта с шайбами крепления гидроагрегата к левому лонжерону.

Извлекаем заглушки и присоединяем трубки к гидроагрегату АБС. Момент затяжки штуцеров трубок 15 – 18 Нм.

Присоединяем штекерную колодку. Устанавливаем аккумулятор. Прокачиваем систему тормозов.

Снятие и установка датчика и ротора АБС переднего колеса

Устанавливаем автомобиль на подъемник или смотровую канаву.

Отсоединяем колодку жгута датчика скорости переднего колеса от переднего жгута проводов.

С помощью плоской отвертки извлекаем держатель колодки жгута датчика скорости из отверстия в кузове автомобиля.

Снимаем жгут датчика из кронштейнов на стойке передней подвески и кузове автомобиля.

Головкой TORX E8 откручиваем болт крепления датчика скорости к кронштейну на поворотном кулаке и снимаем датчик.

Установка датчика скорости переднего колеса

Перед установкой наносим смазку АЗМОЛ ЛСЦ-15 на сопрягаемые отверстия. Устанавливаем датчик в обратном порядке. Момент затяжки болта крепления датчика 6 – 9 Нм (0.6 – 0,9 кгсм).

Если необходимо заменить ротор АБС переднего колеса, то заменяем привод в сборе: (привод правого переднего колеса дет. 11180-2215010-10, привод левого переднего колеса дет. 21700-2215011-00) или шарнир наружный в сборе (дет. 11186-2215012-00).

Снятие датчика скорости и ротора заднего колеса Лада Гранта

Устанавливаем автомобиль на подъемник или смотровую яму.

Отсоединяем штекерную колодку жгута датчика скорости заднего колеса от жгута проводов.

С помощью плоской отвертки извлекаем держатель колодки жгута датчика скорости из отверстия в кузове автомобиля.

Снять жгут датчика скорости заднего колеса из скоб крепления, расположенных на рычагах задней подвески и кузова автомобиля.

Головкой TORX E8 отворачиваем болт крепления датчика скорости к кронштейну.

Снимаем датчик скорости заднего колеса.

Перед установкой датчика скорости, смазываем консистентной смазкой сопрягаемые детали.

Момент затяжки болта крепления датчика 6 – 9 Нм.

Снятие ротора заднего колеса

Установить автомобиль на подъемник и снять заднее колесо.

Головкой на 7 откручиваем направляющие штифты крепления барабана.

Вставляем штифты в отверстия тормозного барабана с резьбой и вкручиваем последовательно штифты. Тем самым, спрессовывая тормозной барабан.

Снимаем тормозной барабан

Извлекаем ротор заднего колеса

В задней колодке автомобиля с системой АБС отверстие, в которое входит наконечник датчика скорости

Установка

Наносим смазку на посадочный поясок ступицы смазку, устанавливаем тормозной барабан и заворачиваем направляющие штифты. Момент затяжки штифтов 7 – 15 Нм. Устанавливаем колесо.

И всё же ABS не панацея

Специалисты считают, что наличие в автомобиле ABS создает у водителя иллюзию безопасности, в результате чего он не учитывает, что ABS не создает сцепления с дорогой – это прерогатива протектора и размеров пятна контакта покрышек колес. Да, ABS предотвратит блокировку тормозов и позволит сохранить контроль над курсовой устойчивостью и поворачиваемостью, но она не гарантирует уменьшения тормозного пути. Когда речь идет о сухих и нескользких дорогах, бывает как раз наоборот – тормозной путь оказывается больше, чем у обычного автомобиля, но понимание этого приходит, к сожалению, слишком поздно.

Другой вопрос – могут ли ABS всегда достоверно распознавать ситуацию? Помнится, журналисты World Off Road во время испытаний внедорожников моделировали неудачный въезд на холм: потеря сцепления на полпути вверх, сильное нажатие на педаль тормоза, чтобы удержать машину на склоне, включение задней передачи – и мягкий спуск с горы, используя торможение двигателем. Все шло нормально, пока не пришел черед Ford Explorer, а затем и Mitsubishi Pajero, оснащенных ABS. Джипы упрямо скатывались с холма, несмотря на то, что испытатели выжимали педаль тормоза до упора: система воспринимала небольшое скольжение вниз на сыпучем склоне и резкое нажатие на тормоз в этот момент как команду разблокировать колеса. В результате и Ford, и Mitsubishi не могли удержаться на склоне без применения “ручника”. Нетрудно представить, чем чревата подобная ситуация в реальной жизни, если склон достаточно длинный, коллизия приключилась ближе к вершине, водитель растерялся (или не действует стояночный тормоз), а сзади уже пристроилась какая-нибудь машина.

Словом, как бы ни была хороша ABS в плане улучшения активной безопасности автомобиля, главным по-прежнему остается водитель, который обязан критически осмысливать дорожную ситуацию и реальные возможности своего “железного друга”.

Закрытая система с 33-ходовыми электромагнитными клапанами

Разработанная первоначально компанией Bosch система регулирует тормозное усилие (модуляцию тормозного усилия 3/3-ходовыми электромагнитными клапанами.

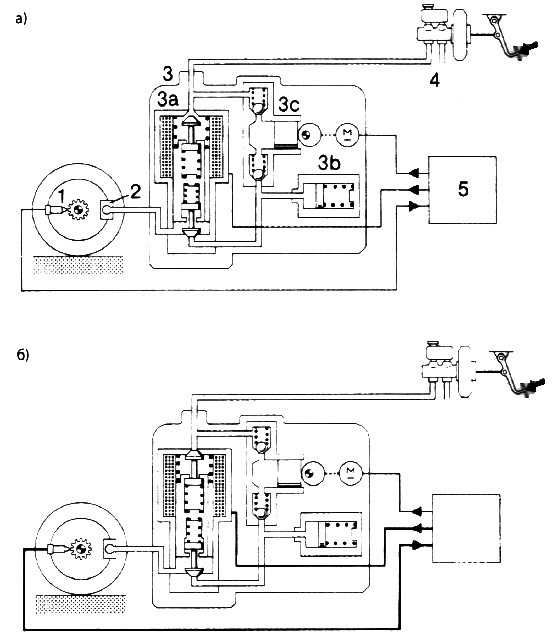

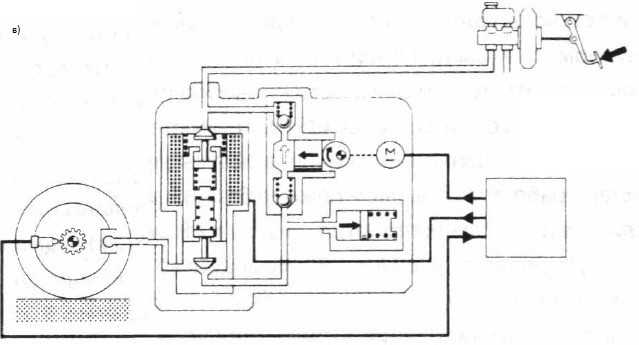

На рисунке а, б и в представлен процесс регулирования для каждого колеса.

В состоянии покоя (обесточенном состоянии) электромагнитный клапан позволяет усилию, создаваемому водителем на главном тормозном цилиндре при нажатии на педаль тормоза беспрепятственно воздействовать на колесный тормозной цилиндр. Этот процесс соответствует обычной работе тормозной системы. Тормозное усилие повышается и замедляет колесо. Если блок управления на основании сигнала датчика угловой скорости вращения колеса определяет слишком быстрое замедление колеса по сравнению с контрольной скоростью, то электромагнитный клапан сначала нагружается половиной максимального тока, в результате чего доступ к главному тормозному цилиндру перекрывается, что препятствует дальнейшему повышению давления в колесном тормозном цилиндре.

Если после этой стадии «удержания тормозного усилия» скорость вращения колеса не увеличится, а будет снижаться дальше, то электромагнитный клапан подается максимальный ток, вследствие чего открывается обратная магистраль, а тормозное усилие в колесном тормозном цилиндре уменьшается. В результате силы трения покоя дорожного полотна колесо снова ускоряется. Как только скорость примерно достигнет контрольного значения, блок управления обесточивает электромагнитный клапан, который снова возвращается в исходное положение (т.е. обратная магистраль перекрывается, тормозное усилие может уменишаться беспрепятственно). Цикл может быть начат сначала.

Чтобы поддержать тормозное усилие в главном тормозном цилиндре и обеспечить снижение усилия через накопитель, насос обратной подачи подает тормозную жидкость от накопителя во впускную магистраль главного тормозного цилиндра. Этот процесс заметен по пульсации педали тормоза. Обычно именно по этому признаку водитель определяет момент срабатывания системы ABS.

Регулирование тормозного усилия блоком управления электромагнитными клапанами происходит практически до полной остановки автомобиля либо до отпускания водителем педали тормоза и уменьшении тормозного усилия, свидетельствующего об отсутствии опасности блокировки колеса.

При выходе из строя системы ABS электромагнитные клапаны находятся в обесточенном состоянии, в результате чего тормозная система работает в обычном режиме без ABS-регулирования.

Если вдруг, что маловероятно, система ABS во время процесса регулирования в результате самодиагностики обнаружит неисправность, то, насколько это будет возможным, система продолжит регулирование торможения до конца.

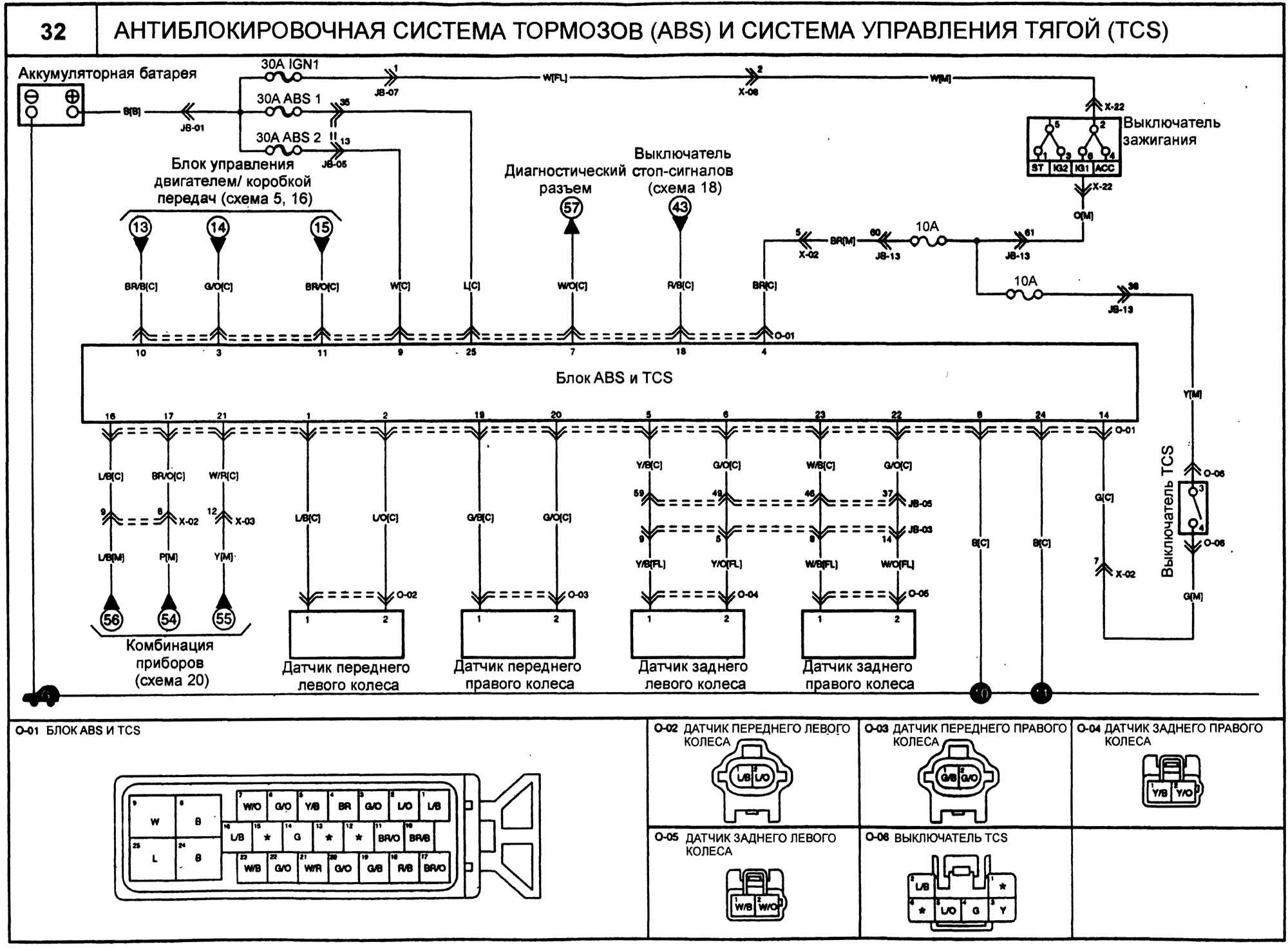

На рисунке при помощи принципиальной электрической схемы представлены входы и выходы блока управления, а также взаимосвязь компонентов системы.

При включении зажигания (клемма 15) электронное реле защиты (КЗ) замыкается и соединяет клемму 30 с клелммой 31, в результате чего на блок управления (контакт 1) и на цепь управления (86) клапанного реле (К1) и реле двигателя (К2) подается «плюс» аккумуляторной батареи. Через контакты 10, 20 и 34 блок управления постоянно соединен с массой.

Через клемму 15 также подается питание на сигнальную лампу системы ABS (Н1). Она горит до тех пор, пока не будет соединена с массой через кабель 1 при помощи клапанного реле через клемму 87а или через контакт 29 блока управления.

Если блок управления через контакт 27 подает массу на разъем 87 клапанного реле, то последнее срабатывает и черезразъем 87 соединяет электромагнитные клапаны с клеммой 30. Работа клапанного реле контролируется блоком управления через контакт 32.

Функция сигнальной лампы проверяется блоком управления через контакт 29.

Через контакт 14 блока управления контролируется реле двигаеля, после того как оно будет включено контактом 28 на основании сигнала массы.

Это происходит, когда во время ABS-регулирования на насос обратной подачи подается питание от «плюса» аккумуляторной батареи. В этом случае блоком управления на основании сигнала массы управляются также электромагнитные клапаны.

Вce это зависит от частоты переменного напряжения датчиков угловой скорости вращения (В1).

Вход выключателя стоп-сигналов служит дополнительной защитой так же, как и сигнал работы двигателя через клемму 61 генератора. Сигнальная лампочка гаснет только при работающем двигателе с исправным генератором, поскольку при ABS-регулировании необходим запас энергии.

Что такое торможение, и как надо тормозить

Только на первый взгляд кажется, что самое главное – не опоздать нажать на тормоз, тогда автомобиль остановится. На самом деле все гораздо сложнее.

Вот самый простой пример – автомобиль движется на скорости, водитель заметил опасность, резко нажал на тормоз, а машина выскочила на встречную полосу. А если повезет, то на обочину или на столб.

Если при этом хотя бы одно колесо блокируется (перестает крутиться и замедляться, а начинает просто скользить по дорожному покрытию), тогда тормозной путь увеличивается, а также значительно возрастает возможность заноса автомобиля в сторону заблокированного колеса.

Такая система торможения позволяет гораздо эффективней останавливать машину, особенно на скользкой и обледенелой дороге.

Конечно, это очень страшно, когда к тебе начинает приближаться, например, задний борт грузовика, а ты должен отпустить педаль тормоза. Если не можешь с этим справиться – не садись за руль или покупай автомобиль с ABS.

Варианты систем ABS

В настоящее время предлагается несколько версий ABS в зависимости от конфигурации тормозных контуров, конфигурации привода и трансмиссии, функциональных требований и бюджета. Наиболее популярным распреде­лением тормозных сил является диагональное разделение (Х-образная конфигурация тор­мозных контуров), менее популярным — раз­деление передних и задних колес (Н-образная конфигурация тормозных контуров). Конфи­гурации HI и НН (например, в Daimler Maybach) являются специализированными и редко ис­пользуются в сочетании с ABS. Варианты систем ABS различаются по количеству каналов управления и датчиков угловых скоростей колес.

4-канальная система ABS с 4 датчиками

4-канальные системы ABS с 4 датчиками (рис. «Варианты систем ABS» ) позволяют индивиду­ально регулировать тормозное давление на каждом колесе по четырем гидравлическим каналам, с разделением тормозных контуров между передними и задними колесами (для ll-образной конфигурации тормозных конту­ров) или диагональным распределением (для Х-образной конфигурации тормозных конту­ров). У каждого колеса есть свой датчик, из­меряющий угловую скорость.

Пример HTML-страницы

Для сегмента сверхкомпактных автомо­билей с рабочим объемом двигателя до 660 куб.см (MIDGET) японского рынка был разработан сильно упрощенный вариант ABS. Он положил конец демпфирующим камерам и возвратным насосам. Небольшое количество компонентов по сравнению с традиционными системами обеспечивает значительную эко­номию, но имеет и ряд функциональных не­достатков. Производство систем этого типа постепенно прекращается.

3-канальная система ABS с 3 датчиками

Вместо привычного расположения с отдель­ным датчиком угловой скорости на каждом колесе в этом варианте у задних колес име­ется один датчик, устанавливаемый в диф­ференциале. В силу характеристик диффе­ренциала он позволяет измерять разность угловых скоростей колес с определенными ограничениями. Характеристики управления SL для задних колес, т.е. параллельное соеди­нение тормозов двух задних колес, позволяют обойтись одним гидравлическим каналом для (параллельного) регулирования давления за­дних колес.

Гидравлические 3-канальные системы требуют II-образной конфигурации тормозных конту­ров (разделение передних и задних колес).

Системы с 3 датчиками можно исполь­зовать только в автомобилях с задним при­водом, главным образом, в грузовиках. Количество автомобилей, оснащаемых такими системами, падает.

2-канальная система ABS с 1 или 2 датчиками

2-канальные системы ABS начали производить из-за небольшого количества требуемых компонентов и, соответственно, возможности экономии затрат. Их популярность была огра­ничена, так как их функциональность была не­достаточной. Эти системы сейчас практически не используются в автомобилях.

Некоторые продаваемые в США лег­кие грузовики с межосевым разделением тормозных контуров все еще оснащаются системами RWAL (Rear Wheel Anti-Lock, антиблокировочная система для задних колес) — специальными упрощенными версиями 2-канальной системы ABS, состоящими из датчика на дифференциале заднего моста и одиночного управляющего канала (без воз­вратного насоса), предотвращающего блоки­ровку задних колес. При достаточно большом тормозном давлении передние колеса все равно могут заблокироваться, что приводит к риску потери управляемости при опреде­ленных условиях.

Такая система не отвечает функциональным требованиям, предъявляемым к системам ABS Категории 1.

Использование ABS на мотоциклах

За последние годы удалось существенно сни­зить размер и массу систем ABS. В результате серийно производимые системы ABS стали привлекательной опцией для мотоциклов. Следовательно, этот класс транспортных средств сможет воспользоваться преимуще­ствами ABS как системы безопасности.

Автомобильная система для использова­ния в мотоциклах модифицируется. Вместо привычных восьми 2/2-ходовых клапанов в гидравлическом блоке у автомобилей (с Х-образной конфигурацией тормозных кон­туров), у мотоциклов обычно применяется четыре клапана. Алгоритм управления также кардинально отличается от используемого в автомобильной системе ABS.

Другие варианты системы появились в результате спроса на комбинированные тор­мозные системы (CBS), т.е. системы, в которых и передними, и задними тормозами можно управлять либо педалью, либо ручным ры­чагом, возможно в сочетании с отдельными средствами активации передних тормозов. Для этого типа требуется 3-канальный гидравличе­ский блок. Однако конструкция варианта CBS сильно зависит от модели мотоцикла.

Простейший способ торможения автомобиля

Многие водители считают, что чтобы быстро остановить автомобиль, необходимо нажать и удерживать педаль тормоза (тормоз в пол). Безусловно, такой способ заставит автомобиль остановиться, но такое торможение не будет эффективным.

При торможении в пол происходит блокировка колес, т.е. колеса автомобиля перестают вращаться. На первый взгляд кажется, что с заблокированными колесами автомобиль остановится быстрее. Но это только на первый взгляд. Вспомним небольшой элемент школьного курса физики: «Сила трения покоя всегда больше, чем сила трения скольжения». Т.е. если колеса автомобиля катятся (незаблокированы), то автомобиль затормозит быстрее, чем в случае с заблокированными колесами. Это обусловлено тем, что в первом случае пятно контакта колес автомобиля находится в неподвижном состоянии относительно дорожного полотна, т.е. действует сила трения покоя. Во втором же случае, когда колеса автомобиля заблокированы, на него действует сила терния скольжения.

Существует также второй недостаток простейшего способа торможения — автомобиль с заблокированными колесами полностью теряет управляемость. Т.е. если в повороте заблокировать колеса, то автомобиль продолжит свое движение по инерции прямо, а не в сторону повернутых колес.

Очевидно, что простейший способ торможения несовершенен, а иногда и опасен. Поэтому для помощи водителю при торможении были разработаны специальные антиблокировочные системы тормозов (АБС).

Преимущества и недостатки системы

Рассмотрим основные плюсы системы АБС:

• сохраняет управляемость и устойчивость автомобиля при экстренном торможении, плохой погоде и т.д.;
• в большинстве случаев уменьшает длину тормозного пути;
• повышает эффективность процесса торможения;
• обеспечивает лучшую маневренность автомобиля на скользком дорожном покрытии.

Антиблокировочная система имеет и недостатки: ее использование увеличивает тормозной путь на мягких грунтах (песок). На таких покрытиях колеса наоборот необходимо блокировать. В последних поколениях ABS данный недочет практически устранен: система «научилась» определять тип поверхности, а после реализовывать отдельный алгоритм под определенное покрытие.

Источник

Как пользоваться ABS и быть готовым к тому, что она сработает

Система не требует от водителя каких-то особых навыков. Он просто оценивает дорожную ситуацию и нажимает на педаль. Тем не менее ABS может испугать неопытного водителя: когда система работает на педали тормоза, будет сильная вибрация. Это работают насос и клапаны, которые регулируют давление в разных частях тормозной системы.

Автомобилем, у которого сработала ABS, управлять сложнее. Реакции на поворот руля очень замедленны и менее точны. Водителю нужно понимать, что при торможении с ABS рулить нужно с опережением. Если рядом нет других автомобилей или препятствий — поверните руль сильнее, чем при обычной езде.

Если ваш опыт вождения скромный, то лучше познакомиться с ABS заранее. Для этого подойдет пустая парковка или площадка с асфальтовым покрытием — эксперименты с ABS на неровных грунтовых дорогах и площадках не дадут нужного опыта. Выполните несколько экстренных торможений — резко нажимайте педаль тормоза до упора. Начните с торможения с 30 км/ч, потом увеличьте скорость. Помните о безопасности и ПДД.

Когда экстренное торможение по прямой будет уже понятным, попробуйте тормозить с ABS и маневрировать. Желательно повторить эти упражнения в разных погодных условиях: на сухом асфальте, на мокром и зимой, на снежном и ледяном покрытиях. Это не сделает вас профессиональным водителем, но даст понимание, как ведет себя автомобиль при резком торможении и чего ждать от системы ABS. Однажды эти знания могут спасти как минимум бампер.

Достоинства и недостатки

К другим достоинствам этой системы также относятся:

• сохранение траектории движения во время торможения при входе в поворот;
• при торможении допускается маневрирование;
• удобство для начинающих водителей.

Но АБС не идеальна. При определенных условиях эта система может некорректно функционировать и допускать ошибки. А это сказывается на эффективности торможения и может несколько дезориентировать водителя.

Такими условиями являются:

• дорога с проблемным покрытием;
• песок;
• лед;
• покрытие с ухабами, «гребенка».

В общем, АБС отлично работает только на ровной дороге с хорошим сцеплением колес с полотном. В иных случаях система ABS может допустить ошибки.

К примеру, на проблемной трассе с часто чередующимся покрытием (асфальт меняется со щебенкой или иным насыпным материалом) система не сможет подобрать оптимальное усилие на механизмах, из-за чего тормозной путь увеличивается.

При слете с дороги АБС также не «помощник». Здесь блокировка – лучшее средство для максимально быстрой остановки авто.

К особенностям антиблокировочной системы можно отнести также некоторое опоздание включения в работу при движении на высоких скоростях (свыше 130 км/ч). Просто блоку управления при таких условиях нужно некоторое время, чтобы произвести расчеты и задействовать гидроблок.

На малых же скоростях (10-15 км/ч) система и вовсе отключается. Если это остановка на ровном покрытии, то отключение АБС никак не сказывается, а вот при торможении на спуске деактивация системы может оказать негативное влияние.

Отметим, что отключение АБС – условное понятие, поскольку система работает постоянно и выключить ее невозможно. Здесь деактивацию следует понимать, как переход в «ждущий режим». То есть она снова активизируется и начнет выполнять свою функцию при последующем нажатии на педаль тормоза. Единственное, когда она не включится – это торможение при движении на малых скоростях.

ABS не всесильна

Наличие и работа системы ABS на автомобиле значительно упрощает процесс торможения и делает его более эффективным, особенно для начинающих водителей. Но в то же время ей присущи определенные недостатки, и при управлении машиной их надо учитывать.

Здесь, кстати, надо отметить, что когда работает антиблокировочная система, то ее срабатывание ощущается как вибрация на педали тормоза.

Из тех случаев, когда явными становятся недостатки в работе системы, можно отметить такие.

1. Эффективность работы ABS зависит от качества дорожного покрытия. На неровной дороге, кочках, брусчатке у автомобиля тормозной путь с такой системой несколько увеличивается. Дело в том, что когда колесо подпрыгивает на неровностях и находится в полете, т.е сцепления с дорогой нет, ABS дает команду на снятие торможения. Но в тот момент, когда колесо опять начинает контактировать с покрытием, установленная сила торможения оказывается неоптимальной и тормозной путь увеличивается. Парировать этот эффект можно снижением скорости движения и увеличением дистанции.
2. Увеличение тормозного пути на смешанном покрытии – в тех случаях, когда чередуются участки, например, асфальт – вода – асфальт – снег — лед. В этом случае происходит следующее – система отпускает тормоза на скользком участке, при попадании колеса на нормальное покрытие установившегося тормозного усилия оказывается недостаточно, вследствие чего тормозной путь увеличивается.
3. Торможение на рыхлом, сыпучем покрытии (песок, рыхлый снег). В этом случае тормозной путь с ABS увеличивается. Дело в том, что если на песке автомобиль пойдет юзом, то перед колесом появляется валик из песка (эффект плуга), а он значительно эффективнее будет останавливать машину. В такой ситуации торможение юзом будет лучше.
4. Система перестает работать при остановке. При низкой скорости движения система ABS отключается и не работает. Это может оказаться очень неприятным моментом при движении на скользком уклоне. Об этом надо помнить и быть готовым к своевременным действиям, например, – воспользоваться ручным тормозом для остановки.

Однако такая система торможения имеет некоторые особенности, и необходимо быть готовым к их проявлению при движении.

Мне нравится2Не нравится
