Как отремонтировать головку блока цилиндров двигателя змз-405, змз-406

Часть 2. Замена прокладки, цепей ГРМ и гидрокомпенсаторов ЗМЗ 406.

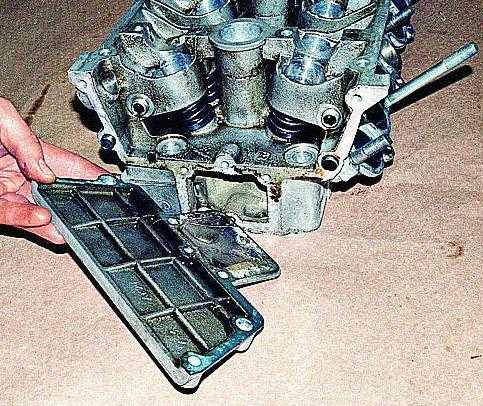

Итак, продолжаем разборку мотора. Снимаем переднюю крышку гбц, затем откручиваем болты крепления успокоителей

и снимаем только верхний, нижний пока оставляем на месте

Затем откручиваем и снимаем крышку гидронатяжителя цепи

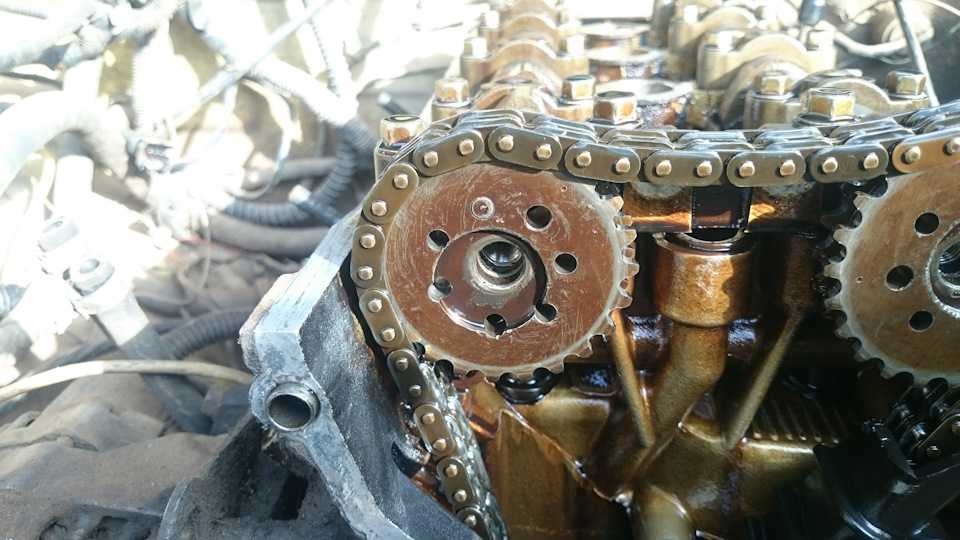

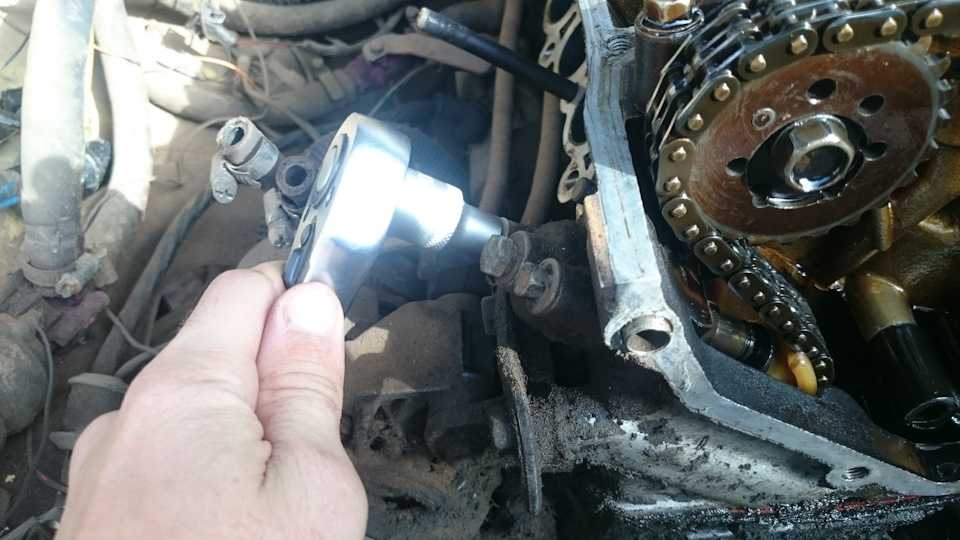

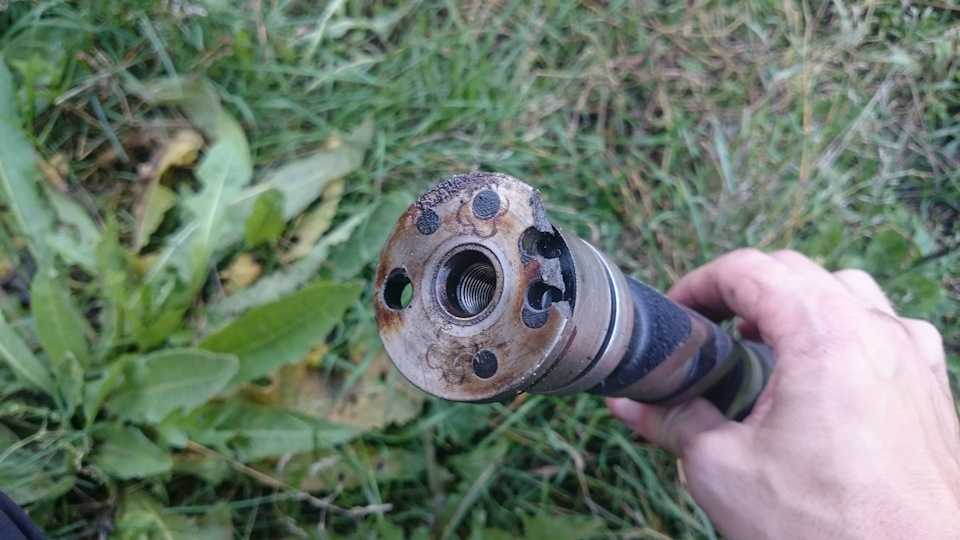

и вытаскиваем сам гидронатяжитель.Затем отворачиваем шестерни распредвала и не сильными ударами молотка сбиваем их, обратите внимание, штифт в это время должен находиться вверху,

если он внизу или сбоку, то для этого нам нужно провернуть распредвал за квадрат(предваритерьно вывернув свечи), который находится на нём,

а иначе вы просто сломаете посадочное место шестерни.

Затем отворачиваем и снимаем крышки распредвалов, только нужно как то пометить в каком порядке они стояли, бывает такое что их частично заменили и они стоят не по номерам. Снимаем валы и осматриваем их, если там большие задиры, то меняем их. Далее снимаем гидрокомпенсаторы, для этого я использую пассатижи, их можно сложить в кучу, так как порядок при обратной установке не важен. Если у вас стучали гидрокомпенсаторы, как их проверить, я расскажу в отдельной записи в БЖ.Далее снимаем генератор, опять же нужно как то себе пометить, какие провода и куда подцеплены,

нижний болт откручивать не обязательно, так как кронштейн все равно нужно снимать

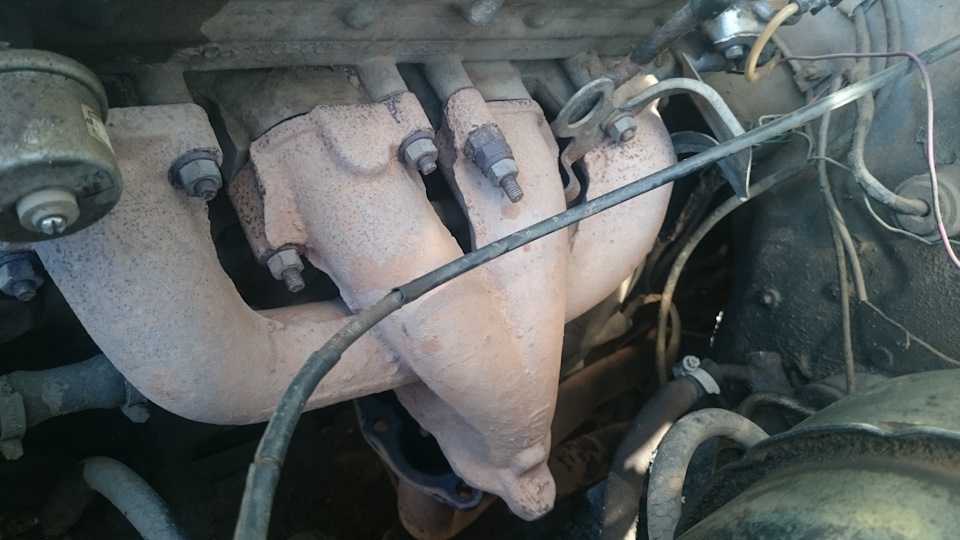

Дальше, откручиваем выпускной коллектор открутив 8 гаек, обратите внимание на шпильки, если они длинные, то снять его не получится, или возникнут проблемы при установке, в таком случае лучше открутить приёмную трубу, как это пришлось делать мне,

но в этом случае не забудьте открутить последнюю гайку справа( обычно там приручена скобка, которая держит трубку обратки печки, может у вас она прикручена в другом месте)

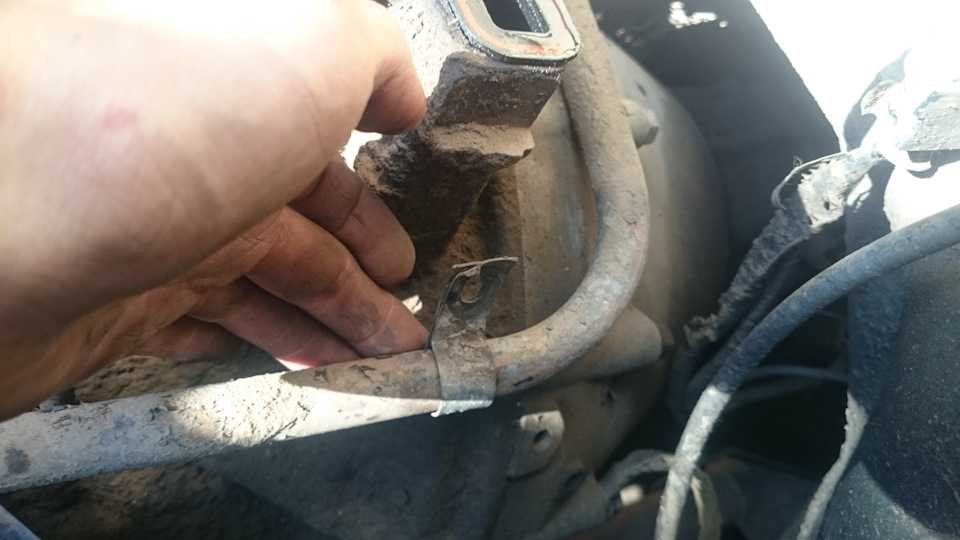

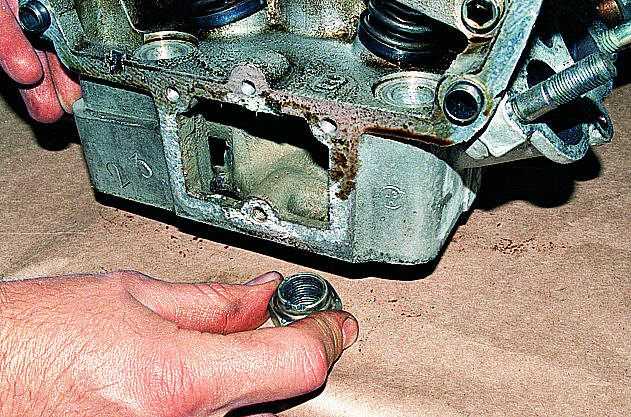

, а уже на снятой гбц поменять шпильки на менее длинные.Выкручиваем 10 болтов крепления гбц

и снимаем её чуть приподняв вверх, для того чтоб она слезла с направляющих. Если выпускной коллектор остался на гбц, то масляный щуп лучше снять, так как поднимая гбц, чтоб вывести трубку со щупом из коллектора, щуп можно сломать и он упадёт вниз, достать его будет проблематично.Отворачиваем шкив коленвала(для этого я ипользую торцевой ключ на 36, стоит он не дорого, но намного упрощает отворачивание этой гайки)

и снимаем его съёмником, дальше отворачиваем 4 болта под шестигранник на помпе(не сняв помпу, мы не снимем переднюю крышку) и снимаем с неё шланг с трубкой обратки печки, не забываем открутить пятый болт на помпе сзади.

Откручиваем остальные болты крепления передней крышки(натяжной ролик с кронштейном откручивать не обязательно, и откручиваем 2 передних болта на поддоне, поддон лучше всего ослабить, чтоб он чуть опустился вниз, чтоб при установке крышки не загибалась прокладка. Снимаем переднюю крышку( если не снимается, проверьте ещё раз, может что то не окрутили, если все болты откручены и она всё равно не снимается, можно не сильно постучать молотком сзади справа( с обратной стороны крепления помпы) по направлению вперёд, так как она сидит на направляющих и снимается только вперёд.

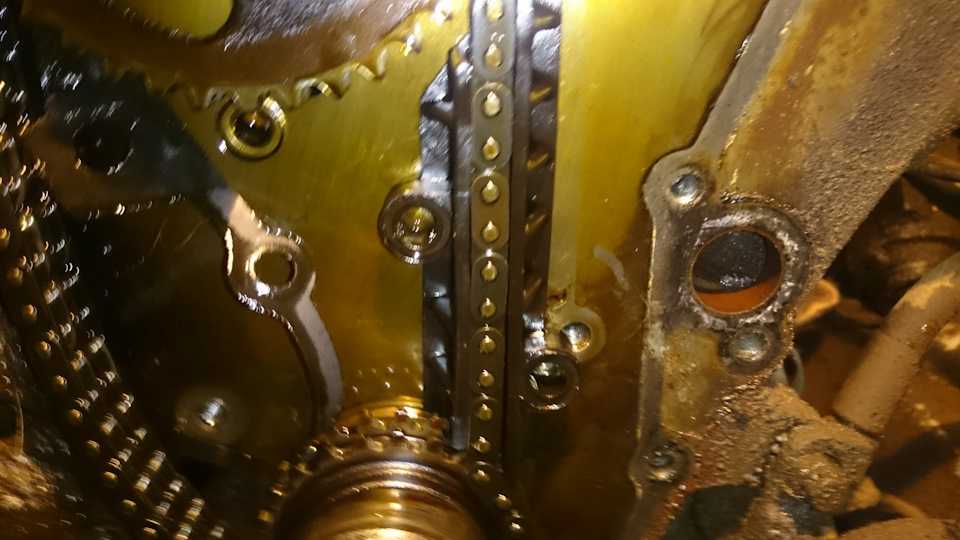

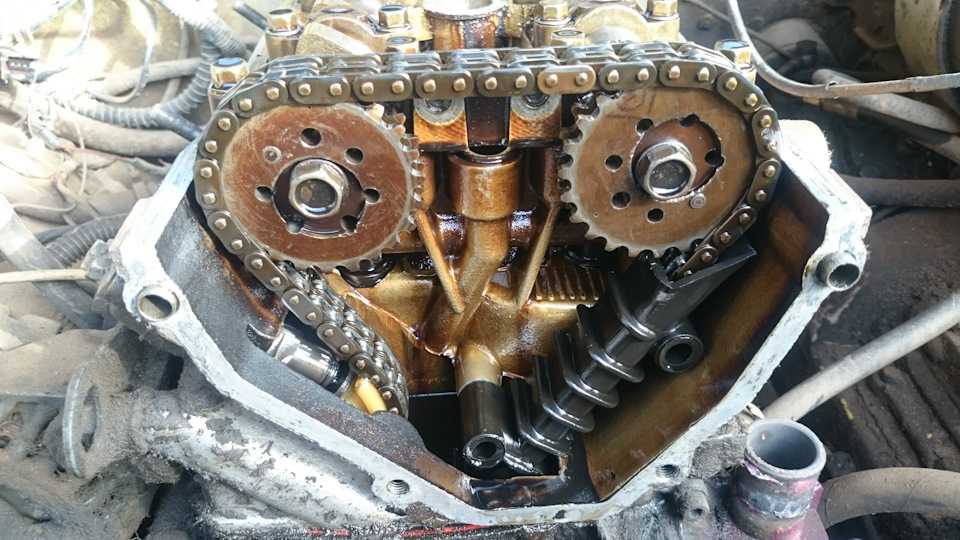

Дальше снимаем верхнюю цепь и башмаки(у кого то стоят звёзды вместо башмаков), отгибаем уголки на пластине и откручиваем болты шестерней пром вала,

затем откручиваем нижний успокоитель

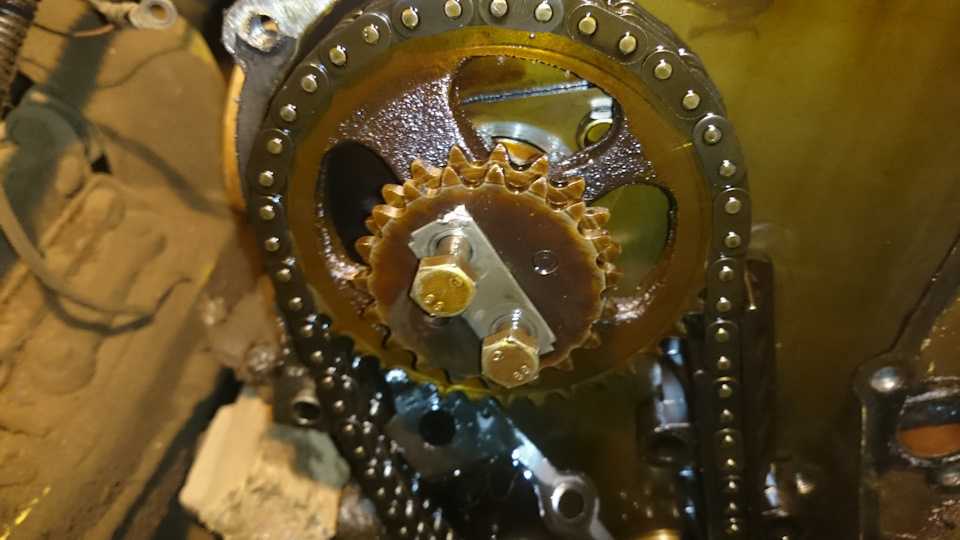

и снимаем цепь вместе с шестернями и успокоителем.

Снимаем втулку с коленвала(для этого я наставляю зубило между втулкой и шестерней и молотком сбиваю её, потому что у меня съёмник большой и не зацепляет зубья шестерни, потому что они слишком близко к блоку, ну если у вас есть маленький съёмник, то можете снять сразу и шестерню и втулку), а затем шестерню(для этого я наставляю молоток острым краем между зубьями и блоком и сбиваю молотком до того момента, пока не смогу её зацепить съёмником).

Тюнинг ЗМЗ 406

Некоторые автомобилисты дорабатывают ЗМЗ 406, то есть проводят тюнинг. Существует два способа провести апгрейд. Первый — механическая доработка, второй — программная. Во втором случае, проводится перепрошивка электронного блока управления двигателем на понижение расхода или увеличения мощностных характеристик. В первом случае, потребуется механическое воздействие, чтобы добавить мощности.

Формирование

Автолюбителю придётся заменить распределительные валы, установить Т-образные клапаны, расточить камеру сгорания, смонтировать облегчённые поршни, шатуны и коленчатый вал. Также, потребуется полная адаптация головки блока цилиндров. Выход мощности составит около 200 лошадок, а вес мотора уменьшиться на 16 кг.

ЗМЗ 406 турбо или установка компрессора

Для монтажа компрессора придётся установить усиленный коленчатый вал и кованые поршни. Турбина Garrett 28, коллектор под неё, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. Турбирование ЗМЗ 406 позволит раскочегарить силовой агрегат до нереальных 300-400 лошадок.

Последующие операции по сборке двигателя

Установить и закрепить переднюю крышку головки цилиндров с прокладкой.

Установить корпус термостата в шланг термостата и закрепить корпус термостата с прокладкой к головке цилиндров, затянуть хомуты шланга.

Запрессовать трубку стержневого указателя уровня масла и установить указатель. Для повышения надежности установки и герметичности предварительно нанести на поверхность нижнего конца трубки герметик «Локтайт-638».

Установить выпускной коллектор с прокладкой на шпильки головки цилиндров. Наживить и затянуть все, кроме последней, гайки крепления коллектора.

Установить экран выпускного коллектора на шпильки выпускного коллектора и закрепить гайками.

Установить на штуцер водяного насоса шланг, соединяющий насос с трубкой забора воды, и закрепить хомутом.

Надеть на трубку забора воды скобу. Вставить трубку забора воды в шланг, надетый на штуцер водяного насоса, и надеть скобу на последнюю шпильку коллектора. Закрепить скобу затяжкой гайки и затянуть хомут шланга.

Установить пробку сливного отверстия блока цилиндров, предварительно нанеся на резьбу пробки силиконовый клей-герметик «Юнисил Н50-1» или анаэробный герметик «Стопор-6».

Установить и закрепить крышку клапанов с прокладкой и уплотнителями свечных колодцев. Установить на крышке клапанов держатель разъема датчика синхронизации.

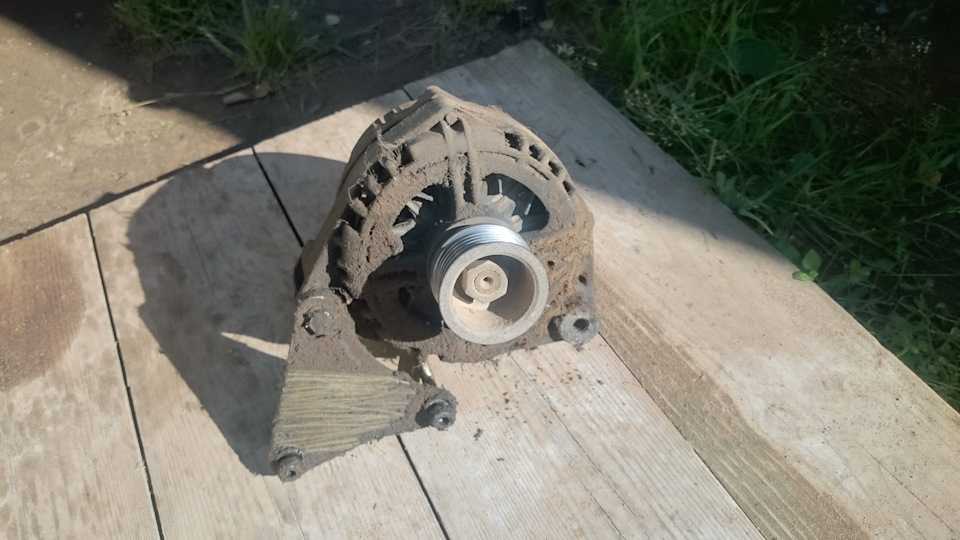

Установить и закрепить кронштейны генератора верхний и нижний и передний кронштейн подъема двигателя одновременно.

Установить патрубок отбора охлаждающей жидкости с прокладкой. Предварительно нанести на резьбу болтов патрубка анаэробный герметик «Стопор-6».

Установить и закрепить впускную трубу с прокладкой к головке цилиндров.

Установить ресивер с прокладкой на шпильки впускной трубы и закрепить гайками.

Закрепить ресивер к головке цилиндров посредством двух угловых кронштейнов, устанавливаемых на шпильки головки цилиндров.

Сначала следует наживить, не затягивая, винты крепления кронштейнов к ресиверу, затем затянуть гайки крепления кронштейнов к головке и затянуть винты крепления к ресиверу.

Установить шланг вентиляции с трубкой вентиляции и закрепить хомутами. Установить шланг малой ветви вентиляции на штуцеры трубки вентиляции и ресивера и закрепить хомутами.

Установить и закрепить ведомый и нажимной диски сцепления, центрируя ведомый диск с помощью специальной оправки.

В качестве оправки можно использовать первичный вал КПП.

Болты нажимного диска завернуть последовательно в несколько этапов, для исключения перекоса нажимного диска до момента 19,6…24,5 Нм (2,0…2,5 кгсм).

Прежде чем приступать к разборке двигателя

подготовьте все необходимые для этого инструменты, материалы и вспомогательные приспособления. Набор для работы включает следующие позиции:
• оправку для сжимания колец;
• ключи, воротники, трещётки, головки и прочие представители стандартного ремонтного комплекта;
• динамометрический ключ;

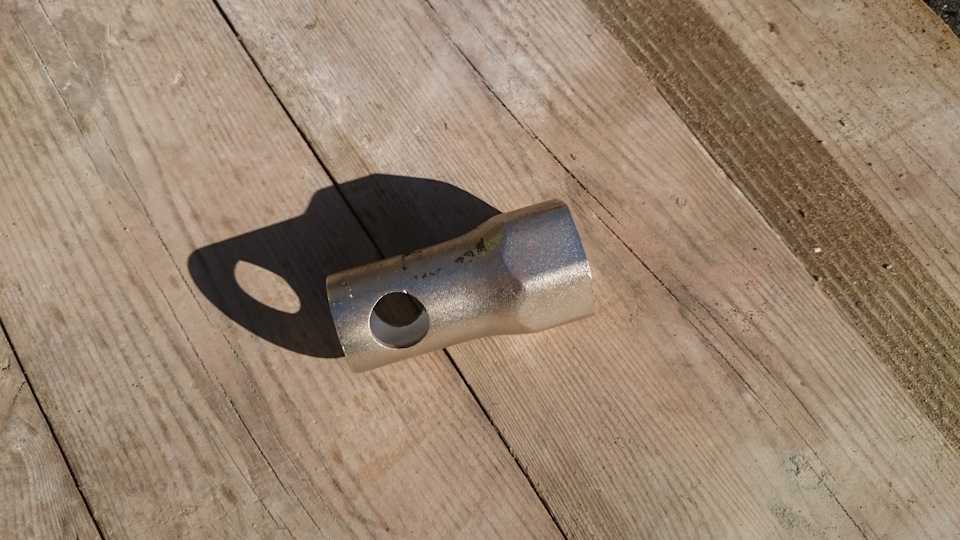

• головку для откручивания переднего шкива КВ. Традиционно подходит головка на 36;
• оправку для центровки диска сцепления;
• набор шестигранных ключей;
• оправку для обустройства маслосъемных колпачков;
• рассухариватель клапанов;
• ветошь.
Для большего удобства и эффективности, постарайтесь раздобыть нутромер, а также микрометр. Дополнительно вам понадобится целый арсенал различной автохимии:
• герметики. Среди владельцев ГАЗов пользуется большим уважением продукция компании ABRO. Для выполнения этой работы вам необходимо подготовить черный и красный или прозрачный герметики;
• керамический герметик. С помощью данного средства выполняется обработка выхлопной системы;
• шеллачный лак. К примеру, хорошо зарекомендовали себя товары фирмы Done Deal;
• фиксатор резьбы. Используется деталь анаэробного типа.
Рекомендации в отношении производителей тех или иных средств приведены в соответствии с отзывами большинства пользователей. В целом можете ориентироваться на свои предпочтения и, разумеется, доступный бюджет, но по возможности старайтесь использовать материалы максимально высокого качества – это позволит гораздо реже вспоминать о необходимости ремонта 406 двигателя вашего ГАЗа.

Установка распредвалов змз 406, засада

В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.

Замена прокладки головки цилиндров двигателя ЗМЗ-405, ЗМЗ-406

Обычно прокладку головки блока меняют при следующих повреждениях:

– Прорыв газов в систему охлаждения;

– Попадание в систему охлаждения масла;

– Недостаточная компрессия в одном или нескольких цилиндрах (менее 1 МПа).

Снятие

 Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

Отсоединить топливопроводы подачи и слива топлива.

Снять аккумуляторную батарею.

Снять капот.

Слить жидкость из системы охлаждения двигателя.

Снять катушки зажигания.

7. Отсоединить штекерную колодку датчика фазы от жгута проводов.

Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.

Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.

Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.

Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.

Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.

Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.

Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.

Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.

Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.

Затем вынуть трос акселератора из кронштейна вверх.

Отогнуть держатель троса акселератора и вынуть из него трос.

Отвести трос акселератора в сторону от двигателя.

Отсоединить провода от генератора.

Отсоединить штекерную колодку 1 от регулятора холостого хода.

Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.

Отсоединить штекерную колодку 1 от датчика температуры воздуха.

Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя

Отсоединить штекерные колодки 1 от форсунок.

Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

1. Снять распределительные валы (описано в статье – Замена распредвалов двигателя ЗМЗ-406)

Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3

Шестигранным ключом «на 12» ослабляем затяжку десяти болтов, после чего отворачиваем и…

Вынимаем болты

Извлекаем шайбы

Снимаем головку блока цилиндров…

Отделяем и снимаем прокладку под головкой

Установка

Устанавливают головку блока в порядке, обратном снятию.

Перед установкой нужно очистить прилегающие поверхности головки и блока от остатков герметика и прокладки.

Провести общую дефектацию головки цилиндров.

Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейки.

Если зазор превышает 0,1 мм, головку нужно заменить.

Порядок затяжки болтов крепления головки блока показан на рисунке.

Болты крепления головки блока затянуть в два этапа:

– 1-й этап — 40–60 Нм (4,0–6,0 кгс·м);

– 2-й этап — 130–145 Нм (13,0–14,5 кгс·м).

Момент затяжки ГБЦ двигателя модели ЗМЗ 406 следует менять. Это делается в зависимости от того, какой этап используется для затяжки головки блока цилиндров. Существует два этапа. Но опытные механики советуют разбить затяжку ГБЦ не на два этапа, а на несколько.

Основные принципы

Внешне эта процедура достаточно проста, но при ее выполнении нужно знать следующее. После затяжки нужно провести контрольное обследование. Для этого необходим динамометрический ключ. Контрольный момент заключается в следующем.

В этой статье, находится интересный материал, про регулировку клапанов ВАЗ 2109.

Тут, находится видео тюнингованой Нивы.

Если после достаточно сильного приложения силы болт начал растягиваться, значит, все механические моменты проведены в точном соответствии с технологическим режимом.

Наиболее важными нужно считать следующие положения:

1. Когда к болту состоялось приложение момента величиной в 20кГсм, а текучесть не была достигнута, болт следует заменить, он из металла повышенной прочности.
2. При появлении значительного уменьшения болта, следует задуматься о его полной замене, так как он полностью разрушен.
3. Другие нюансы этой технологической процедуры описаны только в инструктивных материалах к конкретной марке машины.

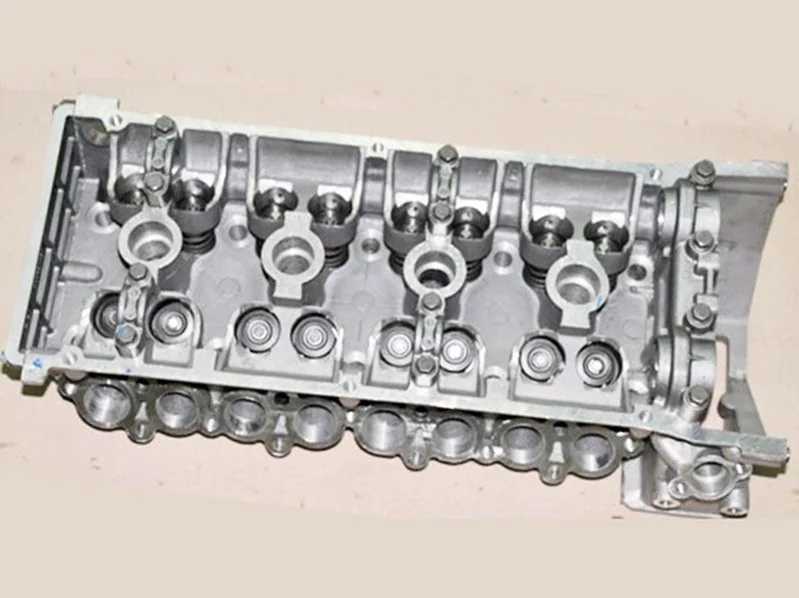

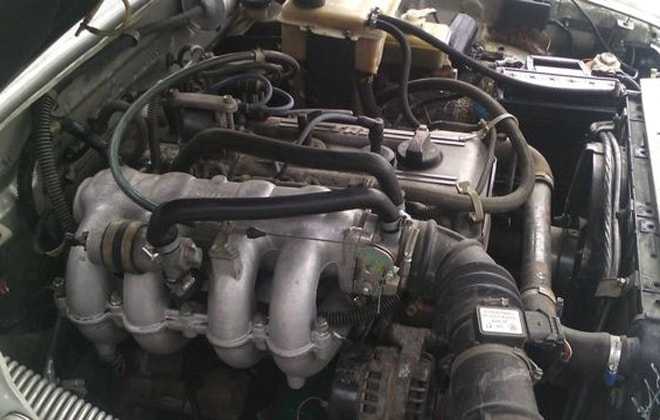

Устройство и характеристики двигателя

Устройство данной модели двигателя включает в себя такие механизмы, как:

• вал распределительного типа;
• крышка;
• клапана впускного и выпускного типа;
• выхлопное отверстие;
• маслосборный механизм;
• поддон;
• блок цилиндров;
• коленчатый вал;
• поршневая группа;
• крепежные механизмы;
• электрический стартер;
• свечи зажигания.

Корпус блока цилиндрических элементов выполнен из чугуна, система питания элементов — инжектор.

Технические характеристики и показатели силового агрегата:

Количество цилиндрических деталей	4
Число тактов	4
Ход поршневой части	86 мм
Диаметр цилиндров	95,5 мм
Степень сжатия рабочей жидкости	9,3
Рабочий объем мотора	2,46 л
Мощность	152 лошадиные силы
Максимальная частота вращения коленчатого вала	5 200 оборотов в минуту
Номинальный крутящий момент	211 Нм
Полная масса	193 кг
Международный экологический стандарт	Евро-2 и Евро-3

Выхлопная система

В конструкцию системы выхлопа входят следующие детали:

• приемная трубка;
• резонатор;
• катализатор;
• фильтрующий элемент;
• глушитель;
• датчик.

Когда открывается клапан выпускного типа, выхлопная система начинает отправлять отработанные газы через приемную трубку в атмосферу. Отработанные газы активизируют работу крыльчатки, заставляя ее вращаться вокруг своей оси. Из приемной трубы они переходят в устройство катализатора, где оседают все вредные примеси.

Эта система оборудована двумя датчиками, один расположен на входе в катализатор, а второй — на выходе. Это дает возможность увеличить показатели производительности выхлопного механизма, т.к. можно получить более точные данные о соотношении воздуха и топливной жидкости.

Электросхема

Схема электрооборудования состоит из следующих элементов:

• аккумуляторные батареи;
• электрический стартер;
• амперметр;
• ключ системы зажигания;
• катушка;
• регулировочный реле;
• генераторная установка;
• прерыватель;
• распределительное устройство;
• свеча зажигания.

Объединение источников переменного тока с потребителями происходит через однопроводную систему, т.к. источник тока и потребитель электрической энергии соединены одним проводом. Второй провод — это масса транспортного средства. С ней соединяется отрицательно заряженные клеммы аккумуляторной батареи и генераторной установки.

Номинальное напряжение в электрической системе не должно превышать 12 В. Во время работы силового агрегата на холостом ходу при небольшом количестве оборотов питание потребителей осуществляется за счет аккумуляторных батарей.

Расход топлива

Среднее количество потребления бензина в зимний период составляет 13,5 л. Летом расход топлива двигателем равен 8,5 л на 100 км пути.

Сколько литров масла в двигателе

Количество моторного масла (объем), которое вмещает специальный бак, составляет 2,3 литров масла. Лить масло рекомендуется через воронку при отключенном моторе.

Когда необходимо делать затяжку

Если ГБЦ затянута неравномерно, то возможно со временем на ней будут образовываться трещины. Поэтому следует соблюдать моменты затяжек деталей ГБЦ. Кроме этого, во время нагрева блока цилиндров, температура между головками деталей с резьбой и самой ГБЦ разнится очень сильно. Эти колебания приводят к тому, чтобы соединения расслабляются.

О том, что нужна затяжка ГБЦ автовладельцу скажут следующие причины:

• появившаяся влажность там, где соединяется блок и головка. Значит происходит течь смазывающего средства;
• выход из строя мотора. Это уже весомая причина;
• коробление устройства;
• пробой прокладки.

Похожая статья Установка меток или как выставить зажигание на 406 двигателе

• Замена топливного фильтра ниссан мурано z51



• Установка ксенона на ташкентской



• Замена турбины на вольво фш 13



• Замена главного тормозного цилиндра пежо боксер 3



• Как снять заднюю полку на приоре хэтчбек

Замена седел

Процедура замены состоит из двух ответственных процедур: удаления старых деталей и монтажа новых.

Удаление старых посадочных элементов

Замена седел клапанов выполняется на демонтированной ГБЦ с разобранным газораспределительным механизмом. Удалить старое кольцо можно с использованием сварочного аппарата, если материал, из которого оно изготовлено, позволяет это сделать.

Для выполнения процедуры изготавливается съемник седел клапанов — берется старый ненужный клапан, тарелку которого необходимо проточить до размеров внутреннего диаметра седла.

После этого полученный инструмент утапливают в посадочное место, не доходя до края 2-3 мм и «прихватывают» сваркой в 2-3 местах. После клапан вместе с металлическим кольцом выбивают с обратной стороны молотком.

Седло клапана, изготовленное из металлов, не подлежащих сварке, можно удалить путем вкручивания в него отрезка трубы, используемого как съемник седел клапанов. Для этого на внутренней поверхности кольца нарезается резьба. Аналогичную резьбу наносят на внешнюю поверхность подходящей по диаметру металлической трубы.

Блок цилиндров, головка, кривошипно-шатунный механизм УМЗ-4216

Блок цилиндров двигателя УМЗ-4216 отлит из алюминиевого сплава заодно с чугунными гильзами цилиндров. Номинальный диаметр гильз 100 мм. Для более равномерного охлаждения гильз в межцилиндровых перемычках блока предусмотрены протоки для прохода охлаждающей жидкости.

Головка блока цилиндров двигателя УМЗ-4216 из алюминиевого сплава со вставленными седлами и направляющими втулками клапанов. Блок цилиндров и головка блока разделены прокладкой из асбестового полотна, армированного металлическим каркасом. Толщина прокладки в сжатом состоянии 1,5 мм. Для совмещения отверстий подвода масла на блоке цилиндров и прокладке, она должна устанавливаться выступом в сторону картера сцепления.

Каталожные номера деталей и узлов блока цилиндров двигателя УМЗ-4216.

После обкатки автомобиля, через 2000 километров пробега, и после каждого снятия головки блока цилиндров необходимо производить подтяжку гаек крепления головки с использованием динамометрического ключа. Подтяжку надо производить только на холодном двигателе.

Для обеспечения равномерного и плотного прилегания прокладки к головке блока и на блок цилиндров, затяжку гаек производить в последовательности указанной на рисунке ниже, в два приема. Первый раз — предварительно с меньшим усилием, момент затяжки 5,0-6,5 кгсм, второй раз — окончательно, момент затяжки 9,0-9,5 кгсм.

Порядок подтяжки гаек головки блока цилиндров двигателя УМЗ-4216.

Каталожные номера деталей и узлов головки блока цилиндров двигателя УМЗ-4216.

Кривошипно-шатунный механизм двигателя УМЗ-4216, устройство.

Коленчатый вал двигателя УМЗ-4216 пятиопорный, отлит из высокопрочного чугуна. В шатунных шейках имеются полости для дополнительной центробежной очистки масла. Моторное масло от коренных шеек в полости шатунных подводиться через сверленые каналы. К коренным шейкам масло поступают из каналов блока цилиндров. Передний конец коленчатого вала уплотняется самоподжимным сальником, работающим по наружной поверхности ступицы шкива коленчатого вала.

Передний конец коленчатого вала двигателя УМЗ-4216.

Усилие, направленное вдоль оси коленчатого вала при выключении сцепления, воспринимается упорными подшипниками, установленными на передней опоре коленчатого вала. Задний конец коленчатого вала также уплотняется самоподжимным сальником, работающим по цилиндрическому хвостовику диаметром 80 мм.

Уплотнение заднего конца коленчатого вала двигателя УМЗ-4216 с элементами уплотнения картера сцепления.

Каталожные номера деталей и узлов кривошипно-шатунного механизма двигателя УМЗ-4216.

Вкладыши коренных и шатунных подшипников коленчатого вала.

Вкладыши подшипников коленвала изготовлены из стальной ленты, залитой антифрикционным сплавом на основе алюминия.

Маховик.

Маховик двигателя УМЗ-4216 чугунный, со стальным зубчатым венцом для пуска двигателя стартером, крепиться к торцу коленчатого вала семью самостопорящимися болтами. Коленчатый вал отбалансирован в сборе с маховиком и сцеплением.

Шатуны.

Шатуны стальные, кованые, двутаврового сечения. В верхние головки шатунов запрессованы тонкостенные втулки из оловянистой бронзы. Для смазки поршневого пальца в верхней головке шатуна имеется отверстие, совпадающее с отверстием во втулке. Стопорение гаек шатунных болтов и шпилек крепления крышек коренных подшипников выполнено анаэробным герметиком. В случае разборки указанных соединений необходимо тщательно удалить нанесенный герметик. При сборке на резьбовые части болта следует нанести свежий герметик и произвести затяжку соединения.

Поршни двигателя УМЗ-4216.

Поршни выполнены из алюминиевого сплава. В верхней части поршня имеется три канавки для поршневых колец. Юбка поршня в горизонтальном сечении имеет овальную форму. Большая ось овала перпендикулярна оси бобышек под поршневой палец. В вертикальном сечении юбка имеет так называемый бочкообразный профиль.

Поршневые кольца.

Устанавливаются по три на каждом поршне. Два компрессионных и одно маслосъемное. Кольца изготовлены из специального чугуна. Наружная поверхность верхнего компрессионного кольца имеет бочкообразный профиль и хромовое покрытие. Второе компрессионное кольцо имеет фосфатное покрытие темного цвета. На верхнем торце кольца имеется метка TOP. Рабочая поверхность кольца коническая с большим диаметром у нижнего торца кольца. Угол наклона образующей конуса 1 градус -1 градус 50 минут.

Маслосъемное кольцо с двумя хромированными выступами на рабочей поверхности. Маслосъемное кольцо имеет радиальный расширитель в виде браслетной пружины. При установке колец на поршень стыки колец должны быть разведены по отношению друг к другу на 120 градусов.

Где находится?

Цепь ГРМ ЗМЗ-406 располагается на шкиве коленчатого вала. Она вращается одновременно с ним при работе двигателя. Также используются специальные успокоители цепи ГРМ ЗМЗ-406. Они обеспечивают необходимое натяжение механизма.

Если он придет в негодность, установка фаз ГРМ ЗМЗ-406 будет производиться неправильно. Цепь растянется или перескочит на несколько зубьев. Во время работы механизма приводится в действие водяной насос, гидравлический усилитель (не на всех «Газелях») и промежуточный вал системы зажигания. С каждым из этих элементов цепь ГРМ ЗМЗ-406 тесно связана.

Sources:

https://partreview.ru/detail/prokladka-gbts-8/ https://fb.ru/article/286148/tsep-grm-zmzustanovka-i-zamena

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием

Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега

Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Капелька теории

Работа наддувных движков и атмосферных, требует разного подхода. Впускной тракт надувного движка, менее требователен по качеству, нежели тракт атмосферника. Начнем с одной простой вещи. Когда я учился в Политехе, профессор газодинамики, вбил в нас одну аксиому. Когда вы проектируете, какой-либо воздушный тракт, круглого сечения, добейтесь, для начала, чтобы по всей длине не было преград, 90-градусных поворотов итд. То есть если диаметр вашего тракта 35 миллиметров, сделайте так, чтобы по нему от начала до конца смог пробежать шарик данного размера, а уже потом добавляйте свои завихрители, и прочее. Именно этим я руководствуюсь, когда начинаю доводку любой гбц.
