Привод сцепления мтз 82 сервомеханизм регулировка

Как избежать износа системы

Во время эксплуатации механизма надо внимательно следить за состоянием муфты. Среди основных рекомендаций стоит отметить следующие:

1. Каждые 60 часов движения необходимо полностью смазывать механизм.
2. Каждые 240 часов проводить полную проверку свободного хода педали.
3. В качестве смазки использовать солидол.
4. Надо следить за тем, какой размер у свободного хода, он со временем уменьшается из-за износа деталей. Максимальное значение свободного хода не должно быть больше 30 мм. При необходимости осуществляется монтаж или замена диска сцепления.

На тракторах Белорус схема установки предусматривает соблюдение таких правил использования:

1. При движении машины оператор, работающий на тракторе, не должен длительное время давить на педаль. В противном случае может увеличиться скорость износа деталей.
2. Надо плавно передвигать муфту. Запрещено оставлять ее в промежуточном состоянии надолго.
3. Нельзя муфту долго держать выключенной, что плохо отражается на работе механизма.
4. Накладки надо проверять каждые 120 часов движения, поскольку они уменьшают ход педали механизма.
5. Проверять ход рычага, который должен располагаться на расстоянии 6-7 мм. Это отвечает свободному ходу педали, размер которого варьируется от 40 до 50 мм.

Таким образом, регулировка сцепления на МТЗ-80 и 82 отличается от ремонта МТЗ-1221, поскольку имеет более современную систему и конструкцию. Ознакомившись с данным материалом, каждый фермер сможет самостоятельно отрегулировать сцепление на своем тракторе и при необходимости выполнить замену или ремонт соответствующих деталей. Это позволит сэкономить денежные средства.

На маховике 1 дизеля установлена сухая однодисковая муфта сцепления постоянно-замкнутого типа (см. рис 1). Ведущей частью муфты сцепления являются маховик 1 и нажимной диск 3.

К ведомой части сцепления МТЗ-82,80 относится ведомый диск 2 с гасителем крутильных колебаний 8, установленный на силовом валу 6.

Необходимое усилие прижатия трущихся поверхностей ведущей и ведомой частей обеспечивается девятью основными пружинами 21 и шестью дополнительными пружинами 20, если по заказу в муфте сцепления установлен ведомый диск 2 с металлокерамическими накладками, то в этом случае дополнительные пружины 20 не устанавливаются.

Рис.1. Сцепление трактора МТЗ-80, 82

1 – маховик; 2 – диск ведомый; 3 – диск нажимной (корзина); 4 – вал привода ВОМ; 5 – ступица; 6 – вал силовой; 7 – втулка плавающая; 8 – гаситель крутильных колебаний; 9 – рычаг отжимной; 10 – диск опорный; 11 – вилка; 12 – гайка; 13 – стопорная пластина; 14 – подшипник; 15 – кронштейн отводки; 16 – отводка; 17 – вилка выключения; 18 – валик управления; 19 – стакан; 20 – пружина нажимная; 21 – пружина нажимная; 22 – шайба изолирующая.

Между плавающей втулкой 7 (рис 1), связанной с валом привода ВОМ 4, и опорным диском 10 установлены эластичные элементы. Включение и выключение сцепления производится отводкой 16 с выжимным подшипником 14, перемещающейся по кронштейну 15.

Вилка 17 отводки с валиком 18 связаны тягой с педалью сцепления. Смазка выжимного подшипника 14 осуществляется через пресс-масленку, ввинченную в цапфу отводки.

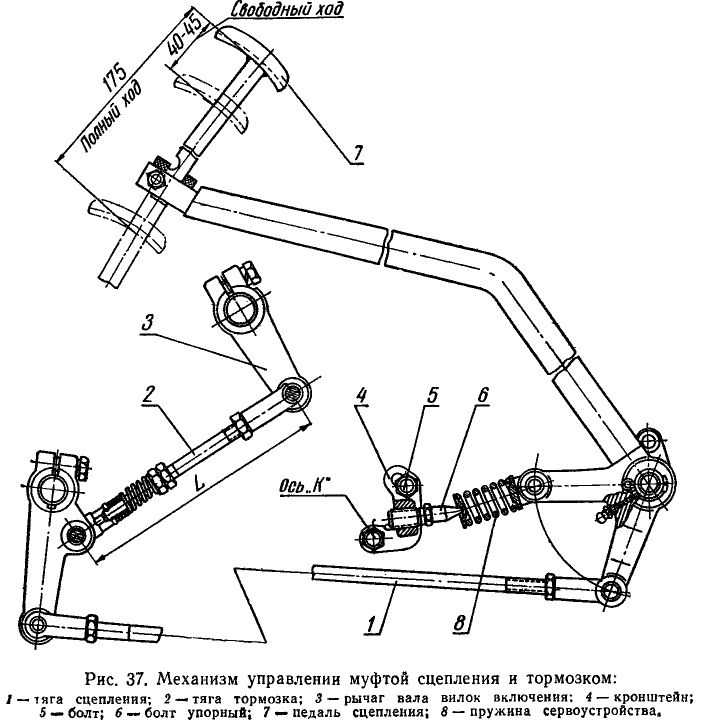

Регулировка свободного хода педали муфты сцепления МТЗ-82, 80 и длины блокировочной тяги тормозка

— Проверяйте свободный ход педали через каждые 500 ч работы трактора.

— При работе трактора свободный ход педали вследствие износа фрикционных накладок постепенно уменьшается.

— Допустимое уменьшение — до 30 мм, после этого требуется регулировка.

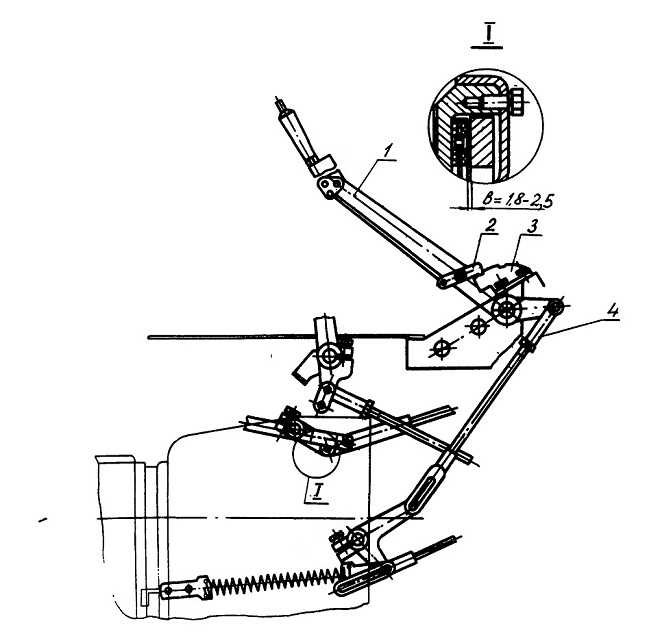

Регулировку управления муфтой сцепления МТЗ-80,82 и тормозка производите одновременно и выполняйте в следующей последовательности:

— Перед проверкой свободного хода педали освободите ее от воздействии пружины сервоустройства, для чего заверните болт 6 до упора в кронштейн 8 (рис.2).

— При правильно отрегулированном управлении тормозком пружина 14 тяги 13 при включении сцепления должна дополнительно сжиматься на 3-4 мм.

Рис. 2. Управление муфтой сцепления МТЗ-82, 80

1 — стержень подушки; 2,7, 17 — болт; 3 — педаль сцепления; 4 — ось; 5, 14 — пружина; б — болт упорный; 8 — кронштейн; 9, 13, 19 — тяга; 10, 12, 20 — вилка; 11, 16, 18 — рычаг; 15 — контргайка.

Как делают регулировку на МТЗ-320

Рассмотрим, как происходит на МТЗ-320 регулировка сцепления, как правильно поставить диск сцепления. Как и на тракторах типа МТЗ-80, 82 и 82-1, на МТЗ-320 стоит сухая однодисковая муфта фрикционная, которая относится к постоянно-замкнутому типу.

Муфта фиксируется на маховике 6 болтами, размещенными на трех штифтах. Крутящий момент от диска нажатия и маховика мотора переходит на ведомый диск, а далее на вал. Между выжимными дисками находятся 9 пар пружин.

Педаль может свободно в корзине ходить, но граничный предел составляет 40 мм. Если этот параметр будет больше, то трудно будет переключать коробку передач, возникнут проблемы с работой механизма.

При недостаточном ходе педали вполне может возникнуть пробуксовка, что грозит износом дисков.

Справиться с такой ситуацией можно через установку сцепления МТЗ-320. Это проводится по следующей схеме:

1. Надо открепить тягу от рычага и вытащить палец.
2. Прокрутить рычаг против часовой до упора подшипника в рычаг. Потом надо крутить вилку тяги, соединить отверстия на рычаге и вилке.
3. Вилку надо завести на несколько оборотов и постараться соединить с рычагом, для чего надо использовать палец.
4. В самом конце затягивается контракта, палец закрепляется.
5. После этого необходимо проверить исправность всех узлов и креплений, которые входят в данную систему мини-трактора МТЗ.

При регулировке сцепления МТЗ-1221 отрегулируйте все приспособления, которые в совокупности составляют сцепление МТЗ. В отличие от моделей механизмов, установленных на МТЗ-80, 82 и 320, регулировка сцепления на 1221 предусматривает работу с системой иного типа.

На этой модели трактора стоит двухдисковый фрикционный механизм, где есть нажимной диск, называемый корзиной. К ведомой части системы также относится 2 ведомых, на которых стоят гасители колебаний вращения. Они находятся на силовом валу, что и обеспечивает эффективное соединение.

Перед тем как поставить на мини-тракторах Беларусах новую муфту, надо ее сначала снять. Во-первых, устанавливаются болты, которые заворачиваются в нажимной диск. Во-вторых, откручиваются гайки крепления и снимаются диски. В-третьих, сначала снимается ведомый, потом — средний ведомый, в самом конце — второй ведомый.

Регулировка предусматривает установку в первую очередь шлицевой оправки в подшипник маховика. Потом ставится первый ведомый, а следом тот, который монтируется в пазы маховика.

Следом ставится второй ведомый, после чего надо поставить на место диски, которые находятся в сборе. Их необходимо закрепить гайками и болтами. В самом конце регулируется положение отжимных рычагов.

Чтобы отжимные рычаги встали на место, надо поочередно вворачивать и выворачивать регулирующие гайки, ставить их другой стороной. Когда отремонтированными рычагами можно будет управлять, надо устанавливать стопорные пластины и снимать оправу.

Устройство и принцип действия муфты сцепления

Муфта сцепления предназначена для передачи крутящего момента от дизеля к трансмиссии, отсоединения дизеля от силовой передачи, а также плавного и безударного их соединения. На тракторе МТЗ-80, МТЗ-82 установлена сухая, однодисковая муфта сцепления постоянно-замкнутого типа.

Муфта сцепления с понижающим редуктором и приводом независимого ВОМ в сборе (рис. А)

1. маховик
2. ведомый диск в сборе
3. нажимной диск
4. стакан пружины сцепления
5. пружина нажимная сцепления
6. опорный диск
7. ступица ведомого диска
8. демпфер
9. диск поддерживающий
10. пластина пружинная
11. накладка фрикционная
12. диск ограничительный
13. рычаг отжимной
14. штифт опорный
15. ось
16. палец
17. втулка
18. гайка корончатая
19. пружина
20. контргайка
21. винт регулировочный
22. подшипник
23. отводка муфты сцепления
24. кронштейн отводки
25. шестерня промежуточная
26. вал ведущий привода ВОМ
27. вал силовой передачи
28. кронштейн отводки тормозка
29. вал вилок включения
30. вилка включения
31. отводка тормозка
32. диск ведущий тормозка с накладкой
33. пружина фиксатора
34. шарик
35. рычаг переключения понижающего редуктора
36. крышка люка редуктора
37. рычаг вилки
38. шестерня ведущая понижающего редуктора
39. подшипник игольчатый
40. муфта зубчатая
41. подшипник игольчатый
42. вал ведомый привода ВОМ
43. муфта соединительная
44. валик переключения двухскоростного привода ВОМ
45. втулка бронзовая
46. шестерня ведомая привода ВОМ II ступени
47. шестерня ведомая привода ВОМ I ступени
48. вилка
49. рычаг сцепления
50. вал выключения сцепления
51. масленка
52. пробка
53. корпус сцепления

Ведущей частью муфты сцепления является маховик 1 и нажимной диск 3 (рис. А), установленный через три призматических выступа в пазах опорного диска 6, который крепится к маховику при помощи пальцев 16, дистанционных втулок 17 и корончатых гаек 18. Двенадцать нажимных пружин 5 со стаканами 4 расположены между опорным и нажимным дисками.

На призматических выступах нажимного диска с помощью осей 15 устанавливаются отжимные рычаги 13. Регулировка положения отжимных рычагов производится регулировочными винтами 21, ввернутыми в отжимные рычаги и упирающимися в опорные штифты 14. Рычаги прижимаются к опорным штифтам специальными пружинами 19.

Ведомый диск 2 состоит из ступицы 7, имеющей шлицы для подвижного соединения с силовым валом 27, демпферного устройства – гасителя крутильных колебаний, диска с двумя прикрепленными к нему фрикционными накладками 11. Одна накладка прикреплена непосредственно к диску с помощью латунных заклепок, вторая – со стороны нажимного диска через шесть пружинных пластин 10 стальными заклепками.

Крутящий момент передается от ведомого диска с накладками к ступице 7 через восемь упругих демпферов 8.

Включение и выключение сцепления производится при помощи отводки 23 с выжимным подшипником 22, перемещающейся по кронштейну отводки 24 и соединенной с педалью сцепления через тягу 10, рычаг сцепления 12 (рис. Б) и две вилки 48 (рис. А), закрепленные на валу 50 выключения сцепления посредством шпонок и клеммовых соединений.

Выжимной подшипник 22 смазывается солидолом через отверстие на левой стороне корпуса сцепления, закрытое пробкой 52, и масленку 51, ввернутую в цапфу отводки 23. При этом через специальное отверстие смазывается также поверхность сопряжения отводки с кронштейном.

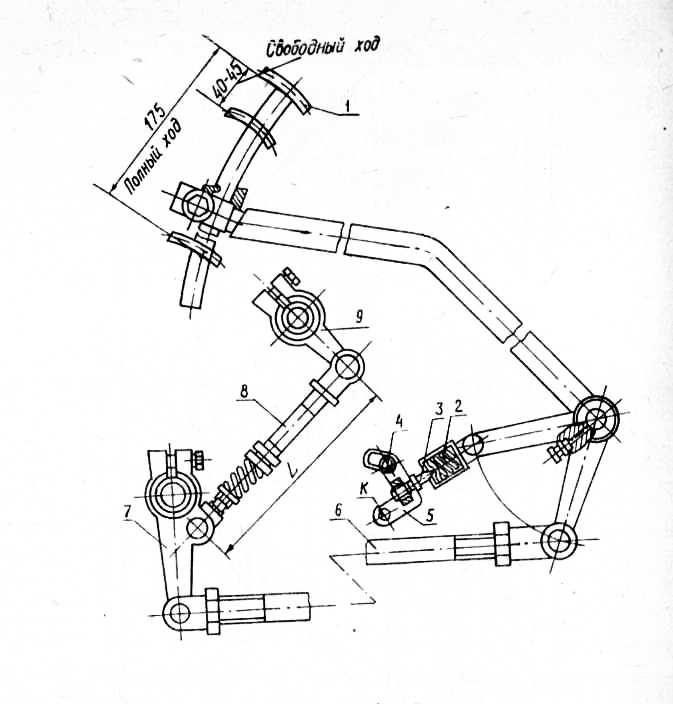

Управление муфтой сцепления (рис. Б)

1. стержень подушки
2. болт
3. педаль сцепления
4. ось
5. пружина
6. болт упорный
7. болт
8. кронштейн
9. масленка
10. тяга
11. вилка
12. рычаг
13. вилка
14. тяга
15. пружина
16. контргайка
17. рычаг
18. болт

При нажатии на подушки педали сцепления 1 (рис. Б) отводка, перемещаясь по кронштейну 24 (рис. А), через выжимной подшипник нажимает на отжимные рычаги. Отжимные рычаги, упираясь регулировочными винтами в опорные штифты, поворачиваются и отводят нажимной диск от ведомого – муфта сцепления выключается. При отпускании педали происходит включение муфты сцепления.

В исходном положении педаль сцепления удерживается усилием пружины 5 механического сервоусилителя. При выключении сцепления точка упора пружины переходит через нейтраль и пружина сервоусилителя, воздействуя на педаль сцепления 3 в обратном направлении, снижает усилие на педали. Педаль сцепления установлена на оси 4, запрессованной в корпусе заднего моста. Поверхность сопряжения ступицы с осью смазывается солидолом через масленку 9, ввернутую в ступицу.

Устройство и принцип действия муфты сцепления

Муфта сцепления предназначена для передачи крутящего момента от дизеля к трансмиссии, отсоединения дизеля от силовой передачи, а также плавного и безударного их соединения. На тракторе МТЗ-80, МТЗ-82 установлена сухая, однодисковая муфта сцепления постоянно-замкнутого типа.

Муфта сцепления с понижающим редуктором и приводом независимого ВОМ в сборе (рис. А)

1. маховик
2. ведомый диск в сборе
3. нажимной диск
4. стакан пружины сцепления
5. пружина нажимная сцепления
6. опорный диск
7. ступица ведомого диска
8. демпфер
9. диск поддерживающий
10. пластина пружинная
11. накладка фрикционная
12. диск ограничительный
13. рычаг отжимной
14. штифт опорный
15. ось
16. палец
17. втулка
18. гайка корончатая
19. пружина
20. контргайка
21. винт регулировочный
22. подшипник
23. отводка муфты сцепления
24. кронштейн отводки
25. шестерня промежуточная
26. вал ведущий привода ВОМ
27. вал силовой передачи
28. кронштейн отводки тормозка
29. вал вилок включения
30. вилка включения
31. отводка тормозка
32. диск ведущий тормозка с накладкой
33. пружина фиксатора
34. шарик
35. рычаг переключения понижающего редуктора
36. крышка люка редуктора
37. рычаг вилки
38. шестерня ведущая понижающего редуктора
39. подшипник игольчатый
40. муфта зубчатая
41. подшипник игольчатый
42. вал ведомый привода ВОМ
43. муфта соединительная
44. валик переключения двухскоростного привода ВОМ
45. втулка бронзовая
46. шестерня ведомая привода ВОМ II ступени
47. шестерня ведомая привода ВОМ I ступени
48. вилка
49. рычаг сцепления
50. вал выключения сцепления
51. масленка
52. пробка
53. корпус сцепления

Ведущей частью муфты сцепления является маховик 1 и нажимной диск 3 (рис. А), установленный через три призматических выступа в пазах опорного диска 6, который крепится к маховику при помощи пальцев 16, дистанционных втулок 17 и корончатых гаек 18. Двенадцать нажимных пружин 5 со стаканами 4 расположены между опорным и нажимным дисками.

На призматических выступах нажимного диска с помощью осей 15 устанавливаются отжимные рычаги 13. Регулировка положения отжимных рычагов производится регулировочными винтами 21, ввернутыми в отжимные рычаги и упирающимися в опорные штифты 14. Рычаги прижимаются к опорным штифтам специальными пружинами 19.

Ведомый диск 2 состоит из ступицы 7, имеющей шлицы для подвижного соединения с силовым валом 27, демпферного устройства — гасителя крутильных колебаний, диска с двумя прикрепленными к нему фрикционными накладками 11. Одна накладка прикреплена непосредственно к диску с помощью латунных заклепок, вторая — со стороны нажимного диска через шесть пружинных пластин 10 стальными заклепками.

Крутящий момент передается от ведомого диска с накладками к ступице 7 через восемь упругих демпферов 8.

Включение и выключение сцепления производится при помощи отводки 23 с выжимным подшипником 22, перемещающейся по кронштейну отводки 24 и соединенной с педалью сцепления через тягу 10, рычаг сцепления 12 (рис. Б) и две вилки 48 (рис. А), закрепленные на валу 50 выключения сцепления посредством шпонок и клеммовых соединений.

Выжимной подшипник 22 смазывается солидолом через отверстие на левой стороне корпуса сцепления, закрытое пробкой 52, и масленку 51, ввернутую в цапфу отводки 23. При этом через специальное отверстие смазывается также поверхность сопряжения отводки с кронштейном.

Управление муфтой сцепления (рис. Б)

1. стержень подушки
2. болт
3. педаль сцепления
4. ось
5. пружина
6. болт упорный
7. болт
8. кронштейн
9. масленка
10. тяга
11. вилка
12. рычаг
13. вилка
14. тяга
15. пружина
16. контргайка
17. рычаг
18. болт

При нажатии на подушки педали сцепления 1 (рис. Б) отводка, перемещаясь по кронштейну 24 (рис. А), через выжимной подшипник нажимает на отжимные рычаги. Отжимные рычаги, упираясь регулировочными винтами в опорные штифты, поворачиваются и отводят нажимной диск от ведомого — муфта сцепления выключается. При отпускании педали происходит включение муфты сцепления.

В исходном положении педаль сцепления удерживается усилием пружины 5 механического сервоусилителя. При выключении сцепления точка упора пружины переходит через нейтраль и пружина сервоусилителя, воздействуя на педаль сцепления 3 в обратном направлении, снижает усилие на педали. Педаль сцепления установлена на оси 4, запрессованной в корпусе заднего моста. Поверхность сопряжения ступицы с осью смазывается солидолом через масленку 9, ввернутую в ступицу.

Корпус сцепления — МТЗ-80:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 22 23 24 25 26 27 28 29 30 31 32

Перечень комплектующих от Корпус сцепления на МТЗ-80

Схемы запчастей предназначены для справочных целей! Мы продаем не все запчасти от Корпус сцепления на МТЗ-80, представленные в этом списке. Если в правой колонке есть ссылка «Показать цены» — эти запчасти от «Корпус сцепления» есть в продаже. Наличие на складах по деталям с ценой смотрите в карточке товара. Если в правой колонке нет ссылки «Показать стоимость» — такие детали мы не продаем и заказы на них не принимаем.

№

Код детали

Наименование

Информация о детали

Показать все цены

Как поменять лапки не раскатывая трактор

Если вам необходимо поменять лапки сцепления, рабочая поверхность которых выработалась более чем на 2,5 мм, не раскатывая трактор, вам потребуются:

• новые лапки;
• напильник;
• отвертка с короткой рукояткой;
• подставка под голову для удобства (можно использовать подходящую по размеру деревянную чурку).

Поменять лапки не раскатывая трактор довольно просто, но тут нужна сноровка. Сначала снимите крышку нижнего люка корпуса, открутив 3 болта.

Как поменять лапки: отожмите неисправные рычаги и снимите их, открутив регулировочные болты; немного подправьте напильником неровности контактной поверхности новых лапок; установите их и закрутите болты; проведите регулировку и затяните гайки; проведите проверку исправности и закройте крышку нижнего люка.

Рассмотрим теперь, как выставить лапки штангелем.

Данная методика применяется, когда для ремонта была произведена раскатка трактора.

Чтобы правильно выставить лапки штангелем после проведения замены выжимного подшипника, лапок или возвратных пружин, необходимо замерить расстояние от плоскости ступицы привода ВОМ до рабочей плоскости рычага-лапки сцепления корзины. Зазор должен быть равен 15 миллиметров (±1 мм). Подкрутив регулировочные болты, выводим контактную поверхность лапок сцепления на одну плоскость и затягиваем контргайки.

Следующий этап ремонта сцепления МТЗ-82 предусматривает перевод педали в начальное положение. Для этого надо отвести педаль на длину полного хода. Если будет наблюдаться провисание, то нужно открутить болты, провернув кронштейн по часовой стрелке.

Если замена сцепления МТЗ-82 не проводится через регулировку длины тяги, тогда надо менять положение рычагов. Когда регулирование закончено, надо затянуть контргайку и закрепить палец.

После регулирования муфты надо заняться налаживанием отжимных рычагов. Здесь понадобится оправа, которая сделана по внутреннему диаметру ступицы. На ней есть торцевая поверхность, предназначенная для упора рычагов. Их надо привести в норму, используя гайки, которые позволят подвести рычаги до упора в торец, и поставить стопорные шайбы.

Диагностика деталей механизма

Для проведения диагностики состояния муфты нужно получить доступ к узлу. Для этого отсоединяют двигатель от трансмиссии и производят раскатку трактора. Затем производят первичный осмотр узла. После отворачивают шесть гаек крепления корзины к маховику и демонтируют узел в сборе для полного осмотра.

Состояние выжимного подшипника

Подшипник меняют: большая выработка контактной поверхности, шумит при вращении и имеет люфт в обоймах, подшипник заклинен.

Практики рекомендуют, кроме оригинального подшипника трактора МТЗ 80, можно устанавливать выжимной Камаза 5320, который хорошо себя зарекомендовал в работе механизма сцепления трактора.

При выработке на контактных местах привода подшипника и вилки, детали можно реставрировать методом наварки метала, с последующей обработкой до соответствующего размера.

Состояние и степень выработки рабочих поверхностей лапок и их целостность

При выработке рабочих поверхностей лапок больше 2,5 мм производят замену или осуществляют наварку с последующей обработкой.

При установке новых лапок нужно обратить внимание на контактную плоскость рычагов с выжимным подшипником. Часто отливки рычагов имеют неидентичные контуры и контактная поверхность, при прикладывании к подшипнику выступает за рабочую поверхность, захватывая обойму детали

В таком случае выступающую часть стачивают

Также нужно обращать внимание при замене лапок на степень твёрдости метала. Одной из причин быстрого стирания лапок после ремонта есть несоответствие материала изготовления или отсутствие закалки рабочих поверхностей детали. В таком случае выступающую часть стачивают

В таком случае выступающую часть стачивают

Состояние фрикционного диска

При выявлении трещин, неравномерного износа, задирав накладок, износе шлицов ступицы и люфте, выпадении демпферных пружин, а также достаточном износе накладок — во всех случаях производят замену диска.

Состояние рабочей плоскости нажимного диска корзины и отверстий крепления лапок

При неравномерном износе нажимного диска допускается выравнивание путём фрезерования и шлифовки, учитывая допуск толщины диска не меньше 21 мм. Если отверстия крепления выжимных рычагов разбиты под эллипс, а также при выявлении трещин – диск заменяют на новый.

Состояние контактной плоскости маховика

При выявлении допустимой эллипсности поверхности маховика производят выравнивание фрезерованием и шлифовкой. При большом износе поверхности производят замену.

После проведённой дефектации деталей исходя из состояния принимают решение: проделать текущий ремонт узла с заменой изношенных деталей либо заменить узел в сборе.

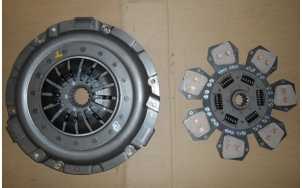

Как выбрать корзину сцепления на МТЗ?

02 мая 2017

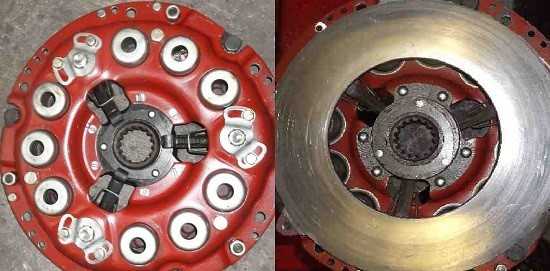

На тракторах беларусского производства применяется четыре основных вида корзин сцепления МТЗ 80. Все разновидности внешне практически одинаковые, поэтому при выборе и покупке запчасти можно легко запутаться.

Первые два типа корзин сцепления МТЗ используются в тракторах с мощностью 80-100 лошадиных сил. При выборе запчастей, прежде всего, учитываются рекомендации завода изготовителя.

Первая корзина сцепления применяется на тракторах МТЗ 82. Устанавливается на «Беларусах» мощностью до 100 л.с.  Вторая корзина сцепления МТЗ 82 визуально практически идентична с первой запчастью.

Однако отличия имеются!

В шести стаканах корзины вместе с основными пружинами есть еще шесть дополнительных. Такой диск устанавливают на тракторах мощностью 90-100 л.с. Вторую корзину сцепления МТЗ 82 называют усиленной.

Запчасть третьей разновидности установлена на «Беларусах» моделей 1025 и 1220, а также на их модификациях.

Главное отличие такой корзины сцепления МТЗ – наличие трех пластин механизма делителя. Различается также крепление среднего диска.Четвертая разновидность применяется в автотехнике модификаций 1221, 1532 и 2022. Отличительная черта – увеличенное число заклепок крепления ступицы привода BOM.

Еще одна важная особенность – на нажимном диске имеются специальные приливы для установки упоров делителя.

При выборе корзины сцепления МТЗ 82 мощностью до 100 л. с. можно купить запчасти с увеличенным числом заклепок. Механизм будет работать надежнее. Однако если мощность трактора больше 100 л. с., заклепок должно быть меньше.

Выбирая корзины сцепления МТЗ 80, учитывайте рекомендации из руководства по эксплуатации трактора. Заказывайте только оригинальные запчасти. Это позволит обеспечить оптимальный ресурс работы автотехники.

• В ТД «Беларусь» вы можете приобрести корзину сцепления НОВОГО ОБРАЗЦА по максимально низкой цене!
• Если вы не знаете, как выбрать корзину – звоните нам: (3532) 52-41-66

Устройство

Трансмиссия трактора МТЗ 82(80) оснащена сухим однодисковым фрикционным постоянно замкнутым механизмом. Узел установлен в отдельном сухом отсеке чугунного корпуса промежуточной части трансмиссии и крепится своим кожухом к двигателю машины. Механизм взаимодействует с трансмиссией через вал 13, на котором установлена корзина сцепления состоящая из упорного, нажимного и ведомого фрикционного дисков.

Упорный диск усиленной корзины МТЗ 80 82

Штампованный опорный диск 10 с прорезями для стаканов упорных пружин 9, отверстий для монтажа отжимных рычагов 3, а также  отверстий по периметру для крепления узла к ведущему маховику двигателя 1. В центре детали закреплена заклёпками шлицевая ступица.

Нажимной диск сцепления МТЗ 80 82

Литой нажимной диск со шлифованной рабочей поверхностью для эффективного соединения с  фрикционными накладками  ведомого диска установлен под упорным. Обратная сторона детали оборудована проушинами для крепления отжимных лапок. Три крепления расположены симметрично с одинаковым углом в 120 ̊ друг от друга.

Отжимные рычаги подпружинены возвратными пружинами и шарнирно соединены пальцами в креплениях нажимного диска. Для установки рабочих поверхностей рычагов в одной плоскости положение каждого рычага регулируется винтом 4 и фиксируется контргайкой. Положение в одной плоскости обеспечивает равномерное одновременное отсоединение поверхностей нажимного 11 и фрикционного ведомого 2 дисков без перекосов, исключая неравномерный износ и неполное выключение сцепления. Равномерность прилегания плоскостей детали, обеспечивается упорными пружинами 9, которые установлены в стаканах упорного диска 10.

Ведомый фрикционный диск МТЗ 80 82

Ведомый фрикционный диск 2 с обеих сторон оборудован приклёпанными фрикционными накладками с радиальными прорезями для вентиляции. Между накладками и самим диском расположены шесть пластинчатых пружин с каждой стороны. Такое соединение накладок с деталью позволяет гасить возрастающую нагрузку при рабочем соединении с маховиком при плавном включении сцепления. По окружности вокруг шлицевой ступицы детали размещены восемь демпферных пружин 14 или резинок, которые сглаживают изменяющиеся динамические нагрузки в трансмиссии при включении.

Выжимной подшипникМТЗ 80

Выжимной подшипник 5 установлен на валу механизма и своей рабочей поверхностью нажимает на отжимные рычаги узла. Движение подшипника осуществляется через взаимодействие поводков с вилкой  привода механизма.

Устройство сцепления МТЗ 80 82

Лепестковое сцепление на МТЗ

Конструкция корзины сцепления всех современных легковых автомобилей отличаются безрычажной диафрагменной системой отвода нажимного диска. Известно, что конструкция лепестковой корзины освобождает от регулировки положения лапок, так как роль подпружиненных лапок выполняют упругие лепестки диафрагмы из пружинного листового металла. Механизм отличается плавностью хода и мягким соединением при включении.

С недавнего времени на отечественном рынке появились предложения использование лепестковой корзины для грузовых автомобилей и другой специальной техники, в том числе и для тракторов МТЗ. Практики, установившие на трактор лепестковый механизм, подтверждают: более комфортное включение передач, лёгкий ход привода механизма и плавность рабочего соединения сцепления с двигателем, повышенный ресурс эксплуатации в сравнении с рычажной корзиной.

Лепесткова корзина на МТЗ 80

Производители лепесткового сцепления

Импортный вариант предложения лепесткового механизма для МТЗ от компании «LUK» производства Великобритания укомплектовано выжимным подшипником и ведомым диском с керамическими накладками. Также мировыми брендами, представляющими аналоги механизмов сцепления мембранного типа являются «Valeo», «Sachs» и др. Узлы указанных брендов успешно эксплуатируются в составе техники сельскохозяйственного назначения марок Ford, AGCO, NewHolland, John Deere, Mitsubishi, Hyundai, Mahindra, Kubota и другие. Отечественный производитель лепесткового сцепления для МТЗ с двигателями Д-243, Д-245, Д-260 компания «Дженерал Партс» с торговым брендом «ТАЯ», которая провела ребрендинг и сейчас именуется «RUS DISK» или укороченное «RD». Конструкция корзины диафрагменного типа для тракторов МТЗ производства компаний «LUK» и «RUS DISK» не предусматривает дополнительных доработок привода управления механизма и абсолютно адаптировано к конструктивным особенностям трансмиссии тракторов  МТЗ 80, 82, 920 с двигателями Д-243, Д-245.

Новости

08 августа 2017

Лепестковое сцепление трактор МТЗ 82

Компания Уралсельмаш предлагает к поставке уже всем известный, не понаслышке, комплект сцепления фирмы Luk (Germany) 635352100 специально разработанный под трактора МТЗ 80/82/82П.

Корзина сцепления +диск МТЗ LuK (сцепление в сб.) (лепестковое 635352100) абсолютно взаимозаменяемы с традиционным  комплектом сцепления 80-1601090 с  фрикционными пружинными дисками.

На диске сцепления LuK  который идет уже в комплекте с корзиной сцепления используются  металлокерамические фрикционные накладки, которые  могут работать при больших температурах (выдерживает температуру до 600°С), передают больший  крутящий момент за счет более высокого непрерывного коэффициента трения.

Данный комплект сцепления идеально подходит для тракторов при работе с повышенными нагрузками такими как ПКУ, КУН ,ПНФ.

Сцепление LUK  по достоинству оценят механизаторы,  т.к.  при  включении сцепления и во время вождения обеспечивается плавное переключение скоростей, гашение колебаний временного разъединения  маховика и трансмиссии, передача более высокого крутящего момента, муфта сцепления работает плавно без заеданий, перегреваний и рывков.

• Также данное сцепление имеет диафрагменные пружины вместо традиционных винтовых, что дает ряд преимуществ:
• -обеспечивается эффективная работа при повышенных оборотах
• -меньшее количество комплектующих деталей при ремонте, а также меньший размер деталей,  длительный срок службы,
• -низкое выжимное усилие.
• Металлокерамические накладки  за счет повышенной прочности выдерживают высокие температуры и исключают вероятность разрушения, и образования трещин накладок,  что гарантирует долгий срок службы всего узла сцепления.

Конечно,  данный комплект сцепления  по сравнению с заводским или аналогичным сцеплением другого производителя выше по стоимости, но при   этом срок его службы гораздо дольше, что является несомненным плюсом т.к  отсутствует простой техники.

 Наша компания предлагает к продаже коризны сцепления двух производителей Master part и непосредственно LUK.

Поздравляем!!!

Наша компания поздравляет всех аграриев с праздником работника сельского хозяйства!

Тружеников сельского хозяйства,Сегодня поздравляем от души!Здоровья вам отменного желаемИ щедрости от матушки земли!Пускай привольно колосятся нивыИ дарят превосходный урожай,Чтоб жили вы богато и счастливо,Забыв навеки горе и печаль!

подробнее

Регулировка лапок сцепления

Рассмотрим, как происходит регулировка лапок сцепления МТЗ-82:

1. Сначала надо тягу открепить от рычага, вытянув палец.
2. Открутить болт регулировки сцепления МТЗ-82, устанавливаем педаль в исходное положение.
3. После этого необходимо открутить рычаг против часовой стрелки до упора подшипника, который фиксируется в отжимные рычаги.
4. Далее регулирую вилку тяги, что позволит соединить отверстие рычага и вилки.
5. Уменьшить тягу на 5 оборотов вилки, соединив потом с рычагом, используя палец.
6. Сделать проверку исправности системы.

Выполнять подстройку лапок сцепления на корзине сцепления трактора МТЗ-80(82) необходимо при установленной корзиной, корпус трансмиссии при этом снимаем. Правильное положение лапки определяется расстоянием 12 миллиметра от фланца ступицы опорного диска сцепления до рабочей плоскости рычага-лапки. Данный зазор между лапками и диском сцепления необходимо установить одинаковый, допускается минимальная погрешность в 0,3 мм.

Проверку отладки можно провести путем прикладывания плоской ровной пластины или стекла к лапкам. Если все они касаются пластины, значит регулировка выполнена верно и лапки находятся в одной параллельной маховику плоскости.

Вам удастся предотвратить таких проблем с механизмами системы сцепления трактора, если регулировка зазора лапок будет проводиться регулярно:

• диск не будет перекашиваться;
• лапки будут изнашиваться равномерно.

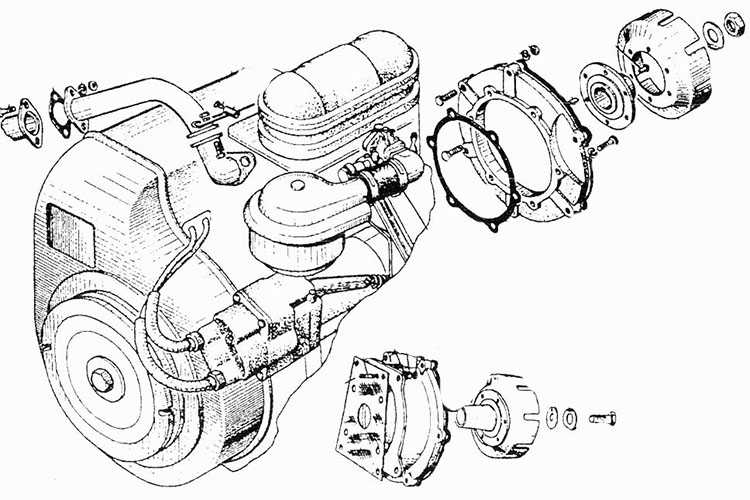

Двигатель

• охлаждения;
• газораспределения;
• питания;
• пуска;
• кривошипно-шатунный механизм.

Повысить ресурс двигателя и динамические показатели агрегата удается за счет установки рабочей камеры нераздельного типа с двойным впрыском топлива. Камера у него шарообразная, благодаря чему усиливается смесеобразование и создаются условия для вихревых потоков с выделением тепла. Для поддержания температурного баланса корпус мотора Д-240 делают из чугуна.

Основа двигателя – блок цилиндров, к которому крепятся все остальные детали. Именно в этой части происходит сгорание топлива. Чтобы повысить мощность мотора, форсунками регулируют подачу солярки.

Назначение остальных элементов:

• кривошипно-шатунный механизм участвует в преобразовании прямолинейного возвратно-поступательного движения поршня в движение коленвала;
• система газораспределения пропускает в цилиндр воздух и выводит отработанные газы;
• смазка уменьшает силу трения и снижает общую температуру внутри двигателя, защищая его от перегрева;
• комплекс питания обеспечивает непосредственную подачу топлива;
• система пуска запускает двигатель.

Как отрегулировать на снятом двигателе штангелем муфту сцепления

Настроить сцепление на МТЗ-80 старого образца при снятом двигателе можно при помощи штангенциркуля.

1. Для этого необходимо замерить штангелем расстояние от поверхности диска сцепления до шайбы. Оно, при правильной настройке, должно составлять 2 мм (±0,1 мм).
2. Выполнить измерение необходимо в нескольких точках.
3. Затем выкручиваем технологические болты и стопорные гайки. Гайки следует вращать аккуратно.
4. Проводим регулировку.
5. Устанавливаем на место контргайки и болты.
6. Затягиваем, не допуская прокручивания стопорных гаек.

Для того, чтобы провести регулировку лапок сцепления МТЗ- 80(82) через люк, необходимо:

1. Выключить движок трактора и поставить его на ручной тормоз.
2. Затем снимите люк муфты и, поворачивая коленчатый вал мотора, через люк «ловите» отжимную лапку с регулировочным винтом.
3. Щупом на 3 миллиметра измерьте зазор между выжимным подшипником и лапкой, щуп должен входить плотно.
4. Если зазор лапки отличается от контрольной, при помощи ключа и отвертки поворачивайте винт до нужного положения.
5. Проведите процедуру с двумя оставшимися лапками, проворачивая коленвал на 120 градусов.
6. Закрыть люк.
7. Как проверить: ход педали при правильно выставленных зазорах будет свободным.
