2 основных дефекта прокладки гбц и их причины: замена прокладки в 7 этапов

Подготовительные работы для замены прокладки ГБЦ на Нексии

Производить замену можно самостоятельно, но если с руками у вас все в порядке. При некоторых случаях лучше голову отшлифовать перед установкой новой прокладки, отдав её токарю или в автосервис где есть услуга шлифовки гбц.

Работы по замене займут от 2 часов свободного времени, и большой необходимостью является гараж или закрытое пространство чтобы во вскрытый двигатель ничего не попало.

Инструмент который пригодится для работы, тот же самый что и по замене ремня ГРМ на нексии, плюс набор торцевых ключей от 10-13 и больше. Также тара для слива жидкостей и ветошь.

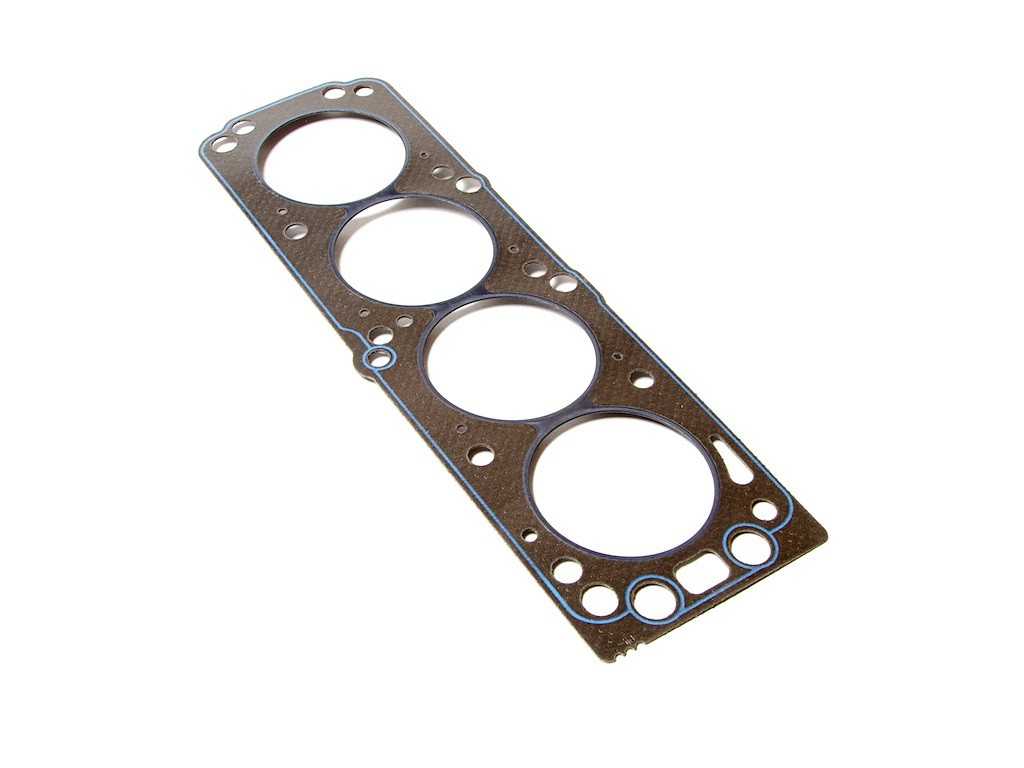

Ну и сама новая прокладка ГБЦ:

Как снять головку блока 406 двигатель видео

Головку блока можно снять с ресивером и выпускным коллектором Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить операции, указанные в статье «Снятие и установка двигателя ЗМЗ-406».

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

Снять распределительные валы.

Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3.

Снять термостат с корпусом.

Вывернуть свечи зажигания.

Отвернуть болты 1 крепления головки блока. Вынуть болты 1 и шайбы.

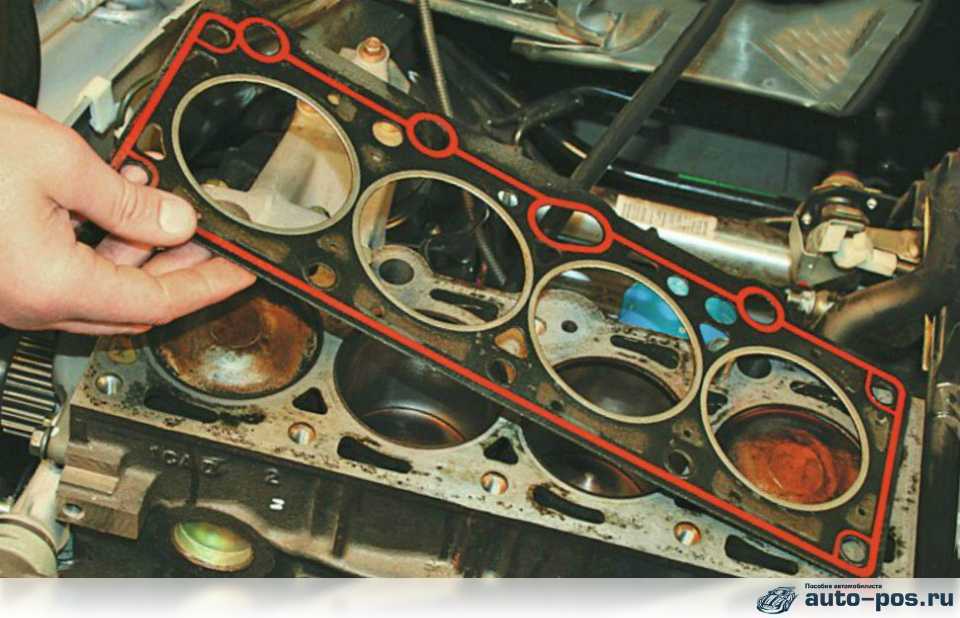

Снять головку блока цилиндров и прокладку головки блока.

Нельзя забивать между головкой блока и блоком цилиндров отвертки или какой-нибудь другой инструмент, так как можно повредить поверхность головки блока, прилегающую к блоку цилиндров.

Разборка

1. Отвернуть гайки 1 и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6.

Снять прокладки выпускного коллектора. Отвернуть болт 3 и снять датчик 4 фазы.

Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.

2. Ослабить затяжку хомута 1 и снять шланг с патрубка регулятора холостого хода.

Отвернуть гайки 2 и снять ресивер 3 с впускной трубы.

Снять прокладку ресивера.

3. Отвернуть гайки 1 и снять впускную трубу 2 вместе с форсунками и топливопроводом.

Снять прокладку впускной трубы.

Отвернуть болты 1 и снять заднюю крышку 2 головки блока.

Снять прокладку крышки.

Вынуть гидротолкатели 1 клапанов.

Г идротолкатели удобнее вынимать с помощью магнита или присоски.

Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свое место.

Хранить гидротолкатели следует в том же положении, в каком они стоят на клапанах, чтобы из них не вытекло масло.

Установить на головку блока приспособление для сжатия пружин клапанов.

Сжав пружины клапанов с помощью приспособления, вынуть сухари 2 клапана.

Затем, постепенно ослабляя нажим на ручку приспособления, полностью разжать пружины клапана.

Снять приспособление с головки блока. Вынуть тарелку 3 пружин клапана. Затем вынуть наружную и внутреннюю пружины клапана.

Снять маслоотражательный колпачок 1 клапана.

7. Подцепить отверткой и вынуть опорную шайбу 1 пружин клапанов.

8. Вынуть клапан со стороны камеры сгорания.

9. Таким же образом снять остальные клапаны.

Перед снятием промаркировать все клапаны, чтобы при сборке установить их на свои места.

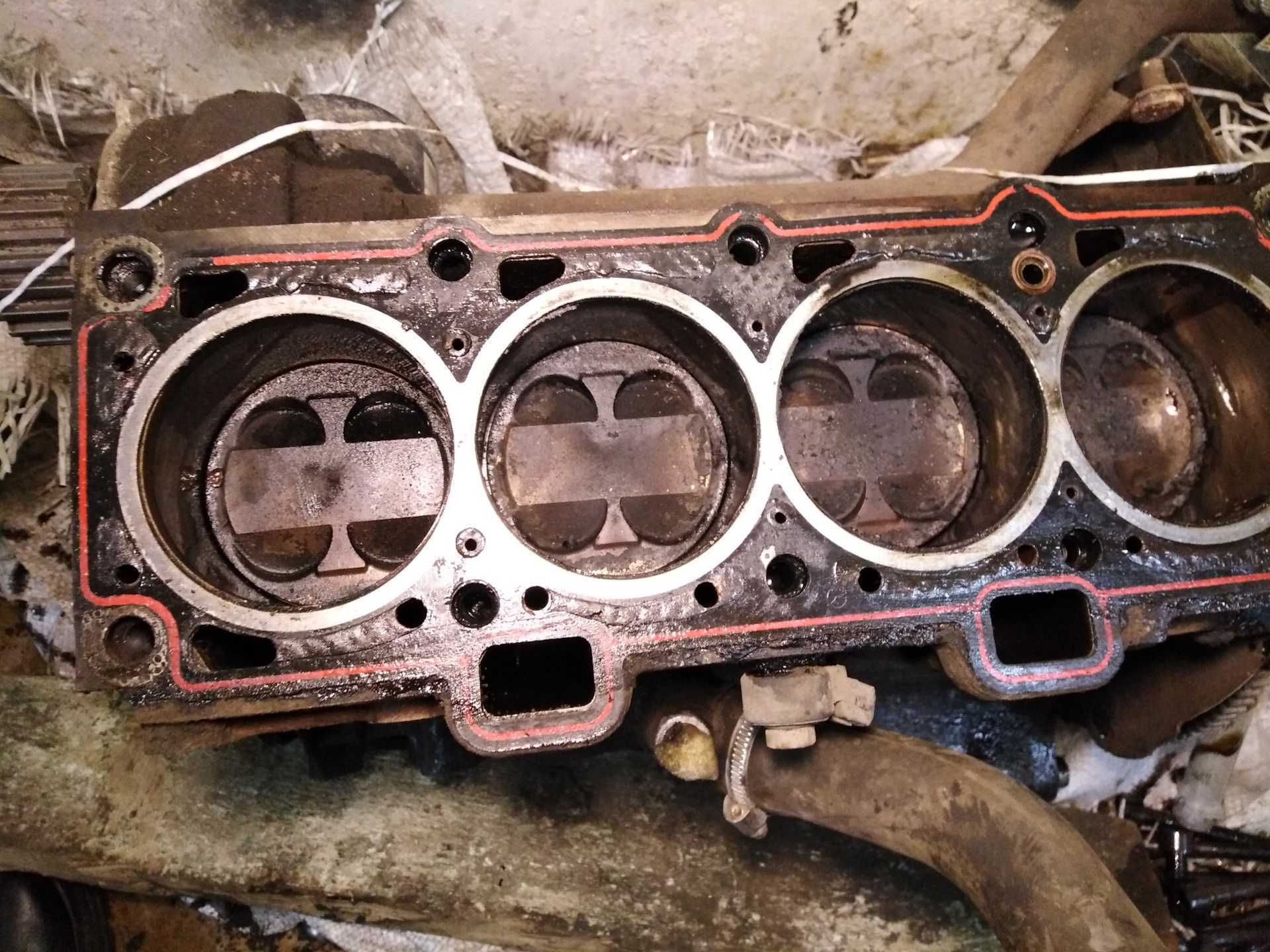

Как узнать что пробита прокладка ГБЦ

Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.Для проверки целостности прокладки необходимо выполнить одно из следующих действий

При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.

Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.

Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.

Проверить, поступают ли выхлопные газы в систему охлаждения. Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3. 5 тысяч оборотов в минуту. В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Источник

Что делать в случае разгерметизации

Вне зависимости от того, насколько сильно был повреждён уплотнитель, действовать в сложившейся ситуации всегда нужно только по одному сценарию.

Неопытные автомобилисты часто интересуются, можно ли ездить на машине с пробитой, пусть даже и не сильно, прокладкой ГБЦ. И что будет цилиндру, если продолжить эксплуатацию.

Некоторые скажут, что я ездил спокойно в прошлый раз и смогу продолжить поездку без замены и принятия каких-либо экстренных мер. Но в действительности далеко вы уехать не сможете. Если не остановить процесс разгерметизации вовремя, это приведёт к катастрофическим последствиям для транспортного средства. Прокладка полностью прогорит, начнётся смешивание рабочих жидкостей, проблемы с охлаждением, выхлопом и пр. Итогом может стать полный отказ мотора, который не всегда подлежит восстановлению даже при учёте проведения капитального ремонта.

То есть ехать вы можете, если увидели слабое проявление первых признаков пробитого уплотнителя. Но ехать следует до гаража или ближайшего автосервиса, где вам помогут решить проблему.

Пробитая или прогоревшая прокладка говорит лишь о том, что её нужно менять. При этом процедура подразумевает выполнение нескольких процедур:

Для начала снимаются все узлы и элементы подкапотного пространства, соединённые с двигателем и мешающие доступу к головке блока.
Затем откручиваются болты. В большинстве случаев старые болты уже не пригодны к дальнейшему использованию. Помимо прокладки, придётся купить комплект новых болтов.
При нарушении плоскости головки, проводится работа по шлифовке поверхности. Тут не обойтись без специальных станков, которые вряд ли есть у рядового автовладельца в гараже.
Новая прокладка обязательно приобретается с учётом того, какой толщины слой металла был снят в процессе шлифовки.
Головка и блок очищаются от всего накопившегося нагара в местах стыка с уплотнителем. Все следы старой прокладка тщательно удаляются.
Ещё предстоит полная ревизия всех поверхности. Задачей автовладельца или мастера, который проводит ревизию, является обнаружение зазоров. Они могут присутствовать, но не должны превышать 0,5-1 миллиметр. Если зазоры есть на головке, придётся её шлифовать или покупать новую ГБЦ.
В процессе замены рекомендуется наносить на поверхности стыковки слой смазки графитового типа. Это придаст уплотнителю дополнительную мягкость и позволит лучше занять оптимальную позицию на поверхности.

Когда все мероприятия по замене будут завершены, в течение нескольких недель или сотен пройденных километров крайне важно следить за работоспособностью силового агрегата, не перегружать его и наблюдать за возможным появлением признаков износа уже с новым уплотнителем. Не нагружайте мотор сразу после смены прокладки

Дайте ему поработать при малой и средней нагрузке. Так уплотнитель полноценно встанет на своё место и гарантирует нужный уровень герметичности

Не нагружайте мотор сразу после смены прокладки. Дайте ему поработать при малой и средней нагрузке. Так уплотнитель полноценно встанет на своё место и гарантирует нужный уровень герметичности.

Большую роль играет то, насколько качественным было изделие изначально, и соблюдали ли вы правила затяжки, которые предусмотрены производителем и обязательно внесены в руководство по эксплуатации. Отклонение от этих норм не гарантирует хороший результат. Вы можете зря потратить деньги, время и силы.

Металлическая или паронитовая прокладка ГБЦ: что лучше

Многие автолюбители задаются вопросом, какая прокладка гбц лучше, металлическая или паронитовая. По утверждениям специалистов и автомехаников, металлическая прокладка головки блока цилиндров способна выдержать большие нагрузки сравнительно с прокладкой из армированного паронита. Особенно это касается двигателей с турбонаддувом и форсированных ДВС, на которых быстро продувает паронитовые прокладки ГБЦ после установки.

Если двигатель атмосферный, находится в стоковой комплектации и не планируется его тюнинг, тогда вполне подходящим вариантом становится металло-паронитовая прокладка. Более того, неоспоримым преимуществом такой прокладки выступает способность немного сглаживать мелкие нюансы и неровности прилегающей поверхности.

Также необходимо добавить, что между группами отверстий в прокладках стенки очень тонкие. По этой причине на срок службы металлических или паронитовых прокладок в первую очередь влияет правильность и точность во время установки, а уже потом материал изготовления. Результатом неправильной установки становится то, что прокладка быстро прогорает, после замены прокладки гбц машина не заводится или раздается стук поршней. Последний случай более характерен для дизельных двигателей, когда поршень может задевать кромку прокладки.

Снятие и ремонт головки блока цилиндров двигателя змз 406

Сливаем из системы охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Снимаем шланги с патрубков термостата или снимаем термостат

(см. Проверка и замена термостата»). Отсоединяем колодку проводов от датчика положения распределительного вала

(см. «Проверка и замена датчика положения распределительного вала»). Снимаем генератор с его верхним кронштейном (см. «Снятие генератора»). Если головку блока цилиндров двигателя змз 406 демонтируем с целью ремонта или замены, то предварительно снимаем впускной трубопровод (см. «Замена прокладки впускного трубопровода») и выпускной коллектор (см. «Замена прокладок выпускного коллектора»). Если работа выполняется с иной целью (например, нужно заменить прокладку головки блока цилиндров), то головку можно снять в сборе с впускным трубопроводом и выпускным коллектором. Снимаем распределительные валы (см. «Снятие распределительных валов»). Шестигранником «на 12» отворачиваем десять винтов крепления головки блока цилиндров двигателя змз 406.

Вынимаем шайбы винтов.

Вынимаем гидрокомпенсаторы (см. «Замена гидрокомпенсаторов»). пометив их местоположение в головке блока цилиндров. Снимаем головку блока цилиндров.

Сопрягаемые поверхности головки и блока цилиндров тщательно очищаем от нагара, остатков старой прокладки и герметика. Приложив линейку к привалочной плоскости головки блока цилиндров.

набором щупов проверяем неплоскостность головки блока цилиндров. При неплоскостности свыше 0,05 мм плоскость головки необходимо восстановить механической обработкой, однако, если неплоскостность превышает 0,1 мм, головка не ремонтопригодна.

Ключом «на 10» отворачиваем восемь болтов.

снимаем заднюю крышку головки блока цилиндров с прокладкой.

Устанавливаем рассухариватель на головку блока цилиндров. Если конструкцией рассухаривателя не предусмотрен упор клапана, подкладываем под тарелку клапана деревянный брусок. Рассухаривателем сжимаем пружины клапана. Чтобы тарелка пружин легче сошла с сухарей. наносим легкие удары молотком по упорной сошке рассухаривателя.

Пинцетом вынимаем два сухаря и плавно отпускаем пружины.

Снимаем верхнюю тарелку и две пружины клапана.

Съемником удаляем маслоотражательный колпачок.

и снимаем опорную шайбу.

Переворачиваем головку блока цилиндров двигателя змз 406 и вынимаем клапан, пометив место его установки, для того чтобы при последующей сборке клапан встал на свое прежнее место. Аналогично снимаем и помечаем остальные клапаны. Шестигранником «на 8» выворачиваем заглушки масляных каналов.

Для притирки клапанов.

наносим притирочную пасту на фаску клапана и устанавливаем клапан в соответствующую направляющую втулку головки блока цилиндров двигателя змз 406.

Закрепляем на ножке клапана приспособление для притирки и.

прижимая клапан к седлу, попеременно поворачиваем его в обе стороны.

Продолжаем притирку до тех пор, пока уплотняющая фаска клапана полностью по всей своей ширине и длине не станет матовой и чистой.

Так же должна выглядеть и фаска на седле клапана.

Стираем ветошью с клапана и седла остатки пасты.

Аналогично притираем остальные клапаны. Перед сборкой головки блока цилиндров змз 406 керосином или дизельным топливом промываем головку, очищаем масляные каналы от отложений. Затем вытираем поверхности чистой ветошью и продуваем каналы сжатым воздухом.

Собираем и устанавливаем головку блока цилиндров змз 406 в обратной последовательности. Маслосъемные колпачки заменяем новыми. Перед установкой клапанов их стержни покрываем моторным маслом.

Из резьбовых отверстий блока цилиндров под крепежные винты головки удаляем остатки масла и охлаждающей жидкости.

На привалочную плоскость передней крышки блока цилиндров (на участке контакта с прокладкой головки блока) наносим герметик.

Прокладку головки блока цилиндров двигателя змз 406 заменяем новой. Устанавливая головку блока цилиндров на блок, следим, чтобы она «села» на установочные втулки. Перед установкой винтов крепления головки блока цилиндров наносим на их резьбовую часть моторное масло. Винты затягиваем динамометрическим ключом в два этапа, соблюдая последовательность их затяжки. Предварительно затягиваем их моментом 50 Нм, затем окончательно — 140 Нм. Порядок затяжки болтов крепления головки блока цилиндров

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

браком при производстве ГБЦ;
высокой нагрузкой на узел;
некорректным либо недостаточным техническом обслуживании;
некачественной смазкой внутренних компонентов устройства;
отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Замена прокладки головки блока цилиндров двигателя ЗМЗ-405, 406 ГАЗ-2705

Прокладку головки блока цилиндров заменяют при ее повреждении

Основные признаки повреждения прокладки головки блока:

— недостаточная компрессия — ниже 1 МПа (10 кгс/см 2 ) в одном или нескольких цилиндрах;
— прорыв газов в систему охлаждения (бурление, вспенивание жидкости в радиаторе, быстрое падение уровня жидкости в расширительном бачке при отсутствии наружных течей);
— попадание охлаждающей жидкости в систему смазки (эмульсия на указателе уровня масла, расслоение слитого из картера масла, особенно заметное в прозрачной емкости);
— попадание масла в систему охлаждения (масляная пленка на поверхности жидкости в расширительном бачке).

Снятие ГБЦ

Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

Отсоединить топливопроводы подачи и слива топлива.

Снять аккумуляторную батарею.

Отвернуть шесть болтов 1 и снять передний брызговик 2 двигателя.

Слить жидкость из системы охлаждения двигателя.

Снять катушки зажигания.

Отсоединить штекерную колодку датчика фазы от жгута проводов.

Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.

Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.

Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.

Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.

Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.

Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.

Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.

Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.

Затем вынуть трос акселератора из кронштейна вверх.

Отогнуть держатель троса акселератора и вынуть из него трос. Отвести трос акселератора в сторону от двигателя.

Отсоединить провода от генератора.

Отсоединить штекерную колодку 1 от регулятора холостого хода.

Отсоединить штекерную колодку 1 от датчика температуры воздуха.

Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя

Отсоединить штекерные колодки 1 от форсунок. Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.
