Как определить пробитую прокладку гбц

Признаки пробитой прокладки головки блока цилиндров

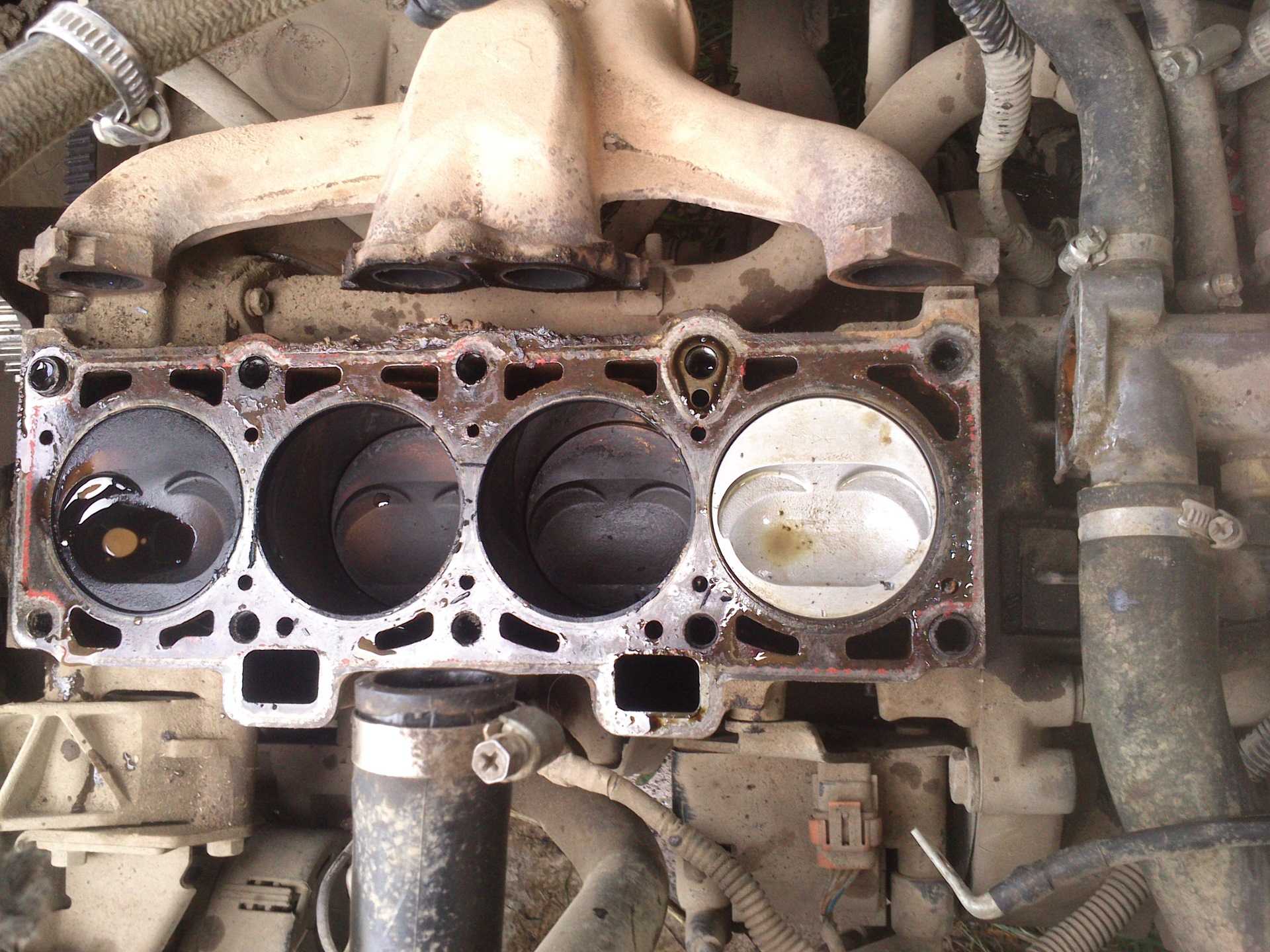

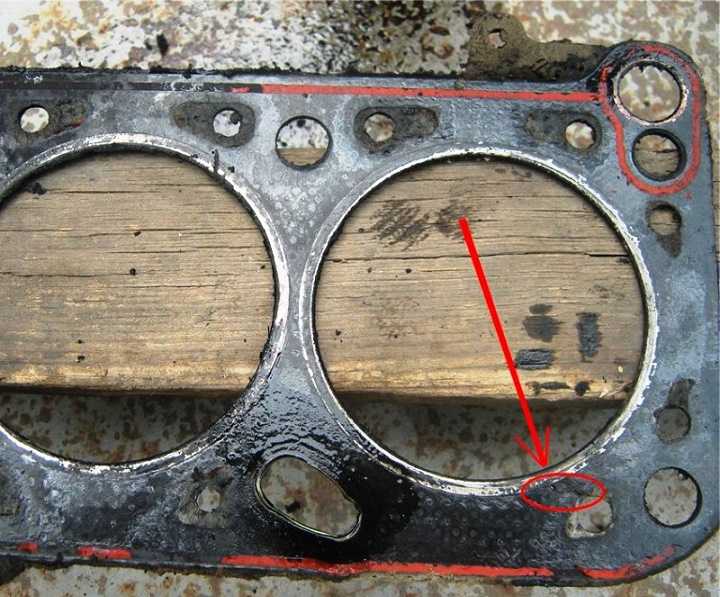

Видно прогар прокладки пробита прокладка головки блока цилиндров

Важность и сложность герметичного сопряжения между ГБЦ и блоком цилиндров состоит в том, что при фиксации головки необходимо изолировать:

1. Каналы водяной рубашки блока и головки.
2. Маслопроводящие каналы.
3. Камеры сгорания каждого из цилиндров друг от друга, от водяной рубашки и системы смазки.

С этим справляется прокладка со сложной конфигураций отверстий. Как правило, она выполняется из армированного паронита с окантовкой-усадкой вокруг каждого из отверстий. Кроме того, прокладка может быть изготовлена из тонкого листового металла в зависимости от модели двигателя.

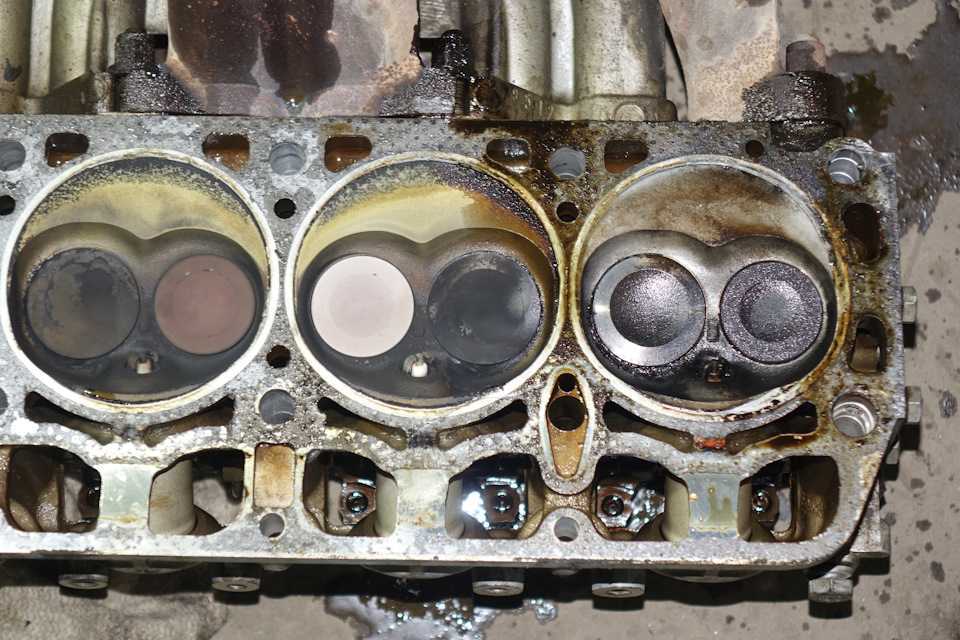

Белая эмульсия в двигателе из-за прогара ГБЦ

Тем не менее, если диагностировать неисправность уплотнения на ранней стадии, можно запросто избежать дорогостоящего ремонта.

Ранняя стадия

Это особенно характерно для моторов после ремонта, когда головка блока была установлена с нарушением технологии, а именно:

• неправильная, неровная установка прокладки;
• несоблюдение момента затяжки и очерёдности затяжки болтов крепления головки;
• нарушение геометрии головки блока вследствие перегрева, искривление привалочной плоскости:
• некачественная прокладка;
• раковины и микротрещины в привалочных плоскостях головки или блока.

Признаки подтекания масла

При первых же признаках подтекания масла из-под головки, лучше попытаться подтянуть болты крепления, используя динамометрический ключ и схему затяжки болтов. Вполне возможно, что прокладка просто просела и после протяжки герметичность соединения восстановится, подтекание масла прекратится. Если этого не сделать, вполне возможно, что придётся столкнуться с другими признаками пробитой прокладки.

Нарушение — герметичность — система

Нарушение герметичности систем часто является следствием коррозионного разрушения металла и увеличения температурных деформаций в конструкциях.
 

Нарушение герметичности системы при включении ее во впускной трубопровод системы питания после карбюратора приводит к неустойчивой работе двигателя на минимальных оборотах холостого хода и, следовательно, к необходимости увеличения оборотов, а это в свою очередь ведет к увеличению расхода горючего. Нарушение герметичности в системе вентиляции приводит также к тому, что вследствие разрежения в картере в него засасывается много пыли и износ двигателя возрастает. Во избежание попадания пыли в картер работа двигателя при открытой горловине маслоналивного патрубка не допускается.
 

Нарушение герметичности системы обнаруживают по появлению масляных пятен или подтеков масла в местах соединения.
 

Нарушение герметичности зацементированной системы в ранний иериод происходит по контактным зонам тампонакного камня.
 

Схема системы питания двигателя КамЛЗ — 740 — 10.

Нарушение герметичности системы питания обнаруживают тщательным осмотром топливопроводов и их соединений на участке разрежения. Следует иметь в виду, что место подтекания топлива при неработающим двигателе может быть местом подсасывания воздуха при работе двигателя.
 

Поэтому нарушение герметичности системы может привести к подсосу воздуха и созданию концентраций паров ДМФ в пределах взрыва.
 

Потенциальными источниками нарушения герметичности системы и выбросов в атмосферу горючих и взрывоопасных сред, как и в других случаях являются обвязочные трубопроводы, а также упоминавшиеся выше печи огневого обогрева — постоянные источники воспламенения водорода, в которые поддувают воздух вентиляторами. При этом забор воздуха вентиляторами осуществляется в непосредственной близости от технолгичес-кой аппаратуры с высоты 2 — 3 м от уровня земли.
 

Утечка фреона вследствие нарушения герметичности системы агрегата может быть восполнена в условиях эксплуатации холодильника лишь в зависимости от места обнаруженной течи.
 

Для пневматического привода признаками нарушения герметичности системы является быстрое падение давления воздуха, шум от его утечек и медленное срабатывание привода. Исправность сопряжений механизма привода определяют по свободному ходу педали тормоза.
 

На величину ошибки влияет также нарушение герметичности системы.
 

Наиболее серьезные аварии связаны с нарушением герметичности системы.
 

Они связаны в первую очередь с нарушением герметичности системы и утечкой газа.
 

Последнее условие совершенно обязательно, так как нарушение герметичности системы немедленно приведет к засорению скважин и понижению приемистости их.
 

Обнаруженные даже небольшие течи масла свидетельствуют о нарушении герметичности системы смазки из-за поврежденных прокладок или сальников либо ненадежных креплений, что недопустимо.
 

Что делать в случае разгерметизации

Вне зависимости от того, насколько сильно был повреждён уплотнитель, действовать в сложившейся ситуации всегда нужно только по одному сценарию.

Неопытные автомобилисты часто интересуются, можно ли ездить на машине с пробитой, пусть даже и не сильно, прокладкой ГБЦ. И что будет цилиндру, если продолжить эксплуатацию.

Некоторые скажут, что я ездил спокойно в прошлый раз и смогу продолжить поездку без замены и принятия каких-либо экстренных мер. Но в действительности далеко вы уехать не сможете. Если не остановить процесс разгерметизации вовремя, это приведёт к катастрофическим последствиям для транспортного средства. Прокладка полностью прогорит, начнётся смешивание рабочих жидкостей, проблемы с охлаждением, выхлопом и пр. Итогом может стать полный отказ мотора, который не всегда подлежит восстановлению даже при учёте проведения капитального ремонта.

То есть ехать вы можете, если увидели слабое проявление первых признаков пробитого уплотнителя. Но ехать следует до гаража или ближайшего автосервиса, где вам помогут решить проблему.

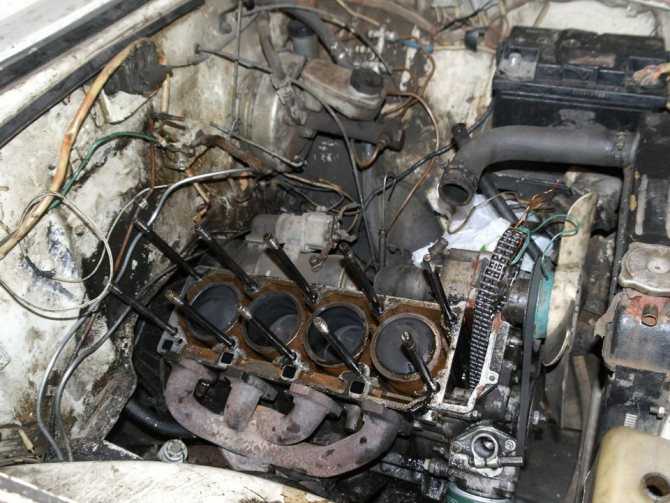

Пробитая или прогоревшая прокладка говорит лишь о том, что её нужно менять. При этом процедура подразумевает выполнение нескольких процедур:

• Для начала снимаются все узлы и элементы подкапотного пространства, соединённые с двигателем и мешающие доступу к головке блока.
• Затем откручиваются болты. В большинстве случаев старые болты уже не пригодны к дальнейшему использованию. Помимо прокладки, придётся купить комплект новых болтов.
• При нарушении плоскости головки, проводится работа по шлифовке поверхности. Тут не обойтись без специальных станков, которые вряд ли есть у рядового автовладельца в гараже.
• Новая прокладка обязательно приобретается с учётом того, какой толщины слой металла был снят в процессе шлифовки.
• Головка и блок очищаются от всего накопившегося нагара в местах стыка с уплотнителем. Все следы старой прокладка тщательно удаляются.
• Ещё предстоит полная ревизия всех поверхности. Задачей автовладельца или мастера, который проводит ревизию, является обнаружение зазоров. Они могут присутствовать, но не должны превышать 0,5-1 миллиметр. Если зазоры есть на головке, придётся её шлифовать или покупать новую ГБЦ.
• В процессе замены рекомендуется наносить на поверхности стыковки слой смазки графитового типа. Это придаст уплотнителю дополнительную мягкость и позволит лучше занять оптимальную позицию на поверхности.

Когда все мероприятия по замене будут завершены, в течение нескольких недель или сотен пройденных километров крайне важно следить за работоспособностью силового агрегата, не перегружать его и наблюдать за возможным появлением признаков износа уже с новым уплотнителем. Не нагружайте мотор сразу после смены прокладки

Дайте ему поработать при малой и средней нагрузке. Так уплотнитель полноценно встанет на своё место и гарантирует нужный уровень герметичности

Не нагружайте мотор сразу после смены прокладки. Дайте ему поработать при малой и средней нагрузке. Так уплотнитель полноценно встанет на своё место и гарантирует нужный уровень герметичности.

Большую роль играет то, насколько качественным было изделие изначально, и соблюдали ли вы правила затяжки, которые предусмотрены производителем и обязательно внесены в руководство по эксплуатации. Отклонение от этих норм не гарантирует хороший результат. Вы можете зря потратить деньги, время и силы.

Почему пробивает прокладку ГБЦ

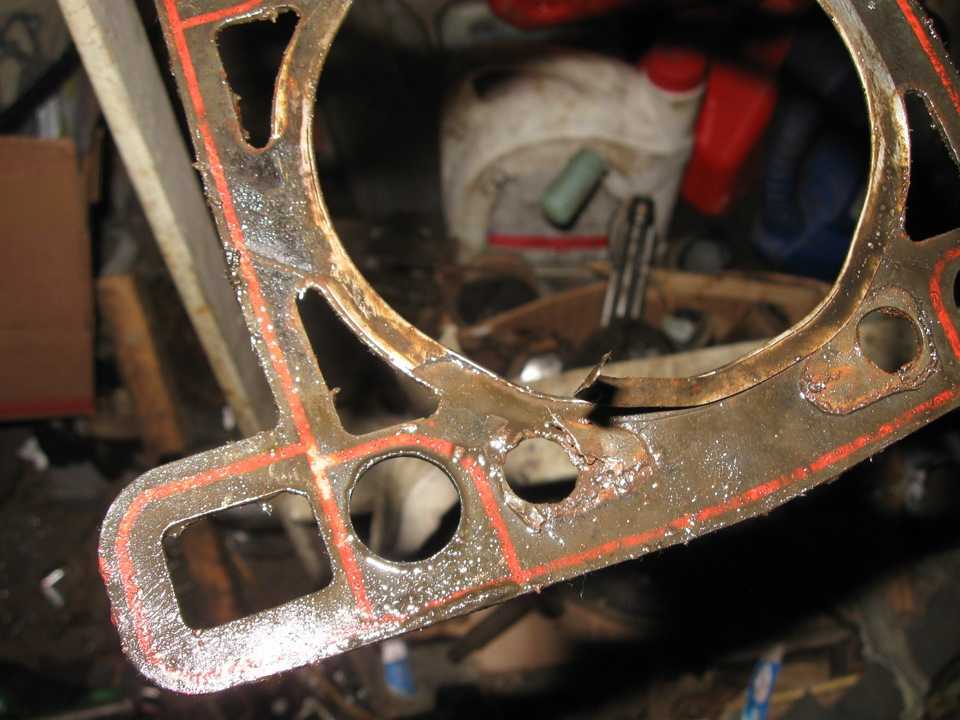

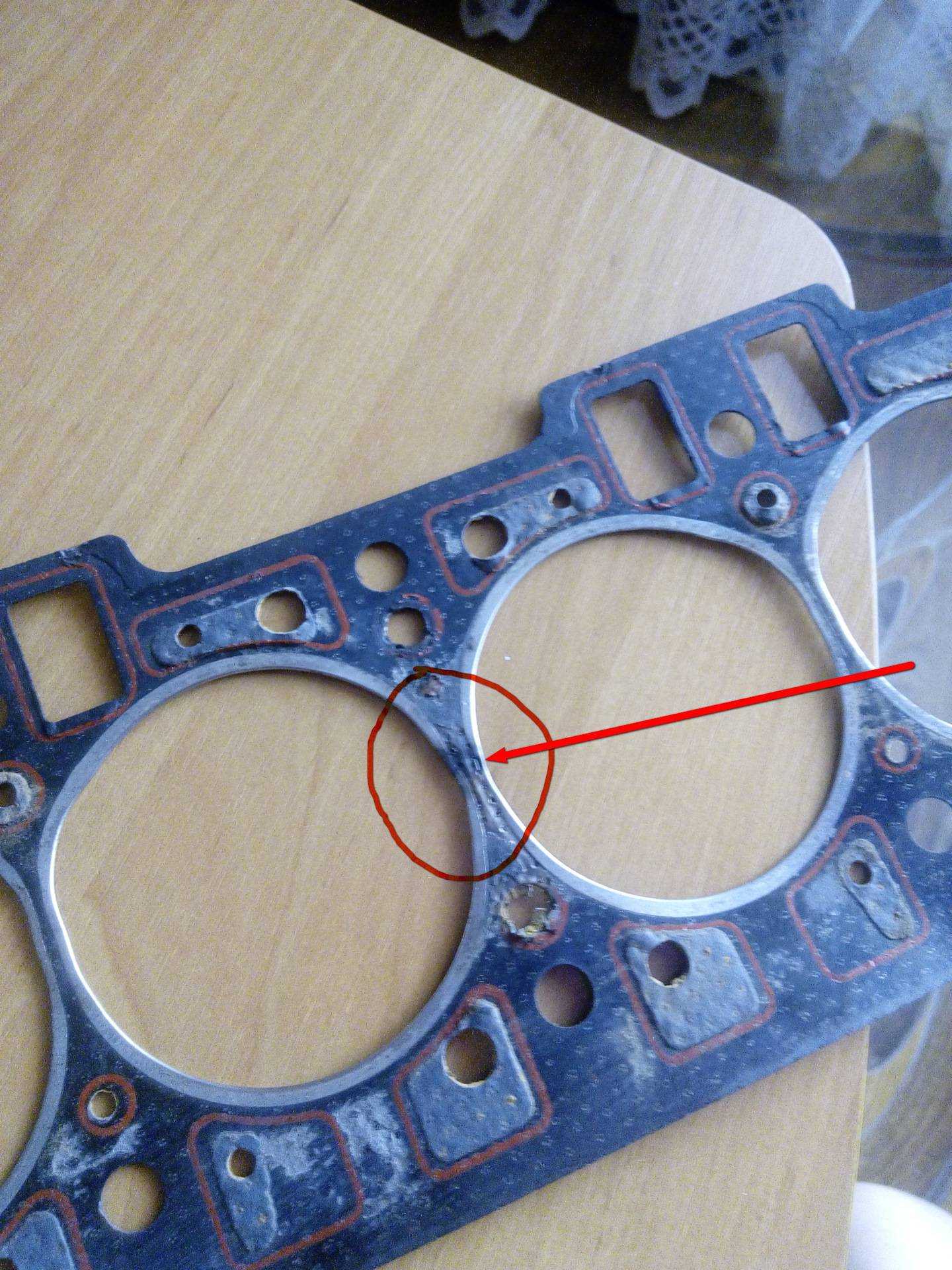

Как выглядит пробитая прокладка ГБЦ

Чаще всего прокладку ГБЦ пробивает из-за перегрева во время эксплуатации автомобиля. Под действием высокой температуры крышка может «потерять» рабочее положение. Из-за этого нарушается плотность соприкосновения с крышкой ГБЦ и происходит разгерметизация. Изменение формы вследствие перегрева характерно для алюминиевых крышек. Чугунные крышки такой «болезнью» не страдают, поскольку устойчивы к высокотемпературному воздействию. Они могут разве что треснуть, но и это происходит крайне редко. Изменение геометрии из-за перегрева также случается с железо-асбестовыми прокладками ГБЦ.

Рекомендуем: Что такое Вебасто: назначение, устройство, принцип работы

Причиной пробоя прокладки также может стать неправильное затягивание болтов. Причём плохо сказывается, как чересчур слабая, так и слишком сильная затяжка. В первом случае из блока просачиваются газы выхлопа (и они же разрушительно действуют на саму прокладку, сокращая срок её службы). Слишком сильно закручивая болты, можно нарушить материал прокладки.

Предельной точности при затягивании позволяет достичь динамометр и соблюдение очерёдности закручивания болтов. Подробную информацию по этим вопросам необходимо искать в руководстве пользователя.

В большинстве автомобилей сперва следует затягивать болты, расположенные в центре, а затем остальные

При этом важно соблюдать поэтапность закручивания. Например, сначала все крепежи прижимаются до 3 кгс, затем (снова от центральных к крайним) – до 6 кгс, следующим кругом – до 9 кгс

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

5.9.2. Замена прокладки головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.
Вам потребуются: ключи TORX T25 и T55, отвертка с плоским лезвием, пассатижи и бокорезы.
1. Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя»).
2. Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи»).
3. Снимите полку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).
4. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).
5. Разъедините фланцы дополнительного глушителя и катколлектора (см. «Замена прокладки катколлектора»).

6. Снимите воздухоподводящий рукав (см. «Снятие и установка воздушного фильтра»).	7. Снимите трубопровод системы вентиляции картера (см. «Очистка системы вентиляции картера»).

8. Сожмите фиксаторы и отсоедините колодку жгута проводов от катушки зажигания.
9. Выверните все свечи зажигания (см. «Замена и обслуживание свечей зажигания»).
10. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
11. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).

Рис. 5.3. Задняя крышка ремня привода газораспределительного механизма

12. Выверните три болта крепления задней крышки ремня привода газораспределительного механизма (рис. 5.3) и снимите ее.
13. Снимите распределительные валы (см. «Замена распределительных валов»).

14. Отсоедините от топливной рампы трубопровод подачи топлива, сжав фиксаторы соединительной муфты.	15. Извлеките трубопровод подачи топлива из держателей на рампе и отведите трубопровод в сторону.

16. Снимите рампу электрических разъемов форсунок (см. «Снятие и установка топливной рампы»).

17. Выверните винт крепления кронштейна указателя уровня масла.	18. Отсоедините от впускной трубы шланги вакуумного усилителя тормозов и клапана продувки адсорбера.

19. Сжав пассатижами хомуты и сдвинув их по шлангам, отсоедините от отводящего патрубка водяной рубашки шланг радиатора…	20. …и шланг отопителя салона.

21. Сдвиньте вверх фиксатор…	22. …и отсоедините колодку жгута проводов от крышки дроссельного узла.

23. Сжав фиксаторы, отсоедините от форсунок колодки жгутов проводов.	24. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

25. Снимите впускную трубу (см. «Замена прокладки впускной трубы»).

Рис. 5.4. Порядок ослабления затяжки болтов крепления головки блока цилиндров

26. Ослабьте затяжку десяти болтов крепления головки блока цилиндров в порядке, показанном на рис. 5.4, затем окончательно выверните болты крепления головки и выньте их вместе с шайбами.

Предупреждение Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

27. Снимите головку блока цилиндров в сборе с катколлектором.

Полезный совет Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

28. Снимите с головки блока катколлектор (см. «Замена прокладки катколлектора»).
29. Очистите привалочные поверхности головки и блока.
30. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диагоналям, измерьте щупом зазор между плоскостью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.
31. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:
– удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшую туда при снятии головки;
– обязательно установите новую прокладку головки блока, повторное ее использование не допускается;
– смажьте болты моторным маслом;

Рис. 5.5. Порядок затяжки болтов крепления головки блока цилиндров

– затягивайте болты на холодном двигателе в порядке, показанном на рис. 5.5, в три этапа:
1-й этап — затяните моментом 15,0 Н·м (1,5 кгс·м);
2-й этап — затяните моментом 30,0 Н·м (3,0 кгс·м);
3-й этап — доверните на угол 90°.
32. Установите все снятые детали и узлы в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»).
33. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).

Почему проявляются протечки?

Силовой агрегат современных автомобилей относится к дорогим агрегатам, его стоимость, совсем немного уступает цене кузова авто. Поэтому он потребует внимательного к себе отношения, своевременного выполнения всех видов обслуживания. Только таким образом можно обеспечить длительный период его эксплуатации. Когда замечено появление проблем у силового агрегата, а протечки масла в области головки блока цилиндров в полной мере относятся к ним, следует самостоятельно или с помощью специалистов выявить причину, а затем её устранить.

Утечку масла можно зафиксировать в таких местах:

• Попадание смазки в камеру сгорания цилиндра двигателя;
• Смешивание масла с охлаждающей жидкостью;
• Вытекание на внешнюю сторону блока цилиндров.

Основной причиной появления таких проблем, практически всегда бывает прогорание прокладки ГБЦ, но изредка случаются и повреждения головки блока.

В корпусе двигателя и головке блока имеется разветвлённая сеть каналов для подачи смазки и подвода охлаждающей жидкости. Этим обеспечивается смазывание механизмов, и отвод тепла от сгорания топливной смеси. Соединение блока и головки обеспечивается прокладкой блока цилиндров. Брак при её изготовлении или неправильная установка могут стать причиной появления протечек масла.

В зависимости от того в каком месте происходит повреждение или прогорание прокладки, будет наблюдаться утечка моторного масла. Самым «безобидным» случаем будет тот момент, когда обнаружатся следы протечек на внешних сторонах корпуса двигателя. Как уже отмечалось ранее, продолжить движение дальше можно, когда имеется возможность доливать в мотор смазку. Если вы с машиной находились далеко от места своего проживания, то таким образом добраться домой можно.

Ответственные водители ежедневно перед выездом проводят краткий осмотр технического состояния автомобиля. Осматривают все на предмет наличия протечек, проверяют уровень моторного масла и охлаждающей жидкости. Проверяют давление воздуха в шинах и работу системы освещения и сигнализации. Но имеются и такие, которые не заглядывают под капот автомобиля от одного обслуживания до следующего. В таком случае на грязном двигателе будет сложно определить место и причину такой проблемы до тех пор, пока он не будет очищен от грязи и масляных подтёков.

Попадание моторного масла в камеру сгорания или в систему охлаждения двигателя, проблема серьёзная, которая может привести к значительным затратам по её устранению. Двигатель следует остановить, а домой добраться с помощью буксировщика или эвакуатора. Это несколько затратное дело, но позволит избежать дальнейшего продвижения неисправности.

Признаки пробитой прокладки головки блока цилиндров

Дефектные элементы подразделяют на прогоревшие и пробитые. Считается, что пробитая прокладка — это более общее понятие, а прогоревшая — это та, которая утратила свои уплотняющие свойства в результате воздействия раскаленных газов. Это вполне правомерно, но практически суть неисправности и ремонт сводятся к одному: деталь потеряла герметичность и требует замены. Определить тип повреждения прокладки ГБЦ можно по сопутствующим ему признакам.

Масло или антифриз вытекают наружу

Перед тем, как исправить неполадку, убедитесь, что течет именно из-под головки, а, например, не из-под клапанной крышки. Течи лечат сверху вниз. Уровень масла и наличие в нем антифриза или эмульсии проверяются обязательно.

Вода (или охлаждающая жидкость) пошла в масло

Типичные симптомы неисправности:

• Падение уровня в расширительном бачке.
• Образование водомасляной эмульсии (она появляется сначала на крышке маслозаливной горловины, потом на щупе).
• Увеличение уровня масла.
• Может наблюдаться парение из выхлопной трубы или из сапуна, если его отсоединить.

Вода пошла в цилиндр

Газы в камере сгорания прожгли металлическое кольцо прокладки и прорвались в полость рубашки блока. При этой неисправности вода и газы взаимно проникают друг в друга:

1. В расширительном бачке булькает, а если открыть его пробку или горловину радиатора — пахнет гарью.
2. Свеча зажигания дефектного цилиндра чистая, как новая.
3. При пуске уровень в расширительном бачке поднимается, так как газы идут в рубашку охлаждения.
4. При выключении зажигания вода уходит в цилиндр и уровень падает, а в процессе работы он нестабилен.
5. Появляется выхлоп белого цвета.
6. В зависимости от количества охлаждающей жидкости и состояния цилиндро-поршневой группы, вода из цилиндра через лабиринт колец просачивается в поддон, где попадает в масло. Далее, в процессе работы мотора, она смешивается со смазкой, образуя эмульсию.
7. Мотор может работать неравномерно.
8. При недостаточном уровне охлаждающей жидкости температура двигателя будет расти, а печка работать все слабее. В салоне похолодает.

Масло пошло в воду

Неисправность, которая встречается реже других. Для того чтобы это произошло, нужно чтобы подающий масляный канал соединился с зарубашечным пространством. Площадь его очень мала по сравнению с размерами отверстий под цилиндры или полости системы охлаждения. Кроме того, он часто снабжен металлическим кольцом. Таким образом, вероятность его участия невелика. И все же случается, что масло идет в воду. Появления масляной пленки следует ждать в расширительном бачке.

Переход газов из цилиндра в цилиндр

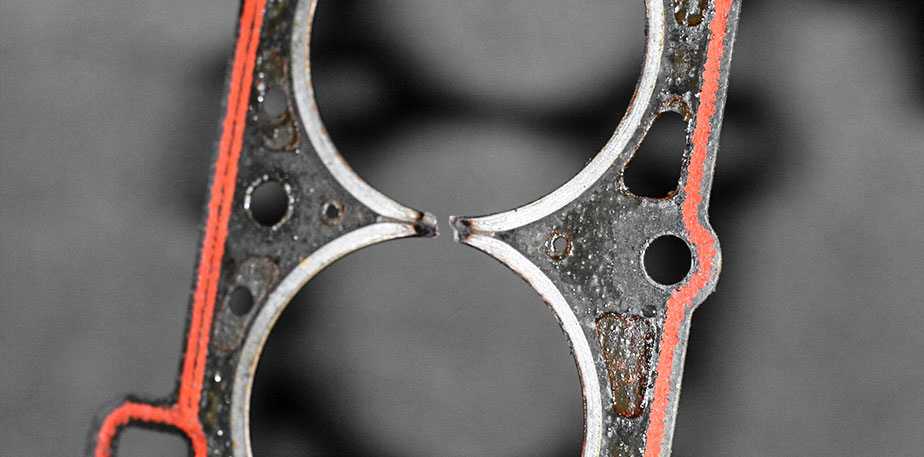

Если между цилиндрами прогорела прокладка ГБЦ, газы перетекают из одного цилиндра в другой. Обычно это случается между вторым и третьим (посередине головки блока, где искривленная поверхность приподнимается и прилегает хуже всего). Неисправность характеризуется потерей компрессии, нарушением равномерности работы и ухудшением пуска.

Как купить прокладку ГБЦ

Для того, чтобы приобрести правильную запасную часть необходимо обладать следующей информацией:

• для иномарок необходим VIN машины;
• для отечественных авто — модель автомобиля и установленного двигателя.

Выбор производителей достаточно широк, можно приобрести оригинальную запчасть с клеймом производителя автомобиля или так называемый неоригинал. Во втором случае следует отдавать предпочтения изделиям известных компаний, специализирующихся на производстве компонентов для ремонта моторов. Их изделия дешевле оригинальных, но по качеству им ничем не уступают.

Приобретать уплотнительные элементы лучше в крупных сетях магазинов автозапчастей, с устоявшейся репутацией. Даже если приобретенная запчасть окажется некондиционной, что бывает крайне редко, у крупных торговцев проблем с заменой или возвратом, как правило, не возникает.

Самостоятельная замена поршней

Всё начинается с подготовительных работ. Сначала нужно обесточить аккумулятор, слить антифриз и моторное масло из поддона картера. Потом провести этап квалифицированной диагностики. Это делается двумя способами: без снятия и со снятием моторной установки.

Чтобы обойтись малой кровью, демонтируется только головка блока цилиндров и поддон. С верхней части цилиндров напильником снимается нагар. Последующие действия:

• замерить диаметр между стенками цилиндра нутромером и сверить с паспортными данными;
• убедиться прокручиванием коленвала, что на гильзах имеются расточки — если состояние гильз не вызывает сомнений, двигатель можно не снимать;
• осмотреть дно поддона — насторожить должна металлическая стружка в масляной плёнке, указывающая на износ колец, вкладышей;
• проверить состояние поршней, аккуратно сняв их вместе с шатунами и кольцами — в норме не должно быть глубоких задиров на юбке, прогара днища, износа верхней канавки больше допустимого значения.

Дефекты прокладки ГБЦ

Ни один производитель не может стопроцентно гарантировать длительный эксплуатационный срок, поскольку на образование дефектов влияет множество факторов – состояние двигателя, модель машины, стиль вождения. Среди основных дефектов стоит выделить пробой и прогар рассматриваемого элемента. Почему прокладка под головку блока цилиндров пробивается, и какие причины могут вызвать прогар?

Пробой прокладки ГБЦ и его причины

Лопнувшую прокладку практически все водители не замечают, пока серьезная поломка не даст о себе знать. Пробою более подвержены детали отечественных авто, поскольку традиционно их качество намного ниже импортных.

О необходимости ремонта может свидетельствовать наличие пара под капотом и шум при работе двигателя, которого ранее не было. Эти признаки пробитой прокладки ГБЦ говорят о наружном пробое.

Внутренний пробой намного опаснее из-за своей незаметности. Обнаружить проблему можно путем измерения компрессии в цилиндрах, а такую диагностику водители часто выполняют, когда троит двигатель.

Это интересно: Схема предохранителей Kia Rio 3 — где расположены блоки

Также о проблеме свидетельствуют пузырьки воздуха в жидкости радиатора и наличие белого пара в выхлопной трубе. На стыках в моторе может подтекать масло.

Что касается причин, водительская халатность является одной из наиболее распространенных. Рассмотрим их более подробно:

1. Перегрев двигателя сразу даст о себе знать, если прокладка асбестовая с добавлением металла. Высоких температур она не выдерживает и вздувается при первом же перегреве. Течь образуется после нескольких циклов нагрева/охлаждения, поскольку на месте вздутия прочность снижается.
2. Деформация плоскости головки, которая прилегает к блоку. Данная проблема распространена среди алюминиевых головок. Чугунные сразу дают трещину. Замена в данном случае не обязательна, ремонт будет заключаться в шлифовке с помощью высокоточного станка.
3. Неправильная затяжка болтов крепления или неравномерная затяжка приводит к потере прижимного усилия. Пробой происходит именно в этой зоне.
4. Непосредственно качество прокладки также играет важную роль. Использование не оригинальной прокладки – это не способ сэкономить, а причина ее замены через несколько тысяч километров пробега.

Это интересно: 5 возможных причин, почему не крутит стартер и не заводится машина

Прогар прокладки ГБЦ и его причины

Что касается прогара, проблемной зоной считается участок между водяной рубашкой и одним из цилиндров. Усугубляясь, прогар распространяется дальше. Среди других возможных вариантов стоит выделить зону между каналом охлаждения и масляным каналом. Если речь идет о новом двигателе, причина прогара единственная, и заключается она в перегреве, даже если он незначительный

Водитель без опыта не обратит внимания на первые симптомы поломки, и только усугубление признаков заставит обратить внимание на проблему

Поскольку автомобиль будет отправлен на СТО не сразу после того, как прогорела прокладка головки блока цилиндров, а после дальнейшей эксплуатации, прогар не связывается с недавним перегревом, и поиски причин продолжаются в неверном направлении. Незначительный перегрев головки может наблюдаться, если охлаждающая жидкость залита в недостаточном объеме.

Циркуляция в системе позволяет жидкости охлаждаться, однако отвода тепла в необходимом объеме не происходит. Температура жидкости отображается приборами авто, и на первый взгляд все нормально, однако не отображается температура деталей. Следовательно, водитель даже не заметит, как из-за перегрева прогорит прокладка.

Остальные причины относятся к упущениям после проведения ремонтных работ:

• неправильный подбор толщины прокладки;
• нарушения последовательности затяжки болтов;
• избыточное или слишком малое натяжение при затяжке;

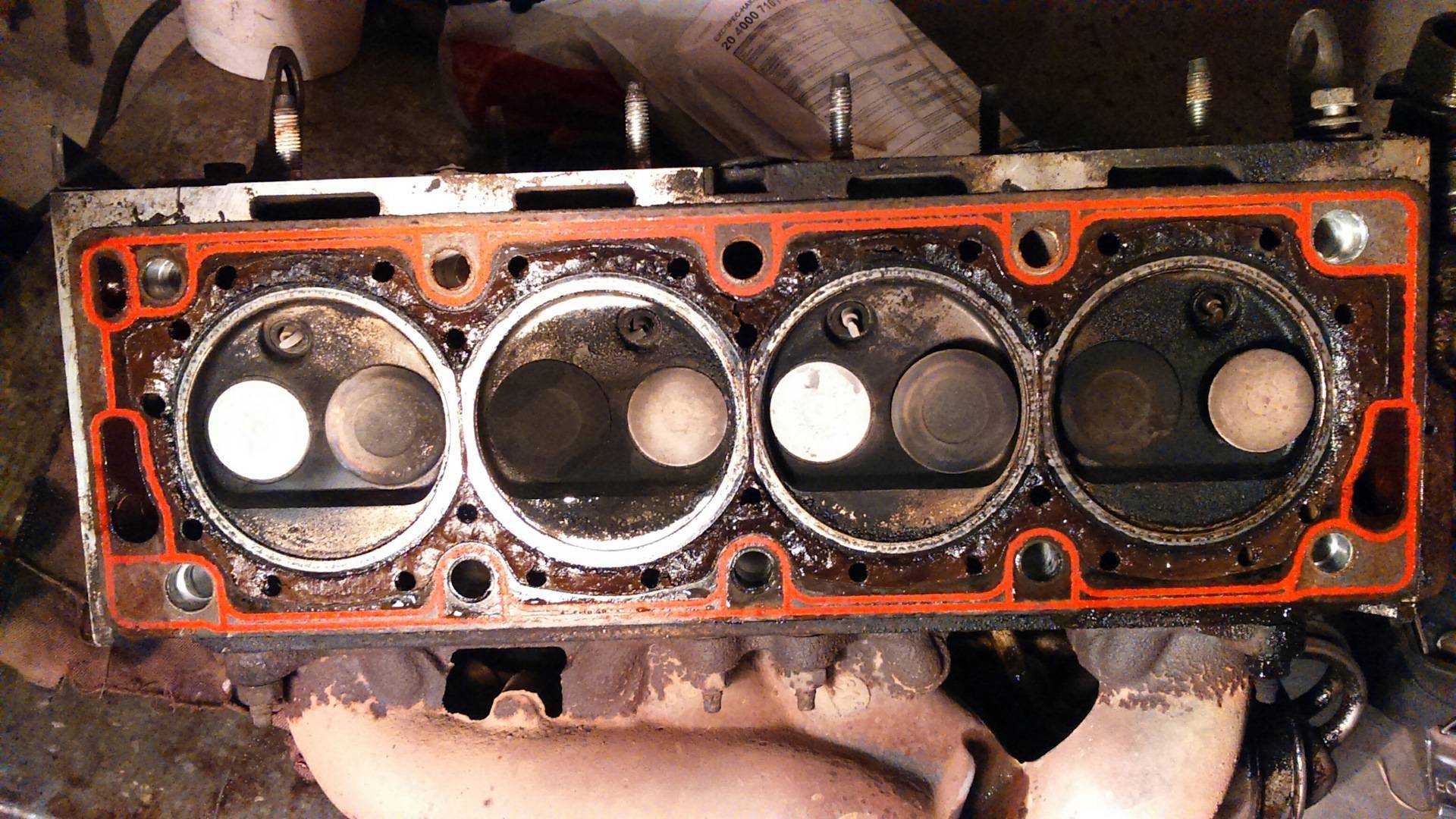

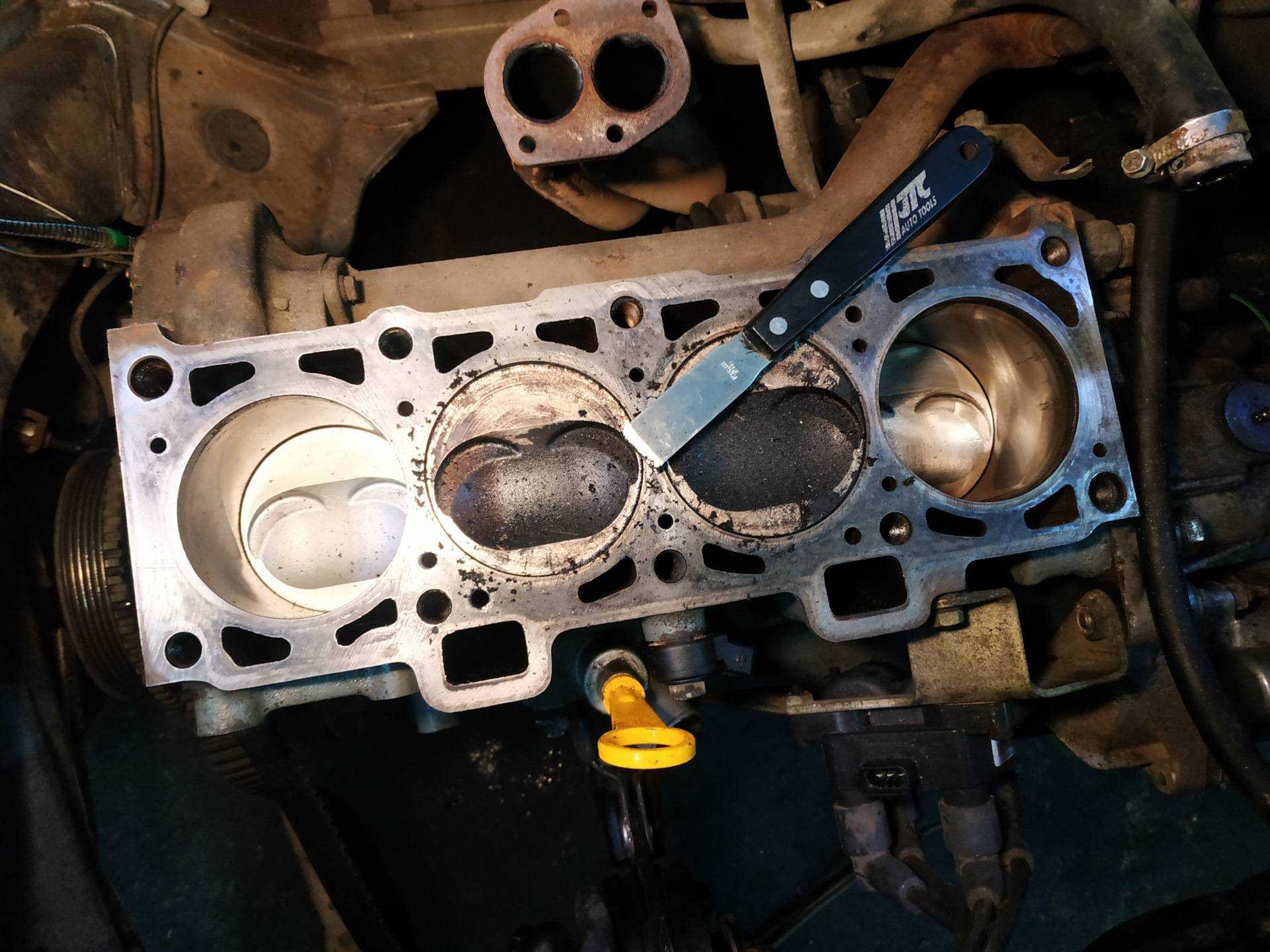

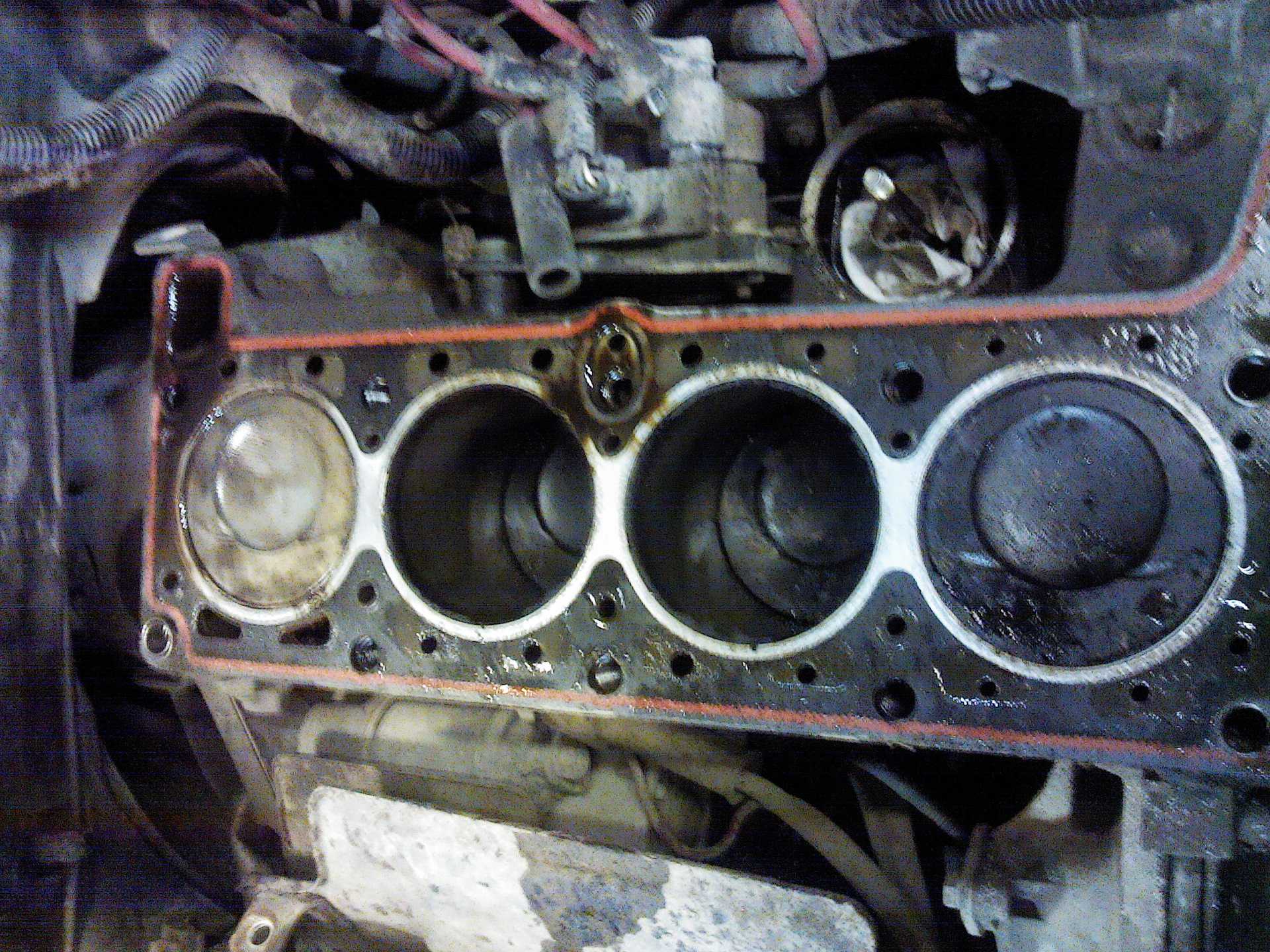

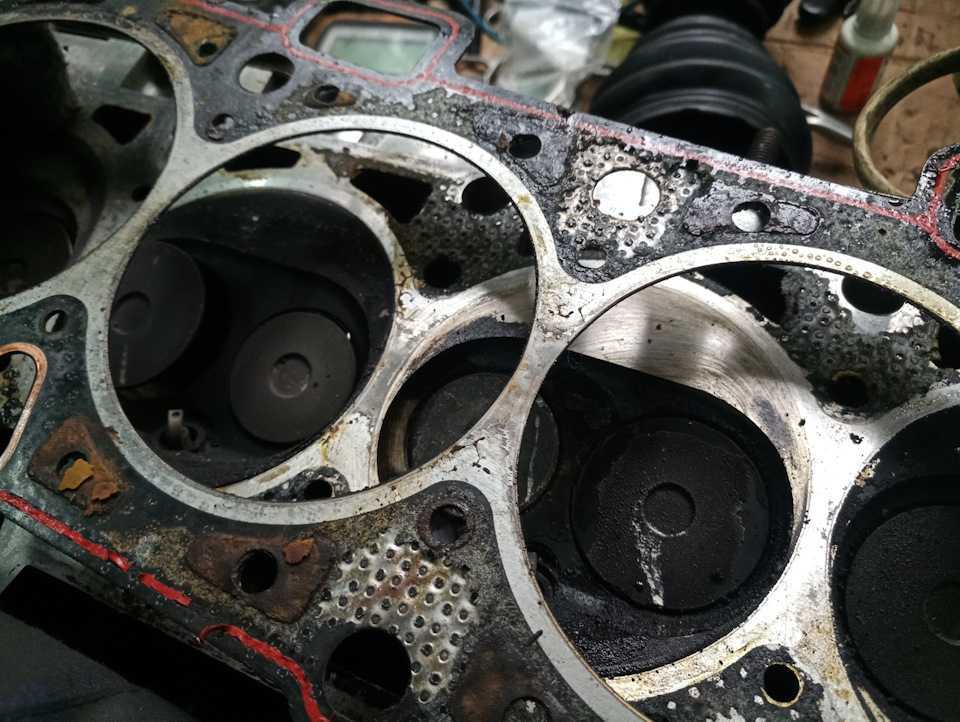

• плохое состояние привалочных поверхностей (наличие царапин или раковин, остатков старой прокладки, деформация головки).
