Как определить раннее или позднее зажигание

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

• Контактные;
• Бесконтактные;
• Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

• Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
• Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
• Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества

Особенности

СЗ работает с датчиком Холла

Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы

Отсутствует механическое взаимодействие между контактами

Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится

Не нужно регулировать положение контактов

Это объясняется просто — их нет в СЗ ВАЗ 2109

Минимальные механические взаимодействия деталей

Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания

Энергия в свечи постоянно повышенная

Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля

Экономичность и экологичность

Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО

Стабильный запуск холодного двигателя

Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

Схема

Электрическая принципиальная схема системы запуска автомобиля Kia Rio (с 2011 года).

Электрическая принципиальная схема системы запуска автомобиля Kia Rio (с 2011 года).

Схема системы запуска с электронным ключом.

Схема системы запуска без электронного ключа.

Напряжение АКБ всегда подается от положительной клеммы В+ на тяговое реле стартера, реле RLY. 7 и выключатель зажигания. Повернуть замок зажигания в положение START с помощью переключателя селектора переключения передач в положение Р или N и нажатием педали тормоза для автомобилей с АКПП, и нажатием педали сцепления для автомобилей с МКПП. Когда ЕСМ получает сигнал пускового напряжения, на клемму (-) катушки реле RLY. 7 подается питание от ЕСМ в соответствии с данным сигналом. Как только на катушку (-) реле RLY. 7 подается напряжение от ЕСМ, ключ RLY. 7 замыкается и ток протекает к клемме ST стартера через клемму ключа RLY. 7, намагничивает соленоид, в результате чего электромагнитный выключатель и рычаг притягиваются, шестерня привода входит в зацепление с зубчатым венцом маховика, а контакт электромагнитный выключатель замыкается, подавая ток аккумулятора В+ на электродвигатель стартера, который вращает коленчатый вал двигателя. Когда ключ в замке зажигания отпускается после запуска двигателя, обгонная муфта шестерни привода начинает проскальзывать, что предотвращает повреждение стартера из-за чрезмерных оборотов якоря.

С системой электронного ключа можно запустить двигатель, не вставляя ключ в замок зажигания. Электронный ключ не будет работать, если элемент питания в ключе разряжен или посторонние предметы блокируют прохождение сигнала. Напряжение клеммы В+ аккумуляторной батареи всегда подается на тяговое реле стартера и реле RLY. 7 блока предохранителей и реле моторного отсека. Перевести кнопку запуска/остановки в положение START, переключив рычаг селектора в положение Р или N и нажав педаль тормоза для автомобилей с АКПП или педаль сцепления для автомобилей с МКПП. Блок управления системой электронного ключа получает сигнал переключателя кнопки запуска/остановки и передает сигнал запуска через предохранитель F39 10А, расположенный в распределительной коробке панели приборов, в блок ЕСМ. При помощи этого сигнала на катушку (-) реле RLY. 7 подается напряжение от блока ЕСМ. Как только на катушку (-) реле RLY. 7 подается напряжение от ЕСМ ключ реле RLY. 7 замыкается и ток протекает к выводу ST стартера через клемму ключа RLY. 7 намагничивает соленоид, в результате чего электромагнитный выключатель и рычаг притягиваются, шестерня привода входит в зацепление с зубчатым венцом маховика, а контакт электромагнитный выключатель замыкается, подавая ток аккумулятора В+ на электродвигатель стартера, который вращает коленчатый вал двигателя. Когда кнопка запуска/ остановки отпускается после запуска двигателя, обгонная муфта шестерни привода начинает проскальзывать, что предотвращает повреждение стартера из-за чрезмерных оборотов якоря.

* Если педаль тормоза для автомобилей с АКПП и педаль сцепления для автомобилей с МКПП не нажата при нажатии кнопки запуска/ остановки, переключение состояния OFF ACC ON OFF state продолжается, но двигатель не может быть запущен.

Тюнинг зажигания карбюраторного Ваз-2107- сравниваем Сонар ИК и БСЗ

Если вас не устраивает работа штатной контактной системы зажигания карбюраторного Ваз-2107, то улучшить ее работу можно разными способами. Выбрать один из них и своими силами его осуществить поможет эта статья.

Плюсы и минусы контактной системы зажигания

На большинстве карбюраторных «Семерок» установлена контактная система зажигания. Она простая по устройству, легко обслуживается и надежно работает. Контактная система известна давно и починить ее, в случае отказа, сможет любой умелец.

К сожалению, недостатков у этой простой и гениальной конструкции, тоже хватает. Главная проблема- сами контакты. Замыкая и размыкая электрическую цепь они, постепенно выгорая, меняют свои размеры. Это приводит к изменению момента зажигания, и как следствие, к потере мощности и экономичности мотора.

Из-за всех этих «прелестей» за контактами нужно постоянно ухаживать: содержать в чистоте и контролировать зазор. На машине с солидным пробегом эти недостатки проявляются особенно сильно.

Сонар ИК- бюджетный вариант

Именно для таких машин хорошим решением является замена контактной группы на бесконтактное устройство, хорошо известное как «Сонар ИК». Работает оно на прерывании инфракрасного луча кулачками прерывателя.

Установить «Сонар ИК» достаточно просто. Выполнить это по силам любому, кто привык самостоятельно ремонтировать свой автомобиль.

Чтобы не повторять десять раз одно и тоже, помещаю ссылку на видео, где все подробно показано.

Этот приборчик устанавливают вместо контактов

Примерно через 50000 км и два года, машина начала дергаться при разгоне. Поиски причины привели к «Сонар ИК». Пришлось в дороге ставить контакты обратно. Покупать новый приборчик, вместо сгоревшего, не стал, так как решил заменить всю систему зажигания на бесконтактную.

Из отзывов в Интернет узнал, что были случаи перегрева «Сонар ИК» летом в пробке, но у меня такого не было. Если бы не доставшийся по дешевке новенький «Нивовский» трамблер, я бы установил «Сонар ИК» еще раз. Стоимость приборчика сейчас около 850 рублей.

Свои деньги он отрабатывает честно.

Прочитайте, может пригодится: Неисправность радиатора охлаждения

Бесконтактная система зажигания- дорого, но сердито

Вот этот вариант дает уже очень ощутимый результат. Комплект из катушки зажигания, трамблера, коммутатора и жгута проводов с колодками стоит примерно 2500 рублей. Плюс еще желательно заменить свечи и высоковольтные провода.

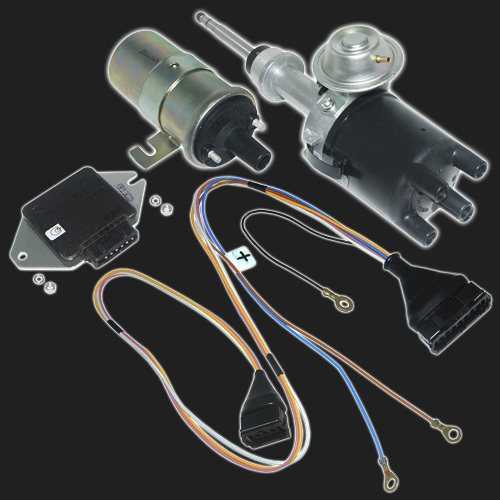

Так выглядит комплект БСЗ для Ваз-классики

Зато, за эти деньги вы получаете легкий запуск в мороз, ровную и стабильную работу двигателя на всех режимах и забываете о проблемах с трамблером. После установки БСЗ запомните накрепко- нельзя снимать провода со свечей при работающем моторе! Датчик, который стоит в трамблере сразу выйдет из строя.

Но пусть вас не пугает наличие электронных компонентов, которые могут «сгореть» в дороге- они достаточно надежны. Можно, на всякий случай, купить и возить с собой запасной коммутатор и аварийный вибратор. Последний подключают вместо сгоревшего датчика Холла, чтобы доехать до места ремонта.

Если решили купить комплект, или собираете все по отдельности, имейте в виду, что трамблер марки «3810.3706» разработан для «Нивы». У него может оказаться укороченный вал и совершенно другие настройки. С ним машина тянет «как трактор» на низких оборотах, но «скисает» при разгоне.

Специально для «Семерки» предназначен трамблер «38.3706», он подойдет без проблем.

Установку комплекта лучше доверить специалистам.

Установка бесконтактного зажигания

Существует несколько методик установки БСЗ на автомобили:

• упрощенный способ, основанный на замене контактной группы оптическим датчиком с силовым электронным ключом для управления катушкой;
• технология для иномарок, выпущенных до середины 80-х гг. прошлого века, предусматривающая доработку штатного трамблера;
• усовершенствованный способ, базирующийся на полноценной замене компонентов системы зажигания (подходит для машин, собранных российскими заводами).

Бесконтактное зажигание Сонар

Базовым способом улучшения работы системы зажигания является модуль Сонар-ИК, который устанавливается в стандартный распределитель. Установленный внутри изделия оптический датчик реагирует на вращение кулачков.

… о работе модуля Сонар-ИК

Импульсы управляют электронным ключом, который прерывает подачу тока на свечи от катушки, обеспечивая формирование искровых разрядов на свечах в соответствии с порядком работы цилиндров.

Датчик прерыватель для иномарок

Для автомобилей иностранного производства старого образца лучше использовать продукцию компаний UltraSpark, Pertronix или AccuSpark. В набор входит датчик положения вала индукционного типа и кольцо с прорезями, а также инструкция по подключению и настройке. Модель подбирают в зависимости от версии распределителя, установленного на машине. Катушка зажигания и доработка корпуса трамблера не требуются.

Полноценная система

Перечисленные выше способы не позволяют получить все преимущества бесконтакной системы зажигания. Владельцам машин отечественного производства рекомендуется установить полноценный набор, состоящий из распределителя с интегрированным датчиком Холла, внешнего коммутатора, катушки и комплекта проводов для коммутации. Подобное оборудование выпускает завод СОАТЭ (г. Старый Оскол). Монтаж требует от владельца навыков ремонта автомобилей.

https://youtube.com/watch?v=6M5ac0kz9UA

Бесконтактное электронное зажигание

Принцип работы системы без механических элементов основан на обработке данных о положении коленчатого и распределительного валов электронным блоком управления. В конструкции применяются индивидуальные катушки или общий модуль, соединенный со свечами высоковольтными проводами. Система позволяет улучшить процесс воспламенения топлива и автоматически корректирует опережение. Оборудование устанавливается на силовой агрегат в заводских условиях. Самостоятельно доработать двигатель под бесконтактное зажигание без распределителя невозможно.

Система зажигания KIA RIO

На автомобили устанавливается бесконтактная система зажигания типа DLI, обеспечивающая увеличение диапазона установки угла опережение зажигания и напряжения распределителя зажигания при уменьшении электрических помех.

– датчик положения распределительного вала;

– блок управления зажиганием ECU;

– высоковольтные провода и свечи зажигания.

В бесконтактной системе зажигания датчик положения распределительного вала и датчик угла поворота коленчатого вала передают блоку управления двигателем информацию в какой цилиндр необходимо подать напряжение зажигания.

Блок управления двигателем подает сигнал соответствующей катушке зажигания, которая вырабатывает ток высокого напряжения и передает этот ток свече зажигания.

В бесконтактной системе зажигания импульс зажигания подается сразу на две свечи зажигания, один на такте сжатия, один на такте выхлопа – искра зажигания на такте выхлопа не оказывает никакого значения на работу двигателя и поэтому потрачена впустую.

Цилиндры группируются в соответствии с порядком работы цилиндров. Например, порядок работы цилиндров – 1–3–4–2.

Каждая катушка зажигания фактически состоит из 2-х отдельных высоковольтных обмоток, которые подают искру в два цилиндра каждая (одна к цилиндрам № 1 и 4, а другая к цилиндрам № 2 и 3).

Если при такой системе зажигания подсоединить индуктивный тахометр к высоковольтному проводу свечи зажигания, он покажет частоту вращения коленчатого вала двигателя в два раза больше фактической частоты вращения (т.е. 1600 мин –1 , вместо фактической 800 мин –1 ).

7.0 Система зажигания

7. Система зажигания

ОБЩИЕ СВЕДЕНИЯ

На автомобили устанавливается бесконтактная система зажигания типа DLI.
Система включает:
      – два отдельных блока катушек зажигания;
      – датчик угла поворота коленчатого вала,
передающий блоку управления двигателем информацию о частоте вращения коленчатого
вала;
      – блок управления зажиганием, встроенный
в блок управления двигателем;
      – датчик положения распределительного вала,
передающий блоку управления двигателем информацию о порядке работы цилиндров;
      – высоковольтные провода и свечи зажигания.

Работа системы зажигания

В обычной системе зажигания, катушка зажигания вырабатывает ток высокого напряжения,
и распределитель зажигания передает этот ток, в требуемое время, к соответствующей
свече зажигания.
В бесконтактной системе зажигания датчик положения распределительного вала и
датчик угла поворота коленчатого вала, передают блоку управления двигателем
информацию в какой цилиндр необходимо подать напряжение зажигания. Блок управления
двигателем подает сигнал соответствующей катушке зажигания, которая вырабатывает
ток высокого напряжения и передает этот ток свече зажигания.
В бесконтактной системе зажигания импульс зажигания подается сразу на две свечи
зажигания, один на такте сжатия, один на такте выхлопа – искра зажигания на
такте выхлопа не оказывает никакого значения на работу двигателя и поэтому потрачена
впустую. Цилиндры группируются в соответствии с порядком работы цилиндров. Например,
в Sephia порядок работы цилиндров – 1–3–4–2. Каждая катушка зажигания фактически
состоит из 2-х отдельных высоковольтных обмоток, которые подают искру в два
цилиндра каждая (одна к цилиндрам № 1 и 4, а другая к цилиндрам № 2 и 3).

Электронная система опережения зажигания
Установка угла опережение зажигания определяется и устанавливается блоком управления
двигателя, основанного на сигналах от различных датчиков и выключателей.
Блок управления двигателем изменяет установку угла опережение зажигания согласно
частоте вращения двигателя, количеству поступившего воздуха, температуре охлаждающей
жидкости и другим условиям.

Предупреждение

Угол опережения зажигания
на частоте холостого хода: 8±5° до ВМТ
Угол опережения зажигания не регулируется.

Компоненты системы зажигания

Почему дизельному двигателю нужен регулятор?

У дизельного двигателя не существует положения управляющей рейки, которое бы позволило дизельному двигателю точно поддерживать свои обороты без помощи регулятора. На холостом ходу, к примеру, без регулятора числа оборотов, обороты двигателя будут либо падать, пока двигатель не остановится, либо будут продолжать увеличиваться, что, в конце концов, приведет к саморазрушению двигателя.

Последняя возможность обязана тому, что дизель работает с избытком воздуха, что означает отсутствие эффективного дросселирования поступающей в двигатель смеси при возрастании его оборотов.

К примеру, если холодный двигатель был заведен и остался работать на холостом ходу, тогда как продолжает впрыскиваться начальное количество топлива, то характерное трение вскоре начнет снижаться. То же самое относится к нагрузке двигателя от приводимых от него агрегатов, таких как генератор, воздушный компрессор, ТНВД и т.д. Это означает, что если положение управляющей реики осталось неизменным и рейка не втягивалась для уменьшения количества подаваемого топлива (как сделал бы регулятор), то обороты двигателя будут возрастать все больше и больше (из-за указанного выше падения трения), пока они не достигнут точки саморазрушения. Другими словами, является обязательным, чтобы дизель был оснащен регулятором числа оборотов. В настоящее время для рядных ТНВД используются либо механические (центробежные) регуляторы либо система электронного управления дизельным двигателем (EDC).

Пневматические регуляторы, управляемые давлением впускного коллектора устанавливались ранее на небольшие ТНВД. От них пришлось отказаться в результате возросших требований к точности регулирования и к работе регулятора.

Электросхемы KIA Rio 3

Администратор

Сборник электросхем для автомобиля Kia Rio. Для обнаружения ненадежного соединения или места короткого замыкания (обычно из-за плохого или загрязненного соединения или поврежденной изоляции) провода можно потрясти рукой для того, чтобы увидеть, не выходит ли цепь из строя при движении провода. Таким путем можно отыскать точку с ненадежным разъемом или точку, в которой происходит короткое замыкание.

Кроме проблем, связанных с ненадежным соединением, электрическая цепь может иметь две других основных неисправности – наличие обрыва в цепи или короткого замыкания. Обрыв в цепи может быть вызван разрывом какого-либо провода или отсутствием соединения в цепи, что помешает течению тока. Обрыв в цепи вызовет отказ какого-либо элемента электрического оборудования в работе, но не приведет к перегоранию предохранителя защищающим эту цепь.

Неисправности, связанные с коротким замыканием, вызваны замыканием в цепи, что приводит к тому, что ток, текущий по цепи, начинает течь по другой цепи и чаще всего уходит на «массу». Короткое замыкание обычно вызвано разрывом изоляции, что позволяет питающему проводу касаться либо другого провода, либо заземленного элемента, такого, как кузов. Короткое замыкание приводит к перегоранию предохранителя, защищающего соответствующую цепь.

Электросхема la. Kia Rio 3 Система управления двигателем: 1 — монтажный блок в моторном отсеке; 2 — электромагнитный клапан (ЭМК) системы изменения фаз газораспределения (CWT); 3 — датчик положения распределительного вала; 4 — ЭМК системы улавливания паров топлива; 5 — управляющий датчик концентрации кислорода; 6 — диагностический датчик концентрации кислорода; 7 — электронный блок управления двигателем

Проблемы с УОЗ на инжекторном двигателе

Микропроцессорные системы не предусматривают регулировку зажигания в процессе ремонта и технического обслуживания. Проявление описанных симптомов раннего или позднего зажигания возможны в двух случаях:

1. Перескок ремня/цепи ГРМ. Проблемы с запуском, потерей мощности и большим расходом топлива возникают из-за нарушения фаз газораспределительного механизма. В таком случае необходимо проверить правильность установки меток ГРМ.
2. Неисправность датчика детонации (ДД), обрыв сигнальной цепи от датчика к ECU (Engine Controle Module).

При обнаружении в процессе самодиагностики неисправности датчика детонации блок управления переводит двигатель в аварийный режим, устанавливая позднее зажигание и ограничивая тем самым максимальную мощность.

Структура БСЗ

Бесконтактная система зажигания – это целый ряд различных механизмов, а именно:

• Выключатель зажигания;
• Датчик импульсов;
• Транзисторный коммутатор;
• Катушка зажигания;
• Свечи зажигания;
• Датчик-распределитель (трамблер);
• Провода высокого и низкого напряжения.

Наглядно устройство бесконтактной системы зажигания можно разглядеть на фото, коротко разберем и принцип ее работы.

Как вы уже, наверное, поняли в основе всей системы лежит датчик Холла, который воздействуя на полупроводник магнитным полем, создает поперечное напряжение. Происходит это за счет щелевой конструкции прибора, то есть, по разные стороны от отверстия располагается полупроводник (и постоянный магнит.

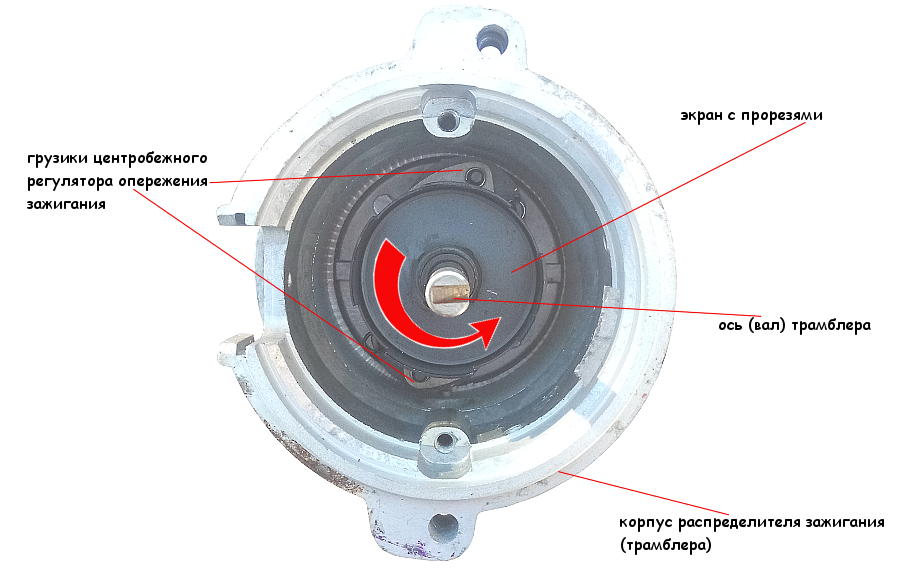

В самой щели вращается стальной цилиндр с прорезями. Таким образом при совпадении щели датчика и прорезей цилиндра, магнитный поток воздействует на проводник (по которому кстати при включенном зажигании протекает ток), далее, образовавшиеся импульсы, воздействуют на коммутатор, после чего они преобразовываются в ток первичной обмотки катушки зажигания.

Преимущества БСЗ

Задача системы зажигания — обеспечение в нужный момент искры зажигания достаточной энергии для воспламенения топливной смеси. Чем точнее выполняется этот процесс, тем выше мощность и эффективность двигателя. Правильно выставленное зажигание позволяет повысить мощность двигателя, снизить расход топлива и выбросы вредных веществ.

В последние годы и десятилетия эти цели приобретали все большую актуальность. Контактная система зажигания не смогла справиться с требованиями, которые к ней предъявлялись. Максимально передаваемую энергию, необходимую для зажигания рабочей смеси, увеличить не удалось, хотя это было необходимо для двигателей с высокой компрессией и мощностью, частота вращения которых становились все больше.

Кроме того, из-за постоянного износа контактов не возможно обеспечить точное соблюдение заданного момента воспламенения. Это вызывало перебои в работе двигателя, повышение расхода топлива и выбросам вредных веществ атмосферу.

Благодаря развитию электроники удалось инициировать процесс воспламенение бесконтактно, в результате чего решились проблемы износа и технического обслуживания. При этом заданный момент зажигания точно соблюдается практически в течение всего срока службы.

В первую очередь, это достигается благодаря индуктивному формированию сигнала (бесконтактная транзисторная система зажигания с накоплением энергии в индуктивности) и формированию сигнала датчиком Холла (TSZ-h).

Поскольку обе эти системы экономичны и относительно недорогие, они используются и сегодня на некоторых двигатетелях малого объема.

Основные преимущества бесконтактной системы зажигания:

• отсутствие износа и технического обслуживания,
• постоянный момент воспламенения,
• отсутствие дребезга контактов и, как следствие, возможность увеличения частоты вращения,
• регулирование накопления энергии и ограничение первичного тока,
• более высокое вторичное напряжение системы зажигания
• отключение постоянного тока.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

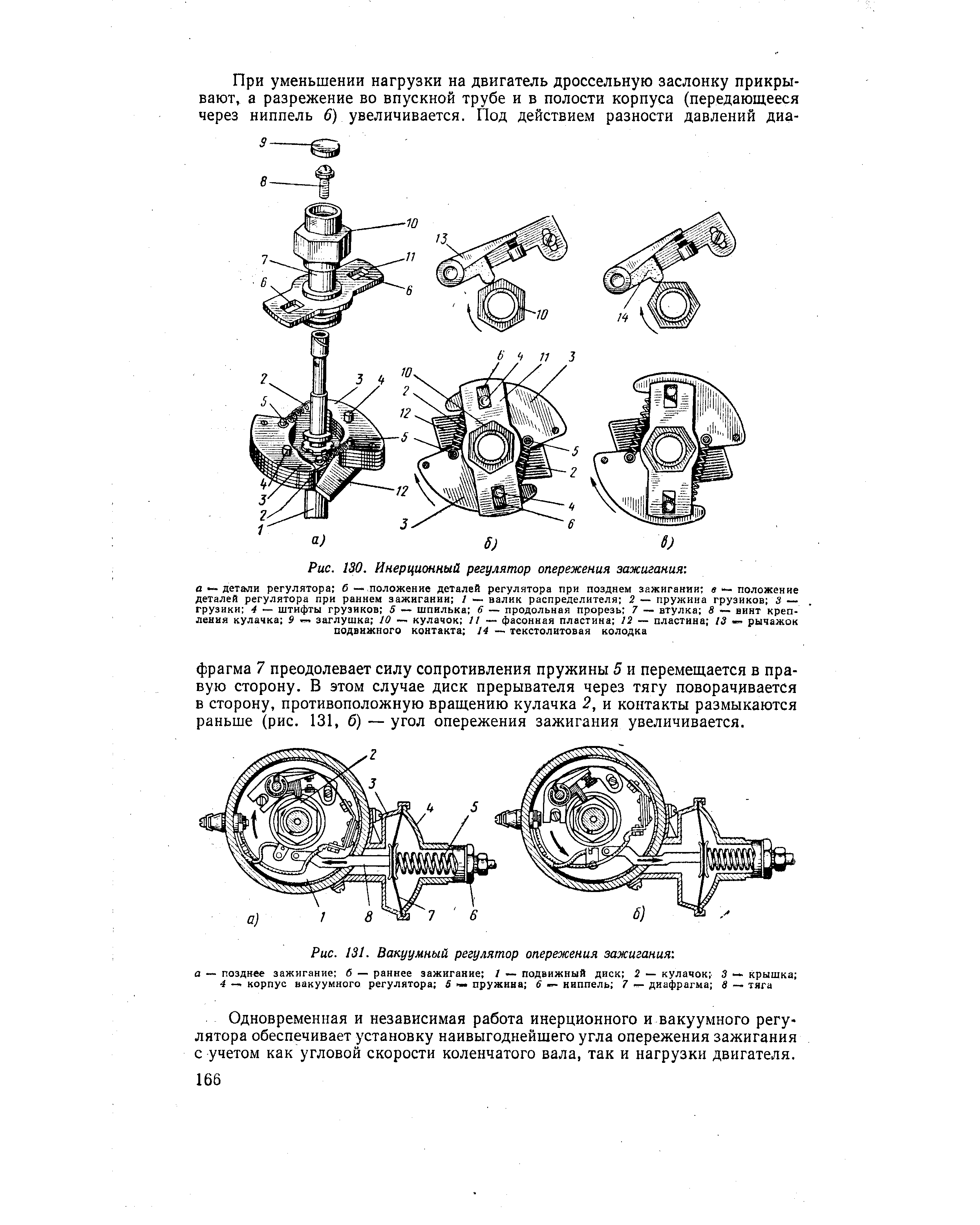

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Принцип работы бесконтактной системы

Эволюционным продолжением транзисторно-контактной системы, является бесконтактное зажигание. В таких конструкциях вместо прерывателя устанавливается специальный датчик импульсов. Это дает возможность увеличить срок службы системы зажигания за счет отсутствия неисправностей, связанных с контактами прерывателя.

Датчик формирует электрические импульсы низкого напряжения. Он бывает трех типов:

• Датчик Холла. Конструкция такого датчика включает в себя постоянный магнит, и пластину-полупроводник, оснащенную микросхемой.
• Индуктивный. Принцип его работы основан на изменении величины индукции чувствительного элемента в зависимости от величины зазора между датчиком и движущимся пластинчатым ротором, воздействующим на магнитное поле.
• Оптический. Он состоит из светодиода, фототранзистора и микросхемы согласования. При попадании света от диода на фототранзистор датчик подает массу (минус питания) на коммутатор. Перекрытие потока света провоцирует исчезновение тока в катушке и способствует дальнейшему формированию искры.

Конструктивно датчик импульсов интегрирован в распределитель и регулируется режимом вращения коленвала двигателя. Прерывание тока в первичной обмотке катушки зажигания бесконтактной системы осуществляется также транзисторным коммутатором, но реагирующим на сигналы датчика. В момент вращения коленвала датчик посылает импульсы напряжения на коммутатор. Последний, соответственно, формирует импульсы тока в обмотке низкого напряжения катушки. Когда ток не поступает, на вторичной обмотке возникает высокое напряжение, которое передается распределителю и далее по высоковольтным проводам к нужной свече. Изменение угла опережения в бесконтактной системе зажигания также выполняется центробежным и вакуумным регуляторами.

Устройство

Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания. В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.

Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.

К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.

Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.

Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.

Центробежный регулятор размещён внутри корпуса прерывателя-распределителя.

Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.

На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.

Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.

Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.

Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».

Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».

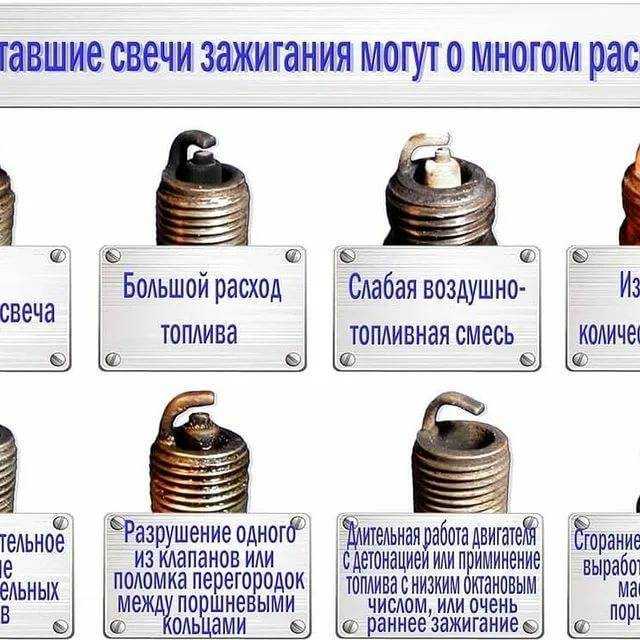

Момент зажигания запаздывает

Сбитые регулировки трамблера могут привести к тому, что разряд на электродах свечи образуется слишком поздно – когда поршень уже находится в верхней мертвой точке (ВМТ) либо начал движение вниз – рабочий ход. В данном случае наблюдаются следующие характерные признаки:

1. Обороты коленчатого вала на холостом ходу снижаются.
2. Заметно падает мощность силового агрегата, автомобиль разгоняется очень вяло. Причина – потеря энергии вспышки топлива, сгорающего на рабочем ходу поршня.
3. Сильно запаздывающая искра дает выстрелы мотора в глушитель. Газы прорываются через открывающийся выпускной клапан.
4. Двигатель сложнее завести «на холодную».
5. Потребление горючего увеличивается.

Следствием позднего зажигания на дизеле является затрудненный пуск даже на прогретом моторе и «чихание» черным дымом из выхлопной трубы. Поскольку впрыск топлива происходит в самом начале рабочего такта, солярка сгорает не полностью и выбрасывается наружу в виде копоти. Если подача топлива происходит чересчур поздно, силовой агрегат не заведется вовсе.
