Замена замка зажигания
Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.
Прозвон проводки
Итак, в зависимости от причины неисправности, замена может представлять собой:
- Замену замка полностью
- Замену личинки замка
- Замену контактной группы.
Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.
Демонтаж замка
Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.
Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

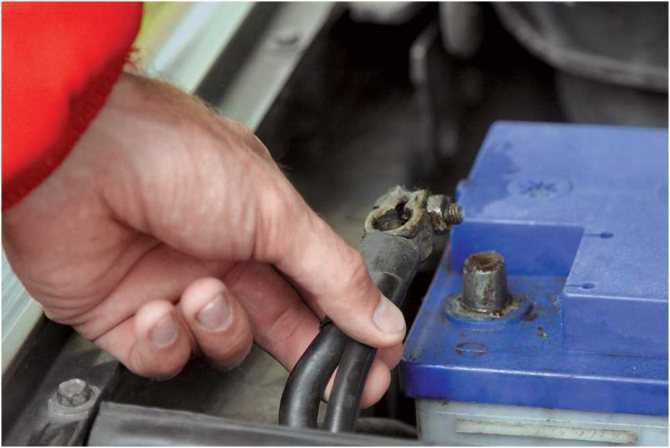

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

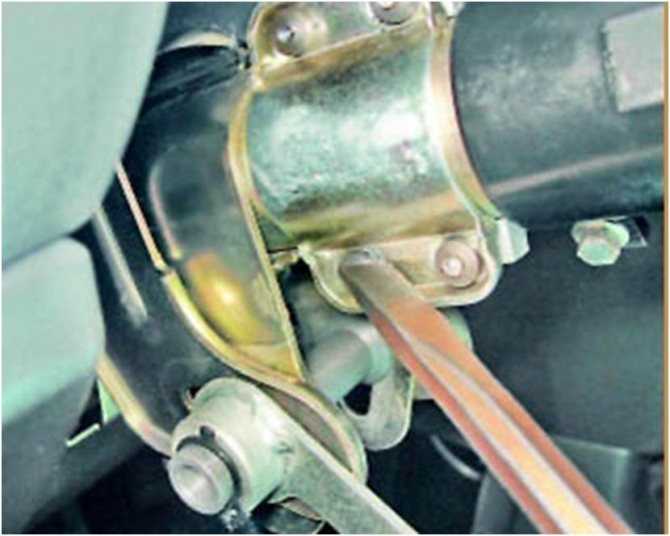

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.
Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

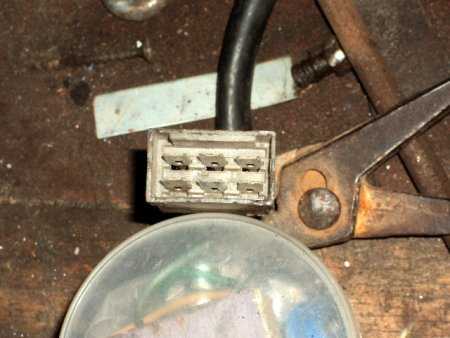

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.
Разбираем сам замок
Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.
Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.
Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.
Более поздние модели ВАЗа
Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

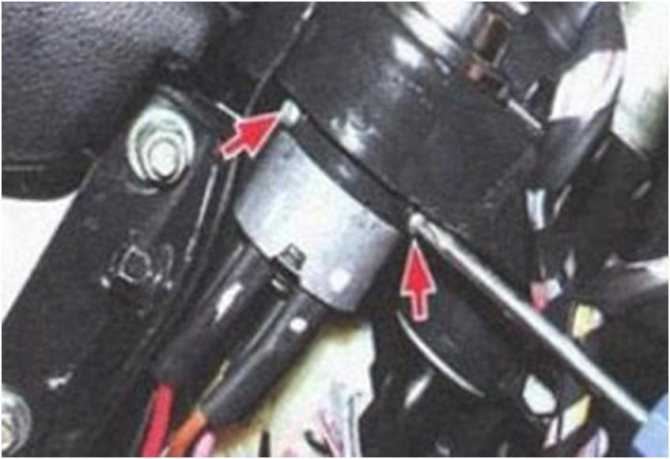

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.
Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.
Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.
Как провести тюнинг панели
Хотя новая панель значительно отличается визуально от старой, ей все равно не хватает выразительности.Волга-3110 имеет не самое лучшее освещение в салоне, поэтому ориентироваться в темное время суток по слабому свечению ламп не очень удобно. Исправить это может правильная подсветка, вмонтированная внутрь панели.
Тюнинг в таком случае будет заключаться в мелочах — добавлении нескольких светодиодов под стекло приборов или оклеивании внутренней части стекла щитка LED-лентой. Оба варианта довольно простые в реализации, только нужно определиться с подходящим цветом. Хорошую выразительность обеспечивает оранжевая и красная подсветка. Эти два цвета отлично выделяют и стрелки, и показатели, но могут отвлекать от дороги.
Чуть менее популярными являются диоды голубого и синего цвета.
Вариант тюнинга приборной панели газ 3110
Понадобится проделать следующее:
- Разобрать панель приборов, отклеить оформление.
- Ножом или лезвием стереть зелень со стекла, только очень аккуратно, чтобы потом не было царапин.
- Разместить осветительные элементы в нужных местах, приклеить на клей диоды или ленту.
- Освещение нужно распределять отдельно на стрелки и по ободкам внутренней части панели. Только так получится создать необходимый эффект.
- После того как клей подсохнет, собрать панель.
затюнинговать салон волги 3110
Если пришла проблема
Как быть, если с замком зажигания что-то не так? Без усилия ключ не повернуть, или его вообще заклинивает? Ясно, что повреждена личинка замка, а на таком автомобиле далеко не уедешь. Произойти это может по разным причинам: личинка попалась с браком, или со временем в нее просто набилась пыль и грязь. В этом случае можно попробовать заменить личинку.
Если ключ все же поворачивается, но система зажигания не реагирует — тут явно вышла из строя контактная группа. Конечно, вы можете ее заменить, но в таком случае есть риск столкнуться с покупкой не слишком качественной запчасти. Это не избавит от проблемы, а лишь временно отложит её решение.
А если вы просто-напросто потеряли ключ, а он у вас был единственный? Или еще одна, очень неприятная ситуация: была предпринята попытка угона вашей машины (не дай Бог, конечно!), и замок зажигания испорчен окончательно.
Описание и расположение индикаторов и приборов на панели
Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем
Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную
Основные индикаторы
Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.
- Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
- Лампа системы управления двигателем.
- Резерв/индикатор АБС при ее наличии.
- «Stop». Сигнализирует о неисправности, движение с которой запрещено.
- Левый указатель поворота.
- Аварийный уровень падения ТЖ.
- Одометр (показывает общий пробег машины).
- Спидометр (демонстрирует скорость движения).
- Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
- Правый указатель поворота.
- Резерв.
- Индикатор непристегнутых ремней (есть не на всех моделях).
- Индикатор аварийного падения масла. Также может быть расположен под номером 18.
- Резерв.
- Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
- Резерв топлива, загорается, когда его меньше 8 литров.
- Индикатор давления масла.
- Тоже что 13.
- Подогрев сидений.
- Температура ОЖ.
- Лампа габаритного света.
- Перегрев ОЖ.
- Индикатор дальнего света.
- Кнопка обнуления суточного пробега.
- Определитель суточного пробега.
- Тахометр. Определяет частоту вращения коленчатого вала.
- Лампа разряда аккумулятора.
Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».
Возможные неисправности проводки
Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:
- Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
- Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
- Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
- Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.
Поиск причины неисправности и ремонт
Подозрения сразу были обращены к целостности плавкого предохранителя. Проверив предохранитель под номером тринадцать в левой колодке, убедился в его целостности.
Далее, под подозрение попал термобиметаллический предохранитель, расположенный на кронштейне крепления мотор редуктора. Открутив четыре болтика на десять под капотом, снял панель стеклоочистителя в сборе. Взял индикатор и проверил напряжение на клеммах предохранителя при включенном зажигании. Слабенькая лампочка показывала исправность цепи.
Неужели мотор умер? Надо проверить. Для этого взял длинный провод, присоединил его к плюсу аккумуляторной батареи и отключил колодку стеклоочистителя от цепи автомобиля.
Подключив к правой верхней клемме минус, а плюсовой провод к правому нижнему контакту колодки, обнаружил, что моторчик жив и бодро работает на первой скорости. Перекинув плюсовой провод на нижнюю среднюю клемму, получил, соответственно, быструю скорость.
Мотор был жив и отлично справлялся со своей работой. Не долго думая, подключил колодку электроразъема стеклоочистителя и смонтировал все на место.
Мотор цел, предохранители рабочие, напряжение на тепловом предохранителе присутствует. Остался только один вариант неисправности — это проблемы с подрулевым переключателем. Снимаю кожух рулевой колонки, откручиваю сам переключатель стеклоочистителя и аккуратно разбираю его, надеясь найти выгоревшие контакты или на худой конец, стертые от непосильной работы.
Однако, моим наивным предположениям не суждено было сбыться. Пружинки все в переключателе присутствовали и визуально контакты находились в приличном состоянии. Грешить на переключатель больше никакого смысла не было. Пришлось его собрать и установить на место.
Руководства на все автомобили
1. Эксплуатация и техническое обслуживание
2. Двигатель
3. Трансмиссия
4. Ходовая часть
5. Рулевое управление
6. Тормозная система
7. Электрооборудование
7.0 Электрооборудование
7.1. Аккумуляторная батарея
7.2 Блок предохранителей
7.3. Генератор
7.4. Генератор 9422.3701 или 2502.3771
7.5. Генератор 1631.3701 или 192.3771
7.6. Регулятор напряжения
7.7. Стартер
7.9. Звуковой сигнал
7.10. Система зажигания
7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062
7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402
8. Кузов
9. Приложения
10. Технические характеристики автомобилей Ссылки на другие сайты

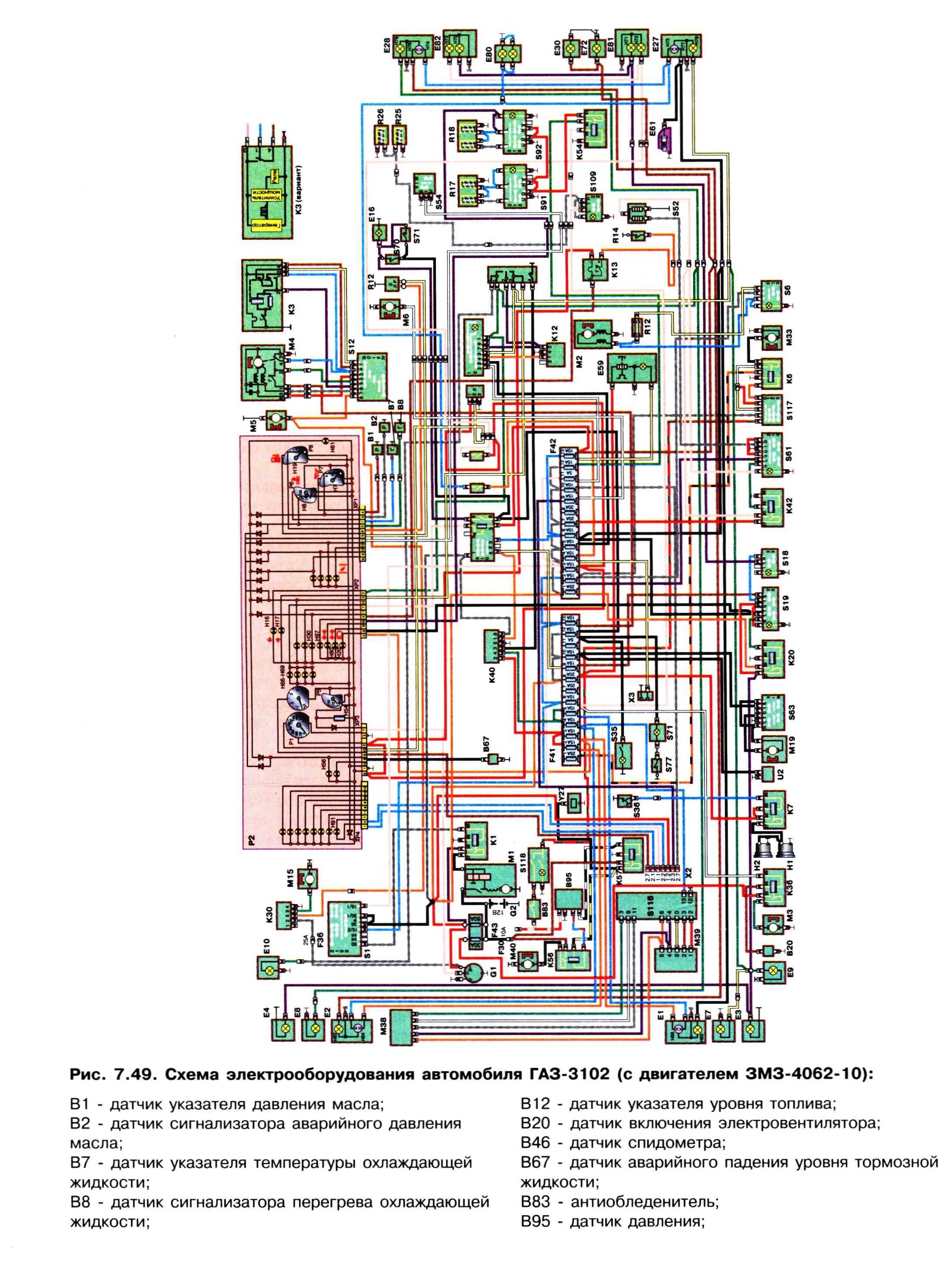

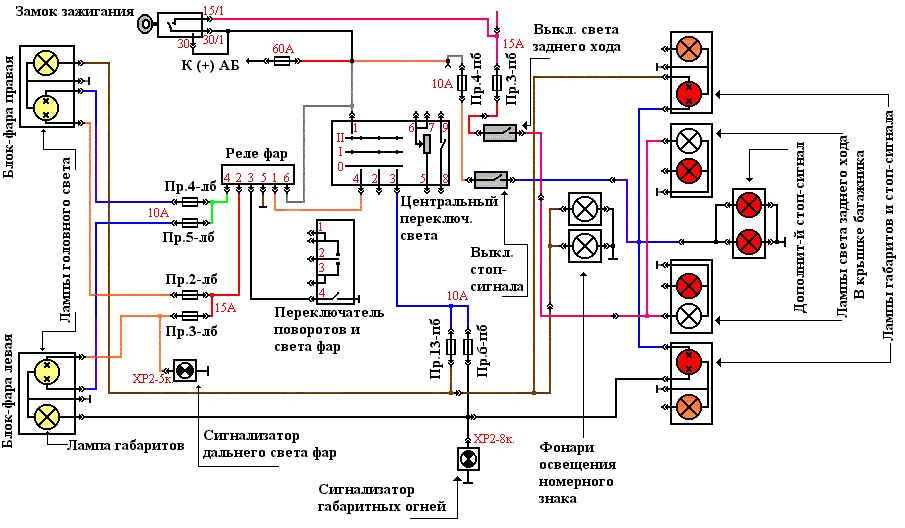

Электрические схемы ГАЗ-3110 «Волга»
Защищаемые цепи автомобиля
Плавкие предохранители правого блока
| 1 | 25 | Электровентилятор климатической установки |
| 2 | 15 | Дальний свет правой фары |
| 3 | 15 | Дальний свет левой фары, сигнализатор дальнего света фар |
| 4 | 10 | Ближний свет правой фары, электрокорректор фар |
| 5 | 10 | Ближний свет левой фары |
| 6 | 10 | Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя |
| 7 | 20 | Резервный |
| 8 | 20 | Прикуриватель, реле звуковых сигналов, звуковые сигналы |
| 9 | 15 | Задний противотуманный свет |
| 10 | 10 | Радиооборудование (магнитола, цепи электроантенны) |
| 11 | 5 | Блок системы управления двигателем (ЗМЗ-406) |
| 12 | 15 | Подкапотная лампа, плафон вещевого ящика, плафон салона |
| 13 | 10 | Стеклоочиститель |
| 1 | 25 | Передние противотуманные фары, задний противотуманный свет |
| 2 | 15 | Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла |
| 3 | 15 | Свет заднего хода, приборы, датчик спидометра |
| 4 | 10 | Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения |
| 5 | 10 | Аварийная сигнализация |
| 6 | 10 | Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней |
| 7 | 20 | Обогрев заднего стекла, плафоны |
| 8 | 20 | Электроприводы наружных зеркал и блокировки дверей |
| 9 | 15 | Электробензонасос (ЗМЗ-406) |
| 10 | 10 | Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402) |
| 11 | 5 | Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота |
| 12 | 15 | Обогрев сидений |
| 13 | 10 | Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя |
| 5А — оранжевый | 10А — красный | 15А — голубой | 20А — желтый | 25А — белый |
Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.
30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.
Стартер
С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.
Так выглядит стартер для автомобиля Волга 3110 Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.
Электрооборудование ГАЗ 3110
Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:
-
Стартер;
Схема конструкции стартера для Газ 3110
- Моторчики печки и стеклоочистителя;
- Звуковые сигналы;
- Приборы освещения;
- Элементы системы зажигания;
- Магнитола, сигнализация, а также другие потребители, установленные пользователем.
На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.
У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.
Тахометр от Волги 3110
После 1999 года эта проблема исчезла на машинах. Еще нужно сказать, что производители приборов на «Волгу» были разные – их выпускали во Владимире и Риге.

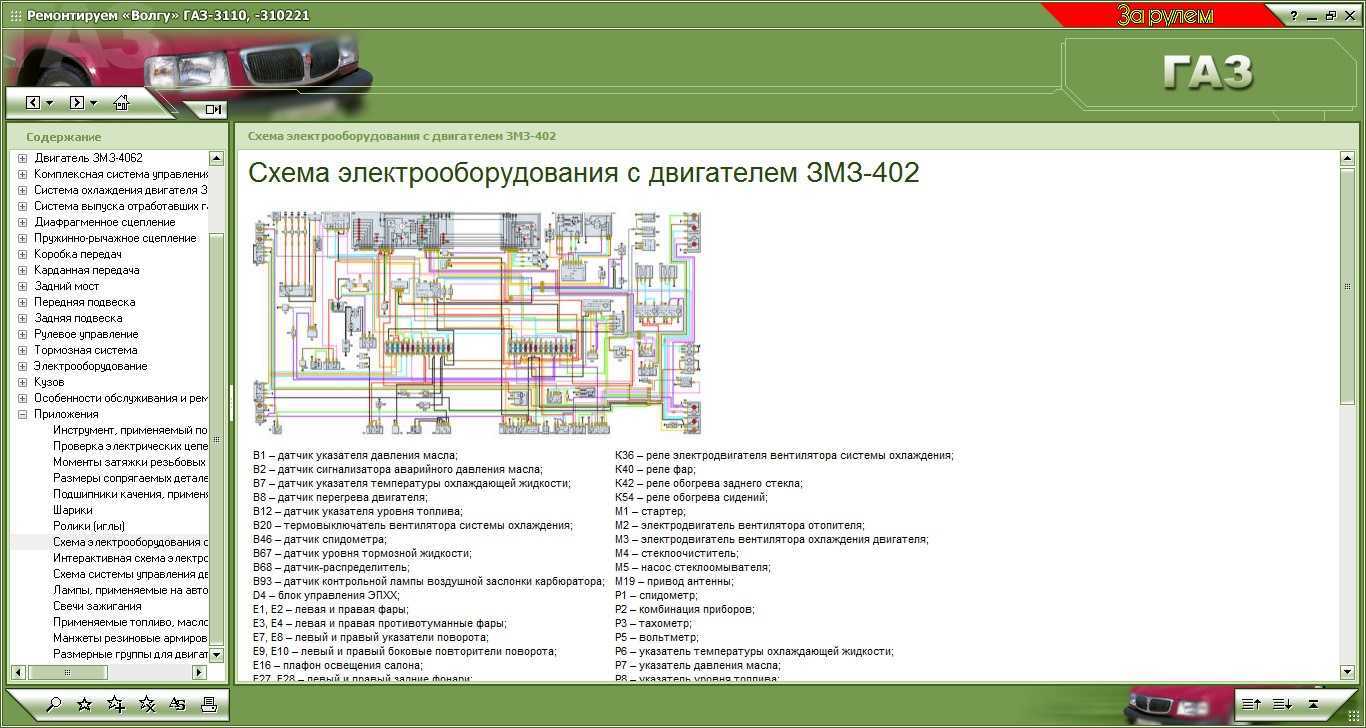

Схема автомобиля — Волга 3110

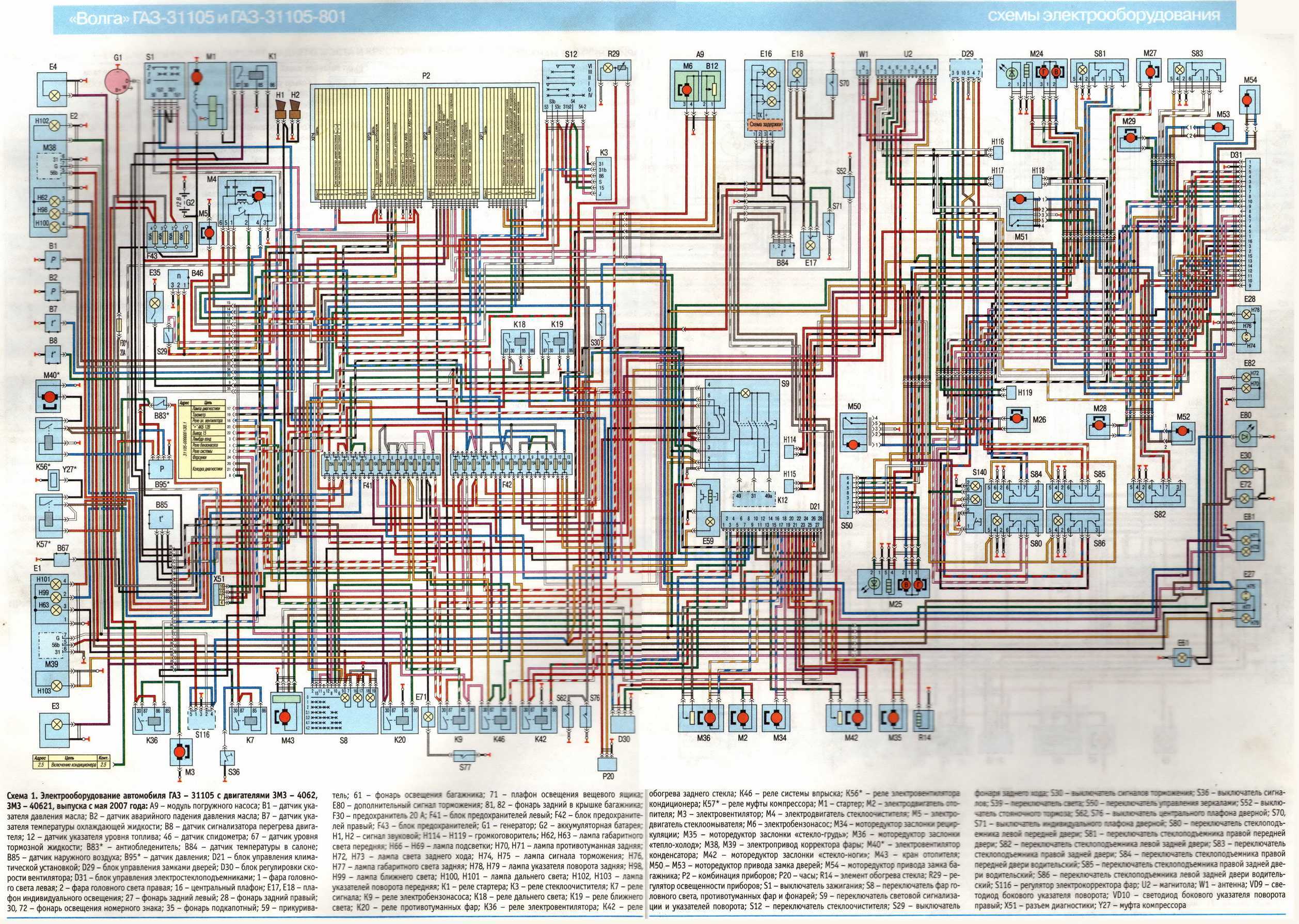

Здесь рассмотренны схемы электрооборудования на ГАЗ 3110 1996-2004 г.в. Внешними отличительными чертами были новые крылья, форма крыши, капот, фартуки, решётка радиатора. Прежними остались лишь двери. Первое время автомобили ГАЗ 3110 оснащались узкими чёрными бамперами, а уже с 2000 года они были заменены новыми современными бамперами, которые стали окрашиваться в цвет кузова. Они придавали автомобилю более внушительный вид за счёт дополнительных объёмов. Отличительной особенностью была и крышка багажника, которая открывалась от самого бампера для того, чтобы облегчить погрузку вещей в багажное отделение. В 2001 году автомобили стали окрашивать и грунтовать по новой системе, что позволило увеличить срок службы кузова. Существовала и специальная версия ГАЗ 3110 для служб такси, которая обладала специальной раскраской, подготовкой под таксометр и отделкой салона из легкомоющихся материалов.Схема системы зажигания на Волга 3110
1 – блок управления М 1.5.4 двигателем 9 – разъем диагностики 2 – датчик фазы 10 – реле системы управления двигателем 3 – датчик частоты вращения и синхронизации 11 – реле топливного насоса 4 – датчик положения воздушной дроссельной заслонки 12 – регулятор холостого хода 5 – датчик детонации 13 – форсунка 6 – датчик массового расхода воздуха 14 – катушка зажигания 7 – датчик температуры охлаждающей жидкости 15 – свеча зажигания 8 – датчик температуры воздуха во впускной трубе

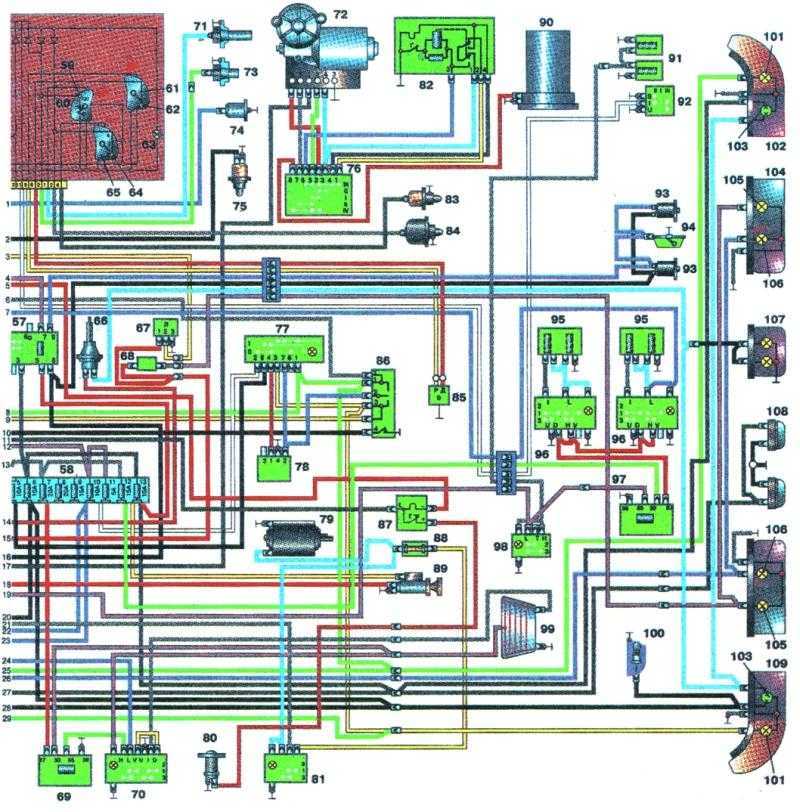

Электросхема оборудования ГАЗ-3110 с двигателем ЗМЗ-4062
1 – указатель поворота 46 – комбинация приборов 2 – фара 47 – спидометр 3 – противотуманная фара 48 – тахометр 4 – звуковой сигнал 49 – вольтметр 5 – боковой повторитель 50 – контрольная лампа разряда аккумуляторной батареи 6 – замок зажигания 51 – лампа подсветки приборов 7 – блок предохранителей в моторном отсеке 52 – контрольная лампа правого поворота 8 – генератор 53 – контрольная лампа левого поворота 9 – штепсельная розетка 54 – контрольная лампа стояночного тормоза 10 – подкапотная лампа 55 – контрольная лампа обогрева сидений 11 – аккумуляторная батарея 56 – контрольная лампа габаритного света 12 – датчик включения электровентилятора 57 – контрольная лампа дальнего света фар 13 – электровентилятор 58 – контрольная лампа падения уровня тормозной жидкости 14 – реле звукового сигнала 59 – контрольная лампа КМСУД 15 – левый блок предохранителей 60 – указатель температуры охлаждающей жидкости 16 – выключатель звукового сигнала 61 – указатель уровня топлива 17 – датчик падения уровня тормозной жидкости 62 – контрольная лампа резерва топлива 18 – реле включения фар 63 – контрольная лампа перегрева охлаждающей жидкости 19 – стартер 64 – указатель давления масла 20 – реле стартера 65 – контрольная лампа аварийного падения давления масла 21 – центральный переключатель света 66 – дублирующая контрольная лампа 22 – выключатель сигнала торможения 67 – выключатель плафона передней двери 23 – выключатель света заднего хода 68 – плафон освещения салона 24 – переключатель стеклоочистителя 69 – выключатель плафона задней двери 25 – электронасос стеклоомывателя 70 – прерыватель контрольной лампы стояночного тормоза 26 – электродвигатель стеклоочистителя 71 – выключатель контрольной лампы стояночного тормоза 27 – реле стеклоочистителя 72 – фонарь освещения багажного отделения 28 – реле электровентилятора 73 – элемент обогрева заднего стекла 29 – радиоприемник 74 – выключатель обогрева жиклеров стеклоомывателя 30 – электродвигатель антенны 75 – реле обогрева сидений 31 – переключатель антенны 76 – выключатель обогрева сидений 32 – лампа освещения вещевого ящика 77 – элементы обогрева сидений 33 – выключатель лампы освещения вещевого ящика 78 – датчик контрольной лампы перегрева охлаждающей жидкости 34 – реле противотуманных фар 79 – датчик указателя температуры охлаждающей жидкости 35 – выключатель противотуманных фар 80 – датчик контрольной лампы аварийного падения давления масла 36 – выключатель ламп заднего противотуманного света 81 – датчик указателя давления масла 37 – реле обогрева заднего стекла 82 – топливный насос 38 – переключатель обогрева заднего стекла 83 – датчик указателя уровня топлива 39 – переключатель вентилятора отопителя 84 – выключатель системы диагностики контрольных ламп комбинации приборов 40 – прикуриватель 85 – жиклеры стеклоомывателя с электрообогревом 41 – правый блок предохранителей 86 – задний фонарь на крыле 42 – датчик спидометра 87 – задний фонарь на крышке багажного отделения 43 – выключатель аварийной сигнализации 88 – дополнительный сигнал торможения 44 – реле-прерыватель указателей поворота 89 – фонарь освещения номерного знака 45 – переключатель указателей поворота 90 – электродвигатель вентилятора отопителя
Технические параметры
Силовой агрегат
Конструктивно новая модель унаследовала все основные узлы и агрегаты предшественника.
В частности, на автомобиль в первые годы выпуска устанавливался:
- ЗМЗ 402.10 – рядный бензиновый двигатель объемом 2,5 литра и мощностью 100 л.с.;
- Позже появился 16-ти клапанник ЗМЗ 4062.10 мощностью в 150 л.с., имевший 2 распредвала в клапанной крышке (старый двигатель имел нижнее расположение).
Но по ряду параметров и новый, и тем более старый силовые агрегаты не могли конкурировать с иностранными моделями, что вынуждало автопредприятие искать поставщиков двигателей за рубежом. (см. также статью Особенности схемы электропроводки Нива Шевроле)
- В 1995 году была выпущена опытная партия с силовым агрегатом Rover . Это была рядная шестнадцати клапанная 2,0 л «четверка» мощностью в 136 л.с.;
- В 1997 году автопроизводитель комплектовал модель двигателем японского производства от компании Toyota . Это были и 4-х и 6-ти цилиндровые рядные бензиновые моторы от модели Land Cruiser, а также дизель объемом в 2,5 л от модели Crown;
- Двигатель Chrysler в заводской программе появился после того, как повысилась цена на силовые агрегаты производства ЗМЗ, а ГАЗ не готовы был покупать их по столь высокой стоимости .
Справочно! Чаще всего установкой двигателей японского производства занимались в частных компаниях Москвы и Санкт-Петербурга. Из-за сложностей с запчастями и обслуживания широкого распространения в российских глубинках не получили. Что касается двигателей Chrysler, то их сегодня ГАЗ производит по закупленным чертежам и устанавливает серийно.
Электрооборудование
Вслед за двигателем ЗМЗ с машины-донора перекочевала и электропроводка ГАЗ 31029:
- Система зажигания в точности повторяла схему ГАЗ 24-10;
- Установка импортных двигателей потребовала перенастройки систем автомобиля;
- Появившаяся позже панель приборов с электронными приборами на шаговых электромоторах изменила и внутрисалонную схему электрооборудования. (см. также статью Особенности схемы электропроводки ГАЗ)
Обратите внимание! Любая инструкция на автомобили «Волга» ссылается на конкретный силовой агрегат, поскольку обслуживание и ремонт напрямую зависят от установленной модели двигателя
Технические характеристики
Прежде чем обратиться к электросхеме двигателя и всего транспортного средства Волга 3110, стоит рассмотреть основные технические характеристики движка. 406 двигатель, который устанавливался на автомобиль, имеет высокие технические характеристики и простоту конструкции.
Итак, рассмотрим, основные технические характеристики и особенности мотора 406 для ГАЗ 3110:
| Описание | Параметры |
| Тип | Рядный |
| Топливная система | На бензине |
| Система впрыска | Инжектор |
| Объем | 2,3 литра (2280 см. куб) |
| Мощность | 100-110 лошадиных сил |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Диаметр цилиндра | 92 мм |
| Расход топлива | 11 литров на 100 км |
| Система охлаждения | Жидкостное, принудительное |
| Порядок работы цилиндров | 1-3-4-2 |
Профилактика проводки
Что нужно знать о профилактике электросети:
- Не допускается использование самодельных предохранителей монеток, кусков проволоки и т.д. Такая проблема может привести к короткому замыканию, в более тяжелых случаях она может спровоцировать возгорание.
- Помните о том, что автомобильный аккумулятор нуждается в периодическом ТО. Как минимум раз в год нужно подзаряжать батарею, также следует производить диагностику плотности рабочей жидкости в банках и ее уровня. Если вы заметили, что электролита в банках мало, то нужно восполнить его уровень.
- Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и прочие устройства, то проследите за тем, чтобы подключение проводов было качественным и надежным.
- Если обнаружились неполадки в работе электрооборудования, то их необходимо решать как можно быстрее. При необходимости обратитесь к электрику.
Загрузка …
Коды ошибок
Когда стала понятна схема электрооборудования автомобиля, можно рассмотреть ошибки электронного блока управления двигателем, которые помогут точно распознать неисправность, а также своевременно устранить их.
Обозначение кодов неисправностей
- 1 Р0016 Временная несогласованность (фазовый сдвиг) распредвала и коленчатого вала
- 2 Р0031 Короткое замыкание цепи нагревателя датчика кислорода
- 3 Р0032 Обрыв цепи нагревателя датчика кислорода
- 4 Р0068 Ошибка датчика положения дроссельной заслонки (рассогласование с датчиком абсолютного давления)
- 5 Р2074 Ошибка датчика абсолютного давления (рассогласование с датчиком положения дроссельной заслонки)
- 6 Р0071 Ошибка датчика температуры окружающей среды (рассогласование с другими датчиками)
- 7 Р0072 Короткое замыкание цепи датчика окружающей температуры
- 8 Р0073 Обрыв цепи датчика окружающей температуры
- 9 Р0107 Короткое замыкание цепи датчика давления
- 10 Р0108 Обрыв цепи датчика давления
- 11 Р0111 Ошибка датчика температуры воздуха на впуске
- 12 Р0112 Короткое замыкание цепи датчика температуры воздуха на впуске
- 13 Р0113 Обрыв цепи датчика температуры воздуха
- 14 Р0116 Рабочие характеристики датчика температуры охлаждающей жидкости не в норме
- 15 Р0117 Короткое замыкание цепи датчика температуры охлаждающей жидкости
- 16 Р0118 Обрыв цепи датчика температуры охлаждающей жидкости
- 17 Р0122 Короткое замыкание цепи датчика положения дросселя
- 18 Р0123 Обрыв цепи датчика положения дросселя
- 19 Р0125 Недостаточная температура охлаждения для обратной связи контроля топлива
- 20 Р0128 Неисправность термостата
- 21 Р0129 Неправильное показание датчика абсолютного давления при отключении зажигания
- 22 Р0131 Короткое замыкание цепи датчика кислорода
- 23 Р0132 Обрыв цепи датчика кислорода
- 24 Р0133 Медленный отклик датчика кислорода на изменение состава смеси
- 25 Р0135 Рабочие характеристики нагревателя датчика кислорода не в норме
- 26 U0155 Нет сообщений по шине данных
- 27 Р0171 Бедная топливная смесь (отсутствует обратная связь по датчику кислорода)
- 28 Р0172 Богатая топливная смесь (отсутствует обратная связь по датчику кислорода)
- 29 Р0201 Обрыв цепи форсунки № 1
- 30 Р0202 Обрыв цепи форсунки № 2
- 31 Р0203 Обрыв цепи форсунки № 3
- 32 Р0204 Обрыв цепи форсунки № 4
- 33 Р0300 Пропуски рабочего процесса по всем цилиндрам
- 34 Р0301 Пропуски рабочего хода цилиндра № 1
- 35 Р0302 Пропуски рабочего хода цилиндра № 2
- 36 Р0303 Пропуски рабочего хода цилиндра № 3
- 37 Р0304 Пропуски рабочего хода цилиндра № 4
- 38 Р0315 Неправильный сигнал с датчика коленчатого вала
- 39 Р0325 Цепь датчика детонации
- 40 Р0335 Обрыв цепи датчика положения коленчатого вала
- 41 Р0339 Пропуски импульсов сигнала датчика положения коленчатого вала
- 42 Р0340 Обрыв цепи датчика положения распредвала
- 43 Р0344 Пропуски импульсов сигнала с датчика положения распредвала и коленчатого вала
- 44 Р0443 Обрыв цепи клапана продувки адсорбера
- 45 Р0480 Обрыв цепи реле управления вентилятором
- 46 Р0501 Рабочие характеристики сигнала датчика скорости автомобиля в норме
- 47 Р0506 Обороты холостого хода выше заданных
- 48 Р0507 Обороты холостого хода ниже заданных
- 49 Р0508 Обрыв цепи регулятора холостого хода
- 50 Р0509 Короткое замыкание цепи регулятора холостого
- 51 Р0516 Обрыв цепи датчика температуры батареи
- 52 Р0517 Низкий уровень сигнала датчика температуры батареи
- 53 Р0532 Низкий уровень сигнала датчика давления кондиционера
- 54 Р0533 Обрыв цепи датчика давления кондиционера
- 55 Р0562 Низкое напряжение батареи
- 56 Р0563 Высокое напряжение батареи
- 57 Р0600 Неисправности внутренних цепей БУ
- 58 Р0601 Ошибка контрольной суммы внутренней памяти
- 59 Р0622 Неисправность цепи обмотки возбуждения генератора
- 60 Р0627 Обрыв цепи реле топливного насоса
- 61 Р0630 VIN не запрограммирован в БУ
- 62 Р0632 Одометр не запрограммирован в БУ
- 63 Р0645 Обрыв цепи реле муфты компрессора
- 64 Р0685 Обрыв цепи главного реле
- 65 Р0688 Обрыв цепи контактов главного реле
- 66 Р1115 Рассогласованность датчиков температуры
- 67 Р1603 Внутренняя ошибка БУ передачи двухпортовой ОЗУ
- 68 Р1604 Внутренняя ошибка БУ записи / чтения двухпортовой ОЗУ
- 69 Р1607 Неправильно считает в «-»
- 70 Р2610 Неправильно считает в «+»
- 71 Р1696 Ошибка БУ запрета записи в ППЗУ
- 72 Р1697 Ошибка БУ незаконченного программирования
- 73 Р2096 Сигнал бедной смеси топлива
- 74 Р2097 Сигнал богатой смеси топлива
- 75 Р2302 Недостаточная ионизация вторичной цепи катушки зажигания № 1
- 76 Р2305 Недостаточная ионизация вторичной цепи катушки зажигания № 2
- 77 Р2503 Низкий уровень выхода системы зарядки
