Ремонт основных узлов
Ремонт деталей и всей системы охлаждения двигателя можно найти в мануалах по ремонту ЗМЗ 405. Самыми частыми поломками системы становятся — водяной насос и термостат. Замена помпы проводится достаточно просто:
Сливаем охлаждающую жидкость.
Демонтируется приводной ремень.
Откручиваются болты крепления водяного насоса.
Демонтируется старая помпа и устанавливается новый насос
Важно не забыть установить прокладку.
Устанавливаем ремень на посадочное место.
Заливаем ОЖ в систему.
Замена термостата проводится по аналогии с помпой, только сам элемент расположен в корпусе, который состоит из двух элементов. Чтобы поменять необходимо всего лишь слить жидкость и отсоединить патрубок. Затем снимаем крышку и меняем непосредственно термостат.
https://youtube.com/watch?v=9-pYZaY_HDU
ЗМЗ начал производство новых бензиновых двигателей Евро-4 для автомобилей «Газель» и «Соболь»
В связи с введением в России с 1 января 2013г. требований к выпускаемым автомобилям на предмет соответствия экологическому классу 4 Заволжский моторный завод провел усовершенствование двигателя стандарта Евро-3 и с мая 2013 года начат выпуск двигателей мод. ЗМЗ 40524.1000400-100, соответствующих новым требованиям.
В ходе усовершенствования базового двигателя ЗМЗ-40524 были внедрены следующие конструктивные изменения:
— изменение конструкции крышки клапанов для обеспечения их оптимальной герметичности;
— улучшение системы вентиляции и ее компонентов, что позволило повысить эффективность работы дроссельного патрубка, в том числе и при низких температурах.
К двигателю Евро-4 вдвое ужесточены требования не только по выбросу вредных веществ, но и по уровню шума. Поэтому одно из ключевых мероприятий, реализованное в новом двигателе — применение привода газораспределительного механизма зубчатой цепью.
Двигатель мод. ЗМЗ 40524.1000400-100 прошел испытания в составе автомобиля ГАЗ-2705.
Проведенные сертификационные испытания двигателя и анализ ТУ показали, что по мощностным, экономическим, экологическим, акустическим показателям он полностью соответствует экологическому классу 4, Правилам ЕЭК ООН № 83-05В, ГОСТ Р 53838 – 2010 (раздел 3-4) и ТУ 4561-024-05745130-2007.
Сертификаты соответствия выданы органом по сертификации продукции и на основе протоколов испытаний №10-798-12 от 07.12.12, а также №10-808-12 от 19.12.12 испытательного ОАО «ЗМЗ».
Справочно:
Двигатели производства ОАО «ЗМЗ» предназначены для комплектации автомобилей марки ГАЗ. За время сотрудничества с Горьковским автомобильным зарекомендовало себя как востребованный и качественный производитель двигателей. Специально по многочисленным просьбам потребителей, а также из-за необходимости выполнения экологических норм Евро-4, принятых в России 01.01.13 года, появился новый двигатель.
В связи с этими нормами на всех автомобилях «Газель» и «Соболь» должны быть установлены двигатели соответствующего класса. Двигатель Евро-4 производства ОАО «ЗМЗ» полностью подходит для переоборудования автомобилей «Газель» и «Соболь». Замена двигателя на более низкий экологический класс не допускается.
Продукция Заволжского моторного завода, соответствие которой подтверждено требованиям технических регламентов, маркируется знаком обращения на рынке и находится под инспекционным контролем за обеспечением соответствия.
Полученный статус позволит автомобилям «Газель» и «Соболь», которые оснащены двигателями мод. ЗМЗ 40524.1000400-100, достигнуть повышение важнейших потребительских характеристик – экологичности и экономичности.
Технические отличия
Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.
Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:
- Другая форма соединительных колодок;
- Иная схема подключения приборов;
- Другой вольтаж.
Система питания
Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:
- Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
- Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
- Работа форсунок регулируется с помощью соединительной проводки.
Система охлаждения
Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:
- Устанавливается электровентилятор на радиатор охлаждения;
- Осуществляется замена жгута проводки моторного отсека.
Система управления впрыском топлива
Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.
Технические характеристики 402 двигателя
Технические характеристики двигателя модели ЗМЗ 402 указаны ниже в таблице.
| Параметр | Значение |
| Питание | От карбюратора |
| Объем двигателя | 2,5 л |
| Вес двигателя | 181 кг, некоторые модели весили 184 кг |
| Мощность | 100 и 90 лошадиных сил, зависит от модели серии |
| Расход топлива на 100 км | 13,5 литров при движении только городу |
| Объем масла | 6 литров, но при замене заливается 5,8 л |
| Количество цилиндров | 4 |
| Количество клапанов | 2 |
| Крутящий момент Нм | 182/2500 мин/об |
| Сжатие | 8,2 |
| Диаметр цилиндров и ход поршня | 92 мм (квадрат) |
| Жизненный ресурс двигателя в тыс.км | 200 тыс км по данным завода |
Многие новички автолюбители интересуются, сколько масла жрет этот движок. Опытные механики отвечают, что на 1000 километров до 100 грамм. Также опытные автовладельцы советуют менять смазывающее средство не через 10 000 километров, как написано в инструкции, а через пять тысяч. Это относится к старым движкам, которые уже изрядно износились.
Все двигателя являются атмосферными. Турбированных моторов не выпускалось заводом. Хотя многие автолюбители пытаются тюнинговать этот двигатель. Выпускались моторы с 1980 ода по 2006. Затем их выпуск был приостановлен.
Устройство датчика температуры охлаждающей жидкости
Данный раздел содержит полные сведения о ДТОЖ силовых агрегатов 405, 406, 409, 4213, 4216, размещенных на автомобилях УАЗ и Газель.
Датчики температуры охлаждающей жидкости двигателя имеют одну или несколько выводных клемм:
- Устройство ДТОЖ с одной клеммой:
- Прибор с двумя клеммами:
- Датчик температуры с тремя выводами:
- Датчик температуры охлаждающей жидкости двигателя с 4 клеммами:
Датчик температуры охлаждающей жидкости двигателя состоит из металлического корпуса, внутри которого расположены полупроводниковые термочувствительные элементы. На нижнем кончике корпуса прибора, внутри на концах металлических стержней, расположен терморезистор. Вверху прибора расположена пластмассовая соединительная колодка с двумя выходными клеммами в виде плоских пластин. На металлической части корпуса прибора расположен шестигранный выступ для ключика на 19. Под шестигранником расположено гнездо для прокладки. Ниже гнезда прокладки нарезана резьба М 12 х 1,5.
РазЪем ДТОЖ
Подключение датчика к электрической цепи осуществляется с помощью двух контактного разъема, который страхуется рамочной пружиной, препятствующей его разъединения от тряски и вибрации.
Ссылки
- Коммерческие автомобили газель
- Описание на сайте производителя
- Модернизированные ГАЗели: Очаровательные глазки
- Крупные автомобильные аварии с участием «Газелей»
- В 2009 году «Группа ГАЗ» переходит на оснащение лёгких коммерческих автомобилей двигателями собственного производства
| Грузовые автомобили, автобусы и вездеходы Горьковского автомобильного завода | |
| Грузовые автомобили ГАЗ |
|
| Автобусы ГАЗ |
|
| Спецтехника ГАЗ |
|
Система подачи топлива и зажигания, электрооборудование, фильтры
Система подачи топлива в рабочие полости цилиндра реализована в виде распределённого впрыска топливно-воздушной смеси электромагнитными форсунками во впускные каналы головки блока цилиндров. КМСУД – комплексная микропроцессорная система управления двигателем предназначена для управления распределённым впрыском топливно-воздушной смеси и зажиганием.
Система зажигания двигателя 3М3-4О5 имеет микропроцессорное управление углом опережения зажигания. Катушки зажигания – двухвыводного типа, трансформаторного вида. Свечи зажигания используются искровые, с помехо-подавляющим резистором.
Система электрооборудования на данных силовых агрегатах – постоянного тока, однопроводная, в которой отрицательные клеммы источников и потребителей объединены с корпусами двигателей. Номинальное напряжение энергосети равно 12 Вольт. Генератор использован со встроенным выпрямительным блоком и регулятором напряжения. Номинальное его напряжение равно 14 Вольт, максимальный ток отдачи равен не менее 72 Ампер. Стартер — редукторный, с электромагнитным включением дистанционного типа.
Воздушный фильтр применён со сменным сухим фильтро-элементом; масляный фильтр – полнопоточного типа, тонкой очистки, неразборный. Термостат установлен двухклапанного типа, с температурой открытия основного клапана в 82 градуса.
Силовые агрегаты, устанавливаемые на Газель
При установке нового двигателя, многие автовладельцы сомневаются какой лучше брать движок для Газели. Опытные механики советуют решить вначале, что собирается хозяин Газели делать со своей машиной. Исходя из сделанного решения, покупать дизельный или бензиновый двигатель.
Например, если автовладелец желает сэкономить на покупке, то опытные механики советуют брать ЗМЗ 402. Какие положительные стороны у данного двигателя:
- в сервис-центрах продается много бу моторов данной модели;
- ест любое масло и работает без изменений в худшую сторону, если резко поменяется качество смазывающего средства;
- при снятии оригинального движка, автовладельцу не потребуется ничего переделывать.
Но есть и отрицательные стороны у этого движка:
- слабая динамика;
- слабая мощность;
- устаревший вид мотора;
- сложное и капризное устройство карбюратора.
А теперь давайте разберем подробно каждые из описанных ниже двигателей для Газель.
Двигатель ЗМЗ 402
ЗМЗ 402 подходит для Газели. Устанавливается и на модели Волги. Среди перечисленных преимуществ, которые были описаны выше, наблюдаются такие недостатки, как:
- порванный задний сальник коленвала. Его рвет после того, как набраны две тысячи оборотов. Из двигателя начинает выливаться масло. После замены все повторяется;
- дрожь и дерганье двигателя на холостых оборотах;
- перегрев мотора. Из-за перегрева начинают вдавливаться шайбы. Поэтому рекомендуется делать подтяжку всех болтов движка каждые две тысячи километров.
В остальном двигатель ЗМЗ 402 встанет в Газель, как родной. Ничего не придется переделывать. К тому же детали на него всегда можно найти. Продаются они по низкой цене.
Двигатель ЗМЗ 405
Мотор в целом похож на 406. Только лишь немного отредактирован. Добавлена мощность двигателя. При установке на Газель даст прыти микроавтобусу, которой не было у него с предыдущими моторами.
В остальном есть много недостатков. Например таких, как:
- течь смазывающего средства;
- высокий расход бензина;
- двигатель частенько глохнет. Это случается из-за того, что начинаются проблемы с высоковольтными проводами;
- шум и стук из-за гидрокомпенсаторов. Кстати, последних хватает всего на 50 тысяч километров пробега.
Существует две серии движка: инжекторная и карбюраторная. Инжекторная немногим лучше карбюраторной. Но опытные механики советуют покупать 405, если выбор стоит между силовыми агрегатами ЗМЗ 405 и ЗМЗ 406.
Двигатель ЗМЗ 406
ЗМЗ 406 считается лучшим среди остальных моторов. Он гораздо лучше 402, но уступает 405. Алюминиевый блок заменен чугунным. Распределительных валов стало 2. Это верхний и нижний распредвалы.
На движок установлены гидрокомпенсаторы. Теперь автовладельцам не придется постоянно уменьшать зазоры клапанов. Двигатель имеет 16 цилиндров.
Несмотря на описанные преимущества у силового агрегата имеются следующие недостатки:
- клин газораспределительного механизма;
- повреждения цепи ГРМ;
- перегрев мотора;
- повреждения маслосъемников и сальников;
- стук из-за гидрокомпенсаторов;
- проблемы с электроникой.
При правильном и постоянном уходе двигатель, установленный на Газель, пройдет больше 300 тысяч километров.
Двигатель ЗМЗ 409
ЗМЗ 409 считается самым лучшим двигателем для установки в Газель. Блок цилиндров у него отлит из серого чугуна. Перегрева у двигателя почти не бывает, потому что между цилиндрами находятся каналы, в которых течет охлаждающая жидкость.
Масляный картер находится снизу БЦ. ГБЦ создана из алюминиевого сплава. Впускные клапана находятся справа, а выпускные – слева. Недостатков почти не имеет. Опытные механики советуют проходить регулярный профилактический осмотр. И тогда нареканий к двигателю не будет.
Характеристики
Инжекторный двигатель на авто «Газель-бизнес» имеет следующие технические характеристики:
- Тип мотора – четырехтактный бензиновый агрегат с 4-мя цилиндрами.
- Система впрыска – микропроцессорное управление с зажиганием и подачей воздуха.
- Объем цилиндров (куб. см) – 2 464.
- Стандартная мощность при скорости вращения 4,5 тысячи оборотов – 214 Нм.
- Фильтр – воздушный сухой сменный элемент.
- Охлаждающая система – закрытого типа с принудительной циркуляцией.
- Генератор – со встроенным блоком и контроллером напряжения.
- Датчики контроля перегрева системы и давления масла.
- Стартер – дистанционный, электромагнитный вариант с редуктором.
Технически мотор объемом 2,46 литра и мощностью 140 лошадиных сил вполне позволяет автомобилю пойти на обгон, выполнить крутой маневр при полной загруженности.

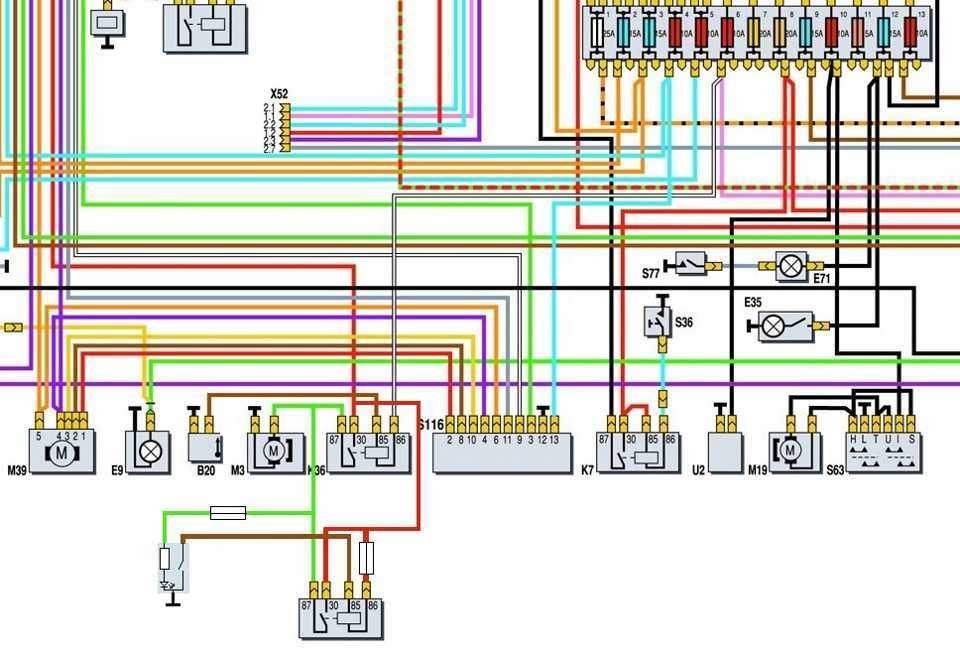

Схема для автомобилей Газель, Соболь ЗМЗ-40524 Евро-3
Обозначения электро схемы
A9 Топливный модуль
B2 Датчик сигнализатора аварийного давление масла
B5 Датчик сигнализатора аварийного падения уровня тормозной жидкости
B12 Датчик указателя уровня топлива
В46 Датчик скорости
D7 Блок управления антиблокировочной системой тормозов
D21 Пульт управления отопительно вентиляционной установкой
D27 Регулятор освещенности приборов
E1 Фара головного света левая
E2 Фара головного света правая
E9 Повторитель указатели поворота левый
E10 Повторитель указатели поборота правый
E16 Плафон кабины
E17 Плафон платформы
E18 Плафон кузова
E20, E21 Плафон салона правый
E27 Фонарь задний левый
E28 Фонарь задний правый
E30,E64 Фонарь освещении номерного знака
E31 Фонарь противотуманный задний
E35 Фонарь подкапотный
E59 Прикуриватель
E60,E61 Плафон салона левый
E63 Плафон освещении подножки
E65 Плафон второго ряда сидений
E68 Плафон индивидуального освещения
E71 Плафон освещении вещевого ящика
F41 Блок предохранителей
F42 Блок предохранителей верхний
F43 Блок предохранителей нижний
G1 Генератор
G2 Аккумуляторная батарея
h2,h3 Сигнал звуковой
H62 Лампа габаритного света правая
H63 Лампа габаритного света левая
Н70 Лампа противотуманная задняя правая
Н71 Лампа противотуманная задняя левая
Н72 Лампа света заднего хода правая
Н73 Лампа света заднего хода левая
H74 Лампа сигнала торможения правая
H75 Лампа сигнала торможения левая
H76 Лампа габаритного света заднего правая
H77 Лампа габаритного света заднего левая
H78 Лампа указателя поворота заднего правая
H79 Лампа указателя поворота заднего левая
H98 Лампа ближнего света правая
H99 Лампа ближнего света левая
h200 Лампа дальнего света правая
Н101 Лампа дальнего света левая
h202 Лампа указатели поворота переднего правая
h203 Лампа указателя поворота переднего левая
K1 Реле стартера
K3 Реле управления стеклоочистителем
K7 Реле сигналов
K12 Прерыватель указателей поворота
K13 Прерыватель сигнализатора стояночного тормоза
K16 Выключатель аккумуляторной батареи дистанционный
K40 Реле фар
M1 Стартер
M2 Электродвигатель отопителя
M4 Электродвигатель стеклоочистителя
М5 Электродвигатель стеклоомывателя
M6 Топливный насос
М8 Электронасос дополнительного отопителя
M20 Электродвигатель дополнительного отопителя
М24 Электроуправляемое зеркало правое
М25 Электроуправляемое зеркало левое
M38 Электропривод корректора фар правый
M39 Электропривод корректора фар левый
M43 Электрокран отопителя
P2 Комбинация приборов
R12 Резистор электродвигателя отопителя
S1 Выключатель зажигания
S3 Выключатель плафонов второго рядя сидений
S5 Выключатель аварийной световой сигнализации
S6 Переключатель электродвигателя и электронасоса отопителя
S8 Переключатель освещение
S9 Переключатель указателей поворотов и света фар
S12 Переключатель стеклоочистителя
S13 Кнопочный выключатель дистанционного выключения батареи
S15 Выключатель обогрева зеркал
S21 Выключатель сигнализатора понижающей передачи
S29 Выключатель света заднего хода
s30 Выключатель сигнала торможения
S31 Выключатель сигнализатора блокировки межосевого дифференциала
S50 Переключатель привода зеркал
S52 Выключатель сигнализатора стояночного тормоза
S60 Выключатель плафона освещения вещевого ящика
S62 Выключатель плафонов салона
S73 Переключатель электродвигателя дополнительного отопителя
S116 Переключатель корректора фар
S136 Выключатель сцепления
U2 Магнитола
X51 Колодка диагностики
Отечественные реалии
При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации:
- Климатические особенности проявляются в зимнее время, когда нагрузка на электропроводку Газели с 406 или другим двигателем существенно возрастает, особенно в периоды утреннего запуска силового агрегата;
- Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года;
- Другие неисправности (замыкания, отпаивание контактов, коррозия), вызванные низким качеством сборки.
Замена проводки Газель с двигателем УМЗ-4216 требует не менее 10 нормо-часов
Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей Газель до модели Бизнес, неизбежно затрагивало и систему схем электропроводки. Вот почему при обслуживании электронной части автомобиля и диагностировании неисправности, следует иметь схему электропроводки нужной модификации.
Общая схема
Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.
- Большим количеством всевозможных датчиков;
- Увеличенной длиной проводов;
- Электронными блоками управления подсистемами и всем силовым агрегатом;
- Бортовым диагностическим модулем (компьютером).
Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.
Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.
Помощь электроники
На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.
- бортовой компьютер,
- маршрутный компьютер;
- мультитроникс (по названию производителя) т.п.
- Положение шагового двигателя.
- Обороты двигателя.
- Коды ошибок контроллера впрыска.
- Массовый расход воздуха.
- Положение дроссельной заслонки.
- Значение бортового напряжения.
Масса автомобиля
Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.
- С дросселем;
- С датчиком коленвала;
- С датчиком расхода воздуха.
На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.
Схема электрооборудования ГАЗ-3302, 2705 с двигателем ЗМЗ-405
Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода Бортовая сеть – постоянного тока, с номинальным напряжением 12В.
При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.
При работе генератора аккумуляторная батарея заряжается.
Любые работы с электрооборудованием автомобиля производите только при отключенной аккумуляторной батарее.
Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.
При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.
Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.
При замене предохранителей запрещается применять отвертки и металлический инструмент, так как это может привести к короткому замыканию в цепях электрооборудования.
Запрещается отсоединять аккумуляторную батарею на работающем двигателе, так как это приведет к выходу из строя регулятора напряжения и элементов электронного оборудования автомобиля.
Во избежание выхода из строя диодов выпрямительного блока запрещается проверять их мегомметром или контрольной лампой, питаем ой напряжением более 12 В, а также проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора.
Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.
При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора.
Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.
Запрещается проверять работоспособность системы зажигания «на искру» между наконечниками высоковольтных проводов и «массой», так как это приведет к выходу из строя элементов электронного оборудования.
Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными.
Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи.
При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода от клемм батареи.
Источник
Двигатель ЗМЗ 405 характеристика, обслуживание, ремонт
Двигатель ЗМЗ 405 выпускался Заволжским моторным заводом. Силовой агрегат пришёл на смену 406-го мотора. По большому счёту, между 405 и 406-м двигателями разница не большая. Первый, в свою очередь, модернизированный и конструкторами учтены недоработки предшественника.
Технические характеристики
Преемником 406-го мотора стал ЗМЗ 405 и его модификации. ЗМЗ 405 имеет высокие характеристики. Это чистый инжекторный двигатель с повышенными мощностью. По сравнению с предшественником, у 406-го была меньшая мощность и больший объем двигателя. Мотор получил экологическую норму — Евро-3, что позволило продавать автомобили за границу.
При этом конструкторы смогли устранить ряд недоработок, которые были обнаружены у ЗМЗ 405. В процессе разработки нового движка была модернизированная клапанная крышка, газораспределительный механизм, установленная двухслойная металлическая прокладка ГБЦ.
Двигатель ЗМЗ 405 имеет технические характеристики:
| Наименование | Характеристика |
| Тип | Рядный |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Объем | 2,5 литра (2464 см. куб) |
| Мощность | 140,5 лошадиных сил |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Диаметр цилиндра | 95,5 мм |
| Расход | 9,6 литров на 100 км |
| Система охлаждения | Жидкостное, принудительное |
| Порядок работы цилиндров | 1-3-4-2 |
405 двигатель оборудовался 5 ступенчатой механической коробкой передач. Сцепление устанавливалось сухое. При подтёках из-под заднего сальника коленчатого вала, обычно намокал диск, и узел работал неисправно.
Во многих случаях приходилось из-за этого менять диск сцепления вместе с манжетой коленвала.
Модификации двигателя ЗМЗ 405
- ЗМЗ 4052.10 — основной мотор. Используется на автомобилях Волга и Газель.
- ЗМЗ 40522.10 — аналог 4052.10, соответствует экологическим нормам Евро-2. Используется на автомобилях Газель и Волга.
- ЗМЗ 40524.10 — аналог 40522.10, соответствует экологическим нормам Евро-3. Используется на легковых автомобилях Волга.
- ЗМЗ 40525.10 — аналог 40522.10, соответствует экологическим нормам Евро-3. Используется на грузовых автомобилях Газель.
- ЗМЗ 4054.10 — турбо версия 405, стальной коленвал, кованая поршневая, интеркулер, СЖ 7.4, мощность 195 л.с./4500 об.мин, момент 343 Нм/об.мин. Производился мелкосерийно, стоил неадекватно дорого, поэтому тюнинговщики предпочитали ставить проверенные Toyota 1JZ / 2JZ.
Обслуживание
Обслуживание движков ЗМЗ 405начиналось с ТО-0, которое делается после пробега в 2500 км. Каждое последующее техническое обслуживание необходимо проводить каждые 15 000 км при эксплуатации на бензине и 12 000 км — для газа.
Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости. Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные.
Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи с под неё.
Многие автолюбители задаются извечным вопросом, — сколько масла заливать в движок? В мотор 405 рекомендуется заливать полусинтетическое масло с маркировками 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40. Для смены масла понадобиться 5,4 литра, которые заливаются в силовой агрегат. Как показывает практика, большинство автомобилистов выполняют техническое обслуживание мотора самостоятельно.
Неисправности и ремонт
Поскольку, новый силовой агрегат был выполнен на базе старого 406-го, то проблемы и ремонт остались прежними. Так, к основным неисправностям, которые встречаются у ДВС 405, относятся: частые поломки системы охлаждения, связанные с плохим исполнением термостата, троение, плавают обороты и плохой пуск.
Рекомендуется, для ЗМЗ 405 ремонт выполнять в условиях автосервиса, поскольку не всегда можно определить поломку. Это связано с неисправностью, когда заводится и глохнет ЗМЗ 405. В этом случае, проблема может скрываться в свечах зажигания или электронном блоке управления двигателем. Если неисправность носит механический характер, то её легко устранить самостоятельно, а вот если проблема в ЭБУ или датчиках, то придётся совершить поездку в автосервис.
Вывод
Двигатель ЗМЗ 405 получился достаточно конструктивно простым, и в то же время надёжным. Так, силовой агрегат неприхотлив в расходных материалах. Ремонт двигателя ЗМЗ 405 автовладельцы предпочитают выполнять самостоятельно своими руками. Самой худшей модификацией силового агрегата считается версия ЗМЗ 4054.
