Как установить гбо 4 поколения своими руками

Расход: сравнение газа и бензина

Расход бензина в среднем на Приоре 9-9,8 л по городу (расчет будет идти именно расходу, при движении в черте города) на 100 км. 1 л АИ-92 стоит около 42 рублей, то есть за 1 км сжигается бензин стоимостью 3,78 рубля. Стоимость 1 км пробега с пропаном – примерно 1,12 рублей (при стоимости 25 рублей за 1 л пропана-бутана и расходе 4,5л/100км). В случае с метаном средний расход также примерно равен 4,5 л на 100 км, только вот: 1 л метана стоит около 17-18 рублей (для расчета – 17). Тогда 1 л пробега будет стоить 0,76 рублей. Цены московские.

Добавив стоимость обслуживания ГБО, придется разочаровать Вас: установка окупится не так быстро, как Вы можете ожидать, посмотрев на цифры. Часто ГБО на Приору ставят автоинструкторы, ведь каждый день автомобиль наматывает немало километров, а ученику не так важен быстрый разгон, тогда установка ГБО быстро окупается – заправка становится просто копеечной. Обычные автолюбители ставят ГБО в тех случаях, когда хотят сохранить автомобиль у себя на протяжении нескольких лет.

Настройка ГБО

Настройку ГБО 4 поколения следует производить при заправленном баллоне. В первую очередь проверяются все соединения. Для этого используется мыльный раствор. Если утечка будет, то пузыри станут надуваться. Далее используется компьютер и программное обеспечение. Если установка ГБО своими руками на инжектор выполнена самостоятельно, то настройку следует выполнять в сервисном центре.

Как мы видим, установить оборудование можно, но лучше доверить это специалистам. Количество «плюсов» все-таки намного меньше, чем количество «минусов». Только в случае полной уверенности в своих силах можно попытаться выполнить все операции самостоятельно. Иногда даже незначительные ошибки приводят к поломке двигателя. Но проблемы владельца не закончатся на этом, поскольку перед эксплуатацией автомобиля на дорогах необходимо зарегистрировать его в ГАИ. Если все это не пугает, то установка ГБО своими руками возможна.

Демонтаж. Как и почему его нужно сделать?

Конечно же, решение провести снятие газового оборудования с авто можно назвать кардинальным, но в определенных случаях совершенно необходимым, например, при выезде за рубеж. Как правило, работы эти выполняются под давлением обстоятельств, не зависящих от самого владельца. Рассмотрим наиболее распространенные случаи:

Установленная система не имеет регистрации в качестве дополнительного оборудования, при этом не может осуществляться постановка транспортного средства в МРЕО на учет, что влечет за собой частичный или полный демонтаж ГБО.
Износ оборудования зависит от различных эксплуатационных показателей, и в среднем, по мнению профи, качественная оснастка готова пробежать без капитального ремонта от восьмидесяти до ста двадцати тысяч километров. Но, когда состояние системы требует глубокого и дорогостоящего ремонта, то стоит провести плановую замену, что будет более целесообразно, а иногда и более дешево.
Собственник автомобиля ранее не использовал автомобильное газобаллонное оборудование и не теперь отказывается заниматься его официальным оформлением и обслуживанием.

Установка редуктора, дозатора и пульта управления

На завершающем этапе установки ГБО своими силами монтируют редуктор, дозатор рабочей газовой смеси и пульт управления системой.

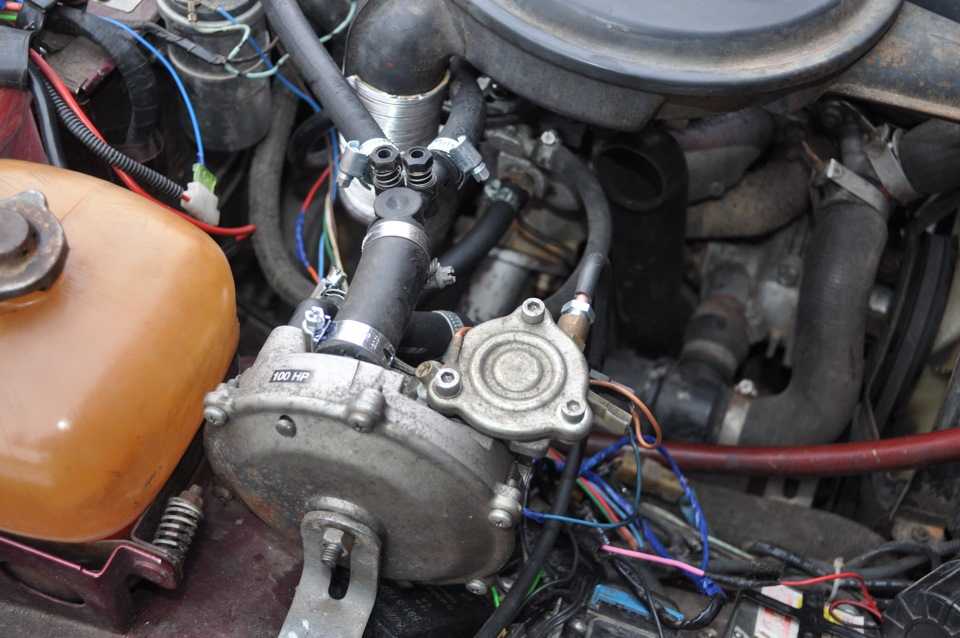

Установка газового редуктора

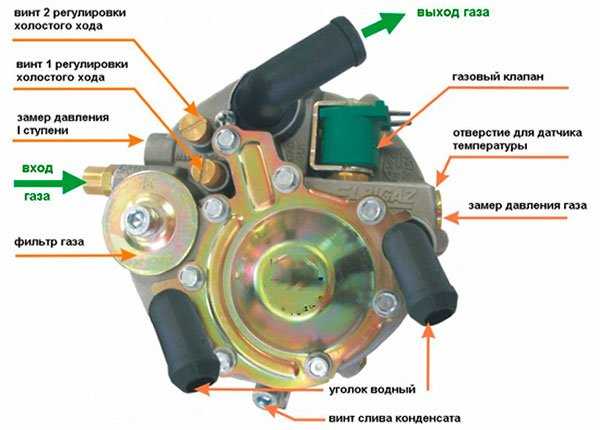

Устройство газового редуктора

Агрегат предназначен для выравнивания давления на выходе из баллона и поддержания пониженного значения во всех элементах баллонного оборудования.

Газовый редуктор устанавливают рядом с карбюратором. Устройство имеет встроенную систему обогрева. Входные патрубки редуктора соединяют с выходами автомобильной печки.

Соединение редуктора к подводящему и отводящему патрубкам печи выполняют с помощью двух тройников. При монтаже соблюдают определенный порядок соединения агрегатов.

Внимание! Входной патрубок газового редуктора врезают в подводящий патрубок печки. Выходной патрубок редуктора соединяют с отводящим трубопроводом отопления

Установка дозатора рабочей смеси

Дозатор газовой смеси регулирует подачу газа от редуктора к смесителю. Аппарат устанавливается между указанными элементами. Во входной патрубок дозатора подключают газопровод от редуктора. К выходному патрубку дозатора подключают топливопровод от карбюратора.

Установленные элементы закрепляют хомутами. Стыки трубопровода на входах и выходах тщательно заделывают герметиком.

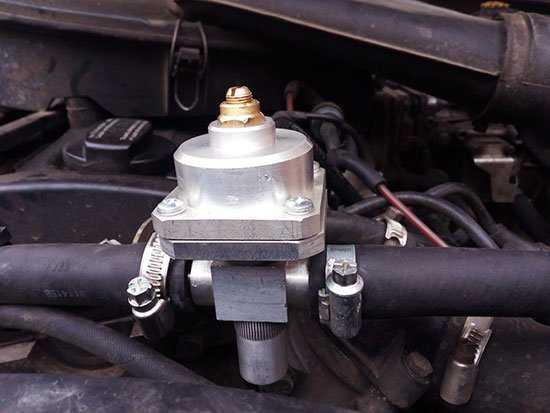

Вакуумный дозатор ГБО

Пульт управления

Установка пульта управления является финальным этапом монтажа ГБО. Прибор предназначен для регулировки работы системы из салона машины.

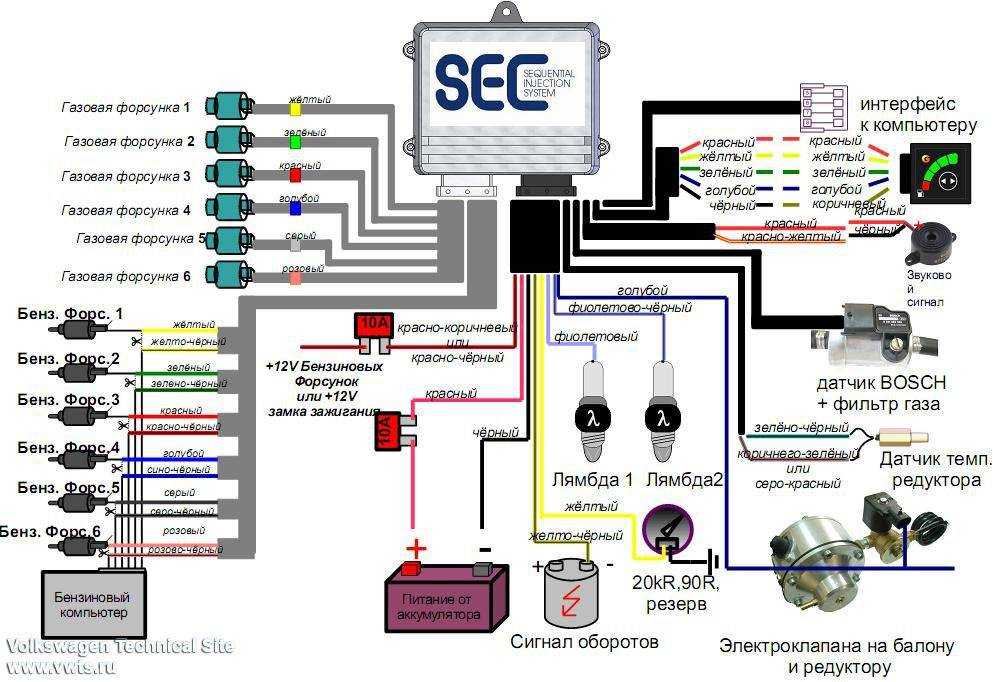

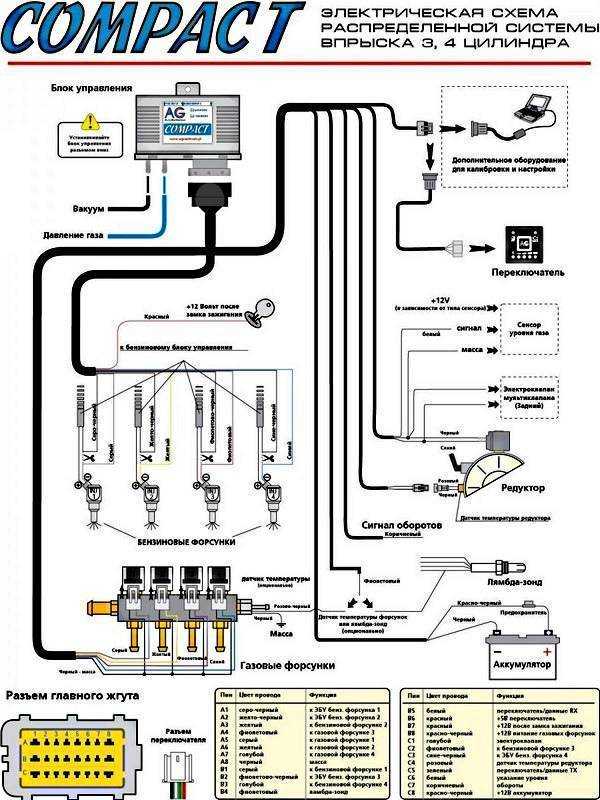

Пультовое устройство поставляется в комплекте с аппаратурой. Устанавливают по схеме, согласно приложенной технической инструкции.

Пульт управления ГБО

Плюсы и минусы установки ГБО своими руками

Чтобы выяснить, какие плюсы и минусы имеются в самостоятельной установке, необходимо ознакомиться с многочисленными отзывами и обзорами тех людей, которые пробовали это сделать. Надо сказать, что каждому человеку это будет даваться по-разному. Это зависит от опыта работы с автомобильной техникой, знаний и умений.

Специалисты, которые занимаются этой работой на автомобильных сервисах, не рекомендуют делать этого самостоятельно. Их советы не основываются на одном желании заработать денег. Установить на авто ГБО своими руками не только сложно, но и опасно. Нельзя быть уверенным в том, что все получится идеально, если не уверен в каждом своем действии.

Положительные стороны самостоятельной работы:

экономия денежных средств;
развитие навыков и знаний;

Отрицательные стороны самостоятельной работы:

большие затраты времени;
необходимость самостоятельно регистрировать оборудование, подготавливать и представлять в ГАИ все необходимые документы;
вероятность неправильной установки или выбора элементов системы;
велика вероятность отсутствия всех инструментов, необходимых при работе;
невозможность проверки и настройки при отсутствии диагностического оборудования;

Выбор комплекта гбо

Самый простой способ — выбрать брендовое оборудование под конкретную марку автомобиля.

В составе комплектов от этих брендов присутствуют все необходимые элементы. Начиная от редукторов, форсунок, клапанов и заканчивая специальными электронными модулями, не требующими программирования и дополнительной настройки.

Модельное газовое оснащение автомобиля представляет собой систему, унифицированную под конкретную марку/модель автомобиля или платформу, на которой собирается автомобиль.

Такие системы оснащены всем необходимым крепежом, который унифицирован по посадочным местам и рассчитан на распределение основных узлов в безопасных местах в автомобиле.

Электронная часть модельного оборудования заранее калибруется на заводе под определенную модель машины, а это значительно упрощает настройку и сопряжение ГБО со штатной системой ЭБУ.

Брендовое модельное ГБО имеет ряд преимуществ и недостатков.

Плюсы модельного газового оборудования:

не требует сверления большого количества отверстий и монтажа дополнительных фиксаторов и креплений, модельные комплекты подходят «по месту» и отлично устанавливаются на предусмотренные производителем места;
не требует вмешательства в электронный блок управления автомобиля;
надежность;
сохранение дилерской гарантии (только при обращении в специализированные сервисы).

Минусы модельного газового оборудования:

высокая стоимость;
отсутствие выбора (только ограниченный список брендов и модификаций);
большие финансовые затраты на установку в специализированном сервисе.

В случае, если у автолюбителя нет желания и средств тратиться на приобретение брендовых ГБО, то можно пойти другим путем и выбрать универсальный комплект оборудования. Подобные универсальные комплекты в изобилии представлены в ассортиментах многих автомобильных магазинов.

Возможность выбора и приобретения деталей по отдельности делает унифицированные комплекты газобаллонного оборудования весьма привлекательными для покупки. Как правило, установка гбо своими руками, собранного из различных комплектующих не вызывает серьезных трудностей, но требует знания определенных навыков.

Унифицированные комплекты газового оснащения варьируются по своим характеристикам (мощность, количество цилиндров, тип впрыска топлива, наличие турбонагнетателя и т.п).

Ограничивающими факторами в этом случае будут только мощность двигателя и заправочный резервуар. От мощности двигателя будет завесить то, какой именно редуктор и форсунки нужно будет устанавливать, а место расположения заправочного резервуара на всех автомобилях разное, поэтому этот момент стоит учитывать.

Преимущества универсальных газовых систем:

низкая стоимость;
широкая доступность;
совместимость с большим количеством марок и моделей автомобилей;
возможность индивидуального подбора комплектующих под определенные условия эксплуатации машины.

Недостатки универсальных газовых систем:

есть риск нарваться на брак или подделку;
требует проведения дополнительных работ по монтажу и подготовке навесного оборудования;
лишение дилерской гарантии (в случае, если авто стоит на заводской гарантии, а установка производится не в сертифицированном сервисе);
требует настройки электронного блока управления.

Плюсы и минусы установки ГБО своими руками

Положительные стороны самостоятельной работы:

экономия денежных средств;
развитие навыков и знаний;

Отрицательные стороны самостоятельной работы:

большие затраты времени;
необходимость самостоятельно регистрировать оборудование, подготавливать и представлять в ГАИ все необходимые документы;
вероятность неправильной установки или выбора элементов системы;
велика вероятность отсутствия всех инструментов, необходимых при работе;
невозможность проверки и настройки при отсутствии диагностического оборудования;

Выбор ГБО

Простейший вариант — выбрать брендовое оборудование под определенную марку авто. Зачастую такие комплекты имеют уже все требующиеся компоненты:

редукторы;
форсунки;
клапаны;
особые электронные модули, которые не надо программировать или устанавливать дополнительные настройки.

Модельное газовое оборудование на автомобиль — система, стандартизированная под определенную марку или модель ТС, а также платформу, где происходит сборка автомашины. Такие системы оборудованы нужным крепежом, стандартизованным по посадочным местам и рассчитан на распределение главных узлов на тех участках авто, которые не представляют опасности.

Электроника оборудования предварительно калибруется на заводе под определенную модель ТС. Такой подход значительно упрощает монтаж ГБО, его настройку и соединение с ЭБУ.

Часто во время установки газобаллонного оборудования модельного типа у экспертов авто не теряет гарантии на обслуживание.

Внимание!

Этот пункт работает только, если, чтобы поставить ГБО вы обратились в сервисный центр, предоставляющий гарантию и ведущих работу с дилерами.

Но выбрать можно и универсальный комплект установки, если не хочется покупать по завышенной цене брендовые товары. Основное преимущество такого решения – возможность выбрать отдельный элемент. Стандартизированные комплекты более привлекательны благодаря возможности купить комплектующие для газового оборудования по отдельности. В основном несложно установить его самостоятельно, но определенные навыки все же необходимы.

Рейтинг гбо 4 поколения и цена оборудования

Прежде чем покупать устройство, необходимо решить какое гбо лучше. По отзывам потребителей, газобаллонное оборудование 4 поколения, несмотря на цену и специфичность установки, выигрывает по всем показателям

Прежде, чем гбо выбрать, следует обратить внимание на производителя

Итальянское гбо Lovato

Приспособлено к изменчивым погодным условиям. Изготовлено из алюминия, имеет защиту от влаги и помех. Ресурс форсунок рассчитан на 100 км. Цена за комплект – от 11 тыс. руб.

Stag

Польский производитель дает гарантию 3 года на свое оборудование. Виды гбо 4 поколения представлены тремя блоками управления для 4-цилиндровых двигателей. Газовый клапан – выносной. Стоимость – от 27 тыс. руб. за комплект.

OMVL

Изготовлено из алюминия, присутствует защита от воды, но защищенности от помех нет. Ресурс форсунок рассчитан до 300 тыс. км пробега. Цена на оборудование польского бренда – от 15 тыс. руб.

Tartarini

ПОСМОТРЕТЬ ВИДЕО

Несмотря на несомненное качество итальянской продукции, нельзя не учитывать, что электромагнитные клапаны и полимерные мембраны быстро выходят из строя. Если в устройстве появится примесь газа, оборудование вообще выходит из строя. Стоимость за комплект достаточно высокая.

Состав газового оборудования для автомобиля

1. Газовый баллон. По сути, это второй топливный бак. В нем хранится газ под давлением, в виде жидкости (при атмосферном давлении становится газом). Формы и размеры баллоном практически любые, вплоть до изготовления на заказ. Обычно имеют вид цилиндра. Баллоны устанавливаются в багажник или под днище, где крепилась запаска, но возможны и иные варианты. Запаса газа обычно хватает на 200-300 километров пробега.

2. Переключатель газ/бензин. Использовать газ и бензин одновременно нельзя, но по очереди запросто, хоть на ходу.

3. Бензиновый и газовый клапаны. Намертво отключает газ при значительном просто автомобиля или при переходе на бензин. Обычно комплектуется фильтром для дополнительной очистки газа. Бензиновый перекрывает бензин, но только в карбюраторных двигателях, в инжекторных не устанавливается. В инжекторных применяется эмулятор форсунок.

4. Редуктор-испаритель. Одна из самых значимых частей всей системы. Именно он позволяет подогревать и испарять сжиженный газ и отвечает за необходимое давление в системе.

5. Предохранительный клапан (мультиклапан). Защитное устройство для экстренного перекрытия газа при аварии или повреждении газовой установки. Он монтируется на венткоробку, которая крепится на горловину баллона.

6. Узел для дозаправки. Поскольку речь идет о огнеопасном газе под давлением – это не просто горловина, как при заправке бензина. Это сложный узел для безопасной передачи сжиженного газа от колонки до баллона.

Процесс установки газобаллонного оборудования

При установке баллона крайне важно провести расчеты, в соответствии с которым отверстие с мультиклапаном должно располагаться в боковой части автомобиля, а именно – в стороне крышки для заправки топлива. Монтаж мультиклапана производится непосредственно к баллонам ГБО при помощи болтов, после чего следует произвести установку датчика уровня

Устанавливается он непосредственно на мультиклапан, в зависимости от особенности комплектации набора.

Далее, следует установить электромагнитный клапан, который будет открываться при подаче импульса от «мозга» установки. После этого необходимо провести монтаж топливной магистрали и устройство заправки газа в баллоны. В большинстве случаев комплектация ГБО 4 поколения предусматривает две магистрали: основную и заправочную. Для их обеспечения следует использовать медные трубки, крепление которых обеспечивается бочонками и медными болтами. ВЗУ желательно закрепить в непосредственной близости к заправочной горловине.

Установив магистрали, стоит провести проверку на их герметичность при помощи компрессора. Через систему нужно пропустить давление в 5-6 атмосфер, проверив наличие травления из установленных трубок.

Под капотом следует установить редуктор, узел которого в большинстве случаев размещается возле радиатора автомобиля. Выходное отверстие редуктора должно быть сверху и направлено вперед. Сам же редуктор следует разместить немного ниже уровня, на котором установлен ОЖ для более удобного доступа к системе охлаждения.

Смонтировав форсунки и врезав их в коллектор, следует заняться сборкой магистрали низкого давления, после чего соединить форсунки и редуктор, используя шланги из стандартного комплекта ГБО. Проводить опрессовку следует только с заправленным баком.

Установкой контрольных систем и подключением проводки центрального распределителя можно заняться до и после опрессовки. Далее следует проверить работу двигателя в различных режимах и провести настройку работы системы ГБО.

Установка газобаллонного оборудования, в особенности – 4 поколения, является сложным и трудоемким процессом. Проводить её нужно в соответствии со всеми нормами и требованиями, представленными в инструкции, а также следовать рекомендациям с диска «мозгов». Монтаж подобной установки силами новичка может занять несколько недель, однако опытный мастер сможет перевести автомобиль на «газ» за считанные дни.
