Главный тормозной цилиндр (ГТЦ) – один из основных элементов тормозной системы, от которого зависит насколько безопасным будет эксплуатация автомобиля. Водитель обязан следить за его исправностью. Если обнаружены неисправности, необходимо сразу же принимать меры. Халатность и затягивание с ремонтом может привести к аварии. Выявить неисправности и отремонтировать ГТЦ ВАЗ 2107 можно самостоятельно.

ГТЦ: устройство и назначение

На ВАЗ 2107 установлена гидравлическая система тормозов из двух контуров. Когда выходит из строя один из контуров, торможение продолжает другой. Это повышает безопасность движения. Главный цилиндр меняет давление в контурах в зависимости от того, в каком положении находится педаль тормоза. ГТЦ расположен на задней стенке моторного отсека. Его можно обнаружить под расширительным бачком из двух секций, в который залита тормозная жидкость (ТЖ). Выглядит в виде продолговатого цилиндра с отверстиями для подключения тормозных шлангов.

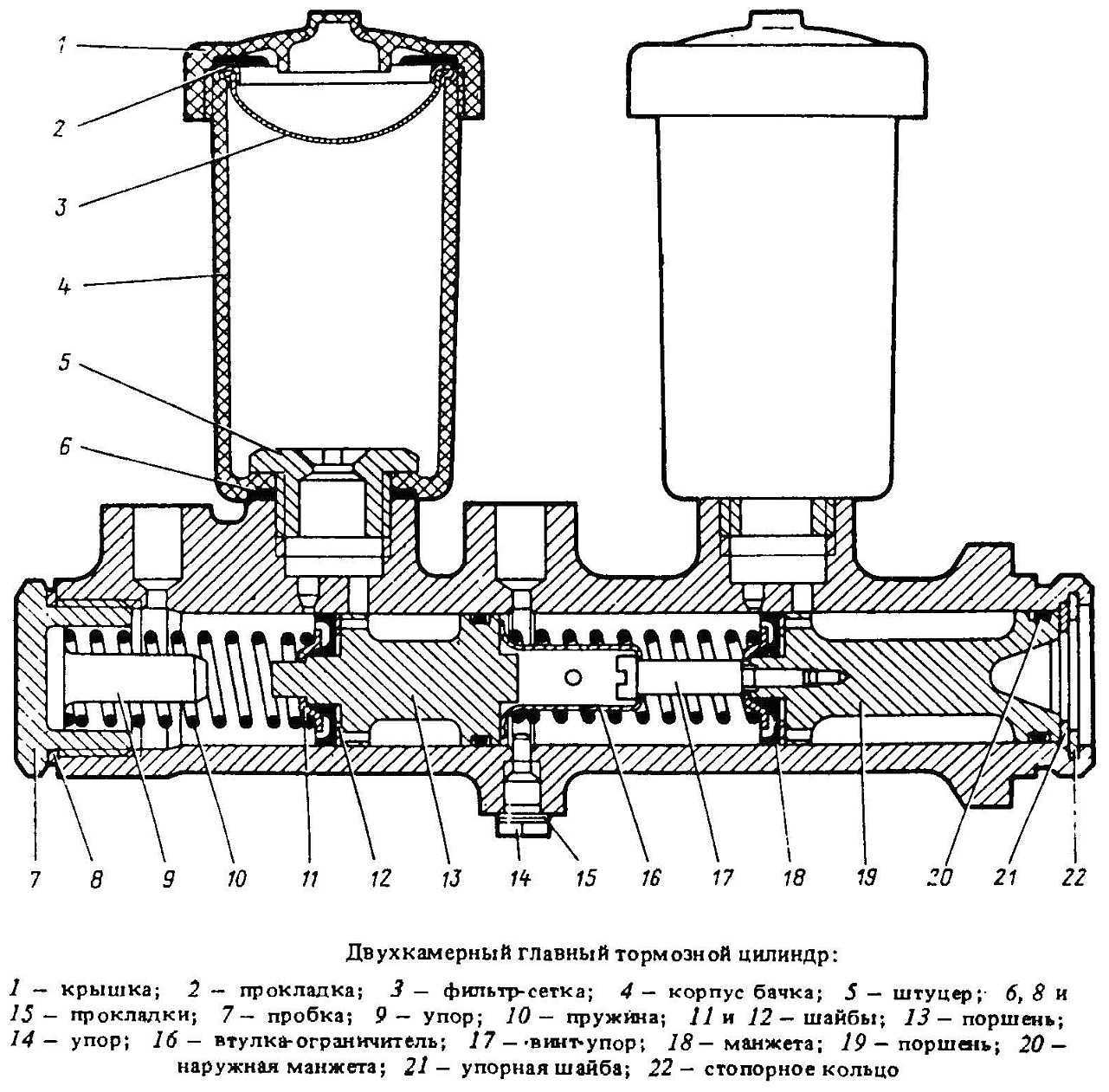

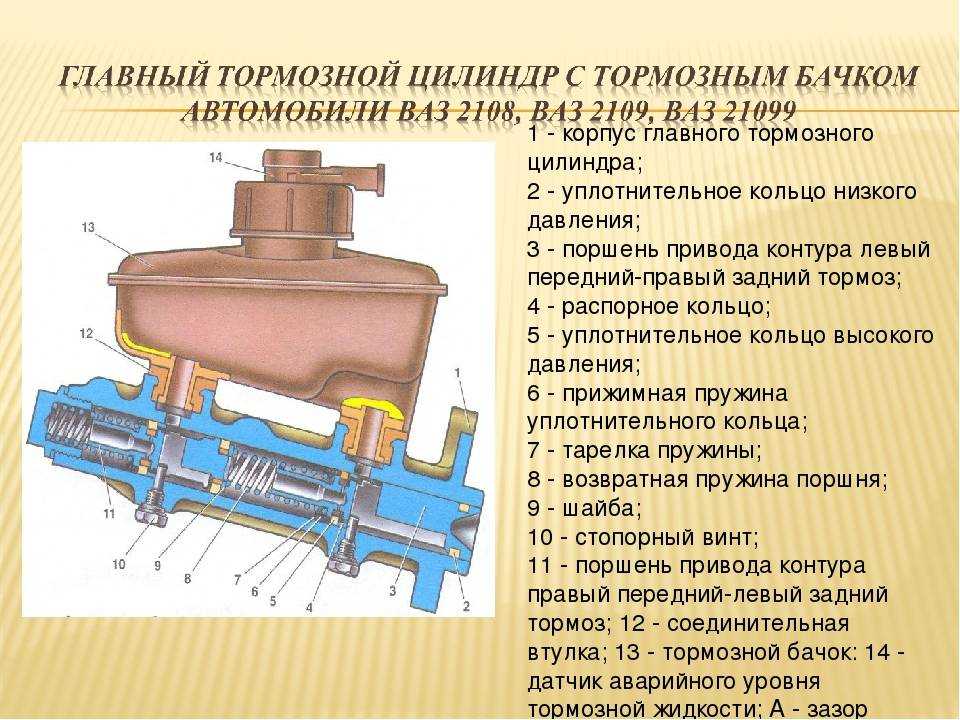

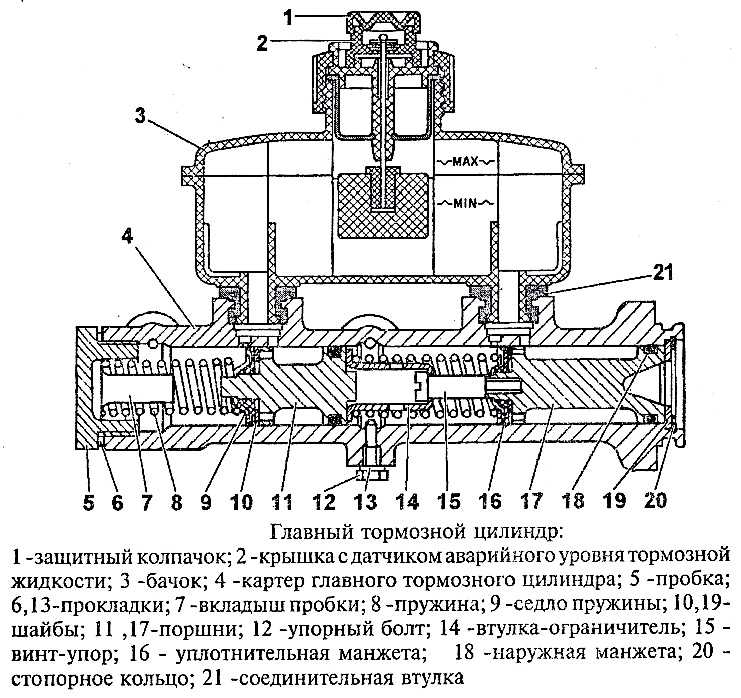

В корпусе ГТЦ установлены 2 поршня с уплотнительными манжетами. Они располагаются последовательно друг за другом. Первый движется за счет воздействия на него толкателя педали, обслуживает контур задних колес. Он заставляет двигаться второй поршень, который действует на два тормозных контура передних колес. Пружины, которые находятся между поршнями возвращают их на место, когда водитель отпускает педаль тормоза.

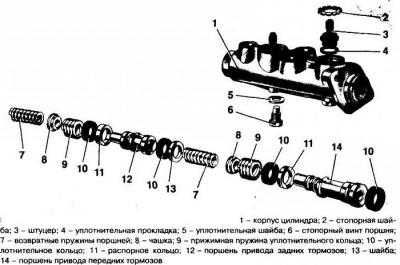

Как разобрать ГТЦ?

Точный ответ на то, можно ли произвести ремонт, можно дать лишь после того, как разберете главный тормозной цилиндр ВАЗ-2107. Чтобы это сделать, вам достаточно выполнить простые манипуляции:

1. Выкручиваете первый стопорный винт и извлекаете поршень с пружиной.
2. Выкручиваете второй стопорный винт, отверстие нужно прикрыть пальцем, так как поршень может выскочить.

Если вдруг поршень заклинило, его нужно выбить – для этого маленьким деревянным бруском постучите по корпусу главного цилиндра. Обязательно произведите осмотр:

1. На зеркальной внутренней поверхности не должно быть царапин, раковин, иных повреждений.
2. В отверстиях под стопорные винты резьба должна быть целой.
3. Цилиндр не должен иметь отверстие в форме эллипса.

В том случае, если отсутствуют повреждения, можно сделать ремонт. Для этого используете специальный комплект для тормозного цилиндра. Цена его намного ниже, нежели механизма в сборе – около 80-100 рублей, в зависимости от производителя. Стоимость нового ГТЦ не менее 700 рублей.

Вам потребуется снять все уплотнительные колечки, протереть детали – корпус, пружины и поршни. После этого надеваете манжеты и осуществляете сборку главного тормозного цилиндра ВАЗ-2107. Ее производите в обратной последовательности, трубки затягивать нужно с большим усилием, но без фанатизма. После заливки жидкости проводите прокачку и осмотр на предмет наличия протечек. Если таковые имеются, то необходимо сильнее затянуть штуцеры. Если жидкость выходит из-под отверстия возле вакуумника, придется заменить цилиндр полностью.

Основные неисправности

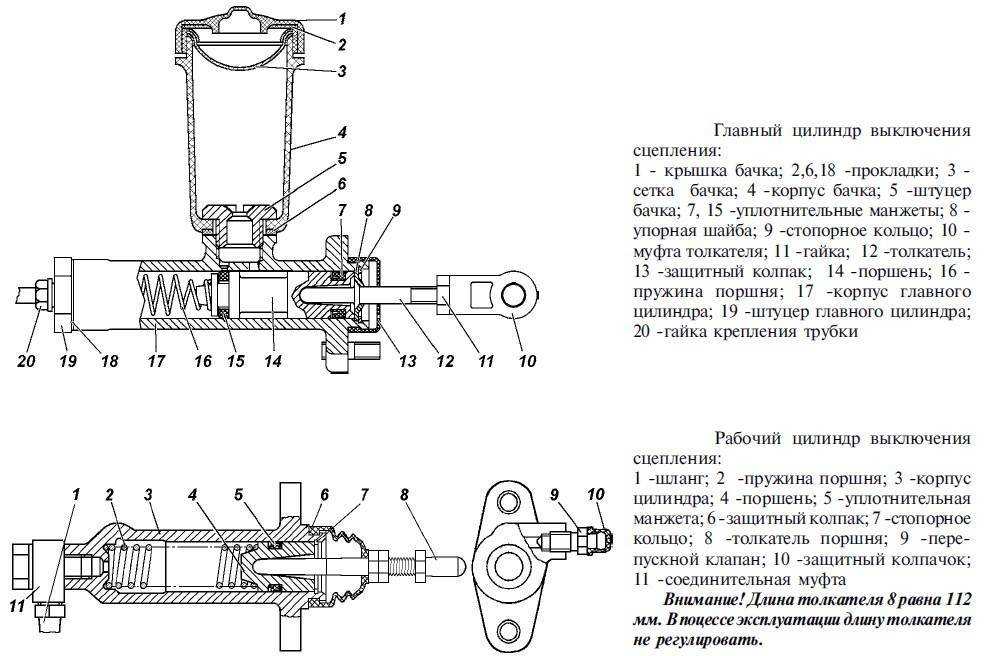

Замена цилиндра сцепления: процесс и рекомендации по выбору детали Несмотря на простоту конструкции и небольшое количество подвижных элементов, ГТЦ нередко перестает нормально выполнять свои функции из-за неисправностей.

Выявить поломку ГТЦ несложно. Первые сигналы о неисправности подаст тормозная педаль. Любое изменение в ее поведении при нажатии (легкость, увеличение усилия и т. д.), указывает на поломку. Но она будет сигнализировать о появлении проблем во всей системе. Более точно выявить неисправность позволяет проверка системы на трассе (авто разгоняется, а после осуществляется экстренное торможение). А далее по следам определяется, как работает система. После только остается визуально осмотреть все составные части привода на наличие подтеков.

Основными неисправностями главного тормозного цилиндра являются:

Главный тормозной цилиндр теряет свою герметичность обычно из-за сильного износа или повреждения уплотняющих манжет. При этом жидкость может перетекать между камерами, а также выходить наружу из корпуса. При этом в систему проникает воздух. В результате значительно снижается давление и эффективность тормозной системы ухудшается.

Видео:Замена главного тормозного цилиндра ваз 2108 2109 2110

Подсос воздуха в системе может происходить из-за закупорки вентиляционного отверстия в крышке бачка. Из-за этого при перемещении жидкости в бачке образуется разрежение, которое компенсируется воздухом, проникающим через манжету. В итоге, завоздушивание системы становится причиной падения эффективности работы системы.

Заклинивание поршня может произойти по двум причинам – попаданием сора внутрь цилиндра через бачок или образованием ржавчины на внутренних поверхностях корпуса. Это приводит к тому, что один из контуров прекращает работу.

Восстановление работоспособности ГТЦ возможно только в случае износа или повреждения уплотнителей или же засорении. Для проведения ремонта продаются специальные ремкомплекты.

Зачастую промывка цилиндра и замена резинотехнических элементов позволяет полностью восстановить работоспособности. Но бывают и случаи, когда такие меры не помогают и решить проблему можно только путем замены узла в сборе.

Приобретая автомобиль, каждый человек осознает, сколь сложным механизмом ему придется управлять. Все механизмы и элементы имеют свое конструктивное предназначение. В частности, главный тормозной цилиндр (ГТЦ) ответственен за преобразование нажатия на тормозную педаль в гидравлическое давление, запускающее процесс торможения машины. Такая функциональность обеспечивается с помощью подачи гидравлической жидкости, которая отличается высокой температурой закипания. Знать устройство ГТЦ нужно каждому автомобилисту, чтобы правильно понимать причины возникновения сбоев.

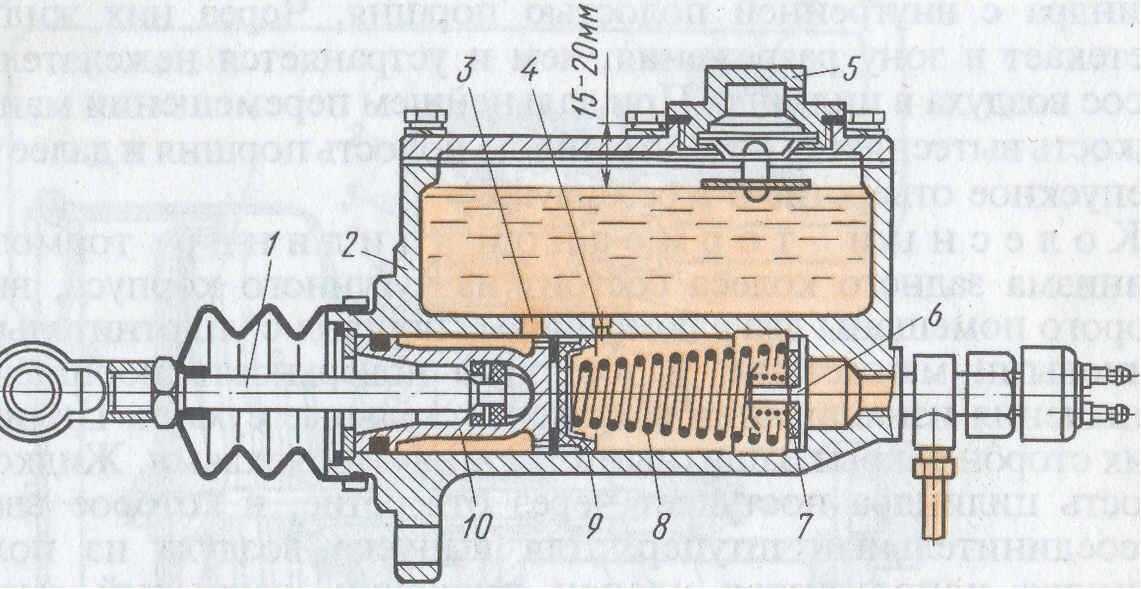

Максимальная надежность тормоза и повышенный уровень безопасности в современных автомобилях достигается установкой 2-секционных главных цилиндров. Так как внутрицилиндровые контуры практически не зависят друг от друга, частично обеспечивается сохранение работоспособности тормоза при разгерметизации одного из них. Однокамерная система фактически ушла в небытие ввиду невозможности распределения ею механического усилия на все цепи, чтобы машина не потеряла управляемость.

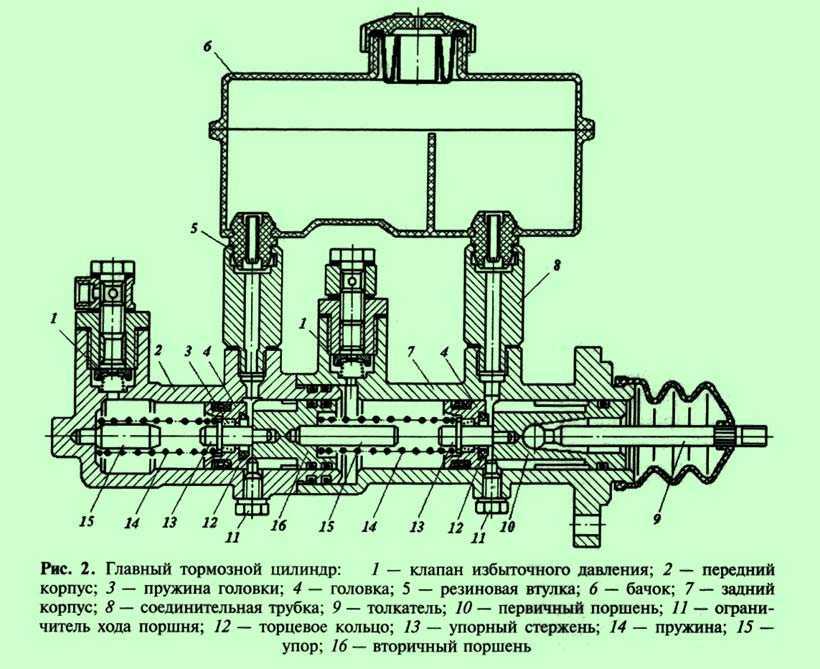

Устройство главного тормозного цилиндра. Просто и гениально

Итак, мы имеем двухсекционный главный тормозной цилиндр. Как же он устроен? На самом деле всё достаточно просто. Основными элементами узла выступают:

• корпус;
• бачок для тормозной жидкости;
• поршни;
• толкатели;
• уплотняющие манжеты;
• пружины возврата.

Вместе всё выглядит следующим образом. В бачок, закреплённый сверху узла, заливается специальная жидкость, которая через компенсационные и перепускные канальчики попадает внутрь устройства.

Наличие рабочей жидкости в бачке обязательно, так как по мере работы системы она может вытекать наружу через какие-нибудь неплотные сочленения или просто-напросто испаряться. Её уровень необходимо отслеживать, для чего имеются насечки на бачке, а также применяются датчики.

Как было уже сказано, жидкость попадает в цилиндр через специальные каналы, где её ждёт встреча с двумя поршнями – по одному на каждую секцию. Поршни соединены последовательно, то есть один толкает другой. В движение они приводятся штоком вакуумного усилителя.

В спокойном состоянии давление в магистрали и внутри тормозного цилиндра такое же, как и в атмосфере, но если мы решили остановить авто и нажали на педаль, то всё вмиг меняется. Шток начинает толкать поршень первого контура, который, двигаясь, перекрывает компенсационное отверстие, из-за чего давление начинает расти. Поршень второго контура начинает своё движение уже под действием увеличивающегося давления в первой секции.

Всё это продолжается до тех пор, пока мы не отпустим педаль, и затем детали цилиндра вернутся в исходное положение под действием пружин.

Кстати, такая двухконтурная и двухсекционная схема остаётся работоспособной даже в случае утечки в одном из контуров. Причём, водитель почти не почувствует, что педаль тормоза ведёт себя как-то необычно, хотя сам эффект от нажатия будет, конечно же, менее ярким.

Вот так иногда случается, друзья, нажимая педаль мы не думаем даже, что приводим в действие столь важный и незаменимый элемент имеющий, по сути, простую и понятную конструкцию. Примерно такую же как сцепление, а это уже вторая педаль, о которой мы тоже не задумываемся при управлении автомобиля.

Надеюсь, вам была интересна эта статья. Кстати, не забывайте подписываться на новые статьи, если хотите изучить устройство автомобилей от А до Я.

Главный тормозной цилиндр ГАЗ 2705

Рис. 8.3. Главный тормозной цилиндр: 1 — корпус; 2 — трубка; 3 — соединительная втулка; 4 — бачок; 5 — защитный колпачок; 6 — датчик сигнализатора аварийного падения уровня тормозной жидкости; 7 — упорное кольцо; 8 — наружная манжета; 9 — направляющая втулка; 10, 17 — поршни; 11 — стопорное кольцо; 12 — уплотнительное кольцо; 13 — шайба поршня; 14, 16 — манжеты; 15, 18- упорные шайбы; 19 — пружина: 20 — пробка; А, В — компенсационные отверстия; С — перепускные отверстия

Главный тормозной цилиндр с двумя последовательно расположенными поршнями 10 и 17 (рис. 8.3) и двухсекционным бачком 4 с датчиком 6 сигнализатора аварийного падения уровня тормозной жидкости крепится к крышке вакуумного усилителя.

Главный тормозной цилиндр создает давление в двух независимых гидравлических контурах. Объем тормозной жидкости между поршнями 10 и 17 используется, чтобы привести в действие задние тормозные механизмы, а объем жидкости между поршнем 17 и торцом пробки 20 — передние тормозные механизмы.

При торможении, перемещаясь вперед, первичный поршень 10 и его манжета 15 перекрывают компенсационное отверстие В, соединяющее первичную полость главного цилиндра с бачком. Пружина, установленная между поршнями 10 и 17, сильнее пружины 19, расположенной между поршнем 17 и пробкой 20, поэтому одновременно с первичным поршнем 10 начинает перемещаться и вторичный поршень 17, перекрывая манжетой компенсационное отверстие А, соединяющее вторичную полость цилиндра с бачком. Дальнейшее перемещение поршней сопровождается увеличением давления в полостях, и, следовательно, срабатывают оба тормозных контура.

При снятии усилия с педали тормоза поршни под действием пружин возвращаются в первоначальное положение. При этом открываются компенсационные отверстия А и В и жидкость в обеих полостях главного цилиндра сообщается с жидкостью, находящейся в бачке, давление при этом в контурах снижается до атмосферного.

Если педаль тормоза освобождается резко, то поршни главного цилиндра быстро возвращаются в исходное положение и при этом готовы к последующему торможению. Быстрый возврат поршней обеспечивается тем, что при их возвращении в исходное положение в полостях главного цилиндра создается разрежение, под действием которого жидкость из бачка через перепускные отверстия С и отверстия в поршнях, отжимая шайбы 13 и края манжет 14, поступает в полости главного цилиндра. Когда поршни достигнут своего исходного положения, избыток жидкости из каждой полости через компенсационные отверстия А и В перетечет в бачок.

При выходе из строя одного из контуров привода, происходит утечка жидкости из полости главного цилиндра, соединенной с неисправным контуром. Если неисправен задний контур, то поршень 10 доходит до держателя 16 пружины и через него воздействует на вторичный поршень 17, который создает давление во вторичной полости главного цилиндра и переднем контуре.

При отказе контура передних тормозных механизмов поршень 17 воздействует на торец пробки 20, а поршень 10, сжимая пружину, вытесняет жидкость из первичной полости главного цилиндра в контур, идущий к тормозным механизмам задних колес.

При отказе одного из контуров привода происходит увеличение хода педали тормоза, но обеспечивается достаточно эффективное торможение автомобиля.

При исправных контурах уровень тормозной жидкости в бачке главного цилиндра должен находиться между отметками МАХ и MIN. Постепенное изменение уровня жидкости от МАХ к MIN связано с износом накладок тормозных механизмов. Резкое падение уровня тормозной жидкости в бачке свидетельствует о нарушении герметичности тормозной системы. При этом срабатывает сигнализатор аварийного падения уровня тормозной жидкости и на комбинации приборов загорается лампа красного цвета. Доливать жидкость в этом случае следует только после восстановления герметичности системы.

Для проверки исправности датчика 6 аварийного падения уровня жидкости в бачке необходимо при включенном зажигании нажать сверху на центральную часть защитного колпачка 5. При этом должна загораться лампа на комбинации приборов.

Видео про «Главный тормозной цилиндр» для ГАЗ 2705

Ремонт главного тормозного цилиндра ГАЗель

ГАЗЕЛЬ замена вакумного усилителя тормозов

Газель. Тормозная система и Куда уходит тормозная жидкость!

Признаки неисправности главного тормозного цилиндра

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы. Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

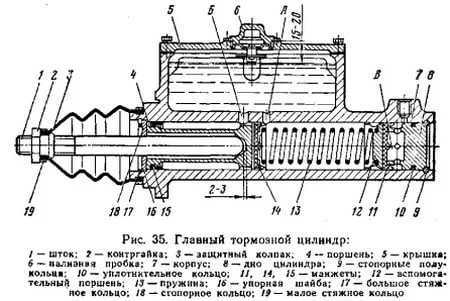

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Симптомы неполадок

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

1. После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
2. Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
3. Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
4. Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
5. Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

• в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
• заклинивание тормозных механизмов одного колеса;
• скрип и писк при торможении;
• нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

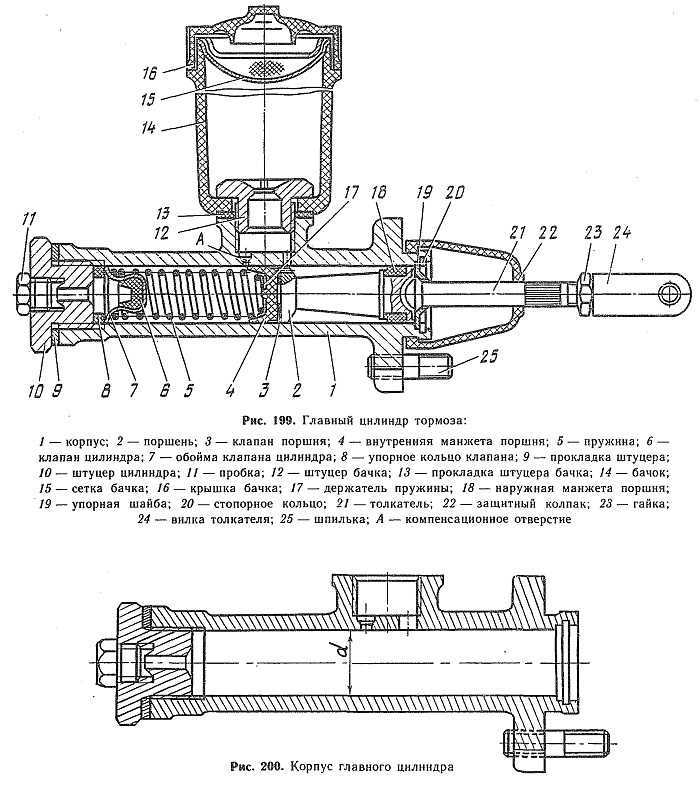

Устройство главного тормозного цилиндра

В основном, главный тормозной цилиндр в машине, располагается на наружной стенке вакуумного усилителя тормозов и крепится при помощи двух болтиков. Конструкция ГТЦ состоит из следующих элементов:

• бачек для жидкости;
• корпус с цилиндрическим основанием;
• возвратные пружины;
• основной шток;
• поршни и толкатели;
• эластичные воротники.

Судя по конструкции можно предположить, что бачек для жидкости располагается в верхней части ГТЦ и имеет перегородки, где хранится нужный объем жидкости для всей системы. За счет специальных перепускных клапанов происходит взаимодействие цилиндра с контурами системы.

Его сущность основана на восполнении объема рабочей жидкости при ее испарении или при износе тормозных колодок. На бачке расположены специальные метки максимума и минимума. Они облегчают визуальную проверку уровня тормозной жидкости.

Как правило, стенки бачка изготовлены из прозрачного материала. Низкий уровень жидкости можно выявить и на приборной панели. Бачек имеет датчик, показывающий ее количество, и в случае низкого уровня загорается лампочка, оповещающая водителя.

В составе и устройстве ГТЦ имеются расположенные друг за другом поршни. На них установлена конструкционная манжета и смазочное кольцо, изготовленное из войлока. Эластичность материала манжеты способствует возможному не протеканию рабочей жидкости.

Один из поршней приводится в действие штоком вакуумника, а второй за счет создаваемого давления от сжатия тормозной жидкости. Специальные пружины фиксируют поршни в цилиндре..

Ремонт тормозной системы ВАЗ 2109 своими руками

Замена тормозных колодок

При уменьшении толщины фрикционных накладок до величины в 1,5 миллиметра заклепочное соединение, связывающее их с основанием, теряет жесткость. Это приводит к образованию глубоких царапин (сколов) на поверхности накладок. Перед установкой новых накладок их необходимо тщательно удалить.

• На автомобиле, зафиксированном в неподвижном состоянии, отключается «-» клемма аккумуляторной батареи.

• Выполняется контроль уровня тормозной жидкости в системе. Уровень, соответствующий середине отрезка между отметками «MIN» и «MAX», считается наиболее приемлемым, поскольку предотвращает выдавливание рабочей жидкости в процессе сжатия поршней.

• Демонтируется колесо.

• Поверхность тормозного диска и суппорта очищается от загрязнений.

• Снимается уплотнитель стойки кронштейна, фиксирующий тормозной шланг.

• Демонтируется шплинт фиксации стопорной шайбы крепежного болта направляющего пальца.

• Выкручивается фиксирующий болт, откидывается корпус и демонтируются тормозные колодки.

• После замены фрикционных накладок установка элементов тормозного узла выполняется в обратном порядке.

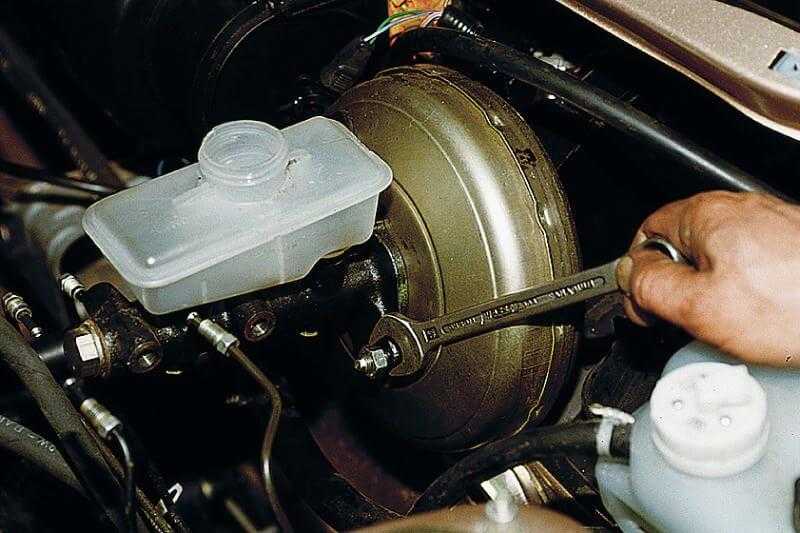

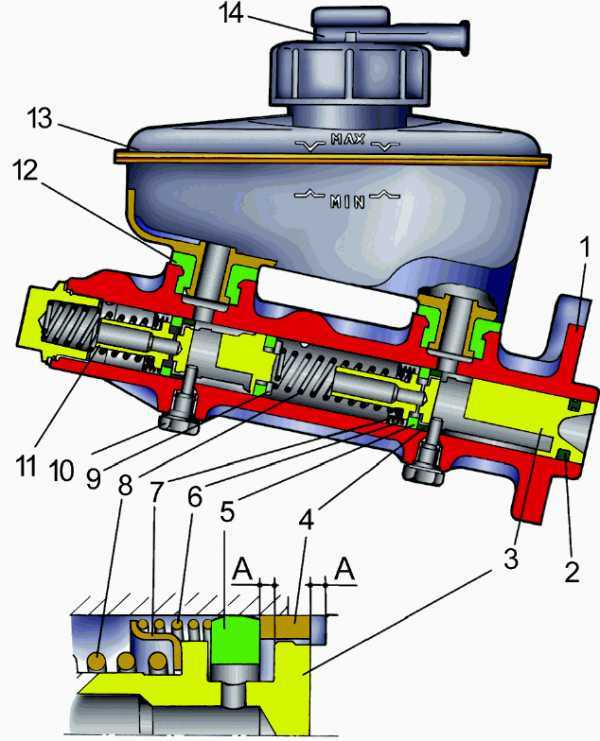

Замена ГТЦ (главного тормозного цилиндра)

Как правило, ремонт неисправного ГТЦ не обеспечивает получение необходимого результата. Поэтому на практике используется такой метод ремонта тормозного узла, как замена его новым.

Замена задних тормозных цилиндров

Симптомами нарушения работоспособности тормозного цилиндра являются подтеки тормозной жидкости на внутренней поверхности колесного диска. Они свидетельствуют об ухудшении состояния уплотнительных манжет или о нарушении герметичности узла из-за образования царапин на поршне. Ремонт тормозного цилиндра может быть эффективен, но для этого необходимы соответствующие знания и навыки. Поэтому, наиболее распространенным методом устранения неисправности задних тормозных цилиндров служит все же его замена. Выполняется это так:

Ремонт рычага привода стояночного тормоза

Единственным вариантом устранения неисправности, характеризующейся такими симптомами, как повышенный износ зубьев фиксации положения рычага, его механическое повреждение или заклинивание, нарушение работоспособности механизма фиксации, является замена устройства новым. Выглядит это следующим образом:

Порядок замены вакуумного усилителя тормозов

• Вакуумный шланг отсоединяется от вакуумного усилителя тормозов (далее ВУТ).

• Колодка (с проводами питания) отстыковывается от датчика уровня рабочей (тормозной) жидкости.

• В салоне транспортного средства удаляется стопорная скоба пальца, соединяющего тормозную педаль с тягой ВУТ, после чего выполняется разъединение деталей.

• В подкапотном пространстве откручиваются гайки фиксации ГТЦ, сам агрегат снимается и убирается в сторону.

• Освобождаются узлы крепления кронштейна и ВУТ к кузову автомобиля, что позволяет демонтировать весь узел в сборе.

• Сборочные мероприятия выполняются в обратном порядке.

После запуска силового агрегата педаль, опустившаяся вниз, свидетельствует об исправной работе обратного клапана. Иной результат является призывом к проведению проверки его герметичности и герметичности шланговых соединений.

Замена регулятора давления в тормозной системе

Наиболее характерным признаком нарушения работоспособности служит «заносов кузова» транспортного средства, возникающее в результате неравномерного распределения нагрузки (давления тормозной жидкости) по тормозным цилиндрам системы. Процесс замены регулятора включает в себя выполнение следующих мероприятий:

Основы безопасной эксплуатации тормозной системы «ВАЗ 2109»

Как уже говорилось выше, исправность элементов тормозной системы — основа эксплуатационной и дорожной безопасности. Это накладывает на водителя определенный круг обязанностей, в числе которых и своевременный ремонт тормозной системы «ВАЗ 2109». Наиболее распространенными неисправностями ТС, оказывающими существенное влияние на ее работоспособность, считают:

Наиболее распространенными способами своевременного обнаружения неисправностей ТС являются регулярный визуальный осмотр узлов (агрегатов) системы, контроль уровня тормозной жидкости и анализ работоспособности тормозных элементов.

В автомобиле ваз 2109 замена заднего тормозного цилиндра — довольно непростая задача. Перед этим необходимо знать, из чего он состоит. Тормозная система в любой машине состоит из множества элементов. Узнаем из чего состоит задний тормозной цилиндр ваз 2109 и как проводится его замена.
