Возможные неисправности главного тормозного цилиндра. список проблем и методика действий

Какие могут быть неисправности и их признаки

Чтобы не стать участником дорожно-транспортного происшествия из-за неисправности главного тормозного цилиндра, мы должны иметь представление о возможных неполадках и их признаках. Назовем некоторые из них.

При чрезмерном изнашивании колодок или утечке тормозной жидкости падает ее уровень. В этом случае автомобиль эксплуатировать нельзя, пока не будет устранена неисправность. Нам нужно очень тщательно проверить рабочие и главный цилиндры, тормозные трубки и шланги, суппорты, чтобы выявить потеки. Деталь, в которой есть неисправность, мы заменяем. Если заклинивает систему автоматической регулировки барабанных тормозов, появляется низкая педаль тормоза. Ход педали можно восстановить вручную, но этот симптом будет появляться по мере изнашивания колодок. Чтобы устранить неисправность полностью, мы должны заменить или почистить автоматическую систему  регулировки.

Малая эффективность торможения и мягкая педаль тормоза возникает, если система тормозов разгерметизировалась или не полностью прокачивается и в ней появился воздух. Эти признаки появляются и в случае поломок ГТЦ, и когда рабочий цилиндр заклинивает или он перегрелся, и в нем закипела жидкость. Если же педаль тормоза, наоборот, слишком жесткая, значит, неисправен усилитель тормозов, вакуумный шланг или контрольный клапан вакуумного усилителя, который нарушает герметичность системы.

Педаль тормоза имеет большой ход тогда, когда не отрегулированы барабанные тормоза, в системе присутствует воздух либо изношены тормозные колодки. Этот симптом очень опасен, так как в сложной ситуации торможение окажется неэффективным. Если педаль проваливается в пол, значит, изношен один из цилиндров или гидросистема разгерметизировалась. Это очень опасная ситуация.

Скрежет во время торможения свидетельствует об изношенной до металла колодке, трущейся о тормозной диск. Чтобы устранить этот дефект, нам нужно заменить колодки и расточить рабочую поверхность диска или заменить эту деталь. Если при торможении появляется свист или визг, значит, установлены некачественные колодки. Для устранения неисправности мы их просто заменяем или очищаем суппорт и наносим специальную смазку. Причиной такого явления еще может быть вибрация колодок и суппорта. В этом случае заменяем или растачиваем диски и затем полируем их.

Иногда торможение осуществляется неравномерно и не очень эффективно. Такое происходит при попадании на рабочую поверхность колодки тормозной жидкости или смазки. Эту проблему мы устраняем, ликвидировав протечку и заменив колодки. Если при торможении машина идет в сторону, скорее всего, плохо отрегулированы тормоза, вышел из строя один из цилиндров или тормозящие колодки загрязнены или замаслены. Возможная причина – неравномерный износ колодок или дисков.

Понятно, что любую неисправность нужно устранить. Что-то мы можем сделать самостоятельно, для устранения более сложных поломок нам придется обращаться к специалистам. Но в любом случае нужно сделать диагностику, и мы должны знать, как проверить главный тормозной цилиндр.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

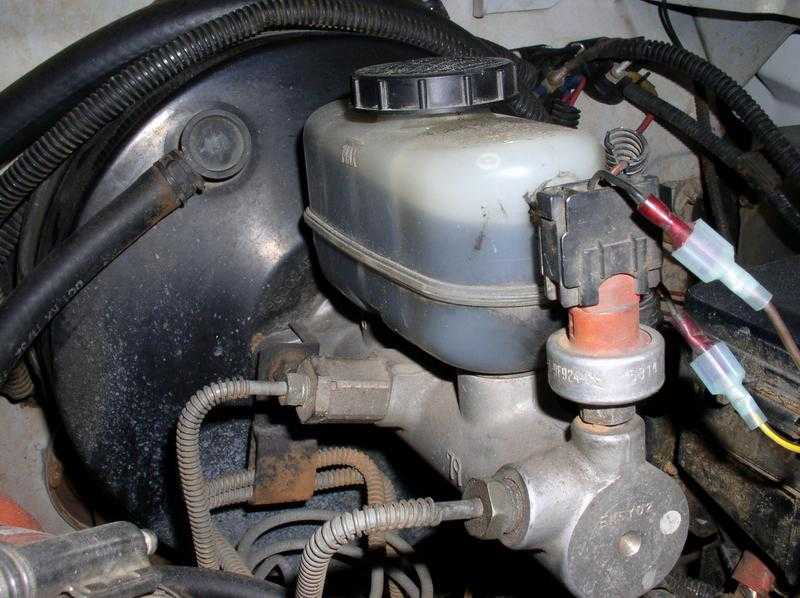

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Эксплуатационная регулировка тормозов

При эксплуатационной регулировке тормозов необходимо:

1. поднять домкратом переднее колесо и, вращая его вперед, повертывать передний эксцентрик (также вперед) до начала торможения, а затем эксцентрик повернуть в обратную сторону до свободного вращения колеса;
2. отрегулировать заднюю колодку поворотом второго эксцентрика назад, вращая при этом колесо также назад;
3. отрегулировать в такой же последовательности колодкой остальных колес;
4. опробовать действие тормозов на ходу (полное торможение должно наступать при нажатии на педаль на 1/2 ее хода).

Если были заменены накладки тормозных колодок или отремонтирован тормозной барабан, то производят полную регулировку тормозов, причем выполняют следующие операции:

1. Регулируют колодки эксцентриками, как это было указано выше;
2. Ослабляют контргайки опорных пальцев нижних концов колодок, нажимают на тормозную педаль с силой 12—15 кг и ключами повертывают опорные пальцы 8 навстречу один другому, прижимая до отказа колодки к барабану. В этом положении завинчивают контргайки опорных пальцев, отпускают педаль и проверяют легкость вращения колеса. Если тормозной барабан притормаживается, то опорные пальцы немного повертывают в обратные стороны и закрепляют их контргайками.
3. Производят окончательную регулировку колодок эксцентриками и проверяют действие тормозов.

Действие тормозов можно проверить на специальной установке ГАРО, состоящей из двух или четырех (для одновременной проверки четырех колес) станков. Каждый станок имеет два рифленых вала с зубчатыми колесами, соединенными пепью, и динамометр. Валы приводятся во вращение от электродвигателя через червячную передачу и систему шестерен.

При проверке автомобиль устанавливают колесами на станок так, чтобы колеса стояли между рифлеными валами. После установки автомобиль закрепляют цепью, чтобы предупредить его смещение, и включают электродвигатели всех станков, а колеса затормаживают. При этом динамометры показывают усилия в килограммах, развиваемые электродвигателями.

Сравнивая показания динамометров с данными завода, производят регулировку соответствующих колес для получения нормальных тормозных усилий.

Признаки неисправности главного тормозного цилиндра

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы.

Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

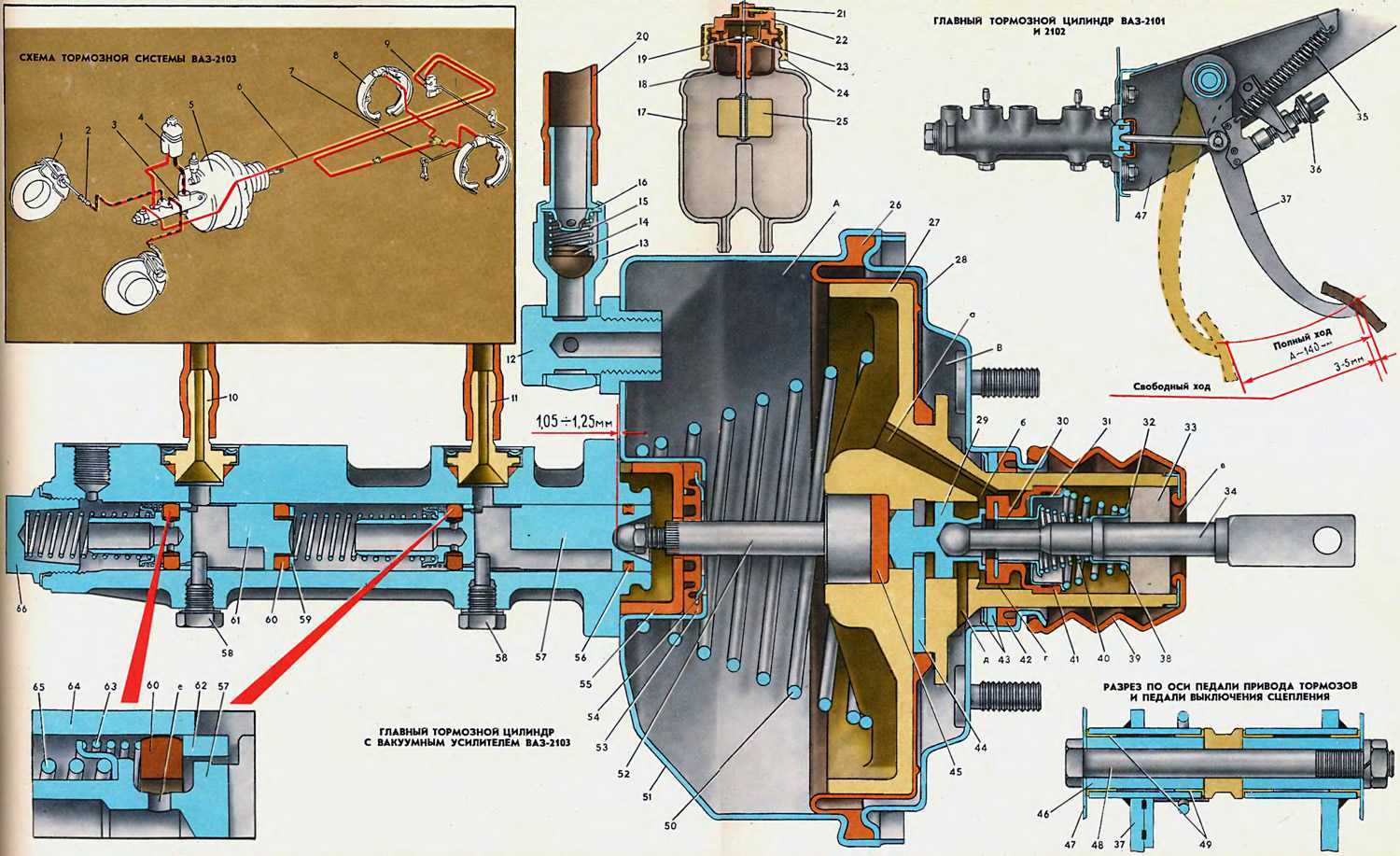

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

• металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
• 2 поршня с уплотнительными резиновыми манжетами;
• 2 возвратных пружины;
• направляющие втулки;
• торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Необходимые инструменты и материалы

Замена главного цилиндра должна быть начата только в том случае, если под рукой есть необходимые инструменты и материалы. Начать стоит с инструментов:

• Плоскогубцы.
• Головка на «18».
• Ключи на «17», «13» и «10».
• Щетка по металлу.
• Приспособление для снятия штуцеров.
• Инструмент для натяжения пружин.

Что касается материалов, то к ним можно отнести только жидкость для системы.

Разумеется, стоит приобрести новый тормозной агрегат. Рядом с местом работы должна быть разложена клеенка или другое чистое покрытие. В процессе туда следует класть детали. Агрегат нужно покупать непосредственно для ВАЗ 2114, так как с 2109 и 2111 есть различия.

Устройство главного тормозного цилиндра

Система торможения моделей отечественного автопрома и иномарок работает практически идентично, если и имеются различия, то они незначительны. Разобравшись с принципом работы главного тормозного цилиндра в одной марке автомобиля, можно «общаться на ты» и с остальными.

Основные элементы внутри корпуса:

• резервуар (бачок с тормозной жидкостью);
• уплотнительные манжеты (к каждому поршню);
• поршень (2 шт.);
• возвратные пружины;

Некоторые модели автомобилей дополнительно оснащаются индикатором для контроля за перепадами давления внутри контуров. В разрезе цилиндр выглядит как конструкция, состоящая из двух секций, каждая из которых отвечает за нормальное торможение всех колес, но только в прямо противоположном направлении от корпуса.

Что делать, если горит лампа тормозов на панели приборов?

Проверяем механическую составляющую

Самостоятельная диагностика – операция  простая. Делится она на две составляющие – механическую и электрическую. Первая – очень важна, поскольку  оценивает состояние привода тормозной системы и определяет ее работоспособность.

Сводится проверка механической составляющей к оценке уровня тормозной жидкости в бачке и состояния магистралей привода и компонентов системы – главного тормозного цилиндра и рабочих механизмов.

Тормозной бачок располагается в подкапотном пространстве, справа возле заднего щита моторного отсека. Найти его несложно, поскольку к крышке бачка подходит два провода.

При проверке отсоединяем провода и откручиваем крышку, чтобы определить уровень тормозной жидкости. На стенках бачка расположены метки, по которым и можно понять, сколько жидкости осталось. Нормальным считается уровень выше средины между метками.

Снижение ниже отметки «Min» указывает на утечку жидкости. Поэтому следующий этап — проверка магистралей и тормозных механизмов. Для этого осматриваем колеса с внутренней стороны. Если находим утечку жидкости с механизмов, то на дисках видим подтеки.

Для дополнительной проверки заводим авто и пару раз нажимаем на педаль тормоза, после чего откатываем машину и осматриваем поверхность земли на наличие следов вытекающей жидкости, проверяем уровень жидкости. Если она обнаружена – тормозная магистраль повреждена, при этом количество жидкости снизится.

При утечках тормозной жидкости эксплуатация авто недопустима, поскольку машина лишена тормозов. Лучшим вариантом в этом случае является вызов эвакуатора для доставки авто к месту ремонта. Но если опыта вождения достаточно, то добираемся на СТО или в гараж самостоятельно. Тормозные системы автомобилей обычно имеют два контура, и при пробое магистрали одного из них, второй продолжает работать. Но ввиду того, что эффективность тормозов на авто с поврежденной магистралью сильно снижается, двигаться нужно на небольшой скорости и с включенной аварийной сигнализацией.

Иногда возникает проблема с загорающейся сигнальной лампой при нажатии на педаль тормоза. Причина этого кроется в двух факторах – низком уровне жидкости в бачке и изношенных колодках дисковых тормозов. При торможении жидкость перетекает в рабочие цилиндры и количество ее в бачке падает ниже критической отметки, поэтому лампа и загорается. Лечится это установкой новых колодок и доливкой жидкости в бачок.

Проблемы с электрической составляющей

Если при осмотре выявлено, что магистрали и рабочие элементы системы не подтекают, то причину ищем в электрической составляющей. А поскольку она выполняет сигнальную функцию, то эксплуатация авто продолжается в обычном режиме. Но затягивать с выявлением и устранением проблемы не стоит, поскольку в этом случае сигнальная лампа не сработает при серьезной неисправности – утечке жидкости.

А проблемы с электрической частью возникают в:

• датчике уровня жидкости;
• датчике включения сигнала ручника;
• лампах стоп-сигнала;
• датчиках степени износа тормозных колодок.

Причиной  становится и проводка, которая ведёт к перечисленным элементам.

Неисправность датчика уровня жидкости возникает при окислении контактов, к которым подключается проводка, и  в пробое поплавка (если он пустотелый). В первом случае теряется контакт между датчиком и проводкой, что и приводит к загоранию лампы. Для устранения  зачищаем соединения. Во втором случае трещина в поплавке приводит к его наполнению жидкостью, из-за чего он погружается и замыкает контакты. В этом случае придется заменить крышку вместе с бачком и поплавком.

Проверить работоспособность датчика ручника несложно. Но для этого его нужно сначала обнаружить. Для проверки ставим авто на стояночный тормоз, после чего понажимаем на выступающий шток датчика, следя за лампой. Если она при нажатии штока гаснет, причина кроется не в этом датчике.

В процессе поиска проверяем работоспособность стоп-сигналов. Для этого просим помощника выжать педаль газа, а сами осматриваем фонари. Перегоревшая лампа запросто может стать причиной горящей сигнальной лампы.

Что касается датчиков износа колодок, то причина обычно кроется не в них самих, а в толщине фрикционных накладок. Меняем колодки, чтобы проблема решилась.

Напоследок отметим, что это основные причины горящей сигнальной лампы тормозной системы. Но в процессе поиска причины не лишним будет изучение схемы электропроводки, чтобы понять, что входит в схему и определить круг элементов, которые необходимо проверить.
