Мазда 3 круиз контроль

Система курсовой устойчивости автомобиля

Принцип действия

Все вышеперечисленные составляющие помогают электронике понять, когда начинается занос авто, а также корректировать поведение автомобиля в зависимости от манипуляций, совершаемых водителем.

Отклонение положения органов управления авто от фактических параметров движения автомобиля, провоцирует немедленное вмешательство Electronic Stability Program. К примеру, угол поворота колес невелик, но скорость поперечного ускорения и угол поворота вокруг оси значительно превышают показатели, которые характерны для безопасных повадок авто при заданных параметрах рулевого управления. Таким упрощенным способом можно описать способ, каким ESP определяет развитие заноса.

Главное призвание ЕСП в том, чтобы предупредить начало либо усугубление заноса автомобиля. Все эти манипуляции помогают выпрямить траекторию и сохранить контроль над машиной.

Конкретный пример

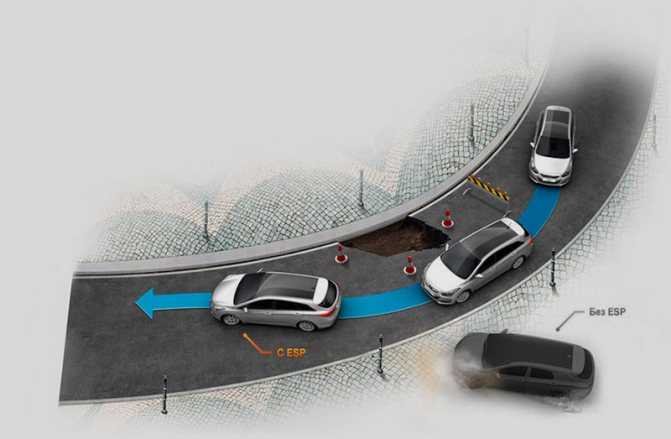

Рассмотрим, как работает система, на примере ситуации, в которой электронный контроль устойчивости помогает стабилизировать авто.

Параметры при избыточной поворачиваемости (занос):

  • задняя ось стремится обогнать передние колеса. Задняя ось скользит по направлению к внешней дуге поворота;
  • скорость скольжения большая.

Стабилизация происходит за счет торможения переднего колеса внешнего радиуса.

Параметры недостаточной поворачиваемости (снос):

  • передняя ось скользит по направлению к внешней дуге поворота;
  • скорость рысканья невысока;

Стабилизация происходит за счет торможения заднего колеса, проходящего по внутреннему радиусу.

Разумеется, описанный алгоритм слишком упрощен. Электронный блок управления получает информацию от различных датчиков по несколько десятков раз в секунду, незамедлительно реагирует сигналами к исполнительным устройствам, постоянно ориентируясь на изменяющиеся условия движения.

Видео работы системы курсовой устойчивости автомобиля поможет оценить всю пользу помощника.

Омологация

Авто стран ЕС, выпущенные со второй половины 2014, обязаны иметь ESP в минимальной комплектации. Отечественное законодательство предполагает подобное правило лишь в случае сертификации выпуска нового авто. Продление омологации не обязывает к внесению нововведений. Поэтому для большинства машин столь полезный помощник доступен лишь за дополнительную плату.

Установка своими руками

Вы можете самостоятельно дооснастить свой автомобиль ESP. Необходимые комплектующие рассмотрим на примере Opel Astra J 1,6Т 2010 г. в.

Вам потребуются:

  • блок управления ABS/ESP, крепления в виде кронштейна для установки на штатное место;
  • СИМ-модуль;
  • датчик рысканья (еще одно название контроллера поперечного ускорения и осевого вращения), крепежный элемент;
  • штекер.

Если вы знаете месторасположения всех элементов и умеете прокачивать тормозную систему, установка своими руками не покажется вам сложной задачей. Учтите, что такое внесение изменений необходимо прописать программно. Для этого необходим сканер и специальное программное обеспечение. Это, пожалуй, самый сложный пункт во всем процессе инсталляции.

Характерные неисправности

О поломке ESP в вашем авто будет сигнализировать соответствующий контрольный указатель на приборной панели. Причины, по которым ESP не работает, может быть несколько:

  • обрыв цепи (наиболее характерно для датчиков скорости);
  • неисправности блока управления;
  • датчик тормозного усилия;
  • щетки блока ESP и прочие.

Первым делом необходимо провести компьютерную диагностику.

Враг или помощник

Стоит признать, что в некоторых ситуациях Electronic Stability Program может навредить. Но процент подобных случаев настолько мал, что это никоим образом не умаляет заслуги ЕСП.

Некоторые водители называют систему не помощником, а электронным «ошейником». Поскольку система всячески пресекает любые попытки «хулиганства» за рулем. Во многих машинах контроль курсовой устойчивости действительно нельзя отключить (разве что только отсутствием предохранителя, но мы вам этого не говорили!).

Порой это препятствует полной реализации мощности автомобиля на скользких покрытиях бездорожья, но в некоторых машинах Electronic Stability Program помогает реализовать электронную имитацию блокировок, что положительно сказывается на преодолении препятствий с диагональным вывешиванием.

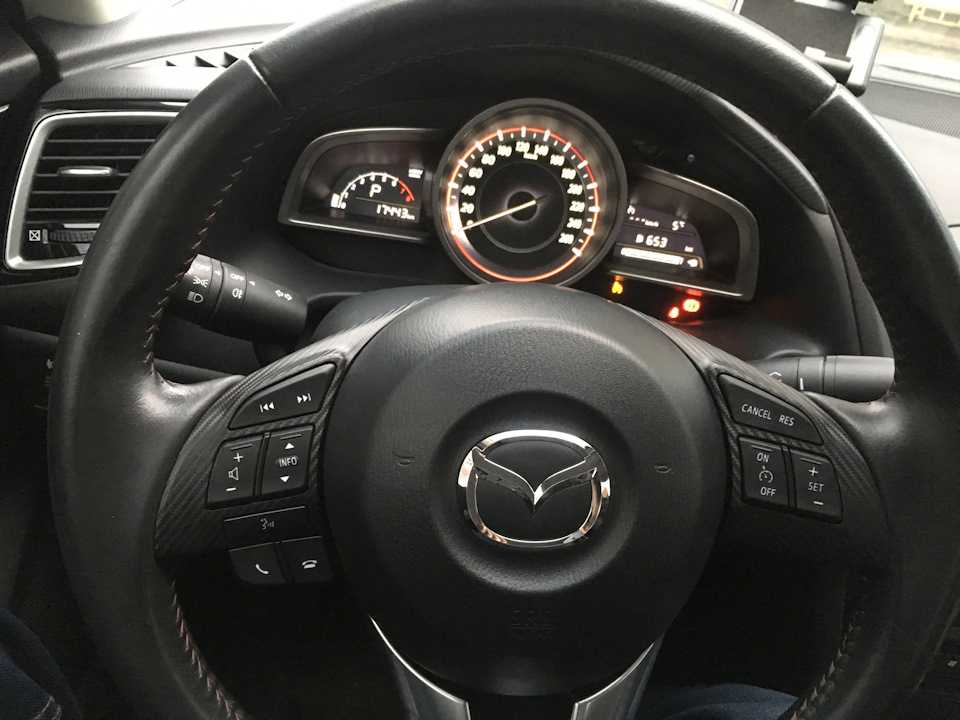

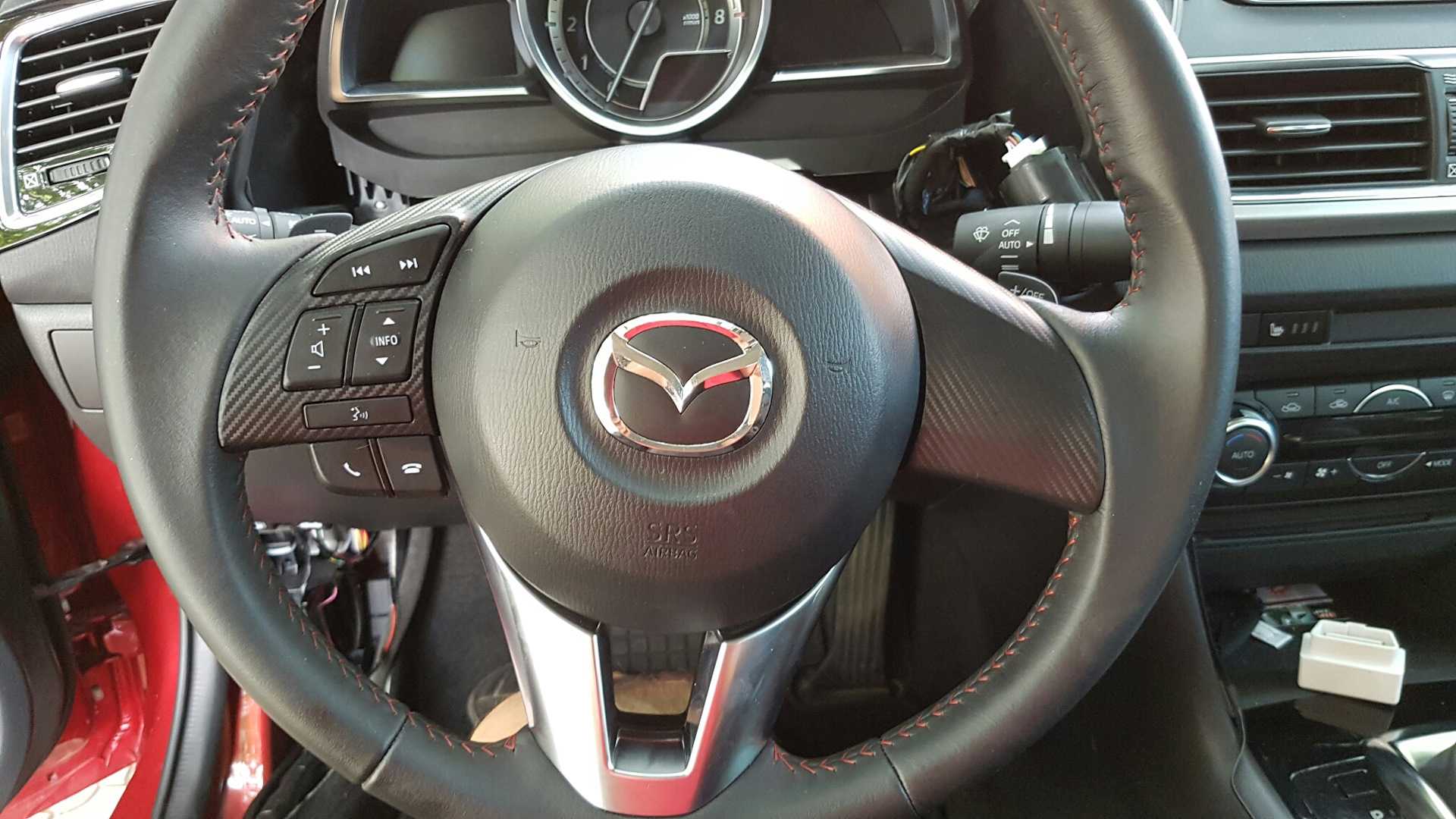

Полная видео-инструкция по активации круиз-контроля + подготовка — Mazda 3, 1.5 л., 2015 года на DRIVE2

Пришёл мне мой ELM327, которого я ждал 1.5 месяца, и он оказался слишком дешёвой китайской подделкой, с которой FORScan отказался работать. Но мне повезло что в моём городе нашёлся человек, желающий продать свой адаптер, который был гораздо лучшим.В видео вы можете увидеть следующее:00:00 — Интро01:08 — Некоторые советы по выбору ELM327, парочка советов по модификации адаптера для MS CAN шины;08:09 — Знакомство с FORScan — установка, минимальная настройка, лицензия;12:15 — Модификация R_BCM модуля автомобиля для активации автозапирания дверей. Объяснение как работать с Excel файлом, который сам за вас посчитает все нужные контрольные суммы;16:55 — Демонстрация добавления пункта автозапирания дверей в Infotainment систему.18:02 — Модификация IC модуля автомобиля для активации круиз контроля;

25:22 — Демонстрация работы активированных функций автомобиля.

Видео получилось достаточно длинным. Я попытался максимально доступным языком объяснить что и как делать для тех, кто вообще не в теме :)

Предыдущее моё видео, где я рассказывал как установить кнопки для круиз-контроля можете найти тут.

UPDATE: ВАЖНО! На данный момент версии FORScan 2.3.5-2.3.7 не корректно считывают блок IC, из-за чего невозможно активировать круиз контроль. Поэтому рекомендуется использовать версию FORScan не выше 2.3.4, пока данная проблема не будет устранена в более новых версиях

UPDATE2: Залил новую версию файла — 6.2, которая по идее должна корректно работать с версиями FORScan 2.3.5-2.3.8, в которых отсутствует 3-ий блок в модуле IC, а 4-ый блок имеет номер 3. Точно таким же образом вставляете последний блок данных с *.abt файла (бекап модуля IC из FORScan) в серый блок эксель файла. Проверял у себя в машине. Восстановил исходные значения без круиза через версию 2.3.4, а потом опять активировал его через версию 2.3.8.

Как работает система ESP

Система ESP постоянно в работе, когда заведена машина, в независимости от того, что происходит: разгон, замедление или движение накатом. ESP напрямую связана с антиблокировочной системой ABS, антипробуксовочной системой и блоком управления двигателем, без них она просто не способна функционировать. У системы ESP есть свой электронный блок, он все время считывает сигналы с большого количества различных датчиков и их обрабатывает, причем все время – это до нескольких десятков раз в одну секунду и решение этот блок принимает молниеносно, менее, чем за секунду. Дополнительные данные на блок приходит с датчиков: ABS, рулевого колеса и давления в тормозной системе. А самая нужная, самая необходимая и важная информация приходит только с 2-х специальных датчиков: угловой скорости относительно вертикальной оси и поперечного ускорения (обычно его называют G-сенсор). Эти 2 основных датчика и отслеживают боковое скольжение машины на вертикальной оси, далее оценивают его значимость и посылают сигнал электронному блоку ESP. Система курсовой стабилизации в любое время знает, какая скорость у машины, на сколько градусов повернуто рулевое колесо, какие обороты у мотора, происходит занос или нет, в общем, контролирует машину полностью.

Когда тревожные сигналы приходят с датчиков на блок управления ESP, он сразу сравнивает поведение машины в данный момент со своей программой, и если вдруг данные расходятся, то электронный блок понимает, что это экстремальная ситуация и начинает ее исправлять. Чтобы вернуть машину на правильную траекторию ESP начинает притормаживать одно или два, три, четыре колеса, какое именно колесо или колеса необходимо притормозить система определяет самостоятельно, в зависимости от сложившейся ситуации. Само притормаживание колеса происходит при помощи гидромодулятора ABS, который нагнетает давление в тормозной системе. Так же система может понизить крутящий момент путем подачи меньшего количества топлива, используя блок управления двигателем. Рассмотрим ситуацию, допустим Вы проходите поворот на огромной скорости и, в следствии, скользкого дорожного покрытия машину начинает заносить, что же начинает происходить в этот момент? В этот момент на блок управления двигателем подается команда, что надо уменьшить подачу топлива, для снижения крутящего момента, сказано-сделано, крутящий момент уменьшили, но бывает, что и этого не хватает для стабилизации машины, тут то и происходит подтормаживание колес при помощи ABS. Принцип работы системы ESP, как видите достаточно простой и понятный. Так же, если на автомобиле установлена автоматическая трансмиссия с электронным управлением, то система ESP может переключать передачу вниз или даже включать, так называемый “зимний” режим, если конечно он есть у коробки. На картинке ниже показано, как поведет себя автомобиль на скользком покрытии с системой ESP и без нее во время внезапного объезда какого-либо препятствия на дороге в повороте. В данной ситуации препятствие стали дорожные работы и Вы можете сказать, что такое редко бывает, может это и так, но есть и другие похожие ситуации, например, выбежит лось на дорогу или резко выедет машина, поэтому готовым нужно быть ко всему.

DSC Off — что это за кнопка

Если вы хотите получить полный контроль над автомобилем, вы можете отключить систему DSC. Для этого нужно нажать и удерживать кнопку DSC Off до тех пор, пока на приборной панели не загорится соответствующий сигнал.

Отключить противозаносную систему вам может понадобиться в различных ситуациях. И это не только желание продемонстрировать собственные водительские навыки. DSC может оказаться существенной помехой при попытках выбраться из глубокого снега или грязи. Дело в том, что этот комплекс работает в паре с противобуксовочной системой, задача которой – не дать вам забуксовать. В результате работы этих двух систем при нажатии на педаль газа не будет расти крутящий момент. Поэтому в таких ситуациях рекомендуется отключать DSC.

Включить же ее повторно вы сможете, нажав на ту же кнопку. Также перезапуск ПЗС происходит автоматически после остановки и повторного запуска двигателя.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

ESP-Evolution für Pressebild 10″2014_dt und engl.ai

Для начала давайте вернемся в далекий 1978 год. Тогда впервые на автомобиле стали серийно устанавливать систему ABS (антиблокировочную систему), не позволявшую колесу во время торможения полностью блокироваться. Тем самым водитель получал возможность контролировать траекторию движения

Трудно оценить всю важность и необходимость этой системы, но тот, кто хоть раз в жизни, тормозя «в пол», пересекал четыре полосы по диагонали, не имея возможности корректировать направление движения, пользу ABS осознает в полной мере

Прошло еще 8 лет, и на машины стали устанавливать систему TCS (Traction Control System) — противобуксовочную тормозную систему. Она предотвращает пробуксовку колес при старте. Эти системы, ABS и TCS, используют одни и те же датчики и исполнительные механизмы, разница лишь в программном обеспечении. И наконец, в 1995 году появляется первая программа стабилизации ESP. Электроника стала контролировать не только блокировку и пробуксовку колес, но и поворот автомобиля вокруг вертикальной оси — инженеры смогли обуздать занос автомобиля. Причем если первая ESP состояла из 11 элементов, то в современной системе стабилизации их всего четыре.

Основная задача этой системы — автомобиль должен ехать туда, куда повернут руль, при этом занос и рысканье исключаются. Работает она так: водитель с помощью руля задает траекторию движения, датчик угла поворота передает данные в блок управления, наряду с ними туда поступает информация от датчиков ABS, ускорения и углового вращения кузова. Два последних сейчас объединены в один корпус и размещаются непосредственно на гидроблоке. Это проще, дешевле и надежнее.

Как только данные с одного или нескольких датчиков превысят критические значения, записанные в базе данных блока управления, программа согласно заданному алгоритму действий начнет выправлять траекторию автомобиля. Сейчас это можно сделать только короткими тормозными импульсами, затормаживая то колесо, вокруг которого автомобиль должен повернуться и изменить траекторию своего движения. Если этого недостаточно и скорость входа в поворот велика, система может чуть «придушить» двигатель, тем самым уменьшая тягу на колесах. Многим активным «драйверам» такое не понравится, но для обычного водителя это хорошее подспорье.

3. Можно ли дооснастить автомобиль, оборудованный ABS, системой ESP?

Ford Focus

Специалисты компании Bosch не советуют заниматься подобными экспериментами: даже если проводка будет совпадать, гидроблоки и блоки управления все равно окажутся разными. Причем могут отличаться даже версии ABS и, соответственно, в блоках управления будет загружен разный софт. Кроме того, отличаться могут и другие компоненты тормозной системы. Переделка системы активной безопасности в гаражных условиях может иметь опасные последствия. Все-таки сложными системами должны заниматься специалисты, а не любители.

Датчики, обеспечивающие анализ окружения на 360 0

По сути требуется создать систему, которая будет анализировать окружающую обстановку и выдавать правильное решение. Первый шаг уже сделан: активный круиз-контроль использует радиолокационные и видеодатчики для отслеживания дорожной ситуации впереди автомобиля.

Резервная архитектура системы

Автомобиль в ближайшее время станет намного безопаснее, у него, как и у современных самолетов, появятся различные дублирующие друг друга системы. Это, в первую очередь, необходимо для того, чтобы внезапный выход из строя одной из систем не привел к аварии.

Специалисты Bosch уже разработали технологию резервной тормозной системы. Электромеханический усилитель тормозов iBooster и ESP (электронная система курсовой устойчивости) позволяют остановить автомобиль независимо друг от друга.

Высокоточные картографические данные

Сейчас точность позиционирования современных систем навигации лежит в пределах одного метра. Для безопасного автопилота точность надо поднять как минимум раз в десять. Кроме этого актуализация карт должна происходить чаще. Наша привычка установить новые знаки на время ремонта дороги, а потом забыть их убрать может свести с ума кибернетический мозг автомобиля. Например, когда видеокамера зафиксирует «кирпич», а навигация определит дорогу как одностороннюю. Куда тогда двигаться? Ведь запрет нарушать правила дорожного движения будет основным у искусственного интеллекта.

Мы перечислили только три проблемы, в то время как на пути к созданию автопилота их десятки! И все-таки есть надежда, что лет через десять мы сможем выехать рано утром на дачу на «умном» автомобиле, а по дороге спокойно поспать еще в кресле водителя.

Как система VSC определяет момент начала бокового заноса

Мы уже упоминали, что система стабилизации движения работает в связке с другими системами активной безопасности. В её состав входят следующие компоненты:

  • датчики;
  • информационный блок;
  • ЭБУ;
  • исполнительные механизмы.

Рассмотрим работу каждой из них. Система VSC использует шесть датчиков, два их которых находятся под центральной консолью автотранспортного средства:

  • первое устройство – датчик угловой скорости, в задачи которого входит определение момента, когда автомобиль начинает вращаться вокруг вертикальной оси. Его ещё называют датчиком рысканья, поскольку такое движение авто именуют рысканием. Английское (и международное) наименование датчика – Yaw Rate Sensor;
  • вторым устройством, входящим в систему датчиков курсовой устойчивости, является датчик замедления (Deceleration Sensor), функции которого заключаются в определении величины замедления центра тяжести легкового автомобиля в направлениях относительно вертикальной и боковых осей;
  • следить за углом поворота направляющих колёс – задача датчика угла поворота (Steering Angle Sensor);
  • скорость вращения колёс отслеживается датчиком скорости, который устанавливается на все колёса;
  • ДПДЗ (Throttle Position Sensor) датчик, который определяет текущий угол дроссельной заслонки;
  • наконец, в функции датчика измерения уровня давления в главном ТЦ (Master Cylinder Pressure Sensor) входит отслеживание давления в тормозной системе, которое изменяется при нажатии педали тормоза.

Все данные, отслеживаемые датчиками, отсылаются в бортовой компьютер, который их анализирует и на основании полученной информации определяет, следует ли активировать исполнительные устройства, чтобы избежать бокового заноса автомобиля.

Исполнительных механизмов в системе курсовой устойчивости два: один из них отвечает за индивидуальное подтормаживание колёс посредством изменения уровня давления в колёсных тормозных цилиндрах, второй приводит в движение дроссельную заслонку (призакрывает её, чтобы уменьшить скорость вращения колёс).

Как только ЭБУ определяет, что машина вошла в боковое скольжение, тут же на панели приборов загорается соответствующая сигнальная лампочка и приводится в действие механизм предотвращения заноса. Кроме световой индикации, о начале вращения автомобиля вокруг вертикальной оси информирует и звуковой сигнал.

Итак, алгоритм работы системы курсовой устойчивости можно описать следующим образом:

  • бортовой компьютер, постоянно получает данные от всего комплекса вышеописанных датчиков, анализируя их и принимая решение, началось ли рыскание автомобиля. Если да, то ЭБУ определяет, в какую сторону начался занос (то есть следует реагировать на избыточную или недостаточную поворачиваемость автотранспортного средства);
  • если начался занос, немедленно активируется механизм прикрытия дроссельной заслонки, что приводит к замедлению скорости вращения колёс;
  • одновременно подаётся управляющий сигнал в гидравлический блок тормозной системы с целью подачи давления в нужный тормозной цилиндр для подтормаживания соответствующего колеса;
  • при этом загорается сигнальная лампочка и звучит предупредительный сигнал, информирующие водителя, что начался занос и включен режим активизации системы VSC.

Отметим, что на некоторых моделях автомобилей имеется кнопка VSC OFF, позволяющая отключить систему курсовой устойчивости. Однако при этом деактивация не полная: при затяжных заносах система всё-таки срабатывает, хотя и с определённой задержкой. Многие автовладельцы, предпочитающие спортивный стиль езды, самостоятельно отключают систему, однако поскольку она сопряжена с работой ABS и TRC, то они также становятся неработоспособными. Так что советовать подобные модификации системы активной безопасности автомобиля никак нельзя.

Поскольку работа системы зависит от множества компонентов, неисправность любой из них (датчика, управляющего механизма, сбой прошивки ЭБУ) приведёт к загоранию лампочки чек VSC. Как правило, в подобных ситуациях самостоятельное диагностирование проблемы затруднительно.

Особо отметим, что загорание Check VSC System может означать и поломки, вообще не имеющие отношения к системе курсовой устойчивости, поэтому в подобных ситуациях следует обращаться в сервисный центр, где опытные и квалифицированные специалисты определят причину загорания лампочки.

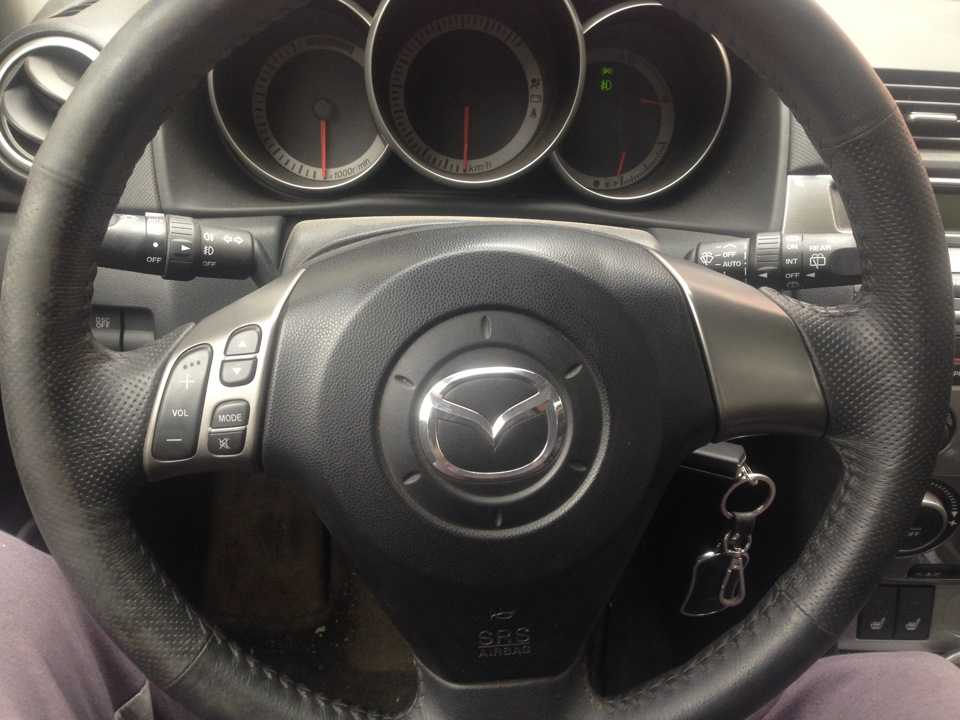

Установка круиз-контроля — Mazda 3, 2.0 л., 2006 года на DRIVE2

Намечается дальняя дорога (Ярославль-Красноярск) около 4000 км!Поэтому было решено установить круиз-контроль, что для этого было сделано:1) Купил через Авито руль от Мазды6 (с кнопками) 1500р + доставка 500р2) Снял старый руль и разобрал его

3) Разобрав руль Мазды6, понял что кнопки не совсем обычные (расцветка проводов не такая как у большинства)4) Поискав на просторах бескрайнего интернета, как сделать правильную распиновку проводов, сделал это

Полный размер

Правильная распиновка

Полный размер

Правильная распиновка

5) Так же на кнопках уаправления аудио, была одна странная кнопка (вместо кнопки предыдущий трек, стояла кнопка PRESET), заменил от старых кнопок6) Все собрал, и установил на Мазду3

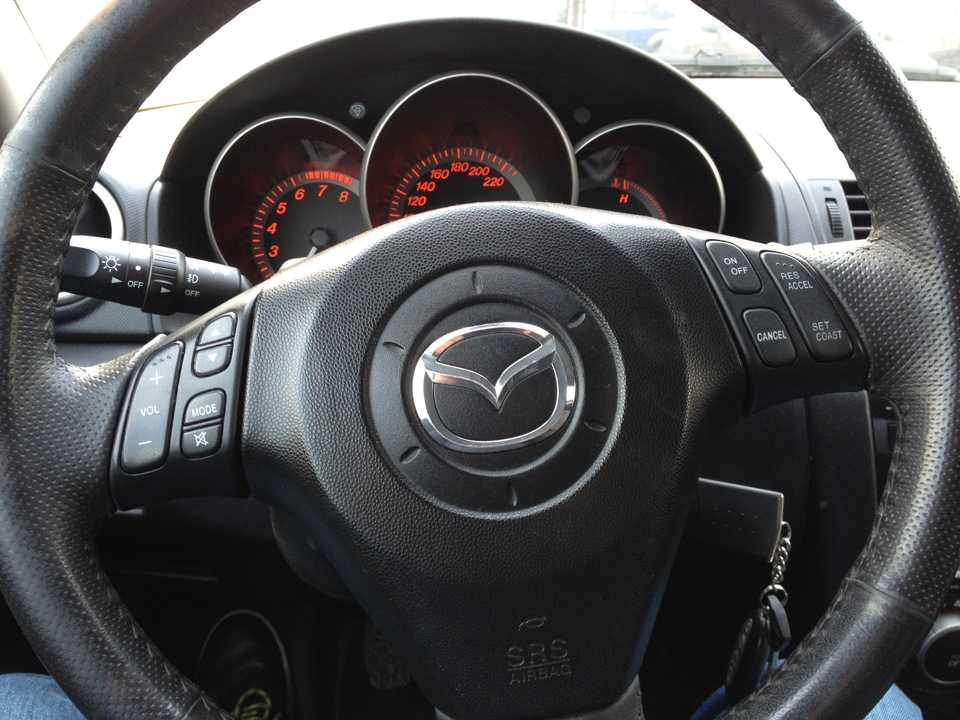

7) Порадовался что кнопки работают

8) Вспомнил, что еще нужно заменить датчик включения стоп сигнала, заказал на exist.ru (из-за скорости доставки пришлось переплатить) 1749р

Полный размер

Датчик включения стоп-сигнала

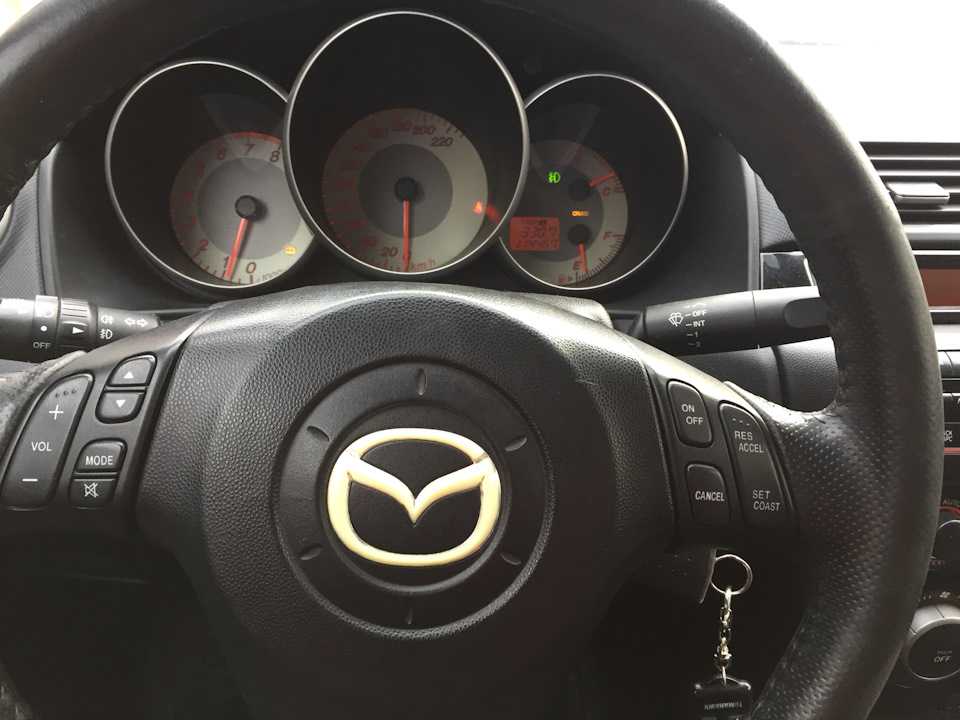

9) Заменил датчик (это было самое сложное из всего)10) Радуюсь работающему круиз контролю

Цена вопроса: 3 749 ₽ Пробег: 181000 км

Радиолокационный круиз-контроль Mazda (MRCC) с функцией STOP & GO

Радиолокационный круиз-контроль Mazda Radar Cruise Control с функцией Stop & Go (MRCC с функцией Stop & Go) использует передний радарный датчик и фронтальную камеру (FSC) для обнаружения впереди идущего транспортного средства и выполняет контроль движения автомобиля, чтобы поддерживать постоянное расстояние до впереди идущего транспортного средства, без необходимости водителю нажимать на педали акселератора или тормоза.

Кроме того, автомобиль с MRCC останавливается, когда впереди идущее транспортное средство останавливается, и управление движением возобновляется с помощью переключателя RES либо педали акселератора после того, как впереди идущее транспортное средство снова начнет движение. Это снижает нагрузку на управление транспортным средством, например, при движении на большие расстояния, движении на высоких скоростях и в условиях интенсивного трафика. Если автомобиль приближается к идущему впереди транспортному средству слишком близко, например, когда впереди идущий автомобиль внезапно тормозит, система предупреждает водителя, используя звуковой сигнал и предупреждающую индикацию.

Mazda предупреждает, что не следует полностью полагаться на  MRCC с функцией Stop & Go, поскольку существуют ограничения на замедление автомобиля при торможении. Система может быть не в состоянии эффективно затормозить, если идущий впереди автомобиль задействует тормоза внезапно или другой автомобиль выезжает на полосу движения. Это может привести к аварии.

Круиз-контроль MRCC с функцией Stop & Go имеет следующее режимы:

  • Режим непрерывного управления постоянной скоростью: управляет автомобилем с заданной скоростью, установленной водителем на основании сигнала переключателя на панели круиз-контроля.
  • Режим управления постоянной скоростью: управляет автомобилем с заданной скоростью, установленной водителем на основе сигнала переключателя круиз-контроля. Кроме того, система переключается в режим управления дистанцией при обнаружении впереди идущего автомобиля.
  • Режим управления дистанцией: выполняется управление дистанцией с движущимся впереди транспортным средством с сохранением установленного расстояния между ними с использованием функции настройки этого расстояния. Кроме того, автомобиль с MRCC останавливается, когда впереди идущее транспортное средство останавливается, и режим управления дистанцией/режим постоянной скорости возобновляется с помощью переключателя RES либо педали акселератора после того, как впереди идущее транспортное средство снова начинает движение.

Используя переключатель DISTANCE на панели круиз-контроля, расстоянием между транспортными средствами, во время использования режима управления дистанцией, можно управлять на 4-х уровнях: длинный → средний → короткий → очень короткий. (Начальная настройка — длинный).

Об особенностях работы системы и причинах ложных срабатываний читайте в этом материале.
