Проверка цепи датчика температуры охлаждающей жидкости калина

Датчик положения распределительного вала (ДПРВ) — датчик ФАЗ (ДФ)

Датчик фаз предназначен для определения расположения распределительного вала. А через него определяется расположение впускных и выпускных клапанов. Принцип действия датчика положения распределительного вала основан на эффекте Холла. На шкиве впускного распределительного вала размещен задающий диск с прорезью. Когда прорезь проходит через паз датчика фаз, то он посылает на ЭБУ сигнал напряжения уровня «земли» (около 0 В), что соответствует расположению поршня 1-го цилиндра в такте сжатия.

Датчик фаз (датчик положения распределительного вала — ДПРВ) моторов 21126, 11194 лады Калина располагается на головке блока цилиндров возле шкива впускного распределительного вала. Его место установки изображено нанижнем рисунке.

Где: Датчик фаз (ДФ) — датчик положения распределительного вала (ДПРВ).

Он имеет следующее каталожное обозначение (номер) — 21120-3847010-00.

Технические характеристики датчика фаз имеют следующие значения:

Ширина — 65 мм;
Длина — 50 мм;
Высота — 40 мм;
Масса — 80 г.;
Рабочая температура: от -40° С до +100° С;
Предельный ток нагрузки: 40 мА;
Напряжение электропитания: 12 В;

Подробная электрическая схема подключения датчика распредвала изображена внизу на рисунке:

Обозначение на рисунке: 2 — контакт на клеммной колодке датчика, соединяющийся с главным реле; 3 — контакт датчика, соединяющийся с клеммой 31 контроллера. Сюда приходит сигнал от датчика фаз; 1 — контакт ДФ, соединяющийся с клеммой 47 (Общая электронная масса контроллера).

Контроль датчика распредвала осуществляется спомощью электрической схемы, приведенной внизу:

Обозначение на схеме: 1 — сенсор распредвала; 2 — клеммник датчика; 3 — резистор 0,5 — 0,6 кОм; 4 — аккумуляторная батарея; 5 — светодиод АЛ307; 6 — металлическое тело.

Признаки и причины неисправности

Конструктивно датчик температуры состоит из чувствительного элемента, который расположен на плате электромотора, который включает вентилятор контроллера. Вентилятор необходим, чтобы отследить температуру среды с погрешностью 1–2 градус. Поскольку датчик является компонентом электроцепи авто, на его работу влияет состояние проводки, клемм, целостность разъема. Характерные признаки поломки контроллера.

Прибор жужжит. Сломан вентилятор в блоке контроллера.
Сигнал от датчика не поступает на ЭБУ. Обрыв проводки, стертые провода фишки.
Датчик передает некорректный сигнал, температура в салоне соответствует передаваемым параметрам. Загрязнена плата, входное напряжение или выходное сопротивление не соответствует норме.

Как проверить датчик

ДТОЖ для Калины имеет каталожный артикул 23.3828, проверка элемента обязательна, если увеличивается расход бензина, и наблюдаются трудности во время нагрева мотора. В цилиндры будет всегда поступать обогащенная смесь, вентилятор охлаждения радиатора будет постоянно работать, что приведет к его быстрому износу.

При отказе элемента, передающего сигналы на приборную панель, стрелка указателя перестанет двигаться и останется на нуле.

Проверяют демонтированный узел мультиметром, поместив элемент в емкость (чайник, кастрюлю) с кипятком. По мере остывания жидкости показания прибора будут увеличиваться. Как проверить по шагам:

Снять узел с авто.
Выставить мультиметр в положение омметра в диапазоне 100 Ом–10 кОм.
Подключить выходы ДТОЖ к мультиметру, опустить в кипяток, при этом клеммы находятся снаружи, в кипяток опущена только головка элемента, которая в рабочем состоянии соприкасается с антифризом или тосолом в системе.
Проверить по таблице соотношение сопротивления обмотки с температурой среды.

Температура, °С	Сопротивление, Ом
−40	100700
−20	28680
−10	16180
9420
+5	7280
+10	5670
+15	4450
+20	3520
+25	2796
+35	1802
+45	1188
+60	667
+80	332
+100	177

Проверка датчика, передающего температуру на приборную панель, проводится аналогично. Показания омметра могут отличаться от указанных на 15–29 единиц.

Как демонтировать

Многие водители путаются, где находится датчик температуры в системе, который дает информацию на ЭБУ, а где приборный узел. В Калине первый контроллер врезан в термостат, который расположен на патрубке выхода ОЖ с мотора. Передающий датчик расположен рядом, найти его можно по тонкому проводу.

Все работы по снятию и установке деталей проводятся на выключенном моторе при отсоединенной минусовой клемме АКБ. Порядок демонтажа по шагам:

Ослабить винт крепления муфты воздушного шланга к корпусу воздушного фильтра. Это позволит добраться до датчика приборов. При необходимости, снять корпус воздушного фильтра для хорошего доступа к датчикам.
Снять экран или крышку двигателя, приложив силу, вынуть крышку с защелок.
Слить с радиатора ОЖ. На Калине используются тосол или антифриз. Для этого жидкость нужно охладить, но опытные водители проводят замену без сливания тосола. В этом случае потребуется все работы по замене проводить быстро и четко. Поэтому, если датчик меняется впервые, ОЖ лучше слить, чтобы не образовалась воздушная пробка в системе.
Отсоединить колодку проводов.
Накидной головкой или ключом на 19 вывернуть датчик с посадочного места. Если ОЖ не сливать, с отверстия польется антифриз. Поэтому опытные водители, которые ленятся его сливать, моментально зажимают отверстие пальцем и вставляют новый.

Установка элементов проводится в обратном порядке — в отверстие вставляется датчик, закручивается, присоединяется к колодке проводов, заливается антифриз. Проверяется работоспособность системы после подсоединения АКБ.

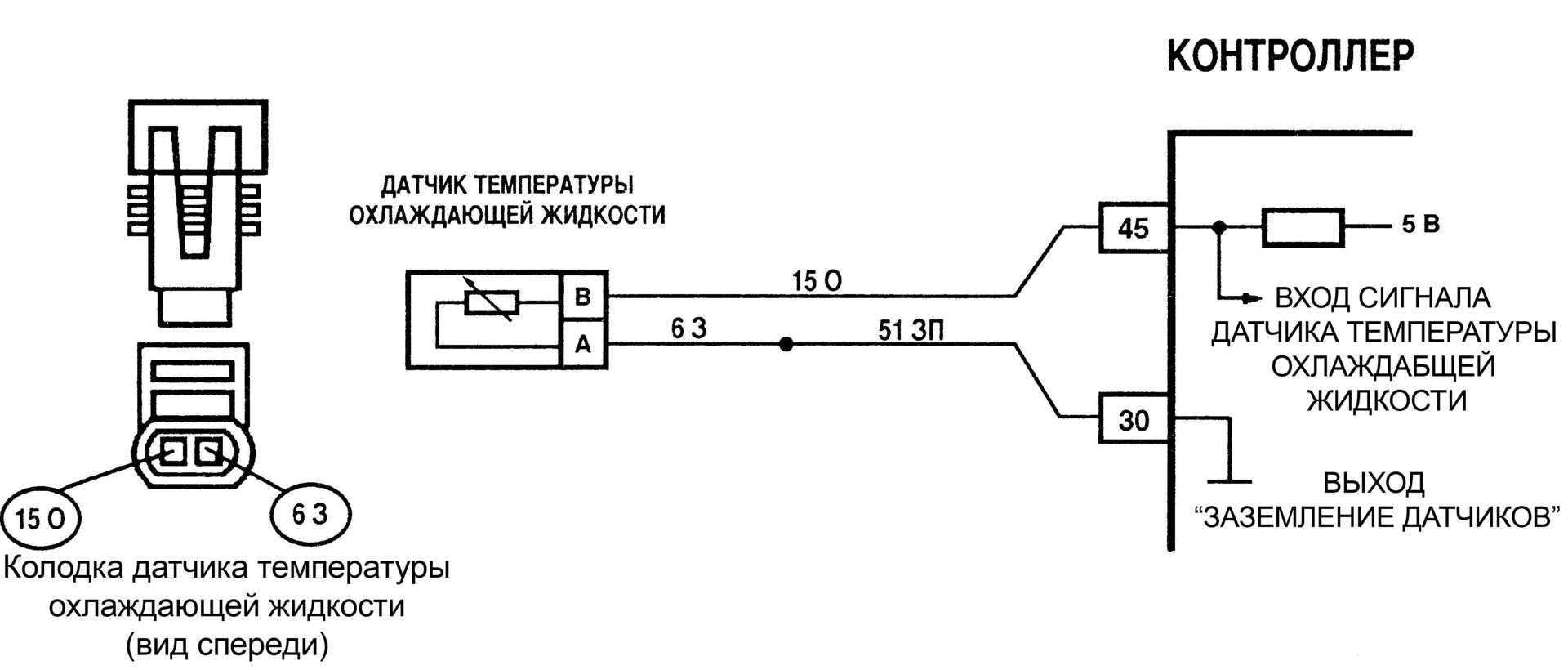

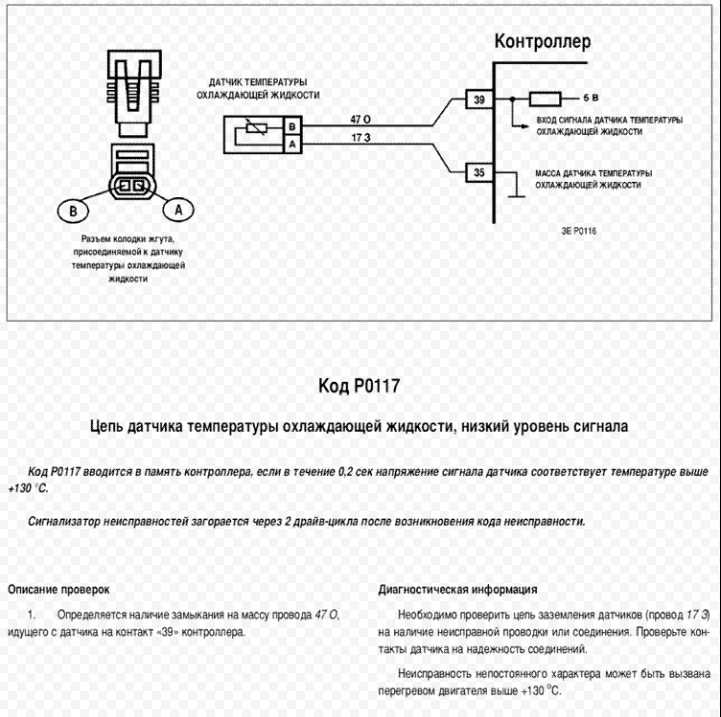

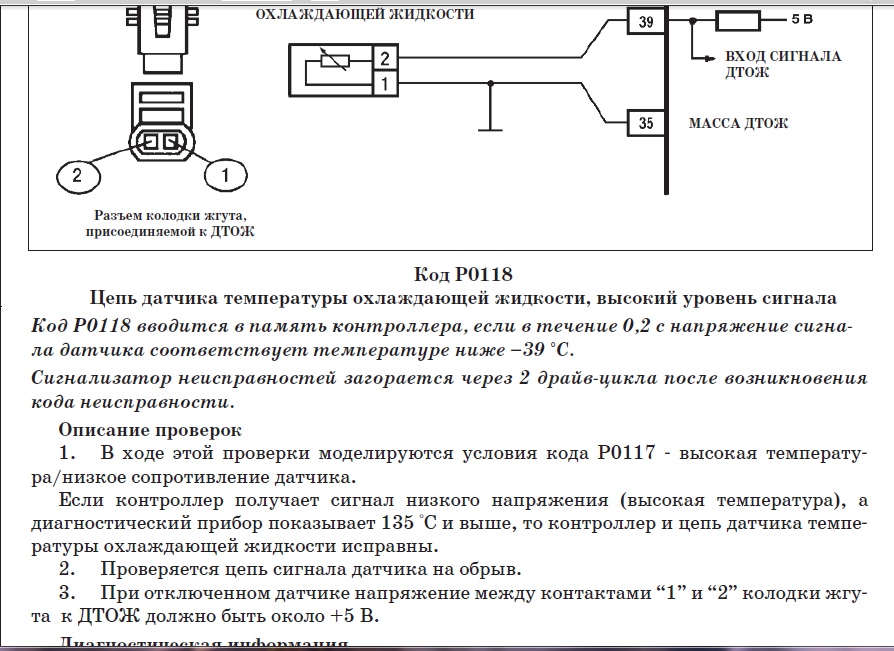

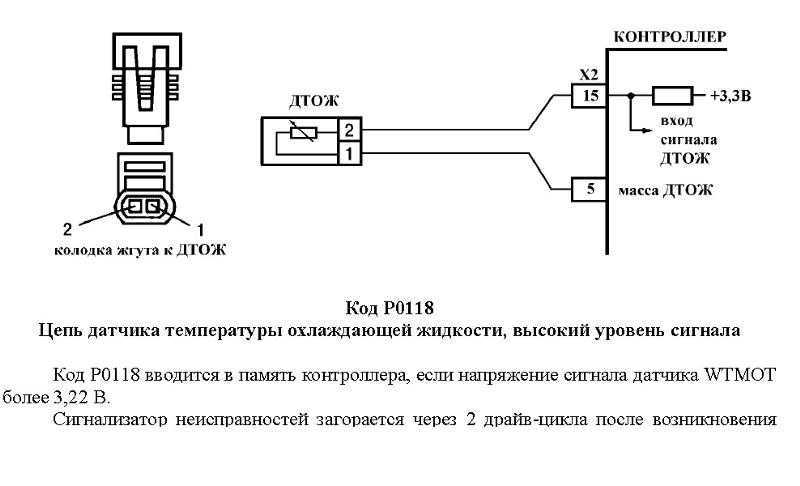

Проверка электроцепи

Не всегда сбои в работе системы охлаждающего контура связаны с неисправными датчиками, в 70 % случаев проблема в нарушении целостности проводов. На Калине часто страдает колодка, тонкий пластик на входе в колодку перегнивает и трескается. После отключения колодок от датчиков, перед демонтажем последних всегда проверяется пропускная способность цепей.

Отключается зажигание, с датчика снимается колодка.
Щуп тестера (мультиметра) присоединяется на выход «В» колодки, второй щуп тестера располагается на массу.
Включается зажигание.
На мониторе должно отобразиться напряжение в диапазоне 4.8–5.2 В. это показатели целостной цепи.
Аналогично проверяется работоспособность цепи по сопротивлению. Щуп тестера присоединяется к выводу «А» на колодке, второй — к массе авто. Рабочая цепь покажет сопротивление меньше 1 Ом.

Если напряжение не соответствует рабочему, то цепь проверяется на обрыв. Щуп тестера соединяется с выводом «В» на колодке и выводом «39» на контроллере, если напряжение в норме, значит неисправность в контрольном блоке.

Контур охлаждения двигателя Лада Калина оснащается двумя датчиками температуры, от правильной работы которых зависит производительность мотора и его срок эксплуатации. Провести диагностику и замену контролирующих элементов можно самостоятельно, понадобится около часа времени и немного сноровки.

Новая эпоха: последние модели с советскими корнями

После распада Союза Волжский автозавод оказался в тяжелом состоянии, как и многие предприятия в стране. Но уже к середине 1990-х предприятию удалось наладить собственное производство автомобилей.

Первой моделью АВТОВАЗа в постсоветское время стала «десятка» – ВАЗ-2110. Из-за трудностей переходного периода она вышла с задержкой на три года, лишь в 1995-м. На российском рынке этот автомобиль вполне мог конкурировать с популярными иномарками того времени, такими как Daewoo Nexia, Audi 80 или даже Opel Astra. Почти сразу была выпущена так называемая «одиннадцатая» модель, а еще через несколько лет АВТОВАЗ выпустил ВАЗ-2112. В 2007 году с конвейера выходит Priora ‒ последняя модель АВТОВАЗа с советскими корнями (за исключением LADA 4×4).

В 2008 году, в период экономического кризиса, АВТОВАЗ наладил сотрудничество с компанией Renault. Это послужило стимулом для получения финансовой поддержки от российского правительства и открыло новую страницу в истории развития предприятия. В партнерстве с французским концерном были созданы новые модели LADA: Largus, Granta и Kalina второго поколения.

Руководство по замене

Как производится замена датчика и в каких случаях требуется замена ДТОЖ? Для начала расскажем о неисправностях (автор видео — Владимир Тупотилов).

В каких случаях следует менять регулятор?

Если вы сомневаетесь в работоспособности регулятора, сначала необходимо произвести его визуальную диагностику. На устройстве на должно быть следов повреждений, трещин, коррозии, проводка должна быть целой.

Основные симптомы неработоспособности регулятора:

сбои в работе силового агрегата, особенно на холостых оборотах;
пониженная мощность двигателя;
затрудненный запуск и произвольная остановка работы мотора;
увеличение расхода топлива;
на приборной панели стрелка датчика говорит о перегреве ДВС, хотя по факту его нет.

Этапы

Никаких специфических инструментов для замены вам не потребуется. Приготовьте только отвертку, трещотку, а также головку с удлинителем.

Чтобы замена ДТОЖ не вызвала трудностей, сначала следует открутить хомут впускной магистрали, которая идет от воздушного фильтрующего элемента до дросселя:

Потяните за магистраль и отодвиньте ее немного в сторону, чтобы она не мешала, так вы сможете получить более удобный доступ к регулятору. Отключите АКБ, поскольку вам придется отключать питание контроллера, а все работы, связанные с вмешательством в работу бортовой сети, должны производиться при отключенном аккумуляторе.
Итак, ДТОЖ перед вами. Теперь необходимо отсоединить разъем питания, на этом этапе возникнуть проблем не должно, поскольку сам штекер крепится аналогично другим датчикам. Для отключения вам необходимо просто приподнять вверх крепление и потянуть за разъем.
Далее, используя удлинитель с глубокой головкой, необходимо выкрутить контроллер. Если на этом этапе вам будет мешать патрубок, попробуйте еще больше отодвинуть его в сторону одной рукой, а второй в этот момент установите головку. Далее, трещоткой открутите сам регулятор.
Когда резьба ослабнет, устройство можно открутить рукой и полностью извлечь. Сделав это, можно заменить регулятор на новый, все дальнейшие действия по сборки производятся в обратной последовательности. Как видите, в целом процедура замены не особо сложная, поэтому поменять регулятор вполне можно в домашних условиях. Вам потребуется не более 20 минут для замены, тем более, что так вы сможете сэкономить деньги.

Как работает датчик температуры в автомобиле

Прибор работает по принципу термического полупроводника, уровень сопротивления которого меняется в зависимости от температуры антифриза в системе. Конструктивно прибор имеет вид продолговатого цилиндрического устройства, которое состоит из металлического корпуса с резьбой, термочувствительного элемента, пластикового электрического разъема с контактами и термочувствительного устройства (термистора) с проводами.

Функционирование устройства выглядит следующим образом:

Прибор имеет два чувствительных элемента – внешний (электрический) и внутренний (термический). Внутренний элемент – полупроводник-термистор, который вкручивается в систему охлаждения и контактирует с антифризом. Внешний элемент – два электрических контакта, которые через разъем (его часто называют фишкой) и провода подключаются к ЭБУ автомобиля. Друг с другом чувствительные элементы соединяются с помощью электрических проводов.
На устройство подается стабильный уровень электрического тока. Ообычно это 5 вольт, хотя некоторые современные авто могут иметь напряжение в 12 или 24 вольт. Термочувствительный элемент-полупроводник имеет отрицательный температурный коэффициент. Поэтому что при увеличении температуры внешней среды (в нашем случае это антифриз) электрическое сопротивление устройства падает, а при понижении температуры – повышается.
Благодаря изменению уровня сопротивления устройство может отслеживать уровень теплоты антифриза в охлаждающей системе. Данные с прибора анализируются электронным блоком управления автомобиля. Для отображения теплоты антифриза на современных авто ставится отдельное устройство со стрелкой на панели приборов (обычно располагается слева от спидометра).

Как ДТОЖ регулирует нагрев антифриза в системе:

При сгорании топлива в ДВС помимо механической работы генерируется большое количество тепла, которое нагревает мотор. Чтобы двигатель не раскалялся выше определенных пределов, в транспортном средстве находится антифриз, который отводит излишки тепла и охлаждает мотор.
Во время работы антифриз может нагреваться, а чем выше интенсивность работы мотора, тем выше теплота охлаждающей жидкости. Степень теплоты отслеживает ДТОЖ, который подает информацию о нагреве на электронный блок управления автомобилем.

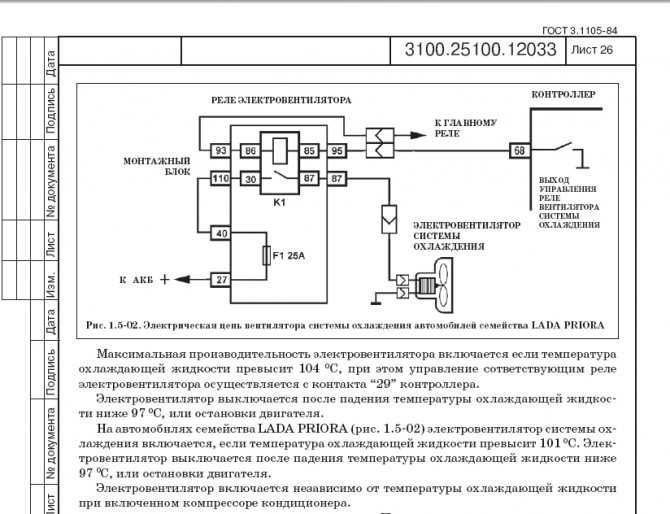

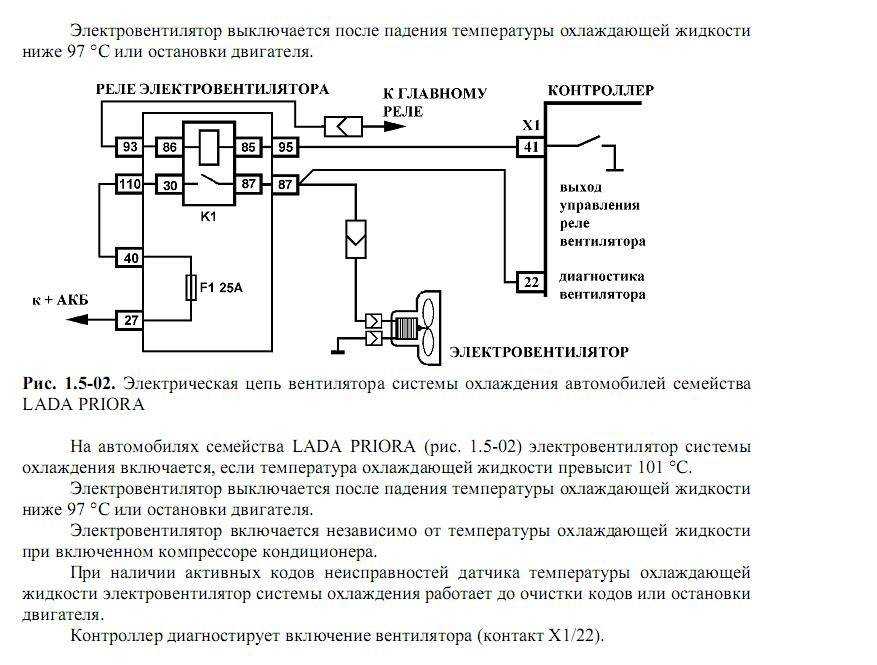

При достижении теплоты антифриза 95-100 градусов запускаются система охлаждения (в противном случае охладитель начнет испарятся, что приведет к перегреву мотора). Для охлаждения используется вентиляторы, которые понижают теплоту охладители за счет вращения лопастей.
Многие современные автомобили оборудованы дополнительной системой охлаждения антифриза за счет регулировки шагов холостого хода. При превышении теплоты выше 95-100 градусов ЭБУ меняет количество шагов регулятора, что приводит к уменьшению уровня впрыска топлива в мотор, а антифриз начинает нагреваться меньше.

Причины выхода из строя датчиков температуры

Основными причинами поломок термостатов являются:

Частые стирки на больших температурах. Такие температурные режимы влияют на скорейший износ многих деталей стиральных машин, а также негативно отражаются на качестве тканей стираемых вещей. Современные моющие средства имеют достаточно высокую эффективность при удалении загрязнений даже на низких температурах стирок;
Нестабильное напряжение в питающей электрической сети. Колебания напряжения пагубно влияет на любые электронные компоненты, а короткие замыкания моментально выводят их из строя. Для использования стиральной машинки лучше всего проводить отдельную линию электропроводки от счётчика вашего жилища.
Провода должны иметь достаточное сечение во избежание перегрева изоляции. Наличие заземления прибора обязательно. Для собственной безопасности нужно установить УЗО (устройство защитного отключения).

Разновидности датчиков

В стиральной автоматической машине может быть установлен один из трех типов датчиков:

газонаполненный;
биметаллический или
термистор.

Каждый из них отличается устройством, принципом работы, а значит, имеет свои особенности при замене и проверке.

Газонаполненный термостат состоит из двух частей, первая представляет собой металлическую таблетку, диаметр которой составляет от 20 до 30 мм, а высота до 30 мм. Эта металлическая таблетка располагается внутри бака машины, так что она соприкасается с водой для измерения ее температуры. Вторая часть датчика имеет форму трубки, изготовленной из меди, она соединена с внешним регулятором температуры, расположенным на панели управления машинки. Внутрь этих деталей датчика закачан газ – фреон. Под действием температуры воды фреон расширяется или сжимается, что приводит к замыканию и размыканию контактов, идущих на нагревательный элемент.

Биметаллический терморегулятор также имеет форму таблетки диаметром от 20 до 30 мм и высотой до 10 мм. Внутри таблетки располагается небольшая биметаллическая пластинка. При нагревании воды до выбранной температуры пластинка выгибается, что приводит к замыканию контактов, нагрев воды прекращается.

В последних моделях стиральных машинок в качестве термодатчика устанавливается термистор. Он представляет собой металлический цилиндр, диаметр которого около 10 мм и длина 30 мм. Закрепляется такой термодатчик на самом нагревательном элементе. Принцип его работы основан не на механической работе элементов, а на изменении сопротивления при нагревании воды до нужной температуры.

Проверка работоспособности датчика и его замена

Для того чтобы проверить работает ли терморегулятор стиральной машины, нужно до него добраться. А для чего первым делом отключаем машинку от электрической сети. Теперь необходимо разобрать саму машину. Проще всего «изъять» из машины термистор, ведь он находится внутри Тэна. В большинстве моделей машин нагревательный элемент расположен в нижней части стиральной машинки.

Чтобы снять термистор, необходимо:

Открыть заднюю крышку стиральной машины.
Отсоединить провода от датчика, идущие на внешний регулятор температуры.
Ослабить винт, удерживающий Тэн.
Достать термистор из Тэна.

Теперь когда, датчик извлечен, нужно взять мультиметр и измерить сопротивление. Выполняем следующие действия:

настраиваем мультиметр на измерение сопротивления;
подцепляем щупы мультиметра к контактам датчика. При температуре 20 0 С сопротивление датчика равно около 6000 Ом.
опускаем датчик в горячую воду и смотрим изменение показаний на мультиметре, при изменении температуры датчика. Если датчик исправен, то сопротивление будет падать, и при температуре около 50 0 С оно будет равно 1350 Ом.

Чтобы добраться до газонаполненного датчика, помимо вскрытия задней стенки стиральной машины, придется снять еще и переднюю панель управления. Это необходимо для того, чтобы отсоединить внешнюю часть датчика, как показано на фото.

Вернувшись к задней части автоматической машины, находим на корпусе бака вывод с проводами

Осторожно чтобы не повредить медную трубку датчика стягиваем резиновую изоляцию. При помощи тонкого шила аккуратно подковыриваем уплотнительную резинку вокруг медной трубки и стягиваем ее. Слегка надавливаем на основании датчика вовнутрь, так чтобы он выскочил из паза

После этого вытаскиваем термодатчик через отверстие в баке. Отцепляем провод от датчика и проверяем его на работоспособность

Слегка надавливаем на основании датчика вовнутрь, так чтобы он выскочил из паза. После этого вытаскиваем термодатчик через отверстие в баке. Отцепляем провод от датчика и проверяем его на работоспособность.

Основная неисправность в таких датчиках это поломка медной трубки, из которой выходит фреон. В результате работоспособность датчика нарушается. Чтобы его заменить, покупаем термодатчик в комплекте с переключателем и устанавливаем на место, совершая все действия по сбору в обратном порядке.

Что касается биметаллического датчика, то чтобы его достать из стиральной машины, как и в предыдущем случае нужно добраться до бака. А затем отсоединить термостат от проводов. Теперь контакты датчика подсоединяем к щупам мультиметра и смотрим показания сопротивления. Далее нагреваем датчик в горячей воде до определенной температуры и смотрим, как изменилось сопротивление, если оно значительно упало, значит, датчик исправен, в противном случае — нет.

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

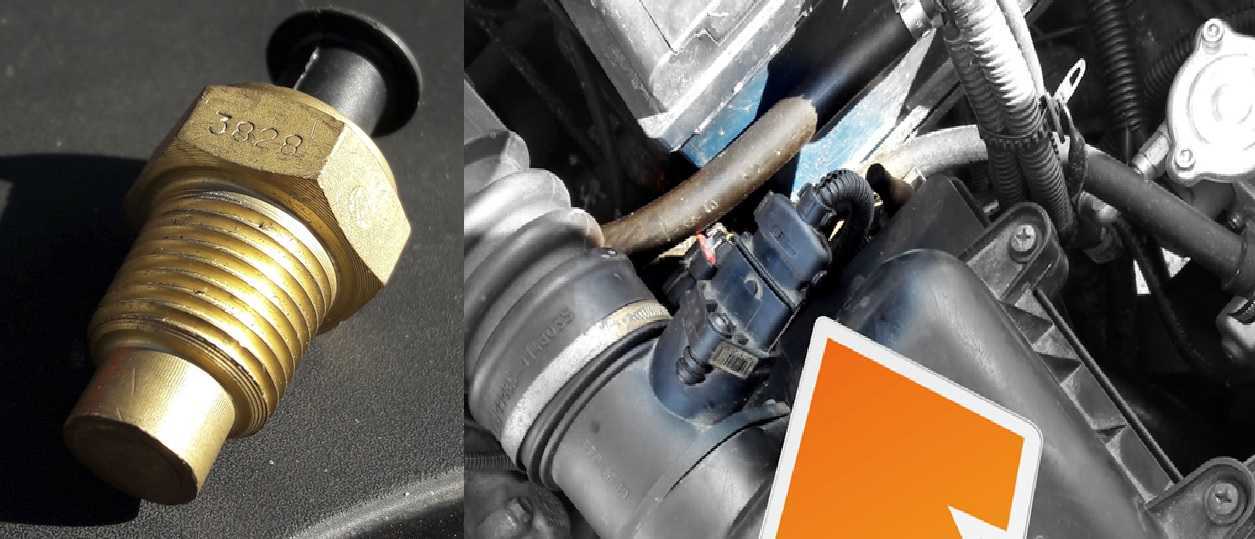

Где стоит датчик температуры охлаждающей жидкости

В 99% случаев датчик устанавливается на выпускном патрубке блока цилиндров. Это то место, где охлаждающая жидкость «выходит» из мотора (то есть там самая высокая возможная температура) и далее попадает в радиатор. В некоторых современных авто устанавливают 2 контроллера: на выходном и входном патрубке (для более точного контроля температурного режима). К самому датчику подходит кабель (из 2, реже — 3 проводов).

Визуально ДТОЖ похож на пластиковую «пробку», с металлической резьбой и дополнительной контактной площадкой на конце. Нужно учитывать, что датчик прямо контактирует с охлаждающей жидкостью. Соответственно, если есть признаки перегрева двигателя, то вытаскивать его не следует (о чем обязательно указывается в технической инструкции к автомобилю).

По какой причине может возникнуть неисправность датчика температуры

Конструкция датчика температуры ОЖ достаточно простая, поэтому сами датчики ломаются очень редко, но различные сбои происходят довольно часто. Причины сбоев таковы:

Использование в системе охлаждения некачественного антифриза. Часто многие водители заливают в систему охлаждения антифриз неизвестных производителей, а иногда даже и «ТОСОЛ». Использование таких жидкостей ведёт к образованию налёта в системе охлаждения. Покрываясь этим налётом, материал датчика может изменить свою структуру и подавать неверные сигналы. Как правило, температура начинает фиксироваться более низкая, чем в реальности. В результате вентиляторы включаются с опозданием, и некоторое время двигатель работает без надлежащего охлаждения;
Некачественный датчик. Многие безоговорочно верят уверениям продавца, что в такой простой детали брак в принципе невозможен и покупают датчики от неизвестных китайских производителей. Хотя китайцы мастера маскировать дешёвые материалы под более дорогие путём их покраски или напыления. Да и кустарное производство не в состоянии обеспечить точность изготовления детали. Такой датчик, не сработав вовремя, запросто может привести к выходу из строя радиатора охлаждения двигателя;
Течь радиатора через сорванную резьбу или неплотно закрученный датчик. Не стоит забывать, что материал радиатора довольно мягкий и закручивать его с чрезмерным усилием не стоит. Не докручивать также не следует. Повреждение прокладки тоже может привести к утечке;
Неполадки в работе электрики. Это самая распространённая причина некорректной работы датчика. Ошибку в работе может спровоцировать множество факторов, от резких скачков напряжения до банального окисления контактов. Любая проверка датчика должна включать в себя действия по проверке состояния контактов;
Нестабильная работа термостата.

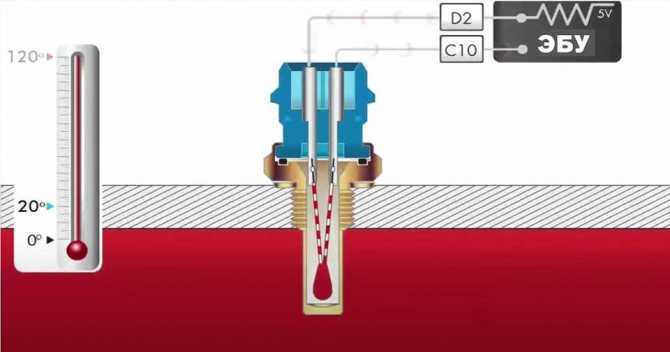

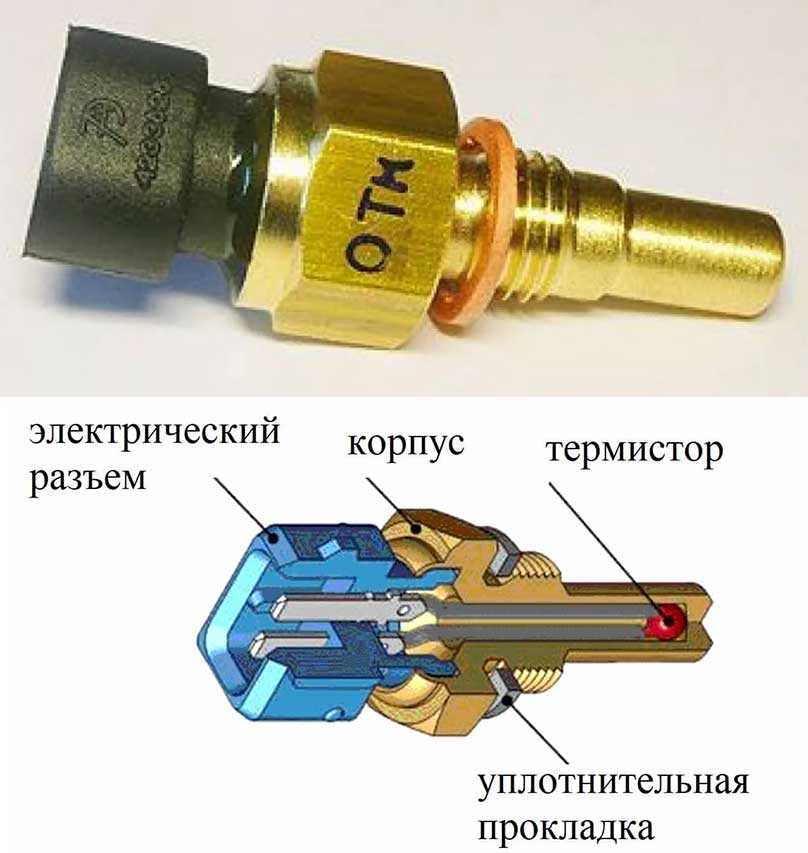

Устройство и принцип работы

Температурный датчик ДТОЖ — резистор (термистор), реагирующий на температуру антифриза в охлаждающей системе мотора. Информация о сопротивлении этого элемента передается в ЭБУ, который принимает решение об изменении настроек в работе двигателя.

Полученные сведения используются ЭБУ для определения шагов регулятора ХХ (холостого хода) для оптимальной подстройки нужного объема топливной смеси.

Особенность ДТОЖ состоит в том, что на холоде его сопротивление увеличивается, а при нагреве, наоборот, снижается.

Так, при достижении 130 градусов Цельсия параметр сопротивления — 70 Ом, а при минус 40 градусов — 100,7 кОм.

Термистор управляется, благодаря подаче на него напряжения +5 В от контроллера.

Потенциал проходит через классический резистор с неизменным сопротивлением (R).

Уровень нагрева антифриза вычисляется по факту падения напряжения на ДТОЖ с изменяемым R (Ом). При этом на холодном моторе падение будет большим, а на нагретом — низким.

Калина

Официальный вариант ДТОЖ для ВАЗ 2112 — 2112-3851010. Но можно использовать аналоги, к примеру, ERA (33026), Luzar (LS 0112), Fenox (TSN 2211207).

Расположение датчика на авто с мотором на 8 и 16 клапанов — около термостата. При этом девайс немного закрыт корпусом фильтра.

При этом на Лада Калина 1 для доступа к измерителю температуры придется снять воздушный фильтр.

Чтобы выкрутить используется ключ на 19. Антифриз сливать не нужно.

Проверка, как и в прошлом случае после снятия устройства ключом на «19».

Проверка наличия рабочего напряжения осуществляется мультиметром с включенным зажиганием без снятия датчика между выводом колодки «В» и массой (вывода на колодки два «А» и «В»), нормативные показания в пределах 4,8—5,2 В.

Датчик внешней температуры на Калине

Применяется данное устройство, как правило, для оптимизации работы климат-контроля и, вкупе с датчиком температуры в салоне, помогают поддерживать внутри машины оптимальный микроклимат, благодаря которому поездка становится комфортной.

Располагается датчик наружной температуры за радиаторной решеткой бампера, которую необходимо будет снимать, если возникнет необходимость замены прибора.

Не стоит упускать из виду всю систему, в которой работает прибор — указанные признаки могут говорить еще и о том, что повреждена проводка, соединяющая детектор с ЭБУ, либо окислились контакты.

По какой причине может поломаться датчик температуры окружающей среды Калина?

Из-за довольно открытого места его расположения, данный прибор может быть поврежден самыми разными факторами:

механические причины — попадание камня по корпусу детектора может легко вывести его из строя;
низкие температуры окружающей среды;
третья причина, уже указанная выше, может привести к тому, что прибор выходит из строя — сбои в работе проводки или окисление контактов.

Замена датчика

Процесс установки нового устройства должен начинаться полного обесточивания автомобиля (отключение АКБ);
после этого снимается радиаторная решетка (ничего сложного, достаточно открутить два болтика);
датчик обесточивается и отсоединяется от своего гнезда;

проверяется исправность прибора и, в случае его поломки, на его место устанавливается новый;
подключаются провода, решетка ставится на место, аккумулятор включается обратно;
остается завести мотор и проверить работоспособность климат-контроля.

Убедиться в неисправности данного прибора поможет специальный прибор — мультиметр в режиме омметра, который применяется для диагностики терморезисторов.

На всех современных автомобилях LADA в зависимости от комплектации может устанавливаться внешний датчик температуры воздуха, которые передает показания на панель приборов. Если комбинация приборов показывает неверные значения температуры за бортом, то возможно неисправен этот датчик. Перед заменой выполните его проверку при помощи мультиметра.

Где находится датчик температуры воздуха:

на Лада Гранта/Калина/Приора в нижней поперечине кузова (фото);
на Лада Веста/XRAY в левом нижнем углу дефлектора радиатора охлаждения двигателя (фото).

Для его снятия в некоторых случаях может потребоваться демонтировать передний бампер и защиту двигателя.

Как проверить датчик температуры окружающей среды? Самый простой способ — это заменить датчик на заведомо исправный. При наличии омметра можно замерить сопротивление на его выводах и сверить его с данными из таблицы:

Температура, о C	Сопротивление, Ом
-40	100922,67±2,96
-30	53046,93±2,49
-20	29092,08±2,13
-10	16567,33±1,68
	9773,24±1,21
+10	5953,85±1,73
+20	3737,33±2,11
+30	2411,98±2,39
+40	1594,92±2,65

На автомобиле Лада Веста для проверки датчика предлагается собрать электрическую схему:

Затем подать на датчик напряжение U=3,2 В ±1% через постоянное сопротивление R=4420 Ом ±1%, что имитирует комбинацию приборов. По напряжению Ux определите сопротивление датчика. Данные для проверки в таблице:

Температура, о C	Напряжение Ux, В	Сопротивление, Ом
─	3,0657±0,0347	100 922,67±2983,4
─	2,7779±0,0360	29 092±620,62
	2,2035±0,0310	9 773±118,4
+10	1,8366±0,0327	5 953±102,76
+20	1,4661±0,0323	3 737±78,97
+30	1,1297±0,0295	2 411±57,6
+40	0,8485±0,0257	1 594±42,29
+45	0,7307±0,0236	1 307±36,4

Рекомендации производителя: Проверку датчика проводите путем погружения датчика в резервуар с силиконовой жидкостью определенной температуры, после 3 минут выдержки осуществляйте замер напряжения Ux.

Примечание: Летом в пробках показания температуры наружного воздуха могут быть завышены, т.к. датчик не обдувается воздухом, и нагревается от горячего асфальта и двигателя.

Если на приборной панели не показывает температуру окружающего воздуха и датчик исправен, значит есть обрыв в проводке или плохой контакт.

Напомним, ранее мы рассматривали, как самостоятельно установить датчик температуры наружного воздуха.
