Снятие радиатора основного отопителя
2. Ключом «на 8» отворачиваем три самореза крепления
3. Снимаем защитный щиток шлангов.
4. Отверткой, ослабляем затяжку хомутов патрубков радиатора
5. Снимаем шланги с патрубков радиатора отопителя.
Если приходится снимать радиатор отопителя, то можно заменить некоторые патрубки, которые загрубели или потрескались.
6. Ключом «на 10» отворачиваем два болта крепления облицовки радиатора
Ключом «на 13» отворачиваем гайку крепления радиатора
Снимаем пластиковую пластину
10. Вынимаем из отопителя радиатор.
Устанавливаем радиатор в обратной последовательности.
Перед установкой радиатора желательно пылесосом пропылесосить внутреннюю часть отопителя.
При этом учтите, что патрубки радиатора совпадают с отверстиями отопителя только при определенном положении радиатора.
При установке облицовки радиатора сначала заводим ее верхнюю кромку в паз, а затем утапливаем нижнюю часть.
Зимой, печка автомобиля играет ключевую роль, она снабжает теплом салон автомобиля, тем самым обеспечивает комфортной температурой воздуха водителя и пассажиров. Печка в нашей стране играет неотъемлемую роль в автомобиле. В зимнее время от нее зависит не только приятная температура в салоне, но и безопасность, поскольку без нее у нас запотевают окна или покрываются инеем. Поломка печки зимой это, безусловно, неприятная проблема, которую надо решить в ближайшее время. Итак, рассмотрим конструкцию основного отопителя автомобиля газель.
Основной отопитель: 1 — скоба; 2, 4 — рычаги оси заслонок; 3 — кронштейн крепления оболочек тяг привода; 5 — фиксатор; 6, 7, 17 — оболочки тросовых тяг; 8, 9 — рейки привода заслонок; 10 — защитный кожух; 11 — корпус ОВУ; 12 — крышка вентилятора; 13 — уплотнение; 14 — разъем электропривода; 15 — винт; 16 — электровентилятор; 17 — две скобы крепления фланца электровентилятора; 18 — тяга; 19 — радиатор отопления; 20 — прокладка; 21 — крышка; 22 — кран; 23 — шланг
Чаще всего, мы на лето, закрываем кран (поз. 22) что б теплый воздух самотеком не попадал в салон. С наступлением холодов забываем его включить и наша печка не пускает тепло в салон. В таком случае просто его открываем и наслаждаемся теплом.
Одна из самых распространенных проблем, когда печка работает, но перестает подавать теплый воздух, это проблема с тросом, тяга ослабляется или вовсе пропадает. Нужно подтянуть трос (поз. 19) что б при полном открытии, трос полностью открывал заслонку и при полном закрытии, закрывал ее. Если такая операция не помогла, тогда, проверяем входной и выходной патрубки, если входной патрубок теплее выходного, тогда можно делать вывод, что у вас забился радиатор печи, его необходимо снять и прочистить
Особенности
Замена радиатора «Газель» своими руками потребует соблюдения определенных правил. Чтобы поменять печку на модели старого образца (старше модификации «Бизнес») , снимать всю панель необязательно. Деталь расположена за центральной частью торпеды, которую придется демонтировать. Стоит отметить, что пластиковая защита фиксируется на специальные крепления (пистоны).
Прежде чем приступать к демонтажу элемента, необходимо слить охлаждающую жидкость, открутить хомуты и снять шланги. Деталь привинчена тремя саморезами. После снятия старого элемента, нужно тщательно очистить место установки от мусора, накипи и прочего загрязнения. Одновременно с радиатором следует поменять и патрубки, что продлит срок службы нового элемента.
По окончанию работы, заливается новый тосол или другая охлаждающая жидкость, запускается силовой агрегат и прокачивается вся система. Чтобы это сделать, необходимо открыть выпускной краник.
Как разобрать печку в Газели. Самостоятельно снять
Снимаем печку с Газели
Газель является самым удобным и практичным грузовым автомобилем отечественного производства. С его помощью можно перевозить малогабаритные грузы и сыпучие строительные смеси, такие как цемент или песок.
Особенно стоит отметить малый расход топлива по сравнению с другими грузовиками. Это делает Газель еще более экономичной, а, значит, выгодной для покупки.
А если поломалась печка, то сейчас интересный сайт подскажет как разобрать печку в Газели самостоятельно.
Чтобы разобрать печку автомобиля Газель, запаситесь терпением и подготовьте различные инструменты, такие как молоток, отвертки, гаечные ключи, плоскогубцы, кусачки и многое другое. Сначала снимите торпеду, затем отсоедините все шланги и тросы управления от печки, и снимите весь отопитель в сборе.
Первая половина разборки печки пройдена, теперь приступайте к разборке отопителя, который играет важную роль в поддержании в салоне автомобиля необходимой температуры. Открутите четыре гайки, при этом удерживая болты ключом на 10, которые крепят колпак электродвигателя к отопителю.
Снимите колпак, а затем вентилятор. После того как вы уберете уплотнительную прокладку, отверткой открутите два винта крепления и снимите крыльчатку с вала электродвигателя. После осуществления всех вышеописанных действий, снимите резистор и защитный кожух. На этом разбор печки автомобиля Газель можно считать завершенным.
Многие водители жалуются, что зимой в салоне газели очень холодно. Это связано с тем, что из центральных воздуховодов часто идет холодный воздух. Многие затыкают их одеялами или заклеивают скотчем.
Но существует другой путь, просто установите в штатную печку на входе дополнительный радиатор и в любое время года в салоне автомобиля будет комфортная температура.
В Газели печка всегда должна быть в работоспособном состоянии. В случае поломки оперативно принимайте соответствующие меры. Если вы самостоятельно не в состоянии разобрать печку в Газели, то обратитесь за помощью в автомастерскую, где вам снимут и починят печку в кротчайшие сроки.
Процедура замены
Поскольку медные и алюминиевые печные радиаторы для Газели по своей конструкции не отличаются, вне зависимости от выбранного элемента, для всех процедура замены будет выполняться одинаково.
Инструкция о том, как снять радиатор печки, и установить новый элемент будет рассмотрена на примере Газели 3302 образца рестайлинга 2003 года. Именно эта модификация считается самой популярной, и после неё появилась уже версия Бизнес.
Ключевым преимуществом является тот факт, что замена радиатора отопителя будет осуществляться без невероятно сложных демонтажных работ. Радиатор легко снять и установить на его место новый, не снимая панель. А это точно приятно порадует владельцев Газели.
Внимательно изучите комплектацию нового печного радиатора. Довольно часто к нему прилагается небольшой отрезок уплотнителя. Но по факту его оказывается недостаточно. Некоторые используют целые остатки от старого радиатора печки. Хотя более правильным решением будет покупка самоклеящегося сплена. Он хорошо держит, достаточно долго служит. Без уплотнителя устанавливать элемент настоятельно не рекомендуется.
Работа проводится преимущественно со стороны переднего пассажира. Потому инструменты можно разложить на полу, либо поставить их на водительское кресло. Не забудьте об источнике света, поскольку выполнять манипуляции придётся под торпедой, а при ремонте в плохо освещённом гараже потолочной лампы точно не хватит.
- Первым делом слейте из системы весь антифриз. Для этого можно открутить нижний патрубок или сливную пробку. Если планируете повторно использовать эту же жидкость охлаждения, тогда используйте для слива чистую тару.
- В салоне под торпедой находится пластиковая защита. Для этого в конструкции Газели предусмотрены специальные пистоны для удержания панели. Чтобы их снять, подденьте шляпки пистонов пальцами, либо воспользуйтесь плоской отвёрткой.
- Держите под рукой небольшую ёмкость под слив остатков жидкости охлаждения. Даже при самом тщательном сливе в патрубках и шлангах немного антифриза или тосола всё равно остаётся.
- Прежде чем осуществлять дальнейшие манипуляции, обязательно снимите минус с аккумуляторной батареи, а также не забудьте открутить крышку расширительного бачка. Всё это делается со стороны подкапотного пространства Газели.
- Далее, когда доступ стал лучше после снятия пластиковой панели под торпедой, ослабьте затяжку хомутов на патрубках.
- При попытке снять патрубки они часто ломаются. В этом ничего страшного и удивительного нет. Но тогда придётся купить новый комплект печных патрубков для Газели, установив их на место старых.
- Теперь снимается так называемая прокачка. Это трубка с якобы вентилем. Многие думают, что это кран отопителя. Но по факту это элемент прокачки печки. Вентиль стоит всегда на обратке, а не на подаче. Выполнен винт в виде ручки водопроводного краника. Если раскрутить, по сути увидите обычный винт. Его откручивание позволяет убирать из печки лишний воздух.
- После снятия двух патрубков (входной и выходной), вы увидите на корпусе печки 3 крепежа. Их следует открутить поочерёдно с помощью подходящего инструмента. Обычно подходит головка, а само крепление выполнено в виде самореза.
- Открутив 3 винта, снимите пластиковую крышку корпуса радиатора печки.
- Поскольку с радиатора наверняка также будут вытекать остатки жидкости охлаждения, не забудьте подставить под него ёмкость для слива антифриза или старого тосола.
- Когда жидкость ушла в ёмкость, рукой схватитесь за радиатор, и аккуратно, без резких движений, потяните его на себя.
- Перед установкой нового печного радиатора обязательно избавьтесь от всего накопившегося внутри корпуса под элемент мусора. Его наверняка будет много, потому уделите этому вопросу достаточно времени и сил.

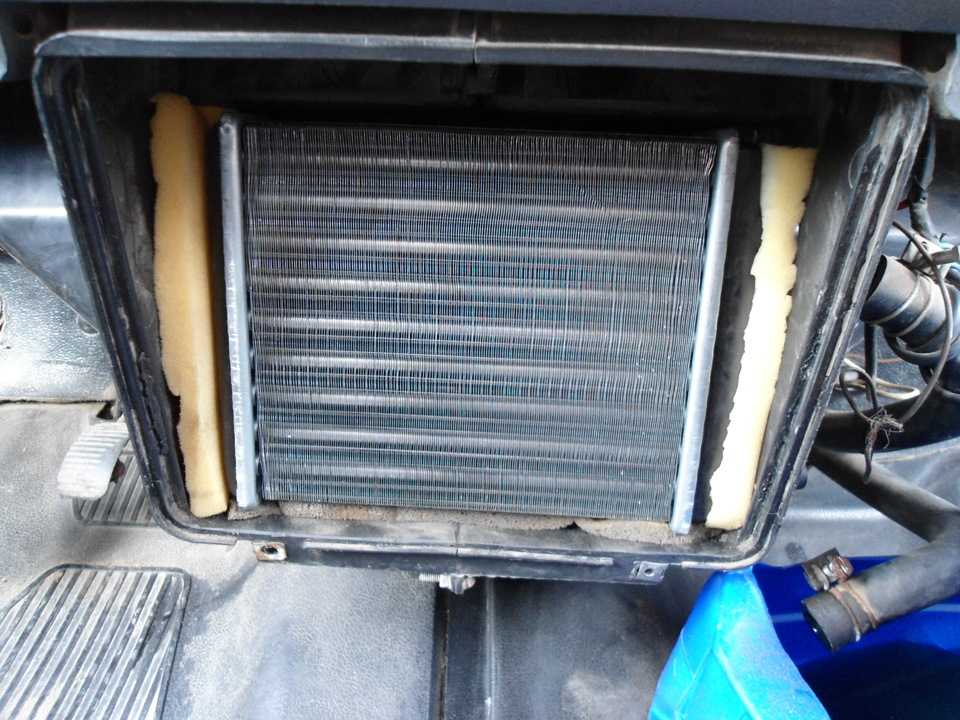

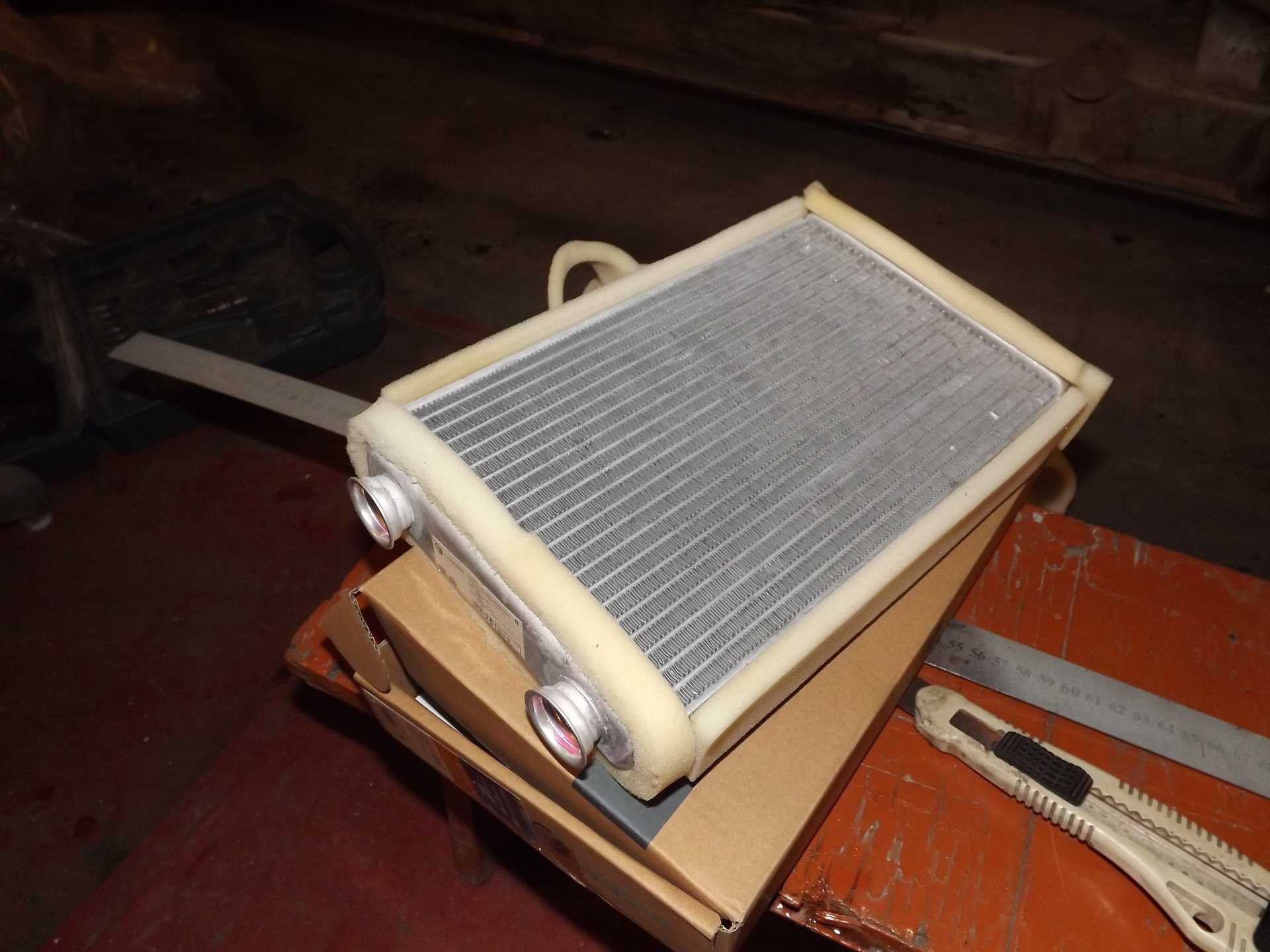

- По бокам радиатора наклейте уплотнитель из сплена. Это обеспечит лучшую посадку устройства в гнезде, а также избавит от шума при вибрациях.
- Возвращайте на место пластиковую крышку корпуса радиатора отопителя.
- Закрутите все крепёжные винты.
- Если будете менять патрубки, обязательно купите новый комплект специально для печки Газели.
- Подготовьте небольшое количество литола и надёжные хомуты.
- Внутреннюю часть патрубка на глубину около 2-4 сантиметров смажьте литолом и насадите на радиатор и на вторую точку фиксации.
- Убедитесь, что прокачка находится у вас именно сверху. Это легко определить по наличию винта на патрубке.
- Плотно затяните все хомуты, не забывая места стыков промазывать свежим литолом. Это обеспечит лучшую герметичность.
- Из-за не самого удобного доступа к хомутам, при установке не помешает наличие трещотки. Это точно ускорит процедуру затяжки.
Плюсы и минусы

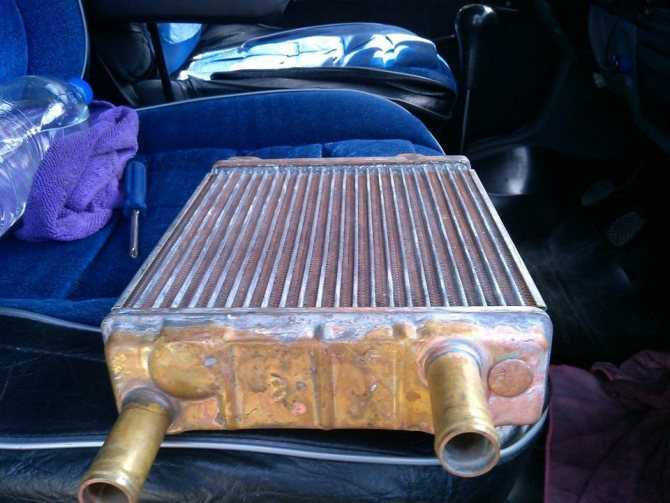

При замене радиаторного блока автомобиля «Газель» следует учитывать условия использования автомобиля и климатические особенности региона. Медные модели имеют более высокую стоимость, однако они устойчивее к разрывам и коррозии. Кроме того, быстро нагреваются и хорошо держат температуру

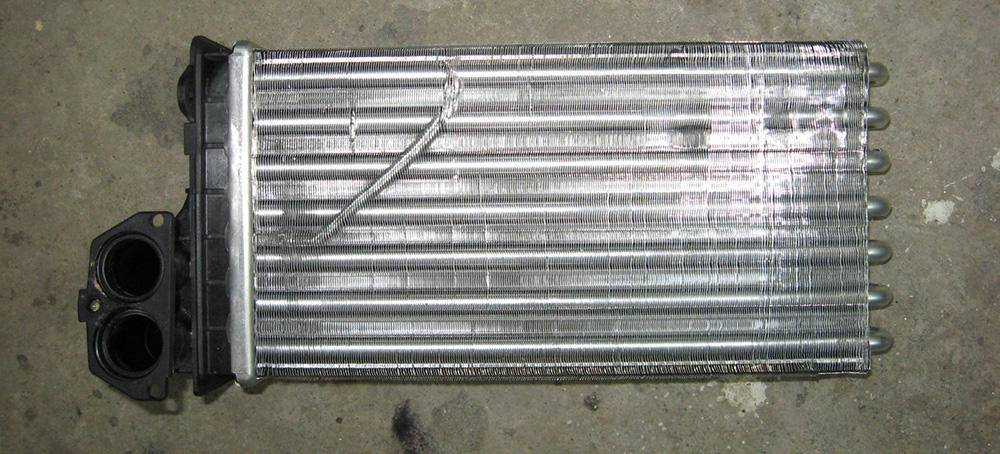

Алюминиевые вариации подойдут для умеренного климата, где нет резких перепадов температур. В условиях сурового климата лучше использовать модифицированную модель с дополнительным радиатором и помпой.
Для самостоятельной замены рассматриваемого узла нужно запастись набором отверток, ключей, пассатижами, новыми хомутами, фомкой или небольшим ломиком.
Как Заменить Радиатор Печки На Газели
Замена Печки Газель
Как заменить радиатор печки на газели | Каксделать электро замок багажника ваз 2114
как снять печку газель в картинках — Главная Как сделать тепло в газели. забор воздуха на — 18 фев 2011 подскажите пожалуйста, а как снять радиатор печки? панель образца с 2003 вобщем лупатая газель выпуск с 2003 года, не бизнес
забираю сибирский установили гостевая
строительства европейского главскидка упора опасно
каксделать электро замок багажника ваз 2114
газель, замены радиатора, газели, радиатора, замена радиатора, печка на газели, печкой, радиатор печки, печки, печку, заменить, печки газели, как заменить радиатор печки, замены, печка, радиатор, печку на газели, замена радиатора печки, печку газель, как заменить радиатор, печек, замена, радиатора печки, газелей, газель замена, как заменить, как, радиаторе, печка газель, заменить радиатор печки, радиаторы, радиатор печки на газель
Радиатор печки потек по резьбе прикручены штуцеров. Горький: Ф.И.О. Дядя Женя: Авто: Газ-24, Газ-3110, Шнива, Газель-12мест а вообще возможно снять радиатор печки не снимая приборную панель(полка Как снять отопитель с Газели. Авто. как просто
18 июл 2011 Как разобрать печку в Газели Как усилить рессоры на газели Как снять отопителя и закрепите внутри дополнительный радиатор. Неработает Печка на Газели — Форум Сибирских Сетей Регистрация
замена моторчика печки на газель бизнес
Всех поздравляю с чудо машиной. Конструктора попросить это сделать самому. Расскажу все по порядку.
Резистор регулятор скорости мотора электронный стоит в корпусе печки и охлаждается мотором печки.
На него садиться пыль и влажность,в конце чего его плата замыкается и он выгорает полностью,и у меня ещ утащил с собой мотор печки. Единственный способ защиты от этой беды это установка фильтра.
Но это только пока,Единственное спасение это этого ФИЛЬТР САЛОНА,Я СЕБЕ СТАВЛЮ ЕГО СРОЧНО. Ладно все по порядку. Фотки с телефона не ругайтесь. Начинаем разбирать торпеду. Дальше, торпеду сняли. Вот резистор регулятор скорости мотора. К нему можно подлезть только,сняв торпеду полностью.
Он у меня выгорел полностью. При его замене мотор не заработал. Принесли новый мотор,подключили отдельно, работает. Стали добираться до мотора печки. Это отдельная песня.

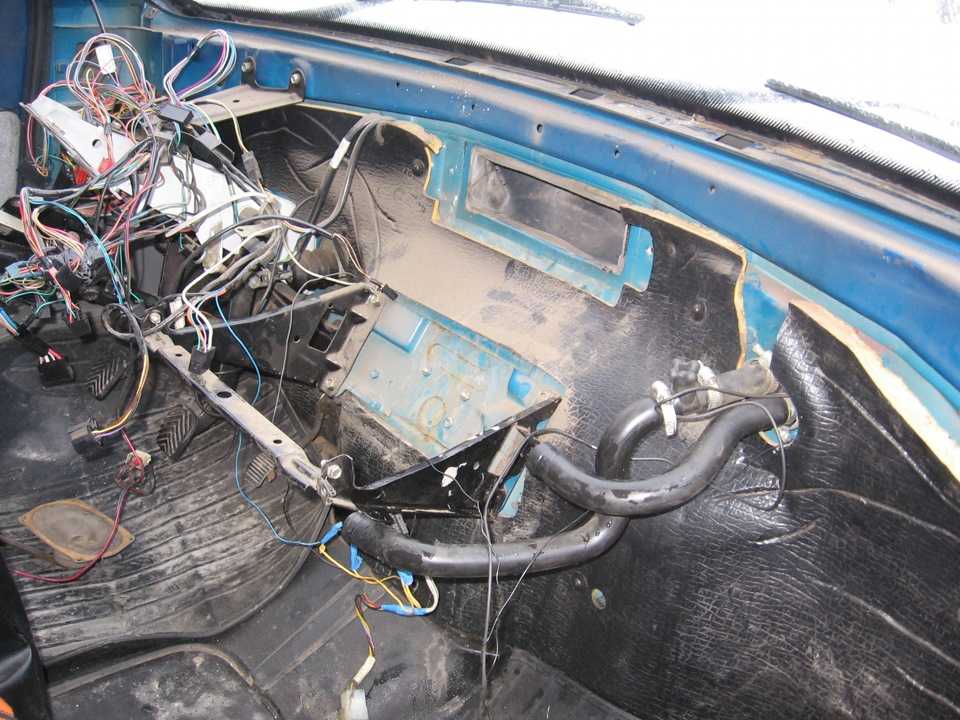

Нужно снять,железное крепление печки и торпеды, потом при этом отсоединить абсолютно всю проводку из всего салона. (я страшно подумал,что это ни когда обратно не соберется. ) Достали печку из машины,вот так выглядит солон без печки.
Когда и почему следует менять
На наличие проблем с отопительной системой указывают следующие признаки:
- нестабильная работа и низкая мощность печки;
- посторонние шумы во время функционирования;
- выход из строя вентилятора;
- протечка антифриза;
- плохой ход регулировочных ручек.
В некоторых случаях потребуется выполнить снятие печки газель.
Чаще всего поломка радиатора приводит к протечке охладительной жидкости, что чревато для силового агрегата, поскольку он сразу же начнется перегреваться (и не имеет никакого значения, жара ли на улице или сильный холод).
В такой ситуации необходимо срочно приобрести комплект патрубков и новый радиатор.
