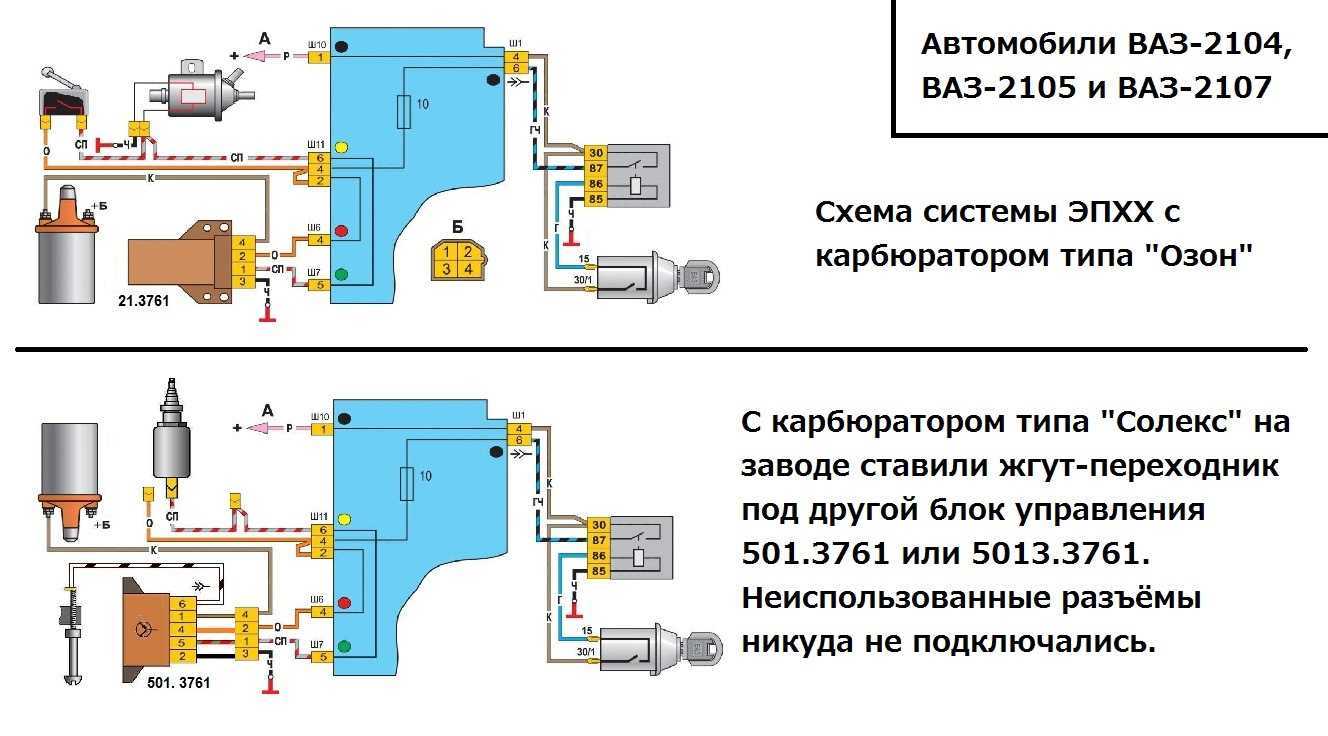

Как подключить эпхх на 406 двигателе

Достоинства и недостатки

В отличие от карбюраторных двигателей, моторы с инжекторной системой управления способны снизить расход топлива, упростить и повысить качество управления мотором Газели, отвечают всем требованиям по составу выхлопных газов. Здесь не нужно вручную регулировать систему подачи топлива.

Но, имеются и некоторые недостатки использования инжекторных двигателей: значительно высокая цена, при поломке не всегда поддается ремонту, горючее должно быть только высокого качества. Если имеется небольшой опыт по ремонту автомобилей Газель, то требует постоянного обращения в специальные станции технического обслуживания, что приводит к дополнительным затратам.

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем (фото), куда подключаются патрубки, и для чего каждый из штуцеров нужен:

на первой картинке: №1 – для основного шланга подачи топлива, №2 – для «обратки», №3 – для патрубка вентиляции картера, №4 – для подсоединения электромагнитного клапана (ЭМК) экономайзера холостого хода;
на второй картинке: №5 – для подсоединения к ЭМК экономайзера (второй отвод), №6 – для соединения с клапаном рециркуляции ОГ (отработавших газов).

«Неубиваемый»: история успеха двигателя ЗМЗ-406

Я много писал о наших российских двигателях и у некоторых моих читателей может сложиться неверное впечатление, что в России моторы делать не умеют. Да с дизелями есть проблемы, но я расскажу об одном бензиновом двигателе, который без проблем может пройти 500 и более тысяч километров — это ЗМЗ-406. Сразу оговорюсь, многое зависит от кривой сборки и банального брака комплектующих и это мы оставим за скобками.

История

ЗМЗ-406

История 406-го мотора начинается в конце 80-х годов, когда ЗМЗ приступает к проектированию перспективной линейки 4-цилиндровых двигателей, в которую входили как бензиновые, так и дизельные агрегаты. Двигатель создавался с учетом самых последних тенденций в моторостроении: 16-клапанная ГБЦ, микропроцессорный блок управления, инжекторная система питания, были заложены в конструкцию изначально. Как и ресурс, для обеспечения которого использовался чугунный блок цилиндров, цепной привод ГРМ и гидротолкатели клапанов. Причем блок возможно было расточить на 2 ремонтных размера, а коленвал поддавался шлифовке на 3 размера.

Первый прототип под названием ЗМЗ-406.10 был создан в 1989 году. В те времена ЗМЗ и ГАЗ, тесно сотрудничали и Горьковский завод рассчитывал получить 406-ой в свои перспективные ГАЗель и Волгу 3105.

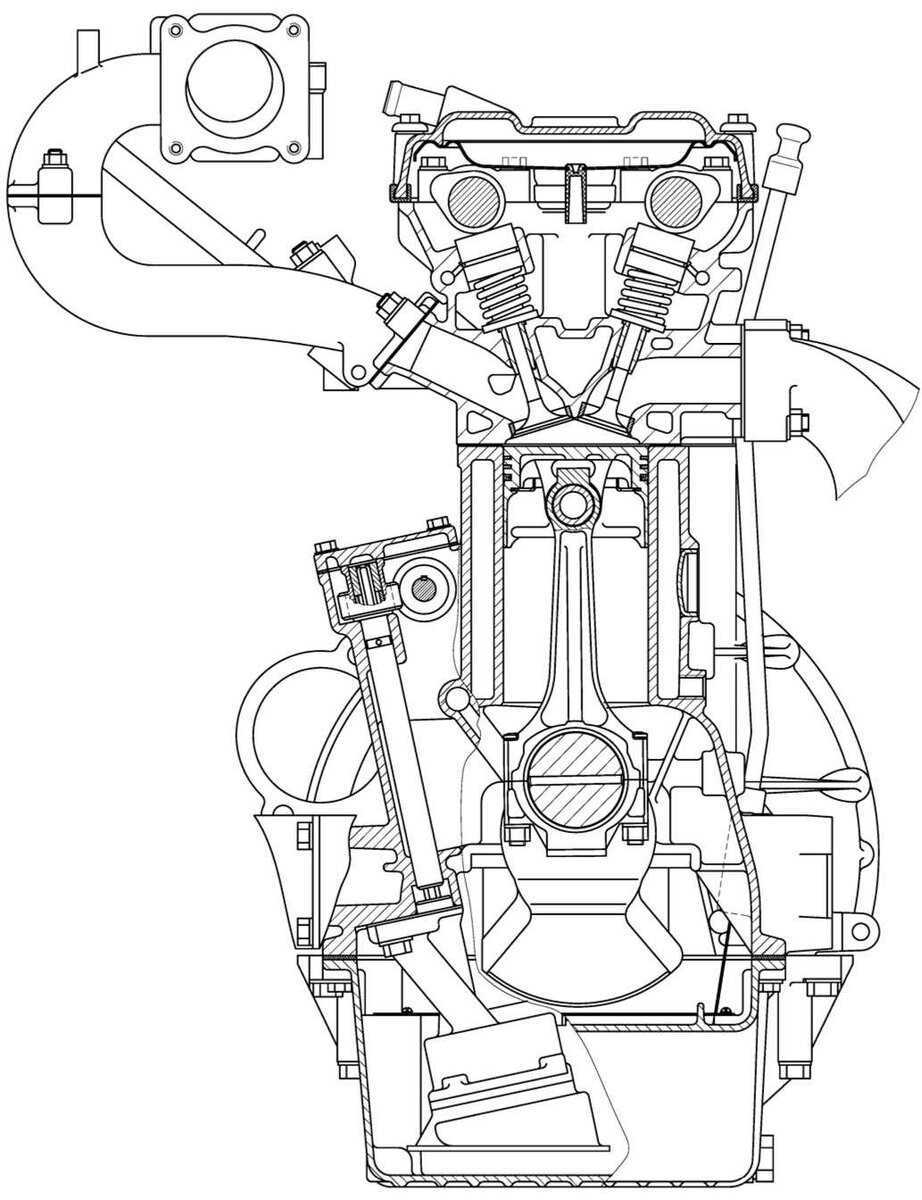

Поперечный разрез ЗМЗ-406

К 1991 мотор прошел необходимые испытания и был готов к опотно-промышленному производству, но помешал распад страны. В новых все более ухудшающихся экономических условиях, в 1992 году заводу все же удалось отправить в ОПП первую установочную партию двигателей.

В 1993 году начинается мелкосерийная сборка моторов. Через год, ЗМЗ-406 прописывается под капотом Волги ГАЗ-3102, а в 1995 Газели. Причем первоначально моторы оснащались карбюратором, а не впрыском. В том же году, ЗМЗ создает несколько модификаций двигателя, отличающихся системой питания и форсировкой.

В 1996 году производство ЗМЗ-406 осуществляется на главном конвейере. Параллельно ведется работа над модернизацией двигателей, что потом приведет к появлению агрегатов ЗМЗ-405 и 409.

Копирование

Двигатель SAAB В234i

В истории 406-го нельзя не упомянуть о забавной байке, непонятно откуда появившейся и со временем перешедшей в разряд неопровержимых фактов. Она заключается в том, что ЗМЗ-406 якобы является полной копией шведского мотора SAAB В234i. Так вот, это полная ерунда. Кроме примерно равного рабочего объема в 2,3 литра, 16-клапанной ГБЦ и расположением свечи зажигания ровно по центу цилиндра, между этими моторами нет ничего общего. Отличается строение ГБЦ, ход поршня, степень сжатия, реализация масляной системы и многие другое. Более того, конструкторы ЗМЗ изначально заложили возможность увеличения рабочего объема, расположив цилиндры на значительном расстоянии друг от друга.

ЗМЗ-406 можно назвать надежным двигателем, в нем нет серьезных конструктивных просчетов, но есть немаленький запас прочности. При грамотной эксплуатации, моторы проходят более 500 тысяч км., а некоторые владельцы утверждают, что и 1 миллион без капитального ремонта. Не раз можно было наблюдать, как Газель с ЗМЗ-406 отправляется в пункт сбора металлолома, своим ходом.

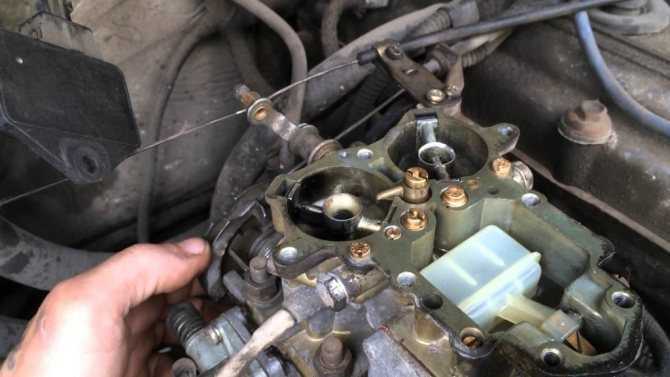

Регулировка ХХ на Пекар

Регулировка холостого хода на питерском карбюраторе К-151 имеет основополагающее значение. Это особый режим работы двигателя, который требует устойчивой работы

Именно это и достигается правильной настройкой ХХ, что также способствует минимизации количества углекислоты в выхлопе автомобиля, что важно с точки зрения современных экологичных требований

Со временем в результате засорения сетки фильтра количество сжигаемого в режиме ХХ горючего увеличивается сверх нормы, и в этом случае исправить ситуацию можно соответствующей регулировкой.

Такая операция не относится к числу особо сложных:

для начала необходимо прогреть СА до рабочей температуры;
затем необходимо отыскать винт качества ТВС, расположенный на хвостовике вращения, и снять с него ограничитель. Отметим, что функция ограничения вращения присутствует не на всех модификациях Пекар. Если на вашем автомобиле её нет – просто приступайте к следующему шагу;
производим регулировку винта качества, для чего ищем положение винта, при котором силовой агрегат будет выдавать максимальное количество оборотов при работе на ХХ. Определять этот момент следует на слух (более точные способы требуют использования специального оборудования);
теперь переходим к расположенному рядом винту количества, с помощью регулировки которого следует увеличить скорость вращения коленвала на 100-120 об/мин. После этого нужно полностью закрутить винт качества, что приведёт к падению оборотов на ту же величину (в пределах 100-120 об/мин).

Если при обратном закручивании винта качества не произошёл сброс оборотов в результате небольшого обеднения смеси., то это свидетельствует о наличии неисправностей карбюратора.

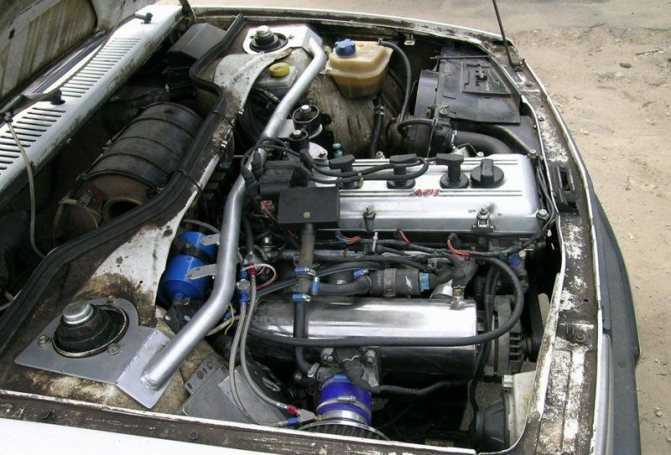

Тюнинг двигателя Патриот / Буханка / Хантер ЗМЗ-409

Форсирование ЗМЗ 409. Турбина. Компрессор

Посколько 409 двигатель используется, в основном, на внедорожниках, то вариант постороения мощного атмосферника на распредвалах с широкими фазами, рассматривать нет смысла. Основная цель владельцев УАЗ, сделать мотор низовым и тяговитым. Распредвалы стандарт, головку надо дорабатывать, заводская очень низкого качества, проходим каналы ГБЦ и коллектора, шлифуем, турбина Garrett 17, коллектор под нее, интеркулер, форсунки 440сс, выхлоп 63мм прямоточный, настраиваем. Дуем до 0.6 бар и получаем свои ~170 л.с. с существенным увеличением крутящего момента внизу. Как строить быстрые верховые моторы, было описано в статье по 406-му двигателю ТУТ.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

<<�НАЗАД

Назначение и принцип действия датчика температуры двигателя

Устройство предназначено измерять температуру охлаждающей жидкости двигателя в разное время года, при различных погодных условиях и отправлять свои данные, преобразуя их в единицу напряжения, в ЭБУ. Благодаря ДТОЖ компьютер автомобиля выполняет запуск мотора, поддерживает его в рабочем состоянии, включает вентилятор для охлаждения. Сведения, полученные от датчика температуры охлаждающей жидкости, дают возможность ЭБУ определить температуру движка и используя программу рассчитать необходимое количество топлива, нужное для подачи форсункой в цилиндры.

По назначению существует несколько типов датчиков температуры охлаждающей жидкости двигателя:

ДТОЖ для подачи сведений на указатель температуры на считке приборов.
Датчик температуры, снабжающий данными электронный блок управления движителем.
Прибор аварийного перегрева охлаждающей жидкости двигателя. Он отсылает свои данные на красную контрольную лампочку, расположенную на указателе температуре мотора.
Датчик температуры охлаждающей жидкости, обеспечивающий работу вентилятора охлаждения двигателя.
Датчик температуры воздуха, снабжающий сведениями ЭБУ об температуре в ресивере инжекторного движка.

Прибор является полупроводниковым стабилитроном, запитывающимся постоянным напряжением (5 вольт) от ЭБУ.

Выходное напряжение приборчика меняется с изменением температурки антифриза. С наращиванием тепла тосола выходящее “U” устройства растет.

Принцип работы ДТОЖ заключается в способности изменять сопротивление чувствительного элемента в зависимости от изменения температуры окружающей охлаждающей жидкости. И естественно при этом меняется выходное напряжение, поступающее из прибора на компьютер, который управляет работой мотора. Используя эти данные ЭБУ рассчитывает параметры для работы форсунок. Исходя из этого это очень важный прибор в системе управления двигателем, особенно во время его запуска.

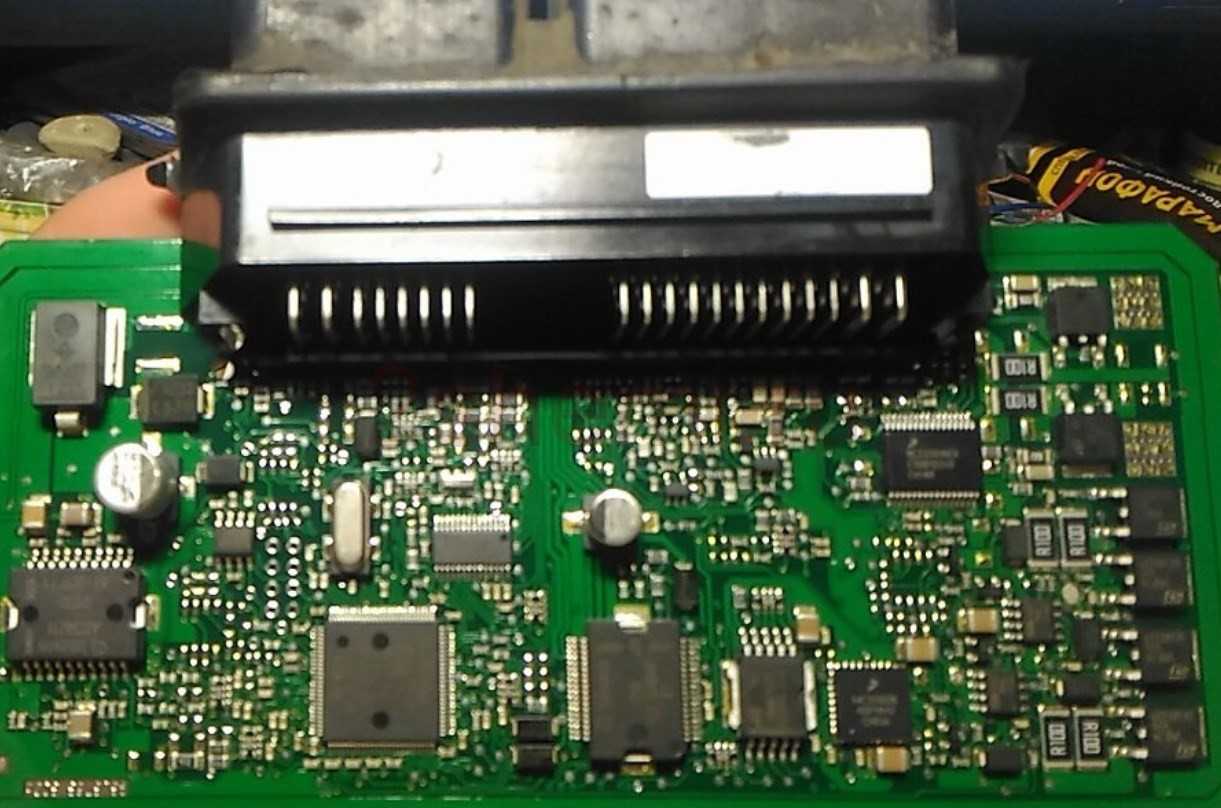

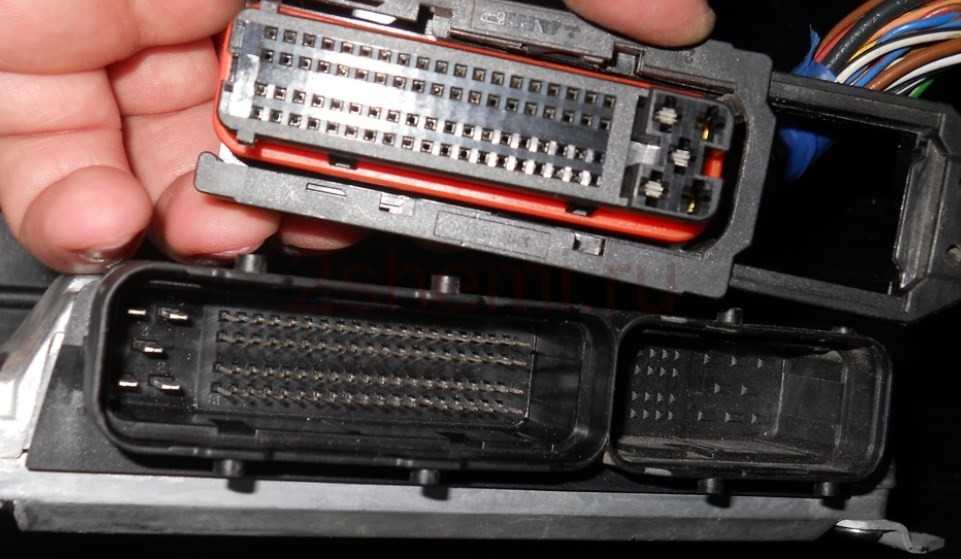

Цоколёвка ЭБУ Микас 12.3

48-ми контактная колодка
A1	Управление форсункой 4 (-)
A2	Управление форсункой 2 (-)
A3	Управление форсункой 3 (-)
A4	Управление форсункой 1 (-)
B1	Управление подогревом ДК2 (-)
B2	Клапан продувки адсорбера (-)
B3	Управление подогревом ДК1 (-)
B4	Вход сигнала ДТОЖ
C1
C2	Вход датчика 2 положения ЕТС
C3	Вход датчика 1 положения ЕТС
C4	Питание датчиков 5B (ДНД, ДМРВ/ДАД)
D1	Аналоговая масса GNA (ETC, ДТОЖ)
D2	K-Line 2 (иммобилайзер)
D3	Масса датчика детонации
D4	Питание датчика ЕТС 5В
E1	Масса датчика кислорода 1
E2	Сигнал датчика кислорода 1
E3	Вход сигнала датчика детонации
E4	Резервный вход
F1	Масса датчика кислорода 2
F2	Сигнал датчика кислорода 2
F3	Резервный вход
F4	Вход ДАД
G1	Общая масса ДПРВ, экран ДК1/2, ДПКВ, ДД
G2	Датчик неровной дороги (ДНД)
H1	Аналоговая масса (ДАД, ДНД)
H2	Вход сигнала ДТВ
H3	Резервный вход
H4	Управление мотором ЕТС (-)
J1	Вход сигнала ДПРВ
J2	ДПКВ (+)
J3	ДПКВ (-)
J4	Управление мотором ЕТС (+)
K2	Резервный выход
L4	Масса зажигания
M2	Катушка зажигания 2-3
M4	Катушка зажигания 1-4
32-x контактная колодка
A1	Управление реле вентилятора 1 (-)
A2	Управление реле стартера (-)
A3	Лампа диагностики
A4	Сигнал на тахометр
B1	Управление главным реле (-)
B2	Сигнал на указатель ТОЖ
B3	Сигнал датчика сцепления (+)
B4	Управление реле бензонасоса (-)
C1	Управление реле кондиционера (-)
C2	Сигнал лампы «стоп» (+)
C3	Сигнал датчика тормоза (+)
C4	Клемма 15/1 замка зажигания
D1	Резервный вход (+)
D2	Запрос на включение кондиционера (+)
D3	Датчик уровня топлива (резерв)
D4	Масса датчика 2 педали акселератора (контакт 5)
E1	5В датчика 2 педали акселератора (контакт 2)
E2	Датчик 2 педали акселератора (контакт 6)
E3	CAN-L
E4	Масса датчика 1 педали акселератора (контакт 4)
F1	5В датчика 1 педали акселератора (контакт 1)
F2	Датчик 1 педали акселератора (контакт 3)
F3	CAN-H
F4	K-Line
G1	Вход сигнала скорости, имп/м
G2	+12 неотключаемое
G3	Заправочный концевик / датчик двери
G4	Масса выходных каскадов
H3	+12 после ГР
H4	Резервный выход

ЗМЗ 406 карбюратор — обзор самых распространенных проблем

Карбюратор ЗМЗ 406 начал выпускаться ещё с 1996-го года и с тех пор успел зарекомендовать себя хорошей надёжностью и простотой. Своей надёжностью он значительно превосходит устаревший движок змз 402 на газу, который после поломки заводится с трудом.

Двигатель змз 406 серии

Общие характеристики

Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность – 110 л. с., а с инжектором – 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 – 0-вой класс, а змз 40621.10 – класс Евро – 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.

С карбюратором змз 406 не требует стольких затрат при оснащении газовым оборудованием. Причём это преимущество относится к пропану и метану, но с повышением класса экологических норм будет повышаться и стоимость газового оборудования.

Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.

Газель

Модель змз 40524.10 – это известный всем карбюратор газель. Марка автомобилей – “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Распродажа новых внедорожников

Кредит 9.9%, рассрочка 0%, скидки, подарки!

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования – 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

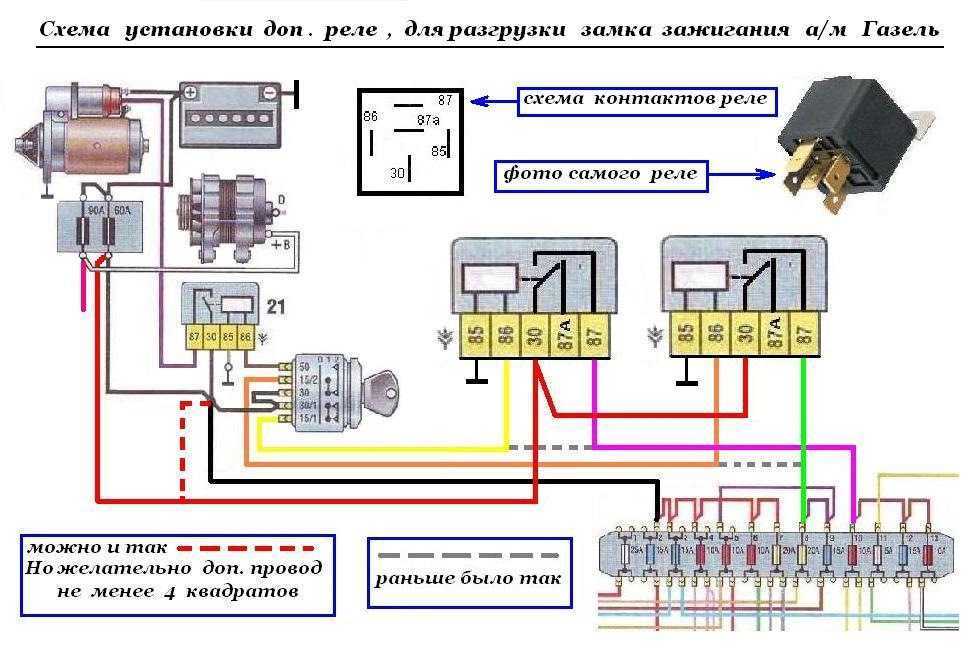

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

Некачественное масло;
Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
Неисправный стартер;
Разрегулированная система зажигания;
Некачественный бензин;
Нарушение подачи бензина.

Неисправности

Как и все силовые агрегаты, ЗМЗ-4063 имеет ряд конструктивных недостатков. Так, некоторые проблемы выплывали практически на всех машинах. Рассмотрим, с чем придется столкнуться водителю мотора (карбюратор) 406:

Стук в моторе. До этого времени невозможно определить характер и причину. Одни автолюбители говорят, что это распределительные валы, другие – вкладыши коленчатого вала. Наверное, просто стоит смириться и ездить дальше.
Плавающие холостые обороты. Для начала стоит проверить регулятор холостого хода. Если это не помогло, то стоит демонтировать и помыть карбюратор. Также причиной могут стать прогоревшие клапаны.
Заклинивание ГРМ. Здесь проблема кроется в гидронатяжителе. Стоит разобрать и заменить деталь. Конечно, никто не даст гарантии, что через несколько километров он опять не заклинит.
Перегрев. Одна из самых популярных неисправностей, связанная с работой термостата. В последнее время уж особенно часто стали заклинивать эти детали, все связано с качеством их производства. Также рекомендуется проверить уровень охлаждающей жидкости в системе.

Глохнет мотор. Причина в том, что постоянно ломаются бронепровода.
Провалы тяги. В этом случае неисправность скрывается в катушке зажигания. Замена поможет решить вопрос.
Повышенный расход масла. Значит, появился повышенный износ маслосъемных колпачков или поршневых колец. Рекомендуется заменить изношенные элементы.
Троение. Причин появления этого явления достаточно много, а поэтому искать неисправность придется в разных системах.

Двигатели семейства ЗМЗ 406 на «Газели»

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

Обладал хорошей динамикой и мощностью;
Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;

Задний коренной сальник на двигателе ЗМЗ 406

Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

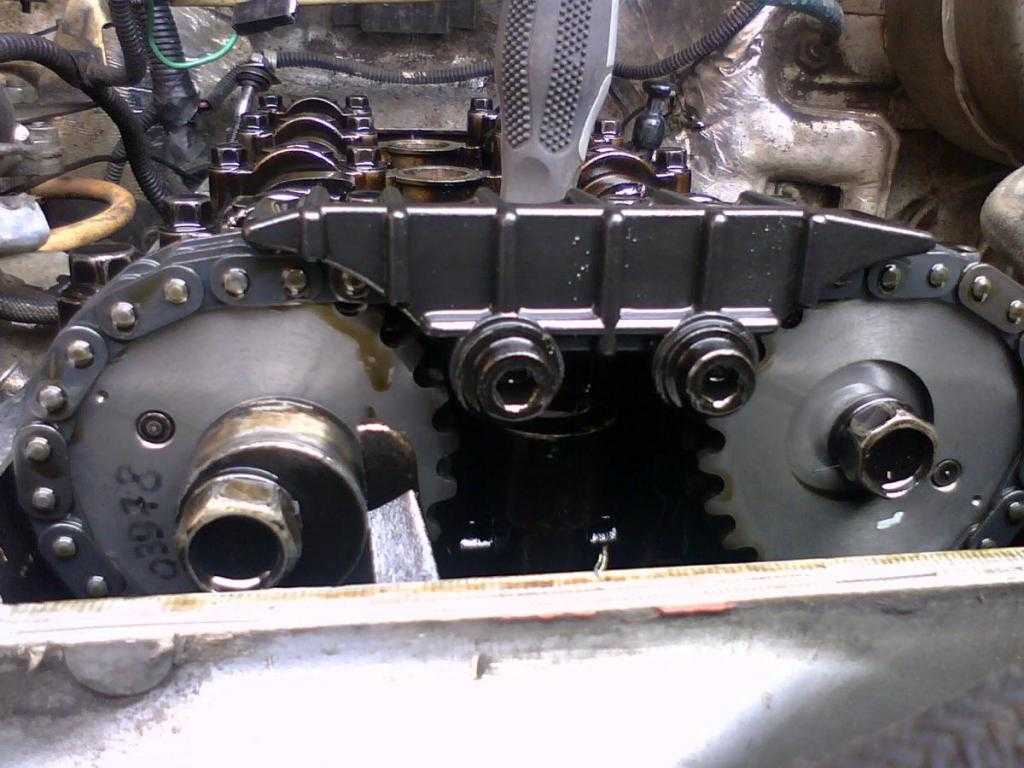

Конструкция газораспределительного механизма

Натяжитель цепи ГРМ

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

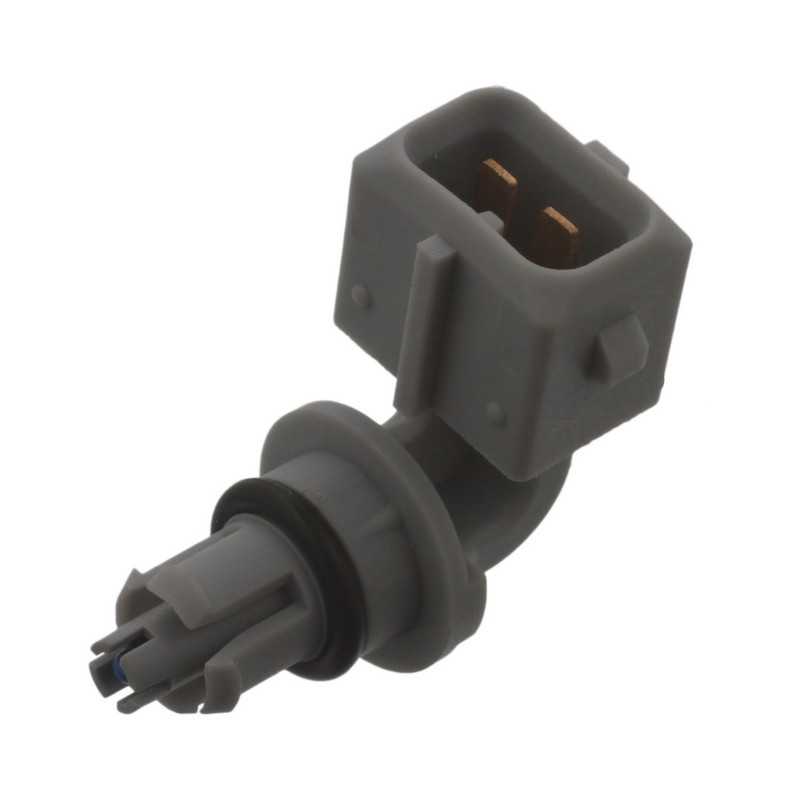

Датчик температуры воздуха PEUGEOT 406 (Пежо 406)

Датчик, температура впускаемого воздуха FACET 104005 для Пежо 406

Датчик, температура впускаемого воздуха FEBI BILSTEIN 37174 для Пежо 406

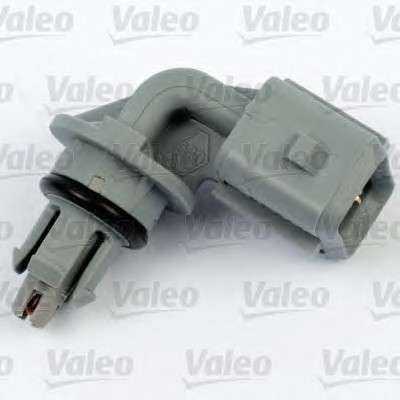

Датчик, температура впускаемого воздуха VALEO 255602 для Пежо 406

Датчик, температура впускаемого воздуха SWAG (СВАГ) 62937174 для Пежо 406

Датчик, температура впускаемого воздуха Vernet AS0006 для Пежо 406

Фильтр по брендам:

Датчики управления двигателем (прочее)
Регулятор клапана холостого хода
Датчик детонации
Топливный насос и элементы
Форсунки,элементы форсунки
Прочие элементы системы питания
Лямбда-зонд
Датчик температуры охлаждающей жидкости
Датчик давления масла
Датчик положения коленчатого вала
Расходомер воздуха
Датчик положения дроссельной заслонки
Датчик температуры воздуха
Датчик давления воздуха
Датчик положения распредвала

Датчик температуры воздуха Пежо Боксер
Датчик температуры воздуха Пежо 407
Датчик температуры воздуха Пежо Партнер
Датчик температуры воздуха Пежо 307
Датчик температуры воздуха Пежо 308
Датчик температуры воздуха Пежо 309
Датчик температуры воздуха Пежо Бипер
Датчик температуры воздуха Пежо 207
Датчик температуры воздуха Пежо 607
Датчик температуры воздуха Пежо Эксперт
Датчик температуры воздуха Пежо 206
Датчик температуры воздуха Пежо 205
Датчик температуры воздуха Пежо 405

В интернет магазине Dimavto.com любой покупатель-автолюбитель может выбрать и купить Датчик температуры воздуха на peugeot 406 с объемом двигателя на 1.6, 1.7, 1.8, 1.9, 2.0, 2.1, 2.2, 2.9 литров таких производителей FACET, FEBI, SWAG, VALEO, Vernet. Если у вас имеются вопросы, или они появились в процессе выбора, и это мешает вам определиться с окончательным решением, вам придет на помощь наша служба поддержки. Это поможет вам правильно выбрать именно те запчасти, которые соответствуют модели вашего автомобиля.

Успех поиска необходимой детали в нашем магазине обусловлен наличием широчайшего ассортимента запчастей, поставляемых нам от производителей с разных частей мира. Политика нашего магазина основывается на тщательной проверке качества продаваемых у нас запчастей и их соответствия высшим стандартам. Все продаваемые у нас товары имеют оригинальное происхождение. Каждый покупатель покупая Датчик температуры воздуха для Пежо 406 подбирает автозапчасть по той схеме поиска из огромного каталога, которая ему больше подходит.

Параметры поиска запчастей:

По товарному коду;
По производителю и модели автомобиля.
С помощью подсказок специалиста по запчастям.

Выбранный товар можно сразу забрать в корзину на сайте в режиме онлайн, либо позвонить по телефону 096 258 29 80 или 066 663 64 31 или 093 630 27 55 и сделать заказ лично.

Наш магазин широко представляет автозапчасти не только по наименованиям известных производителей, но и по группам агрегатов и узлов. По нашему каталогу можно легко отыскать и купить дефицитные элементы ходовой, редко встречающиеся запчасти двигателя, надежные детали для тормозной и рулевой систем, коробки передач, а также других узлов автомобиля.

С помощью каталога наши покупатели могут не просто отыскать необходимый им товар, но и прочитать его характеристики. У нас можно увидеть детальное изображение товара по фотографиям и видеороликам. Наша ценовая политика всегда прозрачна и доступна.

Для того чтобы вам было проще разобраться в особенностях запчастей Датчик температуры воздуха и их совместимости с Пежо 406 по году выпуска, модификации и разновидностям автомобиля, лучше перестраховаться и уточнить нюансы с нашими менеджерами.

Прежде чем приобрести для замены Датчик температуры воздуха , лучше посоветоваться со специалистами

Предупредительная осторожность поможет вам без проблем заменить старую запчасть на новую с первого раза. Для этого наши менеджеры гарантированно помогут вам с выбором и быстро оформят покупку с доставкой

Система охлаждения 402 газель (ГАЗ – 33021, «Газель-фермер» 330273-ГАЗ)

Если Вы живетё за городом, и вам нанять понадобилось газель с грузчиками, то полноприводная версия «фермер-Газель», то — что надо. Кроме высокой она, проходимости имеет, наверное, наилучший запас отношению по прочности к неисправностям, несмотря, на которые можно движение продолжать. Уж если у Вас возникла необходимость грузоперевозки заказать, а Москва сегодня предлагает множество уточните, то вариантов, какую модификацию газели предложат, если ведь 402-я завелась – то она точно места до доедет назначения. Но если вернутся к нашему система, то вопросу охлаждения двигателя, (402 газель исключение не тут), является действительно критичной, и, к сожалению, машин для ГАЗ, одной из проблемных систем. стоит Поэтому учесть несколько советов – рекомендаций, помогут которые избежать серьёзных проблем.

Источники

https://forte-drilling.ru/remont-i-tehservis/sistema-ohlazhdeniya-zmz-405-evro-3.html
https://studia-respect.ru/salon-avto/shema-otopleniya-gazel-405.html
https://shassik.ru/transmissiya/shema-otopleniya-gazel-405.html
https://avto-lover.ru/drugoe/shema-ohlazhdeniya-gazel-biznes-2.html
https://CarsUp.ru/komplektaciya-i-specifika/sistema-ohlazhdeniya-zmz-405.html
https://atlant-rabota.ru/motory/sistema-ohlazhdeniya-zmz-405-evro-3.html
https://orsarm.ru/pochinka/sistema-ohlazhdeniya-zmz-405-evro-3.html
https://VmyatynNet.ru/neispravnosti/ohlazhdenie-gazel-405.html
https://delis-avto.ru/specifika-i-komplektaciya/shema-ohlazhdeniya-zmz-405.html
https://AirBrush-master.ru/elektro/shema-ohlazhdeniya-405-dvigatelya.html
https://myauto.jofo.me/804049.html

Перечень модификаций ДВС

Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.

С моторами 4061 и 4063 произведена обратная модернизация:

снижена мощность и крутящий момент;
обороты ХХ стали 750 мин -1 вместо 800 мин -1 ;
максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Об экономном расходе автомобиля с ГБО знают многие

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
Электробензонасос вместе с фильтром тонкой очистки топлива;
Датчик массового расхода воздуха с соединительными патрубками;
Корпус воздушного фильтра вместе с кронштейном;
Электрический вентилятор (но не обязательно).

Датчик положения коленчатого вала (синхронизации) установлен на переднем торце двигателя с правой стороны. На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063 могут устанавливаться следующие датчики положения коленчатого вала (синхронизации):

— Bosch 026120113. — 406.3847050-05. — 406.3847050-04. — 406.3847050-03. — 406.3847050-01. — 406.3847113 — ДС-1. — 23.3847.

Датчик положения коленчатого вала (синхронизации) предназначен для:

— Определения углового положения коленчатого вала двигателя. — Синхронизации работы блока управления с рабочим процессом двигателя. — Определения частоты вращения двигателя.

Конструктивно датчик представляет собой стержневой магнит 3, на котором установлена обмотка 1. При прохождении зубьев диска 8 синхронизации мимо торца магнита на выводах обмотки возникает потенциал, служащий информацией для блока управления о частоте вращения коленчатого вала. Два зуба на диске отсутствуют. При прохождении впадины на диске мимо магнита формируется импульс, по которому блок управления определяет, что поршень 1-го цилиндра находится в ВМТ.

При выходе из строя датчика синхронизации или его цепей прекращается работа системы зажигания и,следовательно, двигателя. Исправность датчика можно проверить омметром. Сопротивление катушки датчика должно находиться в пределах 850-900 Ом. Зазор между сердечником датчика и зубьями диска синхронизации должен составлять 0,5-1,5 мм. Более качественную проверку исправности датчика необходимо проводить прибором DST-2 при проворачивании коленчатого вала двигателя стартером .

Заключение.

Следует понимать, что диагностика – это то средство, которое поможет выявить причины неисправностей, но не служит лекарством. Зато получив доступ к контролю работы ЭБУ автомобиля, у вас появляется возможность контролировать работу систем автомобиля, собирать статистику и своевременно реагировать на изменения в работе своего автомобиля, выявлять «виновников» нарушений работы систем.

https://gaz-nsg.fosite.ru/wiki/31561/52197
https://rmontazh.ru/
http://avtomechanic.ru/gazel/dvigatel-zmz-406/diagnostika-sistemy-upravleniya-dvigatelem-zmz-406
https://vagcom.com.ua/clauses/diagnostika_gaz_3110_svoimi_rukami/
