Управление и установка зажигания ZMZ 402: секреты и советы
двигатель ЗМЗ 402 является одним из продуктов российского автопрома, широко применяемым в автомобильной промышленности. Эти силовые агрегаты были оснащены индивидуальными моделями автомобилей «Волга», «УАЗ», «Газель». Двигатель будет правильно установлен, чтобы обеспечить правильную работу двигателя зажигание
. В этой статье мы объясним, как установить распределитель на двигатель 402 и что нужно учитывать при выполнении задачи.
Что тебе нужно знать
Для того, чтобы правильно отрегулировать и отрегулировать зажигание ZMZ 402, необходимо знать некоторые нюансы работы блок питания. Такие двигатели оснащены бесконтактным распределителем, дополненным генератором управляющего сигнала и оснащенным предыдущими регуляторами. вакуумными и центробежными (по видео. смотри Vidik).
Распределитель предназначен для выполнения определенных функций:
- определяет момент возникновения искры;
- передает сигналы высокого напряжения на цилиндры блок питания , с учетом их рабочего порядка.
Для правильного распределения импульсов используется ползун, установленный на шкиве механизма. Слайдер оснащен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи катушки зажигания катушки зажигания, преобразовывая сигналы управления от контроллера в сигналы тока короткого замыкания.
Проблема

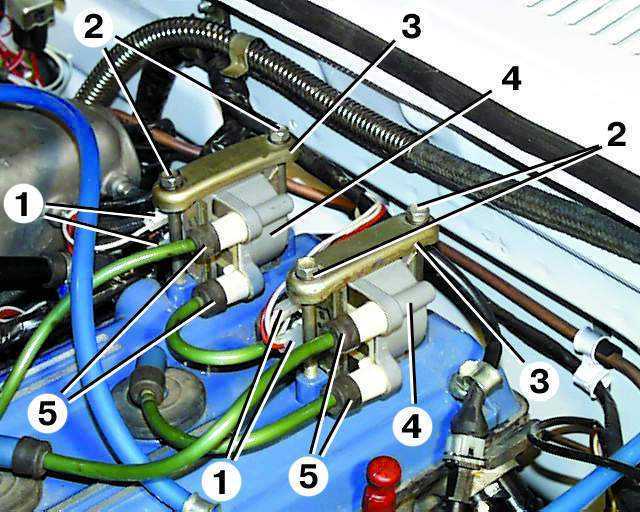

На большинстве двигателей, где стоят индивидуальные катушки, эта запчасть является достаточно долгоиграющей. Но, на УАЗе и Газели, как всегда есть, НО. На двигателях и прошивках других машин, которые мне встречались, работает следующий алгоритм. Допустим начинает умирать свеча и появляются пропуски зажигания. Как только мозги получают множественный сигнал об этом, они включают «чек энджин», а потом если данная ошибка не пропадает, отключают катушку. На наших двигателях и некоторых прошивках ЭБУ, в случае пропусков, катушка зажигания змз 409, 405 не отключается. Далее следует «поломка» катушки и ее выход из строя. Причина как правило, просто перегрев, поскольку энергию девать некуда.
Возможные неисправности катушки зажигания 406.3705
- Лампа неисправности горит после включения неисправности. Самодиагностика блока фиксирует коды неисправности 91…94(98), или 231…234(238), или 241…244(248).
- Двигатель работает с перебоями («двоение»). Лампа неисправности горит. Самодиагностика блока фиксирует коды неисправности 91…94(98), или 231…234(238), или 241…244(248).
- проверьте исправность цепей катушки зажигания 1(27б) или 2(27в)
- проверьте исправность и, при необходимости, замените катушку зажигания на исправную. После установки новой катушки проверьте испраность соответствующего силового канала блока управления.
Коды неисправности катушки зажигания 406.3705
| Код неисправности | Наименование неисправности | Условия определения |
|---|---|---|
| 091 | КЗ нагрузки в цепи 1 зажигания (КЗ-1,4) | При работе ДВС |
| 092 | КЗ нагрузки в цепи 2 зажигания (КЗ-2,3) | При работе ДВС |
| 093 | КЗ нагрузки в цепи 3 зажигания (КЗ-2,3) | При работе ДВС |
| 094 | КЗ нагрузки в цепи 4 зажигания (КЗ-1,4) | При работе ДВС |
| 231 | Обрыв цепи 1 зажигания | При работе ДВС |
| 232 | Обрыв цепи 2 зажигания | При работе ДВС |
| 233 | Обрыв цепи 3 зажигания | При работе ДВС |
| 234 | Обрыв цепи 4 зажигания | При работе ДВС |
| 241 | КЗ на массу цепи 1 зажигания | При работе ДВС |
| 242 | КЗ на массу цепи 2 зажигания | При работе ДВС |
| 243 | КЗ на массу цепи 3 зажигания | При работе ДВС |
| 244 | КЗ на массу цепи 4 зажигания | При работе ДВС |
Принцип работы бесконтактного зажигания
После начала вращения коленчатого вала срабатывает датчик, который посылает сигналы на коммутатор транзисторного типа.
Контроллер обрабатывает данные и подает сигналы на контакты обмотки катушки.
После остановки подачи сигнала во вторичной обмотке генерируется высоковольтный импульс, подающийся на центральный контакт механического трамблера.
Вращающийся бегунок (установлен на валике поверх сенсора) раздает питание на свечи (в соответствии с последовательностью вспышек в цилиндрах двигателя).
… о работе системы
В схему входит центробежный регулятор, позволяющий корректировать угол опережения подачи искры при наборе оборотов. Дополнительный вакуумный корректор предназначен для изменения угла в зависимости от нагрузки на силовой агрегат.
Принцип действия бесконтактного зажигания с механическим трамблером не зависит от способа подачи топливной смеси в цилиндры и места изготовления автомобиля. Система встречается как на карбюраторных моторах, так и на силовых установках с системой впрыска бензина.
Подача сигнала датчиком Холла
Датчик Холла использует в работе эффект формирования поперечного напряжения в пластине из проводника или полупроводника под влиянием магнитного поля. Металлическая пластина с прорезями (количество равняется числу цилиндров) вращается между магнитом и чувствительным элементом датчика синхронно с коленчатым валом двигателя.
Сформированные в момент прохождения прорези импульсы тока усиливаются и фиксируются коммутатором.
Преимущества и недостатки бесконтактного зажигания
Основные преимущества бесконтактной системы зажигания:
- ускорение пуска холодного мотора;
- стабилизация работы вне зависимости от частоты вращения;
- снижение расхода топлива и токсичности выхлопа;
- увеличение срока службы свечей;
- снижение нагрузки на бортовую сеть автомобиля.
Недостатки бесконтактного зажигания:
- дополнительные электронные компоненты снижают надежность системы;
- увеличенная цена запчастей.
Снижение расхода топлива одно из преимуществ бесконтактной системы зажигания.
Схема электропроводки Газель 406: особенности устройства
Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.
Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.
Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063.
Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.
Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.
Технические отличия
Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.
Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:
- Другая форма соединительных колодок;
- Иная схема подключения приборов;
- Другой вольтаж.
Система питания
Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:
- Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
- Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
- Работа форсунок регулируется с помощью соединительной проводки.
Система охлаждения
Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:
- Устанавливается электровентилятор на радиатор охлаждения;
- Осуществляется замена жгута проводки моторного отсека.
Система управления впрыском топлива
Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.
Замена проводки
Совет: замена работоспособных контрольных приборов на панели из-за новых разъемов неоправданная.
Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.
Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.
Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:
- проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
- соединяются с помощью клемм электронные компоненты и контрольные приборы;
- проверяется с помощью тестеров вольтаж и правильность подключения.
После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.
Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля
Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок
Особенности устройства катушки зажигания
Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена вторичная обмотка. Обе они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.
Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, на устройство импульсы низкого напряжения подаются от управляющего модуля. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

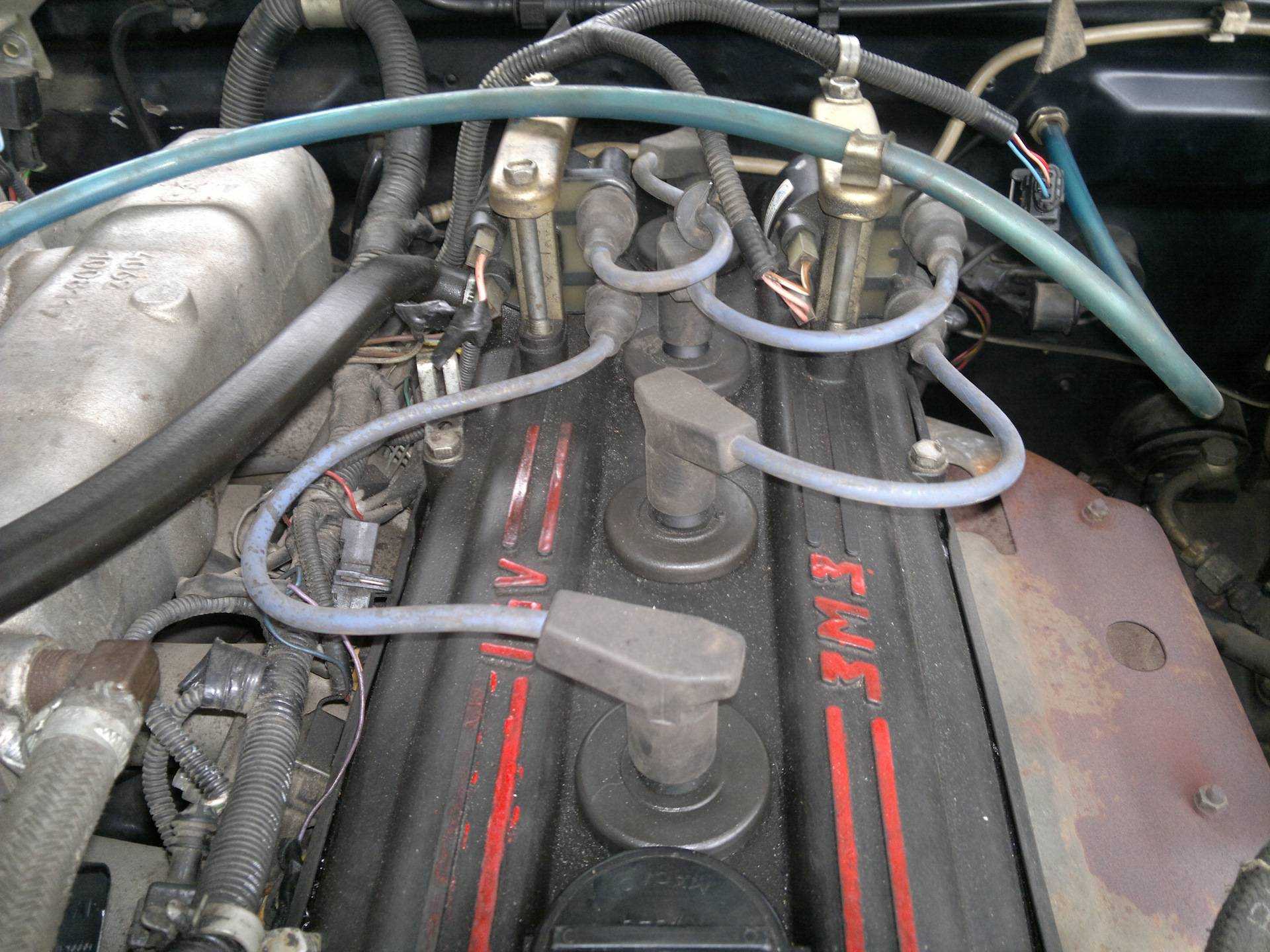

Катушка зажигания змз 409, 405, установка

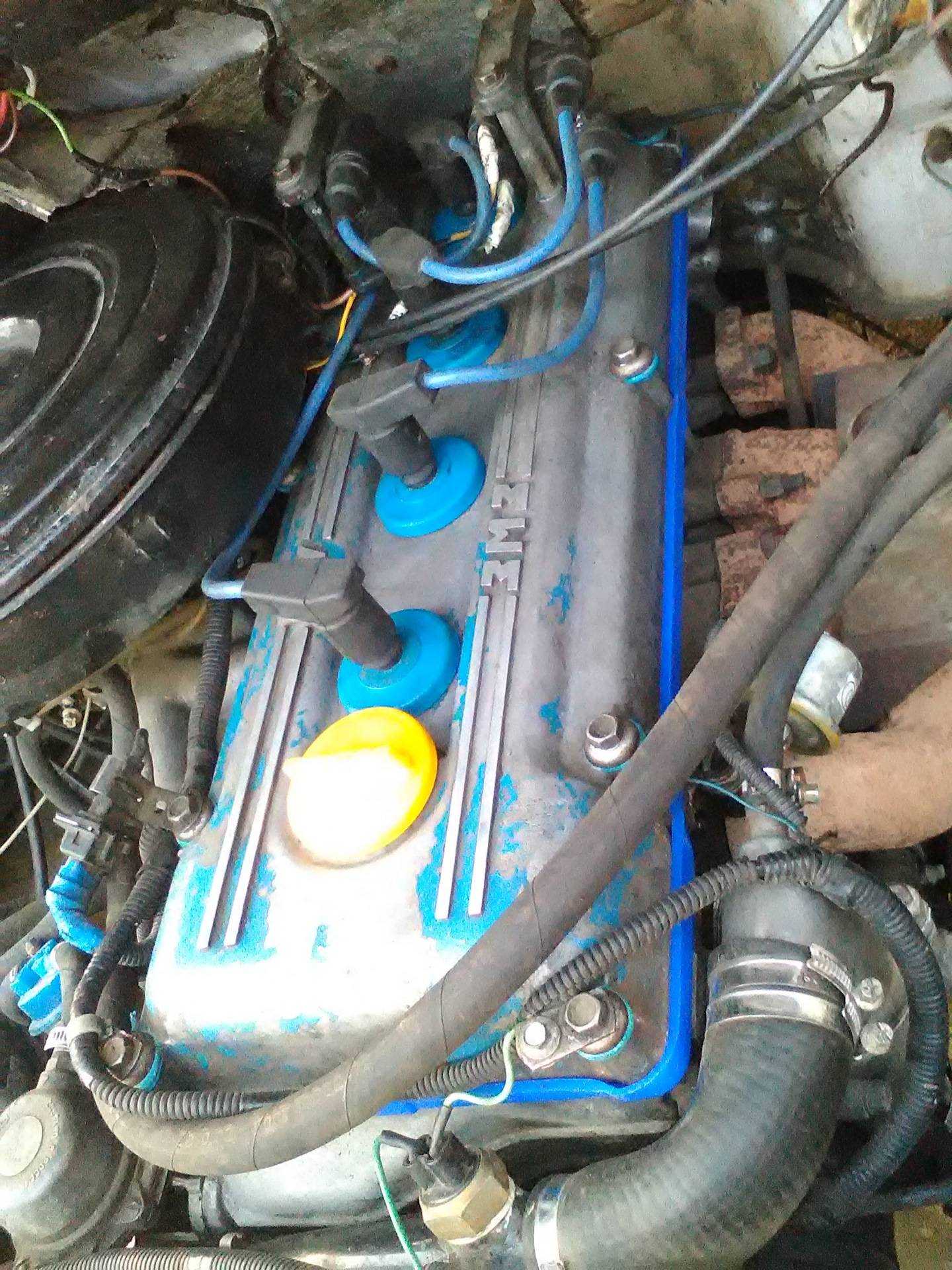

Индивидуальные катушки зажигания, как правило находятся в глубоких «колодцах». Учитывая, что они закрыты, от попадания влаги сверху, резиновой шляпой, температура внутри данного колодца достаточно большая. Результат: прилипание резиновой «юбочки» катушки к изолятору свечи, причем иногда просто намертво. Иногда процесс демонтажа заканчивается разрывом резинового корпуса. Были случаи, когда при снятии катушки, я понимал, что без хирургии тут уже не обойтись и просто брал с клиентов расписку о том, что «возможна поломка запчасти». Чтобы избежать этого пассажа, я рекомендую при монтаже использовать высокотемпературную диэлектрическую смазку. Производителей данной смазки достаточно много. Я лично, предпочитаю работать с немецкой и американской химией. И те, и другие достаточно далеко ушли от остальных в данных областях. Уже много лет пользуюсь смазкой производителя Permatex (USA). На вид тюбик очень маленький, но при грамотном использовании, его хватает для монтажа катушек на нескольких двигателях. Электронщики делились ссылками на аналоги данных смазок, которые продаются в магазинах «электронных компонентов». Но к сожалению, я не нашел данных по рабочим температурам смазок. А это для наших условий эксплуатации, очень важная характеристика.
Как проверить катушку зажигания 406.3705 ?
Когда начинает барахлить катушка зажигания, то это нельзя понять по искре на свече зажигания. Искра может быть очень хорошей. Но при этом будет неисправна катушка зажигания. Дело в том, что срабатывание одного цилинра, даже на холостых оборотах, происходит за долю секунды, за миллисекунды. При оборотах на холостом ходу в 900 об/мин, один цилинр срабатывает за 67 милисекунды. В 1 секунде 1000 милисекунд. Поэтому наш глаз не может уловить пропуск на свече. И нам кажется что катушка зажигания исправна.
Чтобы проверить катушку зажигания на исправность, для начала проведите самодиагностику двигателя. Если на автомобиле не установлен жидкокристаллический дисплей то самодиагностика проводится в следующей последовательности:
Для пуска режима самодиагностики блока управления МИКАС-7.2 замкните на неработающем двигателе перемычкой ХР1 контакты 10 (L-линия) и 12 масса диагностического разъема XS1 (Рис.4.58) и после этого включите зажигание автомобиля.
Для индентификации режима самодиагностики блок управления сначала выводит на диагностическую лампу (Чек) код «012». Выводится цифра 12 следующим образом: одно включение лампы — первая цифра «1»; короткая пауза и далее два включения подряд, вторая цифра (Цифра 2). Код 12 повторяется трижды. Далее выводится последовательно три серии накопленных кодов неисправностей, разделенных паузами. Затем следует длинная пауза и цикл вывода кодов повторяется снова.
Если в ОЗУ блока управления нет накопленных кодов неисправностей — выдается на диагностическую лампу только серия кодов «012» или «012» и «062».
Если после запуска режима самодиагностики код «012» не выдается, необходимо проверить правильное положение перемычки ХР1 на диагностическом разъеме и целостность цепей жгута проводов ЭСУД от диагностического разъема к разъему блока управления.
Проверка катушки зажигания с помощью Мультиметра
- Включаем мультиметр в режим проверки диодов:
- Подсоединяем провода к выводам № 1 и 2 катушки зажигания 406.3705 . К данным выводам подходят тонкие провода от блока управления и замка зажигания.
Проверяем целостность первичной обмотки катушки зажигания. Если слышен писк в мультиметре, это значит первичная обмотка цела. Если звука нет и на дисплее мультиметра ничего нет, значит есть обрыв в обмотке катушки зажигания. Такую катушку зажигания необходимо заменить. - Подсоединяем один провод к любому выводу первичной обмотки катушки зажигания, к выводу №1 или №2, а второй провод от мультиметра подсоединяем к корпусу двигателя (Проверяем замыкание на массу). Проверяем замыкание первичной обмотки катушки зажигания на массу двигателя. Если мультиметр подает сигнал, значит есть пробой первичной обмотки катушки зажигания на массу. Такую катушку зажигания необходимо заменить.
- По аналогии проверки первичной обмотки катушки зажигания, обмотки малого напряжения, проверяем вторичную обмотку катушки зажигания, обмотку высокого напряжения. Проверяем в тойже последовательности. Сначала проверяем на обрыв вторичную обмотку катушки зажигания, подсоединяя провода от мультиметра к контактам подключения высоковольтных проводов от свечей зажигания. Если обнаруживается разрыв во вторичной обмотке катушки зажигания, то такую катушку необходимо заменить. Затем проверяем вторичную обмотку катушки зажигания на замыкание, на массу (На пробой). Присоединяем один конец от мультиметра к выходу любого высоковольтного провода катушки зажигания, а второй на корпус двигателя. Если обнаруживается пробой вторичной обмотки катушки зажигания на массу двигателя, то такую катушку зажигания необходимо заменить.
Выше изложенные проверки катушки зажигания можно проводить, как на установленной катушки зажигания на двигателе, так и на снятой с него.
Как самостоятельно установить зажигание?
Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.
Устанавливать момент нужно так:
- На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
- Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
- Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
- Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
- После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
- Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.
Диагностические коды неисправностей комплексной системы управления
| Код | Описание диагностируемых неисправностей |
| 12 | Начальный код вывода диагностической информации (всегда первый). |
| 13 | Низкий уровень сигнала с датчика расхода воздуха |
| 14 | Высокий уровень сигнала с датчика расхода воздуха |
| 15 | Низкий уровень сигнала с датчика абсолютного давления |
| 16 | Высокий уровень сигнала с датчика абсолютного давления |
| 17 | Низкий уровень сигнала с датчика температуры воздуха |
| 18 | Высокий уровень сигнала с датчика температуры воздуха |
| 21 | Низкий уровень сигнала с датчика температуры ОЖ |
| 22 | Высокий уровень сигнала с датчика температуры ОЖ |
| 23 | Низкий уровень сигнала с датчика положения дроссельной заслонки |
| 24 | Высокий уровень сигнала с датчика положения дроссельной заслонки |
| 25 | Низкий уровень напряжения в бортовой сети автомобиля |
| 26 | Высокий уровень напряжения в бортовой сети автомобиля |
| 31 | Низкий уровень с первого корректора СО |
| 32 | Высокий уровень с первого корректора СО |
| 33 | Низкий уровень сигнала со второго корректора СО |
| 34 | Высокий уровень сигнала со второго корректора СО |
| 35 | Низкий уровень сигнала с первого LAMDA — зонда |
| 36 | Высокий уровень сигнала с первого LAMDA — зонда |
| 37 | Низкий уровень сигнала со второго LAMDA — зонда |
| 38 | Высокий уровень сигнала со второго LAMDA — зонда |
| 41 | Неисправность в цепи первого датчика детонации |
| 43 | Низкий уровень сигнала обратной связи клапана рециркуляции |
| 44 | Высокий уровень сигнала обратной связи клапана рециркуляции |
| 45 | Низкий уровень сигнала обратной связи клапана адсорбера |
| 46 | Высокий уровень сигнала обратной связи клапана адсорбера |
| 51 | Неисправность 1 блока управления (БУ) |
| 52 | Неисправность 2 БУ |
| 53 | Неисправность датчика синхронизации. |
| 54 | Неисправность датчика фазы |
| 55 | Неисправность датчика скорости автомобиля |
| 61 | Неисправность 3 БУ |
| 62 | Неисправность оперативной памяти БУ |
| 63 | Неисправность постоянной памяти БУ |
| 64 | Неисправность при чтении энергонезависимой памяти БУ |
| 65 | Неисправность при записи в энергонезависимую память БУ |
| 71 | Низкая частота вращения двигателя на х/ходу |
| 72 | Высокая частота вращения двигателя на х/ходу |
| 73 | Бедная смесь при регулировании по первому LAMDA -зонду |
| 74 | Богатая смесь при регулировании по первому LAMDA -зонду |
| 75 | Бедная смесь при регулировании по второму LAMDA -зонду |
| 76 | Богатая смесь при регулировании по первому LAMDA -зонду |
| 81 | Максимальное смещение УОЗ при регулировании по детонации в первом цилиндре |
| 82 | Максимальное смещение УОЗ при регулировании по детонации во втором цилиндре |
| 83 | Максимальное смещение УОЗ при регулировании по детонации в третьем цилиндре |
| 84 | Максимальное смещение УОЗ при регулировании по детонации в четвертом цилиндре |
| 91 | Неисправность в цепи управления зажиганием 1-го цилиндра |
| 92 | Неисправность в цепи управления зажиганием 2-го цилиндра |
| 93 | Неисправность в цепи управления зажиганием 3-го цилиндра |
| 94 | Неисправность в цепи управления зажиганием 4-го цилиндра |
| 99 | Неисправность формирователя высокого напряжения |
| 131 | Неисправность форсунки 1-го цилиндра (КЗ ) |
| 132 | Неисправность форсунки 1-го цилиндра (обрыв) |
| 133 | Неисправность форсунки 1-го цилиндра (КЗ на землю) |
| 134 | Неисправность форсунки 2-го цилиндра (КЗ) |
| 135 | Неисправность форсунки 2-го цилиндра (обрыв) |
| 136 | Неисправность форсунки 2-го цилиндра (КЗ на землю) |
| 137 | Неисправность форсунки 3-го цилиндра (КЗ) |
| 138 | Неисправность форсунки 3-го цилиндра (обрыв) |
| 139 | Неисправность форсунки 3-го цилиндра (КЗ на землю) |
| 141 | Неисправность форсунки 4-го цилиндра (КЗ) |
| 142 | Неисправность форсунки 4-го цилиндра (обрыв) |
| 143 | Неисправность форсунки 4-го цилиндра (КЗ на землю) |
| 161 | Неисправность обмотки 1 РДВ (КЗ) |
| 162 | Неисправность обмотки 1 РДВ (обрыв) |
| 163 | Неисправность обмотки 1 РДВ (КЗ на землю) |
| 164 | Неисправность обмотки 2 РДВ (КЗ) |
| 165 | Неисправность обмотки 2 РДВ (обрыв) |
| 166 | Неисправность обмотки 2 РДВ (КЗ на землю) |
| 167 | Неисправность в цепи управления реле бензонасоса (КЗ) |
| 168 | Неисправность в цепи управления реле бензонасоса (обрыв) |
| 169 | Неисправность в цепи управления реле бензонасоса (КЗ на землю) |
| 171 | Неисправность цепи клапана рециркуляции (КЗ) |
| 172 | Неисправность цепи клапана рециркуляции (обрыв) |
| 173 | Неисправность цепи клапана рециркуляции (КЗ на землю) |
| 174 | Неисправность в цепи клапана адсорбера (КЗ) |
| 175 | Неисправность в цепи клапана адсорбера (обрыв) |
| 176 | Неисправность в цепи клапана адсорбера (КЗ на землю) |
| 177 | Неисправность цепи управления главного реле (КЗ) |
| 178 | Неисправность цепи управления главного реле (обрыв) |
| 189 | Неисправность цепи управления главного реле (КЗ на землю) |
| 181 | Неисправность цепи лампы неисправности (КЗ) |
| 182 | Неисправность цепи лампы неисправности (обрыв) |
| 183 | Неисправность цепи лампы неисправности (КЗ на землю) |
| 184 | Неисправность в цепи тахометра (КЗ) |
| 185 | Неисправность в цепи тахометра (обрыв) |
Схема подключения замка зажигания, катушки, свечей и модуля на Газели с 402 и 406 двигателем
Зажигание автомобиля – это совокупность устройств и приборов, которые обеспечивают воспламенение горючей смеси в цилиндрах в соответствии режимам работы двигателя. Я расскажу вам, что собой представляет эта катушка, насколько важна ее правильная работа для системы зажигания. Рассмотрим, как выглядит схема подключения катушки зажигания, и собственно, из чего она состоит.
статьи
- 1 Как подключить катушку
- 2 “Схема подсоединения катушки зажигания”
Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.
Основные этапы работы СЗ:
- накопление низковольтного заряда;
- преобразование его в высоковольтный;
- распределение импульса по соответствующим свечам в определенном порядке;
- создание искры на электродах свечей;
- возгорание горючей смеси.
Распиновка контактов замка зажигания Газели
Порядок зажигания
Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:
- сначала смесь воспламеняется в первом цилиндре;
- затем икра подается на третий;
- после этого — на четвертый цилиндр;
- последним в работу вступает второй цилиндр.
Основные элементы СЗ
Вкратце об основных компонентах СЗ:
- модуль зажигания, включающий в себя несколько катушек;
- коммутаторное устройство;
- распределительный механизм;
- свечи;
- свечные наконечники;
- элементы соединения свечей с катушкой — высоковольтные кабеля.
Замена проводки на автомобиле Газель
Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:
- Вследствие естественного износа проводов;
- Расслоения изоляции из-за естественного старения;
- Механических повреждений (перегибы, задиры);
- Коротких замыканий в той или иной электроцепи;
- Окисления контактов и разъемов.
Дополнительные материалы для замены
Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:
- Высоковольтные провода;
- Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
- Катушка зажигания;
- Реле уровня заряда АКБ;
- Контактная группа блока предохранителей;
- Замок зажигания.
Места, требующие монтажных работ
Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).
Салон Газели с разобранной приборной панелью
Однако, по сложности, работы по замене подразделяются на зоны ответственности:
- Подкапотное пространство;
- Салон автомобиля;
- Задняя часть кузова.
Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.
Каким образом работает система зажигания
Система у моделей с 402 мотором функционирует аналогично тем системам, которые установлены на машинах с 406 двигателем или в пятиместном транспорте. Основные задачи, выполняемые установкой, базируются на аккумуляции и последующей трансформации напряжения из низковольтного в высоковольтное. Для этого используются катушки.
Преобразованное от катушки напряжение отправляется к вкрученным в блок свечам. Между свечными электродами формируется искра, от которой происходит воспламенение горючей смеси. Главными этапами для системы зажигания Газели являются:
- формирование достаточного заряда с низким вольтажом;
- поднятие заряда до высоких значений;
- перераспределение импульса между свечами в заданной производителем последовательности;
- искрообразование на кончиках свечных электродов;
- своевременное воспламенение топливовоздушной смеси.
Детали и запасные части, техническое обслуживание, сервис и ремонт
Автомобили УРАЛ
- УРАЛ-4320, 5557
- Двигатель ЯМЗ-236
- __________________
- КАРТА САЙТА
Система зажигания автомобилей ГАЗ-53, 3307
Система зажигания ГАЗ-53, ГАЗ-3307 — батарейная, бесконтактная транзисторная с напряжением в первичной цепи 12В, состоит из источников электрического тока, катушки зажигания, добавочного резистора, коммутатора, распределителя зажигания, свечей зажигания, наконечников свечей, выключателя зажигания и проводов низкого и высокого напряжения.
Рис.1. Схема системы зажигания ГАЗ-53, ГАЗ-3307
А — к стартеру; 1 — катушка зажигания; 2 — первичная обмотка; 3 — вторичная обмотка; 4 — аккумуляторная батарея; 5 — указатель тока; 6 — дополнительное реле стартера; 7 — добавочный резистор; 8 — выключатель зажигания и стартера; 9 — помехоподавительный резистор; 10 — свеча зажигания; 11 — распределитель-датчик; 12 — помехоподавительный резистор бегунка; 13 — обмотка распределителя; 14 — постоянный магнит; 15 — коммутатор; R1— резистор МЛТ-8,2кОм;R2 — резистор МЛТ-1, R3 — резистор МЛТ; R4 — резистор МЛТ-82 кОм; R5 — резистор МЛТ-62 Ом; R6 — резистор МЛТ-200 Ом; R7, R8 — резисторы МЛТ-47кОм;С2 — конденсатор К73-17-250В-0Д; СЗ — конденсатор К73-17-4008-1; С4, С5— конденсаторы К73-17-250В-0.047 мкФ; С6 — конденсатор К50-29-160В-10; С7 — конденсатор КЛ-2-И20-500В-1000; VI — диодыКДЮ2БилиКД4 521А; V2 — диоды КД209А или КД212А; V3 — транзистор КТ 848 А; V4, V5 — транзисторы КТ630Б или КТ653Б; V7 — диод 102Б
Надежная и экономичная работа двигателя зависит от бесперебойной работы системы зажигания ГАЗ-53. Для устранения радиопомех, вызываемых системой зажигания, провода высокого напряжения имеют распределенное сопротивление, а наконечники свечей— подавительные резисторы. Схема системы зажигания показана на рис.1.
Техническая характеристика системы зажигания автомобилей ГАЗ-53, ГАЗ-3307
Порядок зажигания ГАЗ-53 — 1 — 5 — 4 — 2—6 — 3 -7 — 8 Тип распределителя зажигания (трамблер) — 24.3706 Частота вращения валика распределителя в 1 мин с бесперебойным искра-образованием при работе с катушкой зажигания Б116 на трехэлектродный разрядник при искровом промежутке 7 мм, мин-1 — 20 — 2300 Направление вращения валика распределителя зажигания (трамблер) — по часовой стрелке Катушка зажигания — Б116 Свечи зажигания — А11 Величина искрового промежутка в свечах, мм — 0,8 — 0,95 Добавочный резистор — 14.3729 Коммутатор — 13.3734 или 13.3734-01 Наконечник свечи — 35.3707200 Сопротивление наконечника, кОм — 4 — 7
Катушка зажигания ГАЗ-53, ГАЗ-3307 (Б 116) служит для преобразования тока низкого напряжения в ток высокого напряжения.
Катушка зажигания Б 116 представляет собой трансформатор, на железном сердечнике которого намотаны вторичная, а сверху ее первичная обмотки. Сердечник с обмотками установлен в герметичном стальном корпусе, наполненном маслом и закрытом высоковольтной пластмассовой крышкой.
Сопротивление обмоток при температуре 15 — 35°С: первичной 0,43 Ом, вторичной 13 000 — 13 400 Ом.
Техническое обслуживание зажигания ГАЗ-53, ГАЗ-3307
Для предохранения от возможного пробоя пластмассовой крышки катушку необходимо очистить от грязи, пыли и масла, проверить надежность крепления проводов высокого и низкого напряжений.
При неработающем двигателе нельзя оставлять включенным зажигание во избежание перегрева катушки, приводящего к выходу ее из строя. Применение других типов катушек зажигания недопустимо.
Причинами неисправности катушки зажигания могут быть: пробой изоляции; междувитковое замыкание; сколы и трещины пластмассовой крышки; прогар крышки, катушки зажигания из-за недосыла высоковольтного провода в гнездо.
В обмотках катушки зажигания дефекты чаще всего появляются из-за их перегрева и работе с увеличенными зазорами свечей. Перегрев происходит главным образом при включенном зажигании и незаведенном двигателе.
Прежде чем снять катушку зажигания ГАЗ-53, ГАЗ-3307 для замены, следует убедиться в исправности и надежности присоединения проводов к выводам катушки. Проверять катушку следует на специальном стенде совместно с транзисторным коммутатором, добавочным резистором и распределителем.
Исправная катушка зажигания должна обеспечивать бесперебойное искрообразование на трехэлектродном игольчатом разряднике с искровым зазором в 7 мм от 20 до 2300 мин»1 валика-распределителя и окружающей температуре 25°С. Если катушка не удовлетворяет этим требованиям, ее следует заменить.
Как работает инжекторный мотор?
Принцип работы заключается в подаче топлива через форсунки, регулируемые электронным блоком управления (ЭБУ). Контроллер отслеживает параметры состояния силовой установки, рассчитывает потребность в подаче и количестве горючего, обеспечивает корректировку поступления топлива посредством длительности импульса.
ЭБУ способен оценивать результаты расчетов и команд, а также запоминать выполненные ранее манипуляции, согласовывая дальнейшее действие с ним. Процесс интеллектуального развития блока происходит беспрерывно и длится на протяжении всего периода эксплуатации авто. Подача топлива в автомобиле «Газель-405» (двигатель инжектор) может осуществляться двумя способами:
- Синхронный вариант — при фиксированном положении коленвала.
- Асинхронная подача — независимо от вращения коленчатого вала.
