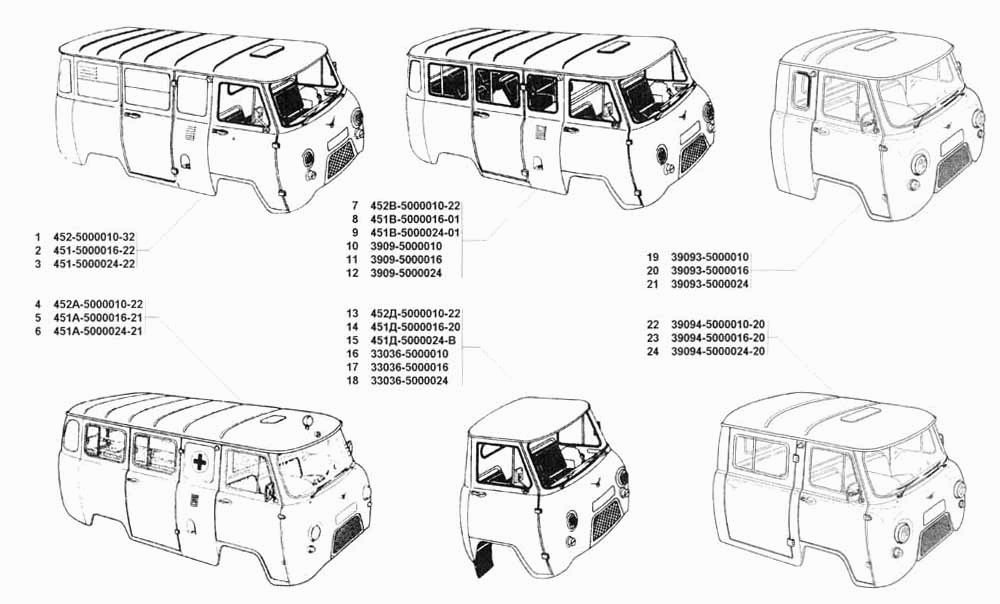

Платформа для конвейерных моделей

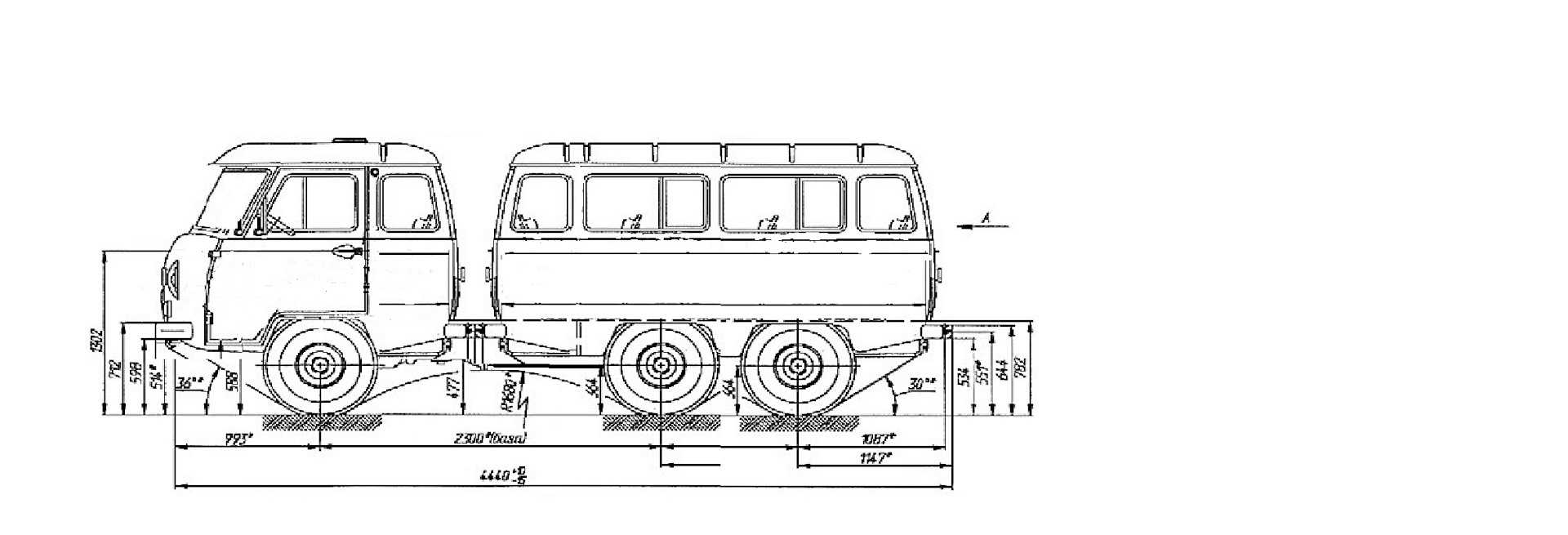

Ставшая знаменитой «Буханка», благодаря своему цельнометаллическому кузову модель «452» послужила платформой для создания целой линейки транспортных средств:

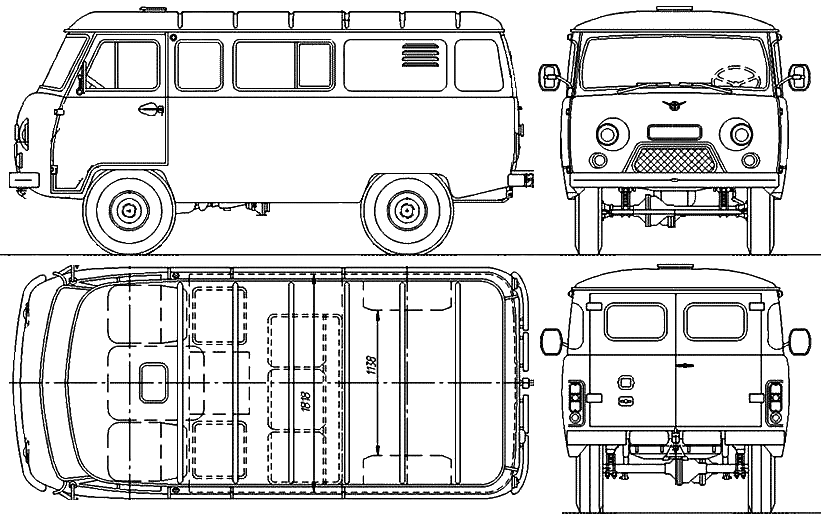

- УАЗ 2206 – микроавтобус, рассчитанный на 11 человек;

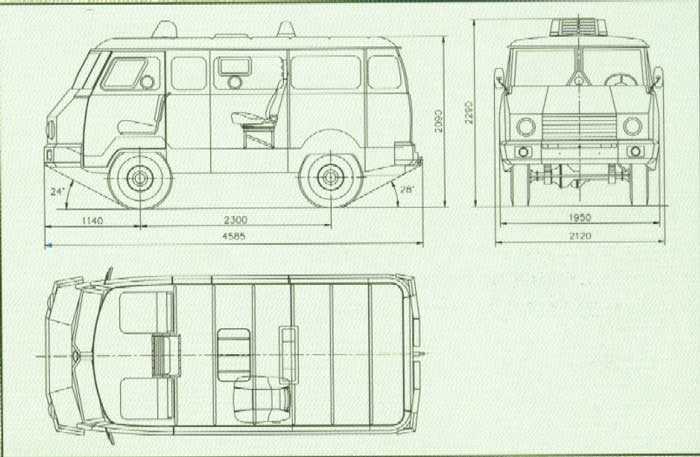

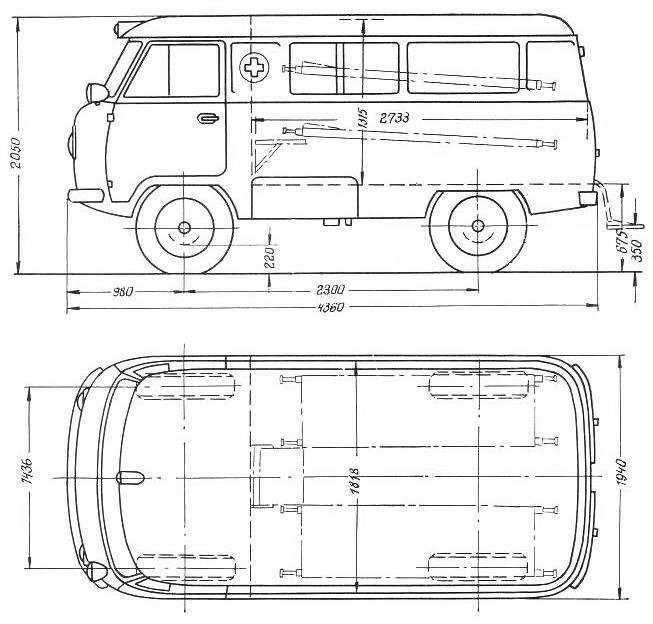

- УАЗ 3962 – автомобиль для службы скорой медицинской помощи;
- УАЗ 396255 – гражданская модификация санитарного авто для нужд сельской местности;
- УАЗ 39099 – продвигается под именем «Фермер». Рассчитан на 6 пассажиров и 450 кг груза;

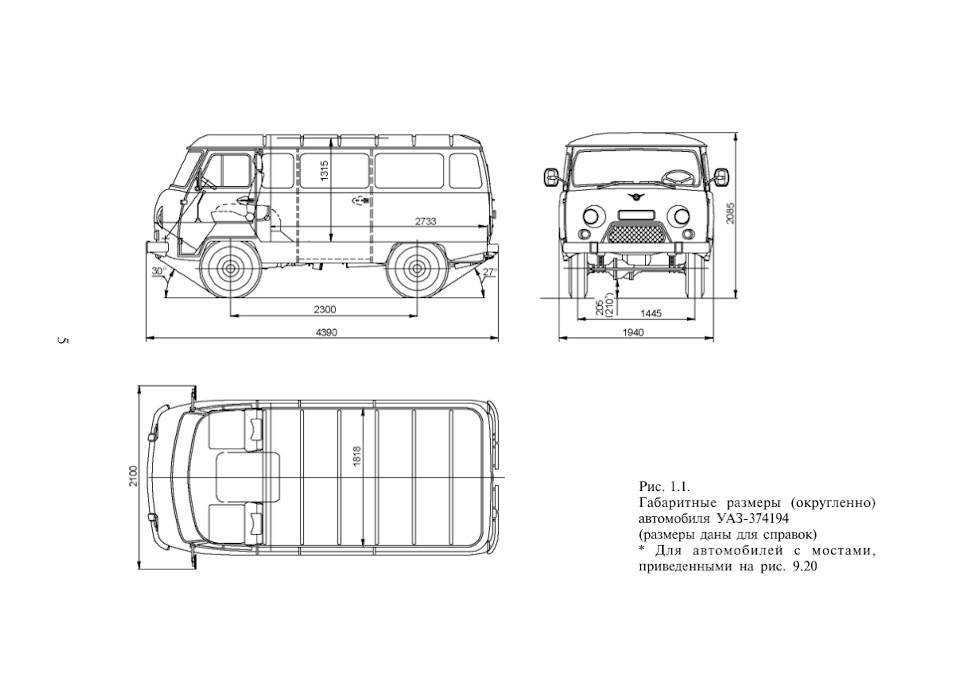

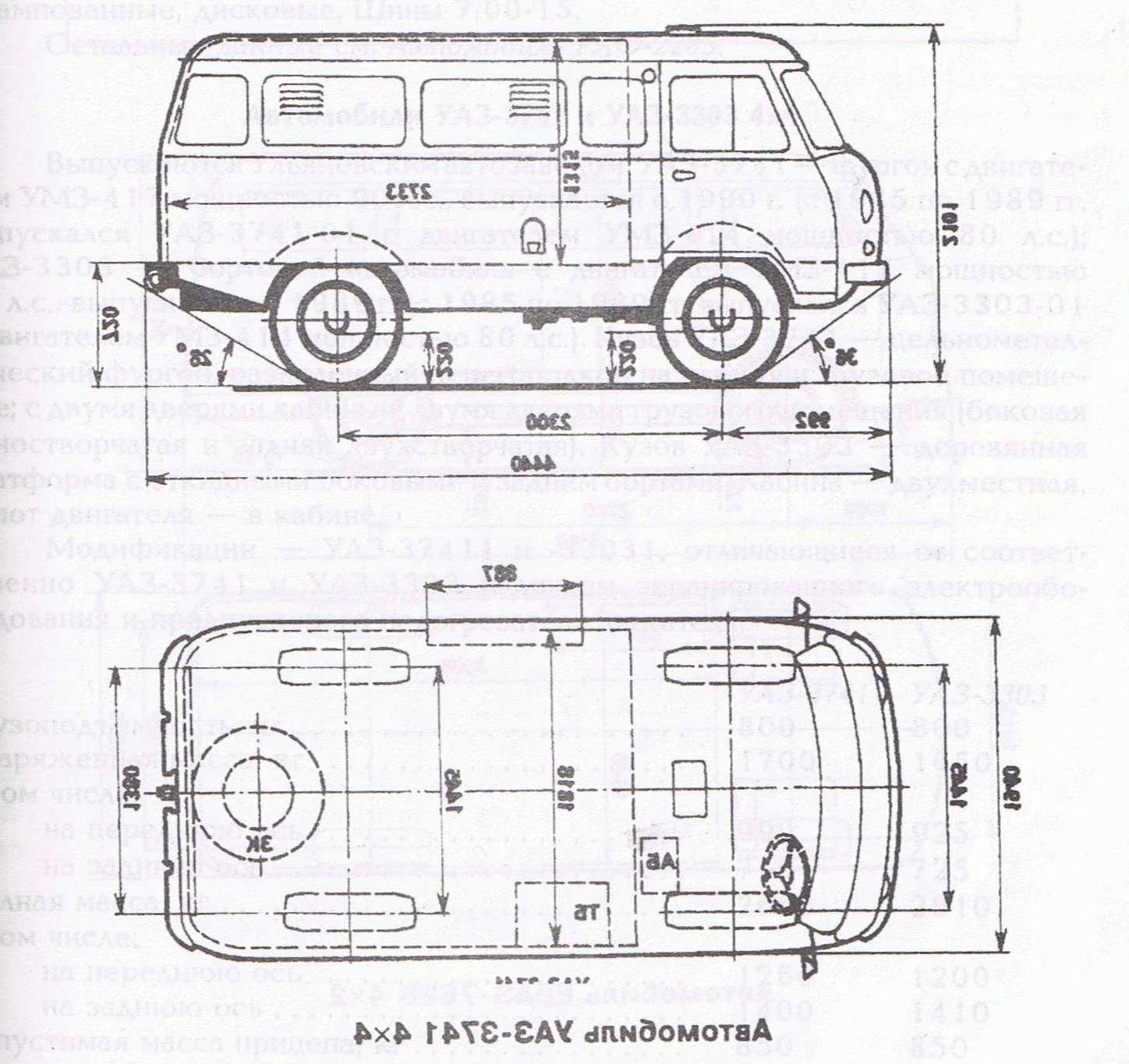

- УАЗ 3741 – автомобиль-фургон для перевозки 2 пассажиров и 850 кг груза;
- УАЗ 3303 – бортовой автомобиль с кузовом открытого типа;
- УАЗ 3904 – грузопассажирская версия, совмещающая удобства цельнометаллического кузова для пассажиров и открытого кузова для грузов.
Особенности модификации с мультифункциональным управлением
Вариации с кузовом автомобиля не слишком сильно влияли на его техническую комплектацию. А вот когда изменения коснулись органов управления, то модернизации подверглись:
- Внутрисалонная проводка на УАЗ;
- Подрулевой узел управления поворотами и наружным освещением;
- Блок управления работой электрических стеклоочистителей на панели приборов.
Причина модернизации
На автомобилях семейства УАЗ блок управления стеклоочистителями лобового стекла располагался на панели приборов. А поскольку это не соответствовало требованиям безопасности, то на всех последующих модификациях:
- его заменили на более современный многофункциональный блок, расположенный непосредственно на рулевом колесе;
- стали устанавливать новую панель приборов.
Самостоятельная модернизация
Автомобили новых выпусков уже в базе имеют многофункциональный блок управления. А вот владельцы ранних выпусков могут своими руками переоборудовать автомобиль под современные требования безопасности.
Для этого потребуется:
-
Оригинальная проводка
УАЗ 2206 – как наиболее подходящая для самостоятельной переделки; -
Заводская схема-инструкция
, позволяющая правильно осуществить подключение подрулевых переключателей к штатной схеме; - Желание сделать качественный монтаж
.
Алгоритм работы будет следующим:
- Отключаем аккумуляторную батарею;
- Извлекаем из панели приборов блок управления;
- Отсоединяем провода, сверяясь с их соответствием заводской схеме на рис. 1;
- Снимаем штатные переключатели с колонки рулевого колеса.
Для переделки потребуется приобрести несколько новых деталей:
- Блок многофункциональных подрулевых переключателей от модели УАЗ 390995;
- Реле для цепи стеклоочистителя (лучше всех подойдет от модели ВАЗ, как и проводка 2112, соединяющая реле и блок переключателей);
- Контактные колодки в количестве 3 штук (одна 8-ми контактная для бока подрулевых переключателей и две 6-ти контактные для реле и штатного переходника).
Приступаем к установке:
- Заменяем штатный разъем на новый;
- Разрезаем провод 4х4 (на рис. 2 обозначен красным крестиком);
- Соединяем его концы на 31В и на S контакт реле стеклоочистителя;
- Соединяем с контактом 15 реле стеклоочистителя провод 5-2;
- Контакт J реле присоединяем ко 2-му контакту подрулевого переключателя;
- Подсоединяем на массу 13-контакт реле;
- Соединяем переходным кабелем новую контактную колодку;
- Подключаем ее к колодке, которая раньше подсоединялась со штатным переключателем на панели приборов;
- Замыкаем контакты электромотора омывателя лобового стекла на контакты 6 и 7 переключателя;
- На реле контакт 86 соединяем с контактом 6 подрулевого переключателя.
Автолюбители улучшили предложенную заводом-изготовителем схему переделки, внеся в нее некоторые изменения (на рис.3):
- Ввели в схему переменный резистор R=10К, благодаря которому величину паузы в прерывистом режиме работы стеклоочистителей можно плавно изменять от 4 с до 15 с;
- Подключение резистора сделать таким образом, чтобы отсчет режима работы начинался с момента остановки электродвигателя щеток.
Выводы: автомобили семейства УАЗ не только унитарные внедорожники многоцелевого назначения, но и простые в обслуживании транспортные средства. Практически любой автовладелец, вооруженный знаниями и цветными электросхемами способен не только восстановить отказавший узел, но и осуществить полезную модернизацию автомобиля и его отдельных элементов.
Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями.
Схема УАЗ-3741, УАЗ-3909 – Схемы электрооборудования – УАЗ
Рис. 245. Схема электрооборудования автомобилей УАЗ-3741, УАЗ-3909:
1-передний фонарь; 2-фара; 3-повторитель указателей поворота; 4-электродвигатель смывателя; 5-электродвигатель стеклоочистителя; 6-переключатель стеклоочистителя и смывателя; 7-звуковой сигнал; 8-выключатель плафона кабины; 9-плафон кабины; 10-выключатель звукового сигнала; 11-спидометр; 12-сигнальная лампа включения дальнего света фар; 13-вольтметр; 14-указатель давления масла; 15-сигнальная лампа аварийного давления масла; 16-указатель температуры охлаждающей жидкости в блоке цилиндров; 17-сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 18-указатель уровня топлива в баке; 19-тепловой предохранитель; 20-ножной переключатель света; 21-выключатель аварийной сигнализации; 22-штепсельная розетка; 23-блок плавких предохранителей; 24-сигнальная лампа включения стояночного тормоза; 25-сигнальная лампа аварийного состояния гидропривода тормозов; 26-сигнальная лампа указателей поворота; 27-переключатель указателей поворота; 28-прерыватель указателей поворота; 29-выключатель зажигания; 30-выключатель сигнальной лампы включения стояночного тормоза; 31-выключатель сигнальной лампы аварийного состояния гидропривода тормозов; 32-датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; 33-датчик сигнальной лампы аварийного давления масла; 34-датчик указателя давления масла; 35-датчик указателя температуры охлаждающей жидкости в блоке цилиндров; 36-центральный переключатель света; 37-генератор; 38-регулятор напряжения; 39-выключатель фонаря заднего хода; 40-выключатель электродвигателя вентилятора в кабине; 41-выключатель электродвигателя вентилятора отопителя в кабине; 42-выключатель сигнала торможения; 43-свеча зажигания; 44-датчик-распределитель; 45-добавочное сопротивление; 46-катушка зажигания; 47-стартер; 48-дополнительное реле стартера; 49-аккумуляторная батарея; 50-выключатель «массы»; 51-электродвигатель вентилятора в кабине; 52-электродвигатель вентилятора отопителя в кабине; 53-плафоны грузового отсека; 54-датчик указателя уровня топлива в баке; 55-прикуриватель; 56-аварийный вибратор; 57-транзисторный коммутатор; 58-электронный блок управления карбюратором; 59-электромагнитный клапан; 60-микровыключатель; 61-выключатель плафонов; 62-выключатель противотуманного фонаря с встроенной сигнальной лампой включения; 63-задний фонарь; 64-фонарь освещения номерного знака; 65-фонарь заднего хода; 66-противотуманный фонарь; 67-клапан разбалансировки поплавковой камеры карбюратора
а-схема подсоединения генератора со встроенным интегральным регулятором напряжения
Условное обозначение расцветки проводов: Б-белый; Г-голубой; Ж-желтый; 3-зеленый; К-красный; Кч-коричневый; О-оранжевый; Р-розовый; С-серый; Ф-фиолетовый; Ч-черный
1. Поз. 40 и 51 устанавливаются на автомобилях в тропическом исполнении.2. Поз. 58, 59, 60 с карбюратором К-126ГУ не устанавливаются.3. На автомобиле УАЗ-3909 устанавливается один плафон грузового отсека (поз. 53)
И так после дня разборок выяснилось, что на «родной» проводке купленной в магазине ничего не понятно, даже если работать по схеме отключая старое и сразу подключаем новое, множество несовпадений и не стыковок, полный кошмар и ужас, пришлось раздербанить всю проводку полностью и вести по схемам предоставленные от очень хорошего подписчика, по ним я отдельно повел все как положено и как оно должно быть.
За сегодня были произведены работы:— блок предохранителей— практически все реле— подключен стартер, генератор, замок зажигания, задние световые приборы, некоторые датчики.
Система проводки электричества в буханке — запутанная. При осуществлении ремонта, если какая-то его часть так или иначе связана с электроникой, владельцу буханки необходимо отыскать в сети Интернет схему, которая подойдёт к его автомобилю.
Подключение также может различаться в зависимости от типа двигателя автомобиля.

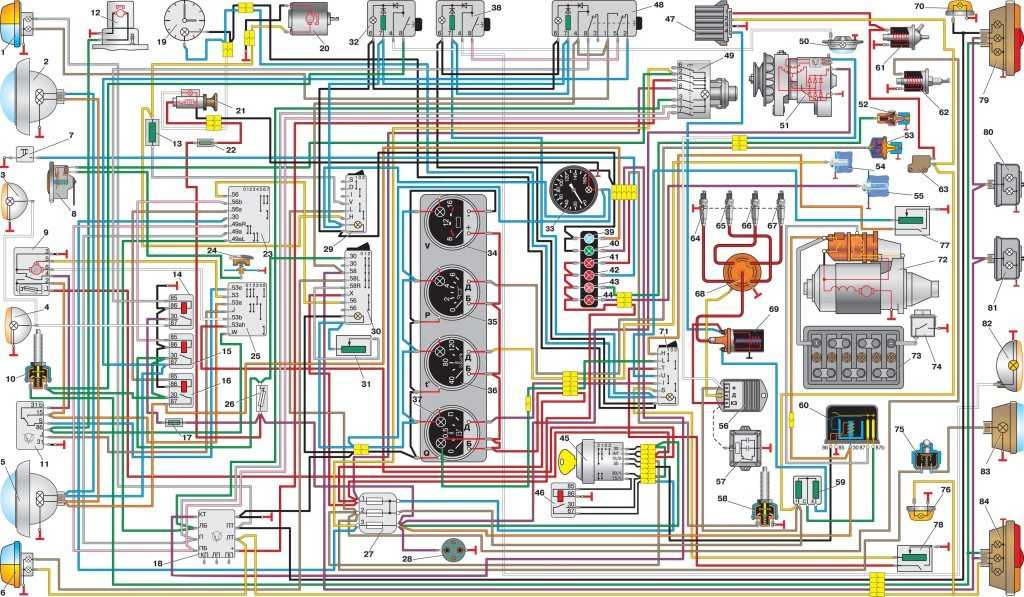

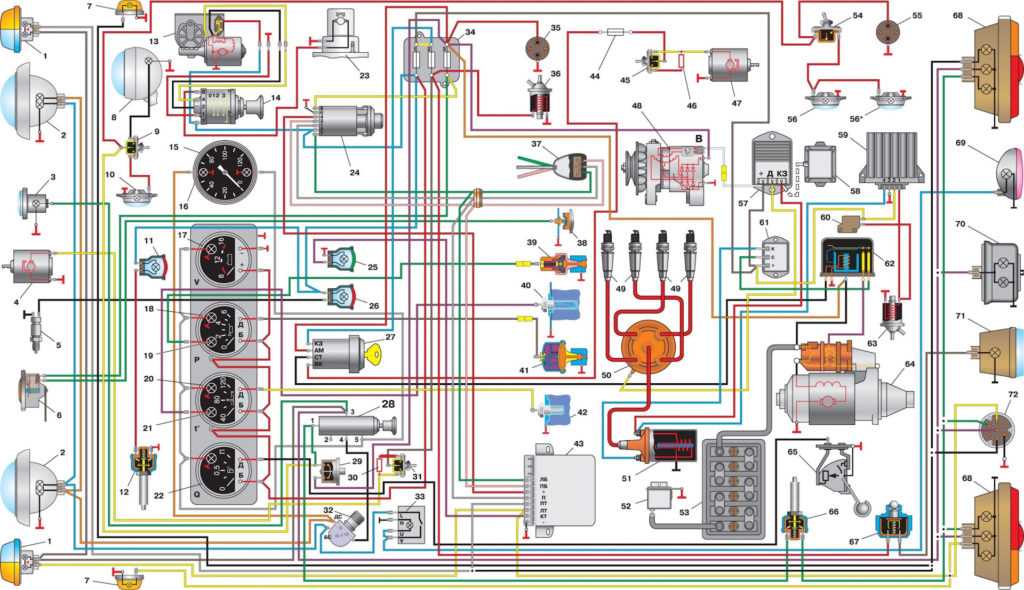

Электросхема
Описание
| 1 | фонарь передний; |
| 2 | фара; |
| 3 | фонарь спецзнака (только для УАЗ–3962); |
| 4 | электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); |
| 5 | датчик сигнальной лампы аварийного состояния гидропривода тормозов; |
| 6 | сигнал звуковой; |
| 7 | повторитель боковой указателя поворота; |
| 8 | фара поворотная (только для УАЗ–3962); |
| 9 | переключатель поворотной фары; |
| 10 | плафон освещения кабины; |
| 11 | лампа сигнальная включения стояночной тормозной системы; |
| 12 | выключатель сигнальной лампы стояночной тормозной системы; |
| 13 | электродвигатель стеклоочистителя; |
| 14 | переключатель электродвигателя стеклоочистителя и омывателя; |
| 15 | спидометр; |
| 16 | лампа сигнальная включения дальнего света фар; |
| 17 | вольтметр; |
| 18 | указатель давления масла; |
| 19 | лампа сигнальная аварийного давления масла; |
| 20 | указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; |
| 21 | лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе; |
| 22 | указатель уровня топлива; |
| 23 | электродвигатель омывателя; |
| 24 | выключатель аварийной сигнализации; |
| 25 | лампа сигнальная указателей поворота; |
| 26 | лампа сигнальная аварийного состояния гидропривода тормозной системы; |
| 27 | выключатель зажигания; |
| 28 | переключатель света центральный; |
| 29 | предохранитель тепловой; |
| 30 | сопротивление отопителя; |
| 31 | переключатель электродвигателя вентилятора отопителя; |
| 32 | переключатель света фар; |
| 33 | выключатель заднего противотуманного фонаря; |
| 34 | блок плавких предохранителей; |
| 35 | розетка штепсельная; |
| 36 | электромагнитный клапан разбалансировки; |
| 37 | переключатель указателей поворота; |
| 38 | кнопка звукового сигнала; |
| 39 | датчик сигнальной лампы аварийного давления масла; |
| 40 | датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; |
| 41 | датчик указателя давления масла; |
| 42 | датчик указателя температуры охлаждающей жидкости в блоке цилиндров; |
| 43 | прерыватель указателя поворота; |
| 44 | предохранитель отопителя (только для УАЗ–3962, УАЗ–2206); |
| 45 | переключатель электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); |
| 46 | сопротивление переключателя электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); |
| 47 | электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); |
| 48 | генератор; |
| 49 | свеча зажигания; |
| 50 | датчик -распределитель; |
| 51 | катушка зажигания; |
| 52 | выключатель «массы»; |
| 53 | батарея аккумуляторная; |
| 54 | выключатель плафонов; |
| 55 | розетка штепсельная (только для УАЗ–3962, УАЗ–2206); |
| 56 | плафон; |
| 57 | коммутатор транзисторный; |
| 58 | вибратор аварийный; |
| 59 | блок электронный управления карбюратором; |
| 60 | микровыключатель; |
| 61 | сопротивление добавочное; |
| 62 | реле дополнительное стартера; |
| 63 | клапан электромагнитный; |
| 64 | стартер; |
| 65 | датчик указателя уровня топлива в баке; |
| 66 | выключатель сигнала торможения; |
| 67 | выключатель фонаря заднего хода; |
| 68 | фонарь задний; |
| 69 | фонарь задний противотуманный; |
| 70 | фонарь освещения номерного знака; |
| 71 | фонарь заднего хода; |
| 72 | розетка штепсельная прицепа |
Схема проводки УАЗ буханка
Система проводки электричества в буханке — запутанная. При осуществлении ремонта, если какая-то его часть так или иначе связана с электроникой, владельцу буханки необходимо отыскать в сети Интернет схему, которая подойдёт к его автомобилю.
Подключение также может различаться в зависимости от типа двигателя автомобиля.
Схема электропроводки для буханки с карбюраторным двигателем
Для подключения электроприборов к системе автомобиля с карбюратором используется схема старого образца – разработанная для автомобилей УАЗ буханка 1954 – 1984 года выпуска.
Зачем может понадобиться схема электропроводки для такого автомобиля? Необходимость в инструкции по проведению проводов в автомобиле может появиться не только если исправляется какой-то дефект, мешающий эксплуатации транспортного средства, но и тогда, когда проводка прокладывается заново.
Стоит помнить, что схем для автомобиля с карбюраторным двигателем две. Первая – простая, в которой отсутствует электронный блок управления карбюратором (этот элемент появился уже после 1984 года и в старые схемы не входит).
Вторая – немного более сложная (учитывается подключение блока управления карбюратором). Такая схема должна применяться, если необходимо подключение к работе всех электронных систем автомобиля, а не только зажигания и необходимого для управления автотранспортным средством минимума.
Если в генератор автомобиля не встроен регулятор напряжения, то его нужно приобрести и подключить в систему.
Схема проводки для буханки с инжекторным двигателем
При ремонте электропроводки в таком автомобиле найти готовую схему подключения сложно – производитель не включил её в инструкцию по эксплуатации.
Считается, что схема подключения электроприборов у автомобилей УАЗ буханка с инжекторным двигателем практически полностью соответствует схеме, которая используется у авто с карбюратором, но в реальности они отличаются.
Для решения проблем управления автомобилем, связанных с проводкой, используется 2 схемы подключения – стандартная на буханку с карбюраторным двигателем и инжекторная для ГАЗ – 69 «Козел».
Объединение сведений из этих двух схем позволяет ремонтировать либо заново прокладывать проводку в инжекторной буханке.
Эти источники позволяют управляться с проводкой инжекторной буханки по всему автомобилю, но для некоторых электронных узлов, если они не предусмотрены стандартной схемой подключения.
В таком случае стоит обратиться на специализированные форумы – более опытные владельцы буханок могут не только подсказать решение возникшей проблемы, но и поделиться недостающей для этого схемой, если их автомобиль такой же модели, что и неисправный.
Новые модификации
С 1985 автомобиль претерпел изменения. Их даже можно назвать вполне существенными. Также стоит учитывать, что в последние годы электросхема УАЗ 452 была довольно серьезно модернизирована. А сама базовая комплектация стала заметно богаче. Теперь модификацией стал для . Производитель отказался от карбюраторных систем и выпустил более экономичный и современный для УАЗ Буханка инжектор. Схема электрооборудования УАЗ стала более прогрессивной.

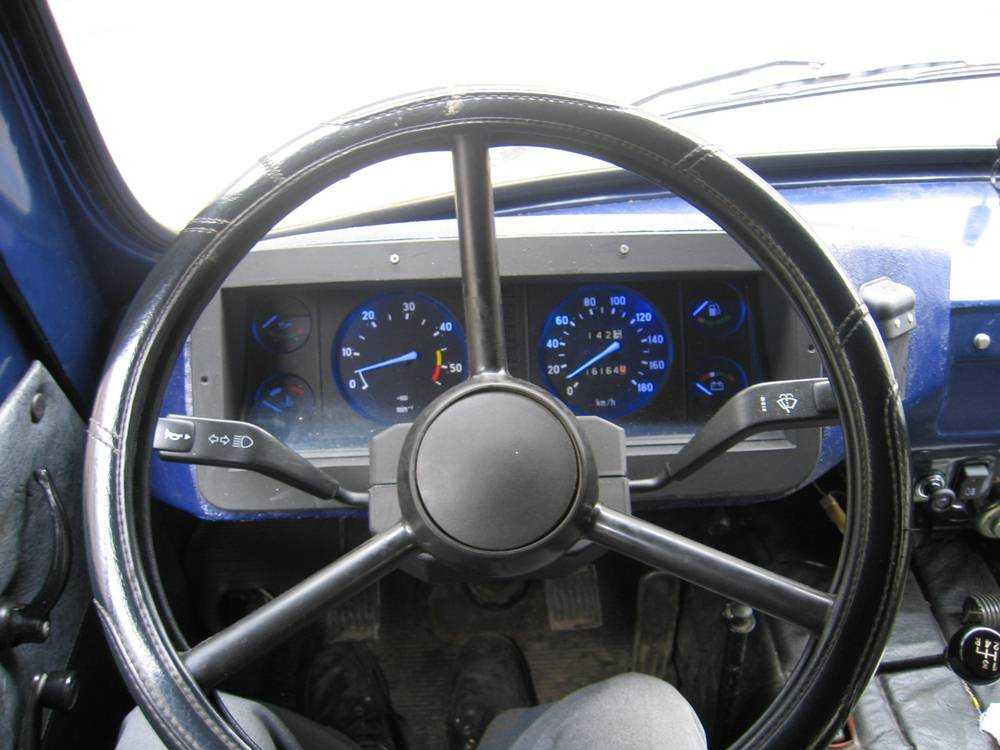

Преобразилась и приборная панель. Наиболее заметными изменениями стали: дополнительное реле стартера, добавочно сопротивление в цепи АКБ-зажигания. Однако большинство владельцев Буханки самостоятельно модернизируют свое транспортное средство. А приборная панель — первый шаг к модернизации интерьера.
В базовой комплектации приборная панель не выглядит впечатляюще, поэтому большинство водителей решается обновить ее внешность. На панель устанавливается цельная накладка, которая делает ее визуально интереснее. Такая накладка находится в свободной продаже, и купить ее не представляет особой сложности. Приборная панель в УАЗ 452 является цельнометаллической и не украшает интерьер. Современная накладка на панель в большинстве своем производится из пластика и служит хорошим украшением данному автомобилю.
Еще одним недостатком в старенькой Буханке является отсутствие электрических стеклоподъемников. Однако электростеклоподъемники можно с легкостью установить самостоятельно. Они отлично впишутся в электросхему УАЗ 452. Но ни установка стеклоподъемников, ни их изначальное отсутствие в составе электропроводки не является основной проблемой бедности комплектации.
Подобным путем развиваются все мировые производители легковых и грузопассажирских автомобилей:
- Удачная конструкция служит основой для целого семейства автомобилей;
- Постоянная доработка и модернизация позволяет обновить модельный ряд;
- Унификация деталей и узлов снижает расходы на создание новых автомобилей.
Улучшение схемы электрооборудования УАЗ 452
Первые экземпляры УАЗ 452 увидели мир в 1965 году и навсегда вошли в историю советского автопроизводства. Схема электрооборудования УАЗ 452 и даже кузовная конструкция в этом авто безотказные.
Автомобиль стал по-настоящему многоцелевым средством передвижения. Его использовали и в военных целях, и в медицинских.
Особенно стоит отметить надежное электрооборудование УАЗ. За долгие годы производства авто претерпело множество изменений. Например, схема электропроводки УАЗ стала намного современнее и технологичнее.
Выпуск 1965 — 1984 годов
Если говорить о начале производства, то та схема электрооборудования УАЗ 452 продержалась на конвейере до 1984 года. В данный период множество деталей в схеме было позаимствовано из других моделей. Также довольно большое количество деталей можно было назвать экспериментальными. Однако, как показало будущее, такая простота вылилась в чрезвычайную надежность во время эксплуатации.
В те годы довольно сложной задачей было найти необходимые элементы и детали. Особенно актуальной эта проблема была в системах зажигания и освещения. Поэтому решением стало заимствование деталей у предшественников. Так, у ГАЗ 69 был взят ножной переключатель света.
Фары Буханки достались ей от ГАЗ 24. Система зажигания была скопирована с небольшими изменениями у Волги. Поэтому неудивительно, что от Волги производители ГАЗ 452 также позаимствовали и мотор. Что касается электросхемы, то все было очень примитивно и просто, но при этом практично и надежно. К тому же цена вопроса явно оправдывала такую простоту.
Новые модификации
С 1985 автомобиль претерпел изменения. Их даже можно назвать вполне существенными. Также стоит учитывать, что в последние годы электросхема УАЗ 452 была довольно серьезно модернизирована.
А сама базовая комплектация стала заметно богаче. Теперь модификацией стал для УАЗ Буханка инжектор. Производитель отказался от карбюраторных систем и выпустил более экономичный и современный для УАЗ Буханка инжектор.
Схема электрооборудования УАЗ стала более прогрессивной.
Преобразилась и приборная панель. Наиболее заметными изменениями стали: дополнительное реле стартера, добавочно сопротивление в цепи АКБ-зажигания. Однако большинство владельцев Буханки самостоятельно модернизируют свое транспортное средство. А приборная панель — первый шаг к модернизации интерьера.
Такая накладка находится в свободной продаже, и купить ее не представляет особой сложности. Приборная панель в УАЗ 452 является цельнометаллической и не украшает интерьер.
Современная накладка на панель в большинстве своем производится из пластика и служит хорошим украшением данному автомобилю.
Еще одним недостатком в старенькой Буханке является отсутствие электрических стеклоподъемников. Однако электростеклоподъемники можно с легкостью установить самостоятельно. Они отлично впишутся в электросхему УАЗ 452. Но ни установка стеклоподъемников, ни их изначальное отсутствие в составе электропроводки не является основной проблемой бедности комплектации.
Улучшение электрооборудования
Большинство автолюбителей согласятся, что не менее важная вещь — это центральный замок на УАЗ. Замок на УАЗ Буханка легко покупается в любом магазине автозапчастей и без проблем устанавливается на транспортное средство.
Еще один «апгрейд» для этого автомобиля — это электровентилятор двигателя. Электровентилятор — стандартная деталь для большинства современных машин. Однако в старых моделях такой прибор не устанавливался.
Множество автолюбителей уже убедилось в полезности такой детали электропроводки, как электровентилятор, поэтому его довольно часто устанавливают на Буханку, тем более что его можно легко приобрести в любом автомагазине.
Инжектор, приборная панель, электровентилятор, зеркала с подогревом — после стольких нововведений схема электропроводки УАЗ подвергается изменениям. А для бесперебойной работы всех вышеуказанных улучшений не помешает хороший генератор. Стандартный генератор УАЗ 452 нельзя назвать плохим, однако, согласно статистике, большинство владельцев все-таки решают поставить другой генератор.
Для этого можно взять генератор из любой другой марки авто. Например, на Буханку часто ставят генераторы от Фольксвагена, Ниссана и других автомобилей. Генератор — это важный элемент электропроводки, поэтому если вы решили серьезно улучшить электрооборудование УАЗ 452, то новый генератор может понадобиться.
Метки к записи:
Характеристики УАЗ-39094 «Фермер» и размеры кузова
Грузопассажирская версия изготовлена на базе стальной рамы с увеличенной колесной основой. Грузовик оборудован кабиной из цельного металла, в которую помещается пять человек. Вход производится через три двери распашной конфигурации. Кузов находится непосредственно за кабиной, имеет дуги для монтажа тента. Пол платформы сделан из древесины.
Технические параметры и габариты:
- длина/ширина/высота — 4,82/2,1/2,35 м;
- база колес — 2,55 м;
- снаряженная масса — 1,99 т;
- предельная скорость — 127 км/ч;
- вес прицепа — 1,5 т;
- угол заезда — 28°.
- высота/ширина/длина кузова УАЗ «Фермер» — 1,4/1,87/2,08 м.
Характеристики грузовой платформы дают возможность монтировать приспособления для дорожных или коммунальных работ. Показатель грузоподъемности — 0,7 т.
Особенности модификации с мультифункциональным управлением
Вариации с кузовом автомобиля не слишком сильно влияли на его техническую комплектацию. А вот когда изменения коснулись органов управления, то модернизации подверглись:
- Внутрисалонная проводка на УАЗ;
- Подрулевой узел управления поворотами и наружным освещением;
- Блок управления работой электрических стеклоочистителей на панели приборов.
Причина модернизации
Справочно: согласно общеевропейских требований по безопасности, при активации световых и звуковых приборов во время движения, водитель транспортного средства не должен снимать руки с рулевого колеса. По этому принципу строится схема проводки ВАЗ 2112 и других моделей Тольяттинского автозавода.
На автомобилях семейства УАЗ блок управления стеклоочистителями лобового стекла располагался на панели приборов. А поскольку это не соответствовало требованиям безопасности, то на всех последующих модификациях:
- его заменили на более современный многофункциональный блок, расположенный непосредственно на рулевом колесе;
- стали устанавливать новую панель приборов.
Самостоятельная модернизация
Автомобили новых выпусков уже в базе имеют многофункциональный блок управления. А вот владельцы ранних выпусков могут своими руками переоборудовать автомобиль под современные требования безопасности.
Для этого потребуется:
- Оригинальная проводка УАЗ 2206 – как наиболее подходящая для самостоятельной переделки;
- Заводская схема-инструкция , позволяющая правильно осуществить подключение подрулевых переключателей к штатной схеме;
- Желание сделать качественный монтаж .
Совет: цена вопроса самостоятельной переделки невысока, поэтому не стоит ею пренебрегать при эксплуатации автомобилей УАЗ в динамичных дорожных условиях – на городских магистралях или дорогах общего пользования. Собственно говоря, и самостоятельная замена проводки УАЗ на старых моделях также позволит исключить ее отказы в работе.
Алгоритм работы будет следующим:
- Отключаем аккумуляторную батарею;
- Извлекаем из панели приборов блок управления;
- Отсоединяем провода, сверяясь с их соответствием заводской схеме на рис. 1;
- Снимаем штатные переключатели с колонки рулевого колеса.
Для переделки потребуется приобрести несколько новых деталей:
- Блок многофункциональных подрулевых переключателей от модели УАЗ 390995;
- Реле для цепи стеклоочистителя (лучше всех подойдет от модели ВАЗ, как и проводка 2112, соединяющая реле и блок переключателей);
- Контактные колодки в количестве 3 штук (одна 8-ми контактная для бока подрулевых переключателей и две 6-ти контактные для реле и штатного переходника).
