Схема электропроводка уаз 3303 старого образца

Электросхема проводки

На верхнем рисунке приведена бесконтактный вариант электропроводки автомобиля в цветном виде, на нижнем более старого образца.

Схема проводки УАЗ 3303 старого образца

На представленной выше отдельно приведена электросхема генератора УАЗ 3303

Отопитель салона (печка) УАЗ 452 Буханка повышенной мощности «НАМИ-4»

Схема, имеющая систему зажигания с контактами взята от 469. На схеме присутствует радиоприёмник, это интересно.

Электросхема УАЗ 469 аналогичная 3303 с контактной системой зажигания

В заключение привожу ещё одну от бортового УАЗ 33036 более нового, но ещё не инжекторного.

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями. Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

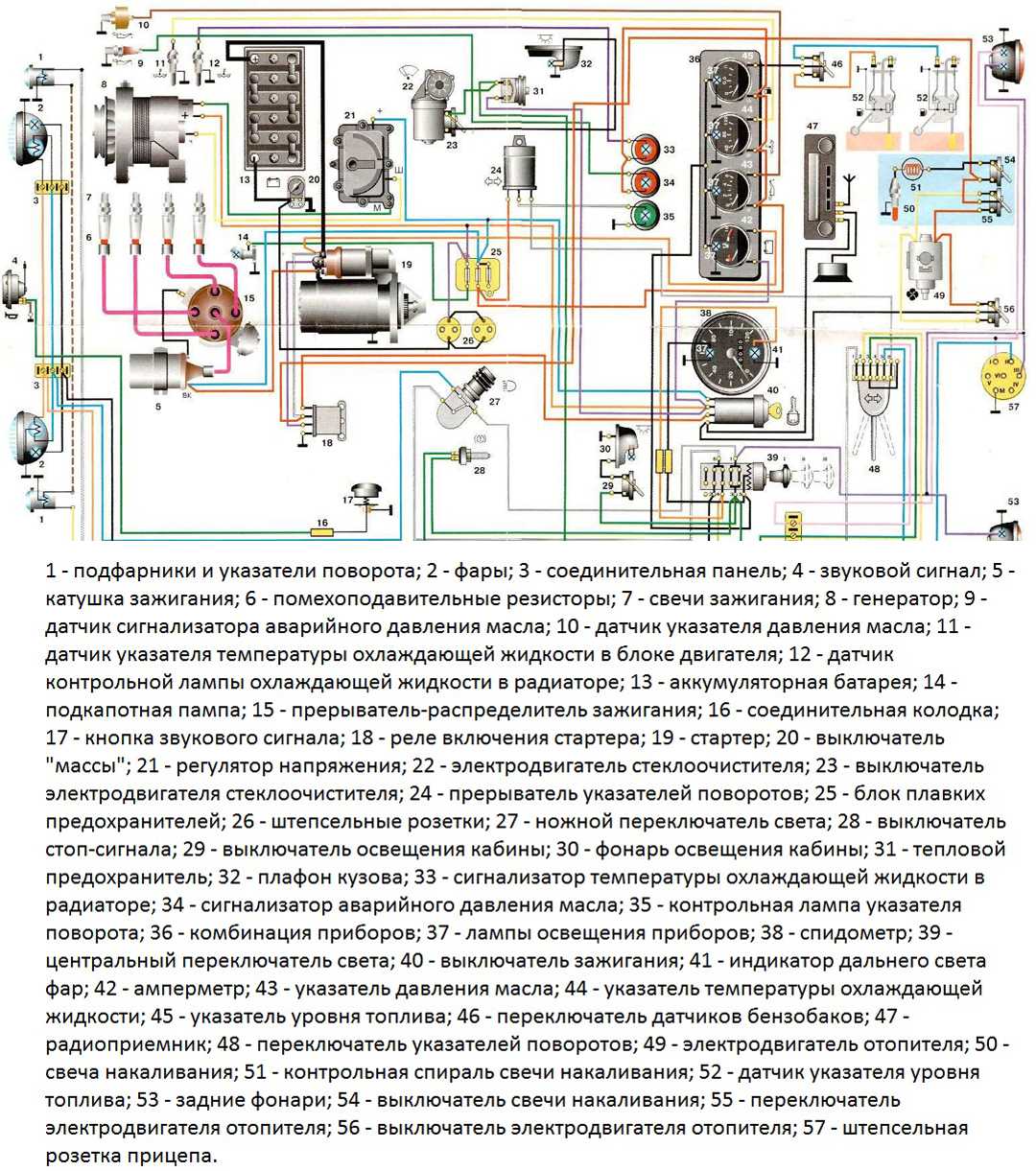

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм. Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него. Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома. Буханка удостоилась участия в Олимпиаде 2014

Электросхема проводки

На верхнем рисунке приведена бесконтактный вариант электропроводки автомобиля в цветном виде, на нижнем более старого образца.

Схема проводки УАЗ 3303 старого образца

На представленной выше отдельно приведена электросхема генератора УАЗ 3303

Схема, имеющая систему зажигания с контактами взята от 469. На схеме присутствует радиоприёмник, это интересно.

Электросхема УАЗ 469 аналогичная 3303 с контактной системой зажигания

В заключение привожу ещё одну от бортового УАЗ 33036 более нового, но ещё не инжекторного.

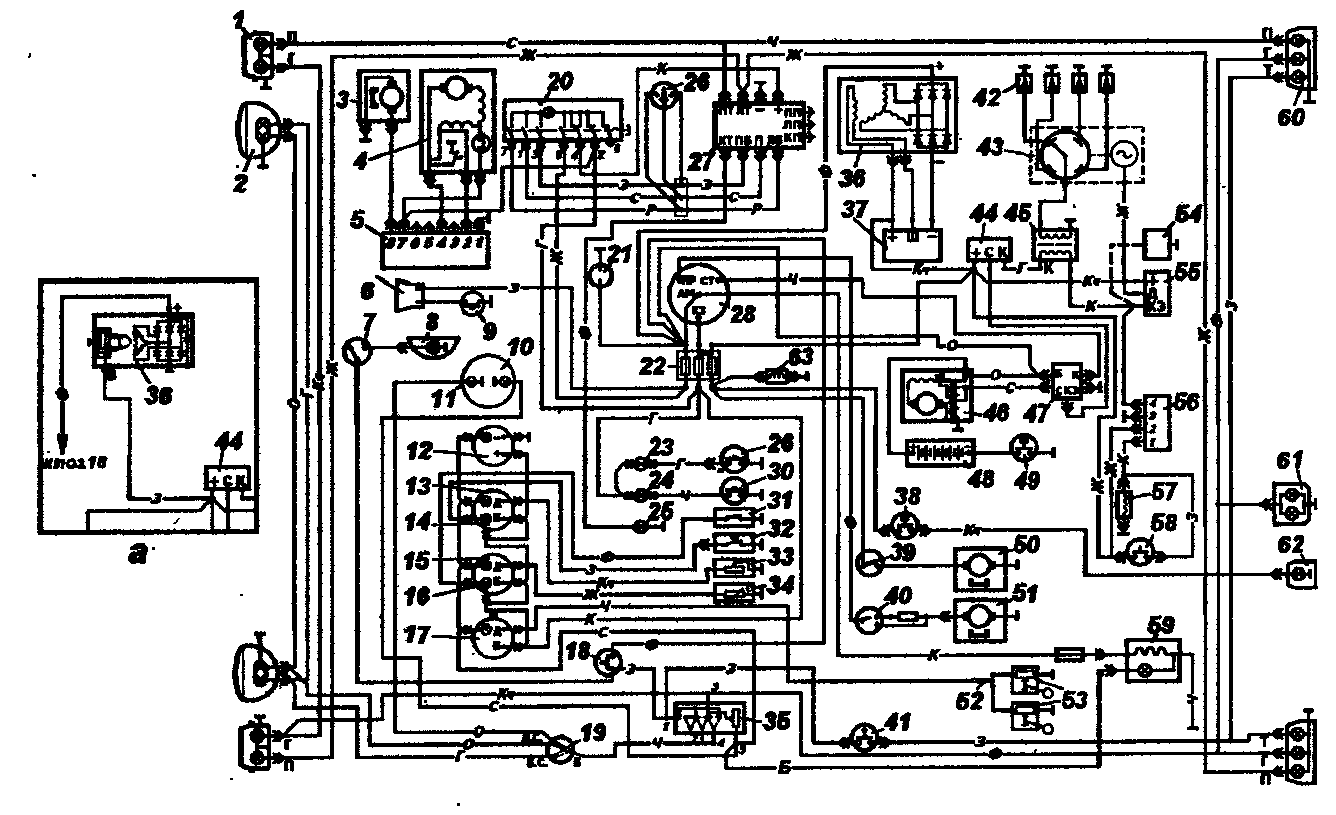

Схема электрическая принципиальная УАЗ–3303.

Схема электрическая принципиальная УАЗ–3303.

Схема электрическая принципиальная.

1 – фонарь передний; 2 – фара; 3 – электродвигатель вентилятора отопителя; 4 – датчик сигнальной лампы аварийного состояния гидропривода тормозов; 5 – сигнал звуковой; 6 – электродвигатель омывателя; 7 – выключатель плафона освещения кабины; 8 – плафон освещения кабины; 9 – лампа сигнальная включения стояночной тормозной системы; 10 – выключатель сигнальной лампы стояночной тормозной системы; 11 – электродвигатель стеклоочистителя; 12 – переключатель электродвигателя стеклоочистителя и омывателя; 13 – спидометр; 14 – лампа сигнальная включения дальнего света фар; 15 – вольтметр; 16 – указатель давления масла; 17 – лампа сигнальная аварийного давления масла; 18 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 19 – лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе; 20 – указатель уровня топлива; 21 – выключатель аварийной сигнализации; 22 – прикуриватель; 23 – предохранитель прикуривателя; 24 – лампа сигнальная указателей поворота; 25 – лампа сигнальная аварийного состояния гидропривода тормозной системы; 26 – выключатель зажигания; 27 – переключатель света центральный; 28 – предохранитель тепловой; 29 – сопротивление отопителя; 30 – переключатель электродвигателя вентилятора отопителя; 31 – переключатель света фар; 32 – выключатель заднего противотуманного фонаря; 33 – блок плавких предохранителей; 34 – розетка штепсельная; 35 – электромагнитный клапан разбалансировки; 36 – переключатель указателей поворота; 37 – кнопка звукового сигнала; 38 – датчик сигнальной лампы аварийного давления масла; 39 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; 40 – датчик указателя давления масла; 41 – датчик указателя температуры охлаждающей жидкости в блоке цилиндров; 42 – прерыватель указателя поворота; 43 – предохранитель отопителя; 44 – переключатель электродвигателя вентилятора отопителя; 45 – сопротивление переключателя электродвигателя вентилятора отопителя; 46 – электродвигатель вентилятора отопителя; 47 – генератор; 48 – свеча зажигания; 49 – датчик-распределитель; 50 – катушка зажигания; 51 – выключатель «массы»; 52 – батарея аккумуляторная; 53 – датчик указателя уровня топлива в баке; 54 – коммутатор транзисторный; 55 – вибратор аварийный; 56 – блок электронный управления карбюратором; 57 – микровыключатель; 58 – сопротивление добавочное; 59 – реле дополнительное стартера; 60 – клапан электромагнитный; 61 – стартер; 62 – датчик указателя уровня топлива в баке; 63 – переключатель датчиков топливных баков; 64 – выключатель сигнала торможения; 65 – выключатель фонаря заднего хода; 66 – фонарь задний; 67 – фонарь задний противотуманный; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода.

Для обеспечения работоспособности всех электрических приборов на любом автомобиле используется электросхема. В данной статье мы поговорим о легендарных автомобилях отечественного производства — УАЗ. Что представляет собой электросхема машины УАЗ Буханка, каковы ее особенности — об этом читайте ниже.

Как выставить зажигание

Для того чтобы правильно отрегулировать и выставить зажигание на УАЗе, необходимо соблюдать последовательность действий, которая приведена в руководстве пользователя по ремонту.

Перед началом регулировки системы зажигания необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ и включить ручной тормоз. Колесные механизмы транспортного средства должны быть зафиксированы стопором или упором. Силовой агрегат должен быть отключен.

После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом нужно проверить, чтобы отверстие на шкиве коленчатого вала совпало со штифтом на крышке блока распределительных шестерен. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного оборудования.

Затем следует снять крышку с распределительного устройства и повернуть коленвал на 180°. Октан-корректор должен находиться в нулевом положении. Затем необходимо затянуть болтом указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риской октан-корректора.

Как проверить катушку зажигания

Проверка необходима в следующих случаях:

• Механизм не глохнет при выключенном зажигании.
• Произошло короткое замыкание.
• Из строя вышли свечи системы зажигания.
• Греется катушка, из-за чего система перегружается.

Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.

Еще один способ проверки соединения катушки зажигания:

1. Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
2. Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Преемственность узлов и агрегатов

В годы планового хозяйствования цена на автомобили устанавливалась централизовано. И чтобы вписаться в затраты, автопроизводитель вынужден был унифицировать детали – использовать одинаковые узлы и агрегаты сразу на разных моделях.

Схема электропроводки УАЗ 3303

В частности, электронные компоненты и вся электропроводка УАЗ 3303 использовалась с модели «452» – многоцелевого полно приводного автомобиля, сходившего в те годы с заводского конвейера и задействованного в грузоперевозках по всей стране:

1. Аккумуляторная батарея марки 6СТ-60ЭМ;
2. Генератор переменного тока Г250-П2 с интегрированным регулятором напряжения РР132-А;
3. Электрический стартер типа ;42.3708;
4. Катушка зажигания Б116
5. Трамблер (распределитель зажигания 33.3706);
6. Электронный (транзисторный) коммутатор модели 13.3734;
7. Свечи зажигания типа А11

Обычный подрулевой переключатель

На модели первых лет выпуска устанавливалась панель приборов от модели УАЗ 3741 практически без изменений. Поэтому, схемы включения электронных систем оставались прежними.

Общая панель приборов для моделей 3741и 3303

Для управления осветительными приборами и поворотами использовался подрулевой переключатель обычного типа, имевший фиксируемые положения:

1. Указатель поворотов имел 3 положения – поворот влево, вправо и выключено;
2. Контрольная лампа (на схеме №6) информировала водителя о его режиме;
3. Переключатель головного света (ближнего и дальнего) имел два режима – только ближний и только дальний. Включенный режим отображался с помощью сигнальной лампы (на схеме №8) внутри спидометра.

Классическая схема модифицированного УАЗ 3303-6 с обычными органами управления

В то же время, управление стеклоочистителем и стеклоомывателем (на схеме панели приборов под №23) располагалось под кнопкой выключателя аварийной сигнализации, и имело следующий алгоритм:

Военные мосты на УАЗ

1. Очиститель активировался путем вращения ручки;
2. Нажатие на ручку (имеется ввиду утапливание штока в осевом направлении) активировало работу омывателя.

Многофункциональный подрулевой переключатель

Модификация автомобиля в 1993 году получила индекс 3303-6. Среди внесенных изменений в конструкцию авто с удлиненной платформой, особо следует отметить многофункциональный подрулевой переключатель, существенно изменивший внутрисалонную проводку.

Оригинальная схема проводки УАЗ 3303 – модификация с подрулевым переключателем нового типа

Обусловлено его появление новой панелью приборов, которую «триста третий» позаимствовал у новой модели УАЗ 39094.

Собственно говоря, изменился и алгоритм управления исполнительными механизмами:

1. Системы управления очистителей и стеклоомывателей;
2. Системы управления указателей поворотов;
3. Системы управления головным светом.

Оригинальное фото новой панели приборов

Особенностью новых переключателей были:

1. Совмещение рычага управления указателями поворотов и управления светом фар;
2. Вынос с панели приборов на рычаг управления очистителей и стеклоомывателей;
3. Добавление ранее неиспользовавшихся не фиксируемых режимов для рычагов.

Катушки зажигания двигателя ЗМЗ-409, устройство, принцип работы

В системе зажигания инжекторного двигателя ЗМЗ-409.10 Евро-2 применяются две двухвыводные катушки зажигания 3012.3705 установленные на крышке головки блока цилиндров. Катушка зажигания предназначена для формирования высоковольтного напряжения с целью воспламенения топливо-воздушной смеси в цилиндрах двигателя. В системе зажигания нет подвижных деталей, поэтому она не требует обслуживания и не нуждается в регулировках.

Катушка зажигания представляет собой высоковольтный импульсный трансформатор с замкнутым магнитопроводом, вторичная и первичная обмотка которого электрически не связаны между собой. По конструкции катушка сухая, то есть не маслонаполненная, и имеет: магнитопровод с обмоткой, два штекера для подключения низковольтных цепей электропитания и управления, два изолированных гнезда для подключения высоковольтных проводов.

Электропитание бортовой сети на катушку зажигания подается от замка зажигания. Накопление энергии заряда в катушке производится путем кратковременного формирования импульса тока через ее первичную низковольтную обмотку.

В момент прерывания импульса тока катушка трансформирует энергию во вторичную высоковольтную обмотку, которая через высоковольтные провода подается на свечи зажигания, вызывая искровой разряд в цилиндрах двигателя. Время накопления заряда в катушке зажигания регулируется блоком управления в зависимости от напряжения бортовой сети и режима работы двигателя.

В системе зажигания применяется метод распределения искры, называемый методом холостой искры. Цилиндры двигателя объединены в пары 1-4 и 2-3, искрообразование происходит одновременно в двух цилиндрах : в цилиндре, в котором заканчивается такт сжатия — рабочая искра, и в цилиндре, в котором происходит такт выпуска — холостая искра.

В связи с постоянным направлением тока в обмотках катушек зажигания ток искрообразования у одной свечи всегда протекает с центрального электрода на боковой, а у второй — с бокового электрода на центральный.

Управление током в первичных обмотках катушек зажигания осуществляет блок управления двигателем, получающий информацию от датчиков. Датчик положения коленчатого вала подает в блок управления опорный сигнал, на основе которого он рассчитывает последовательность срабатывания катушек.

Для точного управления зажиганием блок использует следующую информацию : частота вращения и положение коленчатого вала, нагрузка двигателя на основе массового расхода воздуха, температура охлаждающей жидкости и наличие детонации.

Подключение низковольтных обмоток катушек к жгуту проводов производится одиночными гнездовыми муфтами, а высоковольтные провода подключаются ко вторичным обмоткам катушек через специальные изолированные гнезда.

Для соединения катушки зажигания со свечами зажигания должны использоваться высоковольтные провода с распределенным помехоподавляющим сопротивлением. Общее сопротивление высоковольтного провода с учетом помехоподавляющего резистора в наконечнике должно быть в пределах 6 кОм.

Аналоги катушки зажигания 3012.3705 двигателя ЗМЗ-409.

Аналогами двухвыводной катушки зажигания 3012.3705 являются : катушка зажигания Bosch ZSK 2×2 0 221 503 407 и катушки зажигания 406.3705-01, 406.3705-02. На автомобилях Уаз Патриот с двигателем ЗМЗ-409.10 Евро-2 вместо катушек 3012.3705 могут применяться двухвыводные катушки зажигания 405.3705 с вибростойким и влагонепроницаемым низковольтным разъемом AMP.

Нет искры Автомобильный портал SC-Finec

Как Выставить Электронное Зажигание На Мт

Нет искры

Система зажигания автомобиля играет ключевую роль в его эксплуатации. Если при многих других неисправностях автомобиль можно своим ходом доставить до СТО, то при проблемах с зажиганием, вряд ли вообще получится завести двигатель.

Если нет искры с катушки зажигания, то причина может скрываться во многих местах.Прежде всего, нужно проверить провод высокого напряжения, который должен быть в идеальном состоянии и без нарушения изоляции. В противном случае провод нужно заменить.

Если проблема не решилась, то проверяем свечи зажигания . Контакты свечей должны быть чистыми. В том, что нет искры, могут быть виновны именно загрязненные контакты свечей зажигания. Лучше всего свечи заменить, но можно и почистить контакты. Но перед тем, как менять свечи, проверьте, доходит ли разряд до самих свечей. Для этого снимите свечной провод и подведите к корпусу автомобиля на расстояние 0,5 см. Прокрутите несколько раз стартер и посмотрите, если ли искра между проводом и корпусом. Искра должна быть белой с легких голубым оттенком, Это означает, что искра на свечах есть. При ее отсутствии или наличии, но с другим оттенком, можно говорить о том, что свечи в порядке, а проблема именно в сердце системы зажигания автомобиля – катушке.

Разберемся теперь в том, как проверить искру на катушке зажигания. Чтобы убедиться, работает ли вообще катушка, вытащите провод из распределителя-прерывателя, который идет от катушки. С ним проводят тот же тест, что и с проводами свечей, а именно подводят провод на расстояние 0,5 см и прокручивают стартер. Теперь, вне зависимости от результата, мы можем точно говорить о причине поломки.

Если искра есть, то проблема в распределителе-прерывателе, если искры нет, то неисправна катушка зажигания.

В первом случае нужно проверить контакты в распределителе-прерывателе на предмет окисления, нарушения изоляции, а также проверить исправность ротора. В случае, если нет искры из-за него, то ротор подлежит замене.

Проверка катушки зажигания также заключается в проверки целостности обмоток, отсутствии физических повреждений, а также прогорелых точек, которые свидетельствуют о коротком замыкании в катушке. В этих случаях катушка либо подлежит ремонту, либо замене.

А если после проверок, вы понимаете, что в автомобиле искра есть, но не заводится он, то возможно замены требует замок зажигания.

Особенности модификации с мультифункциональным управлением

Вариации с кузовом автомобиля не слишком сильно влияли на его техническую комплектацию. А вот когда изменения коснулись органов управления, то модернизации подверглись:

1. Внутрисалонная проводка на УАЗ;
2. Подрулевой узел управления поворотами и наружным освещением;
3. Блок управления работой электрических стеклоочистителей на панели приборов.

Причина модернизации

Справочно: согласно общеевропейских требований по безопасности, при активации световых и звуковых приборов во время движения, водитель транспортного средства не должен снимать руки с рулевого колеса. По этому принципу строится схема проводки ВАЗ 2112 и других моделей Тольяттинского автозавода.

На автомобилях семейства УАЗ блок управления стеклоочистителями лобового стекла располагался на панели приборов. А поскольку это не соответствовало требованиям безопасности, то на всех последующих модификациях:

1. его заменили на более современный многофункциональный блок, расположенный непосредственно на рулевом колесе;
2. стали устанавливать новую панель приборов.

Самостоятельная модернизация

Автомобили новых выпусков уже в базе имеют многофункциональный блок управления. А вот владельцы ранних выпусков могут своими руками переоборудовать автомобиль под современные требования безопасности.

Для этого потребуется:

1. Оригинальная проводка УАЗ 2206 – как наиболее подходящая для самостоятельной переделки;
2. Заводская схема-инструкция , позволяющая правильно осуществить подключение подрулевых переключателей к штатной схеме;
3. Желание сделать качественный монтаж .

Совет: цена вопроса самостоятельной переделки невысока, поэтому не стоит ею пренебрегать при эксплуатации автомобилей УАЗ в динамичных дорожных условиях – на городских магистралях или дорогах общего пользования. Собственно говоря, и самостоятельная замена проводки УАЗ на старых моделях также позволит исключить ее отказы в работе.

Алгоритм работы будет следующим:

1. Отключаем аккумуляторную батарею;
2. Извлекаем из панели приборов блок управления;
3. Отсоединяем провода, сверяясь с их соответствием заводской схеме на рис. 1;
4. Снимаем штатные переключатели с колонки рулевого колеса.

Для переделки потребуется приобрести несколько новых деталей:

1. Блок многофункциональных подрулевых переключателей от модели УАЗ 390995;
2. Реле для цепи стеклоочистителя (лучше всех подойдет от модели ВАЗ, как и проводка 2112, соединяющая реле и блок переключателей);
3. Контактные колодки в количестве 3 штук (одна 8-ми контактная для бока подрулевых переключателей и две 6-ти контактные для реле и штатного переходника).

Приступаем к установке:

1. Заменяем штатный разъем на новый;
2. Разрезаем провод 4х4 (на рис. 2 обозначен красным крестиком);
3. Соединяем его концы на 31В и на S контакт реле стеклоочистителя;
4. Соединяем с контактом 15 реле стеклоочистителя провод 5-2;
5. Контакт J реле присоединяем ко 2-му контакту подрулевого переключателя;
6. Подсоединяем на массу 13-контакт реле;
7. Соединяем переходным кабелем новую контактную колодку;
8. Подключаем ее к колодке, которая раньше подсоединялась со штатным переключателем на панели приборов;
9. Замыкаем контакты электромотора омывателя лобового стекла на контакты 6 и 7 переключателя;
10. На реле контакт 86 соединяем с контактом 6 подрулевого переключателя.

Автолюбители улучшили предложенную заводом-изготовителем схему переделки, внеся в нее некоторые изменения (на рис.3):

1. Ввели в схему переменный резистор R=10К, благодаря которому величину паузы в прерывистом режиме работы стеклоочистителей можно плавно изменять от 4 с до 15 с;
2. Подключение резистора сделать таким образом, чтобы отсчет режима работы начинался с момента остановки электродвигателя щеток.

Выводы: автомобили семейства УАЗ не только унитарные внедорожники многоцелевого назначения, но и простые в обслуживании транспортные средства. Практически любой автовладелец, вооруженный знаниями и цветными электросхемами способен не только восстановить отказавший узел, но и осуществить полезную модернизацию автомобиля и его отдельных элементов.

Схема проводки для буханки с инжекторным двигателем.

При ремонте электропроводки в таком автомобиле найти готовую схему подключения сложно – производитель не включил её в инструкцию по эксплуатации.

Считается, что схема подключения электроприборов у автомобилей УАЗ буханка с инжекторным двигателем практически полностью соответствует схеме, которая используется у авто с карбюратором, но в реальности они отличаются.

Для решения проблем управления автомобилем, связанных с проводкой, используется 2 схемы подключения – стандартная на буханку с карбюраторным двигателем и инжекторная для ГАЗ – 69 «Козел».

Объединение сведений из этих двух схем позволяет ремонтировать либо заново прокладывать проводку в инжекторной буханке.

Вместо схемы инжекторного ГАЗ – 69 может использоваться схема системы электронного управления двигателем, поэтому водители советуют возить её с собой вместе со схемой проводки на карбюраторном двигателе буханки.

Эти источники позволяют управляться с проводкой инжекторной буханки по всему автомобилю, но для некоторых электронных узлов, если они не предусмотрены стандартной схемой подключения.

В таком случае стоит обратиться на специализированные форумы – более опытные владельцы буханок могут не только подсказать решение возникшей проблемы, но и поделиться недостающей для этого схемой, если их автомобиль такой же модели, что и неисправный.
