Проверяем датчик давления масла мультиметром и другими способами

Устройство и схема подключения

Задача мембранного выключателя, выполненного в виде гайки с клеммой, — своевременно замыкать электрическую цепь с контрольной лампой при падении давления смазки. Приборчик состоит из таких деталей:

• металлический корпус в виде шестигранника;
• контактная группа;
• толкатель;
• мембрана измерительная.

Элемент включён в цепь по простейшей схеме — последовательно с индикатором. Нормальное положение контактов – «замкнуто», поэтому после включения зажигания лампочка загорается. В заведённом моторе возникает напор масла, поступающего к мембране через тройник. Под давлением смазки последняя нажимает толкатель, размыкающий контактную группу, в результате индикатор гаснет.

Когда в двигателе возникает одна из неисправностей, вызывающих снижение напора жидкой смазки, эластичная мембрана возвращается в первоначальное положение и электрическая цепь замыкается. Водитель сразу видит проблему по вспыхнувшей «контрольке».

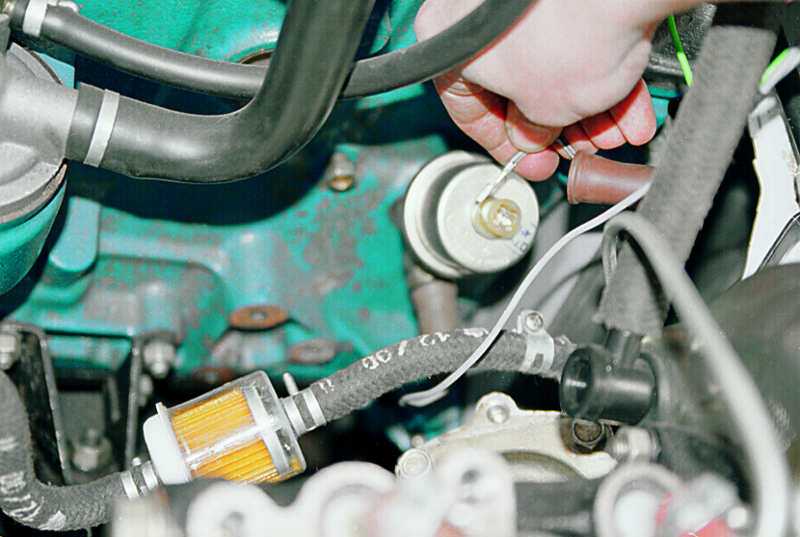

Устройство второго элемента — «бочонка» под названием ММ393А несколько сложнее. Главную роль здесь тоже играет упругая мембрана, соединённая с исполнительным механизмом — реостатом и ползунком. Реостат представляет собой катушку из хромоникелевой проволоки повышенного сопротивления, а ползунок — это подвижный контакт, перемещающийся вдоль витков.

Электрическая схема подключения датчика и указателя аналогична первой — реостат и прибор стоят в цепи последовательно. Алгоритм работы следующий:

1. Когда водитель включает зажигание, в цепь подаётся напряжение бортовой сети. Ползунок стоит в крайнем положении, а сопротивление обмотки — максимальное. Стрелка прибора держится на нуле.
2. После запуска мотора в канале появляется масло, поступающее через тройник в «бочонок» и давящее на мембрану. Она растягивается и толкателем двигает ползунок по обмотке.
3. Общее сопротивление реостата начинает снижаться, ток в цепи возрастает и заставляет отклоняться стрелку указателя. Чем выше давление смазки, тем сильнее растягивается мембрана и меньше сопротивление катушки, а прибор отмечает рост давления.

На снижение масляного напора датчик реагирует в обратном порядке. Усилие на мембране уменьшается, она отбрасывается назад и тянет за собой ползунок. Тот включает в цепь новые витки обмотки реостата, сопротивление увеличивается, стрелка прибора падает к нулю.

Технические нормативы и устранение неполадок

В целом хронических недостатков устранять не требуется, но, как и в любом механизме, поломки неизбежны. Как показывает практика, из строя может выйти любая деталь. От головки блока цилиндров до смещения вкладышей. У двигателя Калина с 16-клапанным исполнением частая проблема с коробкой передач. Ее технические возможности подходят к нулю при пробеге около 100 000 км.

Если Лада Калина приобреталась с рук, то необходимо проверить все подкапотное пространство. Необходимо убедиться в равномерности компрессии во всех цилиндрах в двигателе Калина. В противном случае защита силового агрегата может оказаться под угрозой. Проверке также должна быть подвергнута рулевая рейка. Это слабое место Калины, такая «хроническая болезнь» присуща автомобилям до 2006 года выпуска.

Будьте готовы, что стоимость ремонта может приблизиться к отметке в 20 000 рублей. Основными элементами, требующими замены и починки, могут стать: распредвал поршня (зазор может быть уже критическим), блок цилиндров (будет требоваться расточка). Существенно сэкономить поможет самостоятельная замена масла в двигателе. Для этого необходимо выполнить 6 шагов.

Влияние давления на ДВС

Без смазочного материала работа мотора невозможна. Оно выполняет целый ряд функций:

• Защищает механизм и его детали.
• Предупреждает коррозию.
• Охлаждает элементы.
• Удаляет из зоны трения различные продукты сгорание топлива и износа, например сажу, нагар, металлическую стружку, появляющиеся в процессе работы двигателя.
• Применяется в качестве рабочей жидкости при регулировании фаз газораспределения, в гидрокомпенсаторах и гидронатяжителях.

Его правильное использование продлевает ресурс работы автомобиля на тысячи километров. Но масло должно двигаться, охлаждая и смазывая детали, а не просто быть налитым в поддон. При помощи соответствующего насоса под напором оно подается к поршням, на распределительный вал и к другим деталям, испытывающим высокую динамическую и тепловую нагрузку. И от давления, под которым жидкость идет по системе, зависит состояние и работа вашего автомобиля.

К печальным последствиям может привести как недостаточное, так избыточно высокое значение этой характеристики. Высокое давление ведет к:

• Увеличению расхода масла.
• Разрушению уплотнительных поверхностей.
• Сбоям в работе регулятора холостого хода.
• Поломки датчика расхода воздуха.
• Разрушению поршневых юбок.
• Нарушению нормальной работы двигателя и появлению характерных стуков в гидрокомпенсаторах и приводах клапанов.

Низкое значение параметра может говорить о масляном голодании мотора и привести к быстрому разрушению коленчатого вала и других деталей.

Эти проблемы могут возникнуть из-за неправильного подбора смазочной жидкости или ее низкого качества. Чтобы их избежать, используйте только качественные средства такие как продукция марки HESSOL, и при его покупке проконсультируйтесь у специалистов, которые помогут найти вариант максимально подходящий для применения именно в вашей машине.

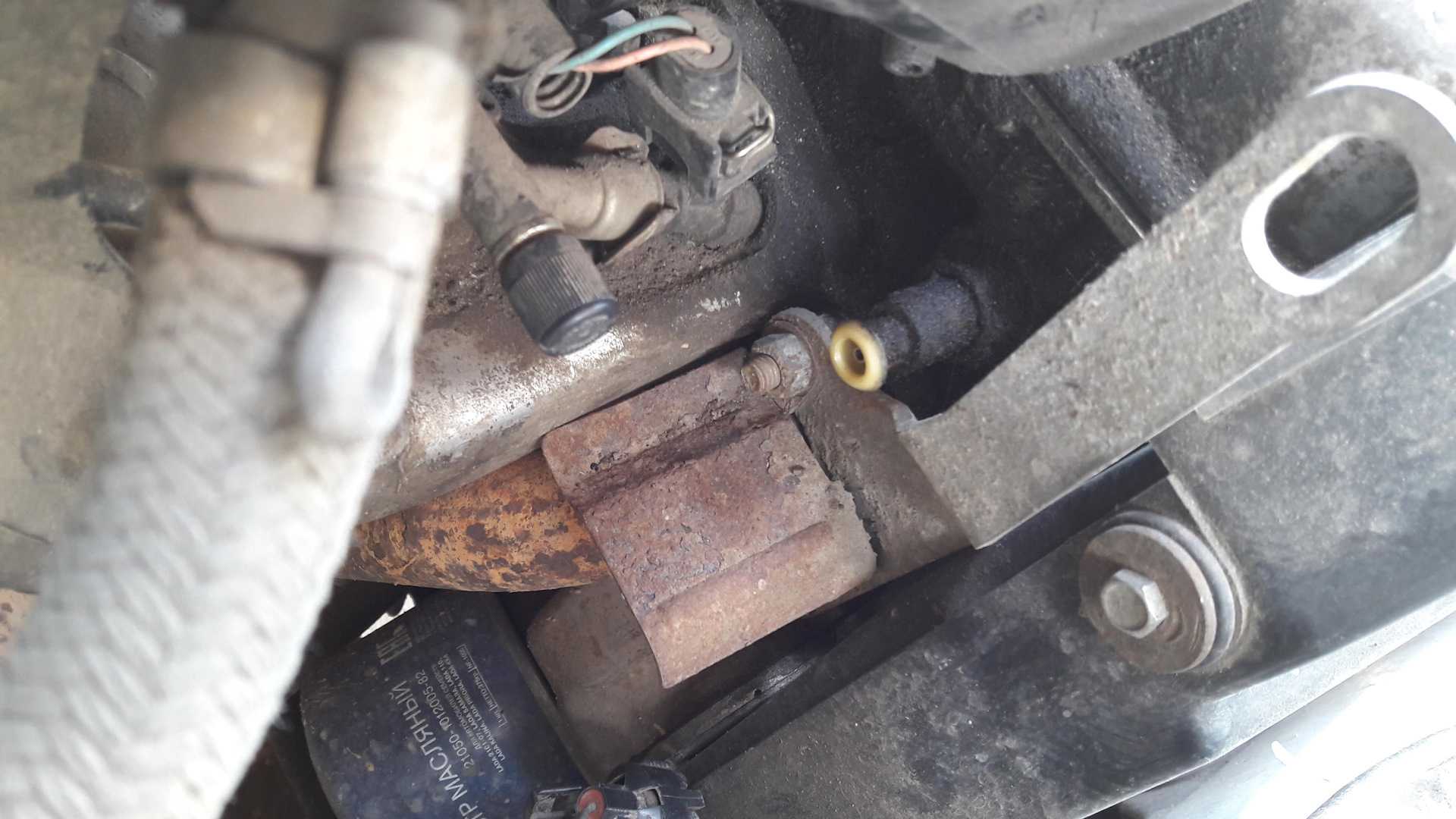

Где находится датчик

Самые распространённые места его нахождения – около масляного фильтра, в верхней части двигателя около блока распредвала, или насоса.

Рассмотрим на конкретных моделях:

1. ВАЗ 2108/09/099. Расположен сверху в правой части двигателя (если смотреть по ходу движения) рядом с крышкой ремня ГРМ. От него отходит только один провод. Такое расположение характерно и для 8-клапанных двигателей на ВАЗ 2110/11.
2. ВАЗ 2110/11 16 клапанный двигатель. Расположен слева на двигателе (если смотреть по ходу движения) со стороны водителя на блоке распредвала между воздушным фильтром, модулем зажигания и масло заливной горловиной.
3. ВАЗ 2112, 16-клапанный двигатель. Находится сверху с левого торца (смотреть по ходу). Чтобы его найти нужно снять воздушный фильтр.
4. ВАЗ 2114. Находится справой внутренней стороне двигателя на головке блока цилиндров рядом с ремнем ГРМ. Сверху его хорошо видно

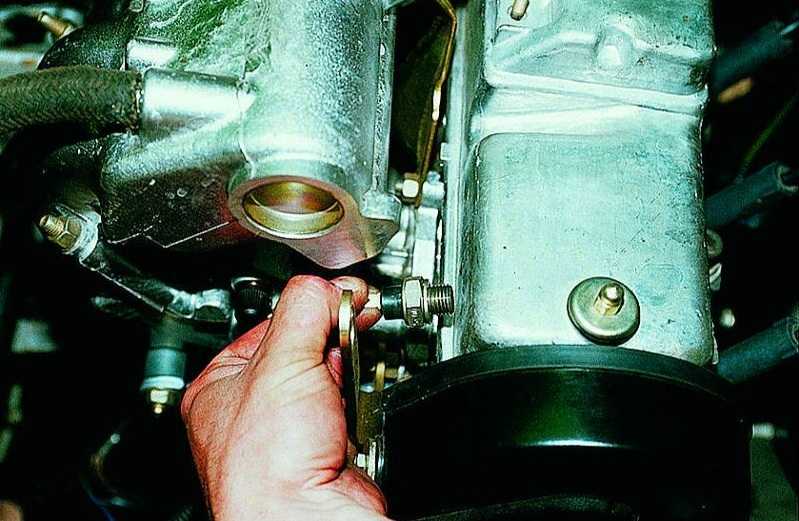

   . Для его демонтажа, снимите защитный колпачок, клемму и выверните ключом на 21.

5. Лада Калина. Расположен справа сзади двигателя возле ремня ГРМ, от него отходит один провод

   . Чтобы до него добраться нужно снять пластиковую крышку блока цилиндров.

6. Лада Приора. Расположен слева (если смотреть по ходу) сверху на блоке цилиндров под впускным воздушным коллектором. Чтобы его демонтировать необходимо сначала снять защитную пластиковую крышку двигателя, отодвинуть воздушный коллектор и торцовым ключом на 21 выкрутить его. Сидит он очень туго.
7. Лада Гранта 8 и 16 клапанный двигатель. Расположен сверху с правой стороны двигателя возле крышки ремня ГРМ

   . Чтобы его снять можно использовать свечной ключ или рожковый на 21.

8. ГАЗ «Газель» (двигатель ЗМЗ-405). Находится на БЦ, сверху с права. От него отходит только один провод.

Самый распространенный размер ключа для снятия датчика – 21. Можно использовать свечной ключ. Но все зависит от конкретной марки авто.

После того, как датчик давления был снят, посадочное место плотно закрывается чистой ветошью, чтобы туда не попала грязь и не вытекло масло при возможной работе двигателя.

Не лишним будет сделать замеры давления масла в система на холостых, средних и высоких оборотах. Для этого используют манометр, который вкручивают вместо ДДМ

Для снятия точных показаний важно обеспечить герметичность соединения

Для каждой модели авто значения могут отличаться. Их можно найти в руководстве по эксплуатации.

К примеру, для ВАЗ 2112 16 клапанов нормативное давление масла в двигателе:

• на холостых оборотах 2 БАРа.
• на 5 тысячах оборотов от 4,5 до 6,5 БАР.

Если все показания в норме и лампочка при этом постоянно горит, значит информация не доходит до ЭБУ или доходит искаженной. Виной этому может быть датчик, который и нужно проверить.

Читайте по теме – что делать если пропало давление масла в двигателе.

Проверка электрического датчика давления масла мультиметром и лампочкой

Метод подходит для всех современных автомобилей «Лада», в частности, ВАЗ 2114, иномарок. Там, где идет только аварийное оповещение о низком давлении масла.

В таких автомобилях установлен датчик, работающий по принципу размыкая цепи. Давление в норме – цепь разомкнута, не в норме – сомкнута, лампочка горит.

Для проверки с помощью лампочки понадобятся:

1. Сама контролька на 12 V.
2. Электрический автомобильный насос или компрессор, желательно с манометром. Если их нет, то воспользуйтесь обычным ножным насосом.
3. Источник питания на 12 Вольт. Можно автомобильный аккумулятор или блок питания от компьютера.

Подключите минусовой провод АКБ к массе датчика, а плюсовой к аналогичному проводу, но через контрольку. Лампочка должна загореться. Если нет, то датчик неисправен.

Запустите насос или компрессор и подайте воздух на входной отверстие датчика. Если последний исправен, то лампочка должна потухнуть.

https://youtube.com/watch?v=SpWE6h6vbjM

Регулируйте давление по манометру, оно не должно превышать 1.5 атмосфер иначе можно повредить мембрану. Оптимальные пределы от 0.5 до 1.5.

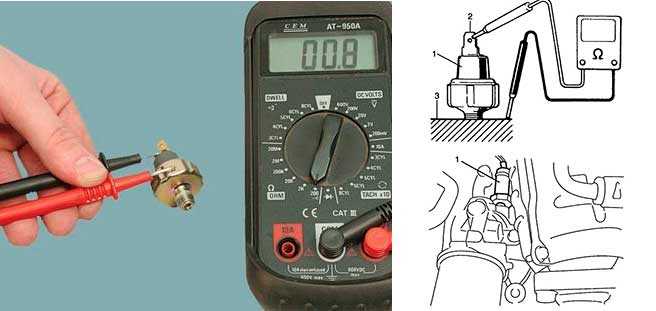

При проверке мультиметром понадобится:

1. Сам прибор, переведенный в режим «прозвонки».
2. Электрический насос или другой нагнетатель воздуха.

Подключите мультиметр к датчику, минус на корпус, плюс к центральному проводу. Цепь замкнется, должен появится сигнал.

Включите насос и подайте воздух под давлением во входное отверстие датчика. Следите за давлением по манометру.

Цепь должна разомкнуться и звук исходящий от мультиметра должен пропасть.

Характеристика ДДМ

По каким причинам цифровое или механическое устройство может течь, в чем заключается принцип работы ДДМ, какое его расположение, как проверить, поменять и поставить новый контроллер? Для начала предлагаем узнать, в чем заключается назначение, а также где может находиться выносной аналоговый двухконтактный ДДМ.

Предназначение и расположение

При работе двигателя моторная жидкость должна поступать во все составляющие силового агрегата, особенно, если речь идет о трущихся элементах мотора. Одним из способов попадания масла в эти места является разбрызгивание жидкости, которое осуществляется благодаря высокому давлению. Если уровень давления снижается и становится аварийным, то в системе увеличивается трение основных деталей, что может привести к их заклиниванию, а также быстрому износу. Чтобы не допустить этого и предупредить водителя о возможных проблемах, силовой агрегат оснащается контроллером давления.

Когда давление в системе падает, автомобильный электронный или механический ДДМ посылает сигнал на приборную панель. На приборке расположен специальный указатель — контрольная лампа, которая при поступлении сигнала начинает мигать или беспрерывно гореть. Что касается места установки, то разные производители авто могут расположить ДДМ в разных местах. Поэтому для поиска места установки следует ознакомиться с сервисной книжкой к авто. В отечественных ВАЗах, например, устройство располагается за ГБЦ, в районе кожуха ремешка ГРМ.

Виды

В современных авто могут использоваться два вида контроллеров:

1. Электронный или цифровой. Такие контроллеры могут работать в двух режимах — либо давление имеется, либо нет. Более точную информацию о состоянии получить невозможно, такой девайс может только предупредить автомобилиста о том, что давление в системе отсутствует. Как сказано выше, это происходит благодаря указателю на приборке — лампа может загореться или моргать, если это так, то следует в первую очередь проверить уровень жидкости в моторе.
2. Устройство механического типа. Механические контроллеры после подключения в соответствии со схемой могут точно определить значение давления в системе. В данном случае водитель также будет оповещен с помощью индикатора, но кроме лампочки, на приборке будет располагаться и соответствующая шкала.

Устройство

Контроллеры цифрового типа включают в свою конструкцию следующие элементы:

• сам корпус;
• рабочую мембрану;
• контакты для подключения;
• толкательный элемент.

В механических контроллерах помимо этих элементов также имеются ползунок и нихромовая обмотка.

Принцип работы электронного и механического датчиков давления масла

Начнем с цифровых контроллеров. Когда водитель включает зажигание, на приборке начинает гореть индикатор ДДМ. После запуска силового агрегата в системе смазки образуется давление, которое воздействует на мембрану. Мембрана начинает взаимодействовать с толкательным элементов, который, в свою очередь, размыкает контакты. Если значение рабочего параметра понижается, это приводит к размыканию контактов контроллера, а это, в свою очередь, способствует подаче напряжения на индикатор, расположенный на приборке (автор видео — Андрей Алексеев).

Что касается устройств механического типа, то в данном случае на указатель подаются данные с учетом того, в каком положении расположен ползунок, который находится на пластине с обмоткой. Если расходный материал начнет воздействовать на мембрану, этот элемент будет приводить в действие толкательный механизм. В результате сигналы от данного элемента будут поступать на механизм изменения сопротивления, а информация о рабочем параметре начнет поступать на датчик, расположенный в приборке.

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

• корпус;
• мембрана;
• контакты;
• а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Проверка электронного датчика

Электрическую систему пользователи часто проверяют двумя методами.

Проверка через ЭБУ

Здесь следует подключить к машине компьютер и считать возможные ошибки. Качественная диагностика поможет с точностью определить, что проблема скрывается именно здесь. Благодаря наличию разных кодов неисправностей, система точно укажет, в каком конкретном месте находится проблема.

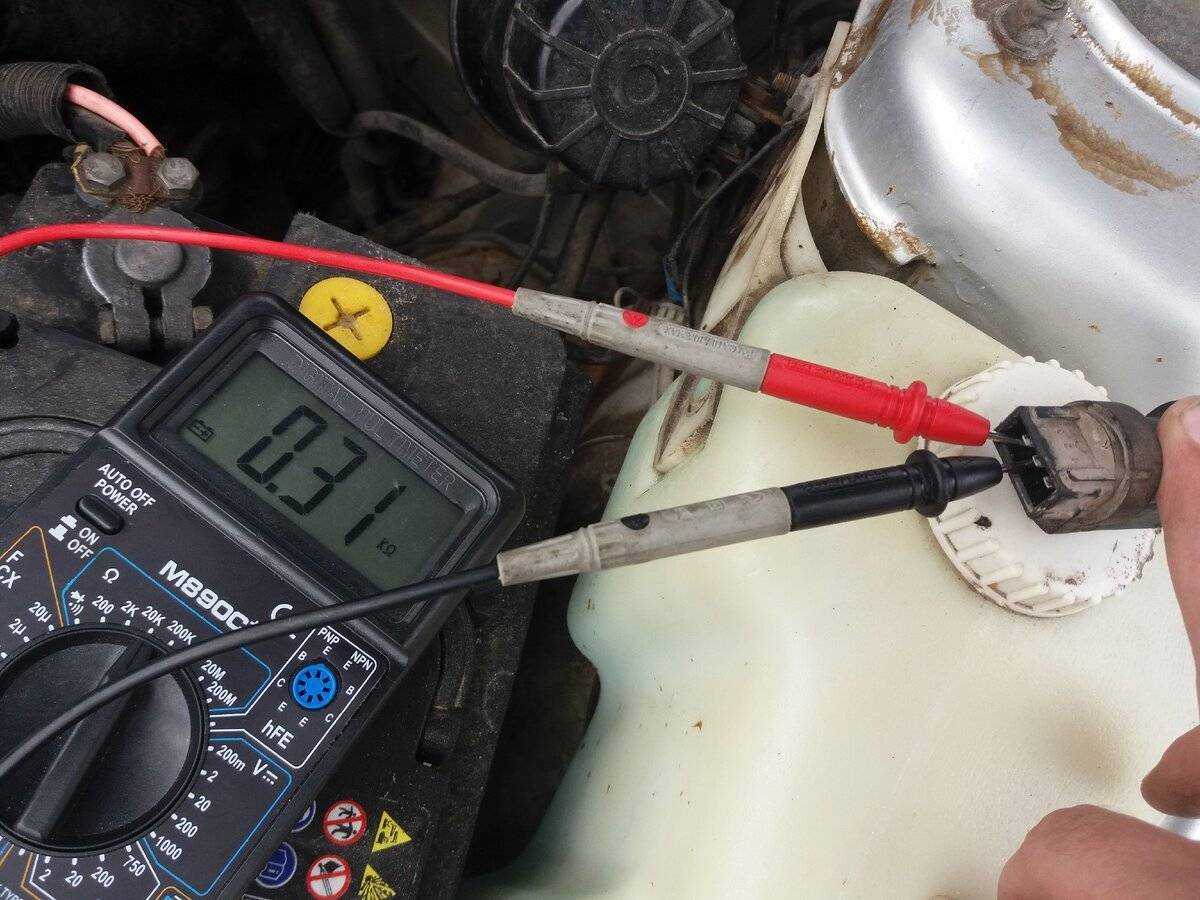

Проверка мультиметром

Процедура подходит только для электронных ДДМ, используемых на современных авто. Для механики подобные действия не подойдут.

Настроить мультиметр на режим прозвонки.
Подключить к чувствительной зоне сенсора насос

Важно добиться герметичности соединения.
Подключить прозвонку к выводам датчика, соблюдая полярность.
Далее потребуется надуть насосом давление в 1-1,5 Бар, что будет соответствовать рабочему давлению внутри картера мотора.
Если все нормально, цепь прибора будет разомкнута и это отобразится на дисплее.. Прозвонку можно соорудить и самостоятельно из лампочки, батарейки и двух проводков

Последовательность действий и результат проверки будет аналогичным

Прозвонку можно соорудить и самостоятельно из лампочки, батарейки и двух проводков. Последовательность действий и результат проверки будет аналогичным.

Как проверить исправность работы датчика давления масла

В норме аварийная «масленка» загорается сразу после включения зажигания, и потухает практически сразу после того, как вы заведете машину. Когда значок ведет себя иначе, это повод проверить ваше авто на исправность:

• Если лампочка вообще не зажглась, у вас проблемы с датчиком.
• Если она не гаснет даже после запуска мотора, скорее всего перегрето масло. Но если после подачи газа, сигнализатор перестает светиться, значит все нормально и ничего делать не нужно.
• Если даже после подачи газа, значок показывает сработку, или – то же самое происходит во время движения, будьте осторожны. Это может говорить о том, что упал уровень смазочной жидкости. Или причиной сигнала может быть неисправность электропроводки или самого индикатора.

Вид поломки сигнализатора зависит от его типа – электронный или механический.

В первом случае обычно достаточно проверить состояние провода подведенного к датчику и качество их соединения. Частой проблемой, вызывающей нарушение в работе системы, является коррозия контактов устройства, из-за чего на него не подается напряжение. Если неисправна контрольная лампа, то индикация состояния также невозможна.

Поводом для сработки механического прибора может стать засор шланга или трубки, по которой подается смазочная жидкость.

Следует учитывать и возможность поломки самого механизма.

Если вы подозреваете поломку датчика, его можно заменить на аналогичный заведомо исправный прибор или на манометр. При запуске двигателя нужно посмотреть показания на шкале манометра. Если они не нулевые, значит дело в сигнализаторе, и серьёзного ремонта скорее всего не требуется.

Как проверить работоспособность аварийного датчика давления масла

Для этого вам понадобится насос с манометром и мультиметр. Данный процесс можно разбить на следующие этапы:

• Демонтируйте сигнализатор.
• Включите мультиметр в режим проверки электропроводки на обрыв и подключите его к устройству. Измерительный прибор должен показывать нулевое сопротивление.
• Ничего не отключая, подсоедините насос к устройству индикации и подайте минимальное давление. В этот момент мультиметр должен показывать, что цепь разомкнута.

На этом видео вы можете увидеть как проходит процесс проверки аварийного индикатора.

Как проверить исправность дополнительного датчика

Чтобы провести диагностику, возьмите небольшой резиновый шланг и насос с манометром:

Для этой проверки вам также потребуется снять сигнализатор вместе с его стрелочным указателем. Подключите насос при помощи резинового шланга

Важно соблюдать герметичность соединения. Подавайте давление, контролируя его значение по манометру. Составьте таблицу показаний сигнализатора и манометра

Составьте таблицу показаний сигнализатора и манометра

Сравните ее с данными об идеальных значениях, соответствующими вашему автомобилю.

Если вы собираетесь устанавливать индикатор уже бывший в употреблении, перед монтажом его стоит проверить на герметичность при помощи мыльного раствора. Устройство нужно герметично подключить к насосу. Смочить завальцованные стыки на датчике и подать давление. Если в корпусе есть отверстия, то в их месте мыльный раствор будет пениться.

Нашей статье мы рассказали вам о важности поддержания давления в масляной системе и датчиках, позволяющих определить состояние этого параметра. Следуйте нашим советам, будьте внимательны к показаниям приборов, используйте надежные детали и комплектующие, применяйте качественные, правильно подобранные масла, и ваш автомобиль прослужит долго

На панели приборов есть лампочка, которая сигнализирует об аварийном давлении масла в двигателе

Когда она загорается это явный признак неисправности. Расскажем что делать, если загорается лампа давления масла и как устранить неисправность

На панели приборов есть лампочка, которая сигнализирует об аварийном давлении масла в двигателе. Когда она загорается это явный признак неисправности. Расскажем что делать, если загорается лампа давления масла и как устранить неисправность.

Контрольная лампочка масла может загореться по двум различных причинам: либо низкое давление масла, либо низкий уровень масла. А вот что конкретно означает загоревшаяся на приборной панели лампочка масла, поможет выяснить только инструкция по эксплуатации. Поможет нам тот факт, что, как правило, бюджетные автомобили не имеют индикатора низкого уровня масла, а только низкого давления масла.

Масляный датчик: как устроен и работает

Начнем с того, что уровень масла всегда должен быть не выше и не ниже нормы

Также важно убедиться, чтобы само масло было в нормальном состоянии, подходило для двигателя по вязкости и другим характеристикам. Давление  масла тоже должно быть в пределах нормы

Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение

Однако если по каким-либо причинам  работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя

Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение. Однако если по каким-либо причинам  работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя.

В отдельных случаях мотор может заклинить, что весьма опасно, если машина находится в движении. Чтобы своевременно предупредить водителя о том, что давление масла упало, устанавливается специальный датчик.

При этом бывает и так, что с системой смазки и двигателем все в порядке, однако датчик сигнализирует о том, что с давлением проблемы.  Другими словами, на панели горит лампочка давления масла. Так или иначе, чтобы точно определить причину, нужно знать, как выполняется проверка и замена датчика давления масла.

Итак, на тех или иных ДВС указанный датчик стоит в разных местах. Например, на ВАЗ-2112 с 16-клапанным мотором датчик давления масла   расположен с левой стороны двигателя на торце корпуса возле подшипников распредвала. Чтобы точно определить место установки и где находится датчик давления масла, нужно изучить мануал конкретного авто.

Идем далее. Что касается видов датчиков, можно выделить:

• электронный датчик давления масла;
• механический датчик давления масла;

Первый вариант часто называется аварийным, так как он работает по принципу «есть давление» или «нет давления». При этом точных данных устройство не дает.

Как правило, основной его задачей является только информирование о том, что в двигателе давление масла упало до критической отметки и мотор нужно срочно глушить.

Само собой, минусом такого датчика является то, что зачастую даже если водитель успевает быстро заметить загорание лампочки и заглушить двигатель, без последствий для ДВС это не обходится.

В свою очередь, механический датчик достаточно точно определяет давление масла. Благодаря этому по стрелочной шкале можно понять, какое давление масла в двигателе, как оно изменяется, когда мотор начал работать в условиях масляного голодания и т.д.

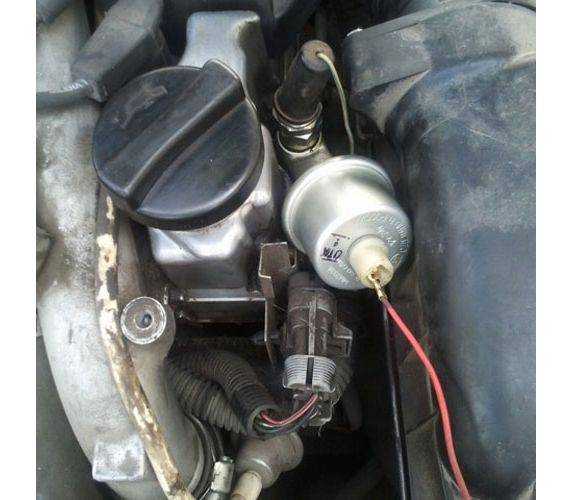

Также добавим, что некоторые авто имеют сразу два датчика, то есть решения обоих типов. Это позволяет точно определить давление масла, а также вовремя среагировать на сигнал, который посылает датчик аварийного давления масла, если давление критически низкое.

Если рассматривать принцип работы датчика масла, тогда электронный аналог намного проще, чем механический. С одной стороны, это означает более высокую надежность, хотя с другой именно такое решение не способно отобразить точные данные по давлению.

Конструктивно электронный датчик масла включает в себя:

1. корпус;
2. мембрану;
3. контакты;
4. толкатель.

Указанный датчик подключен к электрической цепи,  куда также интегрирована лампочка-индикатор аварийного давления. Когда мотор заглушен, мембрана выпрямлена и толкатель задвинут, а контакты замкнуты. Если в это время подать питание на датчик, лампочка аварийного давления масла загорится, что обычно водители наблюдают во время пуска двигателя.

После того, как мотор начал работать и маслонасос создал нужное давление, указанное давление масла продавливает мембрану, которая контактирует с толкателем. Толкатель попросту размыкает контакты, лампочка масла на панели приборов гаснет. Если же давление неожиданно упадет ниже допустимого, контакты замкнутся и загорится аварийный индикатор. То же самое произойдет, если неисправен датчик.

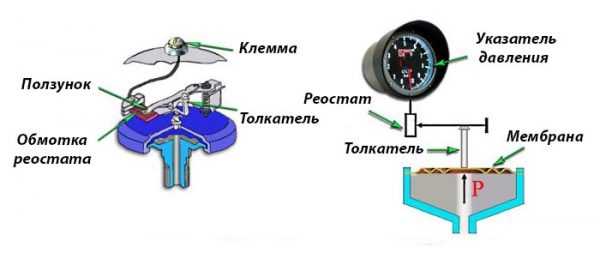

Механический датчик давления масла сложнее, в его устройстве можно выделить: корпус, мембрану, толкатель, ползунок, а также нихромовую обмотку и дополнительные элементы.

Работает такой датчик подобно электронному, то есть масло давит на мембрану, которая двигает толкатель. Далее от толкателя усилие передается на механизм, меняющий сопротивление. Благодаря такой работе данные по давлению поступают на стрелочный указатель на панели приборов.

При этом показания более точные, а сами данные будут отличаться в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В результате водитель может не только заметить критическое снижение давления, но и вовремя обнаружить, что мотор работает в условиях масляного голодания или сниженного давления смазки.

Как проверить и заменить элемент

В процессе длительной эксплуатации внутренние детали датчика изнашиваются и периодически выходят из строя. Неисправность проявляется в виде неправдивых показаний индикационной шкалы либо постоянно горящей аварийной лампе. Прежде чем делать выводы о поломках силового агрегата, крайне желательно проверить работоспособность датчика.

Если при работающем моторе светится индикатор и стрелка показывает ноль, его надо немедленно заглушить

Когда лампочка зажигается и тухнет своевременно, а стрелка не отклоняется, следует проверить исправность масляного датчика — измерителя давления ММ393А. Потребуется рожковый ключ размером 19 мм и манометр со шкалой до 10 Бар (1 МПа). К манометру нужно прикрутить гибкий патрубок с резьбовым наконечником М14 х 1,5.

Проверочные манометры оснащаются переходниками для проверки различных двигателей

Порядок проверки следующий:

1. Заглушите двигатель и дайте остыть до 50—60 °С, чтобы не пришлось обжигать руки во время работы.
2. Отсоедините от датчиков провода и выверните их ключом на 19 мм вместе с тройником. Учтите, в момент разборки из блока может вытечь небольшое количество масла.
3. В отверстие вкрутите резьбовую часть патрубка и аккуратно подтяните. Заведите мотор и наблюдайте показания манометра.
4. Давление масла на холостом ходу составляет от 1 до 2 Бар, на изношенных моторах может упасть до 0,5 Бар. Максимальные показания на высоких оборотах — 7 Бар. Если датчик выдаёт другие значения либо стоит на нуле, нужно купить и поставить новую запчасть.

В дороге масляный датчик ВАЗ 2106 проверить сложнее, поскольку под рукой нет манометра. Чтобы убедиться в наличии смазочного материала в каналах мотора, выкрутите элемент, отсоедините главный провод зажигания и вращайте коленвал стартером. При исправном насосе из отверстия выплеснется масло.

Когда световой сигнал не горит вовсе, рассматривайте 3 варианта:

• перегорела лампочка;
• обрыв проводки;
• пришёл в негодность малый датчик в виде шестигранника.

Первые 2 версии легко проверить путём прозвонки тестером либо мультиметром. Исправность мембранного элемента испытывается так: включите зажигание, снимите с клеммы провод и замкните на массу автомобиля. Если лампа загорится, смело меняйте датчик.

Для снятия измерителя нужно открутить гайку штуцера, прижимающую к блоку тройник

Замена производится путём откручивания большого или малого датчика гаечным ключом

Важно не растерять уплотнительные бронзовые шайбы, поскольку в комплекте с новой деталью их может не оказаться. Потеки моторной смазки из отверстия удалите ветошью. Оба измерителя не подлежат ремонту, только замене

Их металлические корпуса, способные выдержать давление масла работающего двигателя, герметично закрыты и не разбираются. Вторая причина — низкая цена запасных частей ВАЗ 2106, делающая подобный ремонт бессмысленным

Оба измерителя не подлежат ремонту, только замене. Их металлические корпуса, способные выдержать давление масла работающего двигателя, герметично закрыты и не разбираются. Вторая причина — низкая цена запасных частей ВАЗ 2106, делающая подобный ремонт бессмысленным.
