Замена рычага передней подвески renault megane 2

Замена рычага рено меган 2

При пробеге около 190 000 км порвало задний сайлентблок рычага передней подвески с пассажирской стороны. Симптом порванного сайлента рычага – ход всей ступицы вместе с рычагом влево и вправо, при покачивании колеса вокруг оси. Для замены купил сайлентблоки фирмы Lemforder. Каталожный номер переднего — 28878 01 (450 рублей), заднего — 28879 01 (460 рублей).

Сайлентблоки рычага менял в автосервисе, т.к. сделать это проще при помощи подъемника. Сразу хочу извиниться за отсутствие фотографий в некоторых пунктах процесса разбора, т.к. не было возможности все сфотографировать. Поэтому в отчете использовал множество старых фоток. Итак начнем.

Снятие и установка рычага передней подвески Рено Меган 2

Независимо от применяемого подъемного оборудования не используйте рычаг подвески в качестве опоры.

Снятие

1. Установите автомобиль на двухстоечный подъемник.

2. Разблокируйте рулевое колесо.

3. Снимите переднее колесо и боковой подкрылок.

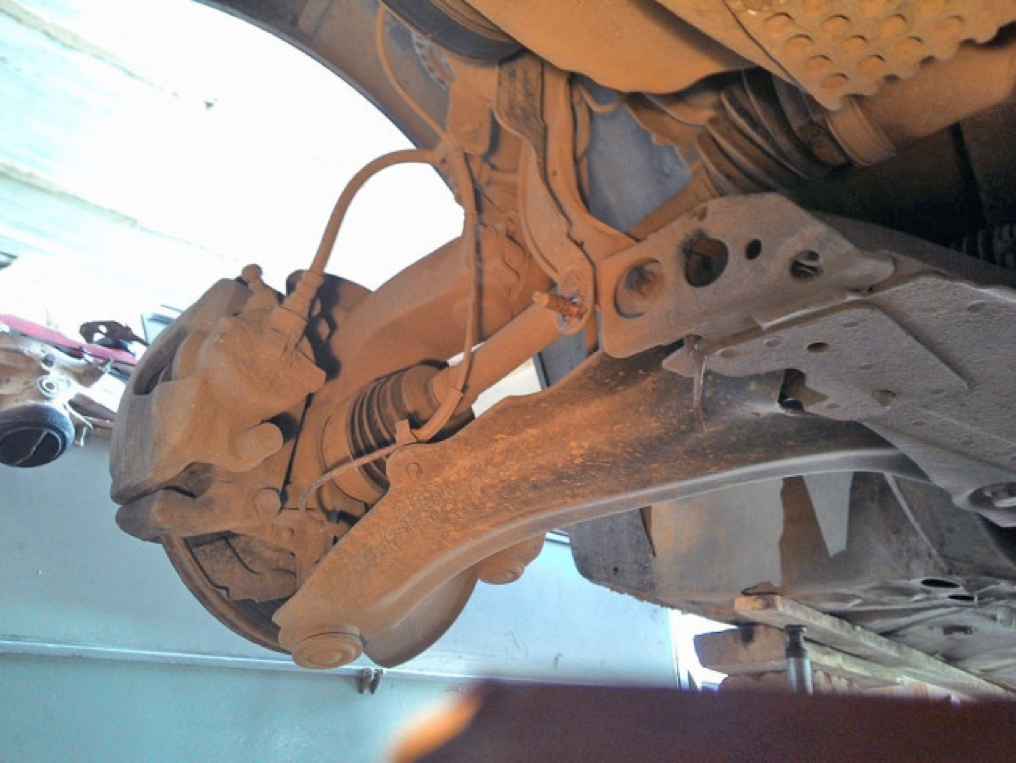

Рис. 1. Откручивание нижних креплений рычага передней подвески

4. Открутите болт крепления шаровой опоры рычага подвески и гайку крепления пальца шарового шарнира конца штанги стабилизатора поперечной устойчивости (рис. 1).

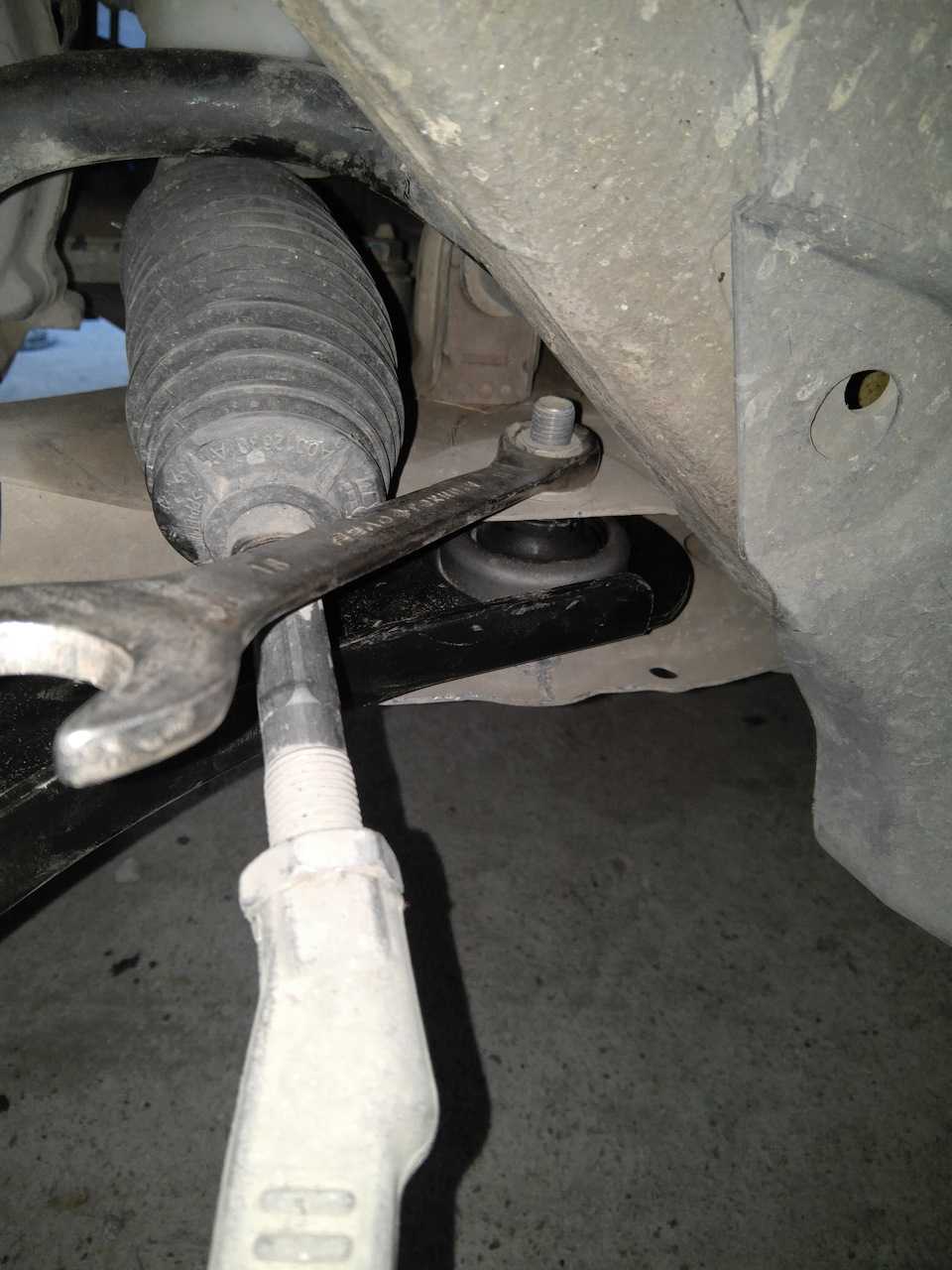

5. Выпрессуйте шаровой шарнир наконечника рулевой тяги с помощью приспособления (Tav. 476).

6. Отверните верхний болт крепления соединительной тяги между подрамником и лонжероном.

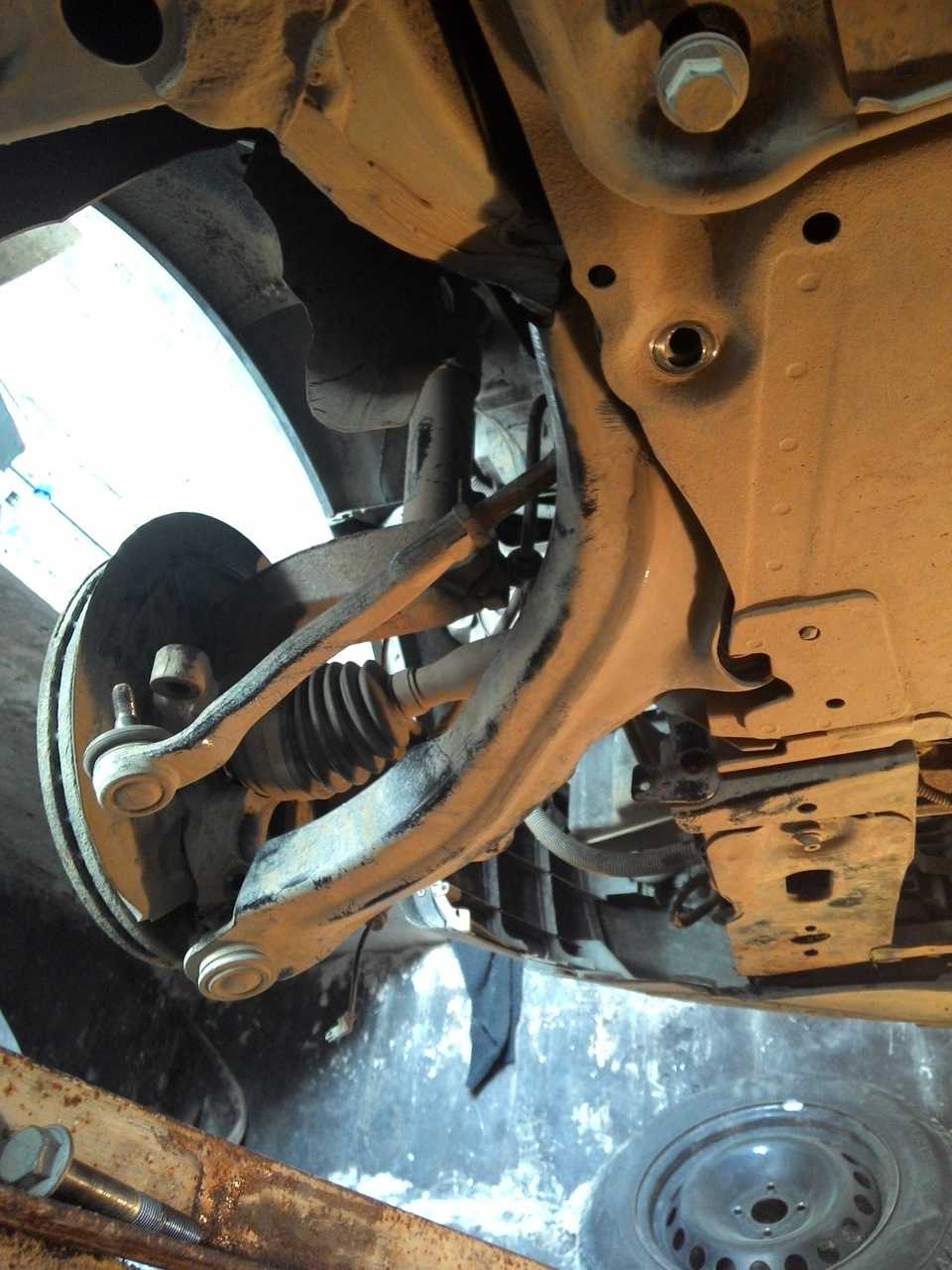

Рис. 2. Откручивание верхних креплений рычага передней подвески

7. Открутите нижнюю гайку крепления соединительной тяги подрамника и болты заднего и переднего креплений рычага подвески (рис. 2).

8. Снимите рычаг подвески.

Установка

Установка производится в порядке, обратном снятию.

Обязательно замените болты крепления рычагов подвески.

Рис. 3. Исключение натяга при затяжке сайлент-блоков при установке рычага подвески

При установке для исключения натяга при затяжке сайлент-блоков установите рычаг подвески так, чтобы получить межосевое расстояние X1 = 24 мм между нижней частью шаровой опоры рычага и нижней частью подрамника на уровне отверстия в центре рычага W1 (рис. 3).

1. Установите гидравлический домкрат под подрамник в зоне среднего отверстия рычага подвески W1 и поднимите его до соприкосновения с подрамником.

2. Опустите гидравлический домкрат на размер Х1 = 24 мм.

Расположите заглушку шаровой опоры рычага подвески на гидравлический домкрат, не изменяя положения рычага.

3. В этом положении затяните требуемым моментом 105 Нм болты переднего и заднего креплений рычага подвески к подрамнику.

4. Уберите гидравлический домкрат.

5. Вставьте шаровую опору рычага подвески в поворотный кулак.

6. Установите и затяните требуемым моментом:

– гайку нижнего крепления соединительной тяги подрамника (62 Нм);

– болт верхнего крепления соединительной тяги подрамника (210 Нм);

– гайки крепления пальцев шаровых шарниров концов штанги стабилизатора поперечной устойчивости (35 Нм);

– гайку крепления пальца шаровой опоры рычага подвески (62 Нм);

– передние колеса и болты крепления переднего колеса (105 Нм).

Установите тягу стабилизатора поперечной устойчивости с помощью приспособления (Sus. 1413) и переходника (Sus. 1734).

Замена Рычага Передней Подвески Рено Меган 2

Renault Megan Blue, темно-синий ›Бортжурнал› Замена передней подвески в Меган 3.2

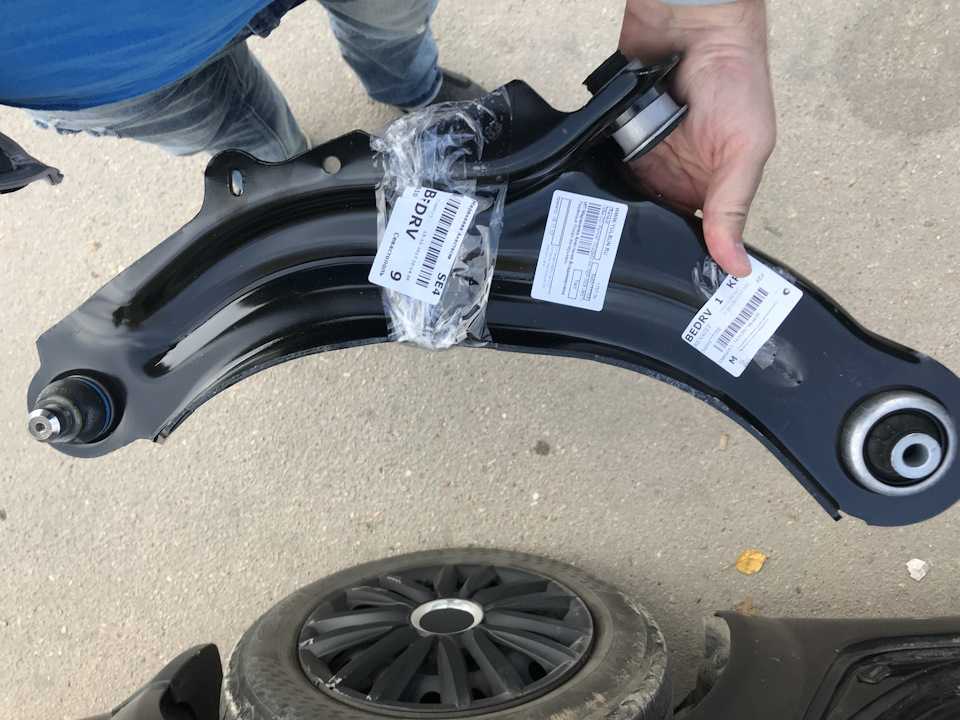

На диагностике сказали, что свободная езда в кронштейне блокирует передние рычаги. Прежде чем изучать машину, он изучал статистику, что означает, что ему придется инвестировать. Итак, я поставил вопрос, решил полностью поменять рычаги. Замена сайлентблоков займет много времени, и за деньги они скажут не намного дешевле, если переписать где-нибудь. Я заказал рычаг в розничном магазине, подождав через 6 дней дал скидку в 200 руб. Общий рычаг марки Sidem 1920 г. за штуку.

Итак, они пошли на тест для вашей работы в гараже на подъемнике. Яма была бы не такой удобной

Они уронили колеса, почистили болты и наполнили Ведешку. Мы ждемСразу отмечу, что в книге по ремонту, а также в инструкциях в интернете (когда есть изменения по сравнению с той же книгой) аннотация неверна.Первое, что нужно сделать, это снять крышку переднего крыла, два винта и 5 пластиковых точек.

Затем они свергли защиту двигателя. У меня есть два болта сбоку и три шпильки с гайками спереди (это, кажется, было сделано старым владельцем, так как болты не были установлены симметрично).

Чтобы снять рычаги, удобно снять переднюю раму. Для этого вешают радиатор, он опирается на носилки. Затем два болта под ключ откручиваются 18 спереди, вкручиваются в лонжероны. Мы также откручиваем две гайки на 13 (слева и справа) в области блоков бесшумных рычагов. Здесь подрамник прикручивается через шток к лонжерону. Здесь он отходит от толчка.Подрамник висит на 2 боковых панелях. Которые крепятся к пролету 4 болтами, а к подрамнику также 4,5 болта.

https://youtube.com/watch?v=_Wc9QSGhc-4

замена рычаги передняя подвеска в машине. RENAULT Megane2

Ремонт передняя подвеска Renault Megane 2. замена заблокировать поставщика в фронт рычаги и замена втулки стабилизатора.

https://youtube.com/watch?v=1KOy4ViEkV0

Артикул и стоимость хороших аналогов родных шаровых опор Рено Меган от сторонних производителей

Несмотря на то, что технологически замена отдельно шаровой опоры на Меган 2 не предусмотрена, автовладельцы, желая сэкономить, приобретают изделия от сторонних производителей. Аналоги встречаются как откровенно низкого качества, так и способные прослужить на уровне родной автозапчасти.

При этом многое зависит от правильности монтажа и отсутствия перекосов при запрессовке. Наилучшие варианты шаровых опор от сторонних производителей представлены в нижеприведенной таблице.

Таблица — Хорошие аналоги шаровой опоры Рено Меган

Производитель	Артикул	Примерная стоимость, рубль
Delphi	TC1363	460-580
Meyle	16160100006	460-590
Febi	23995	50-1000
Swag	60923995	600-800
Lemforder	3845401	800-1100

Пошаговая инструкция замены

Так что я составил для себя небольшую последовательность, которой советую придерживаться и всем остальным:

Устанавливаю автомобиль на домкрат, снимаю колесо. Думаю, этот этап не вызовет затруднений ни у одного автолюбителя.
Снимаю защиту картера на двигателе и передний амортизатор.
На резьбу наношу смазку.
Используя ключ, аккуратно раскручиваю гайку.
Снимаю шайбу.
Откручиваю гайку, которой скрепляется стойка стабилизатора и рычага. Достаю болт.
Снимаю шаровую опору.
Откручиваю гайки с крепления рычага.
Один конец рычага вынимаю из кронштейна, находящегося на кузове, и снимаю его с растяжки.
Снимаю специальную и регулировочные шайбы. Советую их как-то обозначить, например, промаркировать, чтобы не перепутать, так как их еще нужно будет поставить на место.
Если имеются технические повреждения, разрывы на шарнире резинометаллического рычага, то нужна замена. Для этого необходимо специальное  оборудование и  инструменты, которые в большинстве случаев отсутствуют в гаражах водителей.. Так что, легче заменить рычаг в сборе.

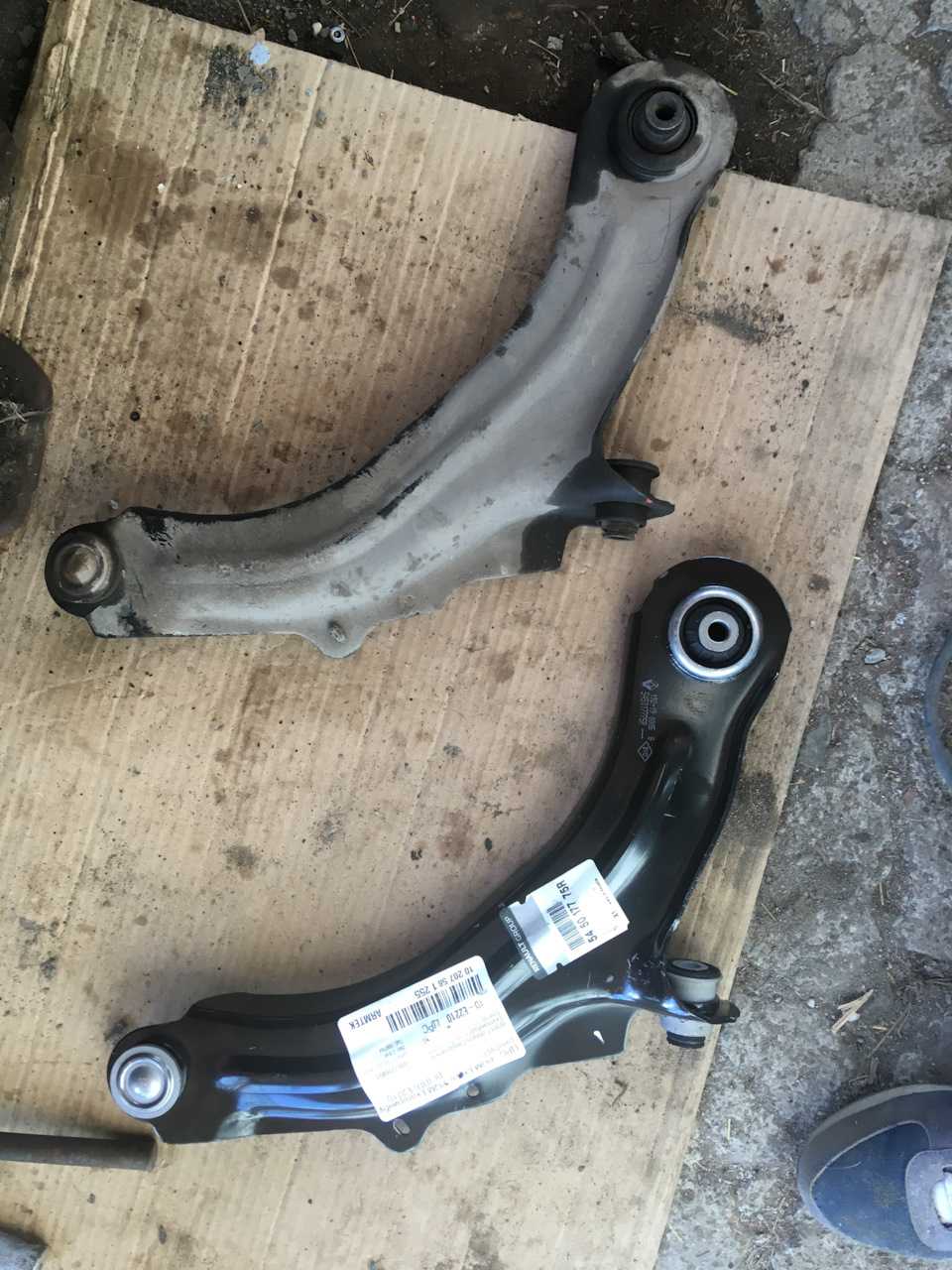

Устранив все поврежденные детали, ставлю рычаг передней подвески на место. Осуществлять данную процедуру следует в обратном порядке

Очень важно, чтобы все шайбы были поставлены на свои места. Гайки затягиваются уже когда автомобиль опущен, так сайлентблок будет  правильно функционировать

Собственно, ослаблять их следует также, когда автомобиль стоит на земле.

Зная технологию, провести замену рычага передней подвески, оказалось для меня не так уж и сложно. Да, пришлось повозиться, потратить свое время. Зато я изрядно сэкономил и знаю, что ближайшее время мой автомобиль не преподнесет мне никаких неприятных сюрпризов.

Особенности замены рычагов Рено Меган 2

На Меган 2 замена передних рычагов представляет собой достаточно большой объем работы. Чтобы снять рычаг необходимо приспустить или полностью снять передний подрамник. Тогда появляется возможность открутить болт крепления переднего сайлентблока

На Рено Меган 2 при замене поперечного рычага важно обязательно установить скобы крепления провода датчика АБС. Если этого не сделать, то провод быстро перетирается об рычаг и АБС выходит из строя

Во время замены рычага Меган 2 обязательно стоит проверить состояние болта крепления пальца шаровой опоры. Если резьба на нем вытянута или изношена, болт обязательно нужно заменить на новый. Наши мастера рекомендуют устанавливать только оригинальные болты, которые предлагает Рено. Они проходят специальную закалку и служат намного дольше неоригинальных. Оригинальный рычаг в сборе ходит достаточно долго – от 70 до 120 тысяч км. Замена рычага на Рено Меган 3 понадобится Вам, когда изношена шаровая опора или сайлентблоки. Обычно раньше всего выходит из строя шаровая опора, затем сайлентблоки.

Новый рычаг также необходим, если на Вашем автомобиле ранее уже была заменена отдельно шаровая опора. После такой замены, как правило, разбивается посадочное место под шаровую опору, сминаются шлицы и опора плохо держится в рычаге. Поможет только полная замена рычага Рено Меган.

Наши мастера настоятельно не рекомендуют менять отдельно шаровые опоры или сайлентблоки. Даже в условиях самого лучшего технического центра не добиться того качества крепления шаровой опоры в рычаге, которое получается на заводе.

Отдельно замененные шаровые опоры служат как минимум вдвое меньше, чем поставленные вместе с рычагом. Лучше всего сделать полную замену рычага Меган 3 и на несколько лет забыть о неисправностях шаровой опоры или сайлентблоков.

Технический центр Меган Ремонт находится в Москве по адресу ул. Карьер, дом 2, строение 1.

По телефону 8(495)94-067-94 Вы сможете получить квалифицированную консультацию по замене рычагов Рено Меган 2, записаться осмотр ходовой части или на ремонт.

Источник статьи: http://megane-remont.ru/zamena_rychagov_na_renault_megane/
