Меняем сальник заднего моста на ниве 2121

Когда требуется замена?

Операцию по замене производят при утечке масла из картера моста. Провоцирует выдавливание смазки забитый сапун.

Если смазка капает сразу после остановки (пока редуктор горячий), а затем течь прекращается – сапун необходимо почистить. Когда он забит грязью, во время движения разогретый воздух не стравливается наружу. Под давлением рабочая жидкость редуктора будет выдавливаться даже через исправные прокладки и сальники.

Если сапун в порядке, а масло все равно просачивается – придется менять поврежденные прокладки крышек или уплотнительные кольца. Их в переднем мосту три, и они разные:

Сальник, уплотняющий ось ведущей шестерни – расположен сзади моста, в месте крепления переднего карданного вала. Сальники правого и левого привода (внутреннего шарнира полуоси).

Направление вращения колеса при движении вперед, указано стрелкой. При неправильной установке масло съемные насечки будут гнать смазку наружу. Для понимания устройства, приведу компоновку переднего моста:

Замена сальника производится без снятия переднего моста. Если работы выполняются самостоятельно, и нет возможности использовать подъемник – автомобиль ставится на смотровую яму или эстакаду. Затягиваем ручной тормоз, под задние колеса устанавливаем подпорки. Рычаги КПП и раздаточной коробки в положении «Нейтраль». Передняя часть поднимается домкратом и фиксируется на упорах.

Очищаем мост от грязи и потеков технических жидкостей. Откручиваем сливную пробку картера и сливаем масло из редуктора. Закручиваем пробку на место.

Проверка зазора в ступичных подшипников.

Если есть износ в данном узле, то при движении или наборе определенной скорости может наблюдаться сильная вибрация на рулевом колесе. Со временем это может привести к более серьезным проблемам, например к неравномерному износу шин. Это связано с тем что может отсутствовать необходимый для вращения ступицы зазор. В нормальном состоянии он должен быть не менее 0,15 мм. Для регулировки понадобится баллонный ключ, ключ на 27 и молоток.

Для проверки нужно вывести колесо, затем покачать его в вертикальной плоскости. Для более точной проверки необходимо попросить помощника нажать на педаль тормоза и снова покачать колесо. Если стук исчезает, то это подтверждает наличие проблем со ступичным подшипником.

Для устранения люфта необходимо снять колпак и расконтрить гайку ступица. Для этого лучше использовать подходящий вороток. При этом лучше сразу заменять гайки на новые, потому что старая может вернуться в свое положение и не получиться как следует ее законтрить, поскольку ее бортики могут быть повреждены.

Для затяжки лучше использовать динамометрический ключ, чтобы усилие не превышало 19,6 Н*м или 2кгсм.

Так же появление стука в передней подвеске может быть связано с неправильной регулировкой углов установки колес. Для этого необходимо обратиться в специализированный сервис, чтобы проверить эти параметры на стенде. Неправильный угол приводит к усиленному износу шин, расходу топлива. Со временем из-за этого выходят из строя элементы подвески, ступичный подшипник. Автомобиль теряет управляемость.

При возникновении стука в передней подвеске необходимо обратить внимание и на систему выпуска отработанных газов. Часто возникающий шум в передней части автомобиля может возникать при смещении крепления глушителя или резонатора. Это проявляется в стуке при перегазовках

Проверку лучше производить на холодном двигателе. Для этого можно взяться за конец выхлопной трубы и покачать ее в разные стороны. В нормальном состоянии выхлопной системы никаких стуков появляться не должно. Появление шума будет свидетельствовать о повреждении креплений. В этом случае необходимо установить авто на смотровую яму и более внимательно проверить компоненты выхлопной системы

Это проявляется в стуке при перегазовках. Проверку лучше производить на холодном двигателе. Для этого можно взяться за конец выхлопной трубы и покачать ее в разные стороны. В нормальном состоянии выхлопной системы никаких стуков появляться не должно. Появление шума будет свидетельствовать о повреждении креплений. В этом случае необходимо установить авто на смотровую яму и более внимательно проверить компоненты выхлопной системы.

Гул в заднем мосту Нивы Шевроле. Он бывает разным. Простой способ определить причины по симптомам

Мосты — тоже довольно слабые части Нивы. Издеваясь над этими механизмами можно здорово поплатиться и как правило, проблемы с мостом начинают проявляться в виде гула. Однако гул и вой моста может иметь различный характер и обозначает разные поломки. Попробую раскидать все по полочкам.

В настоящий момент, есть несколько видов неисправностей заднего моста, которые становятся причиной воя:

• Износ главной пары
• Неисправность подшипников
• Гайка хвостовика
• Нарушения в регулировке редуктора

В зависимости от причины, симптомы будут иметь различный характер. Но скажу сразу: гул не лечится заменой масла, присадками и прочими жидкостями, которые впаривают нам по телевизору. Изношенные подшипники и зубья главной пары волшебным зельем не исцелить. Увы, этого еще не придумали. Поэтому отбросьте эти варианты и прислушайтесь к характеру неисправности.

Износ главной пары

Вой, гул или просто «пение» заднего моста. Проявляется только под нагрузкой или в определенном положении нажатия на педаль газа. Однозначно, исчезает при отпускании газа, когда выполняется торможение двигателем. Если неисправность находится на начальной стадии, то гул может исчезать по мере усиления нажатия на педаль газа и пропадать на скоростях 110-120 километров в час. Но он не пропадает, просто мы его перестаем его слышать.

Впервые проявляет себя на скорости 70-80 км/ч, но постепенно планка будет снижаться до 40. Не верьте тем, кто скажет, что данный гул можно устранить регулировкой. Скорее всего, они ничего не понимают в таких механизмах.

Износ подшипников

Довольно опасное явление. Гул этот присутствует всегда: на нейтрали, под нагрузкой, без. Усиливается по мере увеличения скорости движения. Из 4-х подшипников в заднем мосту гудеть могут только двое — подшипники ведущего вала, так как они вращаются быстрее колес в 4-5 раз. Если случай запущенный, то на малой скорости может быть слышен хруст или треск.

Впрочем, не торопитесь приговаривать редуктор, похожим образом могут гудеть: подвесной подшипник или ступичный.

Вой подшипников дифференциала немного другой — он больше хрумкающий или прерывистый и увеличивает свою частоту с увеличением скорости. Проявляться может хаотично — под нагрузкой или без, исчезать и пропадать на некоторое время. Под это же описание могут попасть подшипники полуосей.

Открутилась гайка хвостовика

Внимание! Эксплуатация машины с такой неисправностью категорически запрещена!

А это самая опасная неисправность, из-за которой рвет редуктора или клинит мост прямо на ходу. Если вы слышите гул или вой, проявляющийся только при сбросе газа на Ниве, то это 100% гайка хвостовика или подшипник хвостовика, который влияет на его перемещения точно так же. Гул этот напоминает подъезжающий к остановке троллейбус.

При обнаружении данной проблемы рекомендуется сразу же последовать к месту ремонта и устранить неисправность — подтянуть гайку. Еще один из симптомов проблемы — течь сальника хвостовика.

Неправильная регулировка редуктора

Данный гул имеет очень различный характер и сказать что-то однозначное нельзя. Он однозначно отсутствует при движении на нейтрали и означает кончину редуктора.

Проблема в том, что редуктор регулируется один раз и на весь срок службы. Никаких плановых работ подобного характера нет и если гул уже появился, то регулировка помочь ничем не сможет. Вся суть регулировки сводится к поимке того положения главной пары, при которой нет шума и воя, а также обеспечивается долгий срок службы моста. Не все мастера способны сделать это грамотно, поэтому проявившийся гул означает то, что вы опоздали.

Впрочем, гул сразу же после сборки редуктора вылечить регулировкой можно.

Что такое задний мост

Задний мост — это делать автомобиля, объединяющая два колеса на одной оси, колеса с подвеской и подвеску с кузовом. В случае наличия заднего привода, мостом именуется трансмиссионный редуктор в сборе.

Функции заднего моста

Агрегат служит для выполнения нескольких функций:

• передача крутящего момента. Дифференциал заднего моста увеличивает крутящий момент за счет понижающей передачи. Также мост может менять плоскость вращения ведущих колес, позволяя крутить колеса перпендикулярно кузову, когда коленвал вращается вдоль оси авто;
• вращение ведущих колес с разной угловой скоростью. Данный эффект достигается за счет применения дифференциала (вспомогательных саттелитов), перераспределябщего крутящий момента в зависимости от нагрузки на колесо. Это дает возможность безопасно проходить повороты, особенно на высоких скоростях, а наличие блокировки дифференциала позволяет преодолеть сложные участки при пробуксовке одного колеса;
• опора для колес и кузова. Например, у автомобилей ВАЗ 2101-2123, ГАЗ “Волга”, задний мост закрытого типа, в корпусе которого (чулке) находится редуктор моста и полуоси, а также тормозные барабаны. При этом подвеска зависимая.

На более современных авто классический мост обеспечивает высокую проходимость за счет длинного хода подвески, жесткость на скручивание, а также плавность хода, например, как у внедорожника Toyota Land Cruiser 200.

Устройство и конструкция заднего моста в авто

Элементы классического заднего моста:

• картер (чулок), обычно неразъемный, имеющий посередине крышку для доступа к дифференциалу сзади. На автомобилях УАЗ корпус состоит из двух частей;
• ведущая и ведомая шестерня главной пары;
• корпус дифференциала (в нем собран редуктор моста);
• полуосевые шестерни (сателлиты);
• набор подшипников (ведущей шестерни и дифференциала) с дистанционной шайбой;
• комплект регулировочных и уплотнительных прокладок.

Принцип работы заднего моста. При прямолинейном движении автомобиля крутящий момент через карданный вал передается на ведущую шестерню редуктора. Ведомая шестерня вращается за счет ведущей, а от нее равномерно крутятся сателлиты (но не вокруг своей оси), распределяя момент на колеса 50:50.

При повороте авто одной полуоси необходимо вращаться с меньшей скоростью, за счет вращения сателлитов вокруг своей оси, в меньшей степени крутящий момент поступает на разгруженное колесо. Таким образом обеспечивает безопасность и отсутствие кренов при повороте, съезд с колеи движения и меньший износ резины.

Дифференциалы делятся на несколько типов, каждый из которых выполняет одну и ту же работу, но осуществляют ее по-разному. Существуют дисковые, винтовые, дифференциалы повышенного трения, с жесткой блокировкой. Все это обеспечивает высокую проходимость, поэтому применяется на кроссоверах и внедорожниках.

Как обслуживать задний мост. Для обслуживания моста требуется периодическая замена трансмиссионного масла. За счет применения гипоидной передачи, масло, заливаемое в редуктор, должно соответствовать классификации GL-5. Раз в 200-250 тысяч потребуется регулировка пятна контакта между ведомой и ведущей шестерней, а также подшипников. При надлежащем уходе подшипников, сателлитов и дистанционной шайбы хватит минимум на 300 000 км.

Типы задних мостов в сборе

На сегодня существуют три типа заднего моста в сборе, отличающиеся по типу поддержки колеса и полуоси:

• полуразгруженные полуоси;
• полностью разгруженные полуоси;
• независимая подвеска.

Мост с полуразгруженными полуосями, крепит их С-образными зажимами в картере. Фиксируется полуось шлицевой частью в коробке дифференциала, а со стороны колеса поддерживается роликовым подшипником. Для обеспечения герметичности моста перед подшипником установлен сальник.

Задний мост с разгруженными полуосями отличается тем, что она передает крутящий момент на колесо, но не принимает поперечные нагрузки в виде массы авто. Такие полуоси часто применяются на грузовиках и внедорожниках, отличаются большой нагрузочной способностью, однако имеют недостаток в виде большей массы и сложной конструкции.

Задний мост с независимой подвеской — здесь полуоси имеет наружный и внутренний шарнир равных угловых скоростей, при этом роль упора для кузова выполняет узел независимой подвески, состоящий минимум из 3-х рычагов на одной стороне. Такие мосты имеют тяги регулировки развала и схождения, обладают широким диапазоном хода подвески, а также простоту при ремонте редуктора заднего моста за счет простой конструкции крепления его к подрамнику.

Причины ускоренного износа

Срок службы детали сильно сокращается в следующих случаях:

• Забит сапун редуктора. Под давлением воздуха масло выдавливается через манжету, ломая внутреннее ребро жесткости.
• Неправильно затянута гайка крепления фланца кардана. Люфт или повышенное трение приводят к быстрому износу сальника.
• В трансмиссионное масло залиты агрессивные присадки.
• На резину манжеты попали химреагенты с дорожного покрытия.
• Редуктор перегревается из-за плохого качества или недостатка смазки.

Также сальник может повредиться в результате попадания между ним и валом твердого предмета. Это может быть осколок зуба шестеренки, кусок стопорного кольца или просто песок, который случайно попал в масло.

Совет, как снимать приводы без демонтажа переднего редуктора нива

• Для демонтажа приводов необходимо открутить крепления редуктора (при этом под него подставляется какой-нибудь упор).
• Затем освобождаются поворотные кулаки колес. Для этого достаточно открутить крепление амортизатора от нижнего рычага и нижнюю шаровую опору.
• Для снятия нагрузки, поддомкрачиваем нижний рычаг подвески.
• Откручиваем гайку ступицы, снимаем центрирующее кольцо. Гайка сильно затянута, поэтому используем удлинитель ключа (например, металлическую трубу).
• Отводим поворотный кулак в сторону. После этого привод может свободно перемещаться.
• Для обеспечения свободного хода привода при снятии, редуктор необходимо немного сдвинуть назад.
• Снимаем привод, остерегаясь повреждения пыльников. Если пыльник порван – его необходимо заменить.
• Процедура снятия правого и левого приводов ШРУС аналогична.

Перед демонтажем необходимо механическим способом удалить грязь с внутренней стороны поворотных кулаков и с днища автомобиля над зоной проведения работ. Оптимальный вариант – произвести мойку днища аппаратом высокого давления за сутки до проведения работ.

Редуктор переднего моста снимают для замены или ремонта.

Вам потребуются: ключи «на 13», «на 17», «на 27», шестигранник «на 12», ключ для гаек колес, зубило, молоток, шприц для заливки трансмиссионного масла, емкость для отработанного масла.

1. Снимите передние колеса.

2. Слейте масло из картера редуктора переднего моста (см. «Замена масла в редукторах Нива Шевролет»).

3. Отсоедините передний карданный вал от редуктора переднего моста (см. «Снятие и установка карданной передачи»).

4. Отверните гайку и выньте болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески.

6. Отверните три гайки крепления крышки подшипника внутреннего шарнира левого привода к редуктору переднего моста.

5. Снимите привод правого переднего колеса.

6. Отверните три гайки крепления крышки подшипника внутреннего шарнира левого привода к редуктору переднего моста.

7. Разверните поворотный кулак, чтобы он потянул за собой привод.

8. . отсоедините редуктор от привода и.

10. Устанавливайте редуктор переднего моста и снятые детали в порядке, обратном снятию.

Нива шевроле имеет передний мост, в который входит дифференциал и главная передача, которые устанавливаются в одном картере, который имеет литой корпус, который закрывается крышкой, и уплотнена прокладкой, который совершенно одинаковый с задним мостом. Согласно регламенту, в редукторе не обходимо производить замену масла каждые сорок пять тысяч километров.

Периодически приходится снимать редуктор переднего моста, нива шевроле требует своевременного обслуживания.

Чтобы произвести замену или ремонт, редуктор необходимо снять, и для того чтобы это сделать нужно обладать необходимыми навыками и инструментом, так если это делать в гараже, то желаемого вами результата скорей всего вы не добьётесь. Поэтому если дело дошло до замены или ремонта, то лучшем вариантом будет если вы обратитесь к специалисту. Если всё-таки вы решили произвести замену сами, то вам потребуется определенный набор инструментов:

• Шестигранник на двенадцать
• Ключи на 17, на 27, и 13
• Молоток с зубилом
• Любой шприц чтобы было удобно залить трансмиссионное масло, так же желательно подготовить любую емкость чтобы слить туда уже отработанное масло.

Когда весь инструмент у вас под рукой можно приступать к снятию:

1. Первым делом снимаем у автомобиля 2121 или другого, передние колеса
2. Берм емкость и туда сливаем отработанное масло с переднего моста редуктора
3. После чего от переднего моста редуктора отсоединяем передний вал карданный
4. Отворачиваем гайку, и вынимаем болты крепления
5. У переднего колеса снимаем привод
6. У перечной передней подвески отворачиваем несколько гаек которые крепят крышку внутренних шарниров левого привода
7. Поворотный кулак разворачиваем, так чтобы потянул привод за собой
8. Провода от редуктора отсоединяем
9. Его снимаем
10. После чего производим замену масла
11. Когда процедура по замене завершена все устанавливаем в обратном порядке

Для экономии топлива, по твердым и сухим дорогам, на Нива Шевроле, можно отключать передний мост. Но чтобы достичь наибольшей экономии, производитель рекомендует производить движение с постоянным приводом, но с умеренной скоростью. Но если вы всё-таки решили отключить, то производите движение избегайте, грязи, снега, песка, и старайтесь буксировки прицепа или буксировки на стальные сцепки. Отключив передний мост, вы обеспечите снижение потерь механических в трансмиссии, тем самым износ шин и редуктора.

голоса

Рейтинг статьи

Замена сальника ведущей шестерни редуктора заднего моста Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 13 мм
• Вороток под торцевую насадку 3/4
• Насадка на вороток 24 мм
• Отвертка плоская большая
• Молоток малый
• Динамометрический ключ
• Монтажная лопатка

Детали и расходники:

• Сальник ведущей шестерни редуктора заднего моста
• Герметик
• Смазка литол-24
• Гайка самоконтрящаяся крепления фланца
• Ветошь

Примечания:

Сальник заменяйте новым при обнаружении течи масла. Необходимость замены сальника определяется объемом утечки масла. Перед проверкой объема утечки проверьте свободу перемещения крышки сапуна во всех направлениях, чтобы убедиться, что сапун не является причиной утечки масла. Проверьте уровень масла в картере моста и доведите до нормы при необходимости. Не забудьте завернуть пробку маслоналивного отверстия. Если вы работаете на смотровой канаве, вывесите задний мост и поставьте его на опоры. Пустите двигатель, включите прямую (IV) передачу и при установившемся показании спидометра 90–100 км/ч дайте мосту поработать не менее 15 мин для прогрева масла (температура масла должна быть 80–90 °С). При включенной прямой передаче и показании спидометра 100 км/ч определите количество вытекающего масла. Если за 15 мин вытекает более 5 капель масла, сальник подлежит замене. Перед заменой сальника выключите передачу и заглушите двигатель.

1. Опустите вниз до упора рычаг стояночного тормоза (если автомобиль был заторможен стояночным тормозом).

2. Слейте масло из картера заднего моста, как описано здесь. Не забудьте завернуть пробку маслосливного отверстия.

3. Снимите обе полуоси, как описано здесь.

4. Отсоедините задний карданный вал от фланца ведущей шестерни редуктора заднего моста, как описано здесь.

5. Подвязываем карданный вал за вилку шарнира, к верхней продольной штанге.

6. Проверьте динамометрическим ключом момент сопротивления проворачиванию ведущей шестерни. Запомните его значение.

7. Отверните гайку крепления фланца ведущей шестерни.

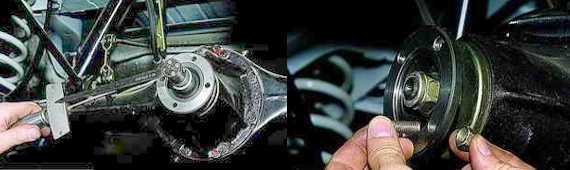

Вставляем болты в два близлежащих отверстия фланца и наворачиваем на них гайки.

8. Вставив мощную отвертку между болтами, удерживаем фланец от проворачивания, а головкой «на 24» отворачиваем гайку крепления фланца.

9. Фланец также можно зафиксировать монтажной лопаткой.

Предупреждение:

Повторное использование самоконтрящихся гаек не допускается, замените их новыми!

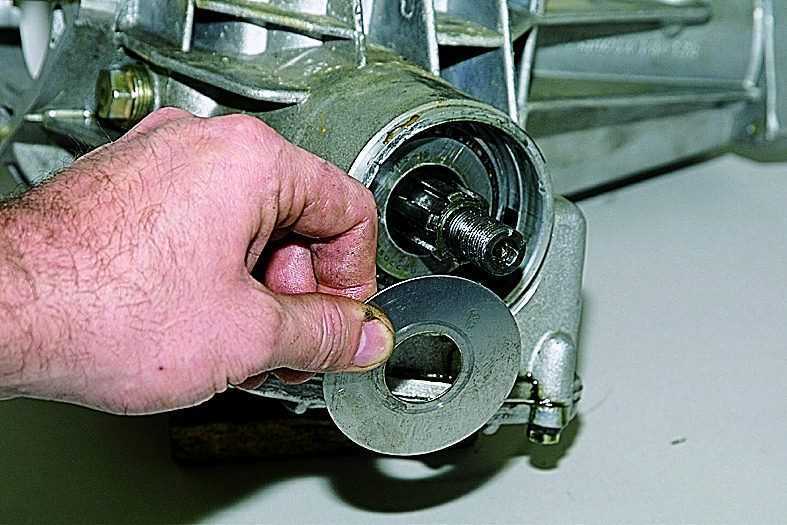

10. Снимите установленную под гайкой плоскую шайбу.

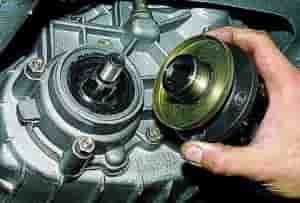

11. Снимите фланец ведущей шестерни.

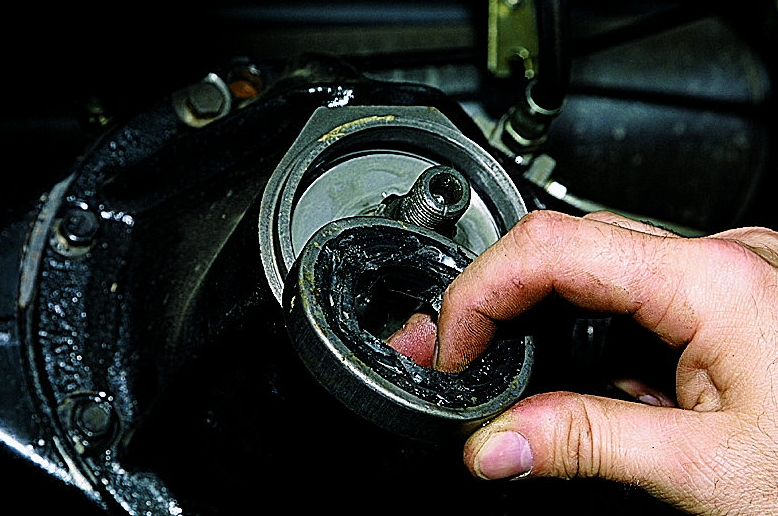

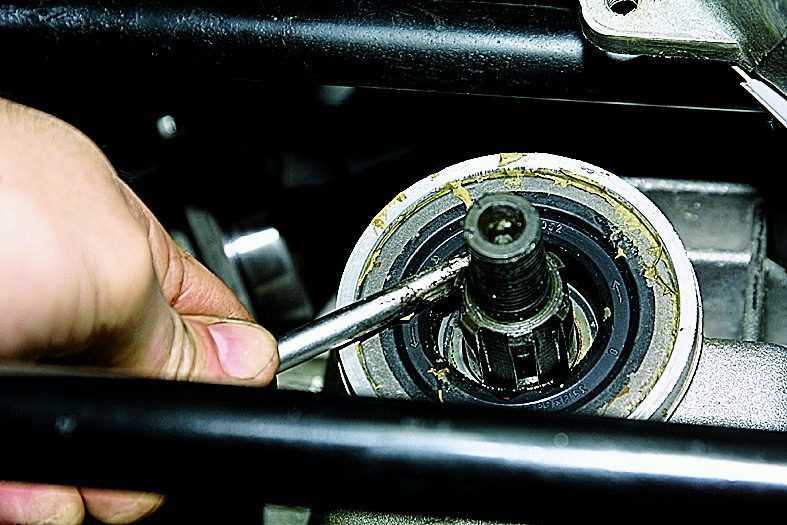

12. Извлеките сальник ведущей шестерни из горловины картера редуктора при помощи отвертки.

13. Смажьте рабочие поверхности нового сальника смазкой Литол-24, а наружную поверхность – тонким слоем герметика.

14. Установите сальник на место и легкими ударами молотка через оправку запрессуйте его в картер редуктора на глубину 1,7–2,0 мм от торца горловины картера редуктора.

Полезный совет:

В качестве оправки можно использовать старый сальник.

15. Установите фланец ведущей шестерни, затем шайбу.

16. Установите и затяните гайку крепления фланца. Момент затяжки гайки должен быть 117–254 Н·м (12–26 кгс·м) в зависимости от момента сопротивления проворачиванию ведущей шестерни. При затягивании гайки начинайте с меньшего момента и периодически проверяйте момент сопротивления проворачиванию ведущей шестерни (смотри операцию 5). Если первоначальный момент сопротивления был 58,8 Н·см (6 кгс·см) и выше, то момент затяжки должен быть на 9,8–19,6 Н·см (1–2 кгс·см) больше первоначального. Если первоначальный момент сопротивления был меньше 58,8 Н·см (6 кгс·см), то гайку крепления фланца затяните до получения нужного момента сопротивления 58,8–88,2 Н·см (6–9 кгс·см).

Предупреждение:

Если в результате затягивания гайки крепления фланца нормированным моментом (12–16 кгс·м) вы обнаружите, что момент сопротивления проворачиванию ведущей шестерни будет превышен, то это свидетельствует о недопустимой деформации распорной втулки, установленной между подшипниками. Втулку необходимо заменить. Такая замена связана с разборкой редуктора и последующей регулировкой зацепления шестерен главной передачи. Эта работа требует высокой квалификации и применения специальных приспособлений. Не рекомендуем проводить ее самостоятельно – обратитесь в специализированную мастерскую, располагающую соответствующим оборудованием.

17. Установите снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Варианты сборки

Первым делом нужно провести замеры расстояния для деталей. Используя чертежи подрамника, собираем детали конструкции по полученным замерам.

Вот три варианта сборки:

1. Простой вариант каркаса по типу «Нива-комфорт», где понадобится всего 5 основных деталей и парочка креплений для них. Он собирается из пяти кусков швеллера в форме квадрата с дополнительной армировочной планкой. Концы четырех деталей загибаются внутрь каркаса и в них просверливаются отверстия для болтового соединения. Между собой части каркаса можно сварить или соединить болтами. Более сложная конструкция состоит почти из десятка деталей и собирается по трем чертежам.
2. В этом самодельном варианте за основу взят один широкий швеллер, в котором будет отверстие ровно для раздатки. По бокам от швеллера размещаются крупные уголки, а на концах, полочки из уголков поменьше. Все детали соединяются исключительно болтовым соединением. Такая конструкция хорошо защищает дно машины, но для производства вручную более трудоемкая. Большим достоинством именно этого варианта, является установка защита картера двигателя, которую можно подсоединить к подрамнику, кроме того, улучшается защита всех деталей вокруг.
