Как проверить свечи и катушку зажигания змз-406, 405 и 409 инжектор, установка и схема подключения

Выставить зажигание на 406 двигателе инжектор видео | авто брянск

Замена проводки

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

  1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
  2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
  3. проверяется с помощью тестеров вольтаж и правильность подключения.

Установка распредвалов змз 406, засада

В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.

Кратко об устройстве проводников

Раньше для подачи разряда от катушки к свечам применялись традиционные ВВ провода с медным многожильным сердечником (на жаргоне – бронепровода). Недостаток подобных изделий – постепенное переламывание тонких проволочек из-за низкой эластичности. В современные автомобили производители устанавливают гибкие кабели с неметаллической жилой, сделанной из стекловолокна с углеродной пропиткой. Токоведущая часть обернута несколькими вспомогательными оболочками:

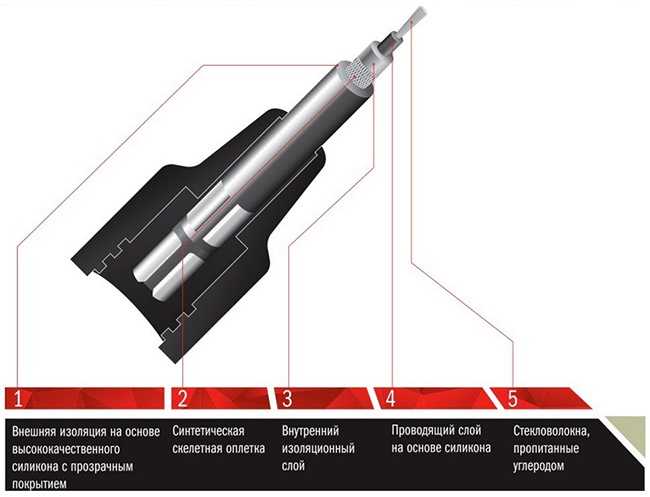

  • полимерный экранизирующий слой;
  • внутренняя изоляция, изготовленная на основе силикона;
  • каркас в виде оплетки из прочной синтетики;
  • наружная силиконовая изоляция.

Старые изделия с медными жилами имели практически нулевое сопротивление, отчего установленное на автомобиле радио «хрипело» от помех. Нынешние провода высокого напряжения обладают повышенным сопротивлением, позволяющим экранировать помехи.

Для подключения к контакту свечной «люльки» углеродная жила выведена за пределы изоляции и загнута в обратном направлении. Снаружи сердечник обжимается медной клеммой, надеваемой на контакт свечи. Сверху соединение защищено плотным диэлектрическим колпачком. Второй конец проводника подключен к катушке зажигания аналогичным образом.

Важное преимущество новых высоковольтных бронепроводов – эластичность и гибкость. Благодаря данным качествам изделие служит значительно дольше медных предшественников

Но рано или поздно наступает момент, когда углеродно-силиконовые ВВ провода изнашиваются и начинают «хандрить».

Как проверить катушку зажигания 406.3705 ?

Когда начинает барахлить катушка зажигания, то это нельзя понять по искре на свече зажигания. Искра может быть очень хорошей. Но при этом будет неисправна катушка зажигания. Дело в том, что срабатывание одного цилинра, даже на холостых оборотах, происходит за долю секунды, за миллисекунды. При оборотах на холостом ходу в 900 об/мин, один цилинр срабатывает за 67 милисекунды. В 1 секунде 1000 милисекунд. Поэтому наш глаз не может уловить пропуск на свече. И нам кажется что катушка зажигания исправна.

Чтобы проверить катушку зажигания на исправность, для начала проведите самодиагностику двигателя. Если на автомобиле не установлен жидкокристаллический дисплей то самодиагностика проводится в следующей последовательности:

Для пуска режима самодиагностики блока управления МИКАС-7.2 замкните на неработающем двигателе перемычкой ХР1 контакты 10 (L-линия) и 12 масса диагностического разъема XS1 (Рис.4.58) и после этого включите зажигание автомобиля.

Для индентификации режима самодиагностики блок управления сначала выводит на диагностическую лампу (Чек) код «012». Выводится цифра 12 следующим образом: одно включение лампы — первая цифра «1»; короткая пауза и далее два включения подряд, вторая цифра (Цифра 2). Код 12 повторяется трижды. Далее выводится последовательно три серии накопленных кодов неисправностей, разделенных паузами. Затем следует длинная пауза и цикл вывода кодов повторяется снова.

Если в ОЗУ блока управления нет накопленных кодов неисправностей — выдается на диагностическую лампу только серия кодов «012» или «012» и «062».

Если после запуска режима самодиагностики код «012» не выдается, необходимо проверить правильное положение перемычки ХР1 на диагностическом разъеме и целостность цепей жгута проводов ЭСУД от диагностического разъема к разъему блока управления.

Проверка катушки зажигания с помощью Мультиметра

  1. Включаем мультиметр в режим проверки диодов:
  2. Подсоединяем провода к выводам № 1 и 2 катушки зажигания 406.3705 . К данным выводам подходят тонкие провода от блока управления и замка зажигания.
    Проверяем целостность первичной обмотки катушки зажигания. Если слышен писк в мультиметре, это значит первичная обмотка цела. Если звука нет и на дисплее мультиметра ничего нет, значит есть обрыв в обмотке катушки зажигания. Такую катушку зажигания необходимо заменить.
  3. Подсоединяем один провод к любому выводу первичной обмотки катушки зажигания, к выводу №1 или №2, а второй провод от мультиметра подсоединяем к корпусу двигателя (Проверяем замыкание на массу). Проверяем замыкание первичной обмотки катушки зажигания на массу двигателя. Если мультиметр подает сигнал, значит есть пробой первичной обмотки катушки зажигания на массу. Такую катушку зажигания необходимо заменить.
  4. По аналогии проверки первичной обмотки катушки зажигания, обмотки малого напряжения, проверяем вторичную обмотку катушки зажигания, обмотку высокого напряжения. Проверяем в тойже последовательности. Сначала проверяем на обрыв вторичную обмотку катушки зажигания, подсоединяя провода от мультиметра к контактам подключения высоковольтных проводов от свечей зажигания. Если обнаруживается разрыв во вторичной обмотке катушки зажигания, то такую катушку необходимо заменить. Затем проверяем вторичную обмотку катушки зажигания на замыкание, на массу (На пробой). Присоединяем один конец от мультиметра к выходу любого высоковольтного провода катушки зажигания, а второй на корпус двигателя. Если обнаруживается пробой вторичной обмотки катушки зажигания на массу двигателя, то такую катушку зажигания необходимо заменить.

Выше изложенные проверки катушки зажигания можно проводить, как на установленной катушки зажигания на двигателе, так и на снятой с него.

Капелька теории

Высоковольтные провода (в дальнейшем вв провода) разделяются на две группы. С металлическим и неметаллическим сердечником. В свою очередь, вторая группа делится на изделия с резистивным сердечником и индуктивным. Сильно глубоко в теорию я углубляться не буду, только замечу что сопротивление проводов старого образца (медные внутренние жилы) и проводов нового образца (неметаллическая жила), отличается на ПОРЯДОК. Допустимое сопротивление вв провода считается до 20 кОм, нормальное до 10 кОм. Сопротивление проводов с неметаллическим сердечником не более 1-2 кОм на метр провода.

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при установке зажигания по меткам:

  1. Сначала необходимо демонтировать переднюю крышку ГБЦ, для этого нужно открутить четыре винта на 12. В некоторых модификациях моторов демонтаж подразумевает также снятие топливного насоса.
  2. Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого выкручивается два винта фиксации крышки.
  3. Далее, производится снятие успокоителей цепи — среднего, а также верхнего, для этого выкручивается два винта, которые их фиксируют.
  4. После этого демонтируются звездочки распределительных валов. Сами валы нужно зафиксировать с помощью ключа на 27, одновременно выкручивая винты, фиксирующие их. В модификациях моторов 4063.10 звездочка распределительного вала демонтируется вместе с эксцентриком привода бензонасоса.
  5. В соответствии с установленным на звездочке кондуктором в каждой из них следует просверлить шесть отверстий. Их угловые смещения должна составлять 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, которое находится по оси симметрии.
  6. В том случае, если при настройке фаз нужно будет повернуть распредвал по часовой стрелке, то саму звездочку следует вмонтировать на одно из дополнительных отверстий с положительным смещением. Оно находится справа от стандартного отверстия.

 Загрузка …

Неисправность высоковольтных проводов: симптомы и последствия

Общие признаки похожи на неполадки со свечами (если в сбоях не виноват инжектор), поэтому перед тем, как проверить высоковольтные провода, убедитесь в исправности остальных компонентов мотора.

  • Проблемы с запуском – на свечи не поступает достаточное напряжение. Это может быть оборванная жила или коррозия контактов наконечника. Неисправность характерна для не прогретого мотора;
  • Двигатель «стреляет» при старте; если запускается, то работает неровно, с повышенными вибрациями. Нарушен порядок подключения высоковольтных проводов;
  • Рваная работа на холостых оборотах. Соединение со свечой пропадает от вибрации;
  • Нарушение норм выброса СО. Проблема сопровождается периодическим троением мотора. В одном из цилиндров пропуски зажигания, и топливо сгорает не полностью;
  • Помехи на мультимедийной системе: характер меняется при изменении числа оборотов коленвала. На сленге автолюбителей — высоковольтные автомобильные провода «шьют на массу». Множественные разряды на корпус двигателя создают «грозовые» помехи;
  • Запах озона под капотом. Причина, как в предыдущем пункте: высоковольтные провода пробивают на корпус.

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

  1. Другая форма соединительных колодок;
  2. Иная схема подключения приборов;
  3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

  1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
  2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
  3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

  1. Устанавливается электровентилятор на радиатор охлаждения;
  2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Оперативный ремонт

p, blockquote 36,0,0,0,0 –>

Что делать, если провод свечи зажигания обломался или пробился вдалеке от населенных пунктов.

p, blockquote 37,0,0,0,0 –>

Во-первых, с помощью методов, изложенных в пункте 2, найти место повреждения, пробоя или обрыва. Затем с помощью ножа зачистить токопроводящие жилы с двух сторон от зоны повреждения.

p, blockquote 38,0,0,0,0 –>

Следующий этап – электрическое соединение при помощи любого проводника (провода), лучше медного. Его можно произвести обычной скруткой.

p, blockquote 39,0,0,1,0 –>

Наиболее сложно выполнить качественную изоляцию. Обычная изолента имеет напряжение пробоя от 2.000 до 6.000 Вольт. Необходимо же обеспечить изоляцию для напряжений до 40.000 Вольт.

p, blockquote 40,0,0,0,0 –>

Нетрудно посчитать, что при этом необходимо уложить, как минимум, восемь-десять слоев изоленты. И это, не учитывая проникновения влаги между слоями. Изолента должна быть качественной. Для повышения качества изоляции можно поместить место ремонта в пластмассовый короб.

p, blockquote 41,0,0,0,0 –>

Высоковольтные провода перед проведением ремонта следует тщательно очистить от грязи и масляных затеков.

p, blockquote 42,0,0,0,0 –> adsp-pro-2 –>

Типичные неисправности

Завод УМЗ заявляет о ресурсе двигателей линейки 4216 в 250 тыс. до необходимости капремонта. На практике неисправности проявляются раньше.

Основные проблемы, с которыми приходится сталкиваться владельцам коммерческих авто с двигателем УМЗ из рассматриваемой серии:

  • высокий расход масла на угар через поршневые кольца;
  • подтекания масла;
  • стук клапанов двигателя;
  • отказ электронных датчиков;
  • перегрев двигателя по разным причинам.

К преждевременным поломкам обычно приводят:

  • нарушения правил эксплуатации – водитель излишне «крутит» двигатель и перегружает его, или превышает максимально допустимую загрузку машины;
  • езда в тяжелых условиях трассы;
  • неправильное, неквалифицированное или несвоевременное техническое обслуживание;
  • использование плохого топлива, смазки или охладителя.

Брак в серии 4216 относительно редок, поэтому неисправность чаще всего бывает связана с действительной поломкой, а не заводской недоработкой, хотя и такие случаи имеются.

Другие возможные проблемы:

Двигатель «сопливит» маслом, жидкость появляется на деталях.

Возможная причина – износ заднего сальника коленвала. Проблема часто проявляется при долгой езде на оборотах более 2500, 4216-й не предназначен для работы на очень высоких оборотах. Замена сальников проблему полностью устраняет.

Вибрации двигателя, мотор «дергает» на холостом ходу или в движении.

Проблема возникает из-за неравномерности попадания горючей смеси в цилиндры. Ее причинами могут быть неисправности в системе зажигания (свечи, катушки и т.д.) или впрыске (например, засоренная форсунка). Машина потребляет много топлива, на приборной панели может загораться лампочка Check, а в ЭБУ записывается ошибка пропуска зажигания. В этом случае требуется комплексная диагностика.

Чаще всего причиной становятся разрегулированные клапаны. Для решения проблемы следует провести регулировку. Эта процедура относится к штатным и в норме должна проводиться каждые 15 тысяч пробега. Помимо клапанов, проблему можно частично решить путем установки гидрокомпенсаторов.

Если клапаны в порядке, следует проверить состояние шатунных вкладышей и распредвала.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр. Рассмотрим на примере (смотрите фото)

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.

Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.

Катушки зажигания установлены на крышке головки блока цилиндров.

Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

Катушка зажигания

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятию.

Какое должно быть сопротивление высоковольтных проводов зажигания

p, blockquote 23,0,0,0,0 –>

Для того, чтобы получить наиболее полные сведения об исправности либо неисправности высоковольтного провода применяют метод измерения его физических параметров.

p, blockquote 24,0,0,0,0 –>

Самый простой электроизмерительный инструмент, который должен находиться в багажнике любого автомобиля, — мультиметр. Простенький небольшой мультиметр китайского производства имеет размер чуть больше двух спичечных коробков, стоимость около 300 рублей.

p, blockquote 25,0,0,0,0 –>

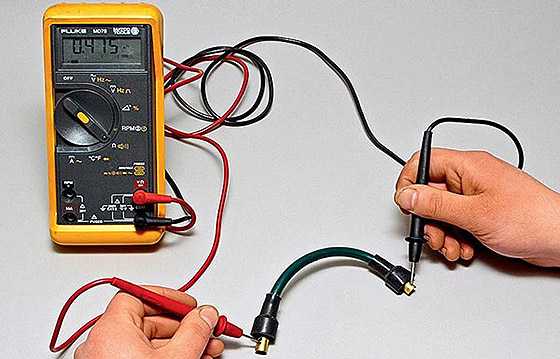

В проводах высокого напряжения проверяют два основных параметра: сопротивление токоведущего проводника и сопротивление изоляции. Второй параметр измерить при помощи обычного мультиметра нельзя, для этого необходимо иметь дорогостоящий мегаомметр, так как сопротивление изоляции должно составлять несколько сотен мегаОм.

p, blockquote 26,1,0,0,0 –>

Сопротивление центрального проводника должно быть в пределах от нуля до нескольких килоОм. Это зависит от типа высоковольтных проводов и наличию ограничивающего сопротивления в системе зажигания.

p, blockquote 27,0,0,0,0 –>

Ограничивающие сопротивления начали применять, когда автомобили стали оснащать радиоприемными устройствами. Они значительно уменьшают уровень радиопомех. Кроме того, они имеют еще одну важную функцию зашиты катушки зажигания и схемы управления от пробоя в случае перегрузки по высоковольтной цепи. Это возможно, если свеча имеет закорачивающий нагар, а также при пробое высоковольтного провода на кузов автомобиля.

p, blockquote 28,0,0,0,0 –>

Во многих автомобилях ограничивающие сопротивления ставят в бегунок, в некоторых автомобилях свечи имеют ограничивающий резистор. Иногда резисторы вставляются в колпачки свечей. Но в большинстве авто применяется распределенное сопротивление внутри высоковольтных проводов.

p, blockquote 29,0,0,0,0 –>

Иначе говоря, токоведущая жила высоковольтного провода выполнена из проводника с высоким удельным сопротивлением:

p, blockquote 30,0,0,0,0 –>

  • нихром, сплав никеля с хромом;
  • хлопчатобумажные нити, пропитанные раствором сажи, сопротивлением около 20 кОм/метр;
  • полимерный токопроводящий материал с сопротивлением около 15 кОм/метр;
  • стекловолокно с напылением графита.

Иногда такой проводник имеет форму спирали, как в электроплитках.

p, blockquote 31,0,0,0,0 –>

Для проверки высоковольтных проводов мультиметр необходимо переключить в режим измерения сопротивления на предел 20 кОм. Далее подсоединить щупы прибора к противоположным выводам провода.

p, blockquote 32,0,0,0,0 –>

p, blockquote 33,0,0,0,0 –>

Измеряемое сопротивление не должно превышать сопротивление 20 килоОм (обычно эта величина находится в пределах от 500 до 3000 Ом). Для проводов зажигания с распределенным сопротивлением его величина зависит от длины высоковольтного кабеля.

p, blockquote 34,0,0,0,0 –>

Системные неисправности

Основными причинами выхода из строя катушек являются замыкания обмоток или перегревы. Это может быть обусловлено несколькими моментами: • на свечах зазоры между контактами превышают допустимые нормы; • установлены высоковольтные провода с зазорами; • используются нештатные кабели без распределенного сопротивления, ограничивающего ток; • сильное загрязнение, замасливание или переувлажнение. Неполадки в работе катушек, как правило, появляются после выработки назначенного ресурса через 150–200 тысяч км или более 7 лет интенсивной эксплуатации. Неисправности легко определить по следующим признакам: • «троение» — пропуски искрообразования в одном и более цилиндрах; • «дорожки пробоя» хорошо видны на корпусе катушки в процессе запуска в темноте; • трещины или сколы на поверхности диэлектрической крышки; • перегрев катушки; • подгорание на резиновых наконечниках высоковольтных кабелей. На автомобилях, укомплектованных двигателями ЗМЗ-409.10, неполадки катушек фиксируются по высвечиванию Chek Enerine и соответствующим кодам: 091–094, 231–234, 241–244, 0300–0304, 0351, 0352, 2301 или 2303. Проверка кодов ошибок • Высвечивание кодов 091-094: Для проверки работоспособности катушки при высвечивании 091-094 необходимо выключить зажигание, а затем отсоединить кабели вышедшего из строя устройства. После этого включите зажигание, сбросьте коды и через 1–2 минуты проверьте высвечивание ошибок. Если они снова появляются, следовательно, неполадки в проводах или в блоке управления. Когда высвечиваются 231–234, значит — проблемы с катушкой, возможно, замыкание на корпус. • Высвечивание кодов 241–244: При высвечивании 241–244 отключите зажигание и отсоедините кабели соответствующей катушки. После включения зажигания сбросьте коды и через 1–2 минуты проверьте ошибки. Повторное появление 241–244 указывает на неполадки с проводами или блоком управления. Высвечивание 231–234 свидетельствует о КЗ на корпус катушки. Экспресс-проверка исправности катушек Экспресс-проверка исправности катушек выполняется без предварительного демонтажа. Снимите со свечи наконечник и подключите к нему работоспособную свечу. Прижав ее корпус к массе, запустите двигатель. Появление искр свидетельствует об исправности катушки.

Затроил мотор. Свечи, провода менял, всё в норме. Нет искры на первом цилиндре(нижний вывод катушки 1-4 цилиндров). В итоге уперлись мы в катушку. Дальше в мозги лезть не стал, почти наверняка это катушка.

Ошибки двигатель по началу не выдавал, под конец(200 км с рыбалки доехали) в городе немого поморгал лампочкой.

Как проверить что это именно катушка крякнула? Есть варианты?(например прозвонить как-то)

ЗЫ:Сдохла сама по себе, тихонько, на трассе.

Bragus
Посмотреть профиль
Отправить личное сообщение для Bragus
Найти ещё сообщения от Bragus

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

  • датчик расхода воздуха;
  • электрический бензонасос;
  • другую проводку для двигателя;
  • впускной коллектор (ресивер) в сборе с заслонками;
  • воздушные патрубки;
  • датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
  • топливную рампу с форсунками и регулятором давления топлива;
  • блок управления двигателем;
  • переднюю малую крышку ДВС;
  • оба распределительных вала (отличаются профилем кулачков);
  • топливный фильтр;
  • корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
  • регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

  • двигатель получает солидную прибавку в мощности;
  • не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
  • можно установить ГБО практически любого поколения, кроме первого.

Видео по ремонту двигателя Газели ЗМЗ 406:

Проверка высоковольтных проводов зажигания подручными средствами

Если ваш автомобиль оснащен портом OBD, можно локализовать неисправность как минимум до номера цилиндра. Самый примитивный сканер (типа ELM 327) покажет пропуски или отсутствие зажигания. При любом способе выявления проблемного участка тестировать провода лучше в снятом состоянии. Для полной проверки понадобится умножитель напряжения и мегомметр (для проверки изоляции). К источнику высокого напряжения подключаются провода, и проводятся лабораторные испытания. Такого оборудования в гараже, как правило, нет, поэтому воспользуемся мультиметром.

Тест начинается с визуального осмотра. На изоляции не должно быть трещин, черных точек пробоя искры, кабель должен изгибаться с одинаковым усилием в любом месте. Наконечники без окислов, надломов. Колпачки целые, с одинаковой толщиной юбки.

Затем измеряем сопротивление высоковольтных проводов зажигания. На всех бронекабелях оно должно быть примерно одинаковым – в пределах 2кОм – 10кОм. Какое именно значение – зависит от производителя. Номинал можно посмотреть в паспорте изделия. Заменить высоковольтные провода на нештатные (от другого авто) нельзя, их сопротивление рассчитано под возможности катушки зажигания. Неисправные надо отбраковывать: ремонт высоковольтных проводов внутри изоляции невозможен.

Оригинальное решение

А что если не бегать по магазинам и не тратить время и средства, а приобрести автомобиль-донор под разборку? Например, Волгу 3102 выпуска 1999-2004 годов. Довольно ухоженные авто гаражного хранения нам не нужны из-за высокой цены, лучше ориентироваться на бюджет переделки, подбирая доступные варианты. Донорский автомобиль еще можно купить у первых владельцев по сходной цене

Реальный случай

Недолгие поиски оказались удачными – в нашем распоряжении оказался хороший автомобиль 2002 года. Цена вопроса – 12500 рублей. А поскольку вся Волга 3102 нам не нужна, а лишь ее инжекторная электропроводка — Газель 406 ведь на бензине, то машина-донор была подвергнута разборке и распродаже.

За короткий срок удалось реализовать:

  1. Фары за 580 рублей;
  2. Передний и задний бамперы за 700 рублей;
  3. Выручили от сдачи в в чермет самой машины порядка 3600.

В то же время себе оставили все требуемые для переделки запчасти, и узлы:

  1. собственно сам мотор;
  2. коробку передач;
  3. понравились сиденья,
  4. электростеклоподъемники передних дверей;
  5. стеклоочистители и мотор печки;
  6. всевозможные мелочи, типа винтиков, хомутиков, патрубков и шлангов.

И, конечно же, волговская схема проводки — Газель на мотор 406 она подойдет с небольшими переделками разъемов подключения (см. что такое проводка в машине). При прокладке волговской проводки можно руководствоваться данной схемой

Переделка

При детальном рассмотрении ситуации — не так уж все и сложно.

Отличия проводки Газели и купленной Волги лишь в:

  • разъемах подключения к проводке Газели (см. статью Принципиальная схема электропроводки ГАЗель);
  • длине проводов от блока управления к датчикам;
  • местом выхода жгута проводки к колодке диагностике;
  • цепи бензонасоса;
  • отличается и схема проводки на Газель 406 по обмотке возбуждения генератора и его питания от АКБ.

Но все решаемо путем замены и надежной изоляции контактных разъемов. Видео в этой статье позволит визуально увидеть некоторые нюансы работы по установке газового оборудования.

Где расположена цепь

Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.

Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.

Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.

Похожая статья Выставляем метки ГРМ Приора двигатель 16 клапанов ВАЗ 21126

Прежде чем приступать к разборке двигателя

подготовьте все необходимые для этого инструменты, материалы и вспомогательные приспособления. Набор для работы включает следующие позиции: оправку для сжимания колец; ключи, воротники, трещётки, головки и прочие представители стандартного ремонтного комплекта; динамометрический ключ; головку для откручивания переднего шкива КВ. Традиционно подходит головка на 36; оправку для центровки диска сцепления; набор шестигранных ключей; оправку для обустройства маслосъемных колпачков; рассухариватель клапанов; ветошь. Для большего удобства и эффективности, постарайтесь раздобыть нутромер, а также микрометр. Дополнительно вам понадобится целый арсенал различной автохимии: герметики. Среди владельцев ГАЗов пользуется большим уважением продукция компании ABRO. Для выполнения этой работы вам необходимо подготовить черный и красный или прозрачный герметики; керамический герметик. С помощью данного средства выполняется обработка выхлопной системы; шеллачный лак. К примеру, хорошо зарекомендовали себя товары фирмы Done Deal; фиксатор резьбы. Используется деталь анаэробного типа. Рекомендации в отношении производителей тех или иных средств приведены в соответствии с отзывами большинства пользователей. В целом можете ориентироваться на свои предпочтения и, разумеется, доступный бюджет, но по возможности старайтесь использовать материалы максимально высокого качества – это позволит гораздо реже вспоминать о необходимости ремонта 406 двигателя вашего ГАЗа.

Понравилась статья? Поделиться с друзьями:
Автобасс
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
