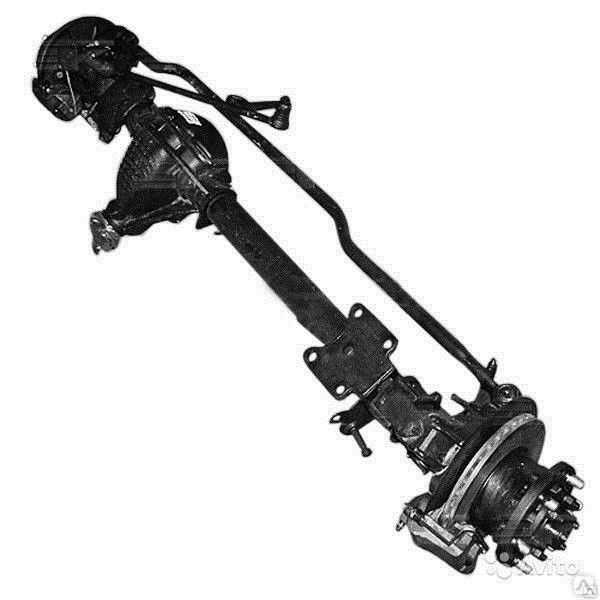

Газель полноприводная передняя подвеска

Виды поворотного кулака

Поворотные кулаки бывают самых разных форм и размеров. Их конструкции различаются с учетом всех видов приложений и типов подвески. Они делятся на два основных типа. Один – со ступицей, другой вид – со шпинделем.

Лучший тип поворотного кулака – тот, который идеально совместим с вашим автомобилем.

Если необходимо провести замену поворотного кулака, то надо знать точную марку вашего автомобиля, модель, и год выпуска.

Распространенной конструкцией поворотного кулака почти для всех автомобилей является «прямой крест». Они выглядят одинаково, но различаются по размеру. Поворотные кулаки изготавливаются из стали. Это самый распространенный материал, используемый в производстве поворотного кулака. Автомобильный поворотный кулак передает все силы от колеса к шасси транспортного средства, поэтому должен быть сильным. В гоночных автомобилях он должен быть и легким

Это касается всех компонентов гоночного автомобиля, но для кулака это особенно важно, так как он является частью неподрессоренных масс автомобиля. Меньший вес ниже подвески улучшает амортизацию, повышение управляемости и снижении времени круга

Современные дизайнеры сталкиваются с непростой задачей поиска оптимального баланса между жесткостью и весом. Благодаря новым технологиям производства материал, из которого изготавливаются поворотные кулаки для транспортных средств, обновляется и совершенствуется.

Ходовая часть

Передняя и задняя подвески ГАЗ-3302 выполнены на продольных рессорах с гидравлическими амортизаторами.

В передней подвеске над основной рессорой установлена резиновая рессора сжатия, в задней подвеске над основной рессорой установлена дополнительная рессора (в задней подвеске автобусов вместо дополнительной рессоры устанавливается резиновая рессора сжатия).

Передние и задние рессоры автомобилей по длине несимметричны (от центрового болта до ушка).

При монтаже передних и задних рессор более короткий конец должен быть обращен вперед.

В подвеске могут применяться как малолистовые, так и многолистовые рессоры. В случае необходимости разборки рессор их листы перед сборкой смазывают графитной смазкой.

Рис. 17. Передняя подвеска: 1, 4, 5 и 10 — кронштейны; 2 — лонжерон рамы; 3 — амортизатор; 6 — рессора; 7 — накладка; 8 — чашка; 9 — резиновая рессора сжатия; 11 — серьга; 12 — стремянка; 13 — балка; 14 — гайка; 15 — палец; 16 — резиновые втулки; 17, 20 и 21 — шайба; 18 — резинометаллические шарниры; 19 — болт

Рис. 18. Задняя подвеска автофургонов: 1, 2, 9 и 10 — кронштейн; 3 — подушка; 4 — дополнительная рессора; 5 — накладка; 6 — прокладка; 7 — стремянка; 8 — лонжерон рамы; 11 — серьга; 12 — резинометаллический шарнир; 13 — рессора; 14 — амортизатор; 15 — подушка рессоры; 16 — резиновая втулка; 17 и 22 — гайка; 18, 20 и 21 — шайба; 19 — болт

Крепление передних концов рессор к раме выполнено при помощи резинометаллических шарниров, задних концов рессор — при помощи резинометаллических шарниров и серег. Для правильной работы этих шарниров затяжку их гаек следует производить при выпрямленных рессорах.

Уход за подвеской заключается в периодической проверке крепления рессор, амортизаторов, гаек стремянок.

Амортизаторы предназначены для гашения колебаний автомобиля, возникающих при движении по неровным дорогам. Их действие основано на использовании сопротивления протеканию жидкости через малые проходные сечения в клапанах сжатия и отдачи. От работы амортизаторов в значительной степени зависит комфортабельность автомобиля и долговечность деталей кузова и шасси. Нормально работающие амортизаторы должны гасить колебания автомобиля после переезда препятствия за 1-3 качка.

Рис. 19. Амортизатор: 1 — шток с проушиной; 2 — пыльник; 3 — шайба; 4 — гайка резервуара; 5 — обойма сальника; 6 — сальник штока; 7 — кольцо; 8 — пружина; 9 — направляющая штока с втулкой; 10 — резервуар; 11 — цилиндр; 12, 16 и 22 — тарелки ограничительные; 13 и 18 — тарелки; 14 — поршень; 15 и 21 — диски; 17 — гайка клапана отдачи; 19 — корпус клапана сжатия; 20 — болт клапана сжатия; 23 — гайка клапана сжатия

Для удобства проверки давления воздуха и подкачки шин задних внутренних колес предусмотрена установка удлинителя 2 вентиля.

Когда о ремонте стоит задуматься всерьёз

Как показывает практика, замена шкворней требуется при существенном люфте, возникающем на поворотном кулаке. Определить неисправность достаточно просто – вывешиваем переднее колесо и, захватив его в положении 6 и 12 часов, совершаем резкие рывки вниз-вверх. Если ощущается люфт, значит, шкворень отработал свой ресурс и нуждается в замене. Наглядное подтверждение проблемы можно получить, вывернув колесо наружу и пошатав его – излишнее перемещение кулака по отношению к передней балке не заметить весьма проблематично.

В основе подобной неприятности может лежать целый ряд факторов, но наиболее часто первопричиной выступает следующее:

• Агрессивное преодоление проблемных участков дороги;
• Неисправности колёс и рулевых наконечников;
• Отсутствие своевременного обслуживания, в том числе и шприцевания;
• Неправильный момент затяжки подшипников на передних колёсах.

Функциональное назначение шкворней в автомобиле

Стержень, который обеспечивает поворотные свойства колеса в автомобиле, принято называть шкворнем, а подвеску с применением осевых стержней — шкворневой.

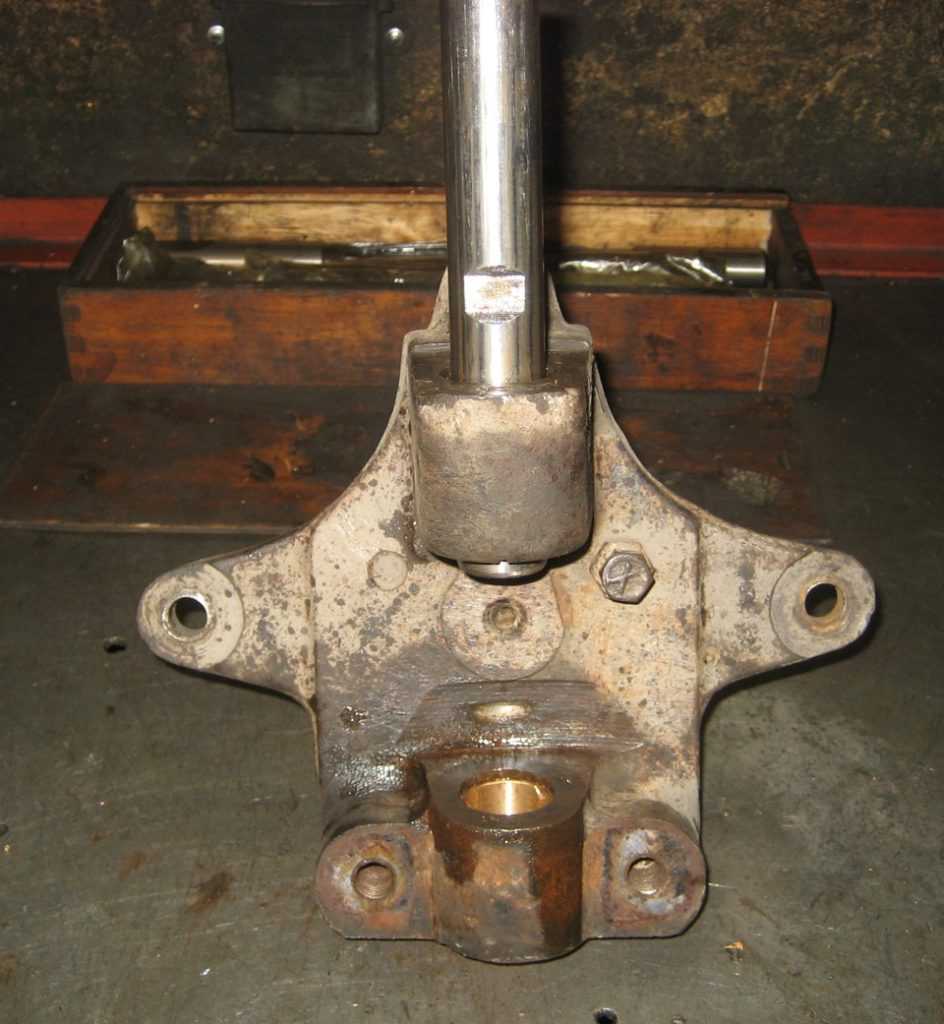

Так выглядит шкворня в разборке

Прототипом для подвески автомобиля с использованием шкворней послужило устройство обычной колёсной телеги, которые применялись ещё в ХIХ веке и использовали осевой шарнирный механизм.

Принцип действия шкворневой подвески также основан на свойствах сферического шарнира, который обеспечивает свободный ход колеса и крепление ступицы, обеспечивая тем самым возможность автомобилю выполнять повороты в рамках ограничений рулевого управления.

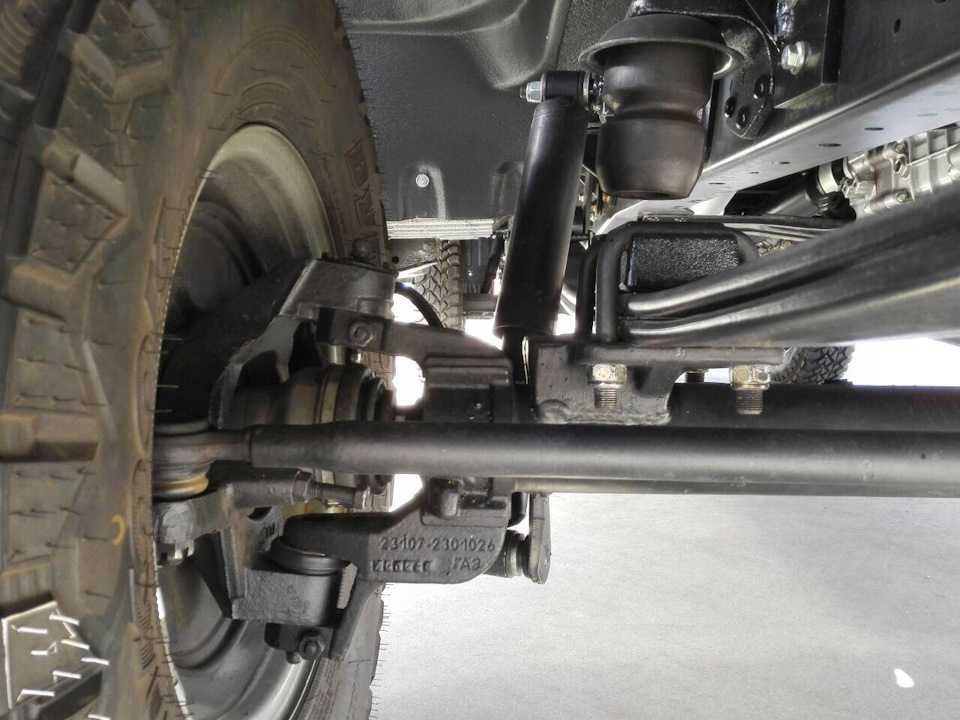

Составные передней подвески Газель

Основным показателем устойчивости машины при манёврах является установленные поперечные и продольные углы наклона каждого шкворня, которые обеспечивают комфортное передвижение.

Материалом для изготовления шкворней является прочная закалённая сталь, а все полости, которые с ним соприкасаются, набиваются смазкой.

Смотрите в видео:замена шкворней на Газели.

Сфера применения шкворней в подвеске распространяется в основном на грузовые и среднетоннажные автомобили, такие как Газель, а также на машины повышенной проходимости, предназначенные для движения по бездорожью проходимости. Это обусловлено сочетанием в данной конструкции простоты, надёжности и ремонтопригодности.

Правильная эксплуатация и своевременное обслуживание будет гарантией долгой и надёжной работы шкворней в автомобиле.

7.5.1 Балка передней подвески и рулевые тяги / ГАЗ 2705

Возможные неисправности передней оси и рулевых тяг и способы их устранения Техническое обслуживание Ремонт балки передней подвески и рулевых тяг Замена шкворня и втулок шкворня Замена упорного подшипника шкворня Зaмeнa шарниров тяг

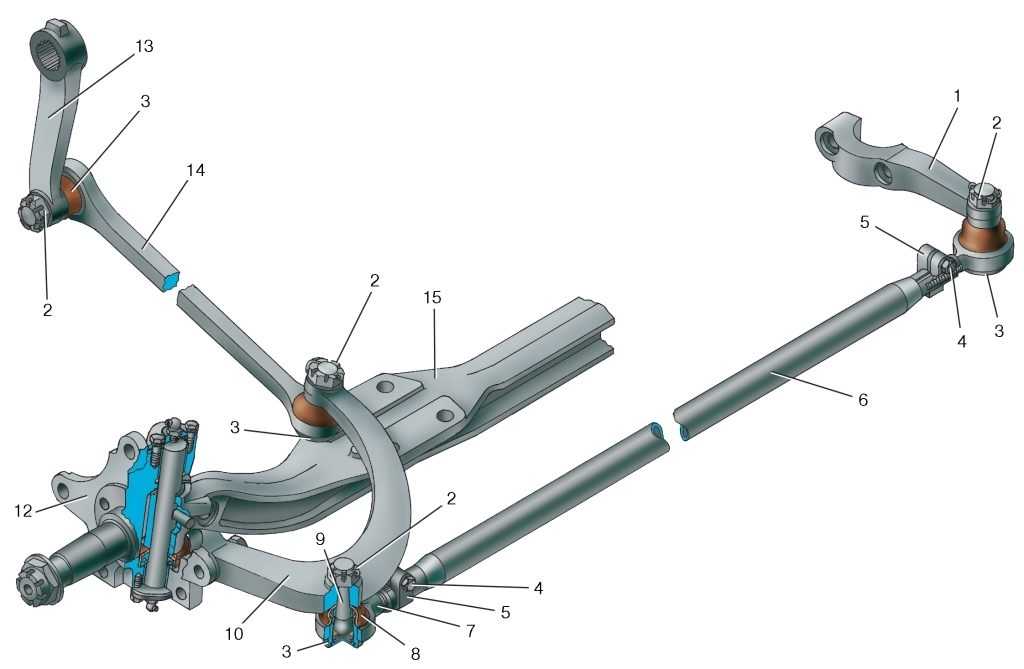

Рис. 6.21. Балка передней подвески и рулевые тяги: 1 — правый поворотный рычаг; 2 — гайка; 3 — шаровой шарнир; 4 — болт; 5 — хомут; 6 — поперечная рулевая тяга; 7 — наконечник рулевой тяги; 8 — уплотнитель шарового шарнира; 9 — палец шарового шарнира; 10 — левый поворотный рычаг; 11 — шкворень; 12 — поворотный кулак; 13 — сошка; 14 — продольная рулевая тяга; 15 — балка передней подвески

Балка 15 передней подвески (см. рис. 6.21) — штампованная, двутаврового сечения, соединена с поворотными кулаками с помощью шкворней. Шкворни имеют в центре лыску и застопорены в отверстиях балки клиновыми штифтами. Вертикальные нагрузки от поворотных кулаков на балку передаются шариковыми упорными подшипниками, закрытыми от попадания грязи и пыли защитными резинометаллическими колпаками. В верхних бобышках поворотных кулаков со стороны балки выполнены кольцевые проточки, в которые установлены уплотнительные резиновые кольца, защищающие поверхности трения втулок и шкворней от попадания пыли и грязи. Шкворневые отверстия в бобышках поворотных кулаков закрыты крышками с прокладками. Для смазки втулок шкворней в центре крышек установлены пресс-масленки. Упорные подшипники шкворней смазываются одновременно со смазкой нижних втулок. Для прохода смазки во втулках поворотных кулаков имеются специальные канавки. Поворотные кулаки состоят из двух частей — фланца и запрессованной в него цапфы. На цапфах на двух конических подшипниках установлены ступицы передних колес с тормозными дисками. Трапеция рулевого управления расположена за балкой передней оси. Рычаги трапеции закреплены к поворотным кулакам болтами высокой прочности. Для исключения возможности ослабления затяжки болтов в эксплуатации резьбовые части соединений при сборке покрываются герметиком «Унигерм-6» ТУ 6-01-1285-84. Ограничение углов поворота управляемых колес обеспечивается болтами, ввернутыми во фланце поворотных кулаков.

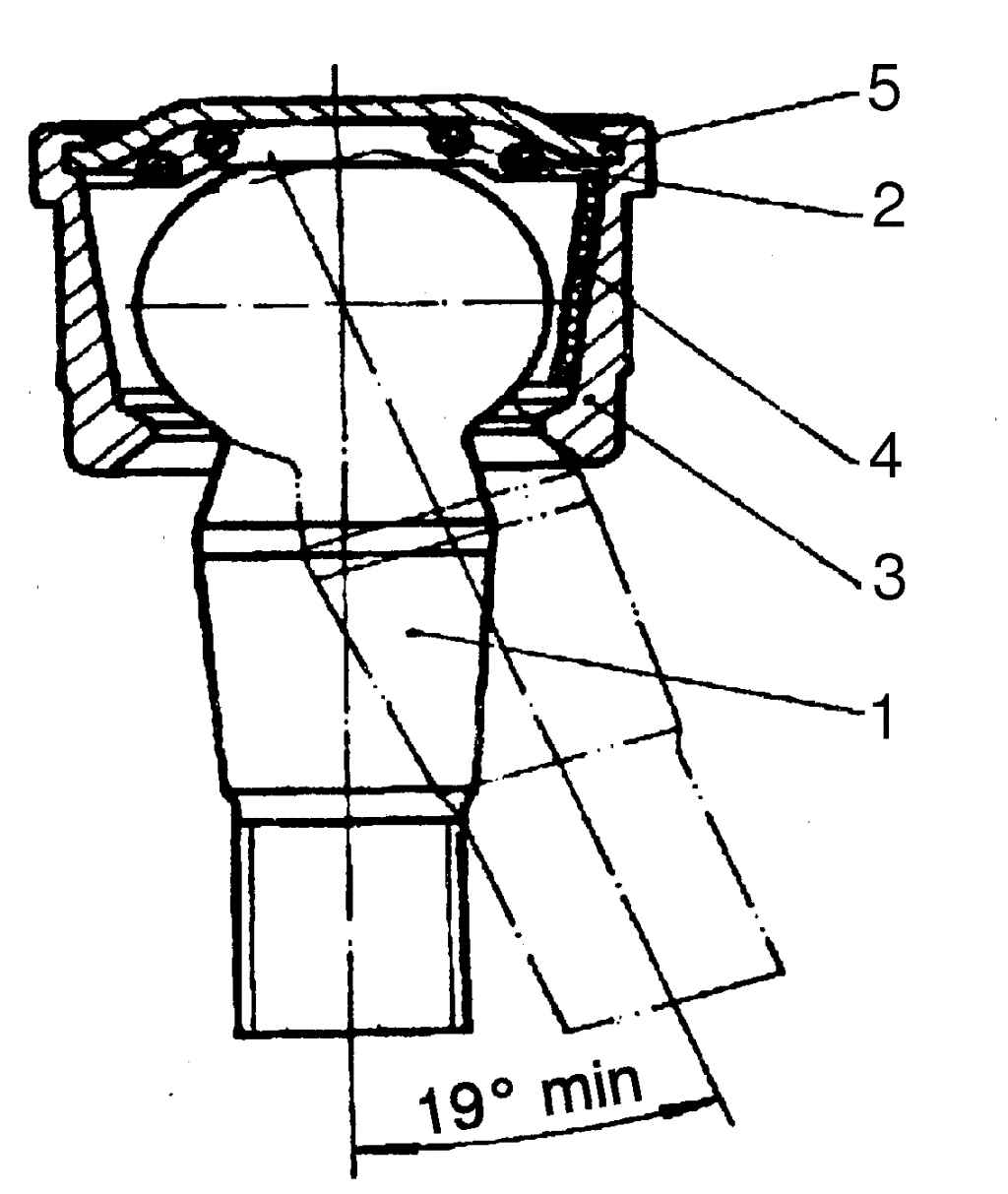

Рис. 6.22. Шарнир рулевых тяг: 1 — палец; 2 — пружина; 3 — корпус; 4 — вкладыш; 5 — крышка

Продольная рулевая тяга 14 — цельнокованая, поперечная 6 — трубчатая, с резьбовыми наконечниками. Резьбовые наконечники 7 имеют разное направление резьбы, что позволяет регулировать схождение колес, не снимая тяги с автомобиля. Шарниры продольной и поперечной тяги (рис. 6.22) унифицированы между собой. Шарниры неразборные и не требуют обслуживания в эксплуатации.

Замена штанги подвески

Замена штанги подвески происходит довольно просто. С этой целью сразу заготавливаются ключи под крышку сальника и молоток. В первую очередь отсоединяется затяжка

После этого важно немного подбить переднюю стойку. Следующим шагом снимаются непосредственно гайки

Далее потребуется отсоединить башмак. При этом кронштейн на нем трогать не обязательно.

Стяжка у данной подвески фиксируется довольно жестко. Чтобы ее отделить от рамы, необходимо воспользоваться ломиком. Только после этого можно будет добраться до крепежа моста. Стойка под него подобрана небольшой ширины. Фиксация штанги осуществляется на три винта

Дополнительно важно помнить, что кольца перед установкой необходимо тщательно прочистить и заново смазать

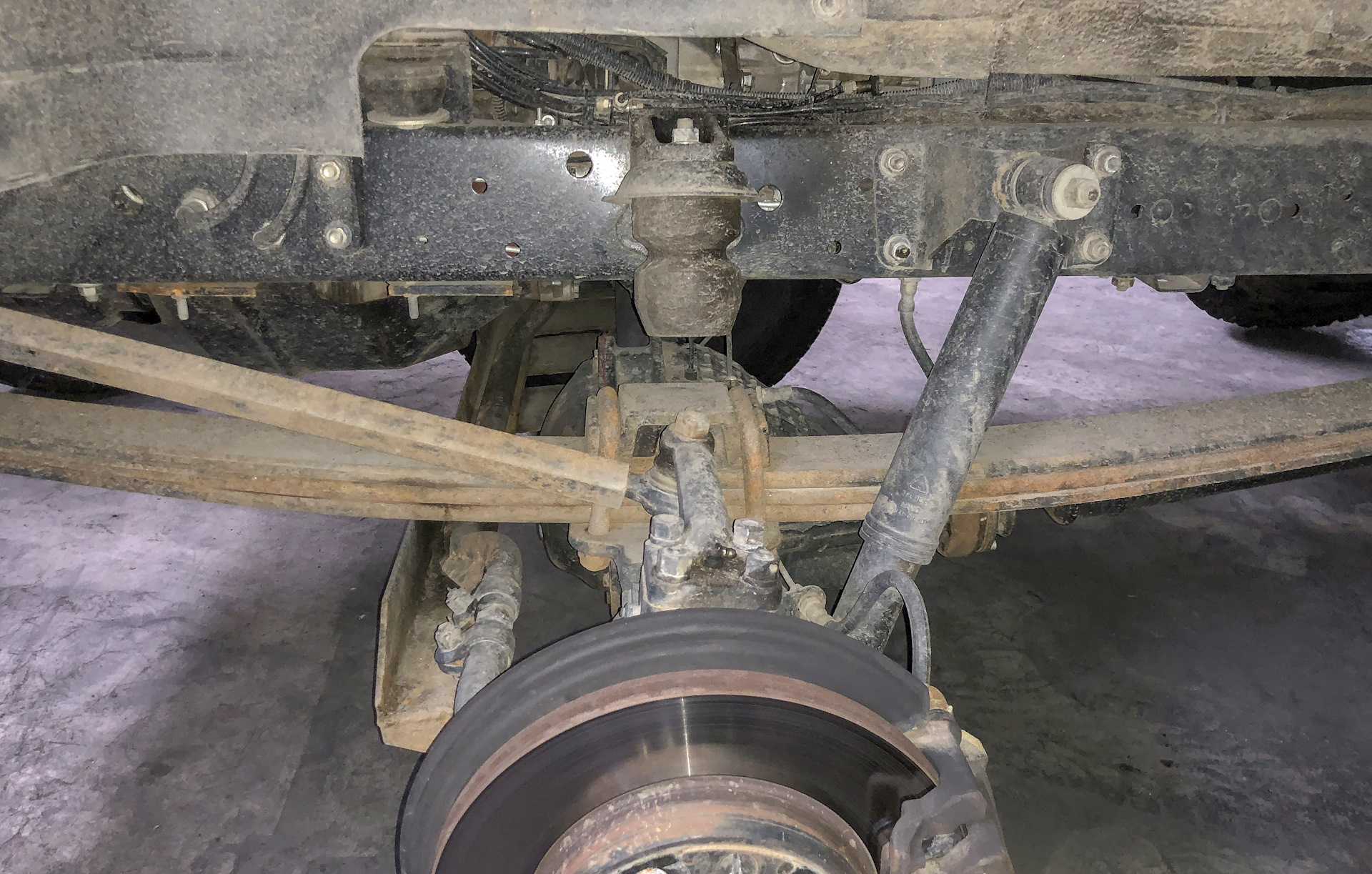

Задняя зависимая подвеска:

Основной элемент данной систем – это две продольные полуэллиптические двухлистовые рессоры с дополнительными подрессорниками, которые работают в связки с двумя гидравлическими телескопическими амортизаторами. Конструктивной особенностью рессор является наличие пластмассовых прокладок между её листами. Конструкция её крепления к раме автомобиля заключена в надёжной фиксации переднего уха пальцем через резинометаллический сайлентблок, а заднего серьгой. К заднему мосту рессора присоединена с помощью стремянок. Амортизаторы задней подвески выполняют функцию гашения интенсивных колебаний. Амортизаторы крепятся к раме и балке заднего моста. Для минимизации крена бортовой платформы или фургона в качестве опции устанавливается стабилизатор поперечной устойчивости, который фиксируется также к раме и задней балке.

Передняя часть

Как произвести диагностику ходовой «ГАЗели»? Все операции сводятся к осмотру состояния резиновых буферов и рулевых тяг. И если первые практически вечные, то тяги за 10 лет эксплуатации могут уже износиться. Чтобы произвести диагностику ходовой «ГАЗели», нужен помощник. По вашей команде он будет вращать рулевое колесо из стороны в сторону. В это время следует наблюдать за движением тяг. Недопустимо, чтобы они люфтовали. Если это так, значит, в них износился сайлентблок. Элемент нужно заменить. Меняется рулевая тяга целиком, в сборе.

Дело в том, что для вращения механизмов внутри используется смазка. Именно она обеспечивает легкость в управлении. И если диагностика ходовой «ГАЗели» показала, что руль стал более тяжелым, чем обычно, пришло время обновлять смазку. Данный процесс называется шприцеванием шкворней. Производится при помощи такого пистолета:

FakeHeader

Comments 36

я себе ставил, второй год катаюсь норм все, но пробеги у меня смешные… хорошо если 5тыс. накатал

p.s. шприцывать надо чаще и тогда все хорошо будет.

Просто-напросто надо сравнить термообработку шкворней и нормальных валов, которые работают в паре с игольчатыми подшипниками. Думаю, у шкворня твердость примерно 28-32, а надо бы 45-50. Если есть вариант сделать шкворень на заказ, покалить и шлифануть, то, думаю, проблем не будет, если вместо втулок поставить подшипники. Только подшипники тоже лучше ставить более тяжелой серии.

Пусть уж лучше шкворень сожрет . чем кулак . и цапфу

Ставь балку говорили они, не будет проблем говорили они…

А причем тут это?

Не увидел, что 4×4

на Волге хотел сделать с точностью до наоборот, уперся в поиск развертки, так 10 лет на подшипах и ходила

Да и про их герметичность ни кто не вспомнил. Как удержать в вертикальных иголках смазку?

Это как раз не проблема.

На газель клубе многие пробовали установить эти подшипники, да, поставить и заменить их проще простого но сталкивались все поголовно с одной и той же бедой.Их хватает не больше 20 тысяч пробега, иголки сжирают сам шкворень и он становиться зубастый как накатка.Все кто этим наигрался опять вернулись к втулкам, втулки до 100 тысяч ходят.Так, что не иди по их пути, проверенно, не надежны эти иголки.

Так это понятно.На Волге тоже подшипники жрут шкворень.Но 20-30 тысяч пробега это для меня теперь года полтора…А менять гораздо легче т.к. разверткой эти втулки упрешься крутить.Смысла делать такое большое мясо под срезку до сих пор не понимаю.

Смотри сам.А так то ведь у нас главное развертку такую найти, а крутить можно дрелью на очень маленьких оборотах.В авто сервисах так их гонят.

Сань, как их дрелью крутят я в курсе.Мне не понятно почему такая толщина стенок у втулки.Ведь даже если сравнить с газелевской втулкой то это что-то с чем-то.Причём вгрызться газелевской развёрткой в нашу втулку та ещё задача…Потому и интересно зачем надо было делать такие толстые стенки при том что потом надо будет их стачивать очень сильно…Вообще есть мысль чтобы для облегчения процесса разворачивания проточить втулки изнутри и оставить под развёртку 0,5-1мм на диаметр что в принципе более логично.

Двутавровые балки перекрытия: особенности конструкции из металла

Ни один строительный объект, каким бы ни было его назначение, не обходится без применения балок перекрытия. Ее функция как инженерной конструкции – в успешном перераспределении вертикальных и горизонтальных нагрузок в процессе собственной работы на изгиб.

Двутавровые балки перекрытия представляют собой тип фасонного проката, изготовленного из высококачественной стали. Сталь может быть либо низколегированной, либо углеродистой. Этот тип сортового проката имеет форму бруса, ориентированного горизонтально или наклонно. Или, говоря простым языком, стальная двутавровая конструкция – это прокат определенной формы, изготовленный из профильной стали специального исполнения. Форма определяется его конструктивными особенностями. Чаще всего она внешне похожа букву «Н». Такая форма усиливает прочность элементов конструкции и придает дополнительную жесткость. Где же используются двутавровые балки перекрытия?

Снятие передней балки Газель

Если выбить шкворни на месте никак не получается, приходится снимать балку целиком. Делаем это следующим образом:

• так же, как и в рассматриваемом выше варианте, снимаем колеса, вывешиваем переднюю ось автомобиля;
• от суппортов с обеих сторон отсоединяем тормозные шланги;
• снимаем тормозные суппорты;
• демонтируем передние амортизаторы;
• отсоединяем от балки длинной рулевую тягу вместе с рычагом;
• с каждой из двух сторон отсоединяем по четыре гайки крепления балки к рессорам;
• выкатываем балку, снимаем с нее поворотные кулаки.

Дальше производим ЗШ. На снятой подвеске даже тяжелым молотком выбивать шкворни очень удобно, а при очень резком сильном ударе и большой кувалде с места стронуть можно практически любой самый «мертвый» шкворень.

Функциональное назначение шкворней в автомобиле

Стержень, который обеспечивает поворотные свойства колеса в автомобиле, принято называть шкворнем, а подвеску с применением осевых стержней — шкворневой.

Так выглядит шкворня в разборке

Прототипом для подвески автомобиля с использованием шкворней послужило устройство обычной колёсной телеги, которые применялись ещё в ХIХ веке и использовали осевой шарнирный механизм.

Принцип действия шкворневой подвески также основан на свойствах сферического шарнира, который обеспечивает свободный ход колеса и крепление ступицы, обеспечивая тем самым возможность автомобилю выполнять повороты в рамках ограничений рулевого управления.

Составные передней подвески Газель

Основным показателем устойчивости машины при манёврах является установленные поперечные и продольные углы наклона каждого шкворня, которые обеспечивают комфортное передвижение.

Материалом для изготовления шкворней является прочная закалённая сталь, а все полости, которые с ним соприкасаются, набиваются смазкой.

Смотрите в видео:замена шкворней на Газели.

Сфера применения шкворней в подвеске распространяется в основном на грузовые и среднетоннажные автомобили, такие как Газель, а также на машины повышенной проходимости, предназначенные для движения по бездорожью проходимости. Это обусловлено сочетанием в данной конструкции простоты, надёжности и ремонтопригодности.

Правильная эксплуатация и своевременное обслуживание будет гарантией долгой и надёжной работы шкворней в автомобиле.

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

• клинья (2 шт.);
• сферические втулки (2 шт.);
• шкворни (2 шт.);
• резиновые уплотнители (2 шт.);
• прокладки заглушек (2 шт.);
• бронзовые втулки (4 шт.);
• шайбы;
• гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась) шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

Конструкция задней подвески автомобиля Газель

Задняя подвеска выполнена на двух продольных листовых рессорах с двумя гидравлическими амортизаторами

Переднюю ось снимают с автомобиля в следующей последовательности:

Приподнять переднюю часть автомобиля до отрыва колес от пола и установить опоры под переднюю часть;

• — отвернуть гайку крепления шарового пальца продольной тяги к сошке рулевого механизма и отсоединить тягу;
• — отсоединить нижние концы амортизаторов от балки передней оси.

Подвести под балку домкрат, отвернуть гайки стремянок рессор и снять переднюю ось с автомобиля.

Установка балки производится в обратной последовательности.

Внешний тюнинг “Соболя”

В изменениях внешнего дизайна также нет никаких ограничений. В итоге автомобиль может полностью сменить свое лицо и стать гораздо привлекательнее своих зарубежных собратьев. Что можно поменять, а что добавить?

1) диски – самое простое, но ярко выделяющее изменение;

3) установка практичных и не очень обвесов.

Литые диски имеют самое большое разнообразие, в отличие от простой штамповки. Многие предпочитают литью кованые варианты, но там гораздо слабее выражена оригинальность. Из простых и недорогих изменений будет установка отбойника капота и ветровиков на окна. Из пластика также можно установить оба бампера и красивое боковое «оперение». Но чаще автовладельцы ставят вперёд «кенгурин», а на него лебёдку. Стоит отметить, что железные бамперы смотрятся очень мощно, но увеличивают вес автомобиля, а значит, его проходимость и расход топлива. Можно сказать, это спорный тюнинг.

ГАЗ “Соболь”, когда дело касается улучшений, редко обходится без установки экспедиционного багажника и лестницы на заднюю дверь. На переднюю часть багажника часто устанавливаются дополнительно от двух и более фар. Ярким, но недешевым вариантом будет аэрография по всему кузову. Незаметным, но важным преобразованием будет антикоррозийное покрытие днища и порогов, а также всего кузова.

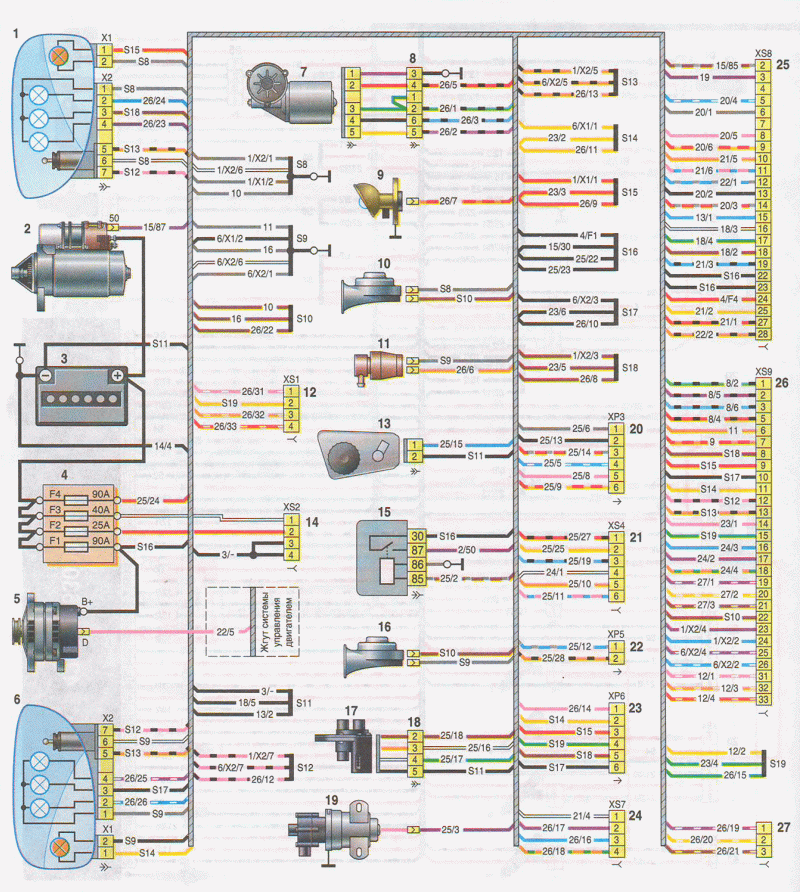

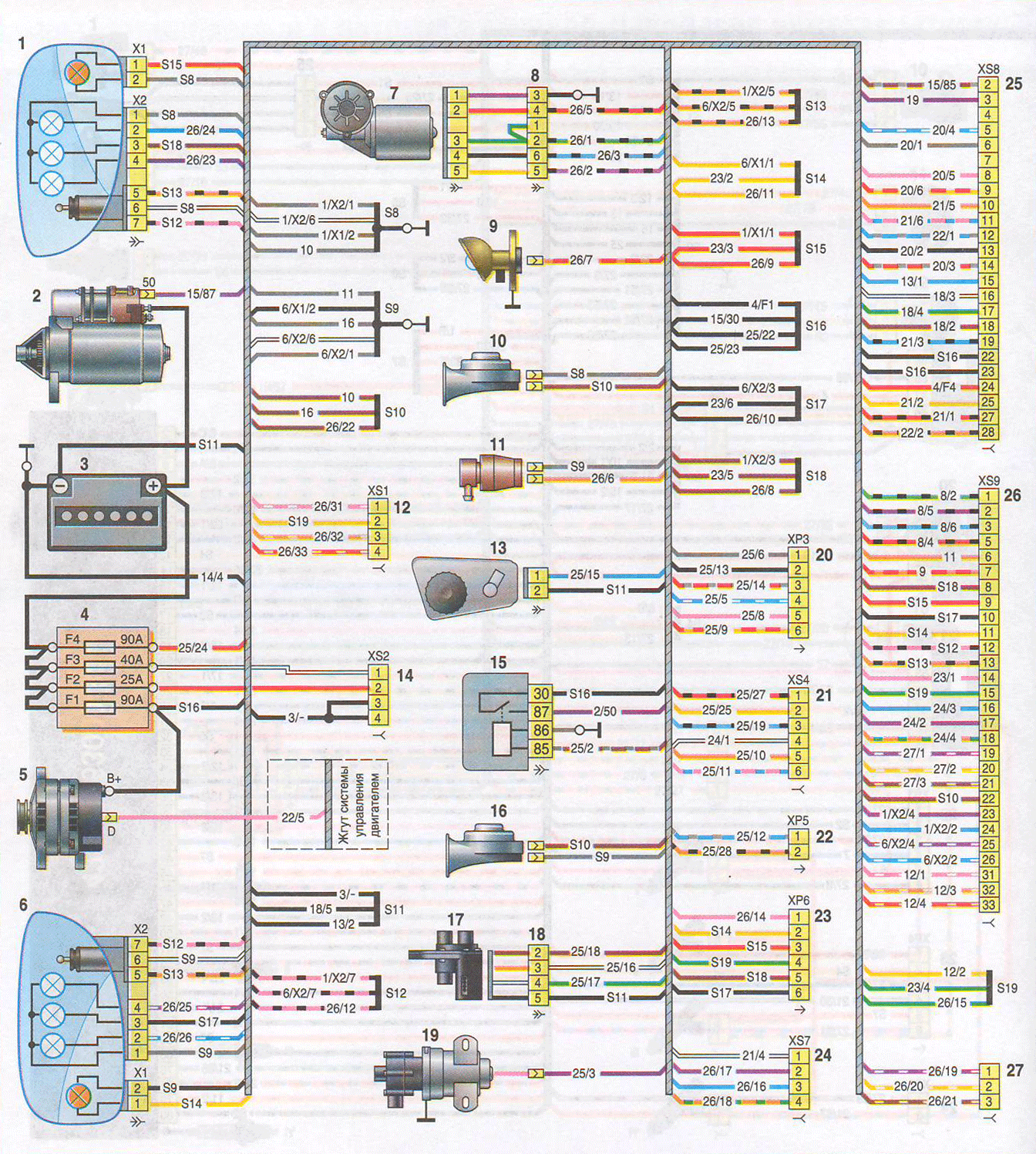

Схема электрооборудования газель некст

Широко используется как в условиях города, так и в сельской местности. Нашёл широкое применение в малом бизнесе и в качестве автомобиля для перевозки ремонтных бригад с оборудованием.

Серийно производится с декабря года. С года малой серией производится фургон повышенной проходимости ГАЗ Серийно производится с марта года. По желанию заказчика, микроавтобус может быть оборудован высокими мягкими сиденьями и высокой крышей внутренняя высота салона см. С лета года схема проводки газель некст полноприводная модификация ГАЗ с постоянным полным приводом и двухскатной ошиновкой задних колёс, рассчитанная на эксплуатацию по дорогам всех категорий включая грунтовые.

Отличается от базовой версии планировкой салона с высокими мягкими сиденьями.

Подмотка газель некст своими руками

По желанию заказчика, микроавтобус может быть оборудован высокой крышей внутренняя высота салона см. С лета года выпускается полноприводная модификация ГАЗ с постоянным полным приводом и двухскатной ошиновкой задних колес, рассчитана на эксплуатацию по дорогам всех категорий включая грунтовые. Серийно производится с августа схема проводки газель некст. Отличается от базовой модели планировкой салона, дополнительными усилителями в салоне.

К кулаку прикреплены щит переднего тормоза и ступичный узел, состоящий из ступицы с тормозным диском, запрессованной в конический двухрядный подшипник и закрепленной в нем центральным болтом с упорным кольцом.

Двухрядный роликовый конический подшипник с двусторонним уплотнением смазан пластичной схема проводки газель некст и не требует регулировки и пополнения смазки в течение всего срока эксплуатации.

Шаровые шарниры неразборной конструкции. Они не требуют регулировки и пополнения смазки в течение всего срока эксплуатации. Верхний рычаг прикреплен к кронштейнам поперечины двумя регулировочными болтами через эксцентриковые шайбы. Нижний схема проводки газель некст прикреплен к кронштейну поперечины через сайлентблоки сквозной осью с двумя гайками.

Через резиновые прокладки пружины верхними торцами опираются в чашки поперечины, Нижними — в чашки нижних рычагов. Амортизаторы телескопические, гидравлические, с газовым подпором, двустороннего действия. Установлены внутри пружин подвески. В нижнюю схема проводки газель некст амортизатора запрессован резинометаллический шарнир, ось которого двумя болтами прикреплена к чашке пружины нижнего рычага.

Стабилизатор поперечной устойчивости служит для уменьшения крена в поворотах и улучшения управляемости. Средняя часть штанги стабилизатора скобами через резиновые втулки прикреплена к поперечине подвески.

Вопросы эксплуатации, обслуживания и ремонта балки передней подвески

Балка моста является цельнометаллической деталью высокой прочности, поэтому она надежно служит многие годы и не нуждается в сложном техническом обслуживании. Обычно состояние балки проверяется при каждом ТО-2 — для этого проводится визуальный осмотр детали, проверка на наличие деформаций, трещин и т.д. Также периодически проверяются детали, непосредственно связанные с балкой — втулки поворотных шкворней и сами шкворни, крепеж рессор (стремянки) и другие.

При соблюдении рекомендаций по максимальной нагрузке на автомобиль и щадящих условиях эксплуатации балка переднего моста может служить на протяжении многих лет, обеспечивая нормальную управляемость и безопасность автомобиля.
