Блок в салоне
Он находится под панелью с левой стороны, за защитной крышкой.

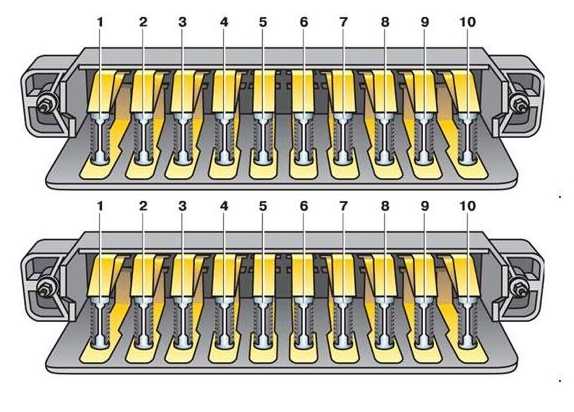

Блок старого образца
Верхний блок
p, blockquote 9,0,0,0,0 —>
| 1 | 16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений) |
| 2 | 8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей) |
| 3 | 8А Указатели поворота |
| 4 | 8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики |
| 5 | 8А Аварийная сигнализация |
| 6 | 8А Зуммер и плафон освещения бортовой платформы, сигнала торможения |
| 7 | 8А Радиооборудование, дистанционный выключатель аккумуляторной батареи, |
| 8 | 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла |
| 9 | 16А Прикуриватель, звуковой сигнал, розетки переносной лампы |
| 10 | 16А Резерв |
Нижний блок
p, blockquote 11,0,0,0,0 —>
| 1 | 16А Противотуманные фары |
| 2 | 8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки |
| 3 | 8А Подсветка комбинации приборов |
| 4 | 8А Задние противотуманные фонари |
| 5 | 8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света |
| 6 | 8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар |
| 7 | 8А Левая фара (ближний свет), электро корректор фар |
| 8 | 8А Правая фара (ближний свет), электро корректор фар |
| 9 | 16А Левая фара (дальний свет), контрольная лампа дальнего света фар |
| 10 | 16А Правая фара (дальний свет) |

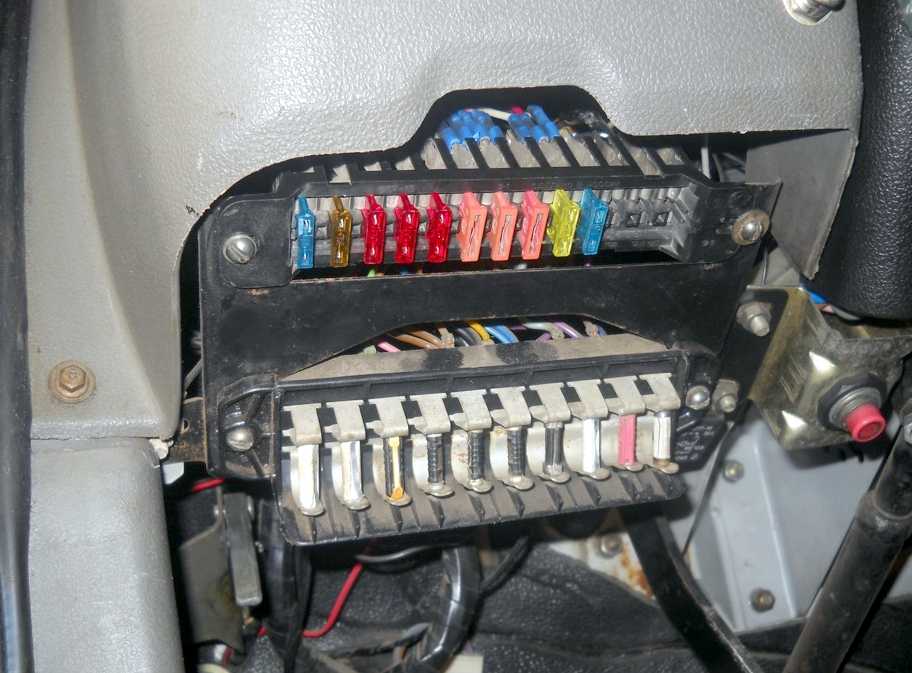

Блок нового образца
Обозначение
Верхний блок
p, blockquote 15,0,0,0,0 —>
| 1 | 25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216) |
| 2 | 15А Аварийная световая сигнализация |
| 3 | 15А Выключатель «массы» (на автобусах), магнитола |
| 4 | 10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса |
| 5 | 10А Реле фар, АБС (для автобусов) |
| 6 | 10А Сигналы торможения |
| 7 | 20А Звуковые сигналы, прикуриватель |
| 8 | 20А Электродвигатель отопителя, электронасос дополнительного отопителя |
| 9 | 15А Электродвигатель дополнительного отопителя |
| 10 | 10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя |
| 11 | 5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216) |
| 12 | 15А Система управления двигателем и топливный насос |
| 13 | 10А Указатели поворота |
p, blockquote 16,0,0,0,0 —>
| 1 | 25А Резерв |
| 2 | 15А Дальний свет правой фары, сигнализатор дальнего света |
| 3 | 15А Дальний свет левой фары |
| 4 | 10А Ближний свет правой фары |
| 5 | 10А Ближний свет левой фары |
| 6 | 10А Противотуманные фонари, сигнализатор противотуманных фонарей |
| 7 | 20А Резерв |
| 8 | 20А Резерв |
| 9 | 15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса |
| 10 | 10А Подсветка приборов, переключателей и прикуривателя |
| 11 | 5А Резерв |
| 12 | 15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика |
| 13 | 10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака |
Поиск неисправности если не работают повороты, даже если Вы не имеете специальных знаний.
Проверка исправности реле поворотов.
И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».
Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.
При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.
Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.
Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.
Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации. Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.
Проверка кнопки аварийной сигнализации.
Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.
Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании. При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.
Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.
Самостоятельный ремонт
Ремонт вышедшего из строя реле поворотников обычно заключается в замене детали. Ее стоимость не настолько велика, чтобы осваивать курс радиоэлектроники и пытаться отремонтировать вышедшее из строя реле. Само реле поворотов находится в блоке реле и предохранителей, обычно он располагается под передней панелью автомобиля. В некоторых моделях автомобилей реле поворотов вынесено в отдельный разъем.
Замена реле не представляет собой ничего сложного. Для этого нужно определить его точное месторасположение (можно найти в мануале к конкретной модели автомобиля или подсмотреть схему в интернете). Сломанное реле демонтируется, а новое устанавливается в релейный блок или в отдельный разъем. Напряжение нового блока должна соответствовать питанию электросети автомобиля (12 или 24 вольт).
Для тех, кто все же предпочитает самостоятельный ремонт, можно дать несколько советов. Если у реле подгорели контакты, то можно попробовать их зачистить, однако такой меры вряд ли хватит надолго. Также нужно подпаять оборванные контакты, если имеются подобного типа повреждения. Если имеются трещины в силовых выводах реле, то их также нужно подпаять. Потерявшие емкость или вздувшиеся конденсаторы следует заменить на новые.
Естественно, для подобного ремонта необходимо иметь паяльник и уметь им пользоваться. Ремонт реле в этом случае ничем не отличается от ремонта любой радиоэлектронной детали. Понадобятся флюс и припой, также при замене конденсаторов необходимо не забывать о правильной полярности.
…и вне её
Застреваем, трясёмся, но ползём, и обороты сбросить нельзя – крутящего момента не хватит, а добавишь – буксуем, но всё равно, хоть по грамму, миллиметру, но пока ползём. И зачем нам дался этот холмик? Ах, да, испытания и фотосъёмка… Сбросишь обороты – страх заглохнуть, и тогда уже точно больше не тронуться с места без посторонней помощи, добавишь – впустую буксовать или того хуже – закопаешься. Где она, золотая середина? Поди, поищи… В этот самый момент новый современный дизель с электронным управлением показывает себя во всей красе: попытки глохнуть начинаются только когда обороты вплотную подбираются к 500 мин -1 , а раскрутить его, чтобы чуть очистить протектор от рыхлого снега, можно смело до максимально допустимых 2300 мин -1 , и лишь после добрых сорока минут таких жестоких циклов, когда в раздаточной коробке включён пониженный ряд, с полной блокировкой, пару раз мигнула контрольная лампа начинающегося перегрева охлаждающей жидкости. Но стоит только чуть уменьшить нагрузку и добавить отопления, как температура спокойно опускается до безопасных 80º. Вот он, заветный «холмик». Теперь долгожданная фотосессия, а у автомобиля «перекур». После такого «спецучастка» по старой привычке хочется проверить затяжку всех резьбовых соединений и состояние прочего крепежа. Это же родной «газик»! Но теперь он больше не глохнет на холостых, не захлёбывается от недостатка крутящего момента, не кидается чёрной сажей в выхлопную трубу и не пожирает тоннами дорогостоящее топливо. Молодец, так держать!
Блоки под капотом
Блок предохранителей
Находится справа, около аккумулятора и состоит из плавких вставок.
Автомобилей с ABS (БПР-4)
- 60А Световая цепь и плюсовая цепь генератора
- 40А АБС
- 25А АБС
- 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера
Автомобили без ABS (БПР-2)
- 90А Световая цепь и плюсовая цепь генератора
- 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера
Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.
Блок с реле
Обозначение
p, blockquote 25,0,0,0,0 —>
| 1 | Главное реле |
| 2 | Реле электромагнитной муфты включения вентилятора системы охлаждения |
| 3 | Реле топливного насоса |
| 4 | Реле стартера |
Электро щиток
Старого образца
Расшифровка
p, blockquote 29,0,0,0,0 —>
| 651.3747 | Реле стартера 651.3747 |
| Б116.3705 | Катушка зажигания Б116 |
| 1412-3733 | Блок управления ЭПХХ 1412.3733 |
| 13.3734-01 | Коммутатор транзисторный 13.3734-01 |
| 13.3702-01 | Регулятор напряжения 13.3702-01 |
| 1902.3741 | Клапан электромагнитный (1902.3741000) |
Нового образца
Подойдет для двигатель Chrysler 2,4 L DОНС
Назначение элементов
p, blockquote 33,0,0,0,0 —>
| 15 | Реле 85.3747 |
| 16 | Реле осушителя 90.3747-10 |
| 17 | Реле 113.3747-10 |
| 19 | Блок управления МИКАС 11СR |
Принцип работы поворотников
Поворотники (указатели поворота) – обязательная часть светосигнального оборудования любого транспортного средства. На каждом ТС они должны быть установлены с двух сторон спереди и сзади (на прицепах – только сзади) и представляют собой фонари оранжевого цвета (в некоторых странах допускается красный цвет). Перед началом маневра (точное расстояние или время ПДД не регламентируют), водитель должен включить эти фонари с той стороны, в которую будет производиться поворот (помимо функции указания смены направления движения, поворотные огни обеспечивают аварийную сигнализацию).
Лампы должны работать в мигающем режиме. Это требование связано с особенностями человеческого восприятия – мы лучше замечаем не интенсивность (яркость) сигнала, а его изменение
Поэтому мигающий фонарь быстрее обращает на себя внимание, даже если виден периферийным зрением. К тому же его сложнее спутать с габаритными фонарями или другим световым оборудованием
Прерывистое свечение в самых современных автомобилях обеспечивается с помощью электронных блоков, включающих в себя и другие рабочие функции. В машинах разработки прошлых лет (а их большинство) функцию мигания обеспечивают реле-прерыватели.
Как правильно должно работать реле
Основное требование к реле-прерывателю – формировать прерывистый электрический сигнал с частотой 30-12 Гц для подачи на лампы указателей поворота. Также желательны дополнительные функции:
- управление контрольной лампой на панели приборов;
- контроль исправности нитей ламп фонарей;
- формирование звукового сигнала для аудиоконтроля включенного состояния поворотников.
В прерывателях, построенных на электромагнитных реле, звук получается само собой – при работе возникают характерные щелчки. В реле, выполненных на твердотельных ключах, для этой функции предусматриваются дополнительные элементы.
Официальные данные (л/100 км)
| Двигатель | Расход (город) | Расход (трасса) | Расход (смешанный) |
| 4.4 MT 126 л.с. дизель (механика) | — | — | 19.5 |
| 4.7 MT 125 л.с. бензин (механика) | — | — | 17.2 |
Для ГАЗ 3307 существовал всего один бензиновый мотор — 4.7, в котором подачу топлива осуществлял карбюратор. Мощность такой установки равнялась 125 лошадиным силам, а управление осуществлялось посредством ручной коробки передач, работающей в пяти режимах. Расход топлива на 100 км для данной комплектации был прописан в 19.5 литра.
После 1994 года стал использоваться еще и дизельный агрегат, объемом 4.4 литра, который мог развить мощь до 126 лошадиных сил. Он также управлялся механикой, но его норма расхода была немного меньше – 17.2 литра.
Где находится реле стартера?
В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).
Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.
Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.
Описание
Электросхема ГАЗ-3307 — это рисунок, на котором расположены пиктограммы электрических элементов автомобиля, соединенные между собой коммутационными линиями, обозначающими провода. Оборудование расположено приблизительно в тех местах, где оно находится при взгляде на машину сверху, хотя возможны отклонения (иногда существенные). Слева обычно находятся фары и подфарники передней части автомобиля, правее — электрооборудование моторного отсека, салона и задние фонари.
Электросхемы бывают черно-белыми и цветными. Последние удобней читать, цвета линий такие же, как у соответствующих проводов. Часто электрические узлы показаны в виде картинок (панель приборов, стартер, фары и прочие), их можно узнать, не заглядывая в «легенду» (поясняющий текст под схемой или сбоку от нее). Пример цветной электросхемы приведен ниже. Черно-белые схемы, как правило, подробнее, на них часто представлена дополнительная информация (например, тонкими линиями показаны проводники тока внутри приборов). Цвет проводов обозначается буквой (Ч — черный, З — зеленый и так далее). Цифры (2; 0,5 и другие) в разрывах коммутационных линий — площадь сечения провода в квадратных миллиметрах.
Существуют стандартные пиктограммы и условные изображения тех или иных устройств. Рядом с ними (иногда на выноске) стоит число или буква с цифрами. Это обозначение элемента, наименование которого указано в «легенде».
Напряжение питания катушки
На корпусе реле написано, например, 12 В, что означает для его срабатывания потребуется 12 В. Вот только редко бывает напряжение точно требуемого значения. И что делать если напряжение в схеме упадёт до 9 В или повыситься до 15 В?
Если напряжение будет слишком высоким, катушка соленоида, обычно герметично закрытая в небольшом пластиковом корпусе, просто перегреется. Закон Джоуля здесь неумолим. К счастью производители предоставляют некоторый запас по напряжению. И наоборот, если напряжение слишком низкое, через катушку постоянного сопротивления будет протекать меньший ток, что сделает якорь менее слабым на притягивание. А если сила тока слишком низкая, якорь вообще не сдвинется с места.
Это значение, при котором производитель гарантирует замыкание контакта. Оно дается для строго определенной температуры, чаще всего комнатной или аналогичной. При более высоких температурах сопротивление провода увеличивается, поэтому приложение того же напряжения к катушке вызовет протекание более низкого тока (что может быть недостаточно для перемещения якоря).
Напряжение отключения (отпускания) информирует, до какого значения необходимо снизить напряжение питания катушки, чтобы контакты вернулись в исходное положение. Часто это всего лишь 10% от номинального напряжения! Таким образом, реле с напряжением питания 5 В, указанным на корпусе, отключится когда падение напряжения упадёт до 0,5 В, что даже меньше прямого напряжения кремниевых p-n переходов. Разница в процентах вызвана магнитным гистерезисом ферромагнитного материала, из которого изготовлен сердечник электромагнита.
Это очень удобно, поскольку позволяет значительно снизить энергопотребление катушки в установившемся режиме. Реле с номинальным напряжением питания 12 В достаточно для подачи напряжения выше 8,4 В, а затем его понижения (например до 2 В). Экономия электроэнергии, важная для схем с батарейным питанием, будет огромной.
Фактическое напряжение питания катушки может отличаться от указанного на корпусе, и в довольно широких пределах. Об этом стоит помнить. Подтянув якорь электромагнитом, можно снизить напряжение питания катушки и сэкономить энергию.
Устройство и принцип работы электромагнитно-теплового реле поворотов
Реле этого типа имеют не слишком сложное устройство. Его основу составляет электромагнитное реле традиционной конструкции — цилиндрический сердечник с обмоткой из тонкого медного провода. В верхней части сердечника расположены две контактные группы, а по бокам — гибкие металлические якоря (или, как их называют, якорьки). Одна контактная группа предназначена для замыкания цепи контрольной лампы «поворотников», расположенной на приборной панели. А вторая контактная группа непосредственно замыкает цепи ламп указателей поворота, и именно ее конструктивные особенности обеспечивают мигание «поворотников».
Якорь контактной группы ламп указателей поворотов с помощью тонкой нихромовой струны оттянут от контакта, расположенного на сердечнике, поэтому в нормальном положении цепь указателей поворота разомкнута. Противоположный конец струны зафиксирован на площадке из изоляционного материала, которая служит основой для установки сердечника. Нихромовая струна через резистор подключена к цепи выключателя указателей поворота, поэтому через нее во время работы реле протекает ток.
Вся эта конструкция помещена в металлический корпус цилиндрической формы, дном корпуса служит площадка из изоляционного материала с реле. В нижней части площадки выведены контакты, с помощью которых реле-прерыватель включается в цепь указателей поворота.
Работа электромагнитно-теплового реле довольно проста и сводится к следующему. При включении сигнала поворота замыкается цепь, в которую входят лампы «поворотников», резистор, обмотка реле и нихромовая струна. За счет сопротивления резистора подаваемое на лампы напряжение мало, поэтому их нити горят в полнакала. Нихром, как известно, обладает высоким удельным сопротивлением и сильно нагревается при протекании тока — благодаря этому нагреву нихромовая струна увеличивает свою длину, и оттянутый ею якорек под действием притяжения сердечника выпрямляется и в какой-то момент замыкает контактную группу. В результате ток начинает течь в обход резистора и нихромовой струны, и лампы указателей поворота загораются в полную силу.
Однако прекращение нагрева струны приводит к ее остыванию и укорачиванию, и якорек снова оттягивается от сердечника, размыкая контакты — лампы указателей поворота гаснут, и цикл повторяется снова. Нагрев и остывание нихромовой струны происходит быстро, поэтому мигание ламп происходит с частотой в пределах от 60 до 120 раз в минуту.
С текущим положением контактной группы ламп указателей поворота (назовем ее первой) связана работа и контактной группы сигнальной лампы (назовем ее второй). При разомкнутых контактах первой группы по обмотке протекает ток, однако его недостаточно для притяжения якорька второй группы, поэтому сигнальная лампа не горит. При вытягивании струны и замыкании первой контактной группы текущий по обмотке ток резко возрастает, и его уже достаточно для притяжения якорька второй контактной группы. В результате одновременно с миганием указателей поворота мигает и сигнальная лампа на приборной панели.
Характерные щелчки во время работы указателей поворота возникают вследствие ударов якорьков о контакты при их замыкании и размыкании. Щелчки — характерная особенность электромагнитных реле, и в прерывателях она пришлась весьма к месту.
Электромагнитно-тепловое реле обладает простой конструкцией, и в этом заключается его основное преимущество. Но недостатков у этого типа реле гораздо больше: с течением времени струна вытягивается, в результате реле перестает нормально функционировать, во время работы реле нагревается, что изменяет его характеристики, а при перегорании одной из ламп указателей поворота частота мигания второй лампы значительно уменьшается, а в некоторых случаях лампа и вовсе перестает загораться.
На сегодняшний день электромагнитно-тепловые реле-прерыватели вытеснены более современными и совершенными электронными реле.
Распиновка реле поворотов
В процессе эксплуатации штатное реле поворотов может выйти из строя и в этом случае требуется его замена. Становится заметна некорректная работа устройства, особенно, когда перестает загораться контрольная лампочка. Основная причина неисправности заключается в неполном замыкании прибора.
В других случаях реле начинает функционировать нестабильно, замыкание релейных контактов происходит с различными временными интервалами. В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Это может создать серьезную проблему на дороге, когда устройство включается незаметно для водителя из-за случайного задевания во время вождения автомобиля.

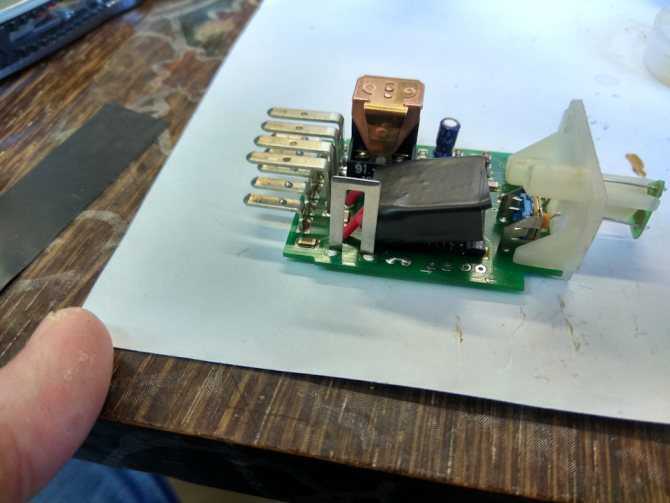

Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. В этом случае подключение реле поворотов осуществляется по стандартной схеме, показанной на рисунке. Контакт № 1 является положительным, второй контакт служит для подключения к переключателю поворотов, третий соединяется с контрольной лампочкой, а четвертый подключается к массе.
Все соединения и контакты должны быть надежно заизолированы с помощью изоленты и кембрика, представляющего собой полую пластмассовую оплетку. Это позволяет исключить возможные замыкания с другими проводниками. Определенные неудобства создает пластмассовый корпус электронного реле, который не всегда помещается на штатное место расположения. Однако домашние мастера довольно легко преодолевают это затруднение и находят наиболее оптимальное техническое решение.

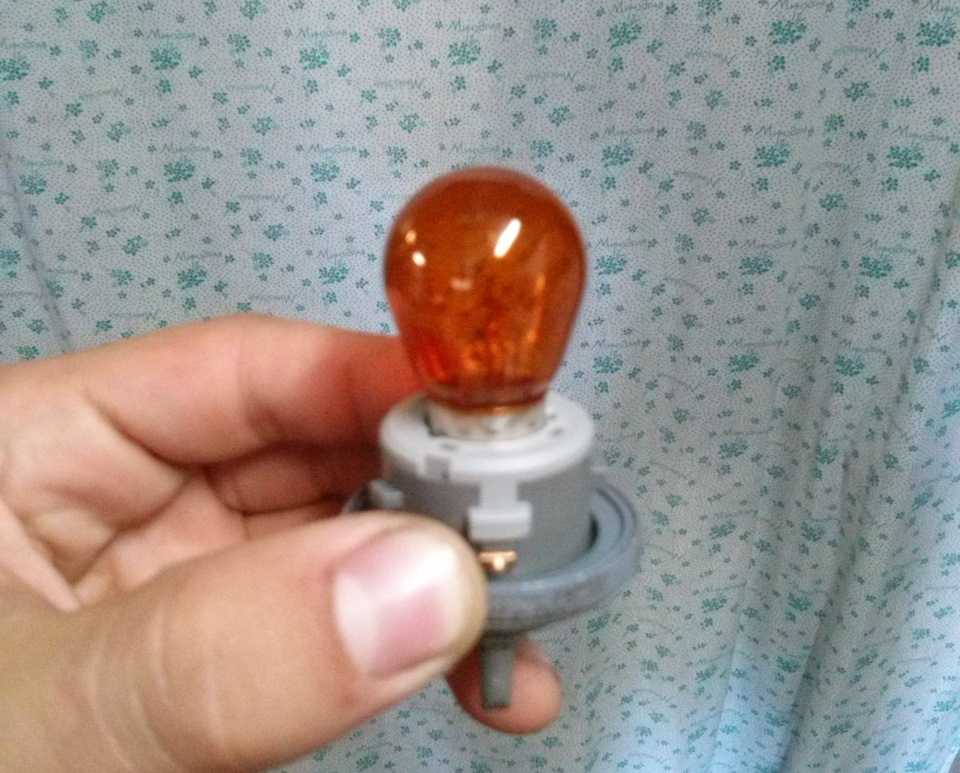

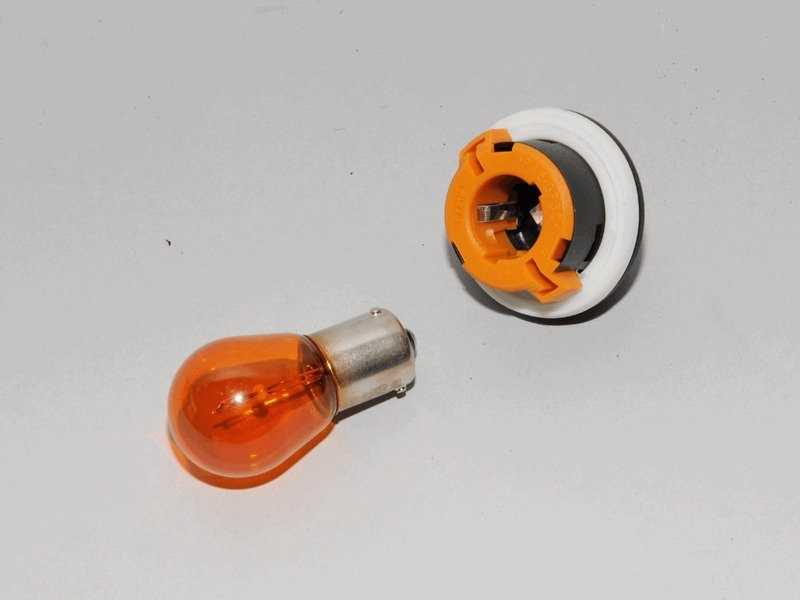

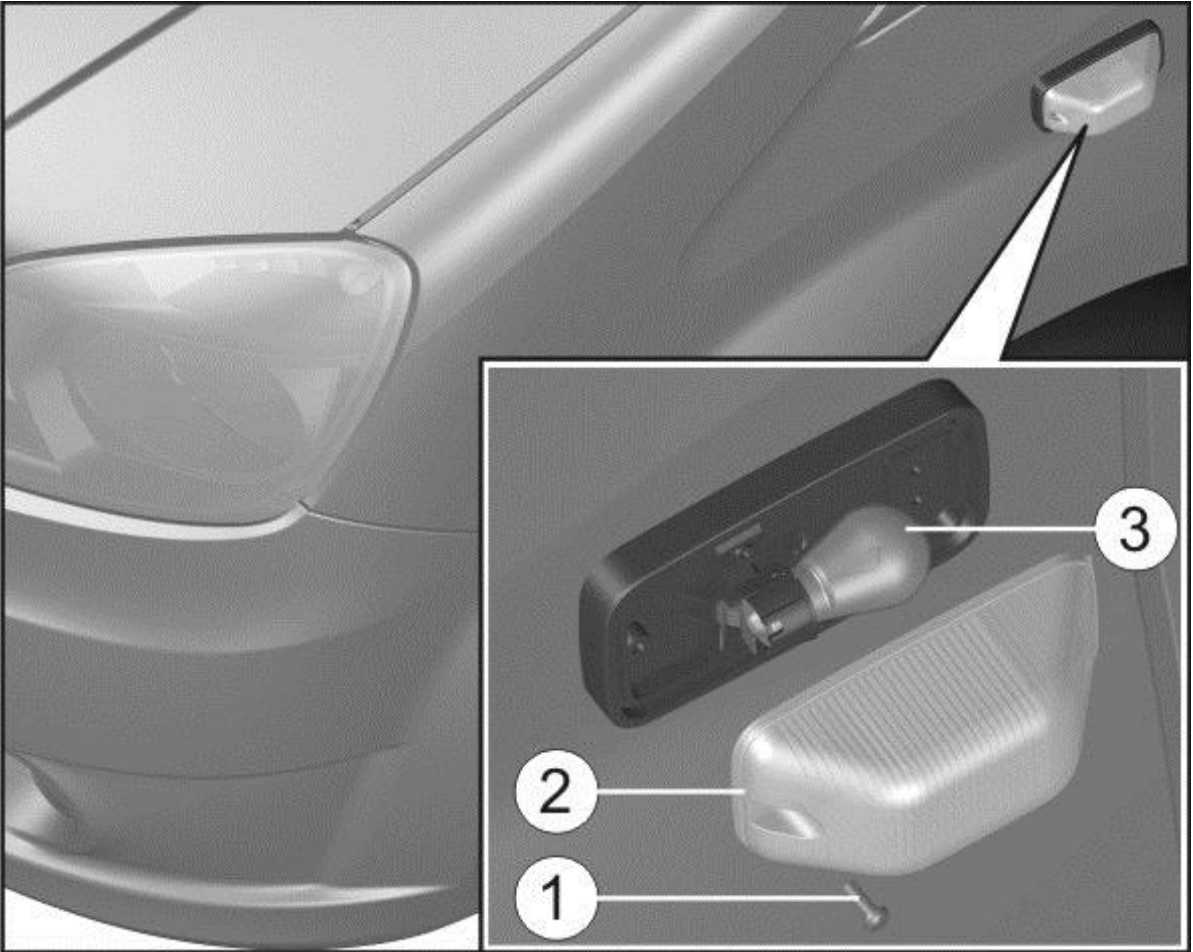

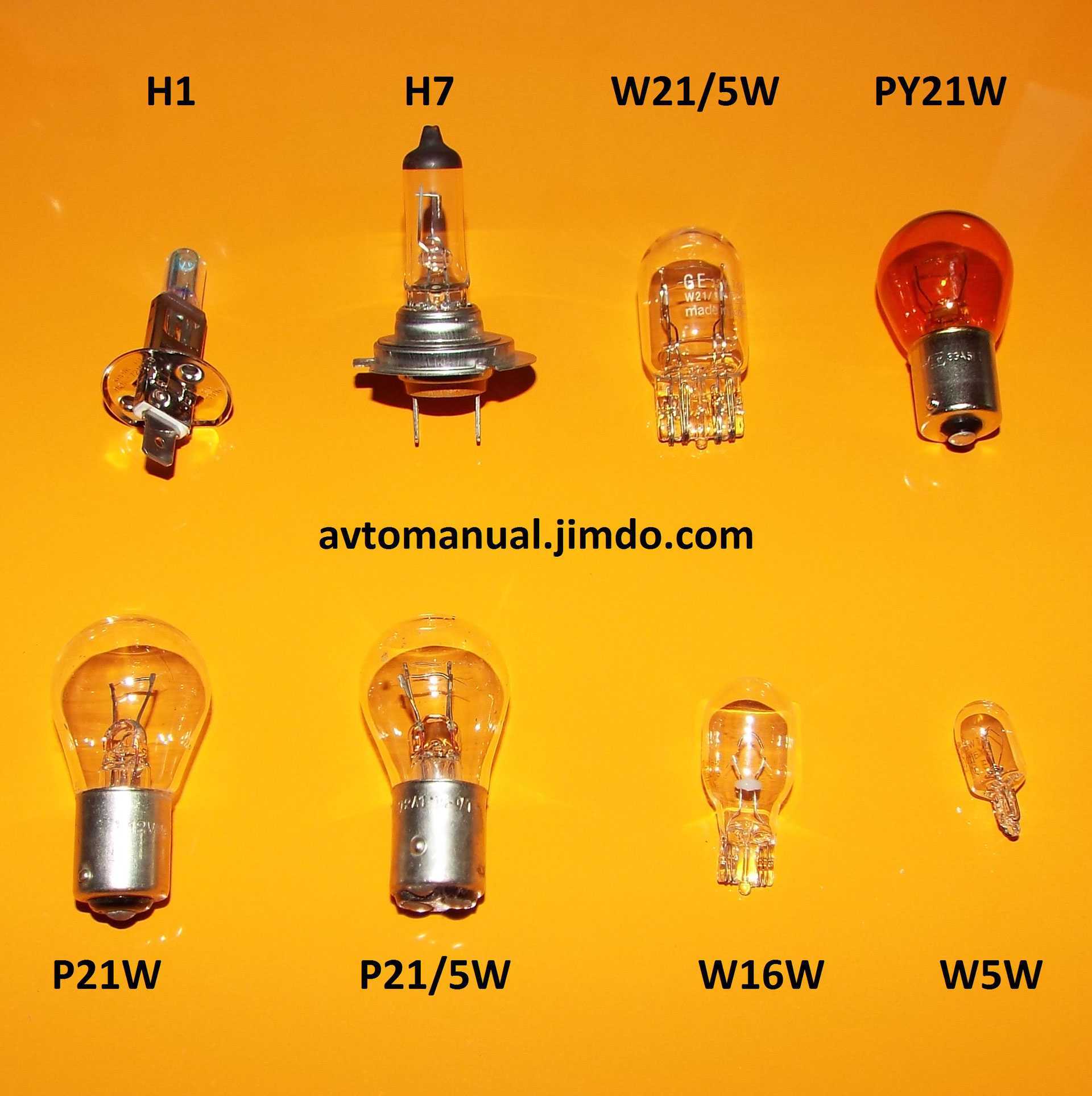

Замена лампы, снятие бокового указателя поворота

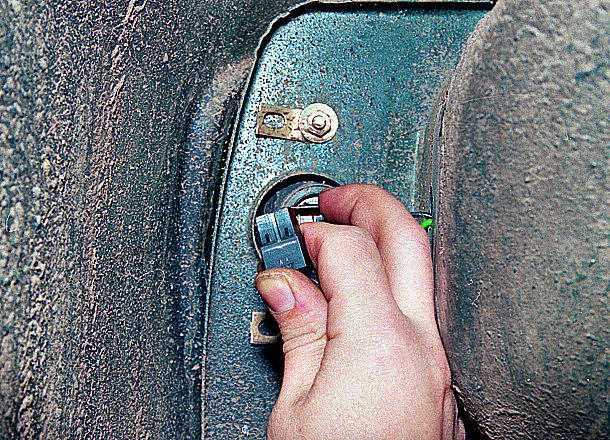

1. Из подкапотного пространства рукой отсоединяем от указателя поворота патрон с лампой и резиновым чехлом
3. Смещаем повторитель указателя поворота назад
4. Снимаем повторитель поворота
Устанавливаем боковой указатель поворота в обратной последовательности.
ГАЗ-3307ГАЗ-3308ГАЗ-3309 серия среднетоннажных грузовых автомобилей выпускавшихся с 1989 по 2022 год в различных модификациях и с различными изменениями как с дизельными, так и бензиновыми двигателями. В данной статье мы покажем описание предохранителей и реле Газ 3307 3308 3309 со схемами блоков и местами их расположения.
