1.9. Замена лампочек
| ОБЩИЕ СВЕДЕНИЯ |
Лампочки ближнего и дальнего света
Лампочки ближнего и дальнего света, а также габаритных огней доступны со стороны моторного отсека.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять кожух с задней части фары, поворачивая его против часовой стрелки. |
| 2. Отсоединить разъем электрических проводов (В). |
| 3. Снять пружину крепления лампочки (А). |
| 4. Повернуть держатель лампочки против часовой стрелки и извлечь его из фары. |
| 5. Заменить лампочку. |
| 6. Вставить держатель лампочки в гнездо фары и зафиксировать его поворотом до упора вправо. |
| 7. Установить пружину крепления и разъем проводов. |
| 8. Проверить правильность функционирования лампочки. |
| 9. Закрепить кожух на задней части фары. |
| Предупреждение Нельзя дотрагиваться пальцами до стеклянной части лампочек, в особенности галогенных. В противном случае перед установкой лампочки в гнезде ее следует промыть спиртовым раствором. |
Габаритные огни
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять кожух с задней части фары. |
| 2. Извлечь держатель лампочки (под держателем лампочки ближнего и дальнего света). |
| 3. Заменить лампочку. |
| 4. Вставить держатель в гнездо. |
| 5. Убедиться в том, что патрон лампочки хорошо закреплен. |
| 6. Проверить установку и функционирование лампочки. |
| 7. Закрепить кожух на задней части фары. |
Лампочки фар дальнего света
Некоторые версии автомобилей оснащены фарами дальнего света с галогенными лампочками.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять скобу (А) крепления крышки и снять крышку фары. |
| 2. Сжать пружину (В) крепления лампочки и отодвинуть ее. Извлечь лампочку (С). |
| 3. Отсоединить разъем проводов. |
| 4. Соединить новую лампочку с разъемом электрических проводов и вставить ее в фару. |
| 5. Установить пружину крепления лампочки. |
| 6. Установить крышку и скобу крепления. |
Передние указатели поворотов
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. С задней стороны бампера отодвинуть наружу зажим крепления. |
| 2. Достать из бампера лампочку переднего указателя поворота вперед; в версии Ghia лампочка переднего указателя поворота придерживается рычагом, расположенным под верхним креплением бампера, который следует отодвинуть наружу для извлечения лампочки. |
| 3. Повернуть держатель лампочки переднего указателя поворота влево и извлечь его. |
| 4. Нажать на лампочку, повернуть ее влево и извлечь. |
| 5. Установить в держателе новую лампочку, поворачивая ее вправо, а затем закрепить указатель поворота, выполняя вышеописанные действия в обратной последовательности. |
Задний фонарь
Лампочки заднего фонаря расположены в узле держателя, доступном изнутри багажника.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| АВТОМОБИЛИ С КУЗОВОМ ТИПА БЕРЛИН И СЕДАН |
| 1. Извлечь узел держателя, перемещая стопор крепления расположенный на конце этого узла. |
| 2. В каждом узле держателя расположены четыре лампочки: лампочка сигнала торможения (1), лампочка заднего хода (2), лампочка габаритного огня и заднего противотуманного фонаря (3) и лампочка заднего указателя поворота (4). |
| 3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя. |
| 4. Установить новую лампочку в узле держателя, повернуть ее, а затем нажать на узел держателя до блокирования стопора крепления. |
| АВТОМОБИЛИ С КУЗОВОМ ТИПА КОМБИ |
| 1. Открыв багажник с помощью отвертки повернуть стопор крепления и снять кожух заднего фонаря. |
| 2. Отодвинуть пластины крепления узла держателя (А) и извлечь его. В каждом узле держателя расположены пять лампочек: лампочка заднего хода (1), лампочка габаритного заднего огня (2), лампочка заднего указателя поворота (3), лампочка заднего противотуманного фонаря (4), лампочка сигнализации торможения (5). |
| 3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя. |
| 4. Установить новую лампочку в узле держателя, повернуть ее, а затем закрепить узел держателя. |
Освещение номерного знака
ПОРЯДОК ВЫПОЛНЕНИЯ
1
При помощи тонкой отвертки осторожно извлечь узел лампы освещения номерного знака из гнезда в заднем бампере. 2
Повернуть влево и извлечь держатель лампочки. 3
Заменить лампочку, которая вдавливается в держатель.
4. Установить держатель и закрепить узел лампы освещения номерного знака в заднем бампере.
Освещение багажника
В некоторых версиях оснащения кузова типа берлина и Седан присутствует лампочка освещения багажника.
ПОРЯДОК ВЫПОЛНЕНИЯ
1
При помощи отвертки осторожно снять плафон лампочки. 2
Поворачивая патрон против часовой стрелки извлечь его из плафона лампы, а затем достать из него лампочку.
Лампы освещения салона
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установив переключатель в среднее положение (лампа выключена). |
| 2. С помощью отвертки следует достать патрон лампочки, а затем извлечь лампочку. |
Замена ламп фары Шевроле Нива – ближний и дальней свет, габариты и указатели поворотов
Замена ламп фары Шевроле Нива может быть спровоцирована не только перегоранием, но также заменой исправных лампочек на новые, с другими характеристиками.
Естественно, мало кто захочет отправлять машину на сервис, терять время и платить мастерам, чтобы выполнить эту операцию, так же, как и в случае с противотуманными фарами.
А потому стоит разобраться, как все сделать самостоятельно. В данном случае выполнение работ продемонстрировано на примере правой фары. Что касается левой, то там все производится так же.
Дальний свет

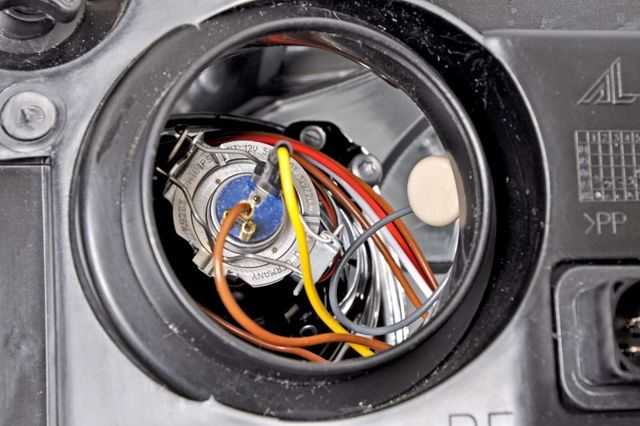

Чтобы заменить лампы фары Нива Шевроле, необходимо открыть капот и снять с блок-фары резиновый чехол, который выполняет защитную функцию.

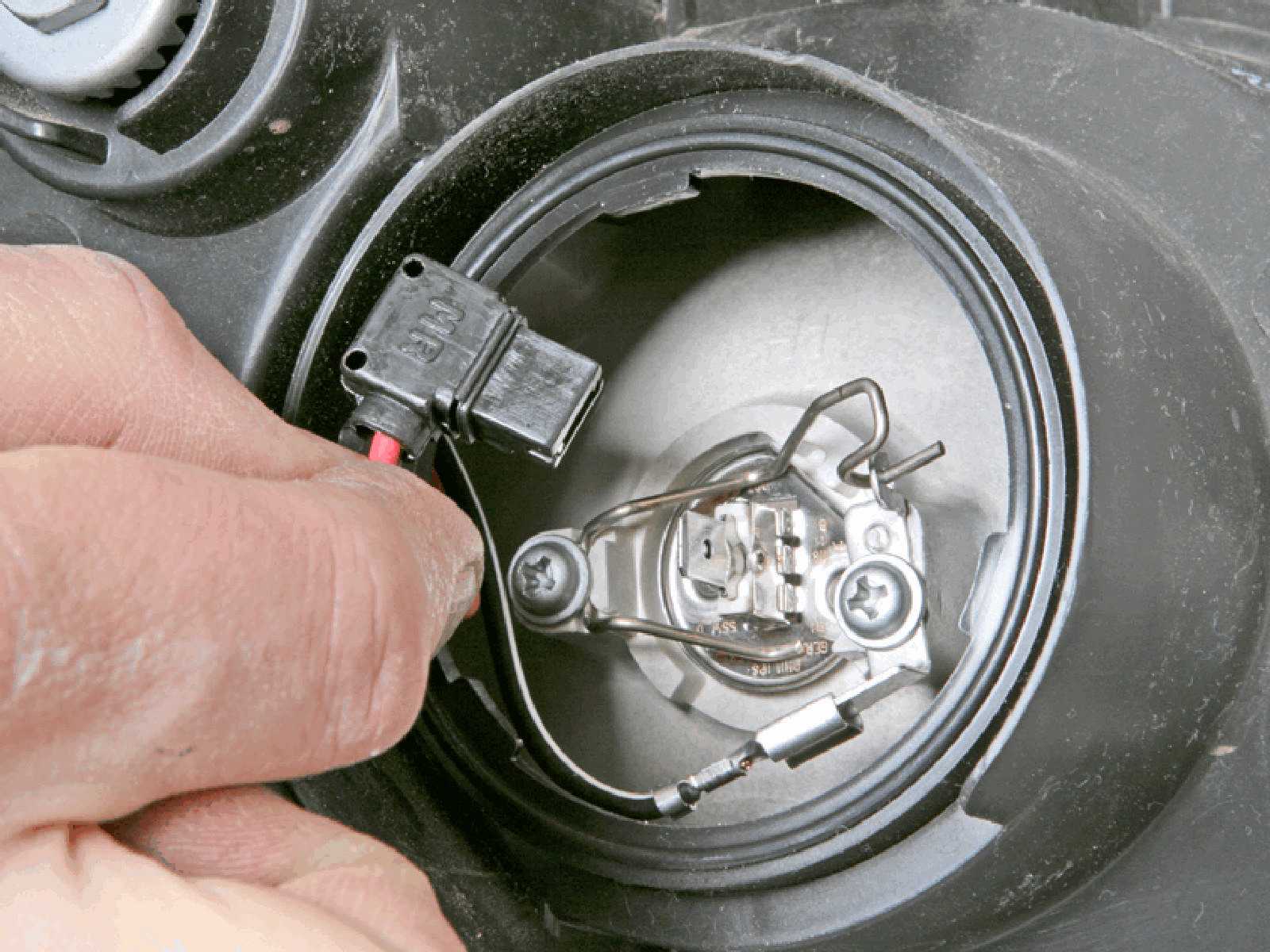

Затем нужно отключить штекер проводов от фары.

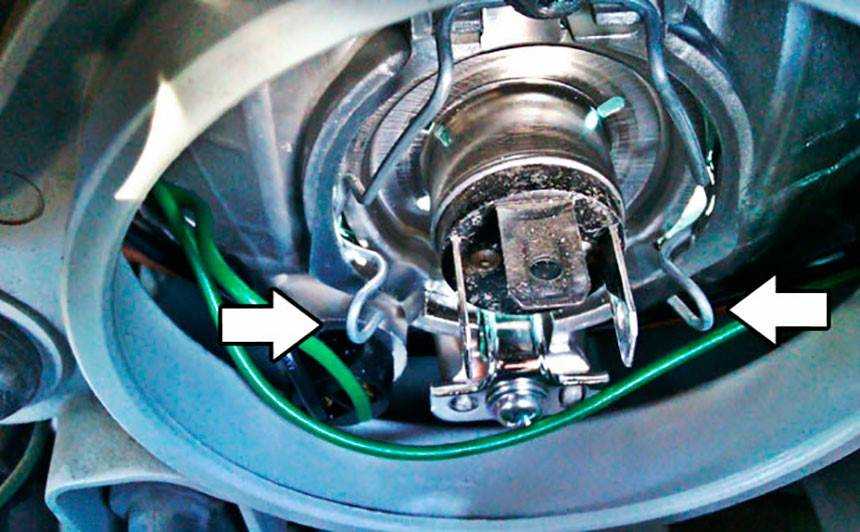

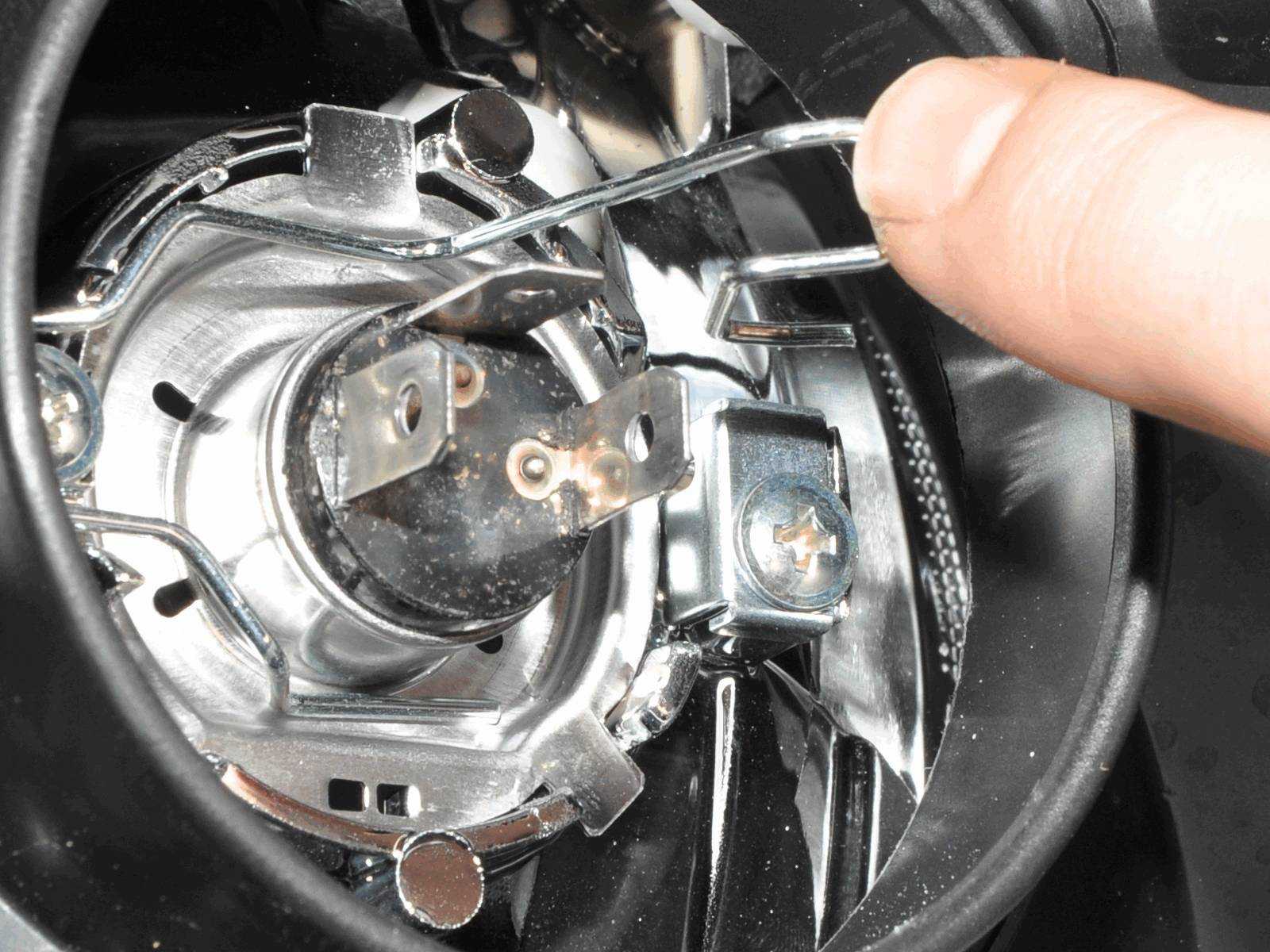

Далее, сдавив пружинный фиксатор, необходимо вывести его концы из зацепления с крючками отражателя, после чего отвести сам фиксатор от лампы.
Это дает доступ к лампе дальнего света – ее следует вынуть и поставить новую лампочку H1, собрав все в обратном порядке.
Ближний свет

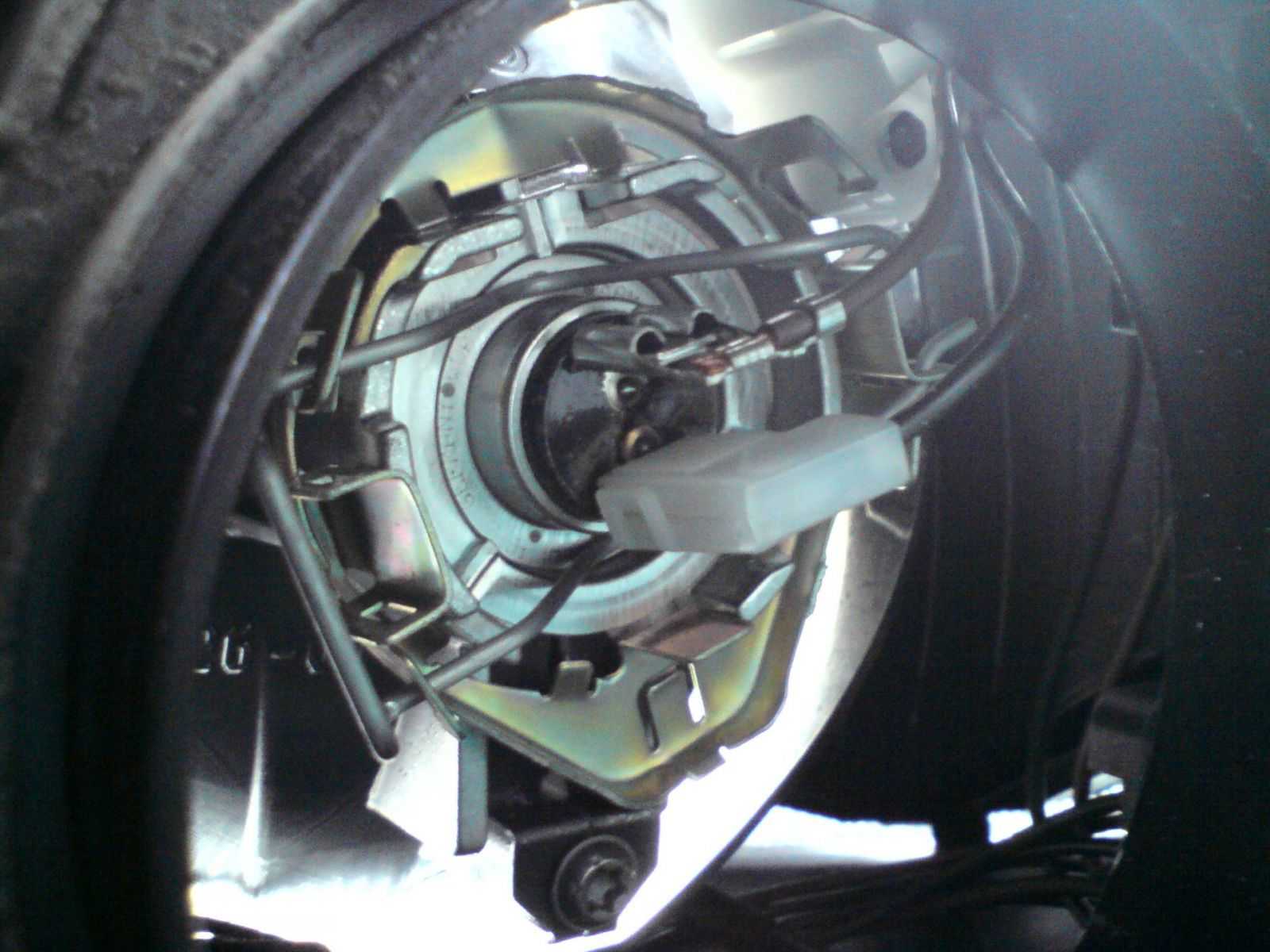

Замена лампы ближнего света в фаре Chevrolet Niva также начинается с демонтажа защитного чехла, который закрывает посадочные места габаритных огней и ближнего света. А после этого отсоединяются наконечники проводов от выводов лампы.

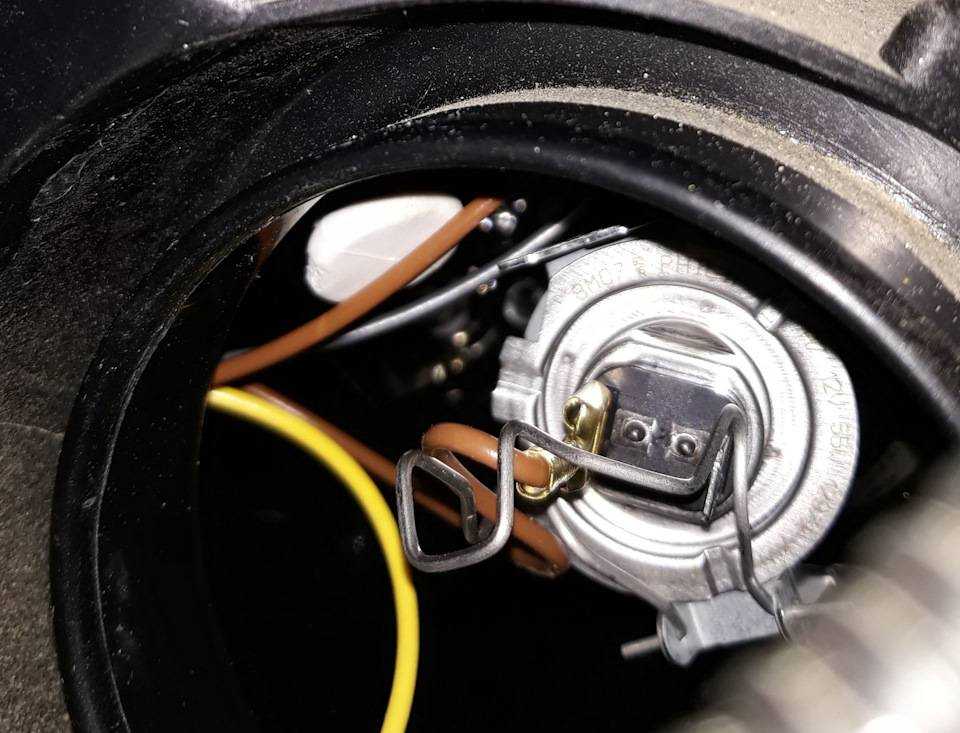

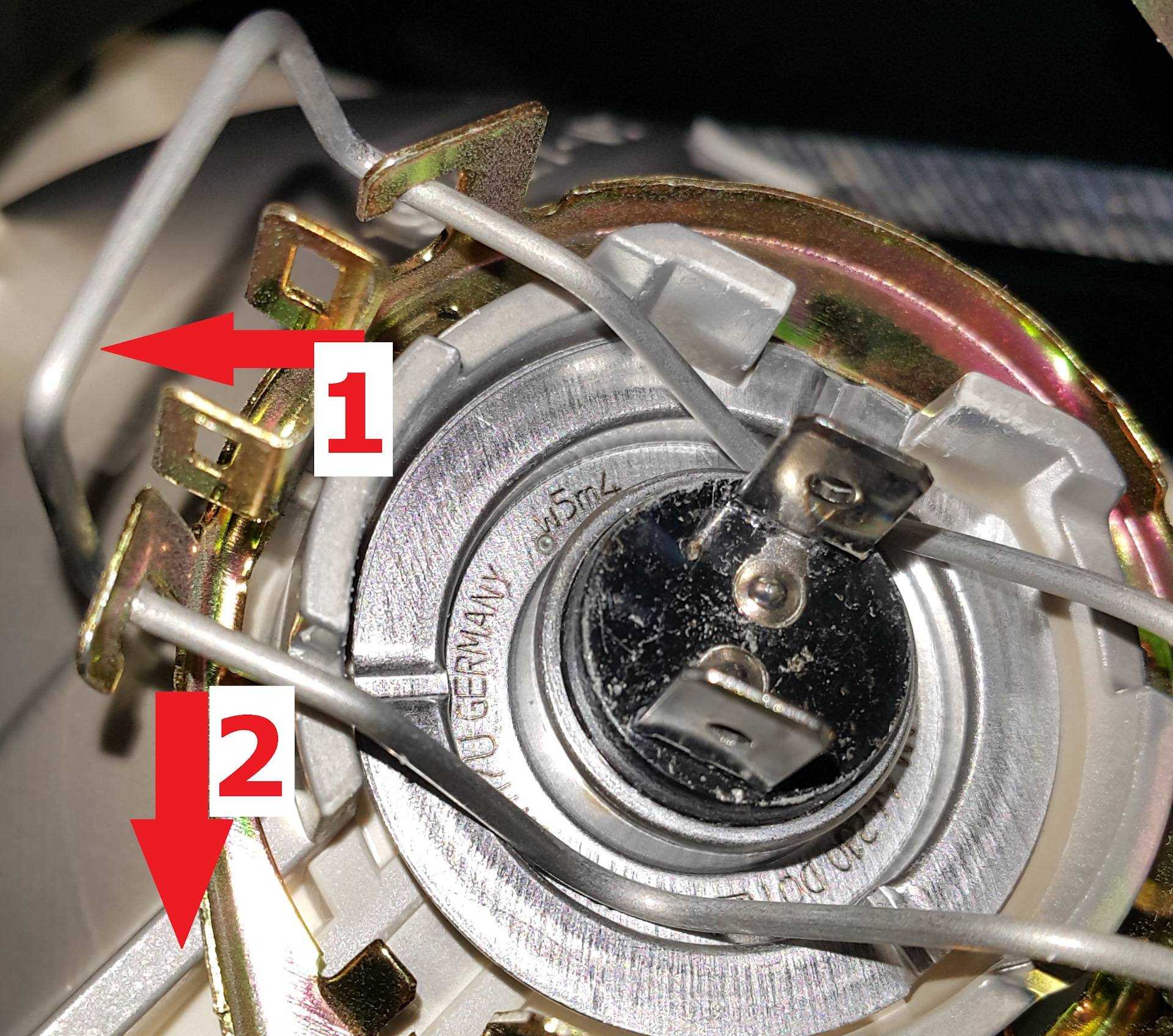

Надавив на верхний край пружинного фиксатора, его нужно вывести из зацепления с крючками отражателя, а после этого отвести фиксатор от лампы.
Это обеспечивает доступ к лампе ближнего света – ее нужно заменить на новую лампочку H7, собрав все в обратном порядке.
Габаритные огни
Чтобы произвести замену в них, нужно сперва потянуть на себя сам патрон лампочки и вынуть его вместе с лампой из корпуса фары.
Далее лампа извлекается из патрона, а на ее место ставится новая лампочка W5W.
Поворот
Для замены лампы фары Шевроле Нива в указателе поворота, нужно провернуть патрон в левую сторону (против часовой стрелки), а затем вынуть его из фары.
Чтобы извлечь лампу, на нее необходимо надавить и провернуть ее влево до упора, после чего вынуть. На ее место ставится новая лампочка PY21W.
ABS
Владельцы отмечают, что замена ламп фары на Нива Шевроле, оборудованных ABS, сложнее. Дело в том, что существенно ограничен доступ к левой фаре. А потому для большего удобства работы рекомендуется снять воздухозаборник и корпус воздушного фильтра.
Примечание. Для работы необходимо будет зеркало либо телефон, оснащенный фронтальной камерой. В противном случае все придется делать вслепую.
Сперва, используя вороток и головку на 8, нужно открутить 2 болта, которыми крепится пластина корпуса воздушного фильтра.
Далее из кронштейна вынимается задняя опора корпуса. Это позволит освободить воздухозаборник и отвести корпус фильтра в сторону.
Когда все сделано, нужно только снять резиновый чехол с корпуса блок-фары и начать замену лампочек – дальнего и ближнего света, а также габаритных огней и указателя поворота.
Все работы осуществляются так же, как и было описано выше.
На этом замена ламп фары Шевроле Нива своими силами завершена.
Как снять фару на Chevrolet NIVA? Сложности с завода » diabloarea.ru — Твой автопульс
Светодиодные фары на шевроле ниву своими руками
снимаем декоративную решетку радиатора; отключаем от фары колодку с проводами, для этого отжимают фиксатор; точно также отключаем питание с гидрокорректора; выкручиваются верхние винты, которые крепят блок; снимаем декоративную накладку на фары; под ним находим пару нижних креплений снять фару шевроле нива, это обычные винты.
в статье подробно рассмотрен процесс снятия передних фар на автомобиле нива шевроле. под облицовкой расположены…
в каждом из перечисленных случаев следует учитывать уровень повреждения. поэтому многих начинающих водителей эта работа приводит в ступор. несколько осложняется задача тем, что процесс происходит достаточно сложно.
можно попробовать их отшлифовать, но это не факт, что поможет. для его применения в прямом смысле этого слова нужно разобрать практически весь передний обвес кузова.
откручиваем крепёжные болты переднего бампера, которые расположены под номерным знаком.
откручиваем саморезы бампера, возле рамки радиатора. под накладкой блок-фары откручиваем винты. саморезы крепления к защитному щитку бамперу тоже откручиваем. отсоедините колодку с проводами от разъёма. отодвигаем бампер, чтобы он не мешал откручивать нам нижние болты крепления фары.
откручиваем верхние болты крепления фары.
chevrolet niva 2012, 80 л. с. — самостоятельный ремонт
Сдвигаем блок-фару немного вперёд. Поддеваем фиксатор колодки с помощью отвёртки. Аккуратно снимаем фару, не касаясь её передней части руками.
Можно попробовать их отшлифовать, но это не факт, что поможет. В таком случае также придется заменять узел целиком. Отдельно стоит упомянуть механические повреждения. Они также являются частой причиной для снятия детали.
Тут нужно смотреть на величину повреждений. Одно дело, когда стекло просто разлетелось от камня, вылетевшего из-под попутного автомобиля, другое дело последствия ДТП. В каждом из перечисленных случаев следует учитывать уровень повреждения.
После аварии демонтаж может быть осложнен покореженными деталями кузова. Также в некоторых случаях снимать головной свет потребуется для тюнинга.
Нужно отметить, что дорабатывают освещение достаточно часто.
Уже упоминалось, что процедура это довольно трудоемкая. Поэтому, многие начинающие водители не берутся делать ее самостоятельно.
Тут стоит учитывать, что существует несколько способов, которые могут применяться на практике. Есть метод, рекомендуемый производителем, он довольно трудоемок, и пугает водителей.
Для его применения в прямом смысле этого слова нужно разобрать практически весь передний обвес кузова.
У него имеются недостатки, например, можно повредить реснички, но при этом процедура ускоряется в разы. Ниже рассмотрим оба этих варианта демонтажа
Важно перед началом работы обязательно снять минусовую клемму с АКБ , обесточив таким образом автомобиль
Официальный способ Приготовьте весь необходимый инструмент.
Демонтаж производят в следующем порядке: Снимаем декоративную решетку радиатора; Отключаем от фары колодку с проводами, для этого отжимают фиксатор; Точно также отключаем питание с гидрокорректора; Выкручиваются верхние винты, которые крепят блок; Снимаем декоративную накладку на фары; Под ним находим пару нижних креплений блок-фары, это обычные винты.
Выкручиваем их; Аккуратно извлекаем фару из посадочного места. Как видите, тут нет ничего сложного, но при этом нужно производить достаточно много разных действий.
9.8.12 Замена блок-фары (2002-2009г.в.)
Поэтому, простая замена оптики может занять половину рабочего дня
Стоит немного уделить внимание особенностям установки
В целом, все производится в обратном порядке. Но, на практике есть один нюанс, способный сильно повлиять на качество освещения. Часто водители, устанавливая фару на место, берутся руками за стекло.
Следы от пальцев значительно ухудшают прозрачность, что отрицательно сказывается на эффективности работы осветительного прибора. Если все же коснулись стекла рукой, после окончания работы обязательно протрите его спиртом.
Перед тем, как будете приступать к использованию метода, учтите, что есть риск сломать пластиковые обвесы. Если не уверены в точности своих действий, не пробуйте данный способ. Перед началом работы отсоедините все разъемы от фары.
Замена фары на Шевроле Нива
Частично откручиваем решетку радиатора. Отжимают его от корпуса, так получают доступ к винтам фары, откручивают их; Извлекают оптику.
Замена блок-фары Chevrolet Niva
Попутно заменил правый передний локер, пострадавший замена блок фары шевроле нива ДТП почти год назад, и поставил новую накладку фары лежат очень давно, хотел их менять вместе с крылом. Zoom Новая фара на месте Да, еще починил лопнувший передний бампер с помощью шила и двух стяжек. Собранный обратно агрегат: Zoom Днем, включены габариты Zoom Вечером ввключены габариты… Zoom … и габариты с ближним Zoom С другого ракурса.
Результатом очень доволен! За вполне вменяемую стоимость стало значительно.
Надо будет заехать и сразу отрегулировать свет на новой фаре. Надо что-то думать с сигналами Волга, Хелла, что-то еще? Взять новый комплект и заменить? Или купить какие-нибудь другие туманки в штатное место например, Hella Micro DE, хотя эти светят довольно неплохо, только герметизацию доработать? Всем привет Не давно с женой решили прокатиться по мини бездорожью Замена блок фары шевроле нива итоге гонки по вертикали закончились тем, что лампочка габаритов упала в саму фару, ну как упала, она вылетела….
Как снять фару на chevrolet niva? сложности с завода
Черная дыра. Устала светить, решила отдохнуть Плюс ко всему на следующий день, перегорела лампочка ближнего света в этой же фаре, с одной стороны это хорошо, стимул снять фару стал еще больше Вот такая картина получилась. Думал перегорел предохранитель на ближний свет, не фига В итоге понеслась Перед данными действиями, отсоединяем от фары фишки! Откручиваем болт крепления фары в под капотном пространстве.
Голосов еще. Комментарии пользователей Отменить ответ. Имя Почта.
Свежие записи
Масло в двигатель Нивы Шевроле: как выбирать, на что обратить внимание
Отсоедините колодку с проводами от разъёма. Отодвигаем бампер, чтобы он не мешал откручивать нам нижние болты крепления фары.
Заехал в сервис узнать подробности и услышав о полном снятие бампера понял, что все придется искать самому. Согласитесь глупо из-за фары разбирать всю морду, часы на просторах интернета и чтение разного хлама, дали смутное представление как это. И понеслось, как говорится глаза боятся, а руки делают….
Надавив на фару, той же головкой отворачиваем два нижних болта с помощью магнитного удлинителя. Отсоединяем колодки от фары и подав ее вперед вынимаем. Сдвигаем блок-фару немного вперёд.
Поддеваем фиксатор колодки с помощью отвёртки. Аккуратно снимаем фару, не касаясь её передней части руками.
Отдельно стоит упомянуть механические повреждения. Они также являются частой причиной для снятия детали. Тут нужно смотреть на величину повреждений. Одно дело, когда стекло просто разлетелось от камня, вылетевшего из-под попутного автомобиля, другое дело последствия ДТП.
В каждом из перечисленных случаев следует учитывать уровень повреждения. После аварии замена блок фары шевроле нива может быть осложнен покореженными деталями кузова.
Как поменять лампочки и снять блок-фару автомобиля ВАЗ-2123
Также в некоторых случаях снимать головной свет потребуется для тюнинга. Уже упоминалось, что процедура это довольно трудоемкая.
Поэтому, многие начинающие водители не берутся делать ее самостоятельно. Шевроле Нива Сняв резиновый колпак получаем доступ к лампе ближнего света и патрону лампы габаритного света. Сняв резиновый колпак получаем доступ к лампе ближнего света и патрону лампы габаритного света. Шевроле Нива Отсоединяем наконечники проводов, освобождаем пружинный фиксатор как показано выше и вынимаем лампу ближнего света.
Отсоединяем наконечники проводов, освобождаем пружинный фиксатор как показано выше и вынимаем лампу ближнего света. Шевроле Нива Вид на патрон лампы ближнего света. Своими руками. Затем той же замена блок фары шевроле нива отжимаем пластиковый фиксатор накладки фары в щели между решеткой радиатора и самой накладкой.
Аккуратно, чтоб не сломать накладку отрываем ее от двустороннего скотча и выводим из пазов замена блок фары шевроле нива бампере отводя в сторону. Ключом Т30 шлицевой отверткой отворачиваем два шурупа крепящих бампер к поперечной балке бампера.
Сдвинув бампер вперед и вниз получаем доступ к последнему крепежу накладки фары, крестовой отверткой отворачиваем шуруп и вынимаем накладку. Надавив на фару, той же головкой отворачиваем два нижних болта с помощью магнитного удлинителя. Отсоединяем колодки от фары и подав ее вперед вынимаем.
Снятие и замена передних фар на Шевроле Нива
Вечером, когда ехал по не освещенной дороге и с мокрым и черным асфальтом, ничего не было. Шел, как говорится, по приборам, то есть, по задним фонарям впереди идущего авто. Давно вынашивал планы по поводу установки ксенона на свою Шнивку.

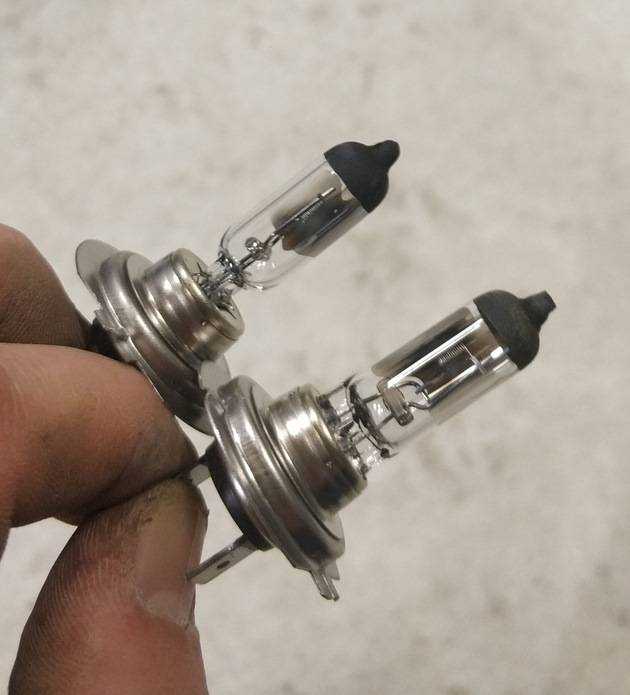

Выбор лампы
Среди большого ассортимента несложно определить, какие лампы стоят на Шевроле Нива. Штатно автомобиль укомплектован лампой с цоколем Н1, мощностью 60 Вт для дальнего, галогенной стандарта H7, мощностью в 55 Вт для ближнего освещения. Срок службы каждого элемента 3500 часов.
Оптика различных производителей отличается по степени яркости, цветовой температуре: белый, желтый свет. Лампы хорошо освещают дорогу в туман, во время дождя, снегопада.

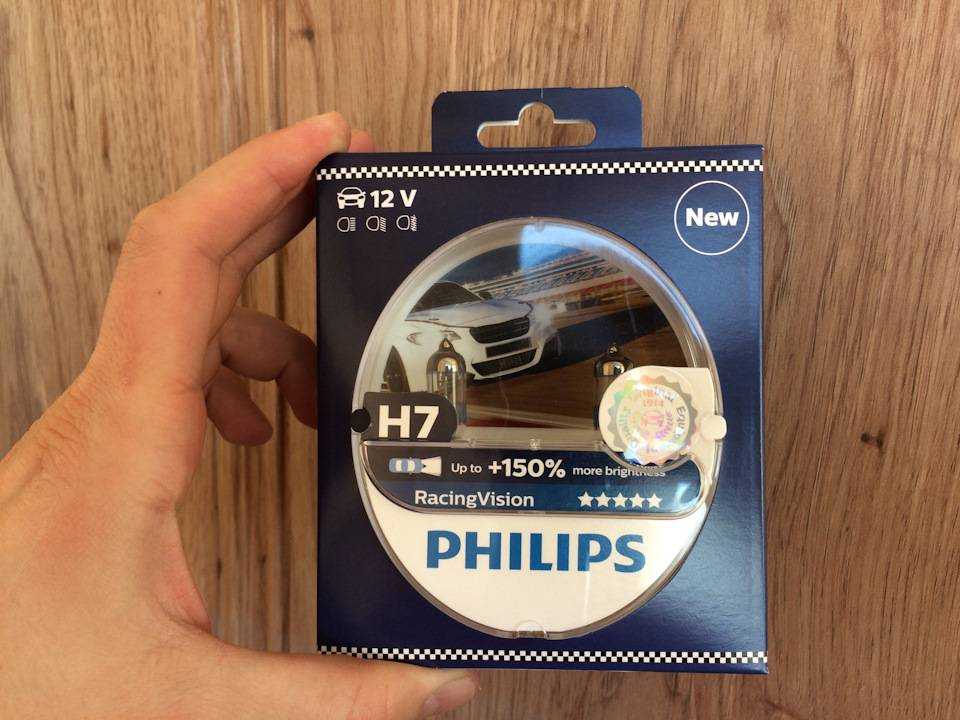

Ближнее галогенное освещение от Philips H7 12 55 имеет точно выверенное размещение точки накала, что позволяет получить хорошую видимость ночью. Популярные производители ближних ходовых огней:
- Osram H7 12;
- Philips H7;
- Bosch H7 55Вт.
Как правильно выбрать и заменить лобовое стекло на Мазда СХ-5
Общие характеристики для всех классов ламп ближнего света:
- срок эксплуатации более 2 500 часов.
- легко установить самостоятельно;
- четкая фиксация светового луча;
- полная мощность до конца эксплуатации.
На Ниву не рекомендуется устанавливать лампы дневного освещения мощностью более 55 Вт: возможен перегрев плафона и перегорание проводки. Кроме этого, увеличивается отдача аккумулятора, батарея разряжается на 20 % быстрее.
Кроме стандартный галогенных в оптику Нивы устанавливают светодиодные и ксеноновые лампы. При установке ксенонов полностью переоборудуется проводка, устанавливается блок розжига в подкапотное пространство. Замена галогенов на ксенон и светодиоды запрещена ПДД.
Шевроле Нива — замена ламп в блок-фаре — журнал За рулем
Работу проводим на правой блок-фаре, на левой блок-фаре лампы меняем аналогично.Для замены лампы дальнего света снимаем защитный резиновый чехол с корпуса блок-фары.Для замены лампы дальнего света снимаем защитный резиновый чехол с корпуса блок-фары.Отсоединяем колодку проводов от лампы.Отсоединяем колодку проводов от лампы.Сжав концы пружинного фиксатора, выводим их из зацепления с крючками отражателя и отводим фиксатор от лампы.Сжав концы пружинного фиксатора, выводим их из зацепления с крючками отражателя и отводим фиксатор от лампы.Вынимаем лампу дальнего света из корпуса блок-фары. Устанавливаем новую лампу H1 в обратной последовательности.Вынимаем лампу дальнего света из корпуса блок-фары. Устанавливаем новую лампу H1 в обратной последовательности.Для замены лампы ближнего света снимаем защитный резиновый чехол ламп ближнего и габаритного света. Отсоединяем наконечники проводов от выводов лампы.Для замены лампы ближнего света снимаем защитный резиновый чехол ламп ближнего и габаритного света. Отсоединяем наконечники проводов от выводов лампы.Нажав на верхний конец пружинного фиксатора, выводим фиксатор из зацепления с крючками отражателя и отводим его от лампы. Вынимаем лампу ближнего света из корпуса блок-фары. Устанавливаем новую лампу H7 в обратной последовательности.Нажав на верхний конец пружинного фиксатора, выводим фиксатор из зацепления с крючками отражателя и отводим его от лампы. Вынимаем лампу ближнего света из корпуса блок-фары. Устанавливаем новую лампу H7 в обратной последовательности.Для замены лампы габаритного света тянем на себя патрон лампы.Для замены лампы габаритного света тянем на себя патрон лампы.Вынимаем патрон с лампой из корпуса блок-фары.Вынимаем патрон с лампой из корпуса блок-фары.
Вынимаем лампу из патрона. Устанавливаем новую лампу габаритного света W5W в обратной последовательности.Для замены лампы указателя поворота поворачиваем патрон лампы серого цвета против часовой стрелки (для наглядности показано на снятой блок-фаре).Для замены лампы указателя поворота поворачиваем патрон лампы серого цвета против часовой стрелки (для наглядности показано на снятой блок-фаре).Вынимаем патрон с лампой из корпуса блок-фары.Вынимаем патрон с лампой из корпуса блок-фары.Нажав на лампу, поворачиваем ее против часовой стрелки до упора и вынимаем лампу из патрона. Устанавливаем новую лампу PY21W указателя поворота в обратной последовательности.Нажав на лампу, поворачиваем ее против часовой стрелки до упора и вынимаем лампу из патрона. Устанавливаем новую лампу PY21W указателя поворота в обратной последовательности.На автомобиле с ABS, доступ к лампам левой фары затруднен. Но, демонтировав корпус воздушного фильтра и воздухозаборник, с задачей справиться возможно.
Тогда изображение внутренней части фары можно будет наблюдать на экране.Ключом «на 8» отворачиваем два болта пластины крепления корпуса воздушного фильтра.Ключом «на 8» отворачиваем два болта пластины крепления корпуса воздушного фильтра.Вынимаем заднюю опору корпуса воздушного фильтра из кронштейнаВынимаем заднюю опору корпуса воздушного фильтра из кронштейнаОсвобождаем воздухозаборник и отводим корпус воздушного фильтра.Освобождаем воздухозаборник и отводим корпус воздушного фильтра.Сняв резиновый колпак получаем доступ к лампе ближнего света и патрону лампы габаритного света.Сняв резиновый колпак получаем доступ к лампе ближнего света и патрону лампы габаритного света.Отсоединяем наконечники проводов, освобождаем пружинный фиксатор как показано выше и вынимаем лампу ближнего света.Отсоединяем наконечники проводов, освобождаем пружинный фиксатор как показано выше и вынимаем лампу ближнего света.Вид на патрон лампы ближнего света.Вид на патрон лампы ближнего света.После замены ламп устанавливаем демонтированные узлы в обратной последовательности.Chevrolet Niva: замена ламп в блок-фареПодпишитесь на автоновости на нашем канале в Яндекс ДзенОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter
Тюнинг
Так же у владельцев Шевроле Нива есть способ разнообразить внешний вид своего автомобиля. Это можно сделать как при помощи установки фар нового образца, так и модернизировав существующие.
Модернизация представляет собой установку специальных накладок для заднего фонаря. Они могут быть сделаны как из пластика, так и из акрила. Лучше использовать пластиковый, поскольку не смотря на более высокую цену они обладают преимуществами:
- Не боятся низких температур
- защищают стекло от повреждений
- отличаются стойкостью к хим. веществам – можно покрасить в цвет кузова.
Читать дальше: Новый джип фольксваген 2020
Установка фар нового образца – более дорогостоящая процедура, но помимо внешнего вида она способна придать автомобилю больше функциональности. Использование других материалов позволило создать их более яркими.
В конструкции каждого автомобиля имеется такое незаменимое изделие, которое именуется фонарем заднего освещения. Шевроле Нива также оснащена таковыми фарами стандартной комплектации. Сегодняшняя статья поведает о задних фарах Шевроле Нивы, их назначении, конструкции, как производится замена и установка более свежего продукта – фонаря нового образца.
21.8.1.1. Снятие и разборка фары, замена лампы
Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем облицовку радиатора (см. Снятие облицовки радиатора).
Крестообразной отверткой ослабляем три винта крепления ободка оптического элемента к корпусу фары.
Повернув ободок против часовой стрелки,…
Вынимаем оптический элемент фары…
…и отсоединяем колодку от лампы.
Разжав два ушка проволочного держателя,…
Лампу, пригодную для использования или новую, берем только за цоколь, не прикасаясь к стеклянной колбе. Для снятия корпуса фары…
…в моторном отсеке отсоединяем колодку проводов фары.
Поддеваем отверткой резиновую заглушку брызговика,…
…вынимаем ее и в образовавшееся отверстие проталкиваем колодку. Отсоединяем гидрокорректор от фары (см. Снятие гидрокорректора фар).
Крестообразной отверткой отворачиваем четыре самореза крепления корпуса фары к кузову.
Снимаем корпус фары.
Установив фару на автомобиль в обратной последовательности, регулируем ее (см. Регулировка фар).
Автолюбители всегда желали усовершенствовать свой автомобиль, и это касается многих сфер, особенно освещения. Тюнинг фары на «ВАЗ-2121» не является исключением
Хорошая проходимость авто позволяет эксплуатировать её в тяжёлых условиях, где освещение крайне важно. С помощью довольно простых манипуляций с минимальными затратами средств можно значительно улучшить освещённость трассы
Система освещения
Регулировка света фар
Примечание: Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.
Примечание: Регулировка световых пучков фар должна проводиться только квалифицированным персоналом на станции технического обслуживания. Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить с использованием экрана, как показано на рисунке ниже.
- горизонтальная линия, соответствующая центрам фар;
- линия, проходящая через центры световых пятен;
- А и В – вертикальные линии, соответствующие центрам фар;
- О – осевая линия;
- h – расстояние центров фар от пола
1. Регулируются фары вращением винтов 1 и 2, указанных на рисунке ниже, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.
- винты регулировки пучка света блок-фары в горизонтальном направлении;
- винт регулировки пучка света блок-фары в вертикальном направлении
2. Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.
3. Начертите на экране вертикальные линии: осевую 0 и линии А, В, С и Е проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 55 мм линию 2 центров световых пятен.
4. Установите регулятор корректора фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
5. Включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 2 (см рисунок выше) световые пучки фар. При этом смещение светового пучка фары не должно превышать ±3° в вертикальной плоскости и ±2° в горизонтальной плоскости.
6. У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рисунок экрана выше), а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.
Замена ламп
Блок-фары
Примечание: Перед заменой ламп в блок–фаре снимите защитную крышку 3 (см рисунок ниже), которая фиксируется проволочным держателем 2. Для замены лампы ближнего (или дальнего) света снимите колодку 5, выведите из пазов усики пружинной защелки 6 и извлеките лампу 4.
1. Поверните патрон 1 против часовой стрелки и выньте его из гнезда.
Лампы ближнего света для Нива Шевроле: инструкция по выбору и замене
Перегоревшая лампа – одна из главных причин того, почему фары ближнего света перестали работать на Шевроле Нива
Рассмотрим, какие лампочки штатно устанавливаются на автомобиле этой модели, как правильно подобрать им замену, на что обратить внимание при выборе и как своими руками ее установить, а также какие другие причины могут привести к этой неисправности
Какие лампы стоят в ближнем свете Шевроле Нива
В фарах ближнего света на Шевроле Нива независимо от года выпуска штатно устанавливается однонитевая лампа типа H7 12В/55Вт. Это универсальная лампочка накала, предназначенная для установки в советующий модуль блок-секции головной оптики машины. Купить ее можно практически в любом специализированном автомагазине.
Обратите внимание! Более мощные, нежели устанавливаемые штатно (на 55 ватт) лампы выбирать не стоит, так как это приведет к перегрузке генератора и системы проводки автомобиля и скорому их выходу из строя
Выбор лампы
При выборе лампы для переустановки в фары ближнего света на Шеви нужно в первую очередь руководствоваться ее типом и светотехническими показателями. Рассмотрим их более детально.
Тип
Для головной оптики современных авто существуют два типа ламп – одно- Н7 и двухнитевые Н4. На Chevrolet Niva как первого, так и второго поколения устанавливаются светоисточники только первого типа. За ближнее и дальнее освещение отвечают разные модули фары. При этом срок службы ламп примерно одинаковый. Поэтому приобретать их лучше сразу комплектом – для левой и правой стороны. Кроме того, это необходимо и для их светотехнической совместимости.
На что обращать внимание при выборе
Главнейшим параметром, влияющим на выбор ламп для ближнего света на Шевроле Нива, является сила светового потока. Его значение напрямую зависит от вида светового прибора.
| Вид | Мощность, люмен/ватт |
| Лампа накала | 11-12 |
| Стандартная галогеновая | 15 |
| Галогенка с кварцевой колбой | 25 |
| Ксенон с дугой | 90 |
| Лед-источник | 130 |
| Газоразряд натриевый | 200 |
Естественно, что и цена у каждого типа лампы для ближнего света также отличается от аналога. Наиболее дешевой является галогеновая, а дорогой – светодиодные и ксеноновая.
Галогенные лампы для Шевроле Нива идеальны в качестве альтернативы для замены штатной установленной не только по причине дешевизны, но также ввиду хорошей плотности светового потока (что актуально в непогоду) и простоты монтажа. Галогенка устанавливается также как обычная лампочка, с другой стороны, ксенон требует установки блока розжига, а светодиод – особую оптическую систему.
Инструкция по самостоятельной замене
Максимально быстро и технически грамотно заменить лампу ближнего света на Шевроле Нива можно, следуя следующей инструкции:
- Открыть моторный отсек и отсоединить клеммы от АКБ.
- Для удобства при работе с левой фарой можно полностью демонтировать аккумулятор, с правой – бак системы омывателя лобового стекла.
- Снять фиксатор из проволоки над отсеком фары.
- Когда кожух снят, нужно отсоединить блок с проводкой от цокольной части.
- Затем следует снять защелку, удерживающую цоколь в фаре (сжать пальцами и вывести).
- Поменять старую лампу на новую.
- Далее нужно установить все элементы в обратной последовательности.
- Подключив АКБ, проверить исправность установленного светоисточника.
Важно! При установке ламп ближнего света на Шевроле Нива нельзя брать их за колбы голыми руками или грязными перчатками. Если лампа после переустановки все равно не горит, возможно причиной является выбитый предохранитель
Чтобы его проверить, нужно вскрыть монтажный блок, расположенный слева от руля в салоне Шевроле Нива
Ближний свет слева обозначается F2, справа – F12
Чтобы его проверить, нужно вскрыть монтажный блок, расположенный слева от руля в салоне Шевроле Нива. Ближний свет слева обозначается F2, справа – F12
Если лампа после переустановки все равно не горит, возможно причиной является выбитый предохранитель. Чтобы его проверить, нужно вскрыть монтажный блок, расположенный слева от руля в салоне Шевроле Нива. Ближний свет слева обозначается F2, справа – F12.
