Замена замка зажигания на лада гранта

Несколько других причин «молчания» пускового устройства

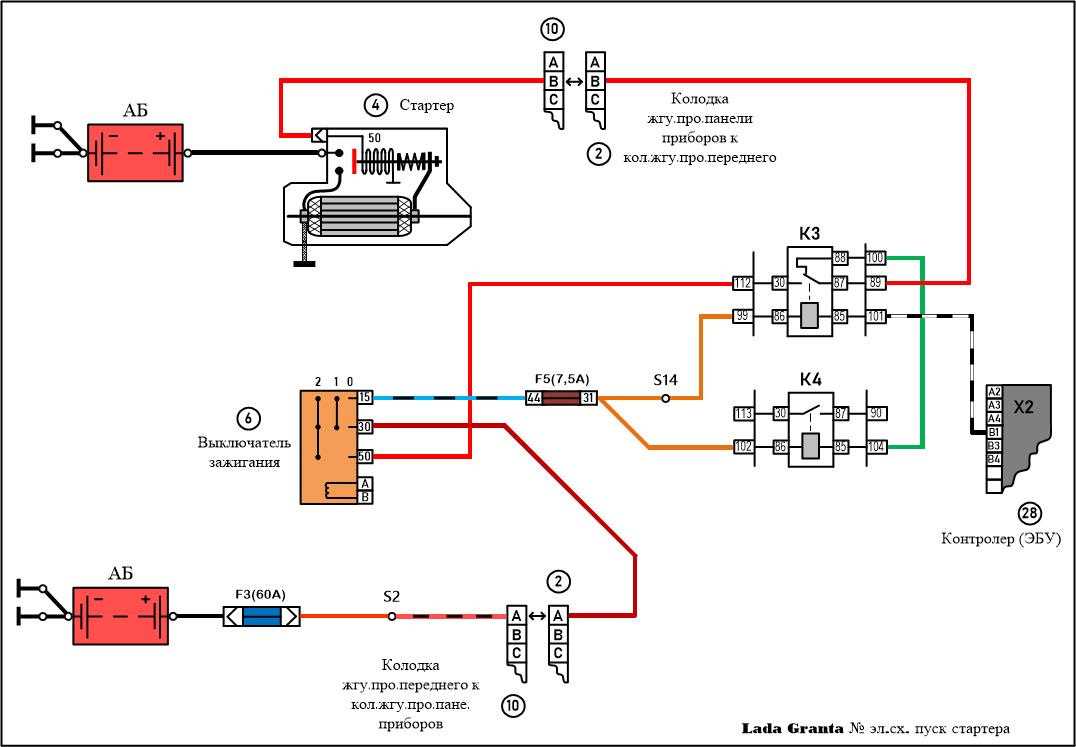

Причиной того, что стартер не реагирует на поворот ключа зажигания, может быть некорректная работа противоугонных систем транспортного средства (иммобилайзера либо сигнализации). Все дело в том, что эти модули отключают подачу напряжения на клеммы стартера. При этом в процессе проведения диагностики обнаружить какие-либо существенные проблемы в работе основных узлов транспортного средства не удается. Выявить подобную неполадку можно лишь подав напрямую напряжение от источника питания к клеммам стартера. Если же с ним все в порядке, следовательно, причина поломки заключается в неисправности иммобилайзера, либо охранной системы.

На следующем этапе необходимо протестировать втягивающее реле. В случае его поломки стартер ведет себя следующим образом:

• не откликается при попытке запуска силового агрегата;
• издает характерные звуки и прокручивается, однако его мощности не достаточно для того, чтобы выполнить пуск двигателя;
• издает щелчки, но не прокручивает коленчатый вал мотора.

Подобные симптомы указывают на повреждение бендикса, вследствие чего он не может нормально агрегатировать с маховиком, и, прокручивается, а также на неисправность втягивающего реле. Если же из строя вышел бендикс, то в области моторного отсека раздается металлический хруст, при этом коленвал мотора остается неподвижным.

Чтобы проверить втягивающее, необходимо подать на него напряжение от аккумулятора, соединив «плюс» батареи с силовой клеммой, а «минус» – с корпусом. Если электромотор стартера начал вращение, значит неисправно тяговое реле. Зачастую причина подобной неисправности заключается в подгорании контактных пятаков и полностью устраняется после их зачистки. Правда эта мера временна, и после нее все равно придется заменить реле, поскольку на пятаках нанесено специальное антипригарное покрытие, которое полностью разрушается в ходе зачистки.

Об установке личинки

Замок сломан, не позволяет завести автомобиль, вовсе не поворачивается или крутится с трудом, ключ застревает в скважине. Все это говорит о том, что необходим ремонт личинки замка зажигания. Возможно, проблема решится простой смазкой.

Достаточно использовать очиститель контактов. Подойдет даже тот, что предназначен для клемм аккумуляторной батареи. Это очень эффективное средство. Для ремонта механизм необходимо разобрать. Извлечь личинку непросто. Иногда приходится удалять фиксатор механическим грубым способом. Когда элемент удален, личинка легко демонтируется из корпуса замка. Затем берут новую личинку и вставляют ее в корпус. Иногда кажется, что замок сломан, но на самом деле он может просто замерзнуть. Если ключ не вставляется, стоит немного нагреть его.

Замена замка зажигания своими руками

К большому сожалению, Лада Калина не может порадовать надежностью, долговечностью, многие системы, в том числе и замок зажигания, выходят из рабочего строя уже через пару лет, поэтому, чтобы сэкономить на ремонте в дорогостоящих автосервисах, лучше узнать, как это сделать самостоятельно. Итак, придя к мысли, что замок нужно менять, покупаем новый замок, который стоит в районе тысячи рублей. В комплекте мы получим три личинки (на двери и багажник) и 2 ключа. Также нужно приобрести четыре срывных болта, так как старые после демонтажа уже будут не годные.

Кроме самого изделия нам понадобится следующие инструменты:

• зубило;
• две отвертки, плоская, чтобы снимать фиксаторы и под крест для болтов;
• ключ на 10 или трещетка с головкой на 10;
• ключ на 8.

Приступаем к работе

1. Для начала нужно будет отсоединить провод аккумулятора от минуса.

2. Вооружившись отверткой под крест, выкручиваем крепежи на рулевой колонке. Чтобы вам было удобнее, сразу предупреждаем: два болта находится по правой и левой стороне(3), два снизу в середине(2), и два в самом низу(1). Так же есть саморез который находится прямо под рулем(4).

3. Вытаскиваем фиксаторы, держащие подрулевые переключатели. Демонтируем переключатели.

4. Теперь нам понадобится помощь зубила. Нужно нанося удары средней мощности, отвернуть болты. Болты, как правило, после нескольких лет эксплуатации сильно прикипают, поэтому придется потрудиться. Как только вы заметите, что болты начинают съезжать с места, можно брать в руки пассатижи и дальше работать уже только при их помощи.

5. Нам нужно добраться до разъемов замка, которых всего два (основное питание и антенна иммобилайзера). Разъемы таятся под кожухом консоли. Чтобы получить доступ к разъемам, нужно чуть потянуть от замка жгут проводов и вытащить их.

6. Разъемы расстыковываем, а затем, демонтируем выключатель системы зажигания.

Теперь меняем старый замок на новый и проводим сборку в обратном порядке. Но не забудьте, что нужно еще немного поколдовать и над дверьми, а также багажником, сменив личинки замков.

Замена личинок дверей

Чтобы снять старые личинки на дверях и багажнике, нужно провести несложную работу, состоящую из нескольких этапов.

1. Берем ключ на 8 и (или головку на 8 с трещеткой) и крестовую отвертку. 2. Откручиваем саморезы с дверной обшивки и снимаем ее.

3. После того как сняли обшивку, нужно головкой на 8 откуртить железный фигурный держатель (3 болта).

4. Дотягиваемся до тяг и поддевая отверткой снимаем их.

5. Добираемся до болтов крепления ручки, с торца закручен болт, а если заглянуть в глубь двери то там будет гайка на 8, откручиваем и ее.

6

Осторожно вытаскиваем ручку двери

7. вынимаем личинку, предварительно найдя фиксатор и нажав на него чем то очень тонким.

Замок двери задка снимается немного полегче:

1. Снимаем обшивку двери, видим систему замка.

2. Выкручиваем две гайки на 8 и срываем с тяги систему в которой «сидит» личинка.

3. Разбираем ее и вытаскиваем личинку (при разборе лучше запомнить куда и как все крепится, много мелких деталей.

Замена замка зажигания занимает в целом чуть больше часа. Для выполнения этой работы не нужно фундаментальных знаний и специального автослесарского оборудования, нужно всего лишь немного внимания, тщательное изучение несложной инструкции и базовый набор инструментов, таких, как зубило, отвертки и ключ. Надеемся, что этой статьей мы помогли вам сэкономить на автомастерской. Желаем удачи и хорошей работы нового замка зажигания!

Самостоятельная замена

1. Перед тем как поменять замок зажигания на Приоре, необходимо учитывать, что данная операция окажется более трудоемкой, чем аналогичный процесс при работе с классическими моделями ВАЗовских авто.
2. С этой работой автомобилист справится за час. Также ему необходимо запастись инструментами:

• крестовая отвертка или шуруповерт с аналогичной битой;
• молоток на 0,5 кг;
• заостренное зубило или пробой с шириной лезвия 8–10 мм;
• шестигранная головка на 10;
• оснастка трещетки со средним удлинителем.

В связи с тем, что ремонт предполагается проводить в темных стесненных условиях, то стоит подумать о локальном комфортном освещении. Кому-то удобно работать с автомобильной лампой, оснащенной крюком или магнитом для подвешивания в любых условиях.

Некоторые автомобилисты привыкли использовать для подобных целей налобный яркий фонарь со светодиодами.

Где отремонтировать двигатель ваз

Как снять замок зажигания на Приоре

Перед проведением работ необходимо откинуть клеммы от аккумулятора. Специалисты рекомендуют воспользоваться проверенным алгоритмом:

На первоначальном этапе потребуется избавиться от кожуха, скрывающего подноготную рулевой колонки. Операция простая и требует применения лишь отвертки либо шуруповерта для вывинчивания резьбовых метизов. Второй этап предполагает откручивание спецболтов. Они изготовлены с отрывными шляпками и представляют собой одноразовые материалы. Такой конструкционный подход обеспечивает определенную степень безопасности, минимизирующую возможности несанкционированного доступа к запуску автомобиля. Для отвинчивания их используется зубило

Важно запомнить, что на них нарезана правая резьба. Сорвав с места метизы, окончательно избавиться от них получится при помощи длинногубцев (загнутых или прямых)

Удаляем хомут. Спецболты удерживали установленный на рулевой колонке хомут

Последний установлен для удержания замка. Завершаются демонтажные работы разъединением штекеров питания, чтобы иметь полный доступ к работе с замком.

Далее, приобретаем новый замок с иммобилайзером и переучиваем его при необходимости. Обычно удается сделать это с первого раза. В некоторых ситуациях меняют в ключах транспондеры, чтобы штатная защита сумела распознавать электронные сигналы и своевременно разблокировалась.

Этап установки нового замка

Для монтажа потребуются болтики, используемые в крепеже с отрывом. Грани при создании определенного усилия будут срываться, оставляя головку, которую не возьмет классический ключик. В итоге хомуты окажется стянуты достаточно сильно и одновременно получат дополнительную защиту.

Все четыре болта завинчиваются аналогично со срывом граней. Ориентировочная стоимость замка составляет около 1000 руб. В комплекте чаще всего могут присутствовать спецболты, чтобы не приобретать их отдельно.

Важно знать, что старые сорванные метизы применять повторно не рекомендуется для крепления хомута. В сервисе замена обойдется еще в несколько сотен. В итоге самостоятельно все сделав, можно сэкономить средства

В итоге самостоятельно все сделав, можно сэкономить средства

В сервисе замена обойдется еще в несколько сотен. В итоге самостоятельно все сделав, можно сэкономить средства.

Надо ли ставить подкрылки на весту

Заключение

Автомобилист может самостоятельно провести все операции без посторонней помощи. Главное, иметь в наличии замок и инструменты.

Отчет по замене замка зажигания на Ладе Приоре

Итак, чтобы добраться до крепления замка, нам необходимо первым делом снять кожух рулевой колонки. После этого нам становится доступная вся эта конструкция. Теперь при помощи острого зубила необходимо сорвать все болты крепления замка, так как шляпки там без граней.

• Когда все 4 болта сорваны, можно окончательно их выкручивать рукой, или же при помощи длинногубцев, как это показано более наглядно на фото.
• Когда все они отвернуты, можно снимать замок с рулевого вала, так как его больше ничего не держит.
• И чтобы до конца освободить замок зажигания, необходимо отсоединить два штекера с проводами.

Устанавливаем новую деталь в обратной последовательности, предварительно купив новый. Цена замка на Приору составляет не более 1800 рублей в сборе с ключами и личинками дверей. Но такой же на разборке можно купить в два раза дешевле, хотя ничем не хуже по качеству.

Для установки необходимо купить новые 4 болта с отрывными шляпками. Закручиваются они до тех пор, пока шляпки не отломаются.

На фото выше показа пример с десятки, но смысл от этого не меняется. В итоге, шляпки отрываются вот так, как показано на фото.

Когда проблемой выступают свечи зажигания

Замок зажигания не всегда является причиной отказа мотора запускаться. При таком неприятном моменте начинать поиск неисправности следует с контроля свечей. Какими свечами следует укомплектовывать мотор Лада Калина? Производитель рекомендует элементы «А17ДВРМ». В качестве аналога можно установить «А15ДВРМ». Также можно прибегнуть к установке продуктов от иностранных производителей. Стоимость комплекта небольшая (не превышает 500 руб.), поэтому экономить нет смысла, а рекомендуется приобретать качественные изделия.

Конструкция свечей при этом может немного различаться. Это касается количества электродов. Для LADA Kalina рекомендовано использовать изделия с двумя электродами: центральным и боковым. Срок службы напрямую зависит от условий эксплуатирования и качества топлива. К замене свечей рекомендовано склоняться спустя 30-тысячный пробег. Чтобы выполнить процедуру по замене потребуется запастись специальным свечным ключом. Как снять, а также как заменить свечи? Сам процесс довольно прост и выглядит так (мотор остывший):

1. Вокруг свечных колодцев ветошью протираем прилегающие площадки дабы исключить попадание мусора внутрь камер сгорания.
2. С каждой свечи снимаем наконечники высоковольтных проводов.
3. Выкручиваем поочередно каждую из свечей и осматриваем электроды (изображение №4).
4. Вкручиваем новые изделия, применив соответствующий момент затяжки.

Замена контактной группы Ваз Лада

• Руководства по ремонту
• Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
• Замена контактной группы

7.4.4. Замена контактной группы

ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓ 1. Общие данные 1.0 Общие данные 1.1. Технические характеристики автомобилей 2. Двигатель 2.0 Двигатель 2.1 Возможные неисправности двигателя. 2.2 Замена охлаждающей жидкости 2.3 Замена масла в двигателе и масляного фильтра 2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия 2.5 Замена ремня привода распределительного вала и натяжного ролика 2.6 Регулировка натяжения ремня привода распределительного вала 2.7 Снятие, дефектовка и установка маховика 2.8. Замена деталей уплотнения двигателя 2.9 Головка блока цилиндров 2.10 Притирка клапанов 2.11 Регулировка зазоров в приводе клапанов 2.12 Снятие и установка двигателя 2.13. Ремонт двигателя 2.14. Система смазки 2.15. Система охлаждения 2.16. Система выпуска отработавших газов 2.18. Особенности ремонта двигателя ВАЗ-2112 3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Приводы передних колес 4. Ходовая часть 4.0 Ходовая часть 4.1. Проверка технического состояния деталей подвески на автомобиле 4.2. Задняя подвеска 5. Рулевое управление 5.0 Рулевое управление 5.1 Осмотр и проверка рулевого управления на автомобиле 5.2. Рулевая колонка 5.4. Рулевой механизм 5.5 Возможные неисправности рулевого управления. 6. Тормозная система 6.0 Тормозная система 6.1. Вакуумный усилитель 6.2. Главный тормозной цилиндр 6.3. Регулятор давления 6.4. Тормозные шланги и трубки 6.5 Прокачка тормозной системы 6.6 Замена тормозной жидкости 6.7. Тормозные механизмы передних колес 6.8. Тормозные механизмы задних колес 6.9. Стояночный тормоз 6.10 Возможные неисправности тормозной системы. 7. Электрооборудование 7.0 Электрооборудование 7.1. Монтажный блок 7.2. Генератор 7.3. Стартер 7.4. Выключатель (замок) зажигания 7.5. Проверка и замена свечей зажигания 7.6. Комплексная система управления двигателем (система впрыска топлива) 7.7. Бесконтактная система зажигания 7.8. Освещение, световая и звуковая сигнализация 7.9. Стеклоочиститель 7.10 Замена электродвигателя вентилятора радиатора системы охлаждения 7.11. Электродвигатель отопителя 7.12. Прикуриватель 7.13. Комбинация приборов 7.14 Проверка блока управления электромагнитным клапаном карбюратора 7.15 Возможные неисправности блока управления ЭПХХ. 7.16 Схема электрооборудования автомобиля ВАЗ-21102 7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110 7.18 Схема управления двигателем 2111 (конт. М1.5.4) 7.19 Схема управления двигателем 2111 (конт. МР7.0) 7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1») 8. Кузов 8.0 Кузов 8.1 Возможные неисправности кузова. 8.2. Замена буферов 8.3 Снятие и установка облицовки радиатора 8.4 Снятие и установка локаря 8.5 Снятие и установка крыла 8.6. Капот 8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла 8.8. Крышка багажника 8.9. Боковые двери 8.10 Снятие и установка переднего сиденья 8.11 Снятие и установка верхней и нижней облицовки туннеля пола 8.12. Ремни безопасности 8.13. Зеркала заднего вида 8.14. Панель приборов 8.15. Отопитель 8.16 Антикоррозионные составы для обработки кузова 8.17. Особенности ремонта кузовов моделей 2111 и 2112 8.18. Уход за кузовом 9. Приложения 9.0 Приложения 9.1 Горючесмазочные материалы и эксплуатационные жидкости 9.2 Основные данные для регулировок и контроля 9.3 Заправочные объемы 9.4 Лампы, применяемые в автомобиле

Это интересно: Щетки останавливаются в произвольном положении Lada Granta

Ремонт замка зажигания «Опель Омега B»

Разделим условно стадии поломки замка зажигания автомобиля «Опель Омега B» на три стадии по их сложности и запущенности. Итак:

1. Периодические заедания ключа в замке. Проще всего на данном этапе снять замок, промыть и смазать его. Самый простой вариант ремонта — побрызгать в скважину WD-40 и покрутить ключом в ней.
2. Не происходит повторный запуск. Как правило, такая проблема проявляется в ситуации, когда машина нормально заводится, едет, и ключом можно остановить двигатель. Однако при повторном включении мотор не запускается. Для этого нужно вытащить и снова вставить ключ. Тут уже точно нужно разбирать замок и проводить диагностику и ремонт.
3. Ключ не поворачивается. До этого этапа лучше не доводить. Ведь при этом неизбежно заблокируется руль, что может привести к неприятностям на дорогах.

Для демонтажа и разборки замка зажигания необходимы простейшие слесарные инструменты — отвертка с крестовым наконечником, плоскогубцы, спица или кусок твердой тонкой проволоки, молоток, зубило.

Опишем процесс разборки отдельно для описанных выше случаев. Начнем с самых простых первого и второго, когда ключ еще поворачивается. Алгоритм разборки для них будут одинаковыми:

1. Снять рычаг наклона рулевой колонки, а также фальшнакладку, расположенную на замке зажигания.
2. Снять защитный кожух рулевой колонки (его нижнюю часть), для этого в нижних углублениях открутить три крепежных болта отверткой с крестовым наконечником.
3. Чтобы разъединить верхнюю и нижнюю часть кожуха рулевой колонки необходимо открутить два самореза справа и слева от руля. Они скрыты специальным заглушками. Их можно снять при помощи отвертки или ножа. Чтобы добраться до них нужно покрутить рулем соответственно вправо и влево.
4. Далее нужно освободить механизмы поворотников и дворников. Они установлены на направляющих с помощью простых пластмассовых защелок снизу и сверху. Для этого нужно сдвинуть их влево и вправо соответственно. Это делается для того, чтобы открылся доступ к болтам крепления замка.
5. Упомянутые болты имеют самосрезающиеся головки. Поэтому, чтобы их открутить необходимо воспользоваться небольшим зубилом и молотком.
6. После того как болты были извлечены, руль автомобиля освобождается, а замок зажигания висит на одних проводах контактной группы. Ее нужно снять полностью.
7. Для этого отстегнуть 3 имеющиеся там защелки. К верхним двум из них есть открытый доступ, а к нижней — нет. Поэтому сперва необходимо отверткой открыть две доступные защелки. После этого нужно вывернуть замок сверху вниз, чтобы освободить его из третьей защелки.

Профилактика и смазка контактной группы

После полной разборки можно выполнить диагностику и выявить проблемы с замком. Как правило, они возникают по причине попадания внутрь механизма пыли или грязи. Также возможно замялась ламель или пружина. Эти небольшие неисправности легко лечатся с помощью надфиля, а также промывкой и смазкой механизма. Не рекомендуется удалять ламели (об этом мы писали выше). На это можно пойти лишь в крайнем случае.

Теперь перейдем к ситуации, когда ключ в замке даже не проворачивается. Соответственно, личинка в замке также не может провернуться и нажать на стопор. Для ремонта также нужно извлечь замок. Как это сделать, описанно в предыдущем списке в пунктах 1 — 8. Далее будут такие действия:

1. Первым делом нужно помнить. что при демонтаже личинки необходимо сохранить в целости ламели и пружины. А вот корпусом личинки придется пожертвовать.
2. Для того чтобы демонтировать личинку, необходимо поддеть отверткой крышку личинки и аккуратно ее снять.
3. А место, откуда сняли крышку и куда вставляется ключ, придется высверлить, чтобы получить доступ к ламелям и пружинам.
4. Далее проводится ревизия ламелей и пружин. При необходимости они выравниваются и устанавливаются на место. Механизм нужно обязательно промыть и смазать.
5. Сборка проводится в обратном порядке.

С высверленной личинкой еще некоторое можно ездить. Однако лучшим решением будет покупка и установка новой. Не выбрасывайте ламели из поврежденных личинок, они вам могут еще пригодится в дальнейшем.

Итоги

Как видите, принцип ремонта замка зажигания у многих автомобилей совпадает, а сама процедура под силу даже начинающему автолюбителю. Основное, что вы должны помнить, это то, что при малейших проявлениях неисправностей нужно не затягивать с профилактикой и ремонтом. В противном случае это может плохо закончиться. Для начала можно даже не снимать замок, а просто брызнуть в скважину WD-40 и после этого несколько раз провернуть ключом, чтобы жидкость попала на расположенные там детали. В большинстве случаев этого бывает достаточно, чтобы избавиться от начавшихся проблем.

Источник

Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера Lada Granta

Инструменты:

• Ключ трещоточный
• Головка на 10 мм
• Отвертка крестовая средняя
• Отвертка плоская малая
• Вороток под торцевую насадку
• Насадка на вороток на 8 мм
• Насадка на вороток на 24 мм
• Зубило с молотком или электродрель
• Длинногубцы

Детали и расходники:

• Наждачная бумага (мелкозернистая)
• Возвратная пружина (при необходимости)
• Микровыключатель (при необходимости)
• Контактная пластина на световоде (при необходимости)
• Контактная группа замка зажигания (при необходимости)
• Болт со срывной головкой М6 – 4 шт.

Примечания:

Выключатель зажигания снимите для замены при выходе из строя его цилиндрового механизма, для замены контактной группы выключателя зажигания, а также при необходимости замены катушки иммобилайзера.

Снятие замка зажигания

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Снимите кожухи рулевой колонки и левый подрулевой переключатель, как описано в этой статье.

Примечание:

Для удобства работы можно снять рулевое колесо и барабанное устройство спирального кабеля.

  Audi R8 обзор и цены на Ауди Р8

3. Если уплотнительное кольцо выключателя зажигания не снялось при демонтаже кожухов рулевой колонки, снимите кольцо с выключателя зажигания.

4. Нажав на фиксатор колодки, отсоедините колодку проводов контактной группы выключателя зажигания от жгута проводов панели приборов.

5. Поддев тонкой отверткой край колодки жгута проводов, отсоедините колодку проводов катушки иммобилайзера от колодки жгута проводов панели приборов.

6. Выключатель зажигания крепится болтами со срывными головками, эти болты затягивают до отрыва головок. После этого при помощи зубила и молотка сорвите болты крепления замка, как это наглядно продемонстрировано на втором фото ниже.

Болт со срывной головкой:

1 – резьбовая часть;

2 – круглая головка;

3 – срывная головка под ключ.

7. Когда шляпки уже достаточно ослаблены, можно их открутить при помощи длинногубцев.

8. Когда все болты откручены, снимите хомут крепления замка зажигания крепления к валу, а затем и сам выключатель.

Разборка и сборка замка зажигания

1. Отверните три винта крепления кронштейна к корпусу выключателя.

2. Снимите кронштейн с корпуса.

3. Достаньте привод микровыключателя замка зажигания.

4. Нажмите на пластмассовую защелку и достаньте микровыключатель из кронштейна.

Примечание:

Для замены микровыключателя необходимо отпаять от его контактов провода.

5. Отсоедините колодку проводов от патрона лампы подсветки.

6. Поддев отверткой, отстегните защелку с одной стороны замка зажигания.

7. Затем отстегните две защелки с другой стороны.

8. Снимите пластмассовую крышку с корпуса выключателя.

9. Поддев отверткой, отстегните две защелки с обеих сторон крышки.

10. Достаньте контактную группу и световод из крышки.

11. Зачистите окисленные или подгоревшие контакты пластины на световоде мелкой наждачной бумагой.

12. При сильном повреждении контактов замените контактную пластину на световоде. Для этого поверните контактную пластину так, чтобы ее внутренние выступы попали в прорези световода и снимите пластину вместе с возвратной пружиной. Замените сломанную или треснувшую возвратную пружину.

13. Поддев отверткой, достаньте катушку иммобилайзера (в случае его наличия).

14. Установите на световод пружину и контактное кольцо в порядке, обратном снятию

При этом обратите внимание, что выступы на внутренней поверхности световода должны находиться напротив широкого наружного выступа пластины

15. Зачистите окисленные или подгоревшие контакты мелкой наждачной бумагой. При сильном повреждении контактов замените контактную группу. Для этого необходимо отпаять три провода от контактов.

16. При сборке выключателя сначала установите световод с контактной пластиной на основание контактной группы так, чтобы длинный выступ пластины находился напротив упора на основании.

17. Наденьте крышку на основание так, чтобы верхняя часть световода вошла в отверстие крышки. Зафиксируйте основание на крышке защелками.

18. Установите крышку с контактной группой на корпус выключателя в порядке, обратном снятию

При этом обратите внимание, что выступ на цилиндре замка должен находиться между двумя выступами на внутренней поверхности световода

19. Установите микровыключатель в порядке, обратном снятию, при этом обратите внимание, чтобы из проточки в кронштейне не выпал сухарь

20. Дальнейшую сборку и установку выключателя зажигания проводите в обратной последовательности.

21. Установите новые болты крепления выключателя зажигания. Болты крепления равномерно затягивайте до момента отрыва их головок.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Как заменить замок зажигания на Ланос, если ключ утерян или он застрял

Существуют редкостные случаи, когда водитель теряет ключ от автомобиля или он попросту повреждается. И хорошо, если дома лежит запасной, но если его нет, тогда ситуация крайне неприятная.

В случае если ключ поломался, тогда проще изготовить дубликат, поэтому не торопитесь утилизировать отломавшуюся часть (или части). Если же ключ сломался, и его часть осталась внутри замка зажигания, тогда попытайтесь его извлечь плоскогубцами. Для этого переведите его сначала в режим «Lock», так как в других режимах извлечь его не удастся. Если извлечь часть ключа не получается, тогда следует заменить личинку, но при условии, что вы сможете перевести замок зажигания в режим «ACC». Это зависит от того, в какой части произошел облом ключа.

Самый неприятный момент, когда на руках ключа вовсе нет. В таком случае существует два способа решения проблемы:

1. Высверлить личинку, и заменить ее.
2. Заменить корпус замка зажигания.

Оба способа не являются простыми, но их вполне реально реализовать самостоятельно без помощи специалистов. Однако если у вас есть, к кому обратиться, то уж лучше доверить эту работу мастеру. Если нет, тогда приступаем к самостоятельной замене замка зажигания на Ланосе.

Если выбираете первый вариант — высверливание личинки, тогда понадобится воспользоваться дрелью.

Это интересно! При проведении манипуляций необходимо отсоединить клемму «минус» от аккумулятора.

Сначала необходимо снять декоративную накладку руля. Сделать это без ключа зажигания будет крайне трудно, ведь руль заблокируется, и вы не сможете добраться до винтов, которые расположены с торцевой части. Решить эту проблему можно двумя способами:

• сорвать фиксатор руля. Сделать это можно путем резкого движения руля в сторону;
• попытаться выкрутить винты, используя биты для отвертки.

Сняв декоративные накладки рулевого колеса, можно приступать к замене замка зажигания. Если выбираете первый вариант, то есть, высверливание личинки, тогда используйте инструкцию, которая представлена в видео материале ниже.

Процесс замены описан для ДЭУ Нексия, но технология практически идентична для автомобилей Ланос, Сенс и Шанс

При ее реализации важно не повредить корпус замка, иначе понадобится его замена. Перед высверливанием обязательно отсоедините контактную группу

Второй способ — замена корпуса замка зажигания

Процесс подразумевает выполнение следующих манипуляций:

Второй способ — замена корпуса замка зажигания. Процесс подразумевает выполнение следующих манипуляций:

1. Отсоединить минусовую клемму от АКБ. Обязательно сделайте это сразу, чтобы в процессе проведения работ не замкнуть проводку.
2. После этого выкручиваем винт крепления колодки, и отсоединяем ее от замка зажигания.
3. Снимаем правый подрулевой переключатель, чтобы получить доступ к правому болту, крепящего корпус замка зажигания.
4. И аналогично с левой стороны.
5. Корпус крепится при помощи двух самонарезных винтов. Это означает, что выкрутить их ключом или отверткой невозможно (на шляпке отсутствуют грани), поэтому необходимо воспользоваться дрелью, чтобы их высверлить или зубилом (керном), чтобы выкрутить.
6. Если используете зубило, тогда нужно выбрать самое маленькое. Если такого нет в наличии, тогда рекомендуется воспользоваться керном с молотком (желательно взять маленький молоточек). С его помощью делается углубление в шляпке (желательно ближе к краю), после чего производятся манипуляции по вывинчиванию болта (постукивая по керну молотком), перемещая его по окружности.
7. Рекомендуется сделать несколько точек углублений, что облегчит процесс вывинчивания болта.
8. Снять замок зажигания, и на его место установить новый вместе с личинкой и ключами.

Это интересно! Корпус оригинального замка зажигания на Ланос имеет следующий артикул 95710896.

Самая большая сложность при выполнении вышеописанных действий заключается в вывинчивании болтов крепления корпуса замка, так как на это уходит много времени. При установке нового изделия можно использовать аналогичные болты (или новые, которые поставляются вместе с корпусом).

Ниже на видео представлена подробная инструкция, как заменить замок зажигания на Ланосе, Сенсе и Шансе.
