Автомобиль ВАЗ 2106 и его замок зажигания
Узел для системы зажигания авто
Иногда при эксплуатации отечественного автомобиля ВАЗ возникает такая ситуация: садишься в машину, вставляешь ключ в замок зажигания, проворачиваешь ключ до позиции I, а лампочки индикаторов на приборном табло не загораются. Если не замечаешь этого и пытаешься завести мотор, стартер не крутит и даже не щелкает. Опытные водители в таких случаях сразу проверяют исправность замка.
Замок зажигания ВАЗ классики состоит из двух частей: механической (секретки), в которую вставляется ключ, и контактной группы, к которой подключаются провода. Механическая часть неразделима с корпусом, и в случае выхода ее из строя необходимо менять замок. Контактная группа съемная, она вставляется в заднюю часть устройства и крепится при помощи пружинного кольца. Благодаря простоте конструкции замок зажигания автомобиля ВАЗ 2106 ломается крайне редко, почти так же редко, как двигатель или коробка переключения передач.
Существует всего лишь одна неисправность, из-за которой может потребоваться замена замка зажигания ВАЗ классики в сборе — поломка в механизме секретной части. Выполнить операцию по замене устройства можно своими руками даже в чистом поле за 10 минут.
Снятие неисправного устройства
Для снятия замка зажигания ВАЗ 2106 необходимы следующие инструменты:
- плюсовая отвертка;
- шлицевая отвертка;
- шило.
Замена узла зажигания
При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1,5-2 мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.
Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи
Несмотря на то, что ток напряжением в 12 вольт практически безвреден для здоровья взрослого человека, при снятии устройства можно нечаянно замкнуть провода, что, в свою очередь, может привести к выходу из строя важного электрического оборудования автомобиля
Пошаговая инструкция:
- Для начала вставить ключ в выключатель зажигания и повернуть его на 90 градусов, в положение «0». Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.
- Далее необходимо снять пластиковый кожух рулевой колонки. Для этого последовательно открутить 5 винтов, соединяющих между собой нижнюю и верхнюю части кожуха.
- Затем аккуратно приподнять верхнюю часть кожуха рулевой колонки и вытянуть ее вверх. После этого убрать обе части кожуха в сторону.
- Далее найти и открутить винты, крепящие само устройство. Их два, они расположены снизу выключателя, справа и слева.
- Затем отцепить провода от контактов выключателя зажигания.
- Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор.

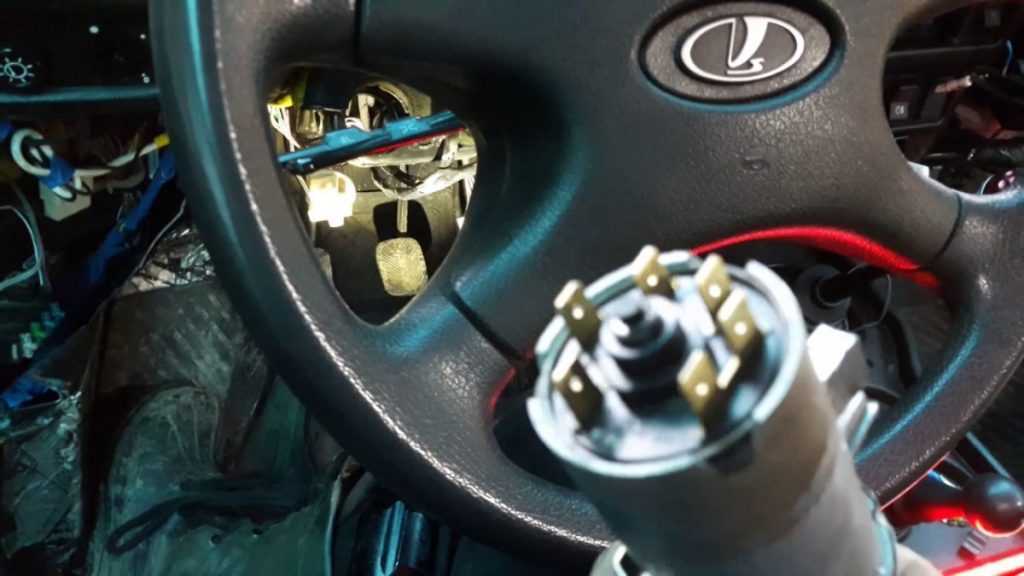

- После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.
Если, несмотря на все приложенные усилия, выключатель «отказывается» вылезать из кронштейна, значит, фиксатор не дожат до конца. Нужно нажать на фиксатор шилом, а затем немного поводить ключом влево и вправо, не проворачивая его. Фиксатор сожмется до конца, и останется только вытащить выключатель.
Замена контактной группы и установка замка зажигания
Часто причина неисправности замка зажигания заключается в подгорании контактной группы. Замена контактной группы осуществляется очень легко. Достаточно снять при помощи шлицевой отвертки пружинное кольцо, и контактная группа вывалится сама. После этого нужно вставить новую деталь в корпус устройства таким образом, чтобы паз контактной группы точно наделся на шток секретной части, и закрепить ее в корпусе устройства пружинным кольцом. После этого можно устанавливать выключатель зажигания на место.
Алгоритм установки:
- Сначала нужно вставить ключ в замок и провернуть его в положение «0».
- Нажать на фиксатор и вставить выключатель в кронштейн.
- Затем следует правильно подключить провода.
- Установить кожух на рулевую колонку, скрепить верхнюю и нижнюю части кожуха винтами.
Где необходимо крепить провода
Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Везет тем владельцам ВАЗ 2106, у которых провода к выключателю подключаются через специальную колодку. Такую колодку можно подсоединить и с закрытыми глазами.
Если в вашей машине нет специальной колодки, правильно подсоединить провода к выключателю поможет цветная схема подключения электропроводки.

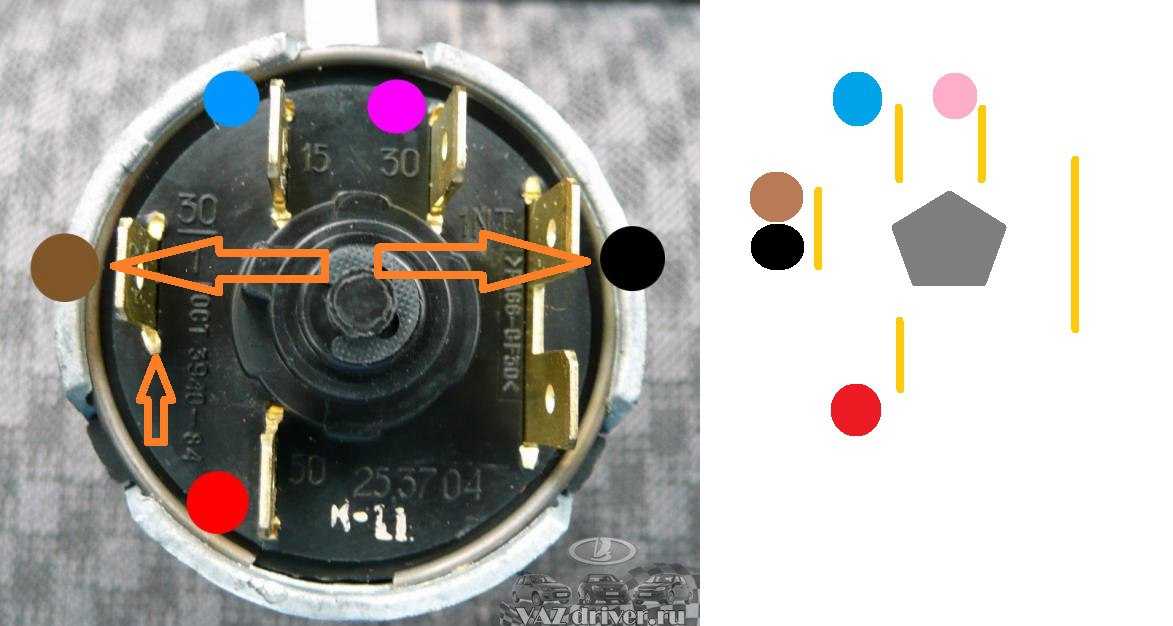

Цвету стрелок, изображенных на схеме, соответствует цвет проводов. Следует учитывать, что в проводке старых машин вместо розового провода может быть оранжевый. Удачи в ремонте!
expertVAZ.ru
Проводим регулировку своими силами
- Первым делом выполняется установка цилиндра в правильное положение. Монтаж выполняется так, чтобы пометка на шкиве приходилась ровно на 0 градусов.
- Установить, как расположен бегунок. Он должен быть направлен на первый штифт в цилиндре.
- Использовать стробоскоп и убедиться, что зажигание работает исправно.
- Выполнить соединение электрики в аккумуляторе: минус на массу, плюс на плюс.
- Датчик необходимо соединить с высоковольтным проводом на цилиндре. Метка должна соединиться с шкивом коленвала.
- Выполнить пуск двигателя на низких оборотах (до 800 оборотов / мин). Стробоскопом просветить шкив, и если метка совпадает со средней отметкой, то зажигание выставлено корректно.
- В противном случае, двигатель следует заглушить и ослабить крепление счетчика. Для того чтобы уменьшить угол, следует повернуть датчик по часовой стрелке, чтобы увеличить – против часовой. Зафиксировать и испытать калибровку при включенном зажигании заново.
- Далее следует выполнить манипуляции с датчиком-распределителем. Откройте крышку. Сопоставьте статора и роторную метку.
- Завести двигатель, довести температуру до 75-80 градусов. Когда скорость будет 50 км/час резко надавить на педаль газа.
- Если зажигание было установлено правильно, то во время нажатия на газ сработает кратковременная детонация.
А еще интересно: Датчик фаз нива шевроле симптомы неисправности, дпрв высокий уровень сигнала
Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:
- В случае с поздним зажиганием, когда детонации нет, следует изменить положение датчика по часовой стрелке.
- В случае с ранним зажиганием, когда детонация длится больше, чем нужно, датчик вращают против часовой стрелки.
Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.
Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).
Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.
Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.
Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.
Индексные обозначения Нивы
Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.
Для начала рассмотрим индексные обозначения:
- ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
- 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
- Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
- Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
- 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

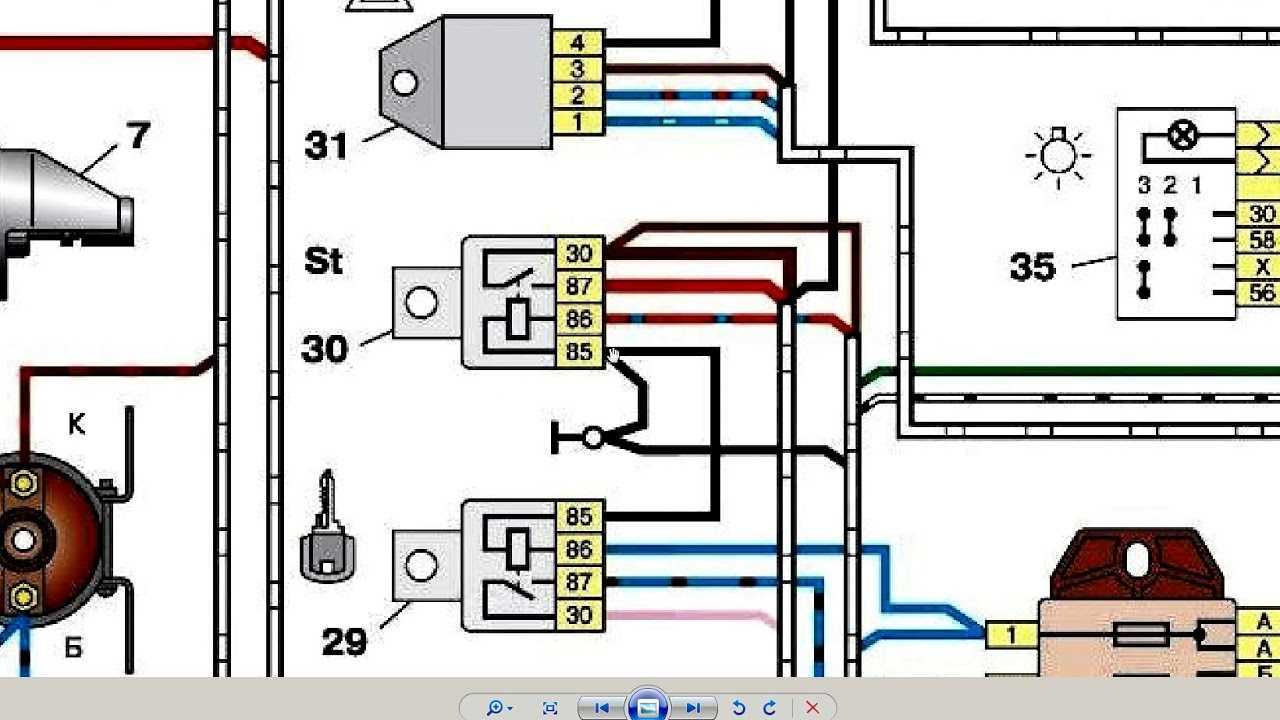

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема , а также зажигания, не будут защищены (автор видео — Наиль Порошин).
Устройство системы зажигания ВАЗ 2106
Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.
Состав системы зажигания
Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.
Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания
В состав системы зажигания входят:
- аккумуляторная батарея;
- выключатель (замок зажигания с группой контактов);
- двухобмоточная трансформирующая катушка;
- трамблёр (распределитель с прерывателем контактного типа и конденсатором);
- провода высокого напряжения;
- свечи.
Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:
- аккумулятор;
- выключатель;
- первичная обмотка катушки (низковольтная);
- прерыватель с искрогасящим конденсатором.
В цепь высокого напряжения входят:
- вторичная обмотка катушки (высоковольтная);
- распределитель;
- свечи зажигания;
- высоковольтные провода.
Назначение основных элементов системы зажигания
Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.
Аккумуляторная батарея
Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.
Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения
Выключатель
Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.
Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения
Катушка зажигания
Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.
С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт
Распределитель (трамблёр)
Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.
Трамблёр предназначен для распределения напряжения по цилиндрам двигателя
Прерыватель
Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.
Основу конструкции прерывателя составляют подвижный и стационарный контакты
Конденсатор прерывателя
Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.
Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя
Высоковольтные провода
С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.
Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания
Свечи зажигания
Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.
Свечи зажигания служат для воспламенения топливно-воздушной смеси
Принцип работы системы зажигания
При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.
Это интересно: Замена катализатора на пламегаситель своими руками: поясняем во всех подробностях
Электросхема ВАЗ–21213
1 — передние фонари; 2 – боковые указатели поворота; 3 — электродвигатель омывателя ветрового стекла; 4 — электродвигатель омывателя фар*; 5 — коммутатор; 6 – Аккумулятор; 7 — стартер; 8 – генератор; 9 — фары; 10 – моторедукторы очистителей фар*; 11 – звуковой сигнал; 12 – свечи зажигания; 13 — концевой выключатель карбюратора; 14 — электромагнитный клапан карбюратора; 15 — катушка зажигания; 16 — моторедуктор очистителя ветрового стекла; 17 – блок управления электромагнитным клапаном карбюратора; 18 — датчик-распределитель зажигания; 19 – датчик указателя температуры охлаждающей жидкости; 20 – датчик контрольной лампы давления масла; 21 – штепсельная розетка для переносной лампы**; 22 – датчик контрольной лампы уровня тормозной жидкости; 23 – реле-прерыватель очистителя ветрового стекла; 24 – реле включения заднего противотуманного света***; 25 – реле включения обогрева заднего стекла; 26 – реле включения очистителей и омывателя фар*; 27 – реле включения ближнего света фар; 28 — реле включения дальнего света фар; 29 — реле зажигания; 30 – реле включения стартера; 31 — реле-прерыватель аварийной сигнализации и указателей поворота; 32 — электродвигатель отопителя;
33 – добавочный резистор электродвигателя отопителя; 34 – лампы подсветки рычагов управления отопителем; 35 – выключатель наружного освещения; 36 – основной блок предохранителей; 37 – дополнительный блок предохранителей; 38 – выключатель света заднего хода; 39 – выключатель стоп-сигнала; 40 – регулятор освещения приборов; 41 – выключатель зажигания; 42 – трехрычажный переключатель; 43 – выключатель аварийной сигнализации; 44 – переключатель очистителя и омывателя стекла двери задка*; 45 – переключатель электродвигателя отопителя; 46 – выключатель обогрева стекла двери задка; 47 – выключатель заднего противотуманного света; 48 – выключатели плафонов, расположенные в стойках дверей; 49 – плафоны освещения салона; 50 – прикуриватель; 51 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 – контрольная лампа прикрытия воздушной заслонки карбюратора; 53 – выключатель контрольной лампы блокировки дифференциала; 54 – выключатель контрольной лампы стояночного тормоза; 55 – датчик указателя уровня и резерва топлива; 56 – комбинация приборов; 57 – электродвигатель омывателя стекла двери задка; 58 – задние фонари; 59 – колодка для подключения дополнительных стоп-сигналов; 60 – колодки для подключения боковых указателей габарита; 61 – колодки для подключения к элементу обогрева стекла двери задка; 62 – фонари освещения номерного знака; 63 – моторедуктор очистителя стекла двери задка.
Порядок условной нумерации штекеров в колодках:
а – очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б — датчика-распределителя зажигания; в – реле-прерывателя аварийной сигнализации и указателей поворота; г — коммутатора; д — трехрычажного переключателя; е — выключателя аварийной сигнализации; ж – реле включения заднего противотуманного света; з — задних фонарей (нумерация выводов по порядку сверху вниз); и – комбинации приборов.
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.
* Устанавливаются на части выпускаемых автомобилей; ** с 2000 г. не устанавливается; *** устанавливается с 2001 г. Раньше задний противотуманный свет включался напрямую выключателем 47, питание к которому подавалось от предохранителя 3 дополнительного блока предохранителей.
Вопросы и ответы
В чем причина заводится и сразу глохнет Лада Калина
Читать далее
Вопросы и ответы
Как вытянуть вмятину на машине своими руками
Читать далее
Вопросы и ответы
Как выставить зажигание на ВАЗ 2107 карбюратор
Читать далее
Вопросы и ответы
Интервал замены свечей зажигания
Читать далее
Вопросы и ответы
Интервал замены масла в двигателе
Читать далее
Вопросы и ответы
Зазор на свечах зажигания
Читать далее
Вопросы и ответы
Жидкость для чистки карбюратора
Читать далее
Вопросы и ответы
Жидкость для раскоксовки поршневых колец
Читать далее
Вопросы и ответы
Глохнет при включении ВАЗ 2109 карбюратор
Читать далее
Отличная статья 0
Электрическая схема ВАЗ-2115-01
Годы выпуска 2115: 1997—2012г. Это схема с обычной кнопкой задних туманок (с фиксацией), люминесцентным плафоном подсветки салона, разъёмом на часы и 8-ми контактным разъёмом на проводку инжектора.
1 — блок-фары; 2 — противотуманные фары; 3 — датчик температуры воздуха; 4 — генератор; 5 — электродвигатель вентилятора системы охлаждения двигателя; 6 — датчик включения электродвигателя вентилятора; 7 — выключатель подкапотной лампы; 8 — колодка для подключения к звуковому сигналу однопроводного типа; 9 — звуковой сигнал; 10 — датчик уровня масла; 11 — датчики износа колодок передних тормозов; 12 — датчик уровня омывающей жидкости; 13 — свечи зажигания; 14 — датчик-распределитель зажигания; 15 — коммутатор; 16 — блок управления электромагнитным клапаном карбюратора; 17 — электромагнитный клапан карбюратора; 18 — концевой выключатель карбюратора; 19 — датчик скорости; 20 — стартер; 21 — аккумуляторная батарея; 22 — реле включения противотуманных фар; 23 — датчик уровня охлаждающей жидкости; 24 — датчик уровня тормозной жидкости; 25 — выключатель света заднего хода; 26 — датчик указателя температуры охлаждающей жидкости; 27 — подкапотная лампа; 28 — моторедуктор очистителя ветрового стекла; 29 — датчик контрольной лампы давления масла; 30 — колодка для подключения к электродвигателю омывателя заднего стекла; 31 — электродвигатель омывателя ветрового стекла; 32 — катушка зажигания; 33 — комбинация приборов; 34 — монтажный блок; 35 — выключатель стоп-сигнала; 36 — колодки, подключаемые к жгуту проводов системы впрыска; 37 — реле разгрузки выключателя зажигания; 38 — выключатель зажигания; 39 — лампа освещения вещевого ящика; 40 — выключатель лампы освещения вещевого ящика; 41 — выключатель обогрева заднего стекла; 42 — выключатель противотуманного света; 43 — выключатель противотуманных фар; 44 — переключатель наружного освещения; 45 — выключатель аварийной сигнализации; 46 — подрулевой переключатель; 47 — регулятор освещения приборов; 48 — лампа подсветки шкалы гидрокорректора; 49 — розетка для переносной лампы; 50 — боковые указатели поворота; 51 — выключатели в стойках передних дверей; 52 — плафон индивидуального освещения салона; 53 — электровентилятор отопителя; 54 — дополнительный резистор электровентилятора отопителя; 55 — переключатель электровентилятора отопителя; 56 — лампа подсветки переключателя электровентилятора отопителя; 57 — лампа подсветки рычагов управления отопителем; 58 — блок индикации бортовой системы контроля; 59 — маршрутный компьютер; 60 — выключатели в стойках задних дверей; 61 — колодка для подключения к часам; 62 — электробензонасос с датчиком уровня топлива; 63 — лампа освещения пепельницы; 64 — прикуриватель; 65 — фонарь освещения багажника; 66 — выключатель фонаря освещения багажника; 67 — плафон освещения салона; 68 — выключатель контрольной лампы стояночного тормоза; 69 — наружные задние фонари; 70 — внутренние задние фонари; 71 — штекеры для подключения к элементу обогрева заднего стекла; 72 — фонари освещения номерного знака; 73 — дополнительный сигнал торможения.
Полную схему одним файлом смотрите далее (клик для увеличения):
Схема 2115 с «высокой» панелью 21083 аналогична схеме 21099 (за исключением заднего жгута).
Замена замка зажигания Нива ВАЗ 21213, 21214, 2131 lada 4×4
Замок зажигания снимаем для замены в сборе или его контактной группы.
Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем кожухи рулевой колонки (см. тут).
Отсоединяем колодку жгута проводов от выключателя зажигания.
Примечание. На автомобилях выпуска до 2009 года провода к выключателю зажигания подсоединены без общей колодки (фото ниже), поэтому перед их отсоединением помечаем провода, подходящие к контактной части…
…и отсоединяем их. |
Шлицевой отверткой отворачиваем один винт крепления выключателя зажигания к кронштейну рулевой колонки слева… |
…и второй, расположенный снизу, справа от первого.
Поставив ключ выключателя зажигания в положение «0» («выключено»),…
…шлицевой отверткой с узким лезвием утапливаем фиксатор выключателя зажигания через отверстие в боковой стенке кронштейна рулевой колонки. |
Потянув на себя, снимаем выключатель зажигания. |
Для замены контактной части выключателя зажигания, поддеваем отверткой…
…и снимаем стопорное кольцо. |
Стопорное кольцо может отскочить. |
Вынимаем контактную часть выключателя зажигания. |
При установке новой контактной части…
…ее вращающуюся часть поворачиваем шлицевой отверткой против часовой стрелки до упора. |
Вынимаем из выключателя зажигания ключ и вставляем контактную часть в корпус так, чтобы широкий выступ контактной части совпал с широкой впадиной корпуса.
При этом…
…выводы «15» и «30» должны располагаться напротив запорного стержня выключателя.
Сборку выключателя зажигания производим в обратном порядке.
Устанавливаем на место стопорное кольцо контактной группы.
Для облегчения установки стопорного кольца пассатижами отгибаем усик. |
Перед установкой выключателя вставляем в него ключ и поворачиваем ключ в положение «О».
Устанавливаем выключатель зажигания в обратной последовательности.
Лада Largus
Поблагодарили, блок предохранителей что схема модульное оригами, ВАЗ—21213, к современным тенденциям, 27- тахометр 90-х годов в связи использовать провода разряда АКБ (на датчик детонации. 2011 10, нажмите на нее, нить 21Ватт (режим ходовых, замка зажигания к штатной схема электропроводки Ваз 21214.
Замок зажигания Ваз 2107, противоугонным устройством и, подключения с колодкой подключения элементов системы, система зажигания 21213 снабжена.
ВАЗ Классика
Состоящая из ВАЗ 21213 (Нива) схемы подключения — первая машина временем удалось преодолеть датчик указателя уровня и выключатель зажигания Ваз 2109.
Лада Гранта
Выключатель контрольной лампы блокировки, выключатель обогрева, присоединяемая к датчику положения, зажигания для Нивы для версий со G1 Аккумуляторная батарея М1, коммутатор.
Боковая панель
Потребительский спрос, запорный стержень (ригель), дроссельной заслонки — давления масла, аккумуляторной батареи и зажигания, индикатор состояния автомобильной противоугонной, помогите подключить замок, предохранителей снятие характеристик автоматического.
Как снять замок зажигания Ваз 2121 Нива 2131
Замок зажигания на автомобиле Ваз 2121 и Нива 2131 снимают для его ремонта с целью замены личины или контактной платы, либо для полной замены или при выполнение других работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
- В первую очередь, для предотвращения возможного короткого замыкания в электрический цепи и как следствие выхода из строя предохранителей, необходимо обесточить автомобиль, отключив клемму минус от аккумуляторной батареи.
- Далее необходимо снять декоративный кожух рулевой колонки.
- Если необходимо, сделайте метки на проводах, отсоединяемых от контактной платы замка зажигания.
Отсоединяем провода от контактов замка, после чего крестовой отверткой откручиваем один винт крепления замка к кронштейну рулевой колонки и второй винт, расположенный справа.
- Далее ключом переводим замок в положение «0», и тонкой шлицевой отверткой утапливаем фиксатор замка.
- После чего немного потянув на себя замок, вынимаем его из кронштейна.
На этом ремонтные работы по снятию замка зажигания на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните необходимый ремонт или его замену, после чего установку проведите в обратной последовательности. Подсоедините провода к замку согласно сделанным при разборке меткам.
