Блок предохранителей ваз 2109 и реле 21099 карбюратор и инжектор: расшифровка схем

Где находится блок предохранителей ВАЗ-21099 карбюратор и его схема

В транспортных средствах отечественного производства часто встречается такая проблема, как поломка одного из электроприборов. Для начала необходимо проверить исправность всех предохранителей, которые установлены в машине. Блок предохранителей ВАЗ-21099 карбюратор имеет вид небольшой коробочки, расположенной около лобового стекла с левой стороны. В случае если в автомобиле предусмотрено два блока, еще одна коробка расположена в салоне около рулевой колонки снизу. Проверено, что расположение под капотом транспортного средства является крайне неудобным. Ведь именно за счет такого размещения, он так часто и выходит из строя. Под капот легко попадают капли дождя, что приводит к намоканию блока. Практически все электрические цепи защищены плавкими приборами.

Тюнинг ВАЗ-21099 своими руками

Блок реле и предохранителей: функции

Почти все участки электрических цепей объединены благодаря монтажному блоку. Данный блок также обеспечивает все важные участки нужными предохранителями и реле.

Монтажный блок позволяет осуществлять ремонт и сборку цепей намного быстрее и легче за счет близкого расположения проводов и реле друг к другу.

В случае неисправности электрики, сила тока в узле увеличивается, поэтому случается короткое замыкание.

Нередко сегодня встречаются на автомобилях такие приборы, которые подходят для многоразового употребления. Во время нагревания они разгибаются и размыкают контакт, а при возвращении к исходной температуре – принимают первоначальный внешний вид.

За счет этого эксплуатационный срок предохранителя значительно повышается, что дает возможность после каждого замыкания не приобретать новый.

Бывает и так, что данные предохранители не принимают начальный вид, поэтому водителю машины необходимо самостоятельно исправить ситуацию и надавить на кнопку после того, как будут найдены истоки проблемы короткого замыкания.

Какой расход топлива ВАЗ-2109 (инжектор, карбюратор)

Символом F обозначены предохранители с порядковым номером, буквой К – сами приборы. Схема обозначения следующая:

F1 – омывает фары (10 А);
F2 – обеспечивает аварийку, а также их реле-прерыватель (10 А);
F3 – отвечает за свет в салоне и задние фары (10 А);
F4 – отвечает за обогрев заднего стекла (20 А);
F5 – обеспечивает охлаждение за счет вентилятора, а также за сигнал клаксона (20 А);
F6 – отвечает за подъем стекол (30 А);
F7 – обеспечивает в бардачке освещение, а также насос для омывателя (30 А);
F8 и F9 – свечение противотуманных фар (7,5 А);
F10 – отвечает за габаритный свет (7,5 А);
F11 – отвечает за заднюю правую фару (7,5 А);
F12 и 13 – обеспечивает свет ближнего света и правой фары (7,5 А);
F14 и 15 – отвечает за свет левой фары дальнего света (7,5 А).

Предохранитель F16 (15 А) выполняет много функций:

Указатель поворотов.
Контроль за уровнем тормозной жидкости.
Контроль за датчиком масла.
Контроль за датчиком охлаждения.
Обеспечение автоматического открывания дверей.

Замена предохранителей или всего блока

Для того чтобы менять предохранители, необходимо запомнить их расположение. Схема, которая должна быть указана на крышке блока, должна помочь. В первую очередь, решив поменять предохранители, стоит скинуть массу. В черном ящике должен находиться пинцет, который предусмотрен для замены предохранителей. С его помощью доставать и цеплять мелкие детали становится намного легче.

Чтобы понять, какой предохранитель требует замены, стоит взглянуть на схему, представленную на крышке блока. При полной замене блока нужно полностью отвинтить старую коробку и убрать из нее кроншейны. При этом нужно изучить, где и как соединены провода, чтобы потом их также присоединить к новому прибору.

Как производится замена троса ручного тормоза ВАЗ-2110

Старый и новый тип блока предохранителей ВАЗ-21099

Есть несколько видов предохранителей. Они могут быть старых или новых образцов. Отличаются данные природы своим расположением и формой. При замене старого блока на новый может появиться небольшая проблема. Вентилятор охлаждения двигателя начинает работать в непрерывном режиме. Такую ситуацию можно исправить самостоятельно. Нужно достать провод черного цвета, который выходит из питания вентилятора, и изолировать его. Кроме этого, необходимо сделать то же самое и с черно-белым проводом, который выходит от индикатора включения вентилятора. Клеммы, которые освободились, необходимо соединить одним проводом, после чего прикрепить к ним аккумуляторную клемму.

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар;
K2-реле-прерыватель указателей поворота и аварийной сигнализации;
K3-реле стеклоочистителя ветрового окна;
K4-реле контроля исправности ламп;
K5-реле включения стеклоподъемников;
K6 — реле включения звуковых сигналов;
K7-реле включения электрообогрева заднего стекла;
K8-реле включения дальнего света фар;
K9-реле включения ближнего света фар;
F1-F16 — плавкие предохранители

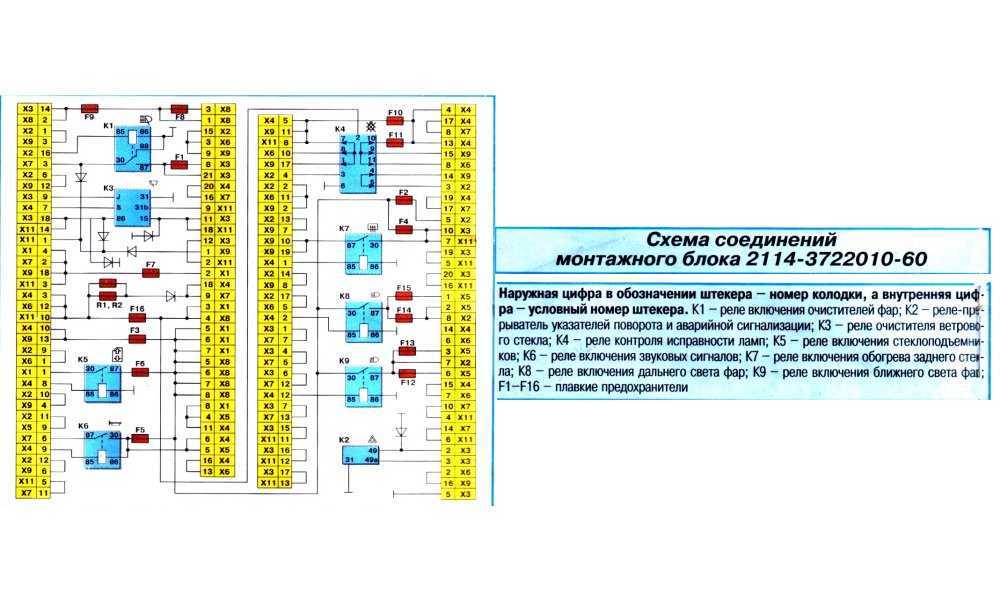

Монтажный блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар
K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
K3 — Реле очистителя ветрового стекла
K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
K5 — Реле включения стеклоподъёмников
K6 — Реле включения звукового сигнала
K7 — Реле включения обогрева заднего стекла
K8 — Реле включения дальнего света фар
K9 — Реле включения ближнего света фар
F1 — F16 — Плавкие предохранители
F1 — F20 — Запасные предохранители

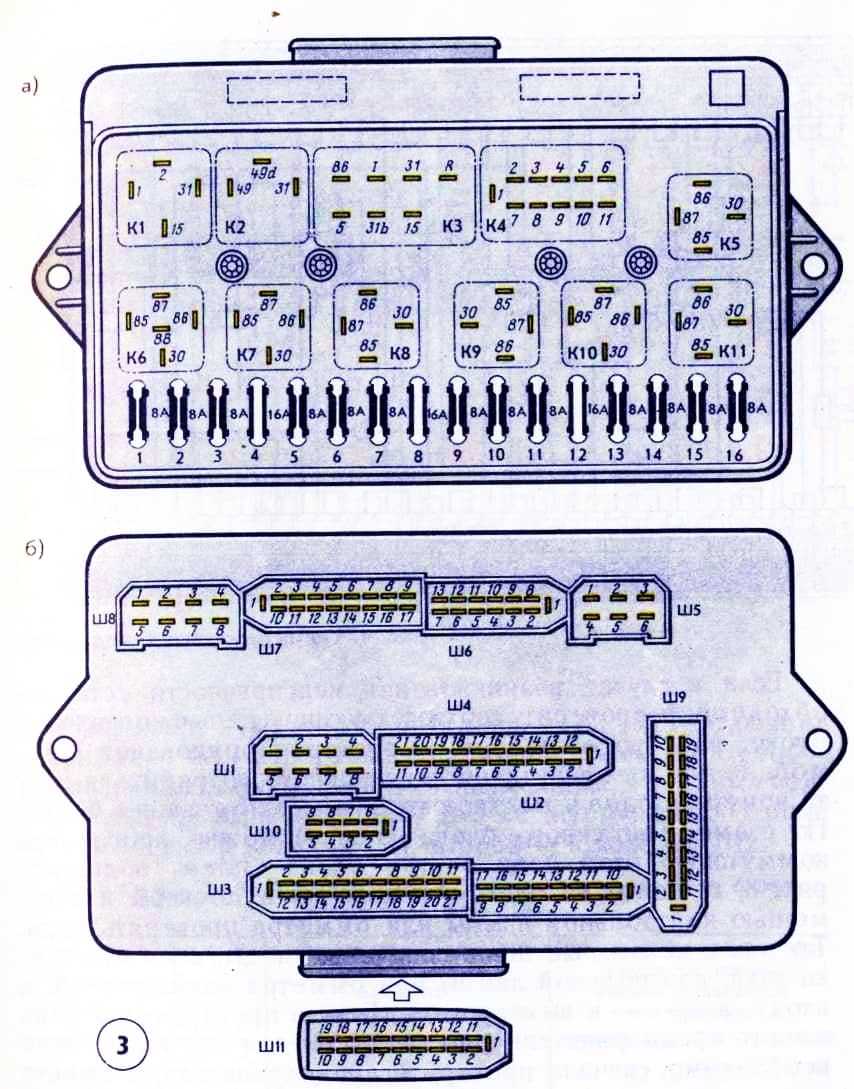

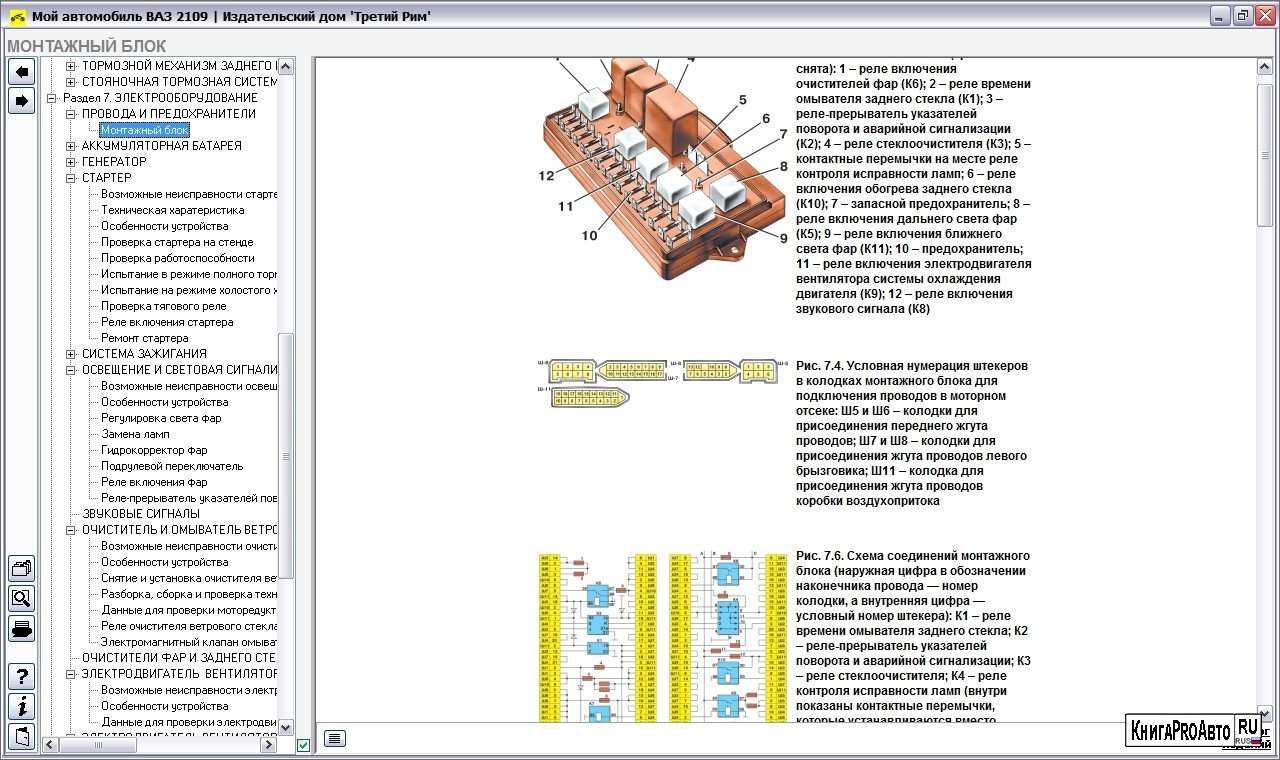

Монтажный блок предохранителей 17.3722

1 — реле включения очистителей фар (K6)
2 — реле времени омывателя заднего стекла (K1)
3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
4 — реле стеклоочистителя (KЗ)
5 — контактные перемычки на месте реле контроля исправности ламп
6 — реле включения обогрева заднего стекла (K10)
7 — запасной предохранитель
8 — реле включения дальнего света фар (K5)
9 — реле включения ближнего света фар (K11)
10 — предохранитель
11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Как проверить работу электрической цепи?

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

Замена монтажного блока на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Монтажный блок – на автомобилях семейства Самара использовалось всего два блока, первый блок ставился на карбюраторные автомобили и применялся в плоть до 1998 года (Носил индекс он «17.

3722»), после же 1998 года когда автомобили семейства Самара начали уже переводить на инжекторную систему впрыска, начал применяться другой монтажный блок от автомобиля ВАЗ 2114 и индекс он носил похожий с маркой автомобиля («2114–3722010–60» он маркировался), отличались два этих блока типами реле (Они были более маленькие на новом блоке и более компактные) и предохранителями (на старом блоке использовались цилиндрические предохранители как на классике, для наглядности цилиндрические предохранители на фото ниже можно увидеть, на новом же они были уже флажковые).

Примечание! Для того чтобы произвести замену блока на новый, много инструментов вам не нужно главное: Головками накидными запаситесь, к ним удлинитель приобретите, так же отвёртку на всякий случай (Подковырнуть ей монтажный блок в случае чего), ну и гаечный ключ ещё возьмите чтобы отвернуть гайку крепления минусового провода на клемме!

Где находиться монтажный блок? На всех автомобилях Самарского семейства (Не важно какой двигатель установлен, так же важна марка автомобиля то есть ВАЗ 2109 или ВАЗ 2114) блок находиться в одном и том же месте, для того чтобы его увидеть его капот поднимите у автомобиля и посмотрите под лобовым стеклом, он на фото для наглядности стрелкой указан (Но там крышка верхняя снята с блока, а у вас она будет поэтому учтите это). Когда нужно менять монтажный блок? Его на новый образец можно поменять (С флажковыми предохранителя), можно вообще никогда не менять и постоянно ездить на старом, но электроника вить вещь тонкая и со временем (С годами) контакты пригорают, окисляются и портятся, особенно если машина хранится не в гараже а на улице (Как правило на улицы большая влажность, от которой вся электроника то и страдает) то проблемы с монтажным блоком у вас всё же рано или поздно начнутся, могут предохранители постоянно перегорать, кроме этого в том месте где контакты окислены будет повышено тепло в связи с которым блок по не многу будет у вас расплавляться, появиться ещё проблема с электроникой (К примеру предохранитель у вас стоит и он целый, а вся цепь на который идёт предохранитель не работает) в этом случае возможно контакты отошли (Если вы умеете паять, то можете не менять блок а просто разобрать его и припаять все контакты по схеме которую можно найти по фотографиям в интернете). Когда нужно менять монтажный блок? Его на новый образец можно поменять (С флажковыми предохранителя), можно вообще никогда не менять и постоянно ездить на старом, но электроника вить вещь тонкая и со временем (С годами) контакты пригорают, окисляются и портятся, особенно если машина хранится не в гараже а на улице (Как правило на улицы большая влажность, от которой вся электроника то и страдает) то проблемы с монтажным блоком у вас всё же рано или поздно начнутся, могут предохранители постоянно перегорать, кроме этого в том месте где контакты окислены будет повышено тепло в связи с которым блок по не многу будет у вас расплавляться, появиться ещё проблема с электроникой (К примеру предохранитель у вас стоит и он целый, а вся цепь на который идёт предохранитель не работает) в этом случае возможно контакты отошли (Если вы умеете паять, то можете не менять блок а просто разобрать его и припаять все контакты по схеме которую можно найти по фотографиям в интернете)

Когда нужно менять монтажный блок? Его на новый образец можно поменять (С флажковыми предохранителя), можно вообще никогда не менять и постоянно ездить на старом, но электроника вить вещь тонкая и со временем (С годами) контакты пригорают, окисляются и портятся, особенно если машина хранится не в гараже а на улице (Как правило на улицы большая влажность, от которой вся электроника то и страдает) то проблемы с монтажным блоком у вас всё же рано или поздно начнутся, могут предохранители постоянно перегорать, кроме этого в том месте где контакты окислены будет повышено тепло в связи с которым блок по не многу будет у вас расплавляться, появиться ещё проблема с электроникой (К примеру предохранитель у вас стоит и он целый, а вся цепь на который идёт предохранитель не работает) в этом случае возможно контакты отошли (Если вы умеете паять, то можете не менять блок а просто разобрать его и припаять все контакты по схеме которую можно найти по фотографиям в интернете).

Внешний вид приспособления

Схемы

Итак, чтобы разобраться в том, где находится резистор печки ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.

В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.

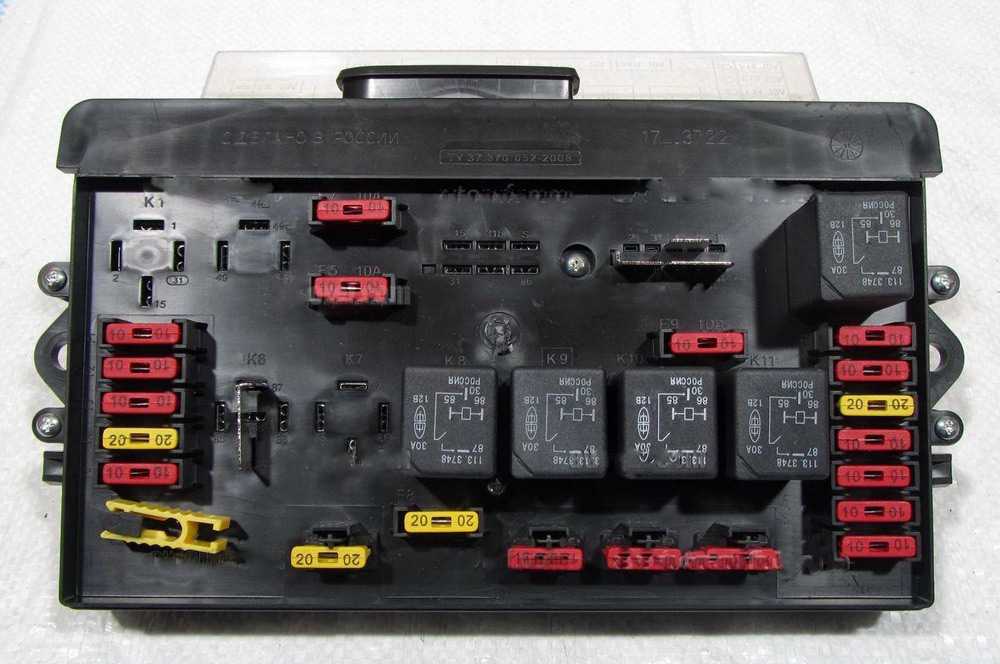

Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.

Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения. Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.

Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.

Как снять и заменить блок

Такая операция может понадобиться при необходимости ремонта БП или замены его на новый блок. Это способен сделать даже начинающий водитель. Потребуется ключ на 10 (лучше всего использовать головку или торцовый). Перед снятием БП открывают капот моторного отсека автомобиля.

Порядок снятия БП:

Отключают клеммы от аккумуляторной батареи. Это необходимо для предотвращения возможности появления короткого замыкания в электрооборудовании.
Для удобства работы снимают защитную пластиковую верхнюю крышку БП.
Блок закрепляют к кузову двумя винтами (их выворачивают гаечным ключом).
Отсоединяют разъёмы с проводами. Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимают резиновый защитный чехол, а потом раскачивая, из стороны в сторону отсоединяют разъём.
Остальные разъёмы находятся снизу БП. Чтобы добраться до них, снимают два крайних реле, окрашенных в чёрный цвет. После этого корпус БП приподнимают вверх и отсоединяют остальные разъёмы.

Блок вынимается из моторного отсека для ремонта или замены. Установка его на место проводится в обратном порядке

При этом обращают внимание на резиновую прокладку между БП и кузовом машины. Она должна быть целой, без трещин и разрывов, в противном случае её меняют на новую. Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля

Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля.

Посмотрите видео канала AvtoMalina о снятии блока предохранителей ВАЗ 2109

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

Снимите минусовую клемму аккумулятора.
Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
Приподнимите блок насколько возможно и вытащите все разъемы снизу.
Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Замена предохранителей на ВАЗ 2109

Подготовительный этап:

Пластиковый пинцет для извлечения модуля;
Ветошь;
Дополнительное освещение, при условии, что работы проводятся в темное время суток.

Последовательность действий:

Помещаем автомобиль в периметр ремонтной зоны;
Глушим двигатель, открываем капот;
Отпускаем крепления, снимаем клеммы аккумуляторной батареи;
В левой части, под лобовым стеклом расположен монтажный блок, отщелкиваем пластиковую крышку;
Смотрим на внутреннюю сторону где указана схема расположения предохранителей. Находим неисправный по точному номеру или по визуальному признаку;
Извлекаем пинцетом, на штатное место вставляем новый, надеваем крышку.

В БП старого образца идентифицировать неисправный модуль сложнее, так как нужно поочередно извлекать каждый из предохранителей.

По завершении, запускаем двигатель, проверяем исправность работы систем.

Причины преждевременного выхода из строя предохранителей

Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
Стороннее механическое повреждение, авария, удар, столкновение;
Деформация крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
Короткое замыкание в цепи электрического питания;
Прямое воздействие лучей ультрафиолета.

При условии соблюдения рекомендаций изготовителя по эксплуатации, ресурс предохранителей от 40000 км. В случае возникновения сложностей с установкой, обратитесь за помощью в сертифицированные СТО, к автоэлектрикам.

особенности обслуживания с фото и видео рекомендациями Сам автоэлектрик

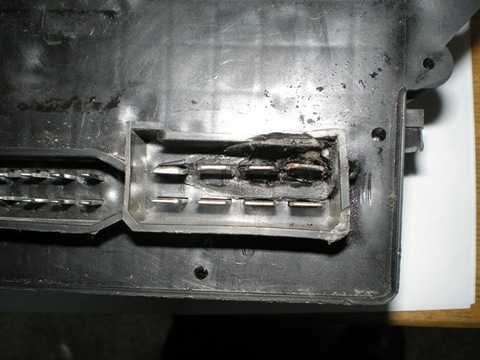

Владельцы «Самары» первых лет выпуска нередко жалуются на обгорающие контакты и отказывающую электронику. Причиной этого чаще всего являются некачественные комплектующие, которыми электропроводка ВАЗ 21093 изобилует в достаточном количестве. И при появлении первых симптомов, следует незамедлительно заняться починкой неисправных узлов, поскольку от этого зависит безопасность участников дорожного движения.

За проводкой следует присматривать с первых дней

Монтажный блок

Особое беспокойство вызывает монтажный блок, который находится в «мокрой» зоне под капотом – дренажное отверстие нередко забивается, и влажный воздух попадает внутрь, окисляя контакты. Подобные конструктивные ляпы есть и у ВАЗ 21099.

Из-за конструктивной особенности монтажный блок подвержен воздействию грязи и влаги

Симптоматика

Оригинальная схема проводки ВАЗ 21093 на карбюратор

О том, что с контактами не все в порядке, автомобиль сигнализирует владельцу самым необычным способом:

При включении вентилятора двигатель начинает глохнуть;
Аналогично ведет себя силовой агрегат при включении дальнего света фар;
При включении стартера в салоне появляется запах горелого пластика;
Аналогично при включении во время движения отопительной печки и т.п.

Такие «находки» — нередки на «Самаре»

Если один из этих симптомов проявился у вас – необходимо незамедлительно исправлять ситуацию своими руками, пока она не вышла из-под контроля.

Обратите внимание! Дело в том, что проводка ВАЗ 21093 на инжектор отличается достаточно высокими нагрузками, и любое неустойчивое соединение в цепи может обернуться бедой, цена которой – стоимость автомобиля и ваше здоровье

Способы устранения

Родная схема электропроводки ВАЗ 21093i устроена таким образом, что основная нагрузка приходится на следующую цепь (на фото ниже). Подобным образом устроена и проводка Москвич 2141.

Основные узлы, требующие контроля подведенной проводки

На схеме обозначены:

АКБ;
генератор типа 37.3701;
монтажный блок;
механический замок зажигания.

Начинать поиски лучше всего с монтажного блока. Снимайте клемму с аккумулятора, открывайте крышку и осмотрите каждый контакт.

Обгоревший контакт следует зашкурить и обезжирить. А колодку заменить новой

Блок предохранителей

Еще один проблемный узел «Самары» – блок предохранителей старого образца. О том, как самостоятельно модернизировать его вы можете узнать из видео, представленного ниже.

https://youtube.com/watch?v=VMIKX6_vqiU

Осветительные и звуковые приборы

Вместо активации стоп-сигналов в задних фонарях при нажатии на тормозную педаль начинается настоящая «цветомузыка»;
Звуковой сигнал работает нестабильно;
Магнитола или радиоприемник также работают неустойчиво.

Поврежденные детали подлежат обязательной замене

Обратите внимание! Здесь инструкция будет аналогичной – незамедлительно найти обгоревший контакт (на фото) и отремонтировать. А при невозможности – заменить новыми деталями

О том, как исправить подобную проблему с контактами на ГАЗели — вы можете прочесть в другой нашей статье

О том, как исправить подобную проблему с контактами на ГАЗели — вы можете прочесть в другой нашей статье .

В заключение

На самом деле проводка ВАЗ 21093 на карбюратор или инжектор достаточно надежна, чего не скажешь о разъемах и клеммах

Именно их состоянию следует уделять самое пристальное внимание

А при обнаружении описанных в статье симптомов следует принять незамедлительные меры по устранению неисправностей. От этого зависит безопасность вашего автомобиля. Удачи на дорогах!

Как проверить исправность предохранителей Ваз 2108

Если произошла перегрузка цепи в автомобиле Ваз 2108, один или несколько предохранителей прерывают цепь и выходят из строя. Однако если электрический прибор перестал работать, далеко не факт, что проблема в предохранителе. В таком случае верным решением будет диагностика элемента в блоке предохранителей, который отвечает за конкретный электрический прибор.

Определить какой именно предохранитель вышел из строя легко с помощью инструкции к автомобилю. В ней имеется «карта», в которой отображено, на каких местах установлены в блоке предохранителей элементы, отвечающие за тот или иной электрический прибор. По этой карте определяется местоположение предохранителя, из-за которого могла быть обесточена цепь электрического прибора, и далее необходимо провести его диагностику предохранителей.

Для того, чтобы проверить исправность предохранителя Ваз 2108 необходимо:

Провести визуальный осмотр предохранителя на наличие обрыва.
Проверить предохранитель мультометром
Для проверки элемента цепи используется распространенный прибор – мультиметр, он же тестер. Прибор является незаменимым для автолюбителя, и он позволяет проверить предохранитель машины двумя способами. (проверка по напряжению и проверка по сопротивлению)

Старый образец

Прежде всего, отдельное внимание нужно уделить электрической схеме. Ниже представлено изображение схемы блока предохранителей старого образца

Электросхема и распиновка отвечает за работоспособность множества систем, обеспечивая их бесперебойную деятельность в случае необходимости. Например, подача сигналов может производиться на стеклоподъемники.

Также стоит подробнее рассмотреть функции, которое выполняет реле. Они сведены в таблицу.

№ п/п	Назначение
1	Организация работы компонента, с помощью которого производится очистка приборной панели.
2	Обеспечение защиты фар-поворотников от возможной поломки и проверка работоспособности габаритов.
3	Организация обогрева заднего стекла.
4	Организация подачи света фонарям ближнего света и работы дворников.

Также с помощью реле получается организовать работу системы охлаждения и печки в холодное время года. Таким образом, обеспечивается и подогрев сидений. К тому же, это далеко не полный список возможных функций БП, которым может или мог воспользоваться любой автовладелец ВАЗ 2108. Например, электрический ток может посылать стоп-сигналы.

Классификация электрических цепей

По назначению электрические цепи бывают:

Силовые электрические цепи;
Электрические цепи управления;
Электрические цепи измерения;

Силовые цепи предназначены для передачи и распределения электрической энергии. Именно силовые цепи ведут ток к потребителю.

Также цепи разделяют по силе тока в них. Например, если ток в цепи превышает 5 ампер, то цепь силовая. Когда вы щелкаете чайник, включенный в розетку, Вы замыкаете силовую электрическую цепь.

Электрические цепи управления не являются силовыми и предназначены для приведения в действие или изменения параметров работы электрических устройств и оборудования. Пример цепи управления – аппаратура контроля, управления и сигнализации.

Электрические цепи измерения предназначены для фиксации изменений параметров работы электрического оборудования.

Видео «замены прикуривателя ВАЗ 2109 высокая панель»

В данном случае устройство будет сниматься аналогично. Правда, есть способ быстрого демонтажа, практикуемый опытными владельцами. Для того чтобы снять прикуриватель ВАЗ 2109, оборудованного высокой панелью, достаточно.

Вытащить металлическую часть устройства.
Подогнуть усики, расположенные внутри разъема прикуривателя.
Демонтировать гнездо через отверстие панели.
Отсоединить колодку проводов.
Демонтировать светофильтр с подсветкой.

Представленное далее видео поможет разобраться с ремонтом прикуривателя для ВАЗ 2109 с высокой панелью.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2021 ГОДА ВЫПУСКА
