Признаки неисправности датчика положения коленвала

Первое, что стоит отметить: ДПКВ не барахлит и не работает от раза к разу, он либо функционирует в заданном режиме, либо не работает вовсе. Это обусловлено простотой конструкции элемента. Процесс поломки детали необратим. Если он потерял работоспособность, то вновь уже не заработает. Данная деталь является неремонтопригодной. Если проверка подтверждает его неисправность, он заменяется на новый.

Причин, способствующих его поломке, несколько. Отрицательное воздействие оказывают нагрузки при повышенных температурах, высокая влажность, резкое изменение температурного режима и механическое воздействие. Как результат, автомобиль работает в неустановленном режиме или не запускается.

Признаки неисправного ДПКВ не зависят от его типа. О поломке датчика положения коленчатого вала автолюбителю расскажут следующие симптомы:

  •  понижение тяговых показателей автомашины (этот признак свидетельствует о необходимости диагностики ДВС, но не всегда свидетельствует о поломке ДПКВ);
  •  нестабильность работы двигателя, «плавание» его оборотов на холостом ходу и при движении автомобиля;
  •  детонация мотора при повышении нагрузки;
  •  невозможность запустить двигатель.

Кроме того, на сломанный датчик указывает отсутствие искрообразования или горящий значок «Check Engine» на приборной панели.

Прежде чем приступить к замене, стоит понимать, что перечисленные признаки проявляются и при других неисправностях автомобиля. Поэтому перед началом ремонта автомашины проводят комплексную диагностику ДВС для выявления точной причины неисправности. Это позволит избежать лишних расходов и будет способствовать более быстрому восстановлению работоспособности транспортного средства.

Самым быстрым и экономичным способом будет диагностика персональным ODBII сканером

Если устройства у вас нет, рекомендуем обратить внимание на бюджетный сканер корейского производства Scan Tool Pro Black Edition

В первую очередь следует осмотреть сам датчик. Если следов грязи или стружки на торце ДПКВ не обнаружено, стоит подключить сканер и считать имеющиеся коды ошибок с ЭБУ. На проблемы, связанные с ДПКВ укажут коды неисправностей — P0335 или P0336 в зависимости от того поступает ли вообще сигнал с датчика. Если ошибки есть, их следует очистить с помощью сканера и провести тест-драйв автомобиля, чтобы выяснить, появляются ли они снова. В случае повторного появления приступить к проверке непосредственно датчика, описанными в следующем разделе способами.

Так как Scan Tool Pro работает на 32-х битном чипе, все эти моменты он сможет вам показать и сохранить в памяти. Также с его помощью можно диагностировать не только двигатель, но и другие узлы и агрегаты автомобиля (коробку передач, трансмиссию, вспомогательные системы ABS, ESP и т.д.).

Датчик синхронизации положения коленчатого вала относится к неремонтопригодным деталям автомобиля и при его неисправности он заменяется на новый.

Температурный датчик

Измерение температуры коробки передач применяется не на всех автомобилях. Основные функции, какие обеспечивает датчик:

  • предотвращение перегрева гидротрансформатора и термического повреждения фрикционов;
  • оптимальный прогрев АКПП в зимних условиях;
  • регулировка режима работы коробки передач при подходе к критической температуре;
  • более точный выбор настроек при чип-тюнинге;
  • индикация информации автовладельцу.

Основными симптомами неправильного измерения температуры является:

  • АКПП невозможно вывести из аварийного режима;
  • при выходе на рабочую температуру происходит срабатывание аварийного режима;
  • постоянная индикация перегрева автоматической коробки передач;
  • толчки при движении на холодную.

Использовать автомобиль с неисправными датчиками автоматической коробки передач запрещено. Помимо потери комфорта от вождения автомобиля, в результате получения ЭБУ недостоверной информации, силовая установка машины может получить серьезные повреждения. Также снижается безопасность автомобиля, так как пробуксовки и рывки во время смены передаточных чисел могут вызвать занос и потерю управления водителем.

Источник

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

  • холодный или прогретый двигатель не заводится;
  • во время работы под нагрузкой возникает детонация;
  • плавают обороты холостого хода;
  • снижается мощность двигателя, пропадает динамика;
  • скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Неисправности

Неисправности датчика коленвала двигалки 409, 405, 406, 4213, 4216 Способы устранения
1.Нестабильное вращение нагретого движка на порожних оборотах. Лампа чек хаотично загорается при функционирующем агрегате. Самопроверка компьютера принимает код 53.
  • Проверьте установочный зазор между датчиком положения коленчатым двигателем (ДПКВ) 409, 405, 406 и синхронным диском. Он вынужден равняться 0,5-1,2. Правильнее выставить 0,8-0,9 мм. Для этой цели нужно счистить немного посадочное место прибора на выступе крышки. Очищение производить с поэтапной проверкой зазора..
  • Отремонтируйте вероятные торцевые биения шкива кардана
  • Поменяйте электрический датчик коленвала на рабочий.
  • Обследуйте соединение экрана с корпусом движителя
  • Протестируйте и устраните поломку высоковольтных проводов сферы поджигания
2.Бензодвигатель не заводится или пускается и останавливается. Само диагностика ЭБУ определяет шифр повреждения 53. Исследуйте:
  • Вероятную перекоммутирование и повреждение линий 48 и 49
  • Установочное расстояние промеж датчиком положения коленчатого вала (ДПКВ) и синхронным кругом
3.Бензодвигатель 409, 405, 406, 4213, 4216 не заводится, не подхватывает. Само диагностика ЭБУ не регистрирует ключей поломок. Когда число оборотов кардана равняется «0» в способе продувки цилиндров воздухом (стартерное вращение мотора при открытой заслонке). Выясните:
  • Подсоединение датчика коленвала к связке проводов
  • Наличие синхронных неисправностей линии 48 и 49
  • Исправность катушки электро датчика — поменяйте его

Примечание:
Стоит отечественный датчик коленвала на движителе 409. Машина УАЗ 31602 пробежала 80000 с хвостиком. нареканий на прибор нет. Но Я установил зазор между его торцом и синхродиском 0,8-0,9 мм.

Коды ошибок

В табличной форме представлены коды ошибок датчика коленвала, которые замечает самодиагностика ЭБУ автомобиля.

Коды ошибок электро датчика синхронизации 409.10 с Микас 7.2:
Код ошибки колен вала автодвигателя 409 Название поломки Обстоятельства определения
027 Поломка линии прибора положения коленчатого вала При верчении кардана
028 Повреждение сети датчика коленвала При кручении коленчатого вала
029 Дефект магистрали датчика положения коленчатого вала (ДПКВ) При верчении кардана
053 Нарушение проводов электро датчика положения кардана При кручении коленчатого вала

Особенности получения данных о положении селекторов в некоторых моделях автомобилей

Высокой ремонтопригодностью обладает контактная группа в Опель Омега. Обусловлено это большой толщиной ламелей. Дорожки выполнены с покрытием, хорошо противостоящим окислениям. Чрезмерный механический износ также является редким явлением на Омеге.

Датчики Mercedes Benz отличаются завидной надежностью. При появлении первых симптомов некорректной работы измерителя, необходимо разобрать контактную группу и прочистить бензином с последующей продувкой. Дорожки выполнены из прочного сплава, который коррозирует в крайне редких случаях. Обрыв контактов возможен лишь при существенном воздействии извне.

Ауди А8 имеет ряд характерных проблем с определением положения селектора:

  • нет индикации заднего хода, несмотря на то, что автомобиль нормально едет;
  • все положения рычага горят одновременно;
  • машина не реагирует на воздействие на селектор;
  • при движении временами пропадает индикация передачи.

Где находится ?

В этом разделе указано место, где находится датчик положения коленвала двигалки (ДПКВ) 405, 406, 409, 4213, 4216. Представлена конкретная точка установки приборчика.

На 405, 406, 409 двигателе датчик коленвала смонтирован в передней части сердца машины, справа, внизу на выступе передней крышки блока цилиндров. Прикреплен метизом М6 под голову 10. Нормальный промежуток меж его торцом и зубчиком диска синхронизации обязан равняться 0,5-1,2 мм. Для его стабильного функционирования установите зазор 0,8 мм. Для этого необходимо прошлифовать посадочное место прибора наждачной бумагой. К связке проводков датчик коленвала 405, 406, 409 движка подключается с поддержкой трехконтактной розетки с рамочной пружиной.

Где стоит ДПКВ на движке УМЗ 4213, 4216

Расположение датчика положение коленвала на 4213, 4216 двигателях организовано в передней части, справа, на фланце крышки шестерен распредвала. Номинальный зазор между торцом приборчика и зубом диска синхронизации находится в пределах 0,51-2 мм.

Принцип функционирования

Датчик ДПКВ в современных легковых машинах используется нескольких видов, они отличаются между собой по конструкции и рабочему принципу. Выделим несколько типов устройств:

  • индуктивные (электромагнитные), автономные, наиболее распространенный вариант, основан на формировании индуктивных сигналов (импульсов переменного тока) при прохождении зубом (специальной меткой) магнитного поля, создаваемого сердечником, иногда используются как измеритель скорости;
  • на эффекте Холла, синхронизирующий диск в заданный момент перекрывает магнитное поле, с которым взаимодействуют его зубья, иногда осуществляют функцию распределения зажигания;
  • оптические, диск преграждает световой поток между источником света (светодиодом) и приемником, при этом фиксируется прерывание сигнала, создается импульс напряжения и передается на электронный блок управления мотора.

По своей сути узел состоит из корпуса (металлического или пластмассового), исполняющего механизма и кабеля (провод со специальным разъемом).

Где находится и как снять

Где находится датчик коленвала зависит напрямую от модели автомобиля. Как правило, это кронштейн, расположенный возле шкива привода генератора. Например, у десятого семейства, Лада Калина, Приора, Веста на крышке масляного насоса напротив задающего диска синхронизации, объединенного со шкивом привода генератора.

Чтобы снять прибор понадобится ключ на 10 или головка на 10, удлинитель и трещотка.

Как поменять? Порядок действия следующий:

  • выключаем зажигание;
  • отсоединяем разъем;
  • откручиваем болт крепления ключом;
  • после чего снять с кронштейна.

Затем смотрим каталожный номер детали, чтобы установить впоследствии совместимую.

Установка в обратном порядке.

Поломки

Основные неисправности связаны напрямую с условиями эксплуатации, такими как:

  • постоянные нагрузки при высоких температурах;
  • повышенная влажность;
  • механическое воздействие;
  • износ проводки.

Неисправная деталь не даст запустить мотор. Наиболее часто встречаются следующие признаки поломок, связанные с функционированием силового агрегата, а именно:

  • затрудненный запуск;
  • неустойчивая работа, особенно на холостых оборотах;
  • снижение мощности;
  • детонация при увеличении нагрузок;
  • отсутствие холостого хода.

В современных автомобилях ошибка определяется ЭБУ двигателя (загорается индикатор Check Engine на приборной панели). В любом случае необходима диагностика.

Как проверить?

На СТО проверка исправности осуществляется при помощи компьютерной диагностики и осциллографа. В случае самостоятельной оценки состояния, необходимо выбирать какой вариант проверки использовать. Прежде всего это визуальный осмотр на предмет износа и наличия механических повреждений. Допускается использование омметра и мультиметра, которыми проверяется сопротивление катушки. Комплексная оценка подразумевает также замер индуктивности и сопротивления изоляции.

Прибор неремонтопригоден. Поэтому в случае неисправности проводится замена датчика положения коленвала. Цена на отдельные типы различается.

Аналоги

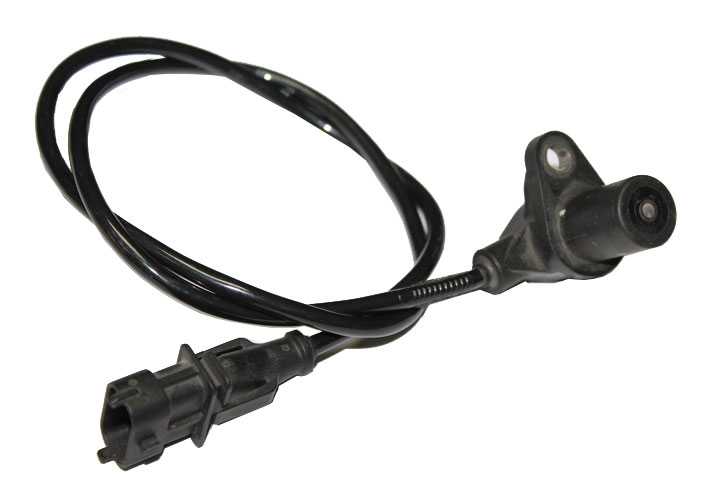

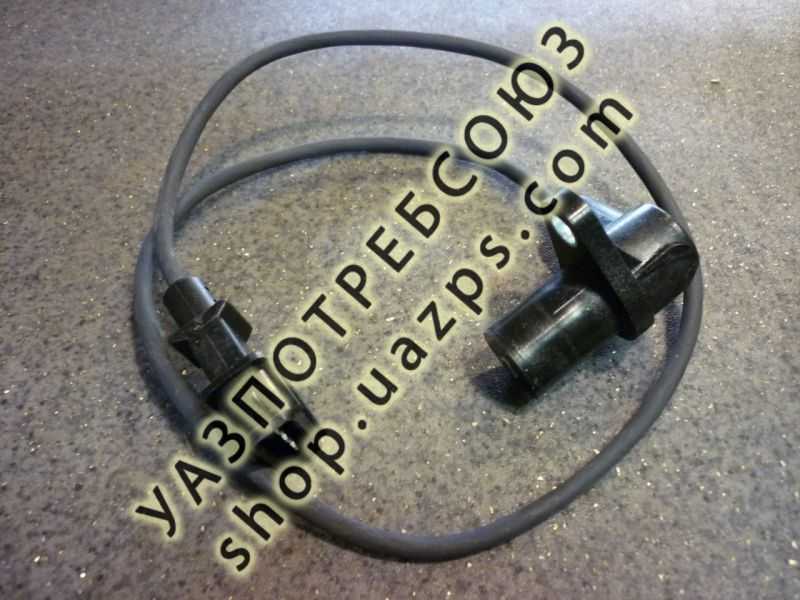

Аналогами датчика коленвала 23.3847, устанавливаемого на двигателях 4213, 406, 409, 514, являются следующие датчики синхронизации:

  • ДС-1 — производства предприятия «Пегас» с каталожным номером 406.3847060-01;
  • Датчик коленвала производства фирмы «Пекарь», с каталожным номером 406-3847060-01;
  • Сенсор 35.3847, производства предприятия Пензы;
  • Датчик коленвала с каталожным номером 0406.3847060-01, производство предприятия СОАТЭ;
  • Устройство синхронизации 403.3847, производство компании АвтоТрейд;

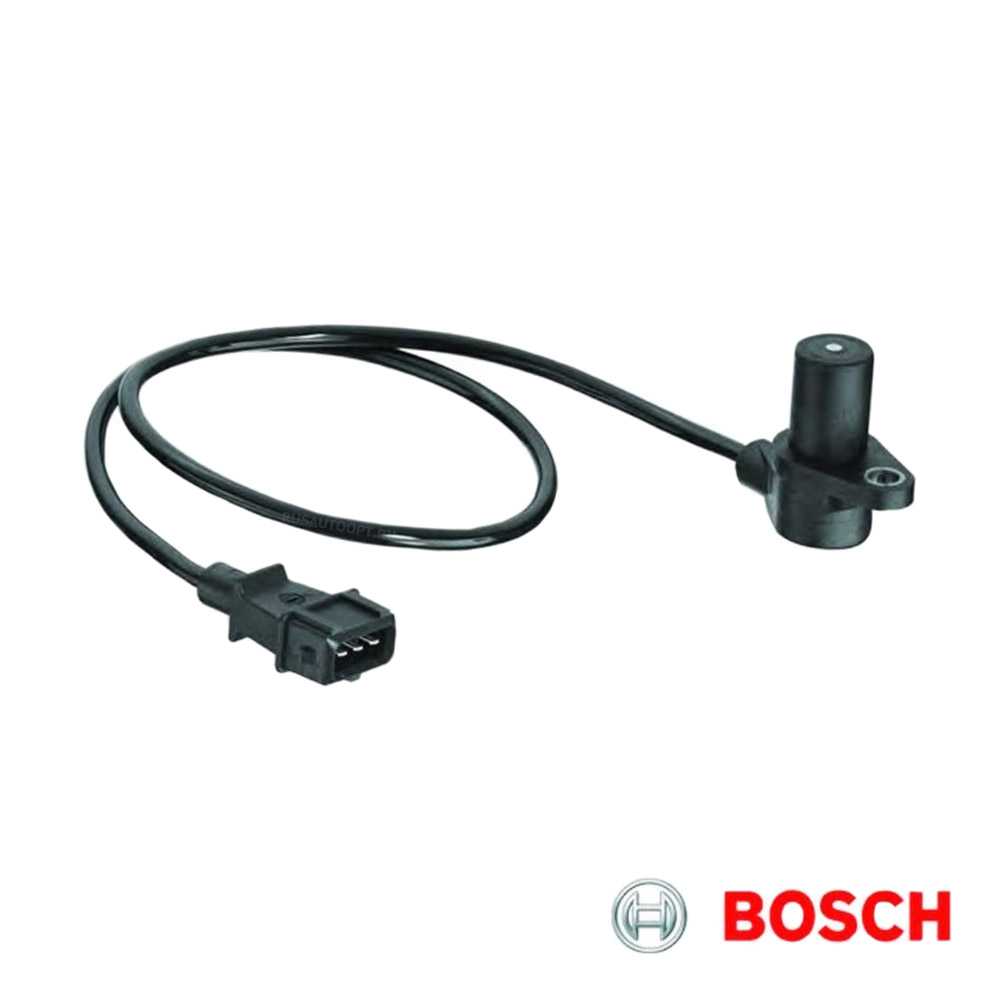

  • Датчик коленвала 0 261 210 113, производства фирмы BOSCH;
  • Сенсор 406.3847060-01 Ctr, производство фирмы «Cartronic».

Аналогами датчика синхронизации (ДС-3) «ПЕГАС» с каталожным номером 40904.3847010-01 являются:

  • Датчик коленвала (ДС-3) «Пекарь» — 40904-3847010
  • ДПКВ (ДС-3) Cartronic — 40904.3847010-01 (подобие 0 261 210 302)
  • Электро датчик положения коленчатого вала (ДПКВ) BOSCH 0 261 210 302

Описание датчиков системы управления двигателем ЗМЗ

Двигателем ЗМЗ производства Заволжского моторного завода оснащаются автомобили Газель и Волга. Силовые агрегаты такого типа оснащаются множеством различных датчиков и контроллеров, о предназначении которых должен знать каждый автовладелец. Что представляет собой ДМРВ, ДТОЖ, ДПКВ и другие регуляторы на ЗМЗ 406, вы можете узнать из этого материала.

Нитевой или пленочный датчик массового расхода воздуха на движках ЗМЗ 402, ЗМЗ 405, ЗМЗ 409 фиксируются на одной стороне к дросселю, а на другой — к воздушному фильтрующему элементу. Крепится он с использованием резиновых шлангов и фиксаторов. Предназначение элемента заключается в определении массы воздушного потока, который засасывается мотором. К колодке проводов ЭБУ устройство подсоединяется благодаря специальной контактной розетке. В зависимости от модели силового агрегата, на компоненте может располагаться специальный потенциометр, необходимый для регулировки содержания СО.

Давления масла

Контроллер давления масла ЗМЗ представляет собой устройство, предназначенное для преобразования механического усилия в импульс. Этот импульс может иметь разное напряжение. После того, как блок управления расшифрует сигнал, он сможет узнать о точном давлении жидкости в системе. Как известно, подача расходного материала на трущиеся элементы ДВС производится разными методами.

Место монтажа регулятора давления моторной жидкости

Если уровень давления снижается, это может свидетельствовать о недостатке уровня расходного материала в системе. Значительно реже это говорит о том, что вышел из строя масляный насос. В этом случае трение между элементами и узлами силового агрегата будет увеличиваться, соответственно, это приведет к повышенному износу компонентов. А иногда это даже может стать причиной их заклинивания. Если датчик давления масла выходит из строя, его необходимо максимально быстро заменить.

Температуры воздуха

Температурный контроллер устанавливается на ресивере мотора, его соединение должно быть герметичным. Это устройство обеспечивает контроль теплового состояния агрегата. В некоторых случаях симптомы неисправности данного элемента могут быть устранены путем обеспечения более лучшей герметичности соединения.

По своему устройству этот контроллер представляет собой стабилитрон (полупроводниковый). Его питание осуществляется от 5 вольт, поэтому девайс подключается к блоку управления (автор видео — Будни Газелиста).

ДТОЖ

ДТОЖ или датчик температуры охлаждающей жидкости монтируется на корпусе термостата. Устройство должно быть подключено наиболее герметично, поэтому для более качественного соединения используется герметик. Предназначение элемента заключается в контролировании теплового состояния силового агрегата.

Регулятор температуры охлаждения двигателя являет собой полупроводниковый стабилитрон, имеющий функцию обратного включения и питающийся от ЭБУ. Если девайс выйдет из строя, вероятнее всего, на приборной панели будет демонстрироваться неправильная температура мотора.

ДПДЗ

Датчик положения дроссельной заслонки монтируется непосредственно на дросселе, сверху, фиксируется этот элемент к узлу при помощи двух специальных болтов. Поскольку сама ось дросселя оснащена так называемой лыской, при монтаже контроллера ее необходимо будет совместить со шлицем на зажиме оси элемента. Чтобы соединение компонентов было наиболее плотным, дополнительно используется прорезиненный уплотнитель (автор видео о замене устройства — канал Igor48355).

Что касается предназначения ДПДЗ, то контроллер дроссельной заслонки ЗМЗ предназначен для выявления темпов и степени открытия дросселя. Сам по себе ДПДЦ — это обычный потенциометр с токосъемником, который перемещается по обозначенному радиусу так называемого токопроводящего сектора. Этот радиус составляет от 0 до 100 градусов.

Классификация

В зависимости от того, какой физический процесс используется в основе работы датчика коленвала, выделяют три основных вида:

  • Магнитный (индуктивный) — сигнал формируется в момент прохода специальной метки через образованное магнитное поле, не требует отдельного питания, может выступать в качестве датчика скорости. Достаточно прост в использовании.
  • Работающий на основе эффекта Холла — сигнал формируется путем перекрытия появившегося поля специальным синхронизирующим диском, дополнительно может выступать в качестве распределителя зажигания. Точность полученных показателей достигается за счет сложной конструкции.
  • Оптический — информация для ЭБУ формируется путем прерывания оптического потока, в результате данного процесса возникает импульс напряжения. Задымление или загрязнение могут привести к неточностям результатов.

Проверка и замена датчиков двигателя ЗМЗ-406

Снижение давления в системе питания  1. Вынуть предохранитель № 9 (предохранитель топливного насоса) из правого блока предохранителей. 2. Запустить двигатель и дать ему поработать до полной выработки топлива из топливопровода. После этого двигатель заглохнет. 3. Вставить на место предохранитель. 4. Поврежденные успокоители цепей заменить. 5. После этого можно разъединять топливопроводы.

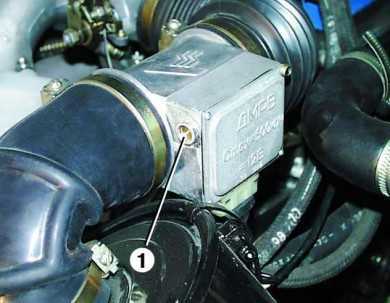

Замена датчика массового расхода воздуха

рис. 1

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи. 2. Отсоединить колодку 1 от датчика 3 массового расхода воздуха. Ослабить хомуты, отсоединить воздухоподводящие шланги 2 и снять датчик 3. 3. Установить новый датчик в обратном порядке. Проверка датчика массового расхода воздуха 1. Снять датчик массового расхода воздуха.

2. Подсоединить к контактам «2» и «З» разъема датчика вольтметр. Подать на контакты «1» и «5» постоянный ток напряжением 12 В (н» на контакт , а на ((1»). При этом вольтметр должен показать напряжение 1,3—1,4 В. Затем кратковременно замкнуть между собой контакты «4» и «5». Вольтметр должен при этом показать напряжение около 8 В а платиновая нить должна раскалиться докрасна. Если хотя бы одно из этих условий не выполняется, заменить датчик.

Регулировка содержания окиси углерода (СО) в отработавших газах

рис. 2

1. Регулировка производится на прогретом двигателе (температура охлаждающей жидкости 80–90 °С) при исправной системе зажигания и номинальных зазорах между электродами свечей. 2. Содержание СО и СН в отработавших газах должно быть в пределах: 0,7–0,9% СО и 1200 млн –1 СН при частоте вращения коленчатого вала (800±50) мин –1 ; не более 0,5% СО и 600 млн –1 СН при частоте вращения коленчатого вала (3150±50) млн –1 . 3. Если содержание СО выше указанных пределов, отрегулировать содержание СО винтом 1 на датчике массового расхода воздуха. При повороте винта по часовой стрелке содержание СО увеличивается, а против часовой — уменьшается. При этом содержание СН также будет отрегулировано. Если не удается отрегулировать содержание СО и СН в указанных пределах, нужно проверить исправность элементов комплексной микропроцессорной системы управления двигателем.

Замена троса акселератора 1. Отсоединить провод от «Минусовой»  клеммы аккумуляторной батареи.

2. Отвернуть гайку 1 и вынуть трос 2 акселератора из сектора 3 привода воздушной дроссельной заслонки.

3. Сдвинуть сальник 1 с наконечника троса, отвернуть полностью гайку 2 с наконечника троса, вытащить наконечник 3 оболочки троса из кронштейна и вынуть вверх из кронштейна через прорезь трос.

Снять наконечник 3 с троса, вынув его из наружной 4 и внутренней оболочек троса.

4. Снять наружную 1 и внутреннюю оболочки троса с наконечника 2 на щите передка.

5. Вынуть шплинт 1 из пальца и вынуть палец 2.

Сдвинуть сальник 4 и снять кронштейн 3.

6. Вытащить трос через наконечник на щите передка в салон. 7. Установить новый трос акселератора в обратном порядке и отрегулировать его.

Регулировка троса акселератора

1. Ослабить затяжку гайки 1 крепления троса 2 на секторе 3.

2. Ослабить затяжку гайки 2 регулировочного болта 1 между верхним 4 и нижним 3 рычагами педали акселератора.

3. Со стороны сектора 3 дроссельной заслонки вытянуть трос 1 до упора.

При этом верхний рычаг 5 педали акселератора должен упираться в буфер 4 на кронштейне. Затянуть гайку 2 крепления троса на секторе.

При этом дроссельная заслонка должна быть полностью закрыта.

4. Отвести на себя верхний рычаг 4 педали до упора. Удерживая в этом положении верхний рычаг 4 педали, повернуть нижний рычаг 3 педали до упора в коврик и затянуть гайку 2 регулировочного болта 1

5. При правильной регулировке при полностью отпущенной педали дроссельная заслонка должна быть полностью закрыта, а верхний рычаг педали — упираться в буфер на кронштейне.

При полностью нажатой педали дроссельная заслонка должна быть полностью открыта, и нижний рычаг педали упираться в коврик.

6. Откорректировать положение троса можно перемещением наконечника 1 оболочки в кронштейне, ослабив затяжку гайки 2. После корректировки гайки 2 затянуть.

Замена

Замена датчика положения коленвала (ДПКВ) на двигателях 406, 405, 409 производится в следующей последовательности:

  1. Ослабляем гайку на 13 и

  2. Нажимаем пальцем на П образную скобу и разъединяем клеммную колодку ДПКВ (датчик положения коленвала)

  3. Ключем на 10 откручиваем болт М6, крепящий датчик коленвала к приливу крышки блока.

  4. Извлекаем датчик положения коленчатого вала (ДПКВ) из гнезда:

  5. Вынимаем провод датчика коленвала из держателей и полостей авто мотора
  6. Производится замена датчика коленвала двигателя.
  7. Вставляем новый ДПКВ в его гнездо:

  8. Укладываем его провод в держатели на движке:

  9. Крепим ДПКВ болтом М6 с помощью ключика на 10 к приливу крышки блока цилиндров:

  10. Производим соединение двух половин клеммной колодки ДПКВ (датчика положения коленвала).

  11. Устанавливаем клемму минус на rjynfrn аккумуляторной батареи.

Видео — Замена датчика коленвала на двигателях 405, 406, 409:

Руководства на все автомобили

1. Общие сведения об автомобиле
2. Рекомендации по эксплуатации и техническому обслуживанию
3. Неисправности в пути
4. Двигатель
5. Трансмиссия
6. Ходовая часть
7. Рулевое управление
8. Тормозная система
9. Электро-оборудование
9.0 Электро-оборудование
9.1. Аккумуляторная батарея
9.2. Предохранители и реле
9.3. Генератор
9.4. Стартер
9.5. Система управления двигателем
9.5.1 Система управления двигателем
9.5.2 Особенности конструкции
9.5.3 Неисправности системы управления двигателем
9.5.4 Блок управления микропроцессорной системой зажигания
9.5.5 Главное реле
9.5.6 Реле топливного насоса
9.5.7 Датчик синхронизации (положения и частоты вращения коленчатого вала)
9.5.8 Датчик фазы (положения распределительного вала)
9.5.9 Датчик детонации
9.5.10 Датчики температурного состояния двигателя
9.6. Освещение и световая сигнализация
9.7. Замена выключателей
9.8. Звуковой сигнал
9.9. Стеклоочиститель
9.10. Омыватель ветрового окна
10. Кузов
11. Уход за автомобилем
12. Покупка запасных частей
13. Поездка на СТО
14. Зимняя эксплуатация автомобиля
15. Приложения
16. Схемы электрооборудования
17. Табличные данные Ссылки на другие сайты

Понравилась статья? Поделиться с друзьями:
Автобасс
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
