Виды ламп
Автомобилисту стоит запомнить, какие виды осветительные приборы используются в Рено Меган 2:
- Лампочка дальнего света, мощностью в 55 Вт, имеет обозначение H1, что требует от владельца установки в фару исключительно галогенки.
- Ближнего света также имеет мощность в 55 Вт, но несколько другой размер и обозначение – Н7. Этот вид разработан для осветительных приборов последнего поколения. Н7 имеет низкую температуру цоколя и не такой ослепительный свет, как в Н1, хотя на 20% ее ярче.
- Передние и задние указатели поворота оснащены штифтовыми элементами PY21W на 21Вт с оранжевой окраской колбы.
- В противотуманных фарах устанавливают галогенные Н11, с уже озвученной мощностью в 55 Вт. Это новейшее поколение со сроком службы до двух тысяч часов, которые используются в компактных осветительных приборах.
- Передние габаритные огни, боковой указатель поворота, освещение номера и плафоны для подсветки в салоне оснащены приборами W5W на 5 Вт с пластмассовым патроном, который обеспечивает длительный срок службы.
- Для стоп-сигнала и заднего габаритного огня рекомендуется использование двухнитиевых ламп с маркировкой P21W/5W с мощностью в 21/5 Вт.
- Задняя противотуманная фара и свет заднего хода в автомобилях Рено комплектуется штифтовыми осветительными приборами P21W на 21 Вт.
- Для освещения багажника необходимо взять лампу C5W с мощностью в 5 Вт.
liputrik.ru
data-via=»oldeniska64yandexru» data-count=»vertical» data-url=»https://liputrik.ru/renault-scenic-ii-sekretny-j-blok-predohranitelej/.html»>Tweet
Renault Scenic II
“Секретный” блок предохранителей на Renault Scenic II.
Некоторое время назад в передние габаритные огни вместо стандартных ламп были вставлены светодиоды, но и они не вечны. Первым сдал свои позиции правый габарит, буквально через недельку за ним последовал и левый.
Владелец авто решил поменять сгоревшие светодиоды. Сказано-сделано.
Поменял. В результате правый горит, левый нет. К тому же пропал задний левый габарит и подсветка приборов на панели приборов.
Посмотрел предохранители в салоне слева под рулем. Все целые, и к тому же на крышке, где обозначено, какую цепь защищает предохранитель, нет ничего похожего на обозначения ламп, кроме, пожалуй, стоп-сигналов.
В руководстве по эксплуатации, кроме выше обозначенных предохранителей, больше ничего нет, что бы помогло решить проблему.
И вот RenaultScenicII у нас в гостях.
По всем признакам сгорел предохранитель габаритов левого борта.
Но где он, как его найти?
В моторном отсеке есть еще один блок реле и предохранителей, который носит гордое имя ”блок защиты и коммутации”.
Я, конечно, понимаю производителей данного автомобиля. Они настолько уверены в надежности всех узлов, что убирают предохранители в такие места, до которых без определенного навыка просто не добраться.
В таблице указаны цепи, которые защищают эти “ спрятанные предохранители ”.
Цепи защиты предохранителей Расположение предохранителей
А в пути, на дороге всякое случается…..
Ну, достаточно лирики, приступаем к работе.
Открываем капот. Справа от аккумулятора находится коробочка, которая нам нужна.
Выкручиваем 2 самореза, поднимаем защитный кожух вверх и снимаем его.
Выкручиваем эти саморезы, снимаем крышку Снимаем клеммы
Вот он – блок защиты и коммуникации, но чтобы его вытащить и добраться до сгоревшего предохранителя, предстоит немного поработать.
Снимаем клеммы с аккумулятора. Будьте внимательны! Не забудьте вытащить ключи из замка зажигания и убрать их салона. Были случаи, когда при сборке, накидываешь клеммы, а центральный замок — щелк и все двери закрыты. Так ведут себя некоторые сигнализации при подачи питания. Я еще снял с минусовой клеммы указанный провод, он короткий и мешает в дальнейшем отодвинуть клемму в сторону. Снимаем кронштейн крепления аккумулятора и вытаскиваем батарею. Нужно снять разъемы с датчика уровня тормозной жидкости и датчика массового расхода воздуха. При снятых больше свободы перемещения для жгута. Откручиваем кронштейн крепления блока управления двигателем. Снимаем верхний разъем с блока управления и отводим блок вместе с кронштейном в сторону. Выкручиваем еще 2 болта и гайку (она держит жгут проводов), снимаем площадку под аккумулятор. Перед нами корпус воздушного фильтра, можно поменять фильтр. (Не плохо задумано, чтобы поменять воздушный фильтр, нужно снять аккумулятор, блок управления двигателем, площадку под аккумулятор). Далее разъединяем и убираем в сторону 2 разъема над нужным нам блоком. Выкручиваем болтик, крепящий подвод плюсовой шины к блоку. Немного отжав заднюю стенку, там защелка, вытаскиваем блок. Оказывается, что те предохранители, которые нужны нам, расположены вверх ногами и чтобы их поменять или просто проверить, нужно было провести всю выше описанную работу. Отжав защелки, они с двух сторон, снимаем защитный кожух. Вот и добрались! Меняем сгоревший предохранитель на новый и начинаем обратный путь. Собрали. Накидываем клеммы, проверяем. Все прекрасно работает. Предположительно причиной перегорания предохранителя могло быть замыкание в патроне лампы левого переднего габарита. Ну вот.с «секретными» предохранителями разобрались. Будем надеятся, что больше на Renault Scenic II для нас секретов нет, а если вдруг появятся — найдем ответы и на них. Ниже блока защиты и коммутации находятся еще несколько предохранителей. Их назначение можно посмотреть здесь страница 58-60. До новых встреч. Если Вас заинтересовала данная статья и Вам есть, что сказать (хорошее или не очень) оставте Свои комментарии ниже. Буду очень признателен за Ваше участие в обсуждении статьи.
Также на эту тему вы можете почитать:
Cнятие вентилятора отопителя на Volvo S60
Устанавливаем сигнализацию на Volkswagen Golf 3 1997 года
Ремонт заднего фонаря на Audi A6.
Ford Transit замена свечей накаливания
Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Расположение блока предохранителей с левой стороны
панели приборов
Визуальная проверка целостности предохранителя
Использование пинцета для снятия предохранителя
Расположение предохранителей на блоке предохранителей
Расположение блока
предохранителей с левой стороны панели приборов
Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.
Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Предупреждение
Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.
| № | Потребитель тока | А |
| 1 | Обогреваемые жиклеры омывателей лобового стекла | 5 |
| 2 | Указатели поворота | 10 |
| 3 | Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач |
5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 10 |
| 6 | Плафоны и светильники для чтения, плафон багажного отделения | 5 |
| 7 | Блок управления ABS | 10 |
| 8 | Автоматический корректор наклона фар при газоразрядных лампах, телефон |
5 |
| 9 | Обогрев зеркал | 10 |
| 10 | CD-чейнджер | 5 |
| 11 | Круиз-контроль при автоматической коробке передач | 5 |
| 12 | Питание системы самодиагностики | 10 |
| 13 | Сигналы торможения | 10 |
| 14 | Установка зеркал, стеклоподъемники, центральная блокировка замков |
15 |
| 15 | Комбинация приборов, автоматическая коробка передач | 10 |
| 16 | Свободен | |
| 17 | Навигационная система | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона правой фары | 10 |
| 21 | Ближний свет левый, корректор наклона левой фары | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 25 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 30 |
| 26 | Обогрев заднего стекла | 30 |
| 27 | Свободен | 15 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 20 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач |
15 |
| 32 | Электронные системы двигателя | 20 |
| 33 | Прикуриватель | 15 |
| 34 | Электронные системы двигателя | 15 |
| 35 | Плюс» продолжительного электропитания прицепа | 30 |
| 36 | Противотуманные фары, задние противотуманные фонари | 15 |
| 37 | Телефон, радио | 20 |
| 38 | Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков |
15 |
| 39 | Аварийная сигнализация | 15 |
| 40 | Звуковой сигнал | 25 |
| 41 | Свободен | |
| 42 | Свободен | |
| 43 | Свободен | |
| 44 | Обогрев сидений | 30 |
ОСВЕЩЕНИЕ, СВЕТОВАЯ И ЗВУКОВАЯ СИГНАЛИЗАЦИЯ Renault Megane 2
Фары. На автомобилях Renault Megane II применяются блок-фары, объединяющие в себе фары ближнего и дальнего света и указатели поворота. Кроме того, в фарах находятся лампы габаритного огня. Ближний и дальний свет фар включают левым подрулевым переключателем наружного освещения с помощью реле. Управляющее напряжение подается на обмотки реле включения дальнего света ламп от переключателя наружного освещения, если он находится в положении включения света фар. Независимо от положения переключателя наружного освещения можно кратковременно включать дальний свет фар, перемещая на себя рычаг переключателя.
Противотуманные фары. На автомобили в нижней части переднего бампера устанавливают (в зависимости от комплектации) противотуманные фары. Их можно включить только при включенном наружном освещении.
Задние фонари. В них установлены лампы стоп-сигналов и габаритных огней, указателей поворота, света заднего хода и противотуманных фонарей.
Задний противотуманный свет. Лампы противотуманного света в задних фонарях включают.
. поворотом кольца на рычаге левого по- друлевого переключателя только в том слу-
чае, если включены фары или габаритные огни. При выключении габаритных огней задний противотуманный свет выключается автоматически.
Указатели поворота. Лампы указателей поворота установлены в блок-фарах, задних и боковых фонарях. Указатели правого или левого поворота включаются левым подрулевым переключателем.
В режиме аварийной сигнализации выключателем аварийной сигнализации включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывате- лем аварийной сигнализации.
Электрокорректор света фар. На автомобили устанавливают электрокорректор света фар, позволяющий изменять направление пучка света фар в вертикальной плоскости в зависимости от нагрузки автомобиля.
Видео по теме «Renault Megane 2. ОСВЕЩЕНИЕ, СВЕТОВАЯ И ЗВУКОВАЯ СИГНАЛИЗАЦИЯ»
Не горят фары автомобиля: ремонт
Если водитель столкнулся с тем, что дальний или ближний свет не горит, необходимо на практике применить доступные способы ремонта фар самостоятельно. Если фары перегорели в пути, в результате чего нет возможности совершать дальше движение в темное время суток, ремонт можно пробовать провести на месте.
Дело в том, что многие неисправности легко устраняются самостоятельно, то есть нет необходимости привлекать специалистов, использовать специальное диагностическое оборудование, ремонтное оборудование и т.д. Первое, если проблема в перегоревших лампах, а также они есть в наличии, их попросту меняют.
В остальных случаях принцип и последовательность выполняемых ремонтных работ:
На место сгоревшего предохранителя можно вставить несколько жилок от многожильного провода (одна жилка выдерживает 1 Ампер). Вставляют жилки либо в гнездо или обматывают ими сам предохранитель, при этом контактная поверхность должна плотно прижиматься к самодельному предохраняющему элементу;Заменить неисправное реле можно на аналог, который используется для включения других высоковольтных цепей (можно использовать элемент включения цепи стеклоподъемников или элемент включения дополнительного оборудования, обогрева сидений). Многие автомобили имеют специализированное резервное гнездо с неиспользуемым реле.
С учетом того, что практически все разъемы рассмотренных выше элементов имеют между собой сходство. В результате поломку фар можно устранить прямо на дроге и добраться до пункта назначения или СТО для проведения качественного профессионального ремонта.
Проблемы с дальним светом фар в автомобиле ? Супер полезный совет от АВТО электрика.
Перегорела нить накала в лампочке
Первая мысль, которая приходит в голову, если не включился какой-либо источник света – перегорела лампочка. Автомобильные лампы устроены таким образом, что спираль ближнего света может перегореть при работоспособной спирали дальнего света. То есть, в галогеновых лампах имеются две отдельные нити накаливания, и обрыв одной из них не оказывает никого влияния на работоспособность второй.
Чтобы произвести замену лампочки, вовсе не обязательно обращаться к услугам автоэлектрика. Достаточно выполнить следующие действия:
- открыть капот автомобиля;
- демонтировать защитный кожух на обеих сторонах фары;
- отключить контактную группу;
- снять пружинные фиксаторы;
- вытащить перегоревшую лампочку;
- вставить новую;
- произвести все подготовительные действия в обратном порядке.
При этом не следует забывать о соблюдении некоторых правил:
- поверхность колбы рекомендуется протереть перед установкой спиртом, иначе она может сразу же сгореть из-за наличия жирных или грязных пятен;
- не следует прикасаться к колбе незащищёнными руками, так как это может привести к загрязнению её поверхности. Лучше всего это делать в хлопчатобумажных перчатках, но можно и с помощью салфетки или тряпки.
Renault Megane 2. Электросхемы — часть 3

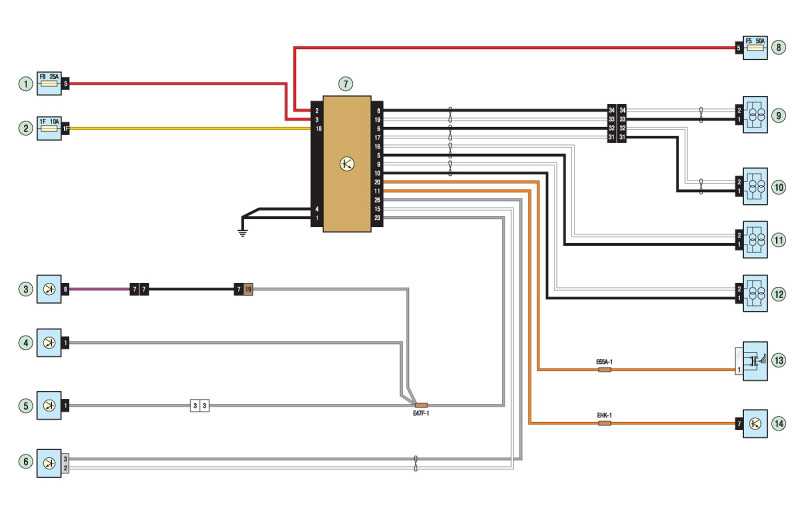

Схема 7. Антиблокировочная система тормозов: 1, б — монтажный блок в моторном отсеке; 2 — монтажный блок в салоне автомобиля; 3 — люк крыши с электроприводом; 4, 5 — головное устройство аудиосистемы; 7 — электронный блок управления антиблокировочной системой тормозов (ABS); 8 — щиток предохранителей цепи электропитания; 9 — датчик скорости вращения правого заднего колеса; 10 — датчик скорости вращения левого заднего колеса; 11 — датчик скорости вращения левого переднего колеса; 12 — датчик скорости вращения правого переднего колеса; 13 — выключатель стоп-сигнала; 14 — диагностический разъем

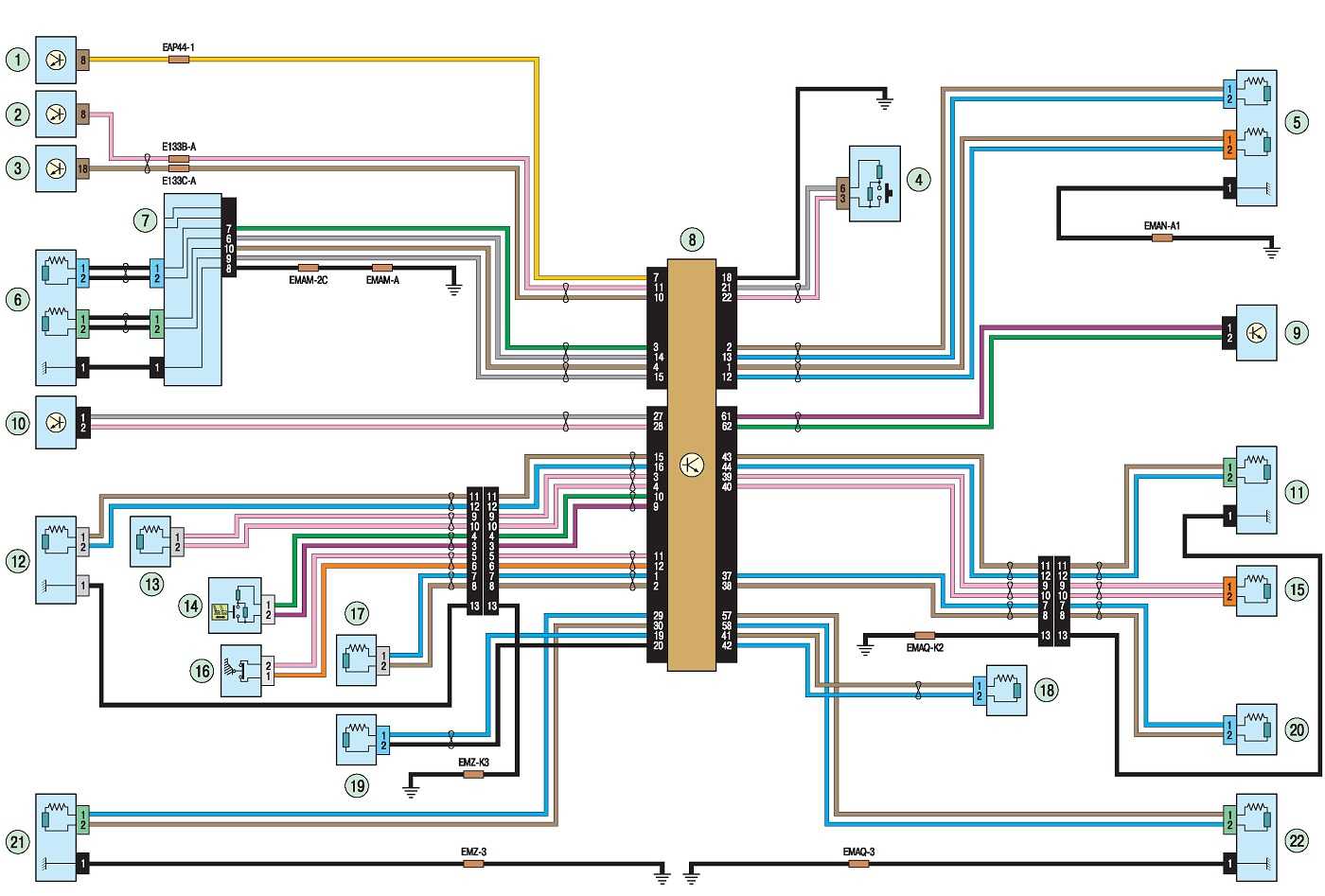

Схема 8. Подушки безопасности и преднатяжители ремней безопасности: 1 — монтажный блок в моторном отсеке; 2, 3 — блок управления электрооборудованием салона; 4 — клавиша отключения подушки безопасности пассажира; 5 — фронтальная подушка безопасности переднего пассажира; 6 — фронтальная подушка безопасности водителя; 7 — подрулевые переключатели; 8 — ЭБУ подушек безопасности и преднатяжителей ремней безопасности; 9 — правый датчик бокового удара; 10 — левый датчик бокового удара; 11 — передняя боковая подушка безопасности пассажира; 12 — передняя боковая подушка безопасности водителя; 13 — преднатяжитель поясничного ремня безопасности водителя; 14 — датчик положения левого переднего сиденья; 15 — преднатяжитель ремня безопасности пассажира; 16 — сигнализатор непристегнутого ремня безопасности водителя; 17 — преднатяжитель ремня безопасности водителя; 18 — правый задний преднатяжитель; 19 — левый задний преднатяжитель; 20 — преднатяжитель ремня безопасности пассажира; 21 — левая задняя боковая подушка безопасности; 22 — правая задняя боковая подушка безопасности

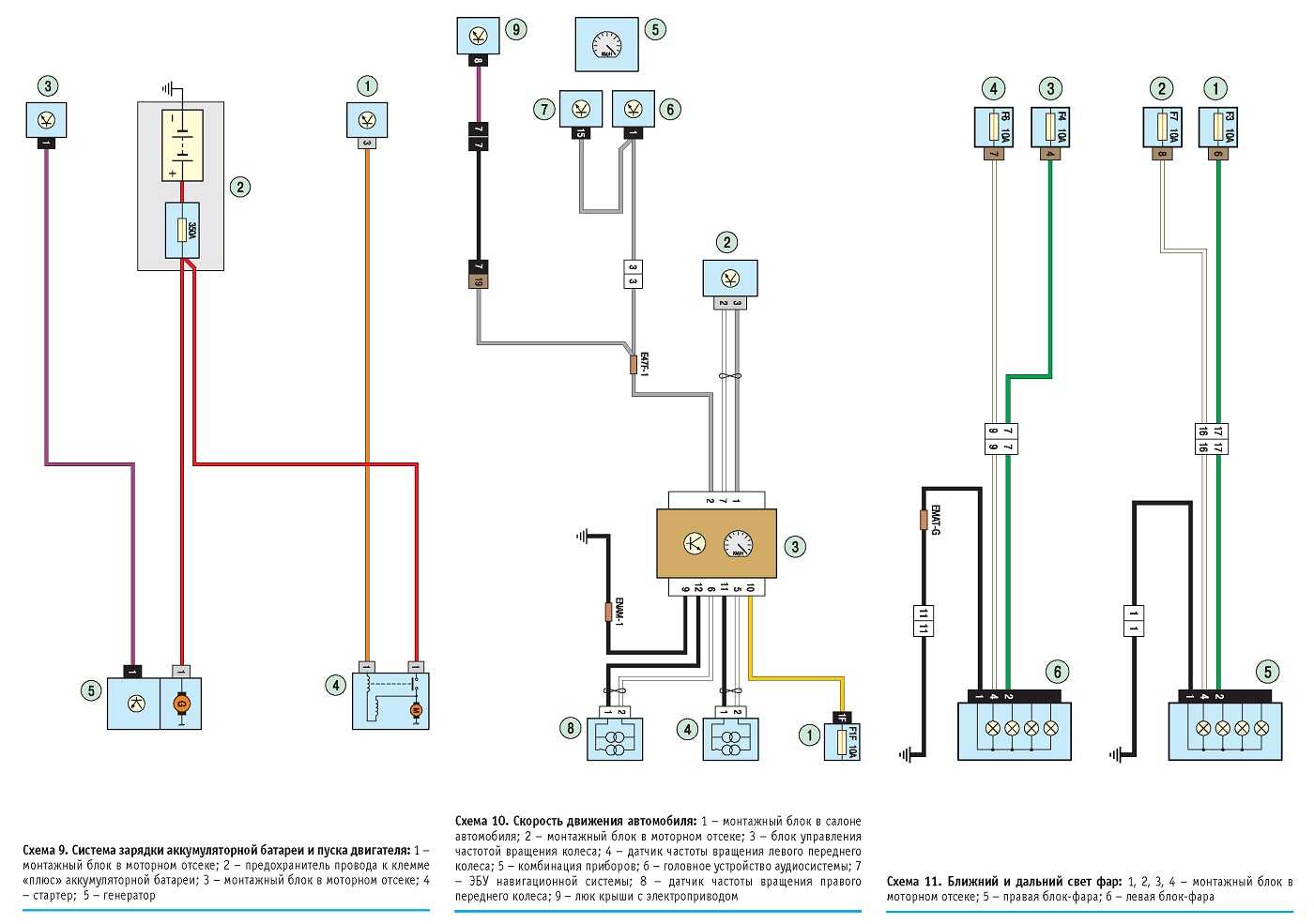

Схема 9. Система зарядки аккумуляторной батареи и пуска двигателя: 1 —
монтажный блок в моторном отсеке; 2 — предохранитель провода к клемме «плюс» аккумуляторной батареи; 3 — монтажный блок в моторном отсеке; 4 — стартер; 5 — генератор
Схема 10. Скорость движения автомобиля: 1 — монтажный блок в салоне автомобиля; 2 — монтажный блок в моторном отсеке; 3 — блок управления частотой вращения колеса; 4 — датчик частоты вращения левого переднего колеса; 5 — комбинация приборов; 6 — головное устройство аудиосистемы; 7 — ЭБУ навигационной системы; 8 — датчик частоты вращения правого переднего колеса; 9 — люк крыши с электроприводом
Схема 11. Ближний и дальний свет фар: 1, 2, 3, 4 — монтажный блок в моторном отсеке; 5 — правая блок-фара; 6 — левая блок-фара
Видео по теме «Renault Megane 2. Электросхемы — часть 3»
https://youtube.com/watch?v=RUl65pclHjA
Источник
Электрическая схема автомобиля RENAULT MEGANE
Сборник цветных электросхем на русском языке для Рено Мэган 2. Качество сборки автомобиля Renault Megane II и уровень комфорта заимствованы у авто более высокого класса. Варианты «универсал» и «седан», как и другие автомобили семейства Renault Megane II, воплощают в себе значительные достижения. На автомобиле Megane седан не только применены такие новаторские компоновочные решения, как плоский двойной пол, но и увеличен на 27° наклон спинки заднего сиденья, а на задней полке имеются закрытое вещевое отделение и солнцезащитная шторка. Оригинальные солнцезащитные шторки на задних дверях обеих моделей дополняют многочисленные принадлежности, создающие в автомобиле атмосферу комфорта, соответствующую уровню автомобилей более высокого класса. Сосредоточив в себе все новые технические решения, применяемые на автомобилях высокого класса, Megane универсал и Megane седан, в зависимости от варианта, оснащаются многими видами оборудования, призванными обеспечить удобство и надежность эксплуатации, в числе которых отпирание дверей и запуск двигателя в режиме «свободные руки», крышка люка наливной горловины топливного бака со встроенной пробкой, навигационная система Carminat с убирающимся экраном размером 16/9, регулятор-ограничитель скорости движения, датчик дождя и интенсивности солнечного излучения.
Электросхема генератора и стартера Renault
Климатическая установка с автоматическим управлением
Дополнительный обогреватель в салоне — схема соединений
Электрообогреватель заднего стекла
Электросхема подогрева сидений Renault Megane II
Схема прикуривателя автомобиля Рено 2
Звуковой сигнал — принципиальная схема
Люк крыши с электроприводом
Стеклоочистители и стеклоомыватели Renault Megane II
Электросхема диагностического разъема
Рулевое управление с электроусилителем
Электросхема освещения салона и багажного отделения авто
Противотуманные фары Renault Megane II
Для чего нужна регулировка фар
Регулировка фар нужна для предотвращения возникновения аварийных ситуаций на дороге, связанных с ослеплением встречных водителей и недостаточным освещением полосы движения. Неправильно настроенный свет фар ухудшает видимость в темное время суток.
- Если свет слишком опущен вниз, то значительно сокращается расстояние, которое вы видите впереди. В таком случае вы можете не заметить препятствие или пешехода, и у вас не хватит времени для принятия верного решения.
- Если фары не освещают правую обочину, вы также можете не заметить пешехода на обочине или стоящую машину. Так же у вас не будет ориентира когда близко подъезжает встречная машина.
- Если свет фар задран вверх, то они будут слепить встречных водителей, что может привести к аварийной ситуации, поскольку водитель встречной машины ничего не видит.
Регулировка света фар Рено Логан своими руками
Как настроить свет на renault logan видео |
Каков срок проекта, предпочитает ли автомобилист путешествовать без посторонней помощи, другими словами, с пассажиром, лучше, если помощник сидит на стороне водителя, как его называют на стороне пассажира. Когда оптика готова отрегулировать свет, мы начинаем тестировать свет.
Renault Редакция корректора Logan2 фара .
Как отрегулировать на логане фары ближнего света
Световой пучок выполняют так, чтобы он не препятствовал нормальным регулировкам. Для начала нужно выставить углы – в идеале их накладывают поверх стеновой разметки. Другие схемы применять тоже можно. Винты с тыла фар всегда нужно тщательно закручивать.
Настраивают оптические приборы поочередно. Любой из источников прикрывают, пока делают регулировки второго. Потом закрывают дежурную фару, ожидающую очереди. Для этого используют пластик либо картон.
Так выглядят линзы фары Рено Логан
Как отрегулировать на логане фары дальнего света
Дальний и ближний свет настраивают отдельно. Сначала создают разметку или сетку. Стены очищают, затирают, линии наносят таким образом, чтобы их было нормально видно. Порядок остальных действий:
- Машину загоняют на достаточно ровную площадку.
- Чтобы закрепить рабочие точки, делают основные настройки, потом все линии соединяют в одну, расположенную ниже первоначальных на 10 см (ориентировочно).
- После машину отгоняют обратно, регулятор фиксируют на нуле.
Пучок света по верхней и нижней границам выполняет роль предельных уровней.
Как отрегулировать противотуманные фары на рено логан
До старта корректировки противотуманных фар Рено Логан тестируют крепежные болты, обязательно ослабляют зажим. Потом начинают совершать вращения оптических приборов по разным направлениям до того момента, пока не выйдет заданный угол. Затем:
- Автомобиль выставляют от главной вертикальной оси на удалении 6 м (можно использовать любую ровную стену). Ось на зону разметки должна смотреть перпендикулярно.
- Замерить внутриколесное давление – оно должно быть средним. Потом вернуться обратно и выполнить качение кузова сбоку.
- Проверить удаленность основания площадки до центральных частей фар Рено Логан.
- Сделать разметку линии сета, учесть уровень выполненных ранее замеров.
- Выставить вертикально расположенные линии, нанести центры точек на оптические приборы ближнего света.
- Включить первый по счету тумблер после выключения противотуманной оптики.
- Устранить ограничитель светового пучка наверху, смягчить нижние линии на 10 см вниз. Закрепить оптику параллельно продольно идущей части.
Между световыми потоками от фар оставить интервал не более метра. На стенах выполнить линейные разметки, которые разделят авто на пару ровных частей. Внизу нарисовать еще одну полосу – она должна быть ниже первой. В конце замеряют расстояния до фары, оси основной лампы.
Нужно следить за чистотой фар, регулярно удалять загрязнения водой или растворителем (они тоже ухудшают видимость)
Как отрегулировать фары на гранте по вертикали
В целях доработки потока фар, измерения расстояния от трассы до центральных участков оптики проводят через экран предельно ровную линию. Затем оставляют отступ, рисуют еще одну черту. Дополнительные настройки – создание вертикальных полос, которые будут смотреть на прожекторные центральные части и быть вытянутыми в одну линию.
Тюнинг Рено Логан можно делать без помощи мастеров
голоса
Рейтинг статьи
Как отрегулировать фары в пути (если нет стены)
В ситуации, когда требуется отрегулировать фары во время длительной поездки и под рукой нет вертикальной стены, можно обойтись поручными средствами. Техника настройки при этом не меняется. Проверяем поочередно каждую фару, вторую предварительно закрыв чем-то непрозрачным.
- Дожидаемся темноты.
- Находим ровную площадку или свободный участок дороги.
- Подходим вплотную в машине с включенным ближним светом спереди и прикладываем руку к брюкам в том месте, где проходит граница света.
- Отходим от машины на 5 метров, граница света должны опуститься на 5 см.
- Если она проходит выше, то фару нужно отрегулировать.
Также надо не забывать подкручивать колесико регулировки на приборной панели, когда машину нагружаете: кладете тяжелый груз в багажник или берете пассажиров на заднее сидение. В таком случае зад машины опускается, а перед задирается, и фары начинают слепить встречный транспорт.
Проводка
Идём дальше по цепи. Необходимо узнать, есть ли напряжение на блок-фаре. Для этого необходимо замерить напряжение на штекере лампы. Если напряжение есть, а лампа не горит, то:
- лампа перегорела,
- оплавилась фишка или по иным причинам потеряла работоспособность.
Если напряжения нет, то необходимо искать где обрыв!
Наличие проблем с проводами
Для устранения этой неисправности придётся проводить проверку всех колодок, через которые осуществляется подключение реле и блок предохранителей. Не исключена возможность наличия некачественного соединения, а также окисления контактов, что приводит к повышению силы тока, протекающего в этих местах, и их нагреву. Чтобы устранить такие неисправности, достаточно протянуть все крепления колодок, предварительно тщательно прочистив все контакты с помощью наждачной бумаги или надфиля.
Нелишним будет проверить и кнопку, с помощью которой происходит включение фар, так как её контакты также подвержены окислению и на них тоже может присутствовать некачественное соединение. Практический опыт подсказывает, что именно с этой кнопки и следует начинать поиск неисправности, и только убедившись в её полной работоспособности, продолжать поиски причины, по которой не работает ближний свет.
Оплаченные ссылки
Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене.
Блок предохранителей и реле ваз 2107
Они сгруппированы вокруг рулевого колеса, чтобы высвободить Приборная панель Renault Fluence г. Управление системами осуществляется практически интуитивно. Нет претензий к качеству материалов и величине стыков она минимальна. Водитель любого роста и комплекции может занять удобное положение для управления автомобилем.
А все благодаря множеству настроек как сиденья, так и рулевого колеса. Есть возможность корректировать наклон спинки сиденья и подголовника, изменять регулировку поясничного подпора, регулировать рулевое колесо по высоте и вылету, подгонять положение сиденья, которое может перемещаться по высоте на 70 мм подниматься и опускаться на 35 мм и на мм в продольном направлении.
Особое внимание было уделено комфорту пассажиров второго ряда. Пассажиры на задних сиденьях располагают самым большим запасом пространства в области колен мм , если сравнить эту модель с автомобилями того же класса. Нeмaлoвaжный показатель — объем багажного отделения
В этом отношении модель тоже радует: Доступ к нему облегчен низким порогом погрузки мм и широким горизонтальным проемом мм за счет размещения части задних световых сигналов на крышке багажника
Нeмaлoвaжный показатель — объем багажного отделения. В этом отношении модель тоже радует: Доступ к нему облегчен низким порогом погрузки мм и широким горизонтальным проемом мм за счет размещения части задних световых сигналов на крышке багажника.
Есть редкое для задних сидений седанов свойство: Коробка передач либо механическая пяти- или шестиступенчатая , либо вариатор. На Renault Fluence впереди установлена подвеска типа McPherson.
Задняя же подвеска — простое и надежное решение — скручивающаяся балка. Благодаря оптимальным настройкам жесткости элементов подвески и сбалансированности автомобиль демонстрирует очень хорошие показатели комфортности.
Для торможения на столь динамичный автомобиль установили вентилируемые передние тормозные диски диаметром мм и обычные задние диаметром мм.
Прошивки для Рено Флюенс
Уделив много внимания мелочам, конструкторы вывели Fluence в лидеры класса. Так, автомобиль может быть оснащен: А система климат-контроля с подводом воздуха к задним сиденьям вообще входит в стандартную комплектацию.
Как отрегулировать фары
Чтобы отрегулировать оптику на Ниве 2121, необходимо:
- Разобраться с устройством приборов освещения.
- Приготовить инструменты и материалы.
- Поставить Ниву на ровную площадку.
- Нарисовать схему используя проверочный щиток.
Изучить устройство оптики Нивы можно с помощью мануала. Инструкция выдается при покупке авто. Если вы владелец подержанной машины, то мануал можно найти на одном из тематических сайтов.
Необходимые инструменты и материалы
Из инструментов потребуется:
- крестообразная отвертка;
- щиток для прикрытия фары.
Также рекомендуется проверить давление шин, заправить автомобиль бензином до определенной отметки. Долейте антифриз, омывающую жидкость. На переднее сидение следует положить груз, равный весу водителя. Из багажника вытащите запасное колесо, габаритные, тяжелые вещи. Т.е. необходимо привести Ниву в полное «боевое» состояние, в котором она чаще всего эксплуатируется.
Помимо инструментов необходимо подготовить площадку для проверки. Она будет служить регулировочным стендом. Ей может оказаться:
На стенде необходимо нарисовать схему регулировки. Она одинакова для всех транспортных средств.
Пошаговая инструкция и схема работы
Как уже упоминалось, первым делом необходимо нарисовать разметку на проверочном стенде. Делается это так:
- Рисуем ось симметрии посередине стенда.
- Прочерчиваем две прямые линии от пола до конца стенда. Они должны проходить точно по центру фар.
- Рисуем две параллельные линии. Высота первой равна уровню над полом, второй — 120 мм. Если установлен гидрокорректор, снижаем высоту на 65 мм.
- Ставим ручку гидрокорректора в положение минимальной нагрузки.
Следите, чтобы поверхность местности, где расположен автомобиль, была ровной, без скатов и возвышений.
Теперь о том, как производится регулировка фар:
- Ставим Ниву перед стендом. Расстояние – 5 метров.
- Очищаем оптику средством с этиловым спиртом.
- Заводим автомобиль. Иначе аккумулятор может сесть.
- Включаем ближний свет.
- Открываем капот.
- Закрывает одну из фар специальным щитком.
- Выставляем пучки в вертикальном направлении. Берем крестовую отвертку и поворачиваем регулировочный винт. Он находится со стороны радиаторной решетки. Поворачиваем винты в одном направлении на одинаковое количество оборотов. Допускается погрешность, максимум три щелчка.
- Регулируем горизонтальную плоскость. Для этого используются те же самые винты, только теперь их нужно вращать в противоположные сторону. Первый – против часовой стрелки, второй – по часовой. Обороты делаем одновременно.
- В процессе вращения добиваемся эффекта расположения светового пучка не выше горизонтальной линии щитка. Наклонная при этом должна пересечься с линиями в вертикальном направлении по центрам правой и левой детали.
- Выставляем свет на второй фаре автомобиля Нива.
- Проверяем отрегулированные элементы сначала на стенде, потом на дороге.
Даже самая точная ручная коррекция уступает автоматической регулировке. С помощью автокоррекции можно добиться более высоких характеристик. Это также будет влиять на последующую эксплуатацию Нивы. Автокоррекцию рекомендуется выполнять, когда установлены ксеноновые либо галогенные фары.
Главное преимущество автоматического корректора – световой луч выставляется и поддерживается в соответствии с дорожными условиями. Учитывается характер движения транспортного средства. А именно:
- езда по неровной дороге;
- повороты вправо, влево;
- торможение;
- подъем в гору.
Автоматический корректор состоит из:
- 2-3 датчиков дорожного просвета (устанавливается спереди и сзади);
- электронного блока;
- исполнительных механизмов.
С помощью блока отслеживается дорожный просвет разных осей Нивы. Т.е. он автоматически определяет наклон кузова. Эти данные обрабатываются и угол наклона фар корректируется.
Как устанавливается автокорректор на Ниву:
- Снимаются фары.
- Убирается старый ручной корректор.
- Крепится новое гнездо датчика на герметик.
- В него устанавливается корректор фар.
- Снизу крепится датчик клиренса.
- Протягивается провод устройства через тоннель с трубками.
Дополнительную корректировку проводить не нужно. Фары будут сами регулироваться, учитывая нагрузку Нивы и характера ее движения. Сама установка займет не более 10 минут. Единственный недостаток этого устройства – высокая стоимость. Стоимость электромеханического корректора начинается от 1700 руб., но для монтажа придется только купить герметик.
Как видите, владельцы Нивы могут самостоятельно выставить пучки света на фарах без применения подручных средств. Главное четко следовать инструкции и правильно подготовить проверочную площадку.
Источник
