Осуществляем установку своими руками
Установка и замена базовой комплектации медиа системы Рено Меган 2, независимо от комплектации GPS-приемником, сабвуфером или другими дополнительными опциями, довольно проста в отличие от первичного мнения о его трудностях
Очень важно детально изучить, идущую в комплекте инструкцию по монтажу. Именно инструкция вам позволит детально все понять. Данный аспект позволит быстро выполнить установку аудиосистемы и даст возможность настроить ее работу корректно
В самом начале следует посветить время изучению теоретических моментов. Это позволит понять, где размещены базовые элементы кабелей для подсоединения колонок, а также штекер и адаптер. Штекер подключается в разъем в корпусной части. В этом вам как раз и поможет инструкция
Данный аспект позволит быстро выполнить установку аудиосистемы и даст возможность настроить ее работу корректно. В самом начале следует посветить время изучению теоретических моментов. Это позволит понять, где размещены базовые элементы кабелей для подсоединения колонок, а также штекер и адаптер. Штекер подключается в разъем в корпусной части. В этом вам как раз и поможет инструкция.
Все детали, требуемые для функционирования экрана, лампочек, GPS и кнопок управления медиа-системой на рулевом колесе, уже предусмотрены в машине. Автоконцерн, выпускающий Рено Меган 2, оборудовал машину всем необходимым и провел даже проводку для подключения. Поэтому штатная магнитола устанавливается без каких-либо проблем.
Теперь задача мастера – правильно провести разблокировку магнитолы, чтобы не допустить сбоев при ее работе. Для этого потребуется код магнитолы. Для этого, аудиосистема подсоединяется напрямую либо с применением адаптера.
Вначале снимается лицевая часть, которая размещена на центральной панели. Это позволит выполнить подсоединение, замену и ремонт автомагнитолы Рено Меган 2 и ее составных элементов: индикаторов, органов управления и USB-входа. Действия выполняются острым ножом или отверткой. После, из глубины панели извлекается корпус магнитолы и отключается шина, которая уже имеет верную распиновку проводных жил, которые идут к колонкам, сабвуферу или антенне. Можно использовать адаптер, если требуется. Штатная магнитола практически установлена, после проведения данных манипуляций.
Шина имеет кабеля, которые отвечают за работоспособность GPS, кнопок управления в рулевой части и USB, в случае внебазового оборудования. При подсоединении нового устройства шина втыкается в корпус и все монтируется в штатные места для дальнейшей разблокировки с помощью кода. Код магнитолы вам потребуется обязательно.
Жилы, идущие к колонкам, размещаются в нишах. На хетчбэке Рено Меган 2 по сравнению с седаном не предусмотрены базовые места для колонок на задней полке, поэтому на хетчбэке по определению функционировать может лишь четыре динамика. Каждый вмонтирован в одну дверь. Штатная магнитола как раз работает с этими динамиками.
Реле Меган 2
Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.
Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.
Топливный насос
Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.
Реле стартера
Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.
Реле дворников
Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.
Реле стеклоподъемника
Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.
Стеклоочиститель
Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.
Платформа, салон и кузов авто
Машина, выпущенная, как раз в 2008 год, имеет существенные качественные отличия от ряда аналогов благодаря отличной платформе от Nissan, прекрасной ходовой частью, обеспечивающей мягкость поездки и надежной шумоизоляцией, несмотря на 10 лет со дня выпуска. Хотя подвеска чуть жестковатее, чем хотелось, но прекрасно адаптирована для отечественных дорожных условий и не возникает никакого дискомфорта. Бытует мнение у водителей, что машина имеет маленький дорожный просвет и жестковатый руль, что особенно чувствуется на плохих дорогах. На устойчивость машины положительно влияет ABS-система. Это больше заметно, конечно же, в дождливую погоду.
В салоне Рено Меган 2 предусмотрено несколько ниш для хранения «мелочи», обить в износостойкий материал с пластиковыми элементами, установлены комфортные кресла с надежной боковой поддержкой. Для загородных поездок имеется вместительный багажник.
Машина в кузове седан и хэтчбек подойдет и для новичков, и для профи. Для первой группы важна несложность функционала, а для водителей со стажем предпочтительнее хорошие эксплуатационные качества и надежность, технические характеристики.
Многие автомобилисты сошлись во мнении об отличных эксплуатационных параметрах второго поколения Меганов.
Кузов, салон, электрика
В плане антикоррозионной защиты к этому авто претензий было мало. Большинство панелей покрыты слоем цинка, крылья и пол в багажнике и вовсе – полипропиленовые.
Но не стоит радоваться раньше времени. В точности, как это наблюдалось у ранних моделей Jeep Grand Cherokee 3 поколения, проржаветь могут колёсные арки, с которых стёрлась краска. А ещё отклеиваются от стёкол уплотнители. Кстати, о стёклах. Несколько лет назад Рено отзывали крупную партию машин. У них заднее стекло могло запросто лопнуть. Вот так, просто, само по себе.
Ещё веселее с седанами. У них вспучивается на морозе крыша. Причина банальная – термошумоизоляция от холода деформируется. А она настолько прочно крепится к металлу, что гнёт его. Проблему решили только в 2007. Так что можно встретить немало машин после ремонта крыши, которые пережили подобный инцидент.
Электрика очень плохо переносит сырость. Рассеиватель оплавляется, контакты фонарей окисляются. Блоки розжига ксенонок, стоящие в среднем 200 евро, отказывают на ура. А ещё плохо защищены электроприводы стёкол на дверях. При цене в 300 евро, они запросто могут сломаться от влаги. Да и кнопки, которые используются для управления ими, тоже сложно назвать надёжными.
Далее на повестке дня климат-контроль. Дохнет, чаще всего, вентилятор, ценой в 250 евро, а также чуть менее дорогой (180 евро), его блок управления. После 100 тысяч км начинает клинить компрессор кондиционера. А вот он уже обойдётся в 900 евро.
Рекомендуемая статья: Панель приборов ВАЗ 2114 выглядит великолепно и почти не ломается
Первые несколько лет безбожно глючила аудиосистема. К примеру, мог не гаснуть дисплей, даже после того, как зажигание уже выключено.
Ещё одна проблема – сбой в работе сигнала о неисправности подушки безопасности. Он мог включаться без видимой причины. Нужно было лезть под водительское кресло, проверять там электроразъём.
Плохой сигнал, если на 100 тысячах у вас при повороте руля появляются щелчки. Вот это печальный знак. Скорее всего у вас полетел блок подрулевых переключателей. Новый стоит примерно 250 евро.
Дабы избежать серьёзных проблем, ежегодно следует прочищать водостоки под ветровым стеклом. Иначе в салоне будет много воды, которая запросто испортит термошумоизоляцию на моторном щите. Да и трапецию дворников придётся заменить. А она обойдётся в 400 евро.
Ещё меньше любят влагу находящиеся под капотом разъёмы. Электропроводка может накрыться, если вы решите хорошенько помыть двигатель.
Катушки зажигания следует обработать смазкой там, где идёт соедениение со свечами. Раньше на машины первого поколения, да и на второе, выпущенное до 2006 ставили французские «Sagem». И это была головная боль. Выбрасывать их приходилось часто. А вот после их замены на Beru и Denso всё стало намного проще. Эти две катушки почти вечные.
Какие комплектации представлены на Рено Меган 2
Оснащена Рено Меган 2 на хорошем уровне. Хотя машине уже более 10 лет, но она по праву заслуживает уважения из-за солидного пакета технического оснащения и надежной механики, которая немного лучше не убиваемого варианта на ВАЗе.
Вариации компоновки данной модели:
- Authentique имела мотор в 1,4 литра (МКПП) и двигатель с объёмом 1,6 л как для МКПП, так и для автомата. Исполнения: хетчбэк, универсал и седан, 6 AirBag (после 2002 – лишь две), возможность установки климат-контроля.
- Authentique plus, упрощенный вариант базовой модели с 2006 года, исполнение кузова – седан, шесть подушек безопасности.
- На Expression устанавливался мотор 1,6 л и 2 л в исполнении универсал и хетчбэк, а также седна. Имел стеклоподъемники, регулируемые электроникой зеркала, сплит-систему.
- Privilege (1.6 и 2.0) в виде лишь седана, обивка выполнена из кожи внутри, ручки хромированы;
- Dynamique (1.6 и 2.0) вариант только хетчбэк, отделка салона — кожа, хромовые ручки
В небольшом количестве вышли следующие партии:
- Sportway на основе Authentique в 2005 году в виде седана, опционально ставился кондиционер;
- Extremе и Extremе II на основе Expression выпуск в 2007 году;
- в 2007 году компоновка Authentique облегчилась;
- в 2008 году появились на свет вариации Comfort и Business.
Как решить возможные проблемы
Обычно при установлении проблемы сразу первая мысль, которая посещает, — это ремонт автомагнитолы или же покупка новой. Но на самом деле ситуация может быть решена более простыми способами, которые не столь затратны физически и умственно.
Обычно выходит из строя USB порт – это наиболее распространенная болезнь автомагнитол Рено.
Прежде чем бежать с аудиосистемой в ремонтную мастерскую, следует прочистить порт от пылевых наслоений. Такая процедура в большинстве реанимирует USB-вход и позволяет считывать информацию с флэшки. А светящийся индикатор на корпусе устройства является подтверждением того что все в порядке.
Для чистки порта не следует использовать химически активные вещества, ацетон и воду. Просто смачивается ватная палочка в спиртовом растворе и легко проводится по стенкам входа. Не следует удивляться загрязнению палочки после процедуры. Ведь несколько лет эксплуатации накапливают значительное количество пыли. Мероприятия по очистке USB-входа для Рено Меган 3 выполняются не менее, чем 1 раз в 6 месяцев. Это снизит вероятность ремонта. Другой существенный недочет, который появляется при замене автомагнитолы Renault Megane или же после ее ремонта – неработоспособность одной или нескольких колонок несмотря на активацию кодом. В случае визуального соответствия подключения, работающих лампочек и корректного ввода кода, звук должен передаваться нормально. Почему же тогда возникает проблема?
В этой ситуации наиболее часто ремонт и дополнительные траты не нужны. Обычно можно обойтись заменой клеммы на проводе динамика – это худший вариант. Она и является источником подобных неисправностей. Со временем контакт окисляется, что препятствует корректной передаче сигнала. Зачистка клемм – основной выход и проблема устраняется.
Электрика
Как снять аккумулятор Рено Меган 2Как заменить батарейку в брелке Renault Мегане 2Поменять батарейку в ключе Рено Мегана 2Замена батарейки в пульте Renault Мегане 2Поменять блок предохранителей Renault Меган 2Как заменить втягивающее реле Renault Megane 2 своими рукамиКак поменять габаритную лампу Renault Мегане 2 своими рукамиЗамена заднего фонаря Renault Меган 2 своими рукамиСнять заднюю фару Рено Мегане 2Как заменить замок зажигания Рено Megane 2Замена катушки зажигания Рено Мегане 2 своими рукамиКак снять кнопку стеклоподъемника Рено Мегана 2Как заменить лампу ближнего света Renault Мегана 2Как заменить лампу в бардачке Renault Мегане 2Поменять лампу в габаритах Рено Мегана 2Как поменять лампу в дальний свет Renault Megane 2 своими рукамиКак поменять лампу в задний ход Renault Меган 2Как поменять лампу в поворотниках Рено Megane 2 своими рукамиКак поменять лампу в приборной панели Рено Меган 2 своими рукамиКак поменять лампу в противотуманных фарах Рено Мегана 2Как поменять лампу в ПТФ Renault Megane 2 своими рукамиЗаменить лампу в фарах Renault Мегана 2Поменять лампу освещения салона Рено Меган 2 своими рукамиКак заменить лампу стоп сигнала Рено Мегане 2Заменить лампы задних фонарей Рено Мегане 2Снять левую фару Рено Меган 2Как снять моторчик стеклоподъемника Renault Megane 2Снятие передней фары Рено Мегане 2 своими рукамиКак снять правую фару Рено Меган 2Поменять предохранители Renault Megane 2Замена предохранителя прикуривателя Рено Мегане 2Установка противотуманных ламп Renault Мегана 2Заменить реле поворотов Renault Megane 2 своими рукамиКак поменять реле стартера Рено Megane 2Как поменять реле стеклоочистителя Renault Мегана 2 своими рукамиРемонт свечей зажигания Renault Мегане 2 своими рукамиКак поменять щетки генератора Renault Мегана 2 своими рукамиСхема акпп Renault Меган 2 своими рукамиЭлектросхема акустической системы Renault Megane 2Электросхема бензонасоса Рено Мегана 2Электросхема блока предохранителей Renault Мегана 2Схема блока управления двигателем Renault Мегана 2Электросхема вентилятора охлаждения Рено Мегана 2 своими рукамиЭлектросхема включения бензонасоса Рено Megane 2Электросхема включения вентилятора охлаждения Renault Мегане 2Электросхема включения кондиционера Рено Мегана 2Электросхема включения переднего моста Рено Megane 2 своими рукамиЭлектросхема включения стартера Рено Мегана 2Электросхема включения фар Renault Мегана 2Электросхема генератора Renault Мегане 2 своими рукамиЭлектросхема датчика давления масла Renault Megane 2Электросхема датчика кислорода Renault Мегана 2Электросхема датчика охлаждающей жидкости Рено Мегана 2Электросхема датчика скорости Renault Мегана 2Электросхема датчика температуры Renault Мегана 2Электросхема датчика уровня топлива Рено Мегана 2Электросхема двигателя Renault Megane 2Схема дворников Renault Меган 2Схема зажигания Renault Мегана 2 своими рукамиЭлектросхема замка зажигания Renault Мегане 2 своими рукамиЭлектросхема звукового сигнала Рено Мегана 2Электросхема инжектора Рено Megane 2Электросхема карбюратора Renault Megane 2Электросхема корректора фар Renault Megane 2 своими рукамиЭлектросхема освещения салона Рено Мегана 2 своими рукамиЭлектросхема отопителя Рено Мегане 2Электросхема охлаждения двигателя Рено Мегана 2 своими рукамиСхема панели приборов Renault Мегана 2Схема передних фар Рено Megane 2Электросхема печки Renault Megane 2 своими рукамиСхема приборной панели Renault Megane 2Электросхема проводки Рено Меган 2Электросхема противотуманных фар Renault Мегане 2 своими рукамиЭлектросхема реле бензонасоса Renault Мегана 2Электросхема реле давления Рено Мегане 2Электросхема реле поворотов Renault Мегане 2Схема реле регулятора Renault Мегана 2Электросхема реле стартера Рено Megane 2 своими рукамиЭлектросхема системы впрыска Renault Megane 2Электросхема системы зажигания Рено Мегане 2 своими рукамиЭлектросхема системы кондиционирования Renault Мегана 2 своими рукамиЭлектросхема системы охлаждения Renault Мегана 2Электросхема системы управления двигателем Renault Мегана 2Электросхема стартера Renault Megane 2Электросхема стеклоочистителя Renault Megane 2 своими рукамиЭлектросхема стеклоподъемников Рено Меган 2Электросхема стоп сигналов Renault Мегана 2 своими рукамиЭлектросхема топливного насоса Рено Мегане 2Электросхема топливной системы Рено Megane 2 своими рукамиЭлектросхема тормозной системы Renault Мегана 2Электросхема центрального замка Рено Megane 2Электросхема щитка приборов Renault Меган 2Электросхема эбу Рено Megane 2Коды ошибок Рено Мегана 2
Световая индикация
На приборном щитке Рено Меган располагаются световые датчики, сигнализирующие о возможной неисправности отдельных систем автомобиля или нарушении условий эксплуатации.
Перечень датчиков световой индикации
- Лампа, сигнализирующая о минимуме топлива. При работающем двигателе сигнал должен исчезнуть. Светящийся датчик — сигнал о том, что топлива остается на 70 км;
- Индикатор неисправности антиблокировочной тормозной системы. Тормоза в целом сохраняют работоспособность;
- Индикатор состояния подушки безопасности. Свечения при заведенном двигателе быть не должно;
- Индикатор безопасного выхлопа – указывает на превышение вредных веществ в отработанных газах. Мигание свидетельствует о небрежной манере езды водителя. Свечение – о возможных неисправностях системы снижения токсичности.
Несколько сигнальных устройств Рено Меган соединены с лампой STOP, расположенной в нижней части приборной доски. Включением этого сигнала бортовая система предупреждает шофера о грубом нарушении режима вождения или наличии критических неисправностей. К таким приборам относятся:
- индикатор работы АКБ;
- индикатор нижней границы давления масла;
- индикатор тормозной системы;
- датчик температуры ОЖ.
Еще одним предупреждающим сигналом, свидетельствующим о необходимости срочного ремонта, является окно SERVIS: однако его появление не является признаком экстренной остановки.
Монитор бортового компьютера – дополнительный высокоинформативный девайс Рено Меган. Его сообщения дополняют и детализируют сигналы, отображаемые другими устройствами приборного щитка.
Тормозная система
- Как поменять бачок тормозной жидкости Рено Мегане 2
- Как поменять блок абс Renault Megane 2 своими руками
- Как поменять датчик абс Рено Megane 2 своими руками
- Поменять задние тормозные диски Рено Мегана 2
- Как поменять задние тормозные колодки Renault Megane 2
- Установка колодок ручника Рено Megane 2 своими руками
- Замена передних тормозных дисков Renault Меган 2
- Ремонт передних тормозных колодок Рено Megane 2
- Как заменить ручник Рено Мегана 2 своими руками
- Поменять тормозной цилиндр Renault Мегане 2 своими руками
- Как поменять тормозную жидкость Рено Мегана 2 своими руками
- Установка тормозных трубок Renault Мегана 2
- Замена тормозных шлангов Renault Меган 2 своими руками
- Установка троса ручника Renault Megane 2
- Как поменять трос ручного тормоза Рено Мегане 2
Когда проводить техническое обслуживание
ТО обязаны проходить все машины Рено Меган 2, прошедшие возрастной рубеж в 7 лет. Обслуживание оправдывает себя, хотя оно и недешёвое. После диагностики перед приобретением, следует выполнять осмотр и обслуживание каждые 10000-15000км. Согласно отзывам, автолюбителей может ожидать покупка следующих комплектующих. Через 20000 км устанавливаются новые тяги стабилизаторов, рулевые рычаги меняются каждые 35000, рейка рулевая прослужит 85000, шаровые не выдерживают более 20000. В тоже время стойки спереди, учитывая передний привод, можно заменить аж через 100000-180000 км. Данная статистика по замене расходников средняя. Поэтому, можно говорить о неплохом моторесурсе второго Мегана. Срок службы Renault Megane 2 можно продлить, если применять фирменную автохимию и проходить своевременно ТО.
При этом, конструкция кузова Рено Меган 2 создает ряд неудобств при проведении ремонтных работ, поэтому новичкам при выполнении данной процедуры без автосервиса не обойтись. Renault Megane 2 имеет особую функцию – фазорегулятор. Поломка данной запчасти сулит владельцу Мегана большим количеством неприятностей. Машина перестает заводиться нормально. Установка нового фазорегулятора проводиться только в блоке с роликами ремнем ГРМ.
Отзывы говорят в пользу нормального обращения с Рено, как и с другими машинами. Требуется своевременность при ремонте и правильная эксплуатация. Если сервис выполняют специалисты, то авто уверенно показывает себя на трассе, отзывчиво на действия водителя и неприхотлив.
Коммутационный блок Рено Меган 2
Данный блок находится в левой части подкапотного пространства и закрыт защитной крышкой.
В зависимости от комплектации автомобиля сняв защитную крышку сможете сразу заменить нужный предохранитель. В некоторых комплектациях понадобится еще разобрать некоторые детали:
- снимаем аккумулятор и откручиваем крепления с его подставки, добираемся к ЭБУ.
- откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
- в самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.
Схема блока предохранителей под капотом Рено Меган 2 вариант 1
Описание
| 1 | 7,5А Лампа габаритного огня левой блок-фары, прикуриватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондиционирования) и вентиляции |
| 2 | 10А Лампа дальнего света левой блок-фары |
| 3 | 10А Лампа дальнего света правой блок-фары |
| 4 | 10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары |
| 5 | 10А Лампа ближнего света левой блок-фары, электродвигатель корректора левой блок-фары |
| 6 | 20А Лампы противотуманных фар |
| 7 | 7,5А Лампа ближнего света правой блок-фары, правый габарит, индикатор положения селектора автоматической коробки передач, блок управления стекло подъемниками всех дверей |
| 8 | 15А Запорный электро механизм противоугонного устройства рулевой колонки |
| 9 | 5А Модуль подушки безопасности водителя, электро усилитель рулевого управления |
| 10 | 7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем |
| 11 | 5А Электро механизм противоугонного устройства рулевой колонки |
| 12 | 5А Автоматическая коробка передач |
| 13 | 10А Блок управления системой питания сжиженным газом |
| 14 | 10А Лампы света заднего хода |
| 15 | 20А Реле электромагнитного клапана системы питания сжиженным газом |
| 16 | 10А Электромагнитная муфта компрессора кондиционера |
| 17 | 10А Резерв |
| 18 | 40А Электро вентилятор системы охлаждения двигателя |
| 19 | 25А Блок управления ABS |
| 20 | 30А Обогрев стекла двери задка |
| 21 | 25А Реле стартера |
| 22 | 25А Электродвигатель стеклоочистителя ветрового окна |
| 23 | 25А Резерв |
Схема блока предохранителей под капотом Рено Меган 2 вариант 2
Описание
| 1 | 10А Предохранитель правых ламп габаритного света (172-226) — выключатель регулятора-ограничителя скорости движения (1081)- выключатель системы стабилизации траектории движения (1106) — указателя положения рычага селектора АКП (1129)- выключатель обогрева левого сиденья (1514) — выключатель обогрева правого сиденья (1513) — выключателя жесткой складной крыши |
| 2 | 10А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) — прикуривателя (101) — выключателей электро замков дверей и аварийной сигнализации (1391)- переключателя корректора фар (1390)- панели управления климатической установкой (319) — аудиосистемы (281) — многофункционального дисплея (653) — центрального электронного коммуникационного блока |
| 3 | 10А Предохранитель правой фары (ближний сеет) (226) — датчика высоты задней части кузова (1372) — датчика высоты передней части кузова(1373) — переключателя корректора фар (1360) — электродвигателя корректора правой фары (538) |
| 4 | 10А Предохранитель левой фары (ближний свет) (227)- электродвигателя корректора левой фары (537) |
| 5 | 20А Предохранитель правой и левей противотуманных фар (176-177) |
| 6 | 10А Предохранитель левой фары (дальний свет) |
| 7 | 10А Предохранитель правой фары (дальний свет) |
| 8 | 25А Предохранитель ЭБУ АБС (113) или системы стабилизации траектории движения (1094) |
| 9 | 25А Электродвигателя очистителя ветрового стекла |
| 10 | 5А Предохранитель цепи «+» после замка зажигания на подушки безопасности и электро усилитель рулевого управления (756-1232) |
| 11 | 15А Предохранитель электро замка рулевой колонки |
| 12 | Резерв |
| 13 | Резерв |
| 14 | 15А Системы впрыска, Реле защиты |
| 15 | 10А Резерв |
| 16 | 5А АКП |
| 17 | 7,5А Предохранитель ‘+» после замка зажигания в салоне: указателе положения рычага селектора (1128) — переключатель режимов переключения передач АКП (129) — выключателе регулятора- ограничителя скорости движения (1081) — органы управления инструктора на учебном автомобиле (459) — блок предохранителей и реле в салоне (260) — реле дополнительного подогрева 1 (1067) — реле дополнительного подогрева 2 (1088)- разъем диагностики (225)- микрофон гарнитуры ‘ свободные |
| 18 | 5А Электро замок рулевой колонки |
| 19 | 10А Лампы заднего хода |
| 20 | 20А Реле подогрева топлива |
| 21 | 15А Насос омывателя топлива |
| 22 | 10А Муфта компрессора кондиционера |
| 23 | 30А Элементы обогрева заднего стекла |
Основные ошибки Рено Меган 2
Кроме сообщений об ошибках бортового компьютера при диагностике системы Меган 2 могут возникать ошибки на приборной панели. Чтобы узнать, почему они возникают и как их исправить, давайте рассмотрим их подробнее.
Braking fault
(Ссылка на источник фото)
Практически каждый владелец Renault Megane 2 сталкивался с ошибкой отказа тормозов. Также одновременно загорелся индикатор СТОП и восклицательный знак на спидометре. Также в разных ситуациях ошибка проявлялась по-разному: то появлялась, то исчезала сразу, запаздывала, постоянно высвечивалась при работающем двигателе. При этом в памяти он вообще не хранился.
Согласно инструкции производителя, эта ошибка высвечивается при неисправности тормозного механизма: при износе тормозных колодок или дисков, низком уровне тормозной жидкости и т д. После устранения неисправности она должна исчезнуть, если она обнаружена не связано с повреждением датчиков, проводки, окислением контактов в аккумуляторе или цепи. Чаще всего проблема заключается в низком уровне тормозной жидкости Меган 2.
Electronic fault
(Ссылка на источник фото)
Ошибка отказа электроники Рено Меган 2 указывает на неисправность в электронной системе. В основном это происходит при неисправности педали тормоза, когда не работают стоп-сигналы. Из практики известно, что это может быть связано со слабым контактом предохранителя на клемме аккумулятора, от которого питается электронный блок управления.
Предохранитель изготовлен из хрупкого материала, поэтому часто выходит из строя. При этом блокируется зажигание, работа топливного насоса, в редких случаях — стартера. В результате возникают проблемы с запуском двигателя Меган 2.

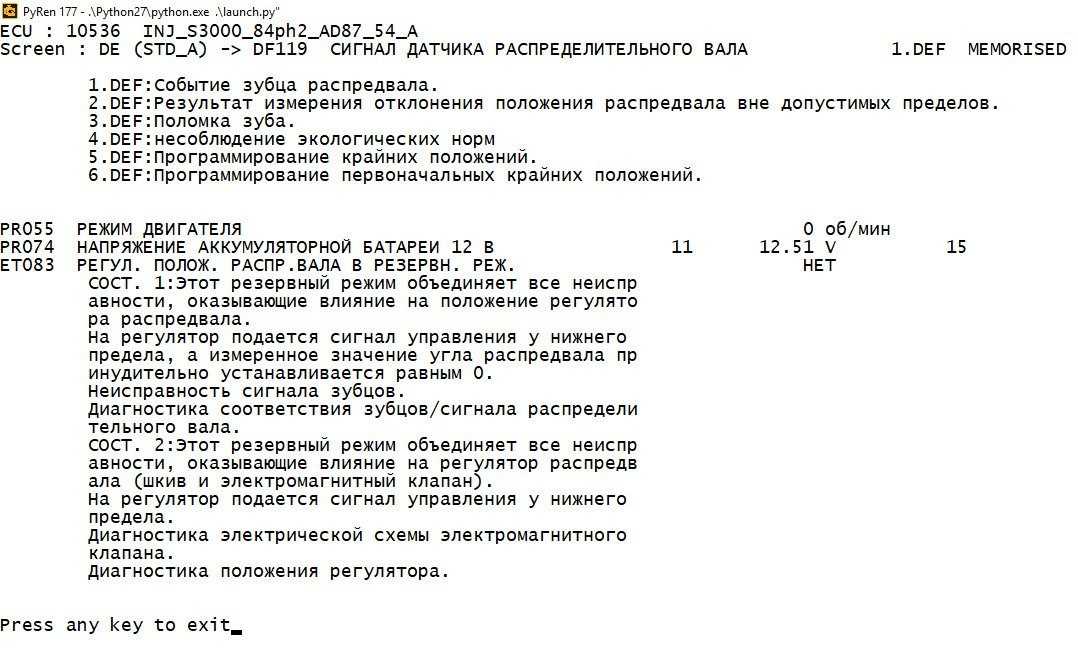

DF119
Ошибка df119 свидетельствует о проблемах с датчиком положения распредвала или обрыве цепи. Чтобы его снять, снимите датчик, расположенный возле правой катушки зажигания, и проверьте сопротивление.
Берем мультиметр и измеряем сопротивление между контактами 1 (масса), 2 (сигнал) и 3 (напряжение). Стандартное сопротивление между 1-2 и 1-3 должно быть больше 100 кОм, между 2-3 — 10250 Ом +/- 512,5 Ом. Если значения прибора показывают меньше нормы, то датчик Меган 2 неисправен и нуждается в замене.
- 1-3 — более 148 кОм;
- 1-2 — более 135 кОм;
- 2-3 — 5630 Ом.
Если показатели совпадают, установите датчик. После установки не забудьте удалить ошибку Megan 2. Для этого рекомендуется использовать соединение PyRen + ELM327 v1.5. В окне настроек под параметром K-line поставьте галочку -si и введите ключ -vv в поле Other options.
Далее в выводе ошибок находим нужную и удаляем.
Нажмите, чтобы увеличить
В завершение стоит сделать так, чтобы она больше не появлялась. Для этого заводим двигатель Рено Меган 2 и пробуем ездить. Если все в порядке, переподключите устройство и убедитесь, что ошибка устранена.
Check injection
Проверить впрыск – это ошибка, связанная с системой впрыска и возможным повреждением дроссельной заслонки и ее разъема. Поломка сопровождается плавающими оборотами регулятора холостого хода Меган 2.
DF080
Часто ошибка df080 возникает после df119 и указывает на выход из строя клапана фазорегулятора, который имеет мелкую сетку, состоящую из 4-х частей. Если один из них обрывается и попадает в клапан, происходит его засорение, в результате чего он выходит из строя. Это часто происходит при замене соседних деталей или чистке фазера. Процесс его замены на автомобилях Рено Меган 2 не сложный, поэтому с ним справится даже новичок.
(Ссылка на источник фото)
Low battery
(Ссылка на источник фото)
Ошибка низкого заряда батареи на приборной панели Рено Меган 2 свидетельствует о низком уровне заряда батареи. Если при этом загорается Стоп, а также значок аккумулятора после запуска двигателя, то причина в повреждении реле регулятора напряжения в генераторе.
Обычно эта ошибка устраняется заменой регулятора:
Исключаем контакты с аккумулятором Меган 2.

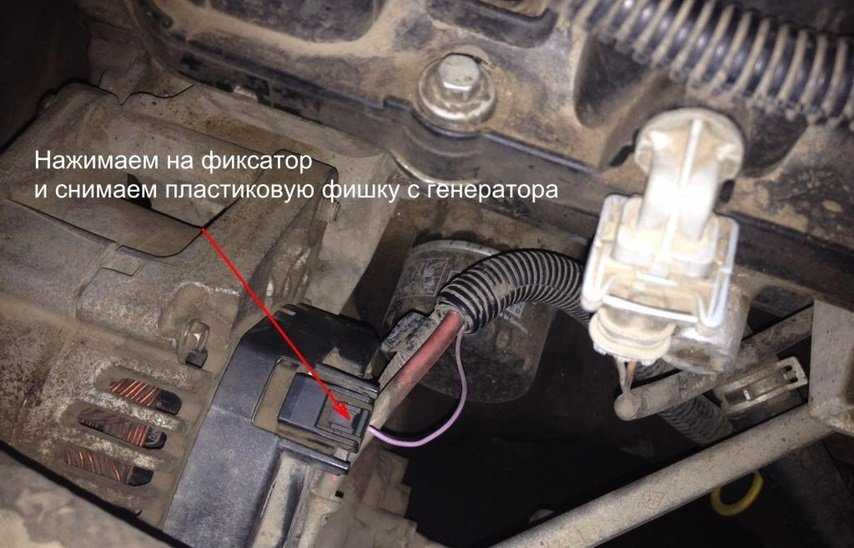

Нажимаем на защелку и снимаем пластиковую фишку с генератора.
Подводим ключ на 13 и откручиваем гайку крепления контакта кабеля питания, после чего снимаем его.
Тем же ключом откручиваем винт, крепящий шток к генератору и поднимаем его верхнюю часть до упора.
Затем подденьте его плоской отверткой и снимите защитную крышку.
Ключом на 7 откручиваем два винта и шпильку с опоры регулятора Меган 2, затем снимаем ее.
Ставим новый регулятор, прикручиваем шпильки, болты, ставим корпус до щелчка, чтобы щетки вышли и соприкоснулись с кольцами на валу ротора Меган 2.
