Рено меган 2 снятие стартера

Где находится и как снять стартер на Рено Меган 2

Роль стартера в каждом автомобиле, в том числе и Рено Меган 2 трудно переоценить. Он выполняет ключевую функцию – запуск автомобиля и будет от него зависеть, как качественно происходит завод машины на холодном моторе. В данной статье мы расскажем, где находится непосредственно бендикс стартера, как происходит снятие стартера, а также будет представлен фотоотчет.

Как правильно определить неисправность

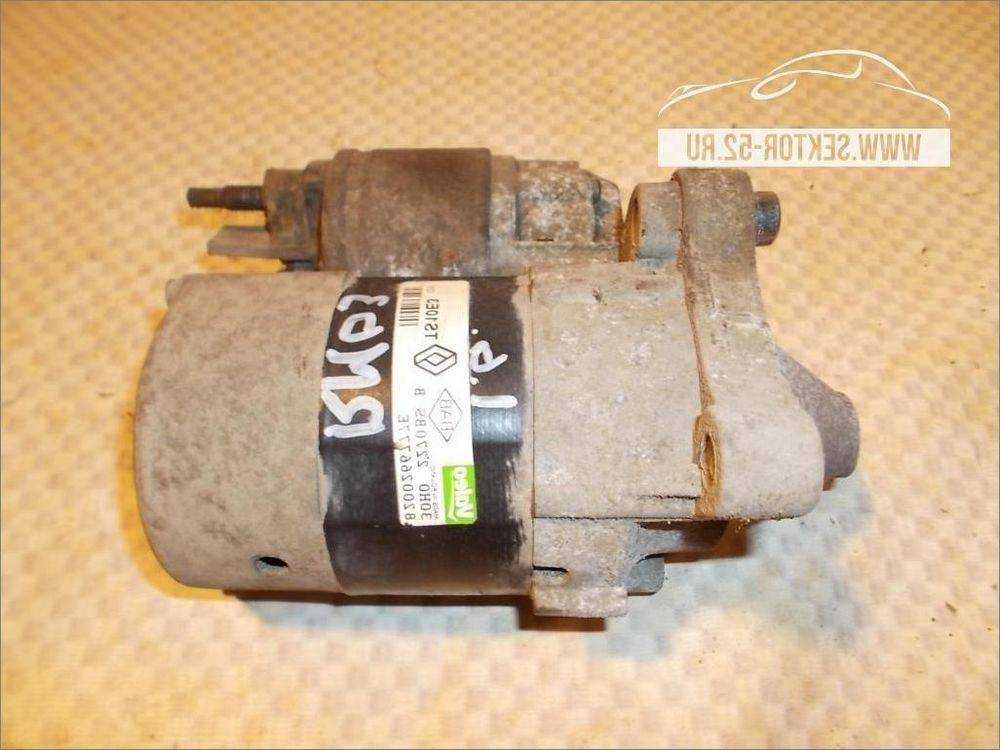

Как снять сам стартер? Для того, чтобы снять стартер с Renault Megane 2 следует точно знать, что машина не заводится именно из-за него. Сперва следует убедиться в том, что пусковое устройство не осуществляет прокрутку двигателя. Это легко понять, если провернуть ключ в замке зажигания, а ответной реакции не последует, в тоже время все основные элементы приборов работают, т.е. напряжение в бортовой сети имеется.

В случае, если при поворачивании ключа слышатся щелчки, то следует попросить напарника проследить за тем крутиться двигатель стартером или нет. Если прокручивание отсутствует, то поломан, скорее всего, бендикс стартера. Поэтому стартер должен быть демонтирован, проверен внешне и после его следует разобрать, чтобы установить точную причину неисправности.

Осуществляем собственноручно демонтаж

Как снять деталь? Чтобы правильно выполнить снятие стартера и ремонт данного узла, следует предварительно ознакомиться с тематическим видео, также можно посмотреть и фотоотчет, где все детально показано. Стартер на машинах марки Рено Меган 2 с объемом в 1,4 и 1,6 л находится в полости под мотором, между воздушным фильтром и впускным патрубком глушителя. Следует сразу рассчитывать, что доступ к нему довольно проблематичен. Поэтому используют ключи с удлинителем, которые существенно облегчают задачу.

Автомат Рено Каптур

Сначала проводят отсоединение контактов проводки от втягивающего реле, а затем и впускного коллектора. Применяем для этого ключи типа Торкс. Затем выкручиваются три болта под шестигранник, которые фиксируют корпус, после устройство извлекается с небольшими усилиями. Теперь его можно разбирать и ремонтировать. Именно таким образом осуществляется снятие стартера. Подготовленный специально фотоотчет вам в этом поможет. Новый узел монтируется в обратной последовательности.

Своими руками производим ремонт

По видео обзорам и фотографиям посвященных данному вопросу, бендикс в Рено Меган 2 ломается при больших пробегах либо, когда эксплуатировались неисправные свечи и АКБ, что приводит к продолжительной прокрутке двигателя при его заводе.

Перед заменой бендикса следует сделать попытку его реанимировать: зачистить, используя бензин либо уайт-спирит. Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его.

Для этих целей выкручиваются 3 гайки: две расположены на втягивающем реле, третья размещена на каркасе моторчика с бендиксом. Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт. Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: для этого подойдет любая трубка, которая имеет чуть больший диаметр, чем сам вал. После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2.

Текущее состояние щеток устанавливается на глаз: в случае появления на их головках трещин либо сколов, или графит стёрся до пружинного основания, следует безотлагательно выполнить ремонт. Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.

Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности. Далее механизм проверяется. Если мотор начал крутить хорошо, то все выполнено на уровне.

Объем багажника Рено Каптур

Подлокотник Рено Каптур

Подводим итоги

Итак, снятие стартера, а также все ремонтные мероприятия стартера для Рено Меган 2 не особо трудоемки, как это может показаться сперва

В случае правильного подхода и внимательного изучения материалов данной публикации, в том числе желательно обратить внимание, на фотоотчет, вы гарантировано справитесь с этой задачей, а ваш автомобиль будет заводиться с полуоборота при любой погоде

Предохранители Меган 2 под капотом

Для упрощения конструкции блока, модуль разделен на три части. Расположение в моторном отсеке также не меняется. Деталь следует искать возле батареи.

Силовые предохранители на авто с 2006 года монтируются на плюсовой клемме АКБ. Здесь проходят силовые жилы нагруженного оборудования и агрегатов, обеспечивающих работоспособность установки.

Второй модуль устанавливается под аккумулятором. Чтобы добраться к нему, потребуется демонтировать АКБ и его кожух крепления. Третий элемент конструкции смонтирован скрытно – в корпусе основного блока предохранителей, находится вставка с защитными элементами силовых цепей.

Где находится и как снять стартер на Рено Меган 2

Роль стартера в каждом автомобиле, в том числе и Рено Меган 2 трудно переоценить. Он выполняет ключевую функцию – запуск автомобиля и будет от него зависеть, как качественно происходит завод машины на холодном моторе. В данной статье мы расскажем, где находится непосредственно бендикс стартера, как происходит снятие стартера, а также будет представлен фотоотчет.

Как правильно определить неисправность

Как снять сам стартер? Для того, чтобы снять стартер с Renault Megane 2 следует точно знать, что машина не заводится именно из-за него. Сперва следует убедиться в том, что пусковое устройство не осуществляет прокрутку двигателя. Это легко понять, если провернуть ключ в замке зажигания, а ответной реакции не последует, в тоже время все основные элементы приборов работают, т.е. напряжение в бортовой сети имеется.

В случае, если при поворачивании ключа слышатся щелчки, то следует попросить напарника проследить за тем крутиться двигатель стартером или нет. Если прокручивание отсутствует, то поломан, скорее всего, бендикс стартера. Поэтому стартер должен быть демонтирован, проверен внешне и после его следует разобрать, чтобы установить точную причину неисправности.

Осуществляем собственноручно демонтаж

Как снять деталь? Чтобы правильно выполнить снятие стартера и ремонт данного узла, следует предварительно ознакомиться с тематическим видео, также можно посмотреть и фотоотчет, где все детально показано. Стартер на машинах марки Рено Меган 2 с объемом в 1,4 и 1,6 л находится в полости под мотором, между воздушным фильтром и впускным патрубком глушителя. Следует сразу рассчитывать, что доступ к нему довольно проблематичен. Поэтому используют ключи с удлинителем, которые существенно облегчают задачу.

Автомат Рено Каптур

Сначала проводят отсоединение контактов проводки от втягивающего реле, а затем и впускного коллектора. Применяем для этого ключи типа Торкс. Затем выкручиваются три болта под шестигранник, которые фиксируют корпус, после устройство извлекается с небольшими усилиями. Теперь его можно разбирать и ремонтировать. Именно таким образом осуществляется снятие стартера. Подготовленный специально фотоотчет вам в этом поможет. Новый узел монтируется в обратной последовательности.

Своими руками производим ремонт

По видео обзорам и фотографиям посвященных данному вопросу, бендикс в Рено Меган 2 ломается при больших пробегах либо, когда эксплуатировались неисправные свечи и АКБ, что приводит к продолжительной прокрутке двигателя при его заводе.

Перед заменой бендикса следует сделать попытку его реанимировать: зачистить, используя бензин либо уайт-спирит. Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его.

Для этих целей выкручиваются 3 гайки: две расположены на втягивающем реле, третья размещена на каркасе моторчика с бендиксом. Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт. Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: для этого подойдет любая трубка, которая имеет чуть больший диаметр, чем сам вал. После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2.

Текущее состояние щеток устанавливается на глаз: в случае появления на их головках трещин либо сколов, или графит стёрся до пружинного основания, следует безотлагательно выполнить ремонт. Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.

Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности. Далее механизм проверяется. Если мотор начал крутить хорошо, то все выполнено на уровне.

Объем багажника Рено Каптур

Подлокотник Рено Каптур

Подводим итоги

Итак, снятие стартера, а также все ремонтные мероприятия стартера для Рено Меган 2 не особо трудоемки, как это может показаться сперва

В случае правильного подхода и внимательного изучения материалов данной публикации, в том числе желательно обратить внимание, на фотоотчет, вы гарантировано справитесь с этой задачей, а ваш автомобиль будет заводиться с полуоборота при любой погоде

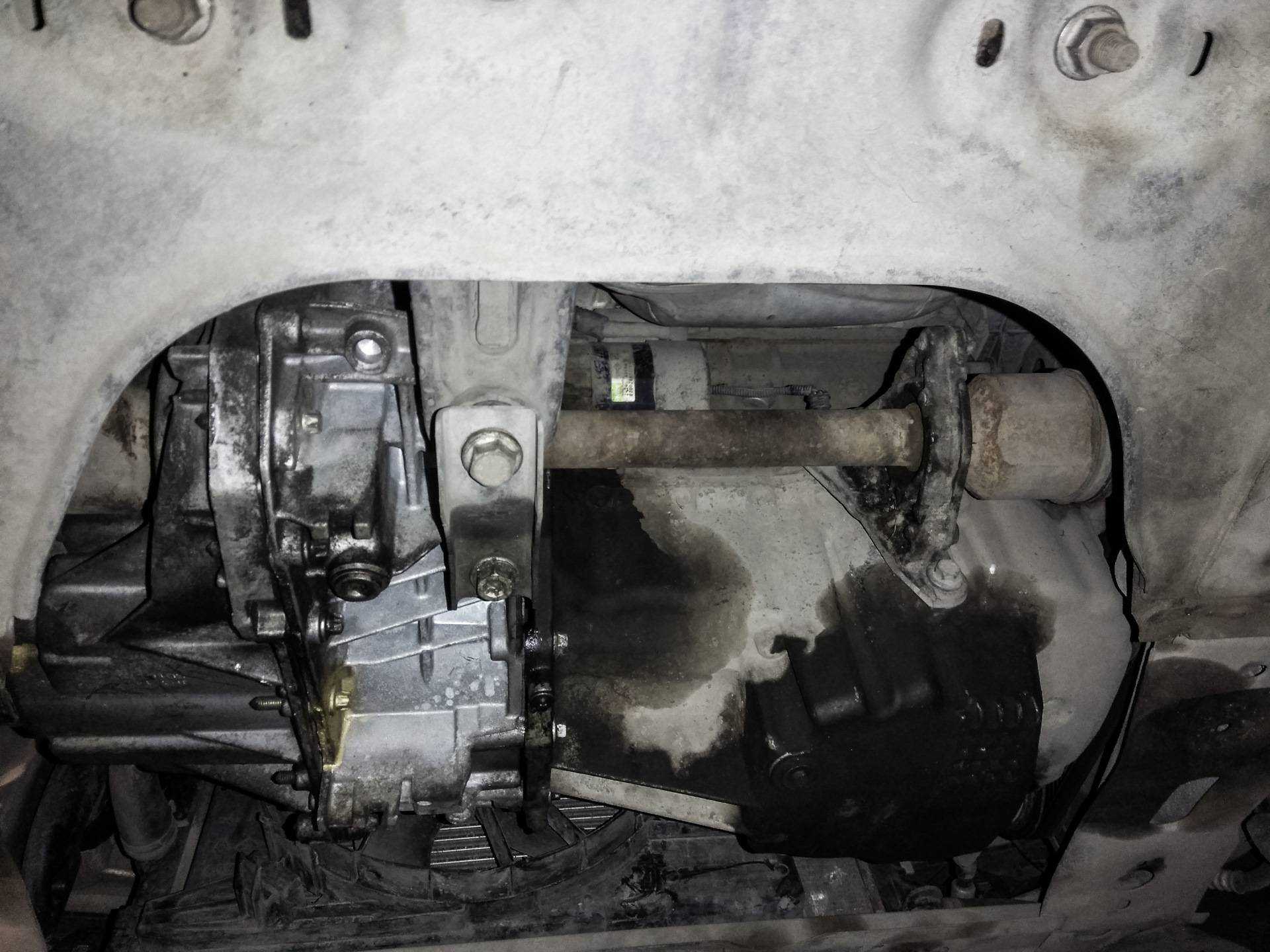

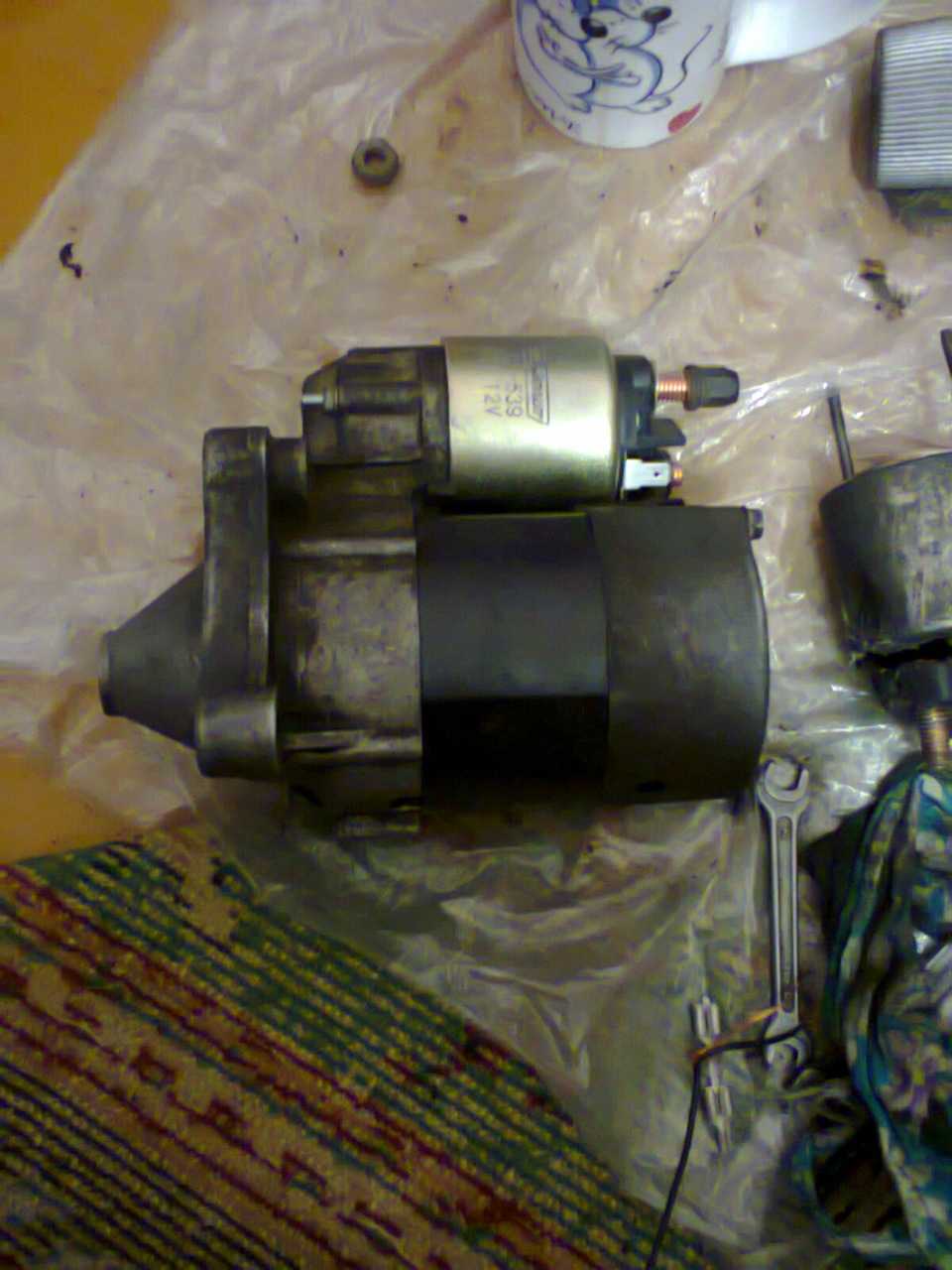

Снятие и ремонт стартера (фото-отчет)

Установка нового элемента производиться в обратном порядке

Во время работы необходимо обратить внимание на состояние щеточного узла. Во время работы он может изнашиваться и требуется его замена. Ожог получить как 2 пальца: Это маслопроводы на турбину

Ожог получить как 2 пальца: Это маслопроводы на турбину.

Толстая вытаскивается просто так видимо давления там нета вот тонкая типа вкручена в блок, поэтому берем рожковый ключ на 17, и откручиваем. Для удобства я рено меган 2 ремонт стартера распилил на 2 части, чтобы был короче, так как места для разворота там нет. Я поленился выкручивать трубку. Вернее даже попробовал ее покрутить, она шла туго.

Побоялся свернуть ее и решил не трогать. Поэтому данный пункт и пункт ниже можно вычеркивать.

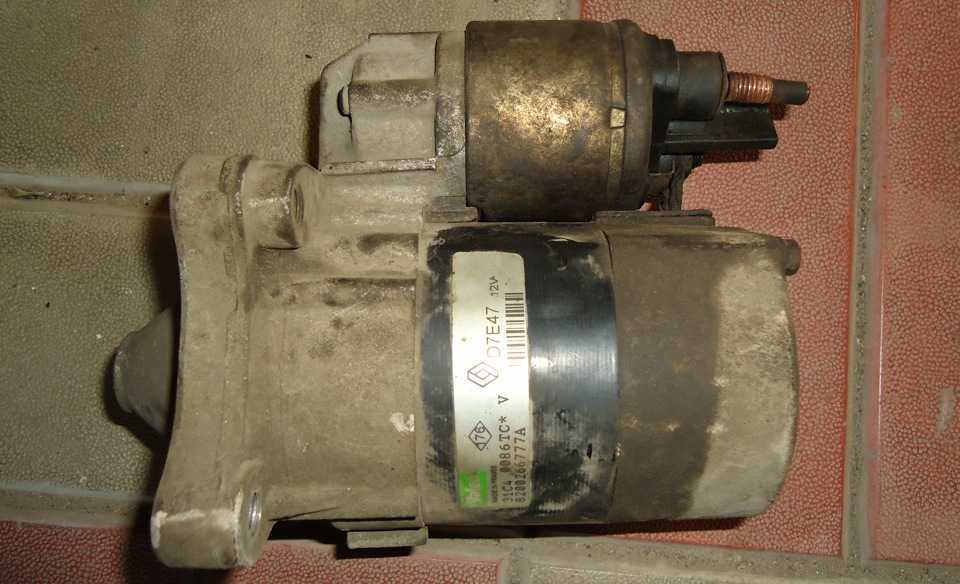

Ремонт стартера Рено Меган 2 своими руками

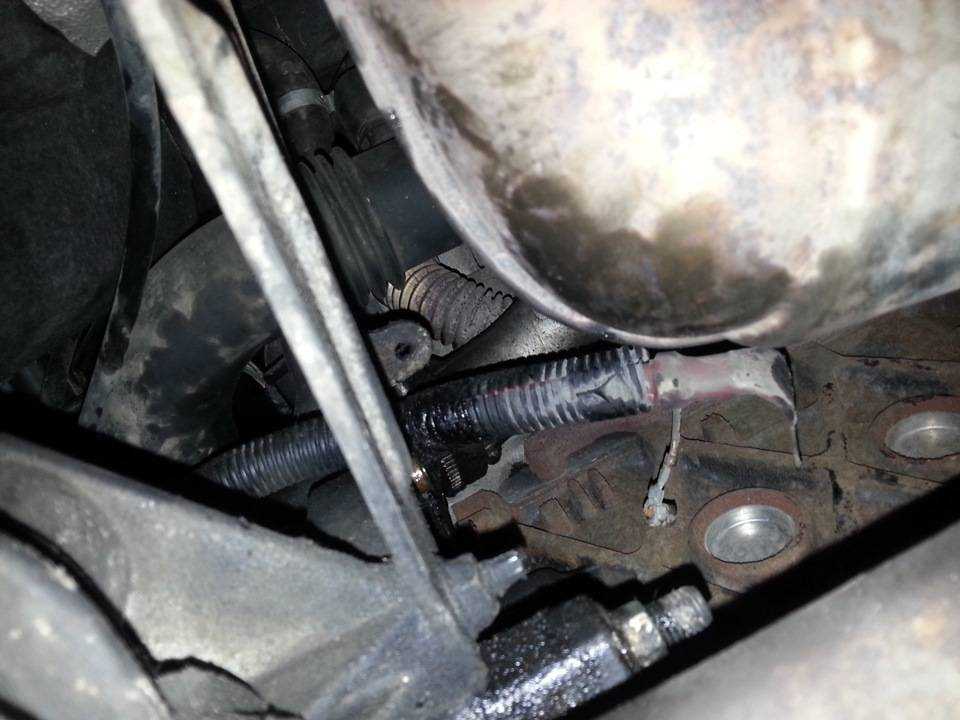

На фото видно трубки. После того, как трубки отсоединены, их нужно отвести куда подальше: Тока аккуратно, чтобы не заломать. Отверстия и трубки заткнуть чистой ветошью во избежания попадания грязи, мало ли. Теперь приступаем к откручиваем 3 трех болтов крепления стартера. Откручиваются головками на 13 с помощью трещотки. Причем 2 из них откручиваются с низу, и их, впринципе, видно, то третий, самый верхний, нужно откручивать сверху, причем найти его нужно наощупь и откручивать с помощью удлинителя.

рено меган 2 ремонт стартера

Для удобства снял патрубок с расширительного бачка вообще можно было снять и аккумулятор. У меня на стартере 4 болта. В принципе извернувшись все 4 можно выкрутить из ямы, но все же один проще сверху.

Расширительный бачек не мешает, тем более он с другой стороны находится. Единственное я снимал патрубок впуск от фильтра. Для удобства можно вытянуть АКБ, все равно с него нужно клеммы скидывать.

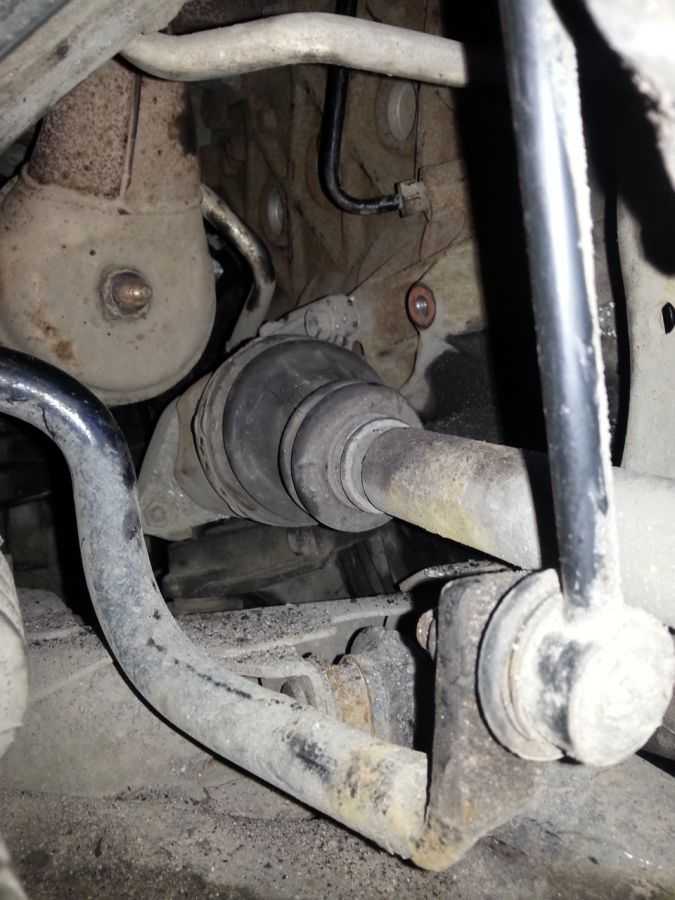

СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС Renault Megane 2

Показано снятие привода левого переднего колеса. Привод правого колеса снимают аналогично, за исключением дополнитель­ных работ по снятию опоры промежуточного вала, описанных в конце этого подраздела.

Вам потребуются: кусачки, торцовые головки «на 10», «на 13», «на 16», «на 18», «на 30», ключ для болтов колес, мо­лоток, деревянная проставка, ключи «на 10», «на 13», «на 16», «на 18», юноч-ше- стигранник «на 6», специальное приспо­собление для снятия амортизаторной стойки с поворотного кулака.

1. Снимите защиту картера двигателя (см. «Снятие и установка брызговика и за­щиты картера двигателя», с. 63).

2. Слейте масло из коробки передач (см. «Проверка уровня, доливка и замена масла в механической коробке передач», с. 124).

3. Снимите декоративные колпаки пе­редних колес (см. «Замена колеса», с. 50).

4. Ослабьте затяжку гаек ступиц и болтов крепления колес.

При отворачивании гаек ступиц автомобиль должен стоять на земле. Ослабляйте и затя­гивайте болты крепления колес только на ав­томобиле, стоящем на земле.

5. Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры. Снимите передние колеса.

ПРИМЕЧАНИЕ

Если на автомобиле установлена антиблоки- ровочная система тормозов, отсоедините колодки жгутов проводов от датчиков часто­ты вращения колес.

6. Отсоедините от поворотных кулаков рулевые тяги (см. «Замена наконечника ру­левой тяги», с. 158).

7. Ослабьте затяжку гаек крепления амортизаторных стоек (см. «Снятие и уста-

новка амортизаторной стойки», с. 139) и отверните гайки до конца резьбы, но не снимайте их.

8. Отсоедините от поворотного кулака ша­ровую опору, отжав нижний рычаг вниз и пре­одолевая упругое сопротивление стабилиза­тора поперечной устойчивости (см. «Замена рычага передней подвески», с. 141).

9. Отведите немного в сторону амортиза- торную стойку, одновременно вынимая из ступицы хвостовик наружного шарнира равных угловых скоростей.

10. Полностью отверните гайки ступицы и снимите их.

ПОЛЕЗНЫЙ СОВЕТ Если не удается извлечь хвостовики шарни­ров усилием рук, выбейте их из ступицы лег­кими ударами молотка через проставку, из­готовленную из мягкого металла или дерева.

11. С помощью монтажной лопатки вы- прессуйте хвостовики внутренних шарни­ров из полуосевых шестерней дифферен­циала и снимите приводы.

12. Для установки приводов сначала вве­дите шлицевый хвостовик корпуса наруж­ного шарнира в ступицу колеса и навинтите гайку ступицы до упора, не затягивая ее окончательно.

13. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал приво­да, чтобы совпали шлицы шарнира и ше­стерни полуоси.

14. Резкими движениями амортизатор­ной стойки с кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.

15. Установите колесо и заверните гайки до упора, не затягивая их окончательно.

16. Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.

ПРЕДУПРЕЖДЕНИЯ

Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, моментом

280 Н м. Перемещать автомобиль при неза­тянутой гайке ступицы категорически запре­щено во избежание повреждения сепарато­ра подшипника ступицы.

Не используйте гайки ступиц повторно.

17. Затяните болты крепления колес (см. «Замена колеса», с. 50).

18. Установите декоративные колпаки ко­леса (см. «Замена колеса», с. 50).

19. После установки всех деталей залей­те масло в коробку передач (см. «Проверка уровня, доливка и замена масла в механи­ческую коробку передач», с. 124).

Для снятия опоры промежуточного ва­ла привода правого переднего колеса до­полнительно необходимо выполнить сле­дующие операции.

1. Выверните три болта крепления и от­ведите опору от картера двигателя.

2. Снимите привод правого колеса.

3. Проверьте состояние подшипника опоры вала. Подшипник должен вращаться без люфта, шума и переката.

4. После установки правого привода вверните болты крепления опоры.

Видео по теме «Renault Megane 2. СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС»

Снятие и установка левого привода Рено Логан, Сандеро, Ларгус

Замена промежуточного подшипника Меган2

Снятие левого привода (ШРУСа) КПП Renault Megane 3

Обратите внимание!

Рено меган где находится реле стартера Думаю вопрос увлекательный, ответ находил на различных форумах. Сущность вопроса: собрать все вероятные сообщения бортовика Мегана2, выдаваемые в процессе использования автомобиля. Рено Меган 2 и 3 у этого автомобиля дле ремонта многих агрегатов требуется снятие переднего бампера, снять его можно своими руками. В моей машинке сообщения выдаются на британском, мануал приводит на французском. Обращался на жаркую линию Рено, получил ответ: спрашивайте дилера, если возникнет вопрос по выданному компютером сообщению. В этой теме привожу все нарытые поиском на форуме сообщения компютера, которые встречались у одноклубников. Замена радиатора печки Рено Меган 2 в рено меган 2 и их как снять радиатор. Предлагаю сливать сюда сообщения с переводом, описанием «истории заболевания» и советами. Заблаговременно признателен.

steering locked — рулевое заблокировано, сообщение выводится при низком напряжении бортсети (недостающем для разблокировки), неисправности системы блокировки, вывернутом до упора управляющем колесе (мануал воспрещает парковаться и глушить движок при вывернутых до упора колесах) steering not locked — рулевое не заблокировано turn steering-wheelstart — покрупите (покачайте) управляющее колесо с одновременным нажатием кнопки старт (и выжатой педали сцепления либо тормоза), выводится при дилеммах разблокировки (см. 1-ое сообщение) check steering — проверьте рулевое (ходовую часть), выводится при дилеммах с рейкой, электроусилителем service due soon либо service due — скоро нужно проходить еще одно ТО Чтоб скинуть пробег до еще одного ТО неоходимо: 1. Завести машину. 2. недавно приобрел рено меган 2 что не работает корректор фар корректор фар. Дождаться надписи service due

3. Кнопкой БК перешелкиванием других надписей дойти опять до надписи service due 4. Надавить кнопку БК и ожидать. Поначалу мигает надпись service due, позже начинает мигают числа пробега до сервиса. И вот когда эти числа перевоплотился в немигающее число кнопку БК можно отпустить. Для первой фазы заместо кнопки БК следует использовать кнопку сброса дневного пробега Change oil soon

— скоро нужно заменить масло двигателя.

check injection

— проверьте систему впрыска мотора, может быть причина в загрязнении дроссельного узла либо разъема дросселя, нередко сопровождается плавающими оборотами либо заниженными оборотами холостого хода.

oil level ok

либо.

OIL LEVEL CORRECT

— уровень масла мотора в норме, если при всем этом надавить на кнопку переключения режимов компютера (в торце правого подрулевого переключателя), то появится информация об уровне:

min IooooooL

— уровень масла наибольший.

min I_ _ _ _ _ L

— соотвественно малый.

check gear box

— проверьте коробку переключения передач, при дилеммах с автоматической КПП.

electronic fault

— неисправность электрических систем автомобиля, в большинстве случаев (по данным форума) появляется при дилеммах с концевиком педали тормоза — не пылают стопы.

press cluthstart

— нажмите на педаль сцепления и кнопку старт, выводится при попытке.

запуска двигателя

с включенной передачей (механическая КПП) и нажатой педали тормоза.

check door loсks

— проверте блокировку дверей, выдается при проблеммах системы блокировки задних дверей от деток.

no message available

— нет имеющихся сообщений (об ошибках либо дефектах), т.е. полет обычныйЕсли пылает лампа Stop и контрольная лампи ручника на щитке устройств, означает понизился уровень тормозной воды — настало время менять тормозные колодкиДополняю список сообщений бортового компютера. Замена радиатора печки Рено Меган 2 — YouTube. Приведенные сообщения взяты из англо- и русских версий технической нотки по электрическому оборудованию Мегана2, референсы 77 11 318 102 и 77 11 318 113 соотвественно, также из Ваших сообщений в теме и форуме. После текста каждого сообщения привел сведения о горении контрольных ламп Stop либо Service и издаваемом звуковом сигнале XFaulty steering — Неисправность управляющего управления Stop X Faulty injection — Неисправность системы впрыска Stop X Check injection — Проверьте систему впрыска Service Engine overheating — Перегрев мотора Stop X Check steering — Проверьте рулевое Service ESP out of order — Не работает система стабилизации линии движения Service ESP disconnected — Отключение системы стабилизации линии движения Check gearbox — Проверьте коробку Service Gearbox overheating — Перегрев коробки Service

Как снять стартер на рено меган 2

стал гореть предохранитель стартера,облазил весь интернет ни картинок толковых не видео не нашел. в книжке тоже поверхностно описана процедура снятия стартера. геморроя когда не знайешь как снимать там много,в ларане за снять поставить например просят 1800 руб.а стартера там дорогие в наличии,решил снимать сам ,хотя бы посмотреть какой стоит что бы купить . снял защиту ,далее снял опору (это железка напротив стартера)на двух болтах ,что бы удобнее руку засовывать,от туда открутил клеммы одна на 10 мм, другая 8мм. с низу же подлез головкой с маленькой трещоткой на 13 открутил два болта на ощупь(окружающие много узнали о французах когда я снимал его),а вот верхний крайний болт я искал час,пришлось снять дроссельную заслонку и патрубок резиновый,и вот он прям на меня смотрит(хотя я думал что это не он ,ребята увидели помощники),вытаскивается через низ но его надо сбить с направляющей.далее вытаскивается уже в районе колеса правого.не забыть снять клемму с датчика масла.

———- Сообщение добавлено в 23:25 ———- Предыдущее сообщение размещено в 23:09 ———-

теперь вопрос может я отстал от жизни ,но суди по отзывам на сайте когда предохранитель горел в сервисе почистили клеммы и все прошло. вытащив стартер я его сразу поставил тестить ,подсоединил минус как положено ,далее подал плюс на втягивающие и он втянулся и ЗАКРУТИЛСЯ хотя я плюс только на втягивающее бросал через предохранитель 20 А он НЕ сгорел. Это же так не должно быть? Возможно если клемма от аккумулятора на сам стартер не окислилась то он бы подхватывал и предохранитель не сгорел бы.получается кому чистили клемму искусственно продлевали жизнь стартеру? так как же правильно должен работать стартер?

———- Сообщение добавлено в 23:26 ———- Предыдущее сообщение размещено в 23:25 ———-

а забыл на машине предохранитель горел мгновенно даже щелчка не было втягивающего.

Меню пользователя диверсия

Посмотреть профиль

Отправить личное сообщение для диверсия

Найти ещё сообщения от диверсия

во общем носил в ремонт стартер,СКАЗАЛИ СТАРТЕР В ИДЕАЛЬНЫЙ.ну а при подаче напряжения только на втягивающее и он втягивает и крутится это НОРМАЛЬНО.сказали плохой плюс от стартера до аккумулятора,вот и нет подхвата (ну я так и предполагал, хотя это считаю категорически не правильно). ну раз снял думаю почищу его а от не той конструкции как мы привыкли на жигулях.что бы например вытащить бендикс надо выбить ось из статора.щеточный узел например вделан в крышку и поэтому при сборке только один способ поставить щеточный узел,там есть кольцо которое надо приподнять и распереть щетки а потом вставлять, и якорем кольцо уйдет на место а щетки сомкнутся (фото приложу). снимал стартер и ставил два раза по своему рас. ству.первый раз снятие и постановка заняли 3 часа снять 3 часа поставить .второй раз все происходило на автомате все по 40 минут. проблема при установке верхний контакт втягивавшего ,там гайка на 8 мм очень маленькая,не то что как на основном контакте она на 10 и длинная.поэтому с нее постоянно соскакивала трещотка,места там нет ,и нужна трещотка с мелким шагом,а резьба там очень длинная.в общем от руки не идет да и не удобно,а трещотка не отщелкивает назад возвращает гайку. стартерные провода и провод на втягивающее о замка расположены очень близко двигателю,почти касаются,благо они в трубке,но посмотрел картинку в книге тоже самое.и нюанс когда затягиваете провод от замка надо его придержать а то он по направлению вращения стремится в двигатель упереться, правда ему там штырь не дает но получается очень близко.лучше придержать. честно я бы лучше деньги отдал,чем столько нервов,но думаю если третий раз то сам сделаю уже все отработано.

———- Сообщение добавлено в 16:01 ———- Предыдущее сообщение размещено в 15:45 ———-

———- Сообщение добавлено в 16:02 ———- Предыдущее сообщение размещено в 16:01 ———-

———- Сообщение добавлено в 16:04 ———- Предыдущее сообщение размещено в 16:02 ———-

———- Сообщение добавлено в 16:04 ———- Предыдущее сообщение размещено в 16:04 ———-

———- Сообщение добавлено в 16:05 ———- Предыдущее сообщение размещено в 16:04 ———-

———- Сообщение добавлено в 16:06 ———- Предыдущее сообщение размещено в 16:05 ———-

———- Сообщение добавлено в 16:07 ———- Предыдущее сообщение размещено в 16:06 ———-

———- Сообщение добавлено в 16:08 ———- Предыдущее сообщение размещено в 16:07 ———-

———- Сообщение добавлено в 16:10 ———- Предыдущее сообщение размещено в 16:08 ———-

———- Сообщение добавлено в 16:11 ———- Предыдущее сообщение размещено в 16:10 ———-

Ремонт втягивающего реле

1. Откручиваются болты Torx T20, которые расположены с внешней стороны реле
2. Ключом на 13 снимаются гайки с внутренней стороны
3. Разъединяется корпус. Для этого нужно дополнительно открутить болты на 10.
4. После этого детали уже не удерживаются и устройство можно разъединить
5. Корпус устройства завальцован. Чтобы разобрать необходимо вооружиться плоской отверткой и отогнуть кромку.
6. Это самая долгая операция, которая потребует значительных затрат времени.
7. После того, как корпус обработан необходимо отпаять наконечники обмотки, потому что они будут мешать снятию.
8. Наиболее распространённая причина выхода из строя – пригоревшие контакты. В этом случае необходимо их зачистить.

Для этого может быть использован мелкий напильник или наждачная бумага.
