Причины почему не заводится рено меган 2 и стартер не крутит

Ремонт генераторов автомобилей Рено Меган

В новых модификациях автомобилей марки Рено, генератор является основным узлом, поставляющим электроэнергию ко всем системам транспортного средства, включая подзарядку аккумуляторной батареи, и неисправность данного агрегата, несомненно, скажется на работе современного электронного оснащения, а, следовательно, на функциональности машины.

Особенности проведения ремонта генератора

Имея ряд конструктивных особенностей, генератор Рено Меган достаточно сложно восстановить в условиях собственного гаража и потому, все ремонтные работы резонно поручить профессионалам.

Оснащённость станций технического обслуживания современным оборудованием и инструментарием, а так же достойная квалификация сотрудников позволит провести полную диагностику и предпринять ряд мероприятий, подчинённых определённому алгоритму:

• по окончании внешнего осмотра транспортного средства на предмет различных повреждений, благодаря специальным приборам проверяется исправность всей электрической цепи автомобиля и устанавливается причина поломки или частичных сбоев в работе;
• скрытые проблемы в нестабильности генератора выявляются после демонтажа агрегата и его поверки на специальном стенде;
• подобная диагностика позволяет выявить неисправные узлы и детали и целенаправленно разобрать устройство с целью их замены.

Современный компьютерный стенд даёт возможность быстро и эффективно справиться с устранением дефектов в работе генератора, кроме того, применение специального модуля позволяет осуществить полное восстановление его стабильной работы.

Помимо проведения восстановительных мероприятий, ремонт генератора специалистами автосервиса включает профилактические работы и замену изношенных элементов, например:

• рычагов привода;
• щеток;
• подшипников;
• обмоток роторов;

Ответственное отношение к своему делe обязывает сотрудников станции технического обслуживания очистить каждую деталь от скопившейся грязи и старых смазочных материалов и ржавчины и тщательно обработать её специальными моющими растворами.

При выявлении механических повреждений, элементы с дефектами необходимо заменить исправными оригинальными комплектующими.

Обнаружение неисправностей в электрике обязывает сотрудников центра технического обслуживания провести необходимые мероприятия по перемотке обмоток статора и заменить соединительную проводку.

Только по окончании всех восстановительных работ, узел собирается вновь, повторно проверяется стендовым оборудованием и монтируется на авто.

Возможные причины неисправностей

Доступность услуг по восстановлению полной работоспособности генераторов автомобилей марки Рено, наличие на складах комплектующих узлов и деталей, а так же профессионализм сотрудников автомастерской позволяют оперативно и качественно отремонтировать транспортное средство, независимо от года выпуска.

Функциональность генераторов автомобилей марки Рено Меган, позволяют сохранить несколько рекомендаций специалистов, которые советуют:

• не допускать попадания влаги, что нередко приводит к нарушению изоляции статора или ротора, выходу из строя колец коллектора, муфты свободного хода, подшипников;
• строго соблюдать полярность аккумуляторной батареи, так как, в противном случае, генератор может выйти из строя из-за перегрева;
• снимать клеммы при так называемом «прикуривании», иначе, эта процедура приведёт к поломке агрегата;
• рассчитывать потребляемую мощность устанавливаемых дополнительных устройств.

Бережная эксплуатация и своевременный уход позволят на протяжении многих лет избежать необходимости ремонта генератора и в полной мере использовать возможности автомобиля Рено Меган.

Если Вы решите продать нам свой сломанный агрегат РЕНО и приобрести новый, то Вы можете рассчитывать на большую скидку!

В нашей компании Вы сможете надежно отремонтировать или купить генератор RENAULT или любой другой иномарки

Стартерные страсти с Renault Fluence

Действенные методы игры в снежки при отказе запуска Форд Фокус Система зажигания в каждом автомобиле Рено Меган 3 состоит из множества различных механизмов, которые снимают пусковые узлы, обеспечивающие нормальный запуск двигателя. Одним из устройств, предназначенных для запуска двигателя, является стартер.

Подробнее о том, почему может выйти из строя стартер Ford F Не задумываясь, приборная панель является самой заметной деталью интерьера в автомобиле, ведь она находится в середине поля зрения пассажиров и водителей.

Необходимость снять торпеду на ВАЗ появляется у владельцев автомобиля по разным причинам. Так что после снятия этой детали у вас всегда будет полный доступ ко всем электронным компонентам вашего автомобиля, перестроению.

Прежде чем менять бендикс, можно попробовать его реабилитировать: покупаем комплект передних накладок и передних подушек на Рено Меган 3.

У кого как позволяют финансы можно например колодки Feredo или Brembo P 68a колеса хоть НК В нашем магазине можно недорого купить передний и задний бампер на Рено Меган 2 При всем этом лучше не просто так замочить деталь в специально приготовленном растворе, но очистить щеткой или другим подходящим инструментом. В первую очередь поддомкрачиваем машину и откручиваем правое колесо.

Обратите внимание, что это правый руль, поэтому снять стартер Рено Меган 3 с этого сайта лучше всего, чтобы достать стартер

Снимаем именно правое колесо для безопасности, плюс чиним машину, если работаешь из ямы. Далее откручиваем два болта у тяги крепления подрамника к кузову и демонтируем его.

Но перед этим придется помучиться с гайкой на 13 и болтом TORX, которым каталитический нейтрализатор крепится к поперечине. Также, находясь на яме, откручиваем медные гайки на втягивающем реле стартера и убираем все провода в сторону

Обратите внимание, что снятие стартера Рено Меган 3 выдвижное — не разборная деталь и не отделяется от самого стартера

Стартер не крутит Флюенс, Меган Рено Меган 3 снятие стартера В момент поворота ключа при запуске силового агрегата благодаря втягивающему блоку происходит контакт со щетками вала ротора.

Стартер Renault Megane

Таким образом сборка начинает крутить маховик Рено Меган 3, сняв стартер. Если это устройство или электромагнитное реле устройства неисправно, его необходимо быстро разобрать и отремонтировать.

В противном случае у водителя могут возникнуть серьезные неисправности, вплоть до возгорания и короткого замыкания в системе.

На самом деле именно в этом и заключается принцип работы устройства и его реле.

В случае полного износа щеток блока реле он попытается сработать и передать контакт на шкив. Итак, в том случае, если реле щелкает, это говорит о том, что щетки, соответственно, полностью изношены, необходимо их заменить.

Снятие стартера Меган 1, 2, 3 и замена бендикса и щеток

Чтобы понять, как ремонтируется узел, нужно точно знать, где он находится. В автомобилях французского производства стартер Рено расположен рядом с задним маховиком силового агрегата, это характерно для большинства автомобилей этой марки.

В том случае, если спусковой механизм работает на холостом ходу и не позволяет запустить силовой агрегат, причиной этого может быть неработающий бендикс или вилка агрегата. Как показывает практика, процедуру ремонта в этом случае можно провести своими силами, но перед началом работ необходимо отключить бортовое питание.

Если при попытке снять пускатель двигателя слышен пусковой щелчок, нужно понимать, что причина неисправности точно не в нем, так как реле находится в работе.

В принципе, процедуру ремонта механизма, в том числе и бендикса, можно выполнить в домашних условиях, но для выполнения этой задачи потребуется полная разборка узла. Стартер на автомобили Рено Меган и Клио 2 Символ Основные задачи замены Для ремонта Рено Меган 3 снять стартер в домашних условиях необходимо полностью заменить щеточный элемент. В ходе этого процесса не лишним будет также проверить и почистить внутренние компоненты, а также штекер устройства.

После выполнения этой задачи необходимо будет провести диагностику механизма, только для этого его не нужно устанавливать в машину. Поэтому ставлю временную перемычку. Все хорошо..за рулем..и в одно прекрасное утро машина преподнесла сюрприз — продолжение истории. Начал перегорать предохранитель на 25А, отвечающий за втягивающее. Естественно заменил его, ключ, а точнее кнопку для запуска. это опять Рено Меган 3 начинается снятие Все готово, хлам — вроде все поджег.

Стартер Рено Меган 2

01.02.2017   ДВИГАТЕЛЬ

На автомобиле Рено Меган 2 стартер представляет собой четырехщеточный, четырехполюсный электродвигатель постоянного тока с возбуждением от постоянных магнитов, оборудованный приводом включения с планетарным редуктором и втягивающим реле.

Детали стартера Рено Меган 2: 1 – задняя крышка; 2 – втягивающее реле; 3 – передняя крышка; 4 – привод; 5 – электродвигатель стартера.

Привод стартера состоит из ведущей шестерни и обгонной муфты. Привод может передвигаться по валу якоря стартера.

Втягивающее реле (или правильнее тяговое реле) установлено на корпусе электродвигателя и предназначено для дистанционного коммутирования большого тока, потребляемого стартера при запуске двигателя, и механического соединения привода стартера с зубчатым венцом маховика двигателя. Реле представляет собой электромагнитную катушку, состоящую из двух обмоток (втягивающей и удерживающей), с расположенной в ней подпружиненным сердечником (якорем). Корпус реле крепится двумя винтами к передней крышке стартера. В крышке реле установлены два контактных болта и управляющий вывод, к которому подсоединена обмотка катушки реле. Ко второму болту подсоединена обмотка статора. На одном конце сердечника выполнена пластмассовая тяга, которая входит в зацепление с рычагом привода. Напротив другого конца сердечника расположена медная пластина, предназначенная для замыкания контактных болтов. При подаче напряжения на управляющий вывод реле сердечник под действием электромагнитной силы перемещается и, смещая пластину, замыкает контактные болты и включает электродвигатель стартера. При отключении питания сердечник, под действием пружины, возвращается в исходное положение, отключая электродвигатель стартера.

Предупреждение: стартер – самый мощный потребитель электрической энергии на автомобиле. Поэтому все электрические соединения между аккумуляторной батареей и стартером должны иметь контакт.

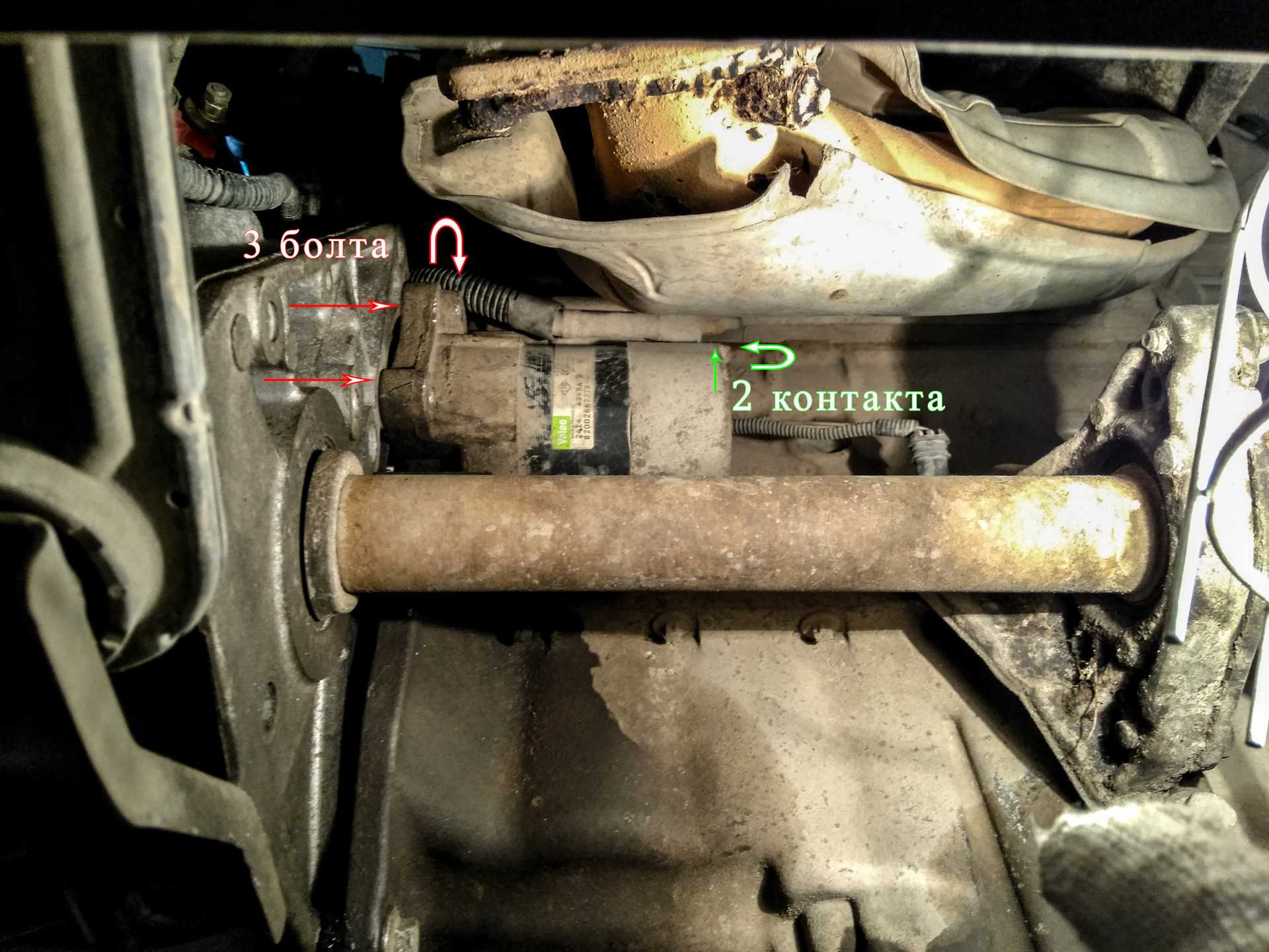

Стартер закреплен тремя болтами на фланце картера сцепления сзади блока цилиндров.

Выводы стартера на Рено Меган 2: 1 – силовой вывод втягивающего реле (вывод 30, контактный болт для соединения с аккумуляторной батареей); 2 – управляющий вывод втягивающего реле (вывод 50), соединяет втягивающую и удерживающую обмотки катушки втягивающего реле с замком зажигания; 3 – силовой вывод втягивающего реле, (контактный болт, соединен с выводом электродвигателя стартера).

Вывод 30 стартера соединен силовым проводом с положительным аккумуляторной батареи. К выводу 50 подается питание от кнопки запуска и остановки двигателя.

Renault megane 2. снятие и установка стартера

Рено Меган 2 снятие и ремонт стартера 1.5dci что делать если клинет стартер

Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно. Накидные ключи на 17, 16, В данной статье мы расскажем, где находится непосредственно бендикс стартера, как происходит снятие стартера, а также будет представлен фотоотчет.

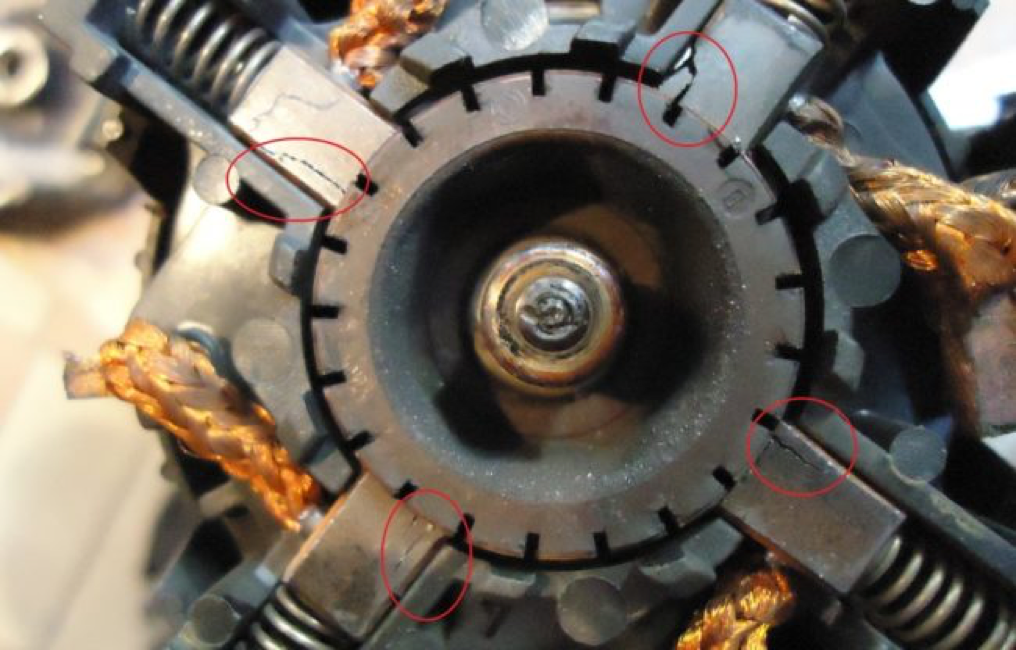

Вынимать щетки необходимо крайне осторожно, нечаянно отколов частички материала головки, можно обеспечить себя дополнительной заботой очистки корпуса, в который она провалилась. Видео снятия стартера на Рено Меган 2 Подготовка к снятию стартера Для того, чтобы снять стартер на Рено Меган, необходимо подготовить следующие инструменты и рабочее место: Нажал на кнопку, и, о чудо, машина завелась лучше новой, настолько быстро, что я ничего не понял, повторил раз пять и довольный пошел спать P

Теперь его можно разбирать и ремонтировать.

Уважаемые друзья!

Перед заменой бендикса следует сделать попытку его реанимировать: Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его. Для этих целей выкручиваются 3 гайки: Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт.

Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2. Текущее состояние щеток устанавливается на глаз: После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2. Текущее состояние щеток устанавливается на глаз: Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.

Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности.

Если мотор начал крутить хорошо, то все выполнено на уровне. Объем багажника Рено Каптур Подлокотник Рено Каптур Подводим итоги Итак, снятие стартера, а также все ремонтные мероприятия стартера для Рено Меган 2 не особо трудоемки, как это может показаться сперва

В случае правильного подхода и внимательного изучения материалов данной публикации, в том числе желательно обратить внимание, на фотоотчет, вы гарантировано справитесь с этой задачей, а ваш автомобиль будет заводиться с полуоборота при любой погоде

Снятие меган и установка стартера Снятие и установка стартера 1 Отсоедините кабель массы от батареи.

Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска.

Где находится и как снять стартер на Рено Меган 2

Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. Где имеется, отсоедините и снимите кронштейн от задней части стартера.

На моделях с двигателем F7R будет также необходимо снять щиток дополнительного кронштейна выпускной системы и топливопровода. Отверните гайку и отсоедините главный кабель от тягового реле стартера.

Отсоедините управляющий провод тягового реле от клеммы обратитесь к сопроводительной иллюстрации. Отверните и снимите три болта, крепящие стартер к картеру трансмиссии.

Затем снимите стартер обратитесь к иллюстрациям. Отверните винты крепления и гайку, затем снимите защитную крышку со стартера. Отсоедините разъем электропроводки от тягового реле стартера, затем отверните крепежную гайку и отсоедините главный подающий кабель от тягового реле.

Отверните крепежные гайки и болты, затем снимите кронштейн заднего крепления стартера. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии и снимите его из двигательного отсека. Снимите установочный штифт, который установлен в отверстие под болт заднего крепления. Снимите правое переднее колесо и защитный щиток картера двигателя. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером.

Возможные неисправности: признаки и причины

Стартер – это электромеханическое устройство, обеспечивающее первичное вращение коленвала для успешного пуска двигателя. Пусковой механизм является частью зарядно-пусковой цепи, в которую входит аккумулятор, механизм управления пуском и само устройство. Конструкция его такова, что возможны как механические, так и электрические неполадки.

Чтобы найти причину неисправности стартера, нужно знать его устройство и принцип работы.

Для запуска силового агрегата нужно повернуть ключ в замке зажигания.

При этом запускаются следующие процессы:

• в замке замыкаются контакты;
• напряжение, поступающее от АКБ передается на обмотки тягового реле;
• благодаря возникшему в обмотках магнитному полю, вовнутрь стартера втягивается якорь;
• якорь толкает шток с пластиной, замыкающей контакты тягового реле;
•  после замыкания контактов запускается электродвигатель стартера;
• в это же время выдвигается бендикс, который своей шестерней зацепляется с маховиком мотора и заставляет его вращаться;
• ключ возвращают в первоначальное положение, и питание перестает поступать на клемму управления.

Из описания работы стартера можно предположить, какие возможны неисправности:

1. Стартер включен, не вращается якорь и не срабатывает втягивающее реле. Внешним признаком неполадки будет характерный прилипающий звук. Причина: полная разрядка АКБ, окисление на ее клеммах, плохая затяжка наконечников аккумулятора, обрыв в цепи между стартером и втягивающим, межвитковое замыкание и заедание якоря. Чтобы выяснить точную причину неисправности, придется снять стартер и полностью его разобрать, если проверив все легкие варианты возможных причин.
2. При включении пускового механизма тяговое реле срабатывает, а якорь тяжело вращается. Причина может быть в подгорании коллектора или замыкании между его пластинами, изношенности втулок якоря, разряженности аккумулятора или окислении клемм, изношенности щеток или их залипании, обрыве в обмотке статора, смещении пластин в якоре и обрыв якорной обмотки, замыкание между витками обмотки.
3. Стартер работает, якорь совершает вращательные движения, но не вращается коленчатый вал. Причина в поломке поводкового кольца на муфте или буферного кольца, заедание или перемещение с усилием якоря, пробуксовывает муфта, соскочил с оси или вышел из строя рычаг привода.
4. Двигатель запущен, но стартер не отключается. Заедает привод на валу якоря или приводной рычаг, заело втягивающее реле, слиплись контакты тягового реле, некорректная установка стартера, поломана возвратная пружина в выключателе зажигания или пружина свободного хода муфты. В этом случае нужно выключить зажигание и отключить питающий провод, идущий к реле.
5. Появление посторонних звуков и шумов. Причина может быть в износе подшипников, их разрушении, плохом креплении пускового механизма, повреждении зубьев шестеренок привода или венца маховика, плохое зацепление венца маховика с шестерней, поломка крышки, ослабло крепление полюса, якорь стал его задевать.

Если вышеописанные признаки пока не проявились, но при запуске стартер ведет себя не совсем обычно, стоит обратить внимание на признаки, которые могут стать причиной будущей поломки устройства:

1. Стартер начинает вращаться, после нескольких поворотов ключа. Это свидетельствует о подгорании контактов на тяговом реле.
2. После запуска двигателя пусковое устройство выходит из зацепления с опозданием, что говорит об износе зубьев венца маховика или шестерни бендикса.
3. При полной зарядке АКБ пускатель начинает вращение с большим трудом. Это говорит об износе щеток или выработке подшипника.

Для проведения правильной диагностики и поиска причин, почему не заводится стартер Рено Флюенс или другой модели, нужно знать технические параметры определенной модели Рено. Номинальное напряжение, постоянный ток, мощность, возникающий крутящий момент могут отличаться для разных моделей.

Как проверить стартер своими руками?

Для того чтобы стартер находился в исправном состоянии, необходимо уметь правильно проводить его диагностику.

Она состоит из этапов:

• проверка устройства в целом;
• проверка якоря и щеток;
• диагностика втягивающего реле;
• проверка бендикса, обеспечивающего бесшумный пуск;
• проверка целостности обмоток.

Проверка стартера возможна без снятия и со снятием устройства с автомобиля. Если стартер проверять на машине, то нужно взять длинный металлический предмет, например, отвертку, перемкнуть клеммы на устройстве.

Наблюдая за реакцией стартера, можно сделать выводы о неисправностях:

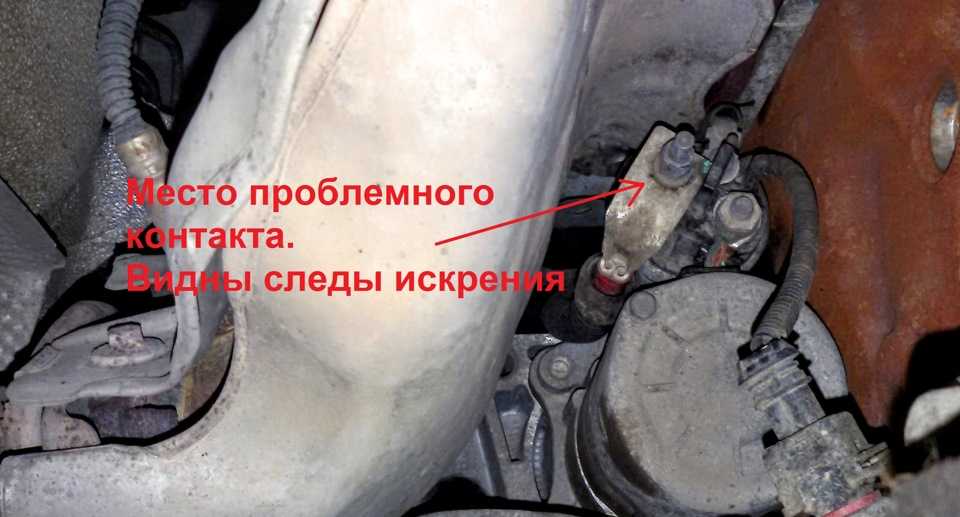

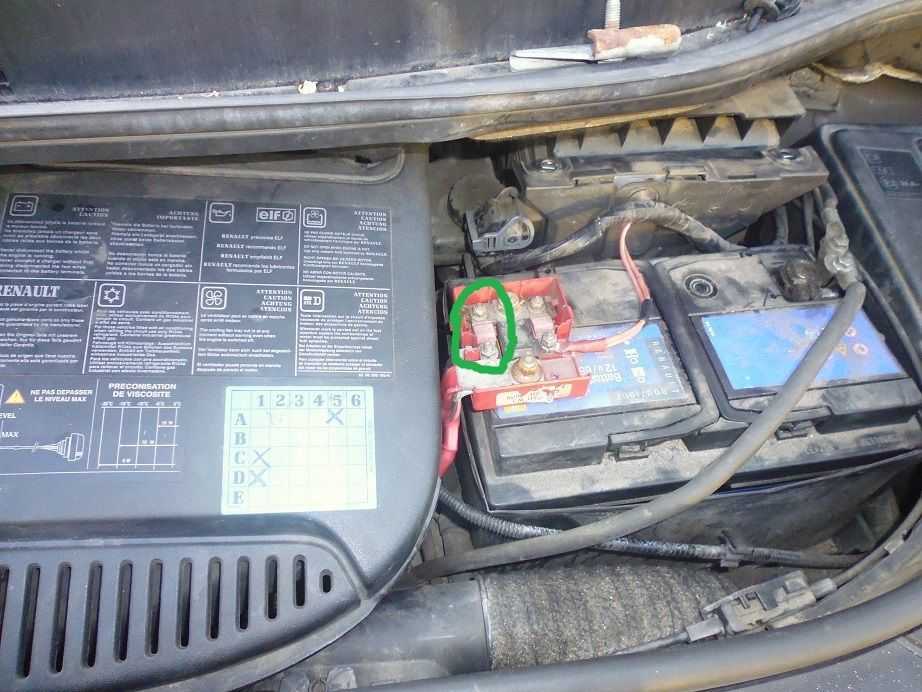

1. Есть искрение, но стартер не крутит. Проверить клеммы АКБ, если есть окисление, нужно их почистить. Возможно, нужно заменить реле. Также следует проверить целостность проводки между реле и пусковым механизмом.
2. Слабое вращение коленвала после включения пускателя. Недостаточный заряд аккумулятора, повреждение питающих проводов.
3. Слышны щелчки при повороте ключа в замке зажигания. Причиной может быть разрядка батареи, плохие контакты в местах соединения, поломка втягивающего реле.
4. Неисправность замка зажигания, возможно, что поможет чистка контактов, идущих к выключателю.

Для более серьезной проверки стартер придется демонтировать и зажать в тисках, не прилагая больших усилий, иначе можно повредить устройство.

Сначала проверяется работа стартера в целом. Для этого следует выполнить замыкание клемм стартера металлическим предметом или проволокой, как было описано выше. При исправном устройстве выдвинется бендикс и моторчик прокрутит шестерню. Далее следует проверить каждый узел пускового механизма (автор видео — Автоэлектрика ВЧ).

https://youtube.com/watch?v=H7k6u1e25EU

Проверка втягивающего реле. Для проверки следует соединить реле с плюсовой клеммой аккумулятора, а корпус устройства – с минусовой клеммой АКБ. При исправном реле якорь выдвинет шестеренку бендикса и прозвучит характерный щелчок.

Причина, почему шестерня может не выдвинуться может быть в следующем:

• заклинило якорь;
• подгорели контакты;
• перегорели обмотки реле или якоря.

Для проверки щеток можно использовать контрольную лампочку на 12 В с подключенными к ней двумя проводами. Один и проводов нужно присоединить к щеткодержателю, другой замкнуть на массу (корпус устройства). Если лампочка загорится, это говорит о наличии пробоя в защите, щетки нужно менять. Можно проверить щетки мультиметром. Сопротивление между щеткодержателем и основной пластиной должно стремиться к бесконечности.

К износу щеток приводит неравномерный износ коллектора. При демонтаже щеточного узла делается визуальный осмотр щеток, обмоток, якоря, втулок, коллектора. При разбитых втулках перекашивается якорь, что приводит к неравномерному износу щеток, возможно межвитковое замыкание обмотки.

Проверка якоря делается путем подачи напряжения в 12 В на стартер в обход втягивающего реле. Если он работает, то все в порядке. Если нет, то проблемы в якоре или щетках, необходима дальнейшая разборка устройства для визуального осмотра и проверки сопротивления мультиметром.

При диагностике якоря можно выявить такие неисправности:

• мультиметром выявляется пробой обмоток;
• специальным прибором ППЯ проверяется межвитковое замыкание;
• при визуальном осмотре можно увидеть распайку коллекторных выводов.

О замыкании обмоток свидетельствует наличие металлической стружки между ламелями корректора. Контакт между петушком и шинкой обмотки также могут быть причиной выгорания ламелей. Если стартер крутит, а коленчатый вал не проворачивается, нужно проверить бендикс.

Причины пробуксовки бендикса следующие:

• ослабление пружин;
• загустела или высохла смазка;
• износ роликов, становится меньше их диаметра;
• при одностороннем износе роликов появляются потертости на плоских гранях.

Для проверки бендикс нужно зажать в тиски, проложив прокладку, чтобы не повредить узел. Затем следует попробовать проворачивать муфту то в одну, то в другую сторону. Она должна проворачиваться лишь в одну сторону. Если это не так, то муфта неисправна и требует замены.

Бендикс может не входит в зацепление при износе зубьев или при его залегании. Это можно определить лишь при полной разборке.

Меняем стартер Рено Меган 2

Стартер – ключевой элемент в каждом автомобиле. При помощи данного элемента осуществляется запуск, и от его состояния будет зависеть насколько качественно это будет происходить на непрогретом двигателе. В данной статье постараемся разобрать по каким причинам Рено Меган 2 плохо заводится и по каким причинам не крутит стартер.

Определение неисправностей.

Перед тем, как демонтировать стартер Рено Меган 2 необходимо точно убедиться, что проблема в запуска кроется именно в этой детали. Проворачиваем ключ в замке зажигания и внимательно слушаем какие звуки издает мотор. Если на панели приборов стрелки пришли в движение и загорелись лампы, но когда двигатель начинает раскручиваться – все гаснет, то вероятно неисправен аккумулятор, поскольку напряжения не хватает для старта. Если панель приборов работает исправно, но при повороте ключа слышно только щелчки, то скорее всего проблема со стартером. Необходимо позвать помощника, чтобы он внимательно посмотрел на работу мотора. Если слышны только щелчки, стартер крутиться, но двигатель не «схватывается» — проблема со втягивающим реле. Так же, если стартер крутиться и втягивающее исправно, то возможна проблема с бендиксом – устройством, передающим вращение на ось маховика. В этом случае необходимо снять устройство и произвести его тщательный осмотр.

Демонтаж

Стартер Рено Меган 2 с двигателями 1,4 и 1,6л находятся в специальной полости рядом с двигателем. Расположен между воздушным фильтром и впускным коллектором. Доступ к нему довольно проблематичен. Так же для работы могут потребоваться специальные инструменты с удлинителем. Если есть сомнения в компетенции , то лучше доверить выполнение данных работ специалистам. Перед тем как снять стартер необходимо отсоединить контакты от втягивающего реле, затем этот же жгут проводов отключается от коллектора. Для этого понадобиться набор ключей с головками Torx. Затем при помощи шестигранных ключей откручиваются болты, фиксирующие корпус устройства. Если после проверки необходима замена стартера, то установка новой детали происходит в обратной последовательности.

Если неисправен бендикс стартера, то есть возможность его отремонтировать. Для этого нужно сперва очистить его от накопившейся грязи. Для этого можно использовать бензин или уайт-спирит.

Ремонт втягивающего реле

1. Откручиваются болты Torx T20, которые расположены с внешней стороны реле
2. Ключом на 13 снимаются гайки с внутренней стороны
3. Разъединяется корпус. Для этого нужно дополнительно открутить болты на 10.
4. После этого детали уже не удерживаются и устройство можно разъединить
5. Корпус устройства завальцован. Чтобы разобрать необходимо вооружиться плоской отверткой и отогнуть кромку.
6. Это самая долгая операция, которая потребует значительных затрат времени.
7. После того, как корпус обработан необходимо отпаять наконечники обмотки, потому что они будут мешать снятию.

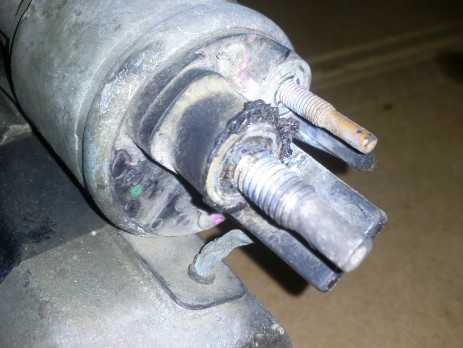

8. Наиболее распространённая причина выхода из строя – пригоревшие контакты. В этом случае необходимо их зачистить.

Для этого может быть использован мелкий напильник или наждачная бумага.

Ремонт стартера

Сперва осматривается ротор с бендиксом. Если на его лопастях присутствуют повреждения – то необходимо поменять устройство в сборе.

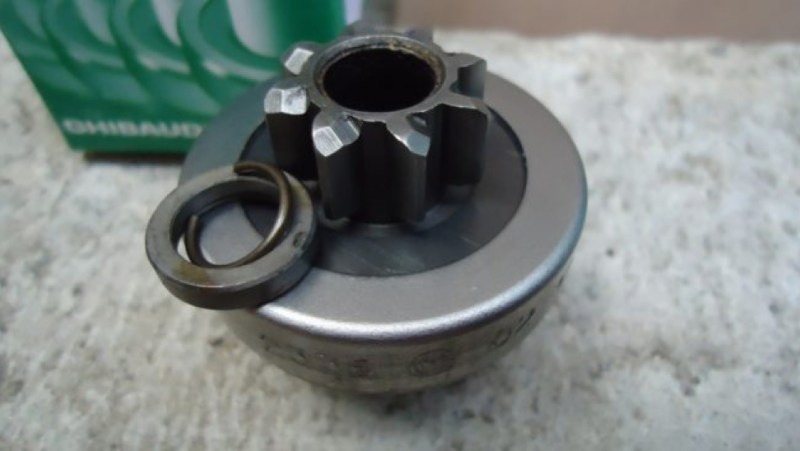

Чтобы поменять бендикс необходимо при помощи небольшой трубы сорвать стопорное кольцо.

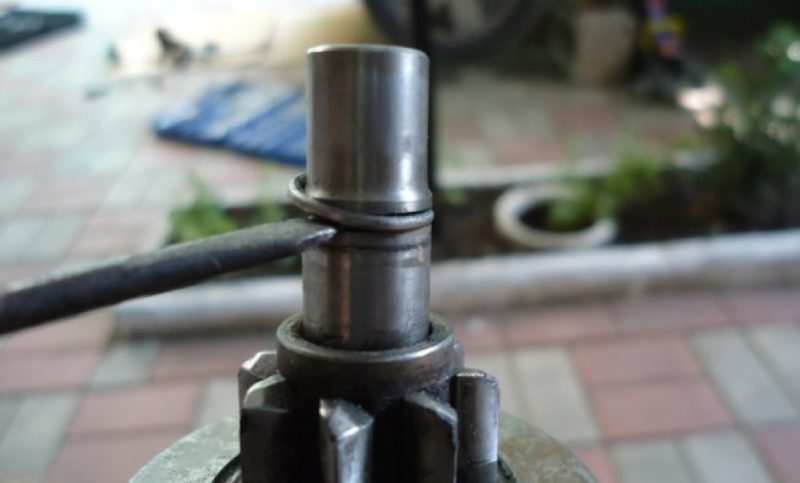

Поддеваем внутреннее кольцо при помощи отвертки и извлекаем бендикс.

Установка нового элемента производиться в обратном порядке.

Во время работы необходимо обратить внимание на состояние щеточного узла. Во время работы он может изнашиваться и требуется его замена

Снятие и ремонт достаточно простая, но трудоемкая процедура. При правильном подходе ремонт может быть осуществлен в течение нескольких часов. Но результатом будет быстрый пуск двигателя при любой температуре.

голоса

Рейтинг статьи

Руководства по ремонту

Официальная программа Схем электрооборудования на автомобиль Renault Megane II, кузов B,C,S 84 (Версия кузова — седан, универсал, купе), техническая нота NT8299A, Visu v3.0 от 2005.11.28, 2006 модельный год.

Название: Электросхемы Renault Megane II седан, универсал, купе Год выпуска : 2005 Автор : Renault Формат : образ диска ISO Качество : eBook (изначально компьютерное) Язык: Русский присутствует Размер архива: 141.68 MB

1. Установка схем не требуется. 2. Для использования схем нужно открыть образ, а затем кликнуть флаг страны для выбора языка. 2а. Если открытии образ не запустился автоматически, требуется открыть в ручную, и запустить файл INDЕХ.НТМ 3. Подробная инструкция по использованию схем есть внутри — кликните иконку с вопросительным знаком. 4. Комплект схем содержит схемы для различных вариантов комплектаций машины. Обычно предлагается несколько вариантов схем, для которых указываются буквено-цифровые обозначения двигателей, КПП и уровней комплектации отдельных узлов и подсистем. Перед использованием схем узнайте кодовое обозначение двигателя и КПП. Обозначения уровней комплектаций для различных узлов и подсистем можно посмотреть в документе «Перечень сокращений» — нажмите иконку с раскрытой книгой и выберите из списка «Перечень сокращений».

Где находится и как снять стартер на Рено Меган 2

Роль стартера в каждом автомобиле, в том числе и Рено Меган 2 трудно переоценить. Он выполняет ключевую функцию – запуск автомобиля и будет от него зависеть, как качественно происходит завод машины на холодном моторе. В данной статье мы расскажем, где находится непосредственно бендикс стартера, как происходит снятие стартера, а также будет представлен фотоотчет.

Как правильно определить неисправность

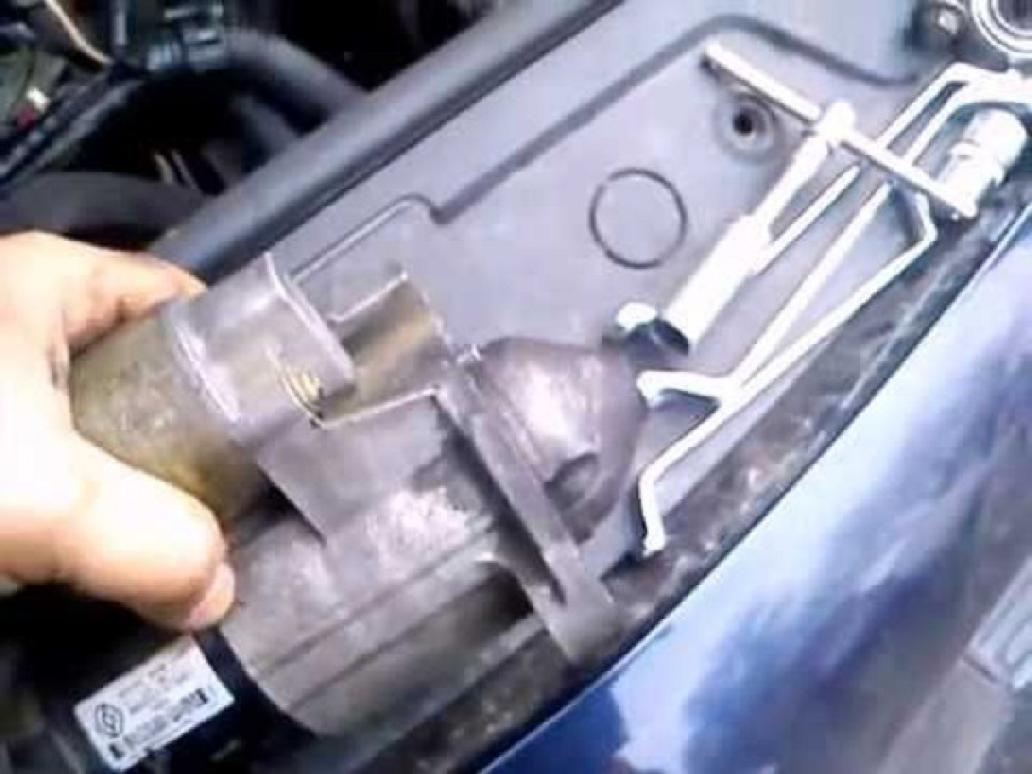

Как снять сам стартер? Для того, чтобы снять стартер с Renault Megane 2 следует точно знать, что машина не заводится именно из-за него. Сперва следует убедиться в том, что пусковое устройство не осуществляет прокрутку двигателя. Это легко понять, если провернуть ключ в замке зажигания, а ответной реакции не последует, в тоже время все основные элементы приборов работают, т.е. напряжение в бортовой сети имеется.

В случае, если при поворачивании ключа слышатся щелчки, то следует попросить напарника проследить за тем крутиться двигатель стартером или нет. Если прокручивание отсутствует, то поломан, скорее всего, бендикс стартера. Поэтому стартер должен быть демонтирован, проверен внешне и после его следует разобрать, чтобы установить точную причину неисправности.

Осуществляем собственноручно демонтаж

Как снять деталь? Чтобы правильно выполнить снятие стартера и ремонт данного узла, следует предварительно ознакомиться с тематическим видео, также можно посмотреть и фотоотчет, где все детально показано. Стартер на машинах марки Рено Меган 2 с объемом в 1,4 и 1,6 л находится в полости под мотором, между воздушным фильтром и впускным патрубком глушителя. Следует сразу рассчитывать, что доступ к нему довольно проблематичен. Поэтому используют ключи с удлинителем, которые существенно облегчают задачу.

Автомат Рено Каптур

Сначала проводят отсоединение контактов проводки от втягивающего реле, а затем и впускного коллектора. Применяем для этого ключи типа Торкс. Затем выкручиваются три болта под шестигранник, которые фиксируют корпус, после устройство извлекается с небольшими усилиями. Теперь его можно разбирать и ремонтировать. Именно таким образом осуществляется снятие стартера. Подготовленный специально фотоотчет вам в этом поможет. Новый узел монтируется в обратной последовательности.

Своими руками производим ремонт

По видео обзорам и фотографиям посвященных данному вопросу, бендикс в Рено Меган 2 ломается при больших пробегах либо, когда эксплуатировались неисправные свечи и АКБ, что приводит к продолжительной прокрутке двигателя при его заводе.

Перед заменой бендикса следует сделать попытку его реанимировать: зачистить, используя бензин либо уайт-спирит. Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его.

Для этих целей выкручиваются 3 гайки: две расположены на втягивающем реле, третья размещена на каркасе моторчика с бендиксом. Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт. Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: для этого подойдет любая трубка, которая имеет чуть больший диаметр, чем сам вал. После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2.

Текущее состояние щеток устанавливается на глаз: в случае появления на их головках трещин либо сколов, или графит стёрся до пружинного основания, следует безотлагательно выполнить ремонт. Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.

Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности. Далее механизм проверяется. Если мотор начал крутить хорошо, то все выполнено на уровне.

Объем багажника Рено Каптур

Подлокотник Рено Каптур

Подводим итоги

Итак, снятие стартера, а также все ремонтные мероприятия стартера для Рено Меган 2 не особо трудоемки, как это может показаться сперва

В случае правильного подхода и внимательного изучения материалов данной публикации, в том числе желательно обратить внимание, на фотоотчет, вы гарантировано справитесь с этой задачей, а ваш автомобиль будет заводиться с полуоборота при любой погоде

Как проверить втягивающее?

Если после щелчка больше ничего не происходит, то нужно проверить данное реле. Это можно сделать, замкнув силовой плюс и маленький контакт. Если реле щелкнуло и мотор стартера начал вращаться, то причина в замке зажигания. Если не начал, то в контактах и втягивающем. Внутри элемента имеются контактные пластины, которые со временем могут подгорать и терять контакт.

Проверить электромотор стартера можно следующим образом – отверткой замыкают два болта на втягивающем реле. Электромотор должен крутиться. Исправный стартер не должен нагреваться. Это же касается и втягивающего реле.
