Ремонт стартера двигатель 1zz

Щеточный узел стартера.

Неисправность этого узла часто появляется неожиданно, при этом не слышно звука прокрутки стартера, на некоторых моделях может присутствовать характерное щелканье втягивающего реле. При ударе тяжелым предметом по корпусу стартера (монтажка, короткий железный пруток) стартер начинает работать. Этот прием позволит на 100% убедится в неисправности щеточного узла.

Рассмотрим ремонт стартера на примере двигателя 1ZZ-FE, который устанавливался на автомобили TOYOTA, в нашем случае автомобиль TOYOTA FIELDER.

Для начала ОБЯЗАТЕЛЬНО отключаем плюсовую клемму аккумулятора. Затем для обеспечения лучшего доступа необходимо снять диффузор вентилятора радиатора. Фото креплений к сожалению нет, но там все просто. Отключаем разъем электродвигателя вентилятора и ключом на «10» откручиваем два болта крепления диффузора и вытаскиваем его вверх.

Расположение болтов крепления диффузора:

Откручиваем силовой провод от стартера:

Поскольку второй провод «включения» стартера совсем неудобно снимать, мы его пока оставим на месте, а снимем тогда, когда открутим стартер.

Откручиваем болты крепления стартера, один с одной, другой с другой стороны:

Снимаем стартер. Теперь свободно снимаем оставшийся провод.

На снятом стартере откручиваем крышку и силовой провод:

Откручиваем две гайки крепления втягивающего реле:

Для снятия бендикса, необходимо снять стопорное кольцо, для этого:

Подходящей головкой сбиваем втулку стопора:

Снимаем стопорное кольцо подходящей отверткой:

Снимаем бендикс, и ставим на его место новый, не забывая нанести смазку на вал и вилку, так же смазываем редуктор:

Не забываем нанести смазку на игольчатый подшипник крышки и втулку:

На этом этапе можно заменить щеточный узел. Рекомендую менять его полностью и не прибегать к замене отдельных щеток не имея контактной сварки. Пайка проводов щеток, прикручивание винтами и т.д, только добавят проблем, причем совсем скоро.

Отвинчиваем винты крепления щеточного узла:

Для установки нового щеточного узла сначала необходимо надеть его на якорь и уже потом прикручивать к крышке . Для удобства его монтажа можно воспользоваться крышкой от пластиковой бутылки.

Якорь перед установкой необходимо осмотреть, почистить, почистить коллектор между ламелями подходящим инструментом (причем я бы отнес эту операцию к обязательной, т.к между ламелями скапливается пыль от щеток, которая прекрасно проводит ток, и после этой процедуры стартер крутит гораздо «веселее»). Зачищаем коллектор мелкой наждачкой до «блеска».

Собираем все в обратной последовательности.

Ремонт втягивающего реле, рассмотрим чуть позже а вот еще одна неисправность стартера (даже не стартера, но неисправность касается системы запуска) на этой модели автомобиля рассмотрим в следующей статье.

Источник

Какой стартер устанавливается на Авенсис

Оригинальный пускатель Тойоты Авенсис — Denso 28100-0D090 или MS428000-0680. Данное устройство сделано в Италии, работает на 12 вольт.

Модель	Год производства	Модели стартеров
Avensis 1.6	02.2009 —	4280005830 DENSO, 1042102181 DENSO, 0001107531 BOSCH
Avensis 1.8 i 16V T22J[1ZZ-FE	07.2000 — 01.2003	JS1236 HC-PARTS
Avensis 1.8 VVT-i T25)[1ZZ-FE	01.2003 — 12.2008	0124325079 BOSCH, 1022118500 DENSO
Avensis 2.0 (T25)11AZ-FS	01.2003 —	STN1363 KRAUF, 17825N WAI, JS1363NNM NONAME, 4280000700 DENSO
Avensis 2.0 D-4D Verso (ACJllCD-FTV]	05.2001 — 07.2005	JS1088 HC-PARTS
Avensis 2.0 Diesel	02.2009 —	1042104521 DENSO
Avensis 2.2 D-4D (T25)	04.2005 —	TS24E3 VALEO
Avensis 2.2 D-4D CAT (T25)	04.2005 —	4280003180 DENSO, 4280004920 DENSO
Avensis 2.4 (T25)12AZ-FSE]	09.2003 —	STN1363 KRAUF, 17825N WAI, JS1363NNM NONAME, 4280000700 DENSO
Avensis 2.4 Estate (T25)	10.2003 —	114817 CARGO
Avensis 2.4 Hatchback (T25)	09.2003 —	114817 CARGO
Avensis Verso 2.0 VVT-i	08.2001 — 11.2009	2280006273 DENSO, 2280009600 DENSO, JS1302 HC-PARTS, 4280007500 DENSO

Какой купить стартер на замену

Лучший вариант — это купить на замену оригинальный стартер. Но стоить он будет дороже всего. Вместе с тем вероятность того, что этот стартер подойдёт машине и решит существующую проблему является наибольшей. Прогадать при покупке оригинального стартера невозможно, разве только нарваться на его подделку. Как он выглядит, показано на фото.

Чтобы выбрать именно тот стартер, который стоит в оригинале, следует ввести в поисковик номер, который указан на самом стартере. Предложенные магазины и аукционы в первую очередь покажут именно нужный вам вариант. Однако цена на оригинальный стартер фирмы тойота будет дороже всего.

Оригинальный стартер для Toyota Avensis 2 может стоить от 80 до 250 евро.

Более бюджетные и доступные варианты стартеров представлены ниже в таблице.

Как снять

На фото ниже, показано, где находится стартер на Тойота, на примере мотора с объемом 1.4 литра 2008 года.

На левой части будет резиновая накладка, которую следует отодвинуть пальцем. За накладкой будет гайка размером 12. Необходимо подлезть ключом и открутить ее. Для этой операции лучше всего подойдет накидной. После откручивания гайки можно снять металлическую клемму, которую она фиксировала.

Ниже будет виден электрический разъем, который надо отсоединить. Руками эту операцию произвести будет сложно, потому что соединение довольно прочное, поэтому можно взять себе в помощь отвертку, для того чтобы поддеть корпус.

Теперь можно произвести отсоединение части устройства, расположенной справа. Для этого нам понадобится головка на 14 и трещотка. Стоит отметить, что откручивать болт очень неудобно из-за того, что он довольно длинный, а пространства для откручивания мало. Рядом будет находиться второй болт, который так же откручиваем, после чего можно демонтировать устройство и относить на проверку.

Ниже для наглядности приведено видео, в котором показывается, как снять стартер на Тойота Королла:

Щеточный узел стартера.

Неисправность этого узла часто появляется неожиданно, при этом не слышно звука прокрутки стартера, на некоторых моделях может присутствовать характерное щелканье втягивающего реле. При ударе тяжелым предметом по корпусу стартера (монтажка, короткий железный пруток) стартер начинает работать. Этот прием позволит на 100% убедится в неисправности щеточного узла.

Рассмотрим ремонт стартера на примере двигателя 1ZZ-FE, который устанавливался на автомобили TOYOTA, в нашем случае автомобиль TOYOTA FIELDER.

Для начала ОБЯЗАТЕЛЬНО отключаем плюсовую клемму аккумулятора. Затем для обеспечения лучшего доступа необходимо снять диффузор вентилятора радиатора. Фото креплений к сожалению нет, но там все просто. Отключаем разъем электродвигателя вентилятора и ключом на «10» откручиваем два болта крепления диффузора и вытаскиваем его вверх.

Расположение болтов крепления диффузора:

Откручиваем силовой провод от стартера:

Поскольку второй провод «включения» стартера совсем неудобно снимать, мы его пока оставим на месте, а снимем тогда, когда открутим стартер.

Откручиваем болты крепления стартера, один с одной, другой с другой стороны:

Снимаем стартер. Теперь свободно снимаем оставшийся провод.

На снятом стартере откручиваем крышку и силовой провод:

Откручиваем две гайки крепления втягивающего реле:

Для снятия бендикса, необходимо снять стопорное кольцо, для этого:

Подходящей головкой сбиваем втулку стопора:

Снимаем стопорное кольцо подходящей отверткой:

Снимаем бендикс, и ставим на его место новый, не забывая нанести смазку на вал и вилку, так же смазываем редуктор:

Не забываем нанести смазку на игольчатый подшипник крышки и втулку:

На этом этапе можно заменить щеточный узел. Рекомендую менять его полностью и не прибегать к замене отдельных щеток не имея контактной сварки. Пайка проводов щеток, прикручивание винтами и т.д, только добавят проблем, причем совсем скоро.

Отвинчиваем винты крепления щеточного узла:

Для установки нового щеточного узла сначала необходимо надеть его на якорь и уже потом прикручивать к крышке . Для удобства его монтажа можно воспользоваться крышкой от пластиковой бутылки.

Якорь перед установкой необходимо осмотреть, почистить, почистить коллектор между ламелями подходящим инструментом (причем я бы отнес эту операцию к обязательной, т.к между ламелями скапливается пыль от щеток, которая прекрасно проводит ток, и после этой процедуры стартер крутит гораздо «веселее»). Зачищаем коллектор мелкой наждачкой до «блеска».

Собираем все в обратной последовательности.

Ремонт втягивающего реле, рассмотрим чуть позже а вот еще одна неисправность стартера (даже не стартера, но неисправность касается системы запуска) на этой модели автомобиля рассмотрим в следующей статье.

Источник

Снятие проверка и установка стартера Toyota Camry

СНЯТИЕ И УСТАНОВКА СТАРТЕРА (МОДЕЛИ С ДВИГАТЕЛЕМ 1–2AZ-FE)

Отсоедините провода от клемм аккумуляторной батареи

Снимите аккумуляторную батарею с опорой.

Снимите воздушный фильтр в сборе с кронштейном.

Отсоедините разъем стартера.

Отверните гайку и отсоедините вывод 30 проводки стартера.

Отверните два болта крепления и снимите стартер (рис. 1).

Затяните гайку крепления 30 вывода моментом затяжки 30 Нм.

Затяните два болта крепления стартера моментом затяжки 39 Нм.

Установите остальные компоненты в порядке, обратном снятию.

СНЯТИЕ И УСТАНОВКА СТАРТЕРА (МОДЕЛИ С ДВИГАТЕЛЕМ 1МZ-FE)

Отсоедините провода от клемм аккумуляторной батареи.

Снимите аккумуляторную батарею с опорой.

Снимите воздушный фильтр в сборе с кронштейном.

Отсоедините разъем стартера.

Отверните гайку и отсоедините вывод 30 проводки стартера.

Отверните два болта крепления и снимите стартер (рис. 2).

Затяните гайку крепления 30 вывода моментом затяжки 9,8 Нм.

Затяните два болта крепления стартера моментом затяжки 42 Нм.

Установите остальные компоненты в порядке, обратном снятию.

Проверка должна производиться в интервале 3–5 с во избежание повреждения обмотки статора.

Проверка втягивающей обмотки тягового реле.

Подсоедините провода от аккумуляторной батареи к выводам тягового реле, как это указано на рисунке 3.

Убедитесь, что шестерня обгонной муфты выдвинулась наружу.

Если ведущая шестерня обгонной муфты не выдвинется, то замените тяговое реле.

Проверка удерживающей обмотки

Убедитесь, что ведущая шестерня остается выдвинутой.

Если ведущая шестерня возвращается внутрь, то замените тяговое реле.

Проверка возврата ведущей шестерни обгонной муфты

Отсоедините отрицательный провод от корпуса тягового реле (рис. 5).

Убедитесь, что ведущая шестерня обгонной муфты втянулась внутрь.

Если ведущая шестерня обгонной муфты не втянулась, то замените тяговое реле в сборе.

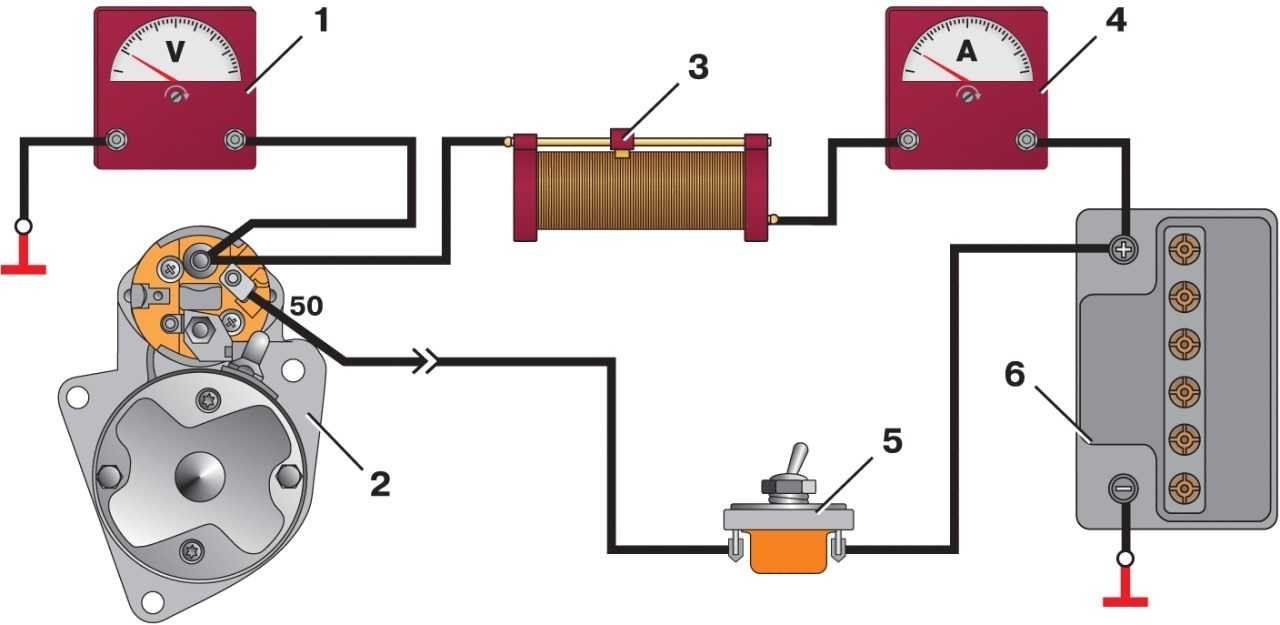

Проверка работы стартера без нагрузки

Подсоедините провода от аккумуляторной батареи и от амперметра к стартеру, как это указано на рисунке 6.

Проверьте, что якорь стартера вращается равномерно и ведущая шестерня обгонной муфты выдвинута.

Измерьте при помощи амперметра силу тока. Номинальная сила тока при 11,5 В: 90 А.

Электрическая причина неисправности

Если при повороте ключа в замке зажигания прокрутка происходит медленно, со сбоями или стартер не запускается (отзываясь коротким щелчком), то причина неисправности в самом электрике механизма. Для запуска двигателя не хватает мощности. Проверяют всю электрическую цепь, начиная с аккумуляторной батареи:

После этого стартер снимают для осмотра, типичные поломки электрических его деталей:

• Щетки неплотно прилегают к коллектору;
• Обмотка тягового реле имеет повреждения, обрыв или следы нагара;
• Изношен якорь;
• Неисправен редуктор стартера.

В большинстве случаев такие неисправности подлежат ремонту: требуется заменить изношенную деталь или произвести чистку. Стоимость нового оригинального стартера на Camry 40 начинается от 6000 рублей, а замена щёток, втулок коллектора, реле или якоря обойдётся в 200 – 400 рублей.

Замена стартера Приора, основные неисправности

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

• бендикс;
• вилка;
• якорь;
• статор;
• втягивающее реле;
• маска;
• редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

• «крутит» и при этом запускает двигатель;
• не «крутит»;
• продолжает «крутить» после того, как ключ отпустили;
• скрипит, раздаются щелчки;
• «крутит», но слишком долго.

• Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
• машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Ремонт стартера на Toyota Carina с двигателем 7А-FЕ

Доброго всем вечера. У стартера на моей машине появились неприятные симптомы, при запуске под чудесный кххххзззжж. не схватывал движку на 3-х из 10-и попыток запуска при температурах выше нуля и на 5-и из попыток10-и при отрицательных.

Напугали меня, что могло съесть пластиковые шестерни или бендексу каюк. Посмотрел на схему по каталогу, ничего не понял по расходникам, рискнул сам разобрать и посмотреть что к чему. Кратко о доступе и снятии стартера.

Отсоединили АКБ, сняли воздушный фильтр и весь впуск со всеми деталями вплоть до резонартора и патрубка идущего к ДПДЗ. Стартер сидит крепко на двух винтах с головкой на 12мм, первый легко снимается второй на обратной стороне. Я ни разу не снимал стартер, пришлось на пять минут замочить болты WD-шкой. Инструмент:

ключи и головки 8 10 12 14, желательно ударная отвёртка PZ3,Жидкости и расходники сжатый воздух, очиститель двигателя triton или ему подобный, смазки инертные влагостойкие, если есть трансмиссионное масло 75w-90 или гуще тоже подойдёт для подшипников.

Особенности конструкции

Несмотря на недоработки, двигатель 2AZ FE по большей части имеет оригинальную конструкцию:

• блок цилиндров – чугунные гильзы, не просто вплавлены в алюминиевое тело блока, но и имеют высокую адгезию за счет неровной поверхности (ласточкин хвост);
• коленвал – стальная поковка на 5 опорах с 8 противовесами, ось смещена на 10 мм относительно цилиндров для снижения износа, полимерные шестерни для привода балансирных валов закреплены на нем неподвижно;
• поршни – имеют умеренно облегченную юбку с пластиковым покрытием, пальцы плавающего типа;
• система охлаждения блока – благодаря проставке? циркуляция ОЖ смещается в верхнюю часть цилиндра;
• ГБЦ – впускные порты расположены ближе к вертикали, крышка создана из алюмо-магниевого сплава;
• VVTi – только на впускном распредвалу, изменение фазы в пределах 50 градусов;
• регулировка тепловых зазоров клапанов – толкатели без шайб;
• навесное оборудование – маслонасос внутри картера, трохоидный тип;
• охлаждение поршней – форсунки в блоке;
• расположение коллекторов – впереди выпускной тракт, сзади впускной ресивер;
• впрыск – распределенный, летом секвентальный, зимой попарный, возможен синхронизированный и одновременный всеми форсунками сразу в зависимости от прошивки ЭБУ.

Блок цилиндров

Коленвал

Охлаждение 2AZ FE

Конструкция ГБЦ

Схема привода ГРМ

Стартер Toyota 1ZZ

Стартер 1ZZ предназначен для создания требуемого момента вращения коленчатого вала силового агрегата, способствующего запуску двигателя при достижении необходимого числа оборотов. При этом происходит набор установленной степени сжатия в цилиндрах, необходимой для воспламенения воздушно-топливной смеси.

Конструкция устройства включает в себя электрическую и механическую часть. В случае выхода из строя отдельных элементов, будут наблюдаться проблемы с пуском мотора. Для устранения неполадок потребуется снять стартер с двигателя Тойота 1ZZ, и установить причину неисправности. В данном материале, представлено подробное описание по устранению различных поломок электростартера 1ZZ, а также инструкция по его снятию с силового агрегата.

Замена Цепи Тойота Камри 3.5

Надежность автомобиля – это параметр, зависящий от огромного количества причин. Замена прокладки клапанной крышки на тойота камри 2004г.В 2.4.Своими руками. Ранее как почистить кожаные сиденья и пол на тойота камри 40 2.4l далее 2az-fe — замена цепи.

Конкретно этот показатель для водителей нередко является определяющим при выборе машины. На Тойота Камри устанавливается цепь привода механизма ГРМ.

В среде автовладельцев не стихают споры насчет того, какой механизм лучше – цепь либо ремень? Ответ очевидно неочевиден, каждый механизм имеет как плюсы, так и отличается некими недочетами.

Но главной положительной чертой, которую имеет цепной привод, является высочайший уровень надежности (цепной механизм в среднем служит порядка 200 000 пройденных автомобилем км).

Также замена ремня ГРМ по собственной процедуре почти во всем сходна с такой в отношении цепи. Но в случае подмены данного узла на машинах 2013 года либо более ранешнего обладателю процесс этот обойдется в большую сумму.

Причины замены ременного механизма

После 2013 года авто Кэмри выполнялись с моторами объемом в 3.5 и 2.4 литра. Замена ремня грм. Почему рвутся цепи грм на современных тойота ленд крузер 200.

Такие движки являются относительно надежными и тихо (при соответственном обслуживании) могут отслужить более 300 000 км. Замена цепи замена прокладки клапанной крышки на тойота камри toyota camry 2.4 vs 3.5.

Но по прошествии огромного пробега либо долгого срока эксплуатации (более 6 лет) цепь имеет свойство растягиваться, что может привести к повышению употребления горючего (хотя данный автомобиль в силу собственных габаритов и так не отличается умеренным расходом, проблемы с механизмом приведут к повышению «аппетита» до 5 л. на каждую сотку км). Киа kia rio 3 (киа рио 3) kia rio 3. Снятие и установка заднего бампера .

Также неисправность данного узла приведет к потере мощности (что на автомобилях с мотором 2.4 литра может критически сказаться). В данной статье рассматривается цепь грм на тойота камри 40, стоимость цепи грм камри 40, периодичность замены цепи, описание процесса замены цепи. Авто 2013 года выпуска и позже получили более совершенный агрегат, он обладает более применимыми чертами износостойкости.

Как менять механизм

Необходимо отметить, что самостоятельный процесс демонтажа и установки цепного устройства довольно трудоемок, и не рекомендуется создавать данную функцию без соответственных способностей в ремонте (не базисных, а проф).

К тому же цена материалов для подмены составит порядка 20 000 рублей (при приобретении непременно направить внимание на качество цепи и сопутствующих расходников – подмену нужно создавать только на уникальные запасные части). Также при производстве регулировки либо подмены будет нужно особый инструмент

Кроме разных ключей (с различными размерами головок) и отверток необходимы приспособления для регулировки натяжки цепи. Замена свечей зажигания форд фокус 3 форд мондео. Провал ford focus 3. На. Замена цепи грм тойота камри 2.4 и 3.5. При потребности ремонта процедура демонтажа делается таким макаром:

Также при производстве регулировки либо подмены будет нужно особый инструмент. Кроме разных ключей (с различными размерами головок) и отверток необходимы приспособления для регулировки натяжки цепи. Замена свечей зажигания форд фокус 3 форд мондео. Провал ford focus 3. На. Замена цепи грм тойота камри 2.4 и 3.5. При потребности ремонта процедура демонтажа делается таким макаром:

• Нужно обеспечить электробезопасность автомобиля, открепив клемму аккума.
• Потом следует поднять машину при помощи соответственных устройств, снять правое колесо впереди и слить моторное масло.
• Дальше нужно снять воздушный фильтр и примыкающие патрубки.
• Следующее действие – демонтаж генератора и стойки опоры мотора (правой).
• Потом нужно отсоединить крышку головки цилиндров и катушки зажигания.
• Следующий шаг – снять натяжитель цепи ГРМ системы газораспределения.
• Далее следует снятие механизма гидроусилителя ремня и шкива коленчатого вала мотора, при этом также следует снять датчик коленчатого вала.
• Затем необходимо снять масляный поддон (удалив штатный герметик).
• После этих процедур надо приступить к демонтажу навесного оборудования (ротор, башмак и успокоитель цепи).
• Затем следует установить новую цепь и совместить все метки с помощью специального ключа.
• Сборку конструкции осуществлять в обратном порядке.

Заключение

Самостоятельная замена цепи ГРМ на Тойота Камри 2.4 является достаточно сложным процессом, который необходимо выполнять при помощи одного или нескольких помощников, а время работы может длиться несколько часов.
