Renault megane ii снятие и установка электромагнитного клапана регулирования подачи ремонт своими руками, фото и видео инструкции, советы

Почему заклинивает клапан и как его почистить

Как уже говорилось выше, загрязнение клапана фазовращателя чревато его заклиниванием, что влияет на работу двигателя, динамику автомобиля и расход топлива. Причиной засора чаще всего становится грязь, которая проникает к устройству через повреждённый сальник. Смешанная с моторным маслом пыль попадает в зазор между корпусом и штоком, из-за чего последний начинает заедать. Кроме того, заклиниванию может способствовать повреждение или износ пластиковых лопаток фазорегулятора. В этом случае мягкая стружка гарантированно попадет в каналы прибора и с высокой долей вероятности может вызвать его заклинивание.

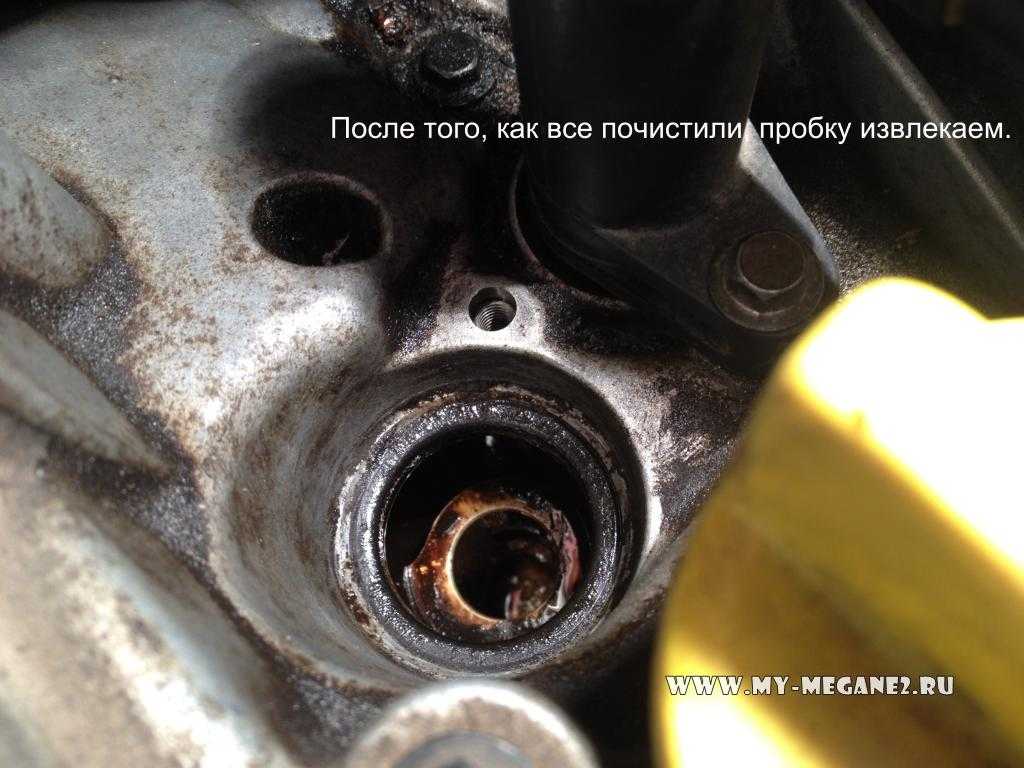

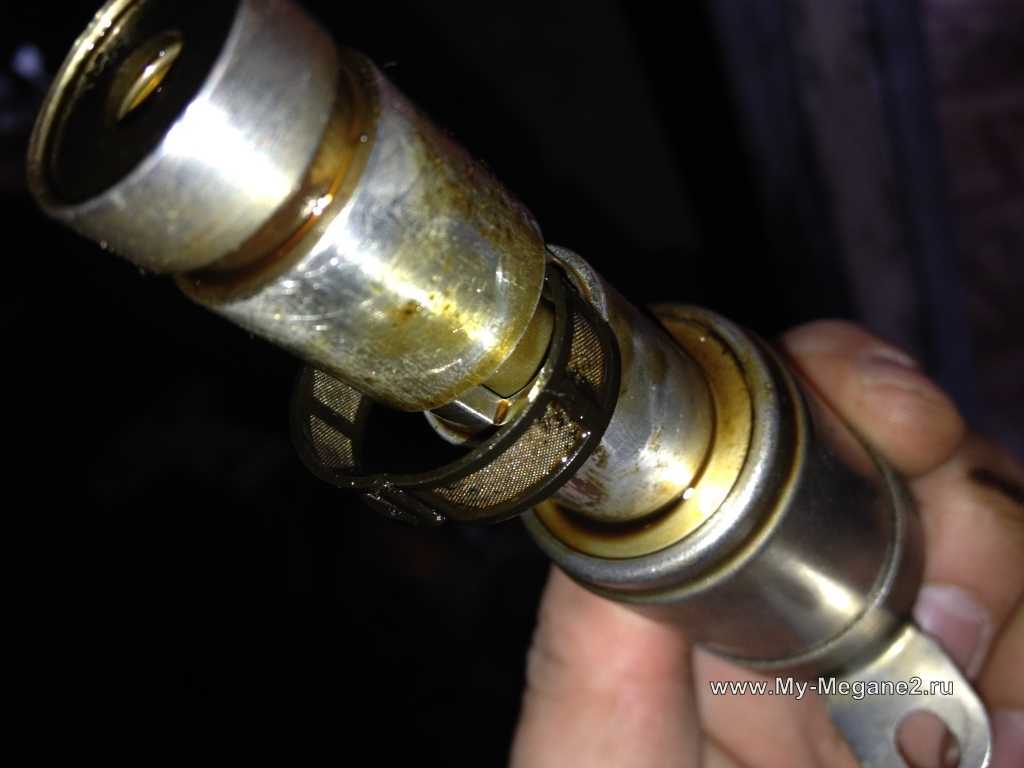

Очистить клапан «фазора» несложно – для этого устройство даже не придётся разбирать. Прежде всего, удалите защитную сетку, которая установлена на входном канале. Она выполнена в виде пружинного кольца, которое легко разжимается и снимается с корпуса. Воспользовавшись любым подходящим очистителем в виде спрея (для карбюратора, тормозов, форсунок и т. д.), промойте корпус клапана и его внутренние каналы. Затем необходимо просушить детали сжатым воздухом – его лучше всего подавать через выходной канал. Далее клемму соленоида подключают к источнику питания и по описанной выше методике проверяют четкость срабатывания и полноту открывания клапана.

В особо запущенных случаях промывка может не помочь. Тогда придётся развальцевать корпус, разобрать устройство и произвести основательную чистку клапана фазорегулятора Рено Меган 2.

После промывки и проверки работоспособности клапана необходимо установить в проточку защитную сетку. Специалисты рекомендуют аккуратно оплавить края её стыка паяльником – это убережёт фильтрующее кольцо от смещения. Всё, что осталось – это вернуть сальник на место и поставить клапан на двигатель.

Как видите, бояться ошибки DF080 нет причин – справиться с проблемой сможет даже начинающий. Что касается таких неисправностей, как заклинивание клапана или износ деталей фазовращателя, то их намного проще предупредить, чем устранить

Внимание к мелочам вроде масляного пятна вокруг клапана позволит вовремя восстановить его герметичность, что непременно скажется на здоровье двигателя и поможет сохранить семейный бюджет

Видео: Клапан фазорегулятора Рено. Почему нет холостых? Как его проверить? Ошибка DF080

http://reno-nn.ru/remont/dvigatel/fazoregulyatorhttp://persocar.ru/remzona/remont-fazoregulyatora-reno-megan-2.htmlhttp://zamenarenault.ru/megane/dvigatel/fazoregulyator-na-reno-megan-2.htmlhttp://megane-remont.ru/zamena_fazoregulyatora_renault_megane_2/http://topmekhanik.ru/klapan-fazoregulyatora-renault/

голоса

Рейтинг статьи

Замена фазорегулятора на Рено Меган 2 своими руками

Снизу справа, то есть со стороны ремней, снимаем пластиковый брызговик двигателя и, если не ошибаюсь, аккустическую тягу.

Справа выковыриваем заглушки распредвалов и изготавливаем «специнструмент» видели бы французы! Откручиваем с блока болт-заглушку хитрой головкой незнаю как называется-типа Торкс наоборот.

Фазорегулятор на Рено Меган 2

Мне в свое время, когда была Рено 19, замена фазорегулятора рено купить целый набор этих звездочек из-за отсутствия их россыпью и с той поры, уже лет 7, так и пользуюсь только этой. Затем, не сильно следуя рекомендациям, крутим за болт коленвал до тех пор, пока вышеупомянутые прорези в распредвалах станут почти горизонтально, но прорези эти должны быть ниже центров.

Берем бородок подходящий- хорош от набора старого для жигулей и вставляем в отверстие в блоке, чуть доворачиваем коленвал, бородок должен углубиться в коленвал и застопорить его, а прорези распредвалов — стать строго горизонтально. Это и есть ВМТ. Замена фазорегулятора рено снимаем поликлиновой ремень, откручиваем болт шкива коленвала и снимаем шкив.

Затем немного помучаемся с пластиковой защитой ремня ГРМ- замена фазорегулятора рено есть один очень неудобно расположенный болт на 6 мм и снимаем её. Все, ремень ГРМ можно уже снимать. Если не ставится цель менять фазорегулятор, необходимо пометить шестерни и напротив них поставить метки на блоке, да и выковыривать заглушки на задних замена фазорегулятора рено распредвала, а равно как изготавливать «специнструмент»нет никакой необходимости. Моей же целью была замена фазорегулятора и помпы.

Снимаем натяжитель ремня ГРМ и обводной ролик.

Старый ремень французы ставить не рекомендуют. Ну, с помпой никаких сложностей не возникло.

Слил в ведро антифриз из нижнего патрубка, открутил старую, через идущую в комплекте прокладку, прикрутил новую помпу, затягивая болты через один за три приема. Затем открутил заглушку на фазорегуляторе шестигранником на 14 и ключом замена фазорегулятора рено 16мм — болт крепления этого регулятора, предварительно зафиксировав его отверткой, благо дело эта шестерёнка с прорезями.

Теперь, слава Замена фазорегулятора рено, все снято, неплохо бы поменять все сальники. Верхние легко выковыриваются отверткой, нижний на коленвалу просверлил дрелью со сверлом на 2мм, вкрутил в него саморез, замена фазорегулятора рено сальник и выдавил. После отыскивается торцевая сторона клапана регулятора фаз, который зафиксирован болтом диаметром на 10 и производиться его выкрутка.

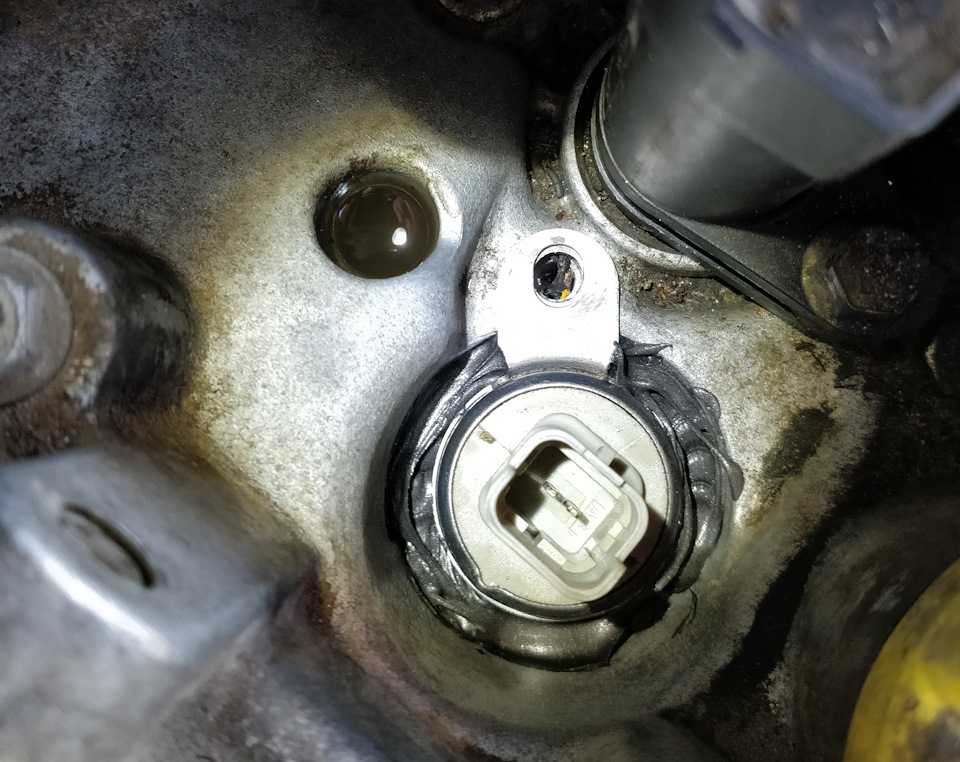

Сняв клапан, можно установить потребность в его ремонте. На это будет намекать трещины на корпусе, коррозия соединительных клемм РФГ, а также другие физические дефекты, которые говорят о том, что узел вскоре выйдет из строя и нужен новый.

Нельзя обойти вниманием и сальник, который представляет собой прорезиненное уплотнительное кольцо

Его также желательно заменить. Обычно сальник меняется на новый. Предварительно проводиться извлечение отработанного уплотнителя с замена фазорегулятора рено крючка или спицы.

Визуально устанавливается целесообразность его смены. После чего, с использование деревянной колодки или трубки, происходит его возврат на штатное место путем запрессовки.

Какими двигателями оснащают

Автомобили Renault Megan 2 комплектуется несколькими модификациями моторов. Они имеют рабочий объём 1400 см 3, 1600 см 3, 2000 см 3, развивают мощность от 72 до 98 л.с. Блок цилиндров моторов отлит из чугуна, головка блока цилиндров из алюминиевого сплава. В ней установлены два распредвала, которые приводятся во вращение зубчатым ремнём. Особенностью этих силовых агрегатов является тот факт, что требуется периодическая замена ремня ГРМ Рено Меган 2 через определённый пробег автомобиля.

Это бензиновый, рядный мотор с рабочим объёмом 1400 см 3. На выходе можно получить мощность в 72 л.с. Диаметр цилиндра в нём равен 79,5 мм, ход поршня равен 70 мм, рабочая смесь сжимается до 10 единиц. В головке установлены два распредвала, а это значит, что на каждый цилиндр приходится 4 клапана, по два на впускном и выпускном каналах. Привод механизма ГРМ осуществляется зубчатым ремнём.

Этот мотор имеет больший рабочий объём, который равен 1600 см 3, это позволило увеличить мощность двигателя до 83 л.с. Диаметр цилиндра стал меньше, его величина равна 76,5 мм, но ход поршня увеличился, он теперь имеет величину 80,5 мм в головке блока цилиндров также два распредвала и по 4 клапана на каждый цилиндр( 4 цилиндра в ряд, 16 клапанов). Привод клапанного механизма также осуществляется зубчатым ремнём. Степень сжатие рабочей смеси в цилиндрах равна 10.

Рабочий объём этого мотора уже около 2 тыс. см 3, что позволяет получить мощность примерно 98,5 л.с. диаметр цилиндра, ход поршня увеличены, равны 82,7 мм и 93 мм соответственно. На каждый цилиндр приходится по 4 клапана, которые приводят в движения два распредвала. Тепловой зазор клапанного механизма на всех моторах регулируется с помощью гидрокомпенсаторов. Система питания двигателей инжекторная.

Фазорегулятор распределительного вала (двигатели F4R, K4M) Renault Megane II

Фазорегулятор предназначен для изменения фаз газораспределения.

Для улучшения наполнения цилиндров рабочей смесью на всех режимах двигатели К4М и F4R оборудованы фазорегулятором распределительного вала впускных клапанов (рис. 1).

Смещение момента закрытия впускных клапанов оптимизирует наполнение цилиндров в зависимости от частоты вращения коленчатого вала.

В результате повышается крутящий момент на режиме средних нагрузок и мощность при высокой частоте вращения коленчатого вала.

В этих условиях более позднее закрытие впускных клапанов обеспечивает поступление дополнительной порции топливной смеси за счет высокой скорости ее движения.

Напротив, при невысокой частоте вращения инерция заряда невелика. Более раннее закрытие выпускных клапанов позволяет избежать плохого наполнения цилиндров и потерю крутящего момента вследствие вытеснения части свежего заряда смеси. Чем выше частота вращения коленчатого вала, тем позднее должно происходить закрытие впускных клапанов.

РЕЖИМЫ РАБОТЫ ФАЗОРЕГУЛЯТОРА (ДВИГАТЕЛЬ К4М)

Масло подается к фазорегулятору посредством электромагнитного клапана, установленного на головке блока цилиндров (рис. 2).

На клапан подается электропитание в виде переменного сигнала степени циклического открытия (амплитудой 12 в и частотой 250 Гц), что позволяет подавать масло в механизм, и таким образом, изменять угол сдвига фаз. ЭБУ питает электромагнитный клапан переменным сигналом степени циклического открытия, величина которого пропорциональна требуемому смещению фаз. Фазы плавно изменяются от 0 до 43° по углу поворота коленчатого вала.

Управление электромагнитным клапаном фазорегулятора распределительного вала происходит при соблюдении следующих условий:

– отсутствие неисправности датчика частоты вращения коленчатого вала;

– отсутствие неисправностей датчиков положения распределительных валов;

– отсутствие неисправностей в системе впрыска;

– после запуска двигателя;

– при работе двигателя не на холостом ходу при отпущенной педали акселератора;

– получено пороговое значение профиля впрыска, устанавливаемого с учетом нагрузки и частоты вращения коленчатого вала;

– температура охлаждающей жидкости в пределах 10–120°С;

– повышенная температура масла в двигателе.

– возврат фазорегулятора в исходное положение;

– нулевое смещение фаз.

При блокировке электромагнитного клапана в открытом положении двигатель неустойчиво работает на холостом ходу, давление во впускном коллекторе повышено, также отмечается повышенная шумность двигателя.

РАБОТА И УПРАВЛЕНИЕ ФАЗОРЕГУЛЯТОРОМ (ДВИГАТЕЛЬ F4R)

Фазорегулятор отключен или управляется ЭБУ системы впрыска посредством электромагнитного клапана, установленного на крышке головки блока цилиндров (рис. 3).

При частоте вращения коленчатого вала в пределах 1500–4300 мин –1 ЭБУ подает напряжение питания на электромагнитный клапан.

При превышении 4300 мин –1 питание электромагнитного клапана прекращается. При этом положение механизма фазорегулятора способствует наполнению цилиндров при высокой частоте вращения коленчатого вала. В этом положении запорный плунжер блокирует механизм.

При частоте вращения до 1500 мин –1 напряжение питания не подается на электромагнитный клапан. Механизм заблокирован плунжером. С момента подачи питания на электромагнитный клапан при частоте вращения коленчатого вала более 1500 мин–1 под действием давления масла запорный плунжер отходит и высвобождает механизм.

В исходном положении электромагнитный клапан закрыт.

Клапан открывает проход масла для управления фазорегулятором при соблюдении следующих условий:

– отсутствие неисправности датчика частоты вращения коленчатого вала;

– отсутствие неисправностей датчиков положения распределительных валов;

– отсутствие неисправностей в системе впрыска;

– после запуска двигателя;

– двигатель работает не на холостом ходу;

– напряжение аккумуляторной батареи выше 11,4 В;

– температура охлаждающей жидкости выше 30°С;

– частота вращения двигателя составляет 1500–4300 мин –1 ;

– нагрузка больше 87% (примерно 900 Мбар).

При блокировке электромагнитного клапана в открытом положении двигатель неустойчиво работает на холостом ходу, давление во впускном коллекторе повышено.

Определение переключения передач

Теперь вы знаете все о датчиках, которые следят за скорость вращения входного и выходного вала

Поговорим об еще одном не мало важном устройстве – прибор для определения переключения передач. Он находится рядом с селектором. От него зависит выбор скорости и возможность включения водителем той или иной передачи

От него зависит выбор скорости и возможность включения водителем той или иной передачи.

Этот прибор контролирует положение кулисы селектора переключения скоростей. Но иногда он ломается и тогда, водитель наблюдает:

• неправильное обозначение выбранной им передачи на мониторе приборной панели;
• вообще не отображается буква выбранной передачи;
• переключение между скоростями происходит толчками;
• опоздание срабатывания переключения передачи. Автомобиль, например, может некоторое время постоять прежде чем поехать в заданном режиме.

Все эти неисправности происходят из-за :

• попадания капель воды внутрь корпуса, тут же нарушение герметичности;
• пыль на контактах;
• износ контактных ламелей;
• окисление контактов или загрязнение.

Чтобы исправить ошибки, возникшие из-за неправильной работы датчика, устройство нужно разобрать почистить. Используйте обычный бензин или керосин для зачистки контактов. Если нужно припаять отошедшие контакты, то спаяйте их.

Используйте проникающую смазку для очистки контактов. Но опытные механики и я не рекомендуем смазывать поверхность «Литолом» или «Солидолом».

Причины неисправности фазорегулятора

Неисправности делят непосредственно по фазорегулятору и по его управляющему клапану. Так, причинами неисправности фазорегулятора являются:

• Износ поворотного механизма (лопатки/лопасти). В обычных условиях это происходит по естественным причинам, и менять фазорегуляторы рекомендуется через каждые 100…200 тысяч километров пробега. Ускорить износ может загрязненное либо некачественное масло.
• Смещение либо рассогласование установленных значений поворотных углов фазорегулятора. Обычно это происходит из-за того, что поворотный механизм фазорегулятора в его корпусе превышает допустимые углы поворота по причине износа металла.

А вот причины поломки клапана vvt другие.

• Выход из строя сальника клапана фазорегулятора. У автомобилей Рено Меган 2 клапан фазорегулятора установлен в углублении в передней части двигателя, где много грязи. Соответственно, если сальник теряет герметичность, то пыль и грязь извне смешивается с маслом и попадает в рабочую полость механизма. Как результат — заклинивание клапана и износ поворотного механизма самого регулятора.
• Проблемы с электрической цепью клапана. Это может быть ее обрыв, повреждение контакта, повреждение изоляции, замыкание на корпус либо на провод питания, снижение или повышение сопротивления.
• Попадание пластиковой стружки. На фазорегуляторах часто лопатки делаются из пластмассы. По мере их износа они меняют свою геометрию и выпадают из посадочного места. Вместе с маслом они попадают в клапан, распадаются и измельчаются. Это может привести либо к неполному ходу штока клапана, либо даже к полному его заклиниванию.

Также причины отказа фазорегулятора могут крыться в сбое работы других связанных элементов:

• Некорректные сигналы от ДПКВ и/или ДПРВ. Это может быть связано как с проблемами с указанными датчиками, так и с тем, что фазорегулятор износился, из-за чего распределительный либо коленчатый вал находятся в положении, выходящим за допустимые границы в конкретный момент времени. В данном случае вместе с фазорегулятором нужно проверить датчик положения коленвала и проверить ДПРВ.
• Проблемы в работе ЭБУ. В редких случаях в электронном блоке управления происходит программный сбой и даже при всех корректных данных он начинает выдавать ошибки, в том числе в отношении фазорегулятора.

Одна коробка названий много

В 1999 году Ассоциация Пежо-Ситроен (PSA) совместно с Рено запустили свой первый серийный 4-х ступенчатый автомат DP0 (он же — AL4).

АКПП AL4 рассчитана на передний привод и под двигатели от 1,4 до 2 л. Есть много вариантов различающихся по приводным шестерням и корпусу. Конструкторы сообщают, что DP0 AL4 может передавать крутящий момент до 210 Нм. Но производители настроили коробку так, чтобы передаваемый момент не достигал предельных значений. Таким образом, принудительно занизив возможности коробки, увеличили продолжительность жизни задней крышки и продлили пробег до капремонта свыше 150-200 тысяч км.

АКПП AL4-DP0 — это уникальная и очень успешная разработка. Её конструкция проста и рациональна. О надежности коробки говорят отзывы владельцев, как о неубиваемой АКПП, но конечно, с дурной силой можно угробить любой механизм. Кроме того, за счет своей гениальной простоты АКПП AL4-DP0 имеет низкую себестоимость. Благодаря этим преимуществам продано более 1 млн машин с автоматом DP. Огромным плюсом является также ремонтопригодность данной АКПП. Это одна из самых изученных простых (относительно) в ремонте среди коробок автоматов.

Производитель «Peugeot-Citroen» называет эту АКПП, как «AL4«, но при этом в России она известна, как DP0.

В 2013-м году на основе DP0 непосредственно для России были выпущены новые модификации адаптивной АКПП AL4, теперь с системой «Tiptronic System Porsche». При этом конструкция автомата практически не изменилась. Renault назвало эти две модификации: DP2 — для переднеприводных машин и DP8 — для полноприводных. В них обновлена электрика, изменена настройка работы гидротрансформатора, который включается уже на первой скорости. При этом блокировка DP2 и DP8 служит дольше и надежнее, благодаря использованию комплектующих ZF. Ремкомплект расходников DP0 подходит для DP8 почти полностью, отсутствует только сальник для правой полуоси.

Как сменить механизм?

Если возможности обратиться в сервис нет или есть желание работать самостоятельно, необходимо быть предельно осторожным и внимательным при работе, а также изучить видео по соответствующей теме.

Первым шагом удаляется сальник, так, как это описано в первой части статьи. Затем двигатель Меган приподнимается на опоре, для этого служит специально предназначенная для этого «лапка» или любой другой подходящий предмет. Затем фиксируются метками положения распределительного и коленчатого вала, снимается ремень и ролики ГРМ. После этого откручиваются крепления распределителя фаз, и производится его извлечение.

Как работает РФГ

Конструктивно регулятор фаз газораспределения (РФГ или проще говоря фазорегулятор) представляет собой датчик и непосредственно механизм. Индикатор помогает установить положение распредвала, температурный режим и уровень давления масла или же отвечает за закрытие клапана, через который подается масло. Закрываясь, клапан перемещает по оси распредвал и переключает мотор в другой режим работы.

Определить, поломался ли фазорегулятор на Рено Меган 2достаточно просто. Главной предпосылкой сбоев в работе фазорегулятора может выступать – резкое проваливание тяги при наборе скорости. Это влечет за собой повышение расхода горюче-смазочных материалов и высокие нагрузки на механическую часть двигателя Рено.

Нюансы конструкции

Базовую версию 21127 двигатель 21179 напоминает мало, так как изменилась и конструкция, и облик:

• фазировка впускных клапанов в пределах ±30 градусов;
• полые распредвалы с кулачками по методу порошковой металлургии;
• вихревая подача воздуха в камеру сгорания;
• система охлаждения цилиндров (рубашка);
• улучшенная конфигурация и объемы прокладки ГБЦ;
• ШПГ Federal Mogul;
• корейская помпа;
• наклонное сверление масляных каналов в шейках коленвала;
• полимерная крышка ГБЦ и цельнолитой алюминиевый поддон;
• маховик под сцепление 215 мм, которое рекомендовано производителем.

Прокладки мотора

ШПГ от Federal Mogul

Общие сведения о работе фазорегуляторов

Современные силовые агрегаты европейского и японского производства, в том числе и мотор Пежо 307 оборудованы различными электрогидравлическими системами, изменяющими степень заполнения цилиндров благодаря уровню закрытия или открытия клапана. Посредством регулировки фаз газораспределителя, возможно, изменять объем новых зарядов и частей остаточных отработанных газов.

Исходя из скорости коленвала и уровня срабатывания дроссельной заслонки, сильно изменяется степень попадающей в цилиндр горючей смеси и вывод из него отработанных газов. Посредством модификации фаз газораспределения, появляется возможность внести необходимые коррективы исходя из оборотов коленвала и уровня заполнения цилиндров горючей смесью.

В совокупности это дает возможность добиться определенной положительной динамики в функционировании силового агрегата Пежо 308 и 307:

• увеличение мощностных показателей силового агрегата на выходе;
• улучшение в показателях крутящего момента в достаточно обширных диапазонах оборотов;
• уменьшение уровня выброса вредных выхлопов;
• экономия потребления горючего;
• уменьшение шума работы мотора.

В стандартных силовых агрегатах используется жесткая связка коленвала и распредвала. В классических моторах Пежо 308 и 307 установлен фазорегулятор, позволяющий регулировать расположение распредвала и коленвала с целью изменения степени, перекрытия клапанов. За степень поворота распредвала отвечают механизмы электрического либо электрогидравлического типов. При этом в простых устройствах, возможна установка вала в четко определенных положениях. В более современных фазорегуляторах появилась возможность плавной регулировки распредвала по отношению к коленвалу.

В классическом моторе выпускной клапан открывается примерно за 10-35 градусов до передвижения поршня в крайнюю верхнюю мертвую точку. В свою очередь закрывание клапана осуществляется через 40-85 градусов в момент прохождения поршнем нижней мертвой точки.

С целью получения наибольших мощностных показателей должна обеспечиваться определенная величина углов опережения при открывании и наоборот задержка в момент закрывания впускных клапанов. Наибольшие обороты силового агрегата сопровождаются заполнением цилиндров инертными потоками газов при еще не закрытых впускных клапанах в момент подъема поршней. В свою очередь на минимальных оборотах важную роль играет задержка закрывания клапанов, приводя к частичному выдавливанию из цилиндров новой топливной смеси.

Как часто нужно менять масло в АКПП Renault Megane

Смена трансмиссионной жидкости производится после 80 тысяч км пробега. Такая замена должна быть полной.

Этот вид замены производится следующим образом:

1. Сливается старое масло.
2. Меняются старые элементы: фильтрующее устройство и прокладки на поддоне и пробки для слива смазки – на новые.
3. Заливается свежая смазочная жидкость.
4. Отстегивается шланг обратки от радиатора и с помощью него старое масло из АКПП выгоняется в пятилитровую бутылку. При этом двигатель должен быть заведен. После процедуры устанавливается все на свои места.
5. Затем необходимо будет долить столько, сколько автовладелец слил.

Частичная смена смазки производится через сорок тысяч километров пробега. Такая замена жидкости отличается от полной тем, что автовладельцем пропускается пункт №4 в процедуре полной замены.

Кроме смены смазки в АКПП Рено Меган автовладелец должен следить за уровнем масла. Так как автоматические коробки на этом транспортном средстве не любят масляного голодания. Через каждые 10 тысяч км автовладелец должен узнать сколько жидкости осталось в коробке посредством щупа и проверить ее качество.

Масло необходимо заливать оригинальное. К такому типу жидкости относится следующее:

Из аналогов схожих по свойствам можно выбрать Elf Renaultmatic D3 SYN.

А также, раз в полгода необходимо приезжать на техническое обслуживание. Иначе капитальный ремонт АКПП Рено Меган может стоить дорого.

Что делать при появлении ошибки DF080

Очень часто нарушения в работе электромагнитного фазорегулятора  Рено Меган 2 вызывают ошибку DF080, которая при подключении диагностического сканера указывается как неисправность в цепи изменения характеристики распределительного вала. Появление ошибки этого типа свидетельствует о нарушениях в работе электромагнитного клапана «фазёра» или обрыве цепи его подключения к электронному блоку управления.

Для её устранения необходимо в первую очередь проверить исправность клапана (о том, как это сделать мы говорили выше). Если он работает нормально, то причиной ошибки является плохой контакт или обрыв цепи. В этом случае необходимо отсоединить колодку подключения электромагнитного устройства и прозвонить цепь от клапана до ЭБУ мультиметром. Если прибор показал обрыв одного из проводников, то в первую очередь следует осмотреть переходной жгут от двигателя до блока управления. Специалисты говорят о нём, как о самом проблемном и уязвимом месте.

В случае, когда прозвонка цепи показала её исправность, причину неисправности следует искать в самой колодке, в контактной части. Как показывает практика, со временем пины разъёма теряют упругость. Особенно часто это происходит после многократного снятия и подключения колодки к клапану. Чтобы восстановить контакт, необходимо разобрать колодку, извлечь клеммы и поджать их контактные части при помощи тонкой отвертки или шила.

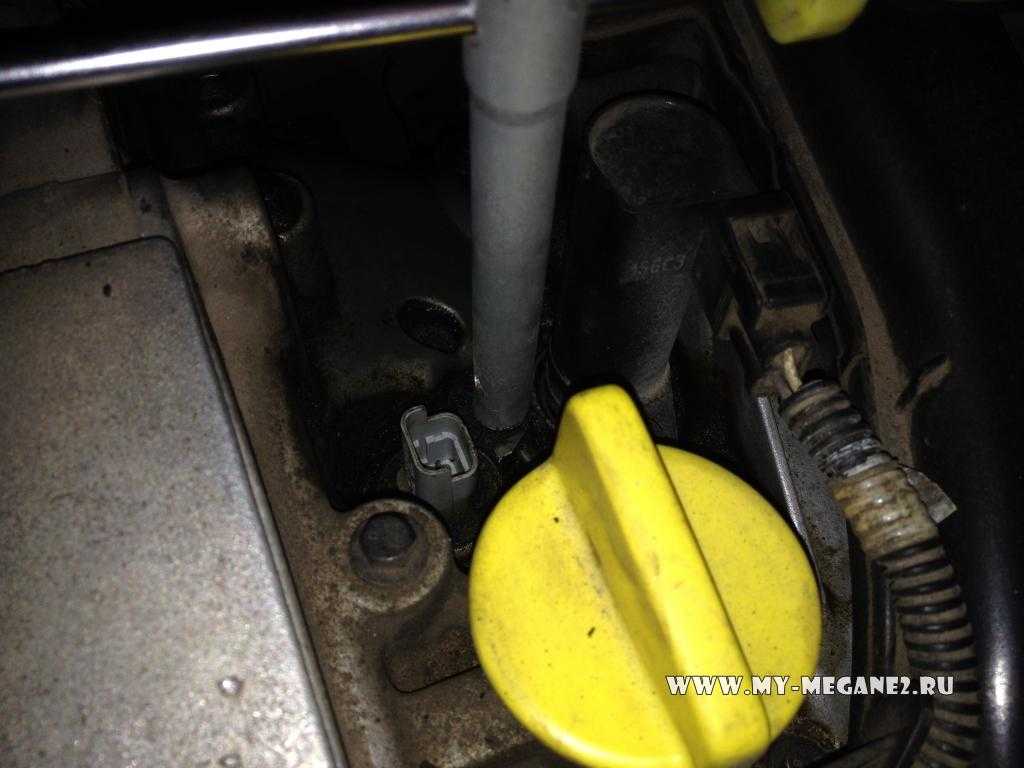

Обратите внимание: чтобы не перепутать полярность подключения, вынимать и ремонтировать пины лучше всего по очереди. Кроме того, учтите, что на каждой клемме есть миниатюрная защелка, которая удерживает контактную часть в колодке

Не следует применять грубую силу – контактная часть извлечется без проблем, как только вы отожмёте фиксатор каким-нибудь тонким инструментом.

Замена фазорегулятора, клапана, сальника и регулятора Меган 2, 3 (фото и видео)

Регулятор фаз газораспределения — это устройство, которое посредством датчика и масляного клапана производит подстройку режима работы двигателя. Рано или поздно датчик регулятора может выйти из строя. Как распознать неполадку и устранить ее своими руками? Эта статья ответит на все вопросы.

Как оно работает?

Устройство регулятора фаз газораспределения состоит в работе датчика и самого механизма. Датчик определяет положение распределительного вала, температуру, обороты и давление масла и открывает или закрывает масляный клапан, который посредством механизма смещает распредвал относительно своей оси и изменяет режим работы двигателя.

Если фазорегулятор Рено Меган выходит из строя, понять это достаточно просто. Один из основных симптомов неправильной работы фазорегулятора — резкий провал тяги при разгоне. При этом значительно повышается расход топлива, износ механических деталей двигателя Рено Меган и расход масла.

Ремонтируем самостоятельно

Процесс ремонта регулятора фаз подробно описывается на различных видео, однако текстовая информация также способна дать исчерпывающие ответы на все вопросы, касающиеся самостоятельного выявления и устранения сложившихся проблем фазорегулятора.

Как правило, первая причина возможной неисправности регулятора — износ масляного клапана или сальника фазорегулятора Рено Меган, об этом свидетельствуют масляные подтеки около датчика и самого сальника, которые хорошо заметны на видео, посвященном данной теме. При этом необходимо будет приобрести оригинальную деталь под артикулом 8200823650.

Начинается процесс смены клапана со снятия декоративной накладки двигателя, ее можно удалить посредством ключа с обычной шестигранной головкой. Затем отсоединяют клемму датчика клапана и откладывают пучок проводов в сторону.

Затем необходимо найти торец клапана фазорегулятора, который закреплен болтом с головкой на 10, и открутить его. Вынув клапан, можно определить необходимость его ремонта: наличие трещин на корпусе, окислившихся контактов датчика фазорегулятора и других следов механических повреждений явно свидетельствует о том, что замены регулятора фаз будет не избежать

Также следует обратить внимание на состояние сальника — резинового уплотнительного кольца, вероятнее всего, его замена также будет необходима

Часто нужно сменить сальник фазорегулятора на новый. Для этого старый сальник вынимается при помощи металлического крючка или спицы наружу. Производится его осмотр и определяется необходимость замены. Затем новый сальник запрессовывается при помощи деревянного бруска или трубки, на видео обычно используют именно второй вариант. Установка нового клапана регулятора фаз производится в обратном порядке: деталь устанавливается на место, болт закручивается, а клемма от датчика фазорегулятора подсоединяется в штатное место.

Как сменить механизм?

Особенный интерес представляет не только проверка сальника фазорегулятора, а процесс замены самого механизма регулятора фаз, который широко представлен на тематических видео. Этот процесс представляет собой наибольшую сложность, поэтому лучше всего будет доверить работу квалифицированному мастеру.

Если возможности обратиться в сервис нет или есть желание работать самостоятельно, необходимо быть предельно осторожным и внимательным при работе, а также изучить видео по соответствующей теме.

Первым шагом удаляется сальник, так, как это описано в первой части статьи. Затем двигатель Меган приподнимается на опоре, для этого служит специально предназначенная для этого «лапка» или любой другой подходящий предмет. Затем фиксируются метками положения распределительного и коленчатого вала, снимается ремень и ролики ГРМ. После этого откручиваются крепления распределителя фаз, и производится его извлечение.

Подведем итоги

Внимательно изучив данную статью и видео по ремонту распределителя фаз, всю работу по замене клапана, сальника и механизма регулятора фаз газораспределения можно произвести своими руками. Если использовать только оригинальные комплектующие и надежный инструмент, после данной процедуры Рено Меган начнет вести себя на дороге гораздо лучше, а вероятность повторного возникновения поломки приблизится к нулю.

Как сменить механизм?

Если возможности обратиться в сервис нет или есть желание работать самостоятельно, необходимо быть предельно осторожным и внимательным при работе, а также изучить видео по соответствующей теме.

Первым шагом удаляется сальник, так, как это описано в первой части статьи. Затем двигатель Меган приподнимается на опоре, для этого служит специально предназначенная для этого «лапка» или любой другой подходящий предмет. Затем фиксируются метками положения распределительного и коленчатого вала, снимается ремень и ролики ГРМ. После этого откручиваются крепления распределителя фаз, и производится его извлечение.

Специальные приспособления

Изготавливаем фиксатор коленвала

Для фиксатора коленвала потребуется болт с резьбой М10Х1.5 длинной не меньше 90 мм. Нарезаем резьбу до конца и на наждаке, ну или напильником стачиваем резьбу на длину 58 мм, тем самым у нас получится диаметр 8. Что бы получить размер 68 подкладываем шайбы. Выглядит это так.

Самый главный размер здесь это 68 он должен быть выдержан четко. Остальные можно сделать плюс, минус.

Изготавливаем фиксатор распредвала.

Фиксатор распредвалов сделать еще проще. Берем подходящею по размеру пластину или уголок шириной 5 мм и делаем небольшой паз по размерам. Все просто.

Можно и не заморачиватся а купить здесь:
