Снятие и установка приводов передних колес chevrolet niva

Предыдущие записи из категории: НИВА ШЕВРОЛЕ

Известно, что от того, в каком состоянии находится воздушный фильтр, напрямую зависит правильная работа двигателя, а именно топливной системы. Завод – изготовитель рекомендует проводить операцию по замене фильтрующего элемента каждые 30 000 километров пробега.

Замена сальника переднего моста на Шевроле Нива

Замена сальника переднего моста Шевроле Нива производится в том случае, если он потерял свою герметичность и пропускает трансмиссионное масло, утечка которой грозит выходом из строя переднего дифференциала.

Замена подшипника и сальника задней полуоси нива шевроле

Для безоблачной эксплуатации автомобиля нужно быть уверенным в его исправности. Если у вас проблемы с заменой топливного фильтра фильтра шевроле нива видео «замена. Такие детали как задние полуоси и подшипники при выходе из строя могут привести к застопориванию колеса прямо на дороге, что очень опасно, поэтому при первых признаках его неисправности (гул, треск, подвывание) необходимо его заменить.

Замена тосола на Шевроле Нива

При замене охлаждающей жидкости на Шевроле Нива лучше обращать внимание на изменение цвета охлаждающей жидкости, если она потемнела значит ее пора менять. Для замены нам нужна будет новая охлаждающая жидкость 10 литров, ключ на 13 и тара для слива отработанной охлаждающей жидкости, но если вы не борец за экологию, то можете сливать ее прямо на. До начала ремонта нам нужно купить новую цепь газораспределительного механизма Шевроле Нива, шестерни коленчатого вала, распределительного вала и маслонасоса, башмак натяжителя цепи, натяжитель цепи ГРМ Шевроле Нива

Именно поэтому замена салонного фильтра шевроле нива — очень важный видео «замена. Chevrolet niva niva67 › бортжурнал › замена правого внутреннего шруса не нива, нива шевроле). Поднимите машину по подъемник или загоните на смотровую яму, зафиксируйте ее положение ручным тормозом и подпорками под колеса

Замена цепи ГРМ Шевроле Нива

До начала ремонта нам нужно купить новую цепь газораспределительного механизма Шевроле Нива, шестерни коленчатого вала, распределительного вала и маслонасоса, башмак натяжителя цепи, натяжитель цепи ГРМ Шевроле Нива. Именно поэтому замена салонного фильтра шевроле нива — очень важный видео «замена. Chevrolet niva niva67 › бортжурнал › замена правого внутреннего шруса не нива, нива шевроле). Поднимите машину по подъемник или загоните на смотровую яму, зафиксируйте ее положение ручным тормозом и подпорками под колеса.

Как снять внутренний шрус на «ниве-2121»

К этапам демонтажа можно отнести такие действия:

Для начала рекомендуется поднять автомобиль. Это можно сделать при помощи домкрата

При этом очень важно, чтобы автомобиль находился на смотровой яме.

Далее при помощи ключа № 13 необходимо отвернуть к поворотному кулаку гайки крепления шаровой опоры.
После этих манипуляций нужно достать из ступицы переднего колеса «Нивы» приводной вал. А для того чтобы снять или произвести замену наружного ШРУСа, необходимо вынуть стопорное кольцо.
Для того чтобы внутренний ШРУС освободить, следует предварительно открутить 3 гайки крепления прижимной пластины.

В связи с тем что пространство между амортизатором и пружиной передней подвески очень минимально, вытаскивать привод в сборе не совсем удобно, поэтому его можно разъединить.
Если это необходимо, то нужно сбить дефектные ШРУСы, а на их место лучше всего установить новые

Но делать это лучше в обратной последовательности.
Затем нужно нанести смазку, после чего надежно зафиксировать хомуты пыльников.
Собранный привод следует устанавливать на «Ниву» в обратном порядке.

И самое главное, необходимо знать и иметь в виду, что если снимать оба привода сразу, то обязательно с одной стороны должны находиться либо внутренний привод, либо заглушка подходящего диаметра.

Что касается приводов передних колес на автомобиле «Нива», то, когда они выходят из строя, их снимают для замены. Такими причинами могут быть: повреждение шарниров, деформация, повреждение резиновых пыльников

Во время эксплуатации своего автомобиля следует обращать особое внимание на состояние пыльников

Если они находятся в поврежденном состоянии, то следует помнить, что через этот прорыв в смазку может попасть грязь, которая смешивается со смазкой, а последняя в свою очередь начинает работать по принципу наждачной бумаги, из-за этого допустимые зазоры увеличиваются, отчего появляются скрежет и стук вплоть до полного ее вылета.

Самым основным признаком, который указывает на неисправность привода, как уже упоминалось, является наличие стука и скрежета.

Замена

Данная конструкция практически всегда находится в движении, что приводит к стиранию и выходу из строя узловых элементов этой системы. Как правило своевременно выявить поломку практически невозможно, поэтому практически всегда отремонтировать гранату нереально и помогает только полная замена шруса на Ниве Шевроле. Понять что нужна замена можно следующим образом, достаточно повернуть руль до упора в любую сторону, и если в районе колеса появится хруст то деталь нужно менять.

Перед тем как произвести замену гранаты, первым делом нужно демонтировать полуось, затем проделать следующие действия:

1. В тиски зажимаем демонтированный узел
2. Снимаем старый пыльник
3. Берем молоток и наставку и сбиваем ШРУС
4. На шестерне полуоси зачищаем все имеющиеся зубья
5. На ось устанавливаем новый шарнир
6. Устанавливаем на место пыльник и зажимаем хомутом
7. Ось устанавливаем обратно
8. Во время ремонта необходимо сразу проверить оба шарнира, так как лучше всего данную работу проводить в комплексе.

Как видите замена внутреннего Шруса Нива Шевроле может происходит собственными силами, достаточно выявить его неисправность, и иметь небольшое представление о том как проводить данную работу. Особенно данная процедура актуальна для машин где произведен тюнинг двигателя, так как из-за повышения мощности силового агрегата, в несколько раз увеличивается нагрузка на всю ходовую часть, тем самым уменьшая ее ресурс. Поэтому если вы решили произвести чип тюнинг вашего мотора то не забудьте усилить валы.

Подшипник полуоси нива – установка

Это этап, на котором губится большая часть подшипников. Иногда я видел настолько варварские способы установки в папуас-сервисах, что после переставал поставлять запчасти. Как мне в свое время показали установку подшипников данного типа. Берется старый тормозной барабан от нивы и кладется на твердую поверхность. Пусть будет – бетонный пол. Смазываем смазкой (в данном случае любым солидолом) посадочное место подшипника и запорного кольца. Накидываем подшипник на полуось, чуточку его насаживаем, 100 гр молоточком, чтобы не перекосило. Далее будем мучать кольцо: берем в руки горелку или паяльную лампу и докрасна его нагреваем. Берем его плоскогубцами и одеваем на полуось. Теперь заранее приготовленной трубой, наносим сверху один точный удар, вдоль полуоси. Диаметр трубы должен быть на несколько миллиметров больше, чем посадочный размер, чтобы не испортить «зеркало» под манжету. И никаких охлаждений холодной водой, только остывание, естественным образом. Процесс закончен. Как уже говорилось выше, заказы всегда комплектуются узким кольцом. Как по причине удобства работы, так и по причине ценообразования.

Признаки и проявления неисправности

Для проведения своевременного ремонта нужно обратить внимание на признаки неисправности. Если возникают проблемы с шрусом, водитель может столкнуться со следующими проявлениями:. Если возникают проблемы с шрусом, водитель может столкнуться со следующими проявлениями:

Если возникают проблемы с шрусом, водитель может столкнуться со следующими проявлениями:

• появляется характерный неприятный, резкий звук во время поворотов рулевого колеса;
• звук возникает во время движения задним ходом;
• легкий хруст во время поворота ведущих передних колос;
• усиление хруста и резких звуков во время движения.

Полностью заменять деталь потребуется в случае появления ударов в трансмиссии. Также о необходимости срочного ремонта говорит пробуксовка. Если часто используется для передвижения именно нива как работает полный привод, какой порядок технического обслуживания нужно узнать заранее.

Как заменить внутренний шрус на Ниве Шевроле видео

Замена у нивы переднего левого шруса наружного и внутреннего

Шрус на ниве 70000 км. Замена пыльника. Неправильный угол…

Замена сальника внутреннего ШРУСа переднего моста на Ниве. ВАЗ 21213.

Замена внутреннего правого и левого шруса нива 2121 часть-1

Chevrolet Niva 4х4 Шевроле Нива 2012 года Замена шруса карданного вала

Как снять привод передних колес, для замены внутреннего шруса ВАЗ

Как самому поменять пыльники ШРУСа на Ниве

Замена внутреннего ШРУСа на ВАЗ 2108, 2109, 2110, 2112, 2114.

Замена внутреннего правого и левого шруса нива 2121 часть-2

Замена редуктора переднего моста и приводов на НИВА 2131 NIVA 4×4

Также смотрите:

• Головка двигателя на Мазду е2200
• Ситроен с4 гранд пикассо 2009 видео
• Где находятся свечи у Мазды демио
• Киа сид стук рулевой рейки видео
• Замена рулевого наконечника Пежо 406 видео
• Как поменять замок зажигания на Опель мерива
• Ошибки на панели приборов Ниссан альмера
• Почему рыжий тосол в КАМАЗе
• Какой реальный расход топлива у Мазды сх 5
• Дверь на Chevrolet spark 2008
• Обвес для Субару Форестер 2015
• Замена заднего моста Nissan atlas
• Сброс чека на Ниссан икстрейл
• Разобрать кнопку стеклоподъемника Киа рио
• Mercedes gl450 4matic технические характеристики

Главная » Выбор » Как заменить внутренний шрус на Ниве Шевроле видео good-auto78.ru

Пошаговая инструкция для качественной замены

Если узел только начал сигнализировать о проблеме, то ремонтные работы смогут продлить срок эксплуатации. При полном износе (диагностика рекомендуется в СТО) проводить работы по реанимации деталей или приводить механизм в порядок не имеет смысла – требуется полная замена.

В большинстве случаев при сильной изношенности выполняется замена наружного шруса на Ниве Шевроле

Важно помнить, что предстоящий процесс потребует затрат времени и сил. Машину нужно отогнать к специальной яме, чтобы облегчить доступ к узлам и непосредственно шрусу

Инструменты:

• гаечные ключи (набор);
• молоток с надставкой;
• съемники.

Необходим опыт в проведении слесарных работ, если замена производится собственными силами.

Замена наружного шруса

Чтобы поменять наружную часть пары в узле, потребуется полностью снять с автомашины полуось с установленными на ней «гранатами». Последовательность действий в этом случае такая:

• кузов требуется поднять (применяется автомобильный домкрат);
• установить подставку, чтобы свести к минимуму вероятность несчастного случая, если домкрат не справится с задачей;
• устанавливаются противооткатные башмаки.

Предпринятые меры безопасности избавят от повреждений и травм. Основной момент: перед тем, как произвести подъем кузова, следует отпустить гайку ступицы. Для этой работы потребуется головку и удлинитель для ключа. Дальнейшая последовательность действий:

• снять передние колеса;
• открутить нижнее крепление, которое удерживает передний амортизатор;
• отвести максимально в сторону, чтобы проведение дальнейших работ не осложнялось;
• закрепить (используются любые доступные средства).

После этого этапа нужно отвернуть болты непосредственно на шаровой опоре. Следующая часть работ:

• полностью снять гайку на ступице;
• потянуть на себя и извлечь наружный шрус.

Наружный шарнир можно заменить, не вынимая перед этим полуось. Последовательность действий:

• требуется освободить крепежный хомут, который относится к пыльнику;
• отодвинуть максимально далеко на полуоси;
• по корпусу шруса потребуется ударить молотком (с надставкой);
• продолжать производить удары до момента полного снятия с полуоси.

Следующий этап:

• заменить стопорное кольцо, которое находится на полуоси;
• установить новую деталь.

Чтобы установить шарнир, все действия потребуется провести в обратной последовательности действий.

Ремонт правого привода нива

В статье снятие и установка приводов передних колес мы рассмотрели в статье – «Замена приводов передних колес»

В данной статье мы рассмотрим замену шарниров угловых скоростей переднего привода ВАЗ-2121

Подготавливаем автомобиль для ремонта. Устанавливаем на смотровую яму или на подъемник.

Снимаем привод с автомобиля. Очищаем шарнир снаружи и зажимаем в тиски с мягкими накладками.

Так как в основном чаще всего меняют наружный шарнир, то и рассмотрим эту операцию в первую очередь.

2. Точно так же снимаем большой хомут.

Если же защитный чехол крепится с помощью пластмассовых хомутов, то просто перекусываем хомуты с помощью бокорезов.

3. Сдвигаем защитный пластиковый и резиновый чехол по валу.

Очищаем и протираем торцовую часть шарнира от старой смазки.

4. С помощью выколотки из мягкого металла или деревянной проставки из прочного дерева, сбиваем шарнир, нанося удары по торцу обоймы.

Учитываем, что выколотка не должна передавать усилие на сепаратор или шарики во избежание их повреждения.

Это в том случае, если нужно будет поставить этот шарнир вновь на вал.

5. Снимаем шарнир. Шарнир на валу держится с помощью стопорного кольца, которое расположено в проточке на конце вала.

7. Снимаем стопорное кольцо

8. Разъединяем защитные чехлы

9. Снимаем резиновый чехол

10. Снимаем пластиковый кожух

11. Если нужно заменить упорное кольцо, то снимаем его щипцами

Устанавливаем шарнир в обратной последовательности.

Очищаем вал и шарнир от старой смазки, наносим тонкий слой новой смазки ШРУС-4 и надеваем на вал кожух и новый чехол.

Устанавливаем на вал новое стопорное кольцо.

Вкладываем в полость шарнира 60 см 3 смазки ШРУС-4.

С помощью выколотки из мягкого металла или прочной деревянной проставки напрессовываем шарнир на вал.

Надеваем резиновый чехол. Устанавливаем хомуты.

Строение

Важно! Если вы решили самостоятельно заменить ШРУС полностью или поменять его отдельные детали, нужно разобраться в его конструкции, и только после этого производить демонтаж и последующую замену. Замена ШРУСа дорогостоящая процедура, которая в сервисном центре существенно отразится на толщине кошелька автовладельца

Деталь выполнена из сверхпрочных материалов, устойчивых к механическому воздействию и агрессивной среде. Соответственно, данные материалы как и сама деталь, достаточно дорогие

Замена ШРУСа дорогостоящая процедура, которая в сервисном центре существенно отразится на толщине кошелька автовладельца. Деталь выполнена из сверхпрочных материалов, устойчивых к механическому воздействию и агрессивной среде. Соответственно, данные материалы как и сама деталь, достаточно дорогие.

А цена замены ШРУСа будет оставлять примерно половину стоимости механизма. Именно поэтому многие стараются заменить его самостоятельно, дабы сэкономить на ремонте часть средств. Но не все рождаются автомеханиками, потому простой обыватель для начала должен узнать, из каких деталей состоит механизм. Вот их список:

Пыльники выполняют сразу две функции, они защищают шарнир от попадания пыли и грязи. Ведь по сути ШРУС – это внешняя деталь, которая расположена на днище автомобиля. А значит – все мелкие частицы при езде попадают на шарниры точно так же, как на остальные части ходовой.

Иногда ремонта требует весь механизм, но чаще – стерся именно наружный, а внутренний, как правило, практически вечный. Но порой, и он может потребовать замены.

Конструкция механизма не такая уж сложная. Сепаратор прокручивает шарики, которые расположены в желобах кулака и внешнего корпуса. Все это закрывают пыльники, защищающие детали от попадания грязи и пыли, а также – от вытекания смазочного материала. При замене самое сложного – это демонтировать сам механизм так, чтоб можно было установить новый целиком или поменять его отдельные детали.

Замена левого привода — еее! — не всё так просто!

Chevrolet Niva 2004

Замена ранее правого, хруснувшего на дороге привода подтолкнула к размышлениям о замене и его собрата, весело поигрывающего шариками в поворотах и отдающего в корпус машины лёгкой, едва уловимой дрожью и стуком при трогании, который на фоне ударов почившего правого шруса просто не был ранее слышен. При первой финансовой возможности был заказан, а при поступлении на склад был мне торжественно вручен заботливой рукой продавца привод в сборе от пресловутой китайской конторы с макаронными корнями «Trialli» — раз уж пошло такое дело, то пусть оба будут одной фирмы.Само снятие привода особых хлопот не доставило, по сравнению с правым, заставившим меня немного поизвращаться в позиции снизу, поэтому я с довольной физиономией ,водрузив снятый привод на верстак, начал производить действия по снятию крышки . воооот! На это у меня ушло почти 1,5 часа, поскольку предыдущий владелец пепелаца при замене внутренней гранаты судя по всему забивал подшипник молотком. Шрус был неизвестной фирмы, с размером посадочной шейки выше нормального на несколько соток, но раз уж он туда залез, значит и сняться должен. Сложность заключалась в силюминовой крышке,стучать по которой было рискованно возможным изломом оной, посему из сарая был вытащен резиновый килограммовый кувалдометр, с помощью которого (ну и такой-то матери), и временами обычного молотка крышка с небольшими некритическими замятинами всё-же сползла.
Обратный монтаж на новый привод труда не составил. Привалочные плоскости крышки и самого редуктора были зачищены от старого герметика, который служил вместо прокладки, которую старый владелец не удосужился приобрести или вырезать и проклеил чисто по русски на авось. Впрочем — поттёков небыло.

Снятие правого привода нива шевроле

Это Жесть! Съём правого привода Chevrolet Niva. Сравнение Chevrolet Niva и НИВА 21214 в Саморемонте

Снимаем внутреннюю гранату Шевроле Нива

Замена у нивы переднего левого шруса наружного и внутреннего

Снятие вала привода левого колеса Нива Шевроле

Замена сальника внутреннего ШРУСа переднего моста на Ниве. ВАЗ 21213.

замена подшипника передней ступицы нива

Как самому поменять пыльники ШРУСа на Ниве

Как снять передний редуктор на ниве шевроле

Как выбить внутреннюю гранату. Сделай Сам!

Замена сальника редуктора своими силами

Доброго времени суток. Вчера больше половины дня убил для замены правого привода, все разобрал, по книге, и собрал обратно. Не смог вытащить, не дала балка, ухо крышки за нее цепляется. Как вытащить, всяко разно его вертел и ни чего.Дайте совет!

Comments 10

Два раза уже снимал правый привод. Чтобы в будущем не мудохаца, выкрутил из РПМ шпильки, на которые крепится боковая крышка, и прикрутил ее на болты.

Спасибо, наверное так и сделаю.я тоже об этом думал когда обратно его пихал.

Эту операцию, в одного делают или коллективом))? я один намучился!

Я их ремонтирую, поэтому делаю один. А так вдвоем удобней и быстрее будет. С товарищем на шевик ставили мост в сборе с приводами, вот это камасутра была, но поставили.

2123-2303120 сальник правый. Нивский такой же судя по номеру вообще копеешный 2101-3103038. Ставь от Нивы. В шевролетовском обрезинен корпус, в этом и разница.

Спасибо, буду искать.

я шаровую откручивал что снять

я и амортизатор и шаровую открутил, в сторону отвел кулак, оба болта крышек открутил, кардан, 4 гайки задней части моста.и ничего:( крышка не дает

не знаю как по букварю но на практике откручиваются крепления ушей, откручивается крепление кардана, крепление к стабилизатору. По хорошему надо бы снять левое колесо, открутить нижнюю шаровую, вывесить кулак с диском чтобы привод свободно перемещался туда сюда. Всю конструкцию РПМ+приводы сдвинуть по максимуму влево, со смещением правой стороны к пассажиру. В таком положенинии правый привод можно вытащить.

Приступаем к работам.

Перед началом работ обязательно нужно установить Ниву на ручник, а под задние колеса вставить противооткаты.

1. Ослабьте гайки колес, поставьте авто на домкрат и снимите колесо.

2. Установите надежный упор под нижний рычаг. Опустите домкрат и рычаг сожмется.

3. Вытащите болты крепления нижней шаровой опоры в количестве трех штук и открутите гайки.

4. Сбейте хромированный колпак ступицы через деревянный брусок и открутите гайку. Следите, чтобы ступица не вращалась, для этого можно установить под шпильку колеса какой-либо упор. Идеально подойдет молоток.

5. Достаньте конусную шайбу.

6. Возьмитесь за нижнюю часть тормозного диска и тяните его на себя, после чего отводите в сторону. Одновременно с этим следует извлекать ось гранаты.

ШРУС Нивы освобожден. Вам нужно положить его на нижнюю чашку в любое удобное для вас место.

Помощь проекту. Замена

у нивы переднего левого шруса

наружного ивнутреннего .

Замена внутреннего правого и левого шруса нива 2121 часть-1

Видео на тему Сделай Сам CV16013 Граната (ШРУС

Далее ваша задача заключается в том, чтобы повернуть ШРУС и найти удобное положение для того, чтобы захватить выступы хомута плоскогубцами. Захватив хомут, следует хорошо сжать его, отогнуть зацеп и демонтировать. Оставьте метки на валу авто, а также на корпусе гранаты. Это делается для того, чтобы в последствии, при обратной установки детали на место, вы собрали все именно так, как оно было до ремонта. Когда пыльник будет освобожден, отодвиньте его от гранаты.

Теперь вам нужно достать стопорное кольцо проволочного типа на корпусе ШРУСа. Его можно нащупать пальцем и, поддев отверткой у разрыва кольца, достать его.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____________________________________________________________________________

Техобслуживание привода передних колес Шевроле Нива

К передним колесам крутящий момент передается через приводы.

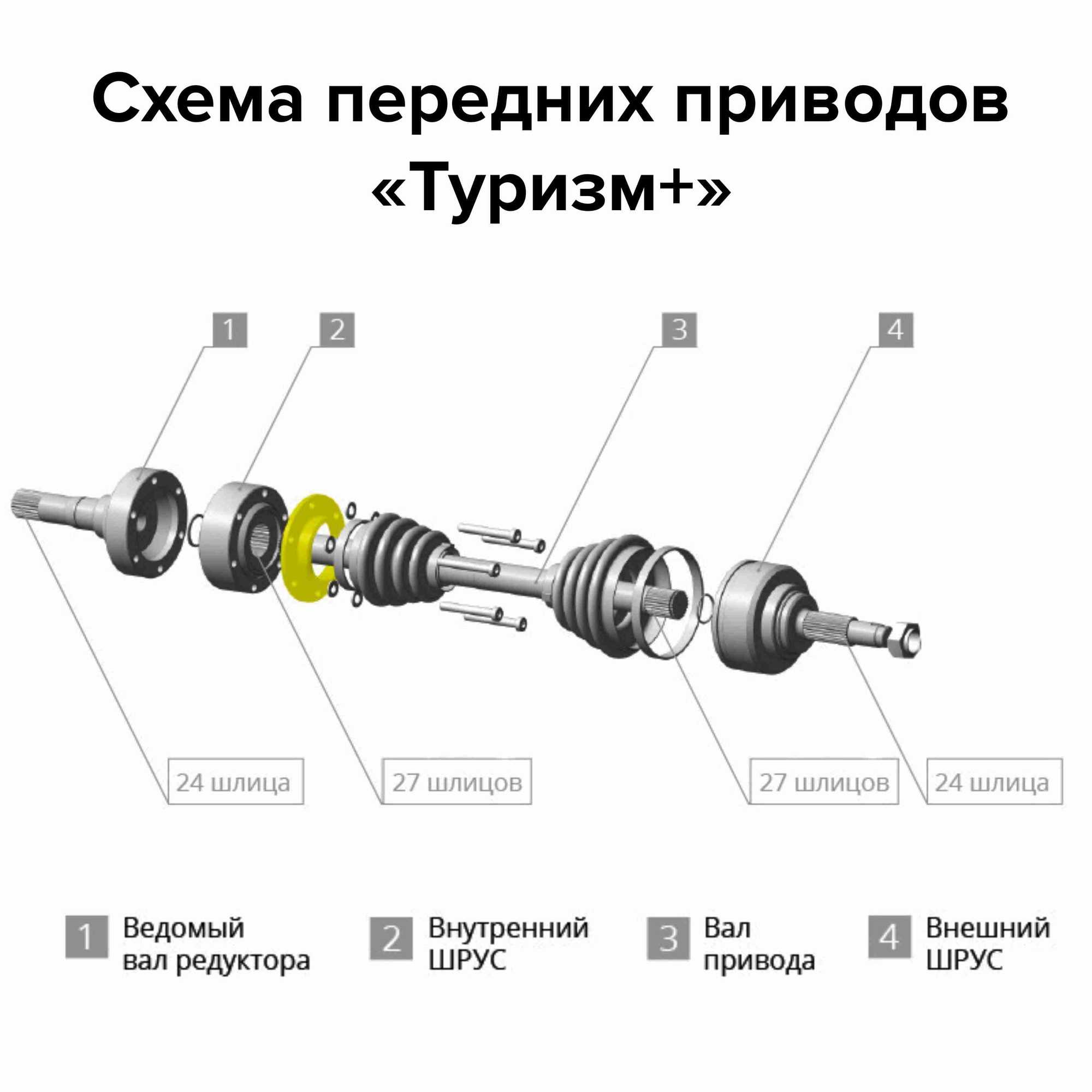

Привод передних колес Шевроле Нива состоит из двух шарниров равных угловых скоростей (ШРУСов), соединенных между собой валом. Соединение вала с шарнирами — шлицевое, от продольного перемещения вал зафиксирован в шарнире упорным и стопорным кольцами. Шлицевой хвостовик наружного ШРУС Шевроле Нива соединен со ступицей колеса и закреплен гайкой подшипников, а внутреннего — с полуосевой шестерней в редукторе переднего моста. Каждый шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков.

Последние размещены в канавках корпуса и обоймы. В наружном ШРУС Шеви Нива эти канавки выполнены по радиусу, за счет чего он может передавать крутящий момент под большими углами. Во внутреннем шарнире канавки прямые, что позволяет деталям перемещаться в продольном направлении, удлиняя или укорачивая привод (это необходимо для компенсации взаимных перемещений подвески и редуктора переднего моста), и отклоняться на небольшие углы. Внутри обоймы имеется шлицевое отверстие для соединения с валом привода.

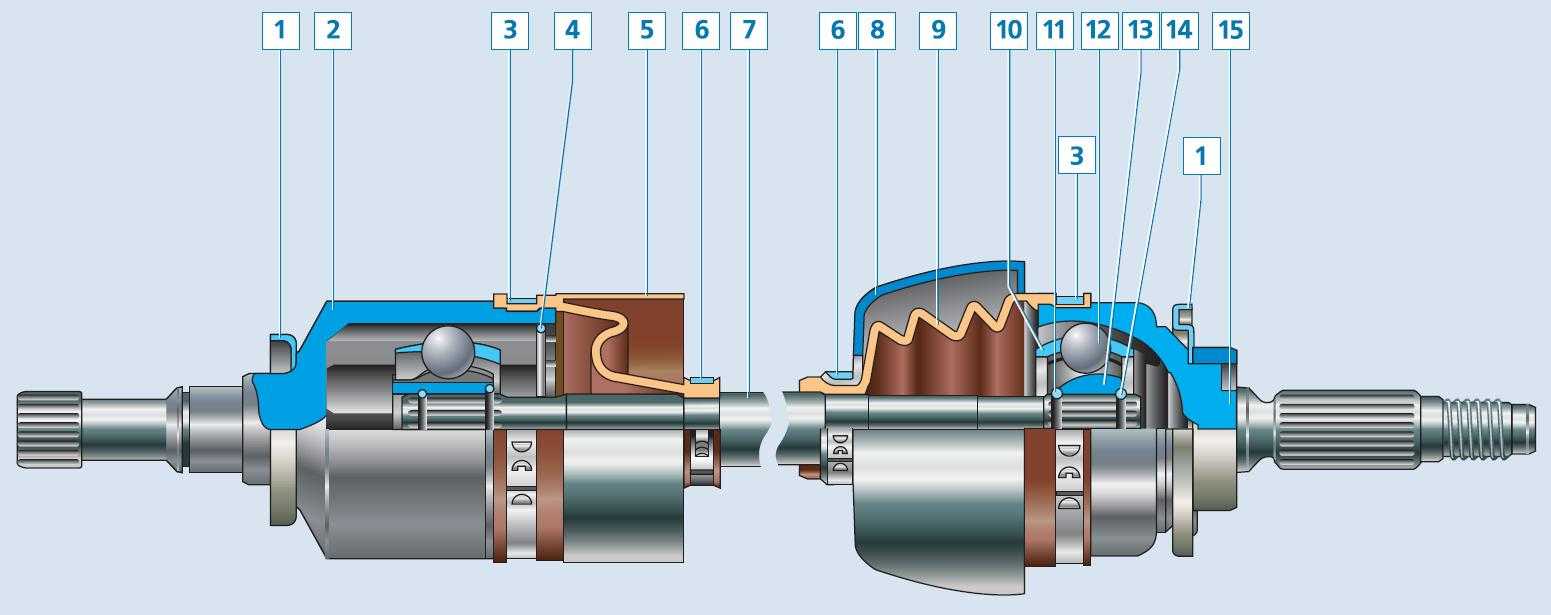

Рис.33.

Привод переднего колеса Шевроле Нива

1 — грязеотражательное кольцо сальника; 2 — корпус внутреннего шарнира; 3 — большой хомут; 4 — фиксатор; 5 — защитный чехол внутреннего ШРУС; 6 — малый хомут; 7 — вал привода колеса; 8 — защитный кожух чехла наружного ШРУС; 9 — защитный чехол наружного шарнира; 10 — сепаратор; 11 — упорное кольцо обоймы; 12 — шарик; 13 — обойма наружного шарнира; 14 — стопорное кольцо; 15 — корпус наружного шарнира Детали каждого ШРУС Шевроле Нива изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому недопустимо заменять отдельные детали, а перед разборкой следует отметить их взаимное расположение. В шарнир перед сборкой заложена смазка ШРУС-4.

Герметичность шарнира ШРУС Шеви Нива — непременное условие его надежной работы — обеспечивается защитными резиновыми чехлами.

Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

Чехол наружного ШРУС дополнительно защищен пластмассовым кожухом.

На корпуса внутреннего и наружного шарниров напрессованы грязеотражательные кольца. Заменять отдельные детали шарнира ШРУС не допускается, за исключением чехла, хомутов, кожуха, а также стопорного, упорного и грязеотражательного колец.

Снятие приводов передних колес Шевроле Нива

— Сливаем масло из редуктора переднего моста. — Снимаем приемную трубу. — Отсоединяем от редуктора переднего моста карданный вал. — Демонтируем растяжки передней подвески Шевроле Нива. — Снимаем стабилизатор поперечной устойчивости. — Удаляем пружины передней подвески. — Устанавливаем под редуктор переднего моста регулируемый упор. — Отводим поворотный кулак Шевроле Нива в сторону и выводим хвостовик корпуса наружного ШРУС правого привода из ступицы. — Головкой с удлинителем или накидным ключом отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира привода к картеру редуктора переднего моста. — Ключом отворачиваем болт крепления крышки подшипника корпуса внутреннего ШРУС Шеви Нива к кронштейну поперечины передней подвески. — Аналогично отворачиваем болт крепления крышки подшипника левого привода к кронштейну поперечины. — Приподнимаем редуктор регулируемым упором до тех пор, пока проушины крышек подшипников не выйдут из кронштейнов поперечины. — Поддев монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС Шевроле Нива, сдвигаем крышку со шпилек редуктора. — Соединение крышки с редуктором уплотнено картонной прокладкой. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего шарнира из редуктора и снимаем правый привод в сборе. — Снимаем левый привод аналогично правому приводу переднего колеса Шевроле Нива. — Отворачиваем накидным ключом или головкой три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к кронштейну поперечины передней подвески. — Поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС левого привода и сдвигаем ее со шпилек редуктора. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего ШРУС Шеви Нива из редуктора и снимаем левый привод переднего колеса в сборе. — Установку приводов проводим в обратной последовательности, заменив прокладки новыми.

Устройство ШРУСа ВАЗ 2121

Оба шарнира включают в себя принципиально одинаковые элементы, различающиеся лишь габаритами и стоимостью.

Когда необходимо сделать поворот, изменяются углы обоих валов, шарики передвигаются по канавкам и передают физическое усилие на колеса переднего моста. Обычно применяется шарнир «Рцеппа» («шестишариковый»). Передать крутящий момент от КПП самостоятельно он не может: для этого используется вал – полая труба из стали, соединяющая наружный ШРУС с внутренним. Последний функционирует непрерывно при угле поворота от 10 градусов. Так же действует наружный узел при условии ровного движения. Но как только колеса поворачиваются, у наружного шарнира угол вырастает до шестидесяти градусов.

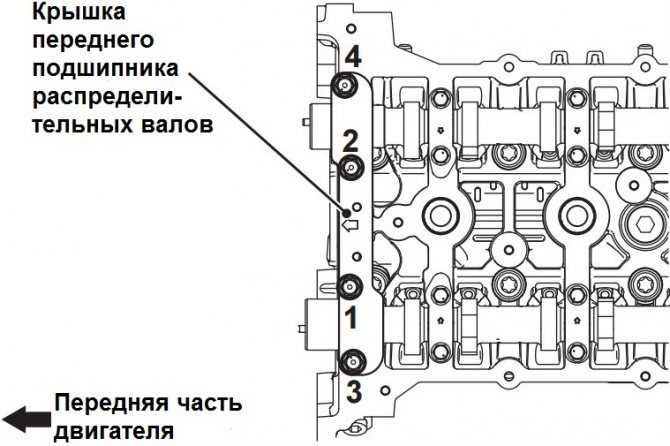

Проверка масляного зазора распределительных валов двигателя 4B12 Citroen C-Crosser 2007 — 2013

Инструменты:

• Нож
• Динамометрический ключ
• Головка на 10 мм
• Головка на 12 мм

Детали и расходники:

• Очиститель (или растворитель)
• Пластиковый калибр Plastigauge PL-X (0,018 — 0,045 мм)

Ветошь

Примечания:

Как снять распределительные валы и какие инструменты при этом используются, смотрите здесь.

Применение данного метода проверки распределительных валов и головки блока цилиндров значительно упрощает процедуру определения зазоров в таких деталях головки блока, как подшипники распределительного вала.

1. Очистите постели распределительного вала на головке блока цилиндров, крышки подшипников распределительного вала и шейки вала от отложения масла и смазки.

2. Установите нижний вкладыш подшипника распределительного вала выпускных клапанов на головку блока цилиндров, затем аккуратно уложите распредвал Ситроен.

3. Отрежьте кусок пластикового калибра длиной, совпадающей с шириной шейки, затем положите его на шейку распределительного вала вдоль его оси.

4

Осторожно установите крышки подшипников распределительных валов на головку блока цилиндров и затяните болты крепления номинальным моментом в два-три приема в порядке, указанном на рисунке. Момент затяжки: проход 1 – 6 ± 1 Н·м; проход 2 – 12 ± 1 Н·м

Примечание:

Поскольку крышки подшипников распределительных валов с каналом подачи масла и упорные крышки подшипников распределительных валов имеют одинаковую форму с другими крышками подшипников, то для корректной установки проверьте соответствие идентификационной метки и номера крышек с местом установки (идентификация стороны впускных и выпускных клапанов) и номером подшипника: I — распределительный вал впускных клапанов: Е — распределительный вал выпускных клапанов.

5. Установите верхний вкладыш подшипника распределительного вала на распределительный вал.

6. Установите крышку переднего подшипника распределительных валов на головку блока цилиндров и затяните болты крепления крышки указанным моментом 17 ± 3 Н·м в последовательности номеров, указанной на левой части рисунка (1).

Примечание:

Если крышка переднего подшипника распределительных валов установлена неправильно (под наклоном), то при затяжке болтов крепления возможно ее повреждение. Устанавливайте крышку переднего подшипника распределительных валов на головку блока цилиндров и распределительные валы правильно.

7. Окончательно затяните болты крепления крышки переднего подшипника распределительных валов номинальным моментом 30 ± 2 Н·м в последовательности номеров, указанной на правой части рисунка (2) выше.

8. Отверните болты крепления крышки переднего подшипника распределительных валов в два-три приема в порядке, указанном на рисунке, и снимите крышку.

Примечание:

Будьте осторожны, не уроните верхний вкладыш подшипника распределительного вала.

9

Отверните болты крепления крышек подшипников распределительных валов в четыре-пять приемов в последовательности, указанной на рисунке, и осторожно снимите крышки

Примечание:

Если болты крепления крышек подшипников распределительных валов ослабить за один прием, то перемещение распределительного вала под усилием пружин клапанов может привести к вырыванию болтов крепления и повреждению их резьбы.

10. Измерьте ширину раздавленной калиброванной пластиковой проволоки в ее наиболее широкой части, используя шкалу, отпечатанную на упаковке пластикового калибра. Для сравнения, номинальные масляные зазоры распредвала равны 0 — 0,032 мм.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Вместо бирфилда — трипоиды

Внешне трипоиды от шариковых ШРУСов практически не отличаются. Они представляют собой гранаты с тремя канавками, однако имеется существенное конструктивное отличие: вместо сепаратора с шариками здесь установлен трехшип, на шипах которых крутятся три ролика на игольчатых подшипниках.

Трипоиды хороши тем, что даже в при поломке в условиях бездорожья они позволяют с грехом пополам доехать до цивилизации (то бишь, ближайшего СТО).

Основной минус трипоидов заключается в малых углах работы в сравнении с ШРУСами. Это вызвано их конструктивными особенностями. Максимальный угол работы таких приводов равен 22 0 , а оптимальный и вовсе не более 4 0 .

Есть еще один важный момент: хотя при превышении оптимального угла работы трипоид, конечно, будет работать, однако с ощутимыми вибрациями и рывками, вызванные тем, что угловые скорости частей трипоида перестанут совпадать. И чем больше угол, тем больше расхождение в угловых скоростях

Как показывает практика, при больших углах палка привода зацепляется за выступы канавок гранаты и происходит преждевременный износ игольчатого подшипника, что проявляется в значительном люфте приводов.
