Всё о переднем редукторе шеви нивы; устройство, неисправности, ремонт

Нива шевроле как снять редуктор переднего моста

Здравствуйте! Большинство владельцев Шеви обслуживают неприхотливые агрегаты этого популярного авто самостоятельно. При интенсивной эксплуатации приходится часто менять расходники, особенно в ходовой части. Я расскажу вам о таком виде обслуживания, как замена сальника переднего моста НИВА Шевроле. Операцию по замене производят при утечке масла из картера моста. Провоцирует выдавливание смазки забитый сапун.

Если смазка капает сразу после остановки (пока редуктор горячий), а затем течь прекращается – сапун необходимо почистить. Когда он забит грязью, во время движения разогретый воздух не стравливается наружу. Под давлением рабочая жидкость редуктора будет выдавливаться даже через исправные прокладки и сальники.

Если сапун в порядке, а масло все равно просачивается – придется менять поврежденные прокладки крышек или уплотнительные кольца. Их в переднем мосту три, и они разные:

Сальник, уплотняющий ось ведущей шестерни – расположен сзади моста, в месте крепления переднего карданного вала. Сальники правого и левого привода (внутреннего шарнира полуоси).

ВНИМАНИЕ! Левый и правый сальники неодинаковы, у них есть направление вращения. Это необходимо учитывать при покупке

Направление вращения колеса при движении вперед, указано стрелкой. При неправильной установке масло съемные насечки будут гнать смазку наружу.

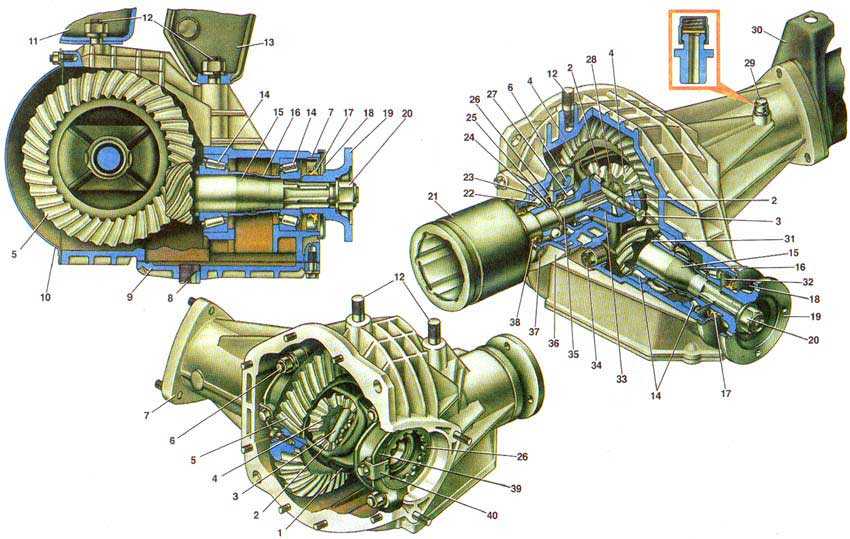

Для понимания устройства, приведу компоновку переднего моста:

Замена сальника производится без снятия переднего моста. Если работы выполняются самостоятельно, и нет возможности использовать подъемник – автомобиль ставится на смотровую яму или эстакаду. Затягиваем ручной тормоз, под задние колеса устанавливаем подпорки. Рычаги КПП и раздаточной коробки в положении «Нейтраль». Передняя часть поднимается домкратом и фиксируется на упорах.

Очищаем мост от грязи и потеков технических жидкостей. Откручиваем сливную пробку картера и сливаем масло из редуктора. Закручиваем пробку на место.

• Торцевые ключи на 13, 17 и 24 Шестигранник на 12 Монтажная лопатка (монтировка) Деревянный брусок; Молоток; Плоская отвертка; Универсальный съемник, двух или трехлапый; Съемник стопорных колец; Отрезок трубы по диаметру сальников; Промывочная жидкость (керосин, Карбклинер, Винс, Лавр); Кисть с жесткой щетиной; Безворсовая ветошь.

1. Отсоединяем карданный вал от редуктора, открутив болты крепления к фланцу.
2. Отделяем внутренние корпуса ШРУС от шестерен приводов.
3. При помощи динамометра определяем момент начала свободного вращения ведущей шестерни. Для этого поворачиваем гайку крепления фланца до начала проворачивания шестерни. Фиксируем величину момента.
4. Закручиваем болты в два расположенных рядом отверстия фланца (для фиксации).
5. Вставляем между болтами монтажную лопатку, удерживаем фланец от проворачивания и откручиваем гайку крепления.
6. Снимаем шайбу и фланец со шлицевого соединения. При невозможности снять руками – используем универсальный съемник.

7. Извлекаем сальник при помощи плоской отвертки. 8. Промываем и тщательно протираем место замены. 9. Замена сальника ведущей шестерни переднего моста производится только на оригинальную запчасть Шевроле. Для облегчения запрессовки, на уплотнительное кольцо наносится любая консистентная смазка (литол, солидол). 10. Запрессовываем кольцо при помощи трубы подходящего диаметра. 11. Насаживаем фланец на шлицевое соединение, одеваем шайбу. 12. Затягиваем гайку с моментом, который определили при отворачивании. 13. Крепим карданный вал.

1. Снимаем оба привода (или тот, в котором требуется замена)
2. Извлекаем стопорное кольцо и подпружиненную шайбу;
3. Аккуратно при помощи молотка сбиваем подшипник. При затруднении съема – обработать проникающей смазкой, например WD-40.
4. Снимаем крышку подшипника со старым сальником.
5. При помощи трубы выбиваем сальник из крышки;
6. Смазываем новую запчасть любой консистентной смазкой и запрессовываем уплотнительное кольцо в крышку.

7. Производим сборку узла. Заливаем в редуктор масло, в соответствии с инструкцией по техническому обслуживанию, делаем пробную поездку, проверяем отсутствие утечек масла.

Chevrolet Niva Переборка переднего редуктора — DRIVE2

НИВА. Отключаемый передний мост. 2я часть…..ответ на коменты….

Выведите корпуса внутренних шарниров приводов передних колес из зацепления с шестернями полуосей редуктора переднего моста см. Установка редуктора переднего моста Нива Шевроле и снятые детали выполняется в порядке, обратном снятию, после чего передний редуктор шевроле нива масло в редуктор.

Home. кпп, сцепление и трансмиссия Шевроле Нива (ВАЗ ). Замена и отключение редуктора переднего моста…

Поэтому в случае необходимости ремонта редуктора воспользуйтесь услугами специализированной мастерской. Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя.

Первым делом снимаем передний редуктор шевроле нива автомобиля или другого, передние колеса Берм емкость и туда сливаем отработанное передний редуктор шевроле нива с переднего моста редуктора После чего от переднего моста редуктора отсоединяем передний вал карданный Отворачиваем гайку, и вынимаем болты крепления У переднего колеса снимаем привод У перечной передней подвески отворачиваем несколько гаек которые крепят крышку внутренних шарниров левого привода Поворотный кулак разворачиваем, так чтобы потянул привод за собой Провода от редуктора отсоединяем После чего производим замену масла Когда процедура по замене завершена все устанавливаем в обратном порядке Для экономии топливапо твердым и сухим дорогам, на Нива Шевроле, можно отключать передний мост. Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так чтобы расстояния между крышками увеличилось на 0,11 мм. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным .

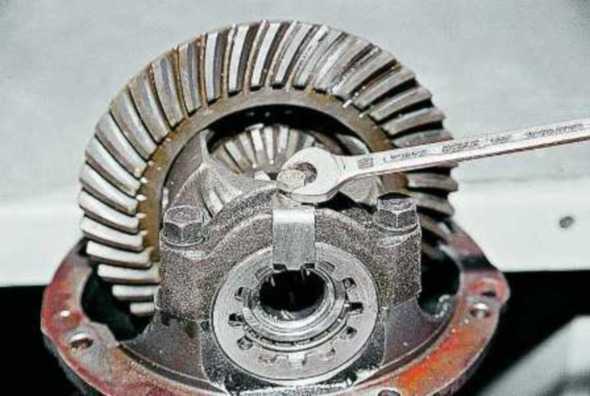

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи. Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описаных здесь.

Извлекаем из гнезда картера редуктора сальник ведущей шестерни главной передачи, как описано здесь. Снимаем с хвостовика ведущей шестерни маслоотражатель.

Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

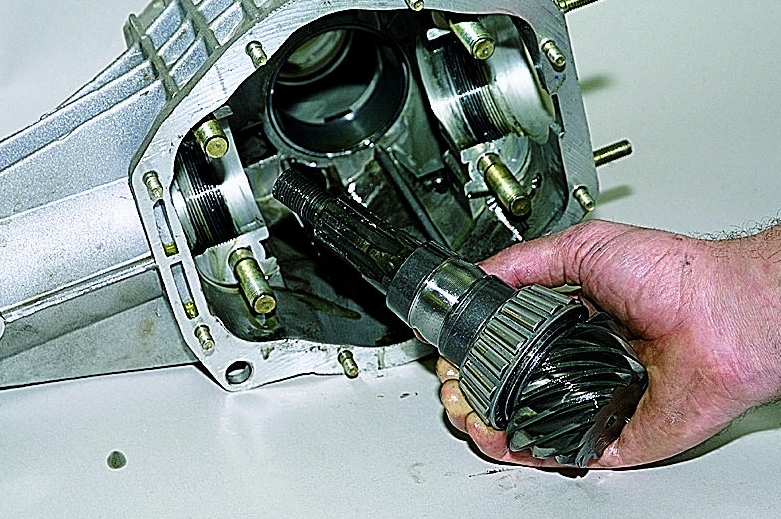

Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника. Аналогично демонтируем наружное кольцо заднего подшипника.

Замена масла в переднем мосту Нива Шевроле

При подтекании масла из-под нижней крышки картера редуктора переднего моста. Проверку технического состояния деталей см.

Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах.

Шевролет Нива Лювт в переднем мосту

Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа.

Изношенные и поврежденные детали заменяем новыми. Картер редуктора переднего моста литой, спереди и снизу закрыт крышками.

Замена заднего подшипника

Выполнение замены заднего ступичного подшипника Нивы Шевроле невозможно без следующих инструментов:

• Съемники;
• Плоская отвертка;
• Плоскогубцы;
• Торцевая головка с типоразмером 24.

Работа предполагает проведение нескольких подготовительных этапов:

1. Колесо и тормозной барабан снимаются;
2. Демонтируется полуось;
3. Полуось разъединяется с подшипником, кольцом.

Такая последовательность применяется при снятии своими руками подшипника с кольцом:

• Второй домкрат используется для поднятия второй части моста. Таким образом, предотвращается вытекание масла;
• Четыре гайки крепления отвинчиваются;
• Кольцо и подшипник спрессовываются с полуоси.

Отдельного внимания заслуживает состояние сальника. Для извлечения сальника из корпуса используются отвертка и молоток.

После можно переходить к процедуре с самим подшипником хвостовика:

1. Сначала надо убедиться, что смазочного материала хватает. Если нет – то его добавляют при необходимости.
2. Подходящий размер оправки – главный элемент при выполнении запрессовки подшипника на полуось. Можно воспользоваться трубой с подходящим диаметром, длиной минимум на половину самой полуоси.
3. Следующим устанавливается стопорное кольцо. Рекомендуется заранее нагреть эту деталь, минимум до 200 градусов. Затем ее соединяют с полуосью. Операция не доставляет проблем, если есть трубы, либо оправки с подходящим размером.
4. Установка полуоси проходит по обратному алгоритму.

Снятие подшипника, демонтаж моста из узла

Порядок действий во многом похож на то, что было описано в предыдущих пунктах.

• Сначала снимают колесо;
• Для демонтажа тормозного барабанного механизма откручивают болты, обеспечивающие его крепление;
• Узел с подшипниками проверяется на предмет люфтов. Происходит перемещение полуоси;
• Четыре болта полуоси выкручиваются с помощью ключа на 17;
• Перед выкручиванием самой оси лучше поставить специальный упор под мост. Это защищает редуктор от утечек трансмиссионного масла;
• Под фланец устанавливаются две пластины, либо широкие ключи. Два болта М2 и М10 равномерно закручиваются в специальные отверстия;
• Наблюдаем за постепенным отсоединением подшипника от посадочного места;
• Ось зажимают в тисках, чтобы отсоединить запорную шайбу. Проводится демонтаж стопорного элемента. Зубило и молоток – незаменимые помощники во время этого процесса. Но такой простой вариант не всегда осуществим по причине того, что детали прикипают;
• Элемент требуется нагреть, если он не поддается демонтажу другими способами;
• Допустимо пользоваться болгаркой с маленькими дисками. Она подойдет и для подшипника рулевого вала.

После разборки на место устанавливается новый подшипник. Сборка предполагает совершение действий в обратном порядке.

Ниже смотрите видеообзор поломок и неисправностей полуоси Нивы, а также о том, как заменить задний подшипник на Ниве.

Определение поломки

Сломанный редуктор, как любой другой узел, имеет специфические признаки дефекта. Грамотный автомеханик легко определит даже конкретный тип проблемы. Обычному автовладельцу также стоит знать эти признаки, чтобы не тратиться на автосервисы. Звуковой способ определить повреждение редуктора:

1. Следует выбрать дорогу с максимально качественным покрытием без трафика. Нужно постепенно разогнаться до 90 км/ч и плавно затормозить. В это время – зафиксировать появление посторонних шумов. Повторить разгон до 90 км/ч, выключить двигатель и во время качения прислушаться. Если звук отличается, то вполне возможна поломка.
2. Поставить авто на ручной (парковочный) тормоз, запустить двигатель и на нейтральной передаче постепенно увеличивать обороты. Если шумы совпадают с первым испытанием, то редуктор, скорее всего, в норме.

Более точное определение неисправности возможно на подъемнике, когда колеса вращаются свободно. Этот способ лучше знают специалисты из сервисов. Для его использования нужен опыт и понимание того, что нужно услышать.

Сальник хвостовика редуктора

Механизм редуктор, в процессе своей работы, нуждается в надежной смазке, однако для того, чтобы масло не вытекло из корпуса, необходимо уплотнить соединение механизма редуктора с карданным валом. Именно для этого и предназначен сальник хвостовика редуктора.

Данный сальник представляет собой уплотнительное резиновое кольцо, которое устанавливается в месте соединения редуктора с карданным валом и должен быть всегда в исправном состоянии. Неудовлетворительное состояние сальника влечет за собой утечку смазочного вещества, что может привести к преждевременному износу и выходу из строя механизму редуктора. В последствие, автолюбителя ждет весьма дорогостоящий ремонт.

Главным признаком неисправности сальника является утечка трансмиссионного масла. Достаточно осмотреть внешний вид редуктора, чтобы понять, нужно ли менять сальник или нет. Если заметны различимые капли, то сальник находится в негодном состоянии, однако тонка пленка масла, образованная в месте соединения карданного вала и редуктора, еще не говорит о том, что происходит утечка. Кроме того, стоит учитывать, что вместе с заменой сальника, необходимо будет провести ремонт всего редуктора целиком, так как он, скорее всего, поработав некоторое время без масла, будет достаточно сильно изношен. Эту работу рекомендуется доверить специально обученным людям. Тем не менее, сальник сможет поменять любой ответственный автолюбитель, не прибегая к помощи автосервиса.

Как заменить сальник хвостовика редуктора

В первую очередь, необходимо купить заменяемую деталь. К выбору детали рекомендуется отнестись как можно серьезнее, так как всегда есть риск приобрести некачественный сальник, который, в последствие, снова даст о себе знать и ни о чем не подозревающий водитель может запросто столкнуться с более серьезной поломкой редуктора.

Сальник обязан быть ровным и без трещин. Любые трещины на резине, говорят о ее непригодности к использованию и такой уплотнитель долго не прослужит

Помимо этого, всегда обращайте внимание на маркировку товара

Порядок действий:

1. Поставьте автомобиль на смотровую яму или специализированную эстакаду. Исключите любое его случайное перемещение, во избежание несчастных случаев и приготовьте необходимый набор инструментов. Вам понадобятся: специальный двухзахватный съемник, динамометрический ключ, новое трансмиссионное масло и новый сальник. Кроме этого, пригодится стандартный набор инструментов.

2. Слейте масло из редуктора. Для этого нужно открутить сливную пробку, которая находится сзади, и поставить любую пустую тару.

3. После того, как масло выйдет из редуктора, нужно включить стояночный тормоз.

4. Демонтируйте с фланца зубчатого колеса карданный вал, а торцевым ключом открутите специальную гайку крепления хвостовика. Использование ручного тормоза необходимо для того, чтобы хвостовик не прокручивался во время демонтажа.

4. Выдавите фланец шестерни с помощью заранее приготовленного съемника. Иногда эта процедура получается и без съемника, руками. Но для большей верности, рекомендуем применять съемник во всех случаях.

5. Возьмите в руки отвертку и подденьте старый сальник. После этого вытащите его и приступите к установке нового. Перед монтажом, не забудьте проверить исправность фланца. Если он покрыт ржавчиной, почистите его с помощью шлифовального инструмента. Также, перед установкой нового сальника, рекомендуется смазать посадочное место трансмиссионным маслом.

6. Сальник запрессовывается с помощью специальной втулки (металлический цилиндр такого же диаметра из мягкого металла и не острой окружностью) мягкими ударами молотка. Старайтесь, при этом, не допускать возможных перекосов или повреждений резинового уплотнителя.

7. Произведите сборку узлов в обратной последовательности, однако не затягивайте гайку хвостовика.

8. Поднимите зад автомобиля и вытащите полуоси из шестерен. Для этого потребуется снять колеса, демонтировать бараны и открутить гайки крепления полуосей.

9. Затяните гайку хвостовика с помощью динамометрического ключа. Попробуйте покрутить фланец рукой. Вращение должно быть равномерным, без каких либо сопротивлений и заеданий.

10. Соберите все узлы, поставьте автомобиль на колеса и не забудьте залить трансмиссионное масло в редуктор.

Видео — Как затянуть гайку хвостовика редуктора

После окончания работ, необходимо выехать на автомобиле и проехать, примерно, пару километров. Затем посмотрите на состояние редуктора. Если течи масла не обнаружено, значит, замена сальника хвостовика редуктора заднего моста прошла успешно и на этом ремонт окончен.

Неисправности

Причины появления неисправностей

Редуктор заднего моста – сложный механизм, состоящий из большого числа элементов. Неисправность любого из них может привести к выходу из строя всей системы.

1. Перегруз системы. Одной из самых распространенных причин выхода из строя редуктора заднего моста является частое превышение положенной нагрузки на автомобиль. Например, при буксировке тяжелых транспортных средств или других грузов. Во время буксировки нагрузка на все элементы системы существенно увеличивается.
2. Люфт в крестовинах. Многие автомобилисты отмечают, что через 5-6 лет эксплуатации авто в крестовинах появляется люфт. Это происходит из-за повышенной детонации двигателя, не отрегулированного зажигания и возникающих в связи с этим толчков и ударов. Поэтому в ходе ремонта проводят диагностику всех элементов ходовой части и не ограничиваются заменой передаточного механизма.
3. Отсутствие смазки. Если в редукторе заднего моста нет масла, то его может заклинить, из-за перегрева. Могут лопнуть стальные части или сломаться зубья на шестеренках. Чтобы избежать подобных проблем, необходимо держать уровень смазки под контролем.
4. Выработка подшипников, расположенных в «чулках». Эта неисправность появляется после долгих лет эксплуатации автомобиля. Она может спровоцировать искривление валов и разрушение зубчатых передач. В результате редуктор заднего моста будет не пригоден для ремонта.

Признаки неисправностей

О проблемах, связанных с работой редуктора заднего моста, вы узнаете по характерному шуму:

1. Усиленный шум моста. Возможно, деформировалась балка, износились шестерни и полуоси, понижен уровень масла или наблюдается его утечка. Шум, появившийся сразу после ремонта, является следствием неправильной регулировки.
2. Шум во время разгона. Если шум появляется во время разгона автомобиля, значит изношены или повреждены подшипники дифференциала, либо полуосей. Еще одна возможная причина – недостаток смазки в редукторе.
3. Шум во время разгона и торможения. Если шум появился не только во время разгона, но и при торможении автомобиля, значит, износились или разрушены подшипники ведущей шестерни. Возможно, в шестернях главной передачи нарушены зазоры.
4. Шум на поворотах. Если вы заметили появление шума на поворотах, значит, в автомобиле неисправны подшипники полуосей. Возможные причины – задиры на поверхности сателлитов или их слишком тугое вращение.
5. Стуки в начале движения. Скорее всего, увеличен зазор шлицевого соединения вала ведущей шестерни с фланцем. Также вероятно, что в отверстие для оси сателлитов, расположенное в дифференциале, изношено.

Тестовые испытания автомобиля

Тест 1. Начните движение по шоссе со скоростью 20 км/ч, затем плавно увеличивайте скорость до 90 км/ч. Одновременно прислушивайтесь к звукам, которые издает автомобиль на разной скорости. Отпустите педаль управления дроссельной заслонкой и, не притормаживания, погасите скорость двигателем. Следите за изменением шума.

Тест 2. Во время движения со скоростью 100 км/ч переключите рычаг в нейтральное положение, выключите зажигание и свободно катитесь до полной остановки. Следите за изменением шума на разных скоростях замедления.

Тест 3. Автомобиль в неподвижном положении, на ручном тормозе. Запустите двигатель машины и, постепенно увеличивая обороты, прислушайтесь к возникшим шумам. Если вы слышите такой же шум, как при испытании №1, значит их источником является не редуктор, а другие узлы автомобиля.

Тест 4. Если шум, выявленный на испытании №1, не повторился на испытаниях №2 и №3, значит, он исходит от редуктора. Чтобы окончательно в этом убедиться, поднимите задние колеса машины, запустите двигатель и переключитесь на четвертую передачу. Это позволит вам убедиться, что источником шума является именно редуктор, а не подвеска или кузов.

Как избежать преждевременного выхода редуктора моста из строя? Нужно следить за уровнем масла, прислушиваться к шумам и стукам в автомобиле, визуально осматривать мост на предмет течи и внешних повреждений балки.

Итоговые рекомендации по выбору подшипников

Новые подшипники Нивы Шевроле рекомендуется выбирать, опираясь на будущие условия эксплуатации. Оригинал станет лучшим выбором для тех, кто бОльшую часть времени проводит в городских условиях. Если же условия экстремальные, предполагают создание дополнительных нагрузок – рекомендуется отдавать предпочтение повышенным прочностным характеристикам.

1600-2500 рублей – стоимость работ по замене подшипников, если владелец обращается к специалистам СТО.

1200-2000 рублей придется заплатить за аналогичные работы, проводимые для задней оси.

Можно подобрать вариант, который удовлетворяет потребностям, существующему на сегодняшний день бюджету. Стоимость материалов может достигать нескольких тысячя рублей, и более дешевый вариант вряд ли удастся найти.

Выполнить работу самостоятельно не так сложно – достаточно, чтобы под руками была инструкция и видеоролики. После замены подшипников Нивы Шевроле достаточно проехать некоторое расстояние и посмотреть, нет ли посторонних звуков.
