Как осуществляется функционирование устройства?

Чтобы подробнее разобраться в вопросе назначения, рассмотрим, как осуществляется рабочий

процесс изделия. Итак, при нажатии на основной рычаг управления (т.е. педаль сцепления), происходит перемещение толкателя, который воздействует на поршень и он перемещается вперед. Когда движется поршень под действием механической силы, начинает повышаться давление в корпусе. Это процесс, происходящий в главном цилиндре сцепления. После увеличения давления, жидкость начинает выдавливаться через нагнетательный канал и поступает уже в рабочийцилиндр. В статье подробно рассмотрен процесс снятия и замены рабочего цилиндра гидропривода сцепления на автомобиле нива 2121 и 2131. В нем имеется поршень с вилкой, которые под воздействием давления отжимают выжимной подшипник, тем самым происходит разъединение двигателя и коробки передач. В этот момент включается соответствующая передача, а после чего водитель отпускает педаль сцепления. После отпускания педали наблюдается возвращение в исходное положение: происходит зацепление двигателя с трансмиссией, что обусловлено действием толкающей пружины в цилиндре.

Какое масло лить в коробку НИВА?

Поскольку смазочные материалы КПП не такие дорогие, можно не экономить на качестве. Если лить откровенно дешевую жидкость сомнительного происхождения, в нужный момент не включится передача. Да и ремонт коробки обойдется дороже сэкономленных средств.Так же, как и для двигателя, есть температурные допуски по вязкости.

Параметры в таблице.Коробка более чувствительна к качеству жидкостей, поскольку во внедорожных режимах работает с повышенными нагрузками. Несмотря на то, что при покупке НИВА в трансмиссию залита минералка, при первой же замене рекомендуется промыть КПП и залить синтетику. Это не противоречит гарантийным обязательствам, зато коробка прослужит дольше.

Как отрегулировать своими руками?

Для регулировки механизма потребуются ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на элеваторе или смотровой яме. Порядок работы следующий:

Ключом на 10 отвернуть стопорную гайку упора педали.
Поверните гайку и установите свободный ход в пределах 0,4-2 мм.
Затяните стопорную гайку.

Затем нужно залезть под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (для откручивания гаек нужны ключи на 13 и 17). Проверка осуществляется следующим образом:

С помощью плоскогубцев снимите пружину выключения вилки сцепления.
Уприте карандаш в стрелу нижнего узла рабочего цилиндра.
Сделайте две отметки: с противоположной стороны вилки и на 5 миллиметров правее.
Потяните вилку до упора назад, выберите свободный ход толкателя.
Вилка должна остановиться точно напротив отметки на карандаше.

Если зазор не соответствует номинальному, нужно ослабить контргайку и, поворачивая гайку, получить требуемые параметры.

При правильной регулировке сцепление начинает выключаться при ходе педали в 25-35 миллиметров.

Последнюю проверку проводят при работающем двигателе. Если все сделано правильно, передачи переключаются легко, и автомобиль начинает движение, если педаль отпущена примерно на ⅓ — ⅔ пути.

Как отрегулировать сцепление Нива Шевроле своими руками: видео

Регулировка сцепления на Ниве Шевроле

Знание конструкционного устройства механизма даёт основание приступить к самостоятельной процедуре регулировки.

Процесс считается неизбежным этапом ремонта в случае:

Превышение нормативного хода педали, что приводит к неполному выключению сцепления. При этом ведомый диск не полностью прилегает своей плоскостью к маховику. Ситуация сводится к интенсивному износу накладки.
Малый свободный ход становится причиной пробуксовки феррадо (накладки), то есть неполному прижатию диска. При этом снижается крутящий момент и падение мощности двигателя.
Появление рывка, скрипа, шума, удара в трансмиссии при резком включении сцепления, трогаясь с места.

Эпизоды, так или иначе, свидетельствуют о неправильной регулировке хода педали и выжима подшипника. А это приводит к снижению ресурса ведомого диска.

Алгоритм регулировки

Итак, перед началом процесса регулировки, следует выключить зажигание. Процедура эта исключает случайную вспышку под поршнем и произвольный запуск двигателя.
Переведя рычаг коробки в нейтральную позицию, между толкателем и главным цилиндром устанавливается зазор в рамках 0,1–0,5 мм. Такой маленький зазор достаточен для выключения диска (ведомого) из зацепления.Он регулируется ограничителем хода педали.
Переведите рычаг в нейтральное положение.
Свободное расстояние его не должно превышать 3 мм. В ином случае следует ослабить контргайку и вращением болта зафиксировать величину хода и затянуть контргайку.
Свободное движение толкателя рабочего цилиндра (4–5 мм) регулируется ослаблением гайки ограничителя.
Последняя деталь, также расположенная на толкателе затягивается контргайкой. Кстати, для определения величины хода толкателя используется специальный шаблон.

Особенности сцепления на На Нива Шевроле

Механизм сцепления на Нива Шевроле усилен утолщённым, большего диаметра диском со сдвоенными демпферными пружинами.

Нажимной и ведомый диск балансируется в сборе и называются корзиной или фасонной чашкой. Узел размещается в литом алюминиевом кожухе с креплением широкой плоскостью к двигателю. Ведущий (нажимной) диск заменяется только при сильном износе плоскости касания или дефекте пружин.

Сцепление Нива Шевроле саморегулируется автоматически рабочим цилиндром. Опуская незначительные детали, узел при необходимости ремонта, заменяется в сборе.

Компоненты

Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу.

Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске.

Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.

Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.

Выжимной подшипник герметичен, не обслуживаемый, без требования промывки. Перемещается по цилиндрической части втулки. Появление шума, свиста в момент выжима свидетельствует о необходимости замены подшипника.

Педальный узел соединён с главным цилиндром, расположенным в моторном отсеке. Вместе с толкателем составляет один узел с поршнем главного узла.

Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.

Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).

Замена главного цилиндра

Новый главный цилиндр сцепления под капотом.

Процедура предусматривает:

Откачивание из бачка тормозной жидкости резиновой грушей.
Отворачивание трубки, снятие шланга со штуцера и отворачивание гайки крепления и съём цилиндра.

Установка нового выполняется с соблюдением этапов в обратной последовательности.

Не упустите момент фиксации толкателя педали с галтелью (выемкой) на поршне цилиндра, прокачка гидропривода.

Прокачка сцепления автомобиля: симптомы, подготовка, этапы

“Болезни” сцепления могут привести к проблемам на старте и при торможении. Увы, по внешним признакам диагностировать неполадки системы нельзя

Контролируйте её работу, обращайте внимание на собственные ощущения при нажатии педали, а если заметили рывки при запуске двигателя и переключении коробки, отправляйтесь на диагностику

Система сцепления автомобиля

Когда требуется прокачка сцепления

Работа системы сцепления основана на законах физики — свойствах гидравлической/тормозной жидкости сжиматься/разжиматься под воздействием нагрузки. Если в систему попал воздух, её свойства меняются. Как результат: гидравлика перестает реагировать на давление или реагирует с запозданием, что приводит к рывкам и толчкам при нажатии на педаль.

Признаки “завоздушивания” системы

Если появились следующие симптомы, пора менять гидравлическую жидкость:

педаль выжимается слишком легко, при этом передача не переключается;
педаль “ходит” нормально, но передача включается с вибрацией или запозданием;
педаль сцепления «залипает» в пол, медленно возвращаясь в верхнее положение.

Даже одного из этих признаков достаточно, чтобы проверить систему.

«Проваливание» может быть вызвано и поломкой возвратной пружины.

Перед прокачкой сцепления выясните, что не пружинный механизм — причина неисправности.

В каких случаях прокачивается гидропривод сцепления

Прокачка систем сцепления и торможения обязательно проводится, если:

используемая жидкость уже отработала своё . Изменение физико-механических свойств со временем — это норма. Рекомендованный срок применения для гидравлики — 1-2 года (как правило, срок указывается на ёмкости).
Жидкость теряет свои свойства, даже если хранилась в герметичной таре.
система сцепления или тормоза ремонтируется . Когда меняются манжеты, уплотнители, сальники, устраняется течь, происходит разгерметизация. Итог: вытекание рабочей жидкости и ее завоздушивание. Требуется замена.
Ускорить новую прокачку легко, если слабо затянуть крепления агрегатов механизмов сцепления. Через микроотверстия свободно просачивается воздух.
элементы систем сцепления/торможения сильно изношены .
В случае износа деталей только прокачки недостаточно, ведь причина завоздушивания не исчезает. Чтобы устранить проблему, нужно сначала ремонтировать или менять функциональные элементы, а затем менять рабочую жидкость.

Что требуется для прокачки?

инструменты: ключи, отвертки, пассатижи;

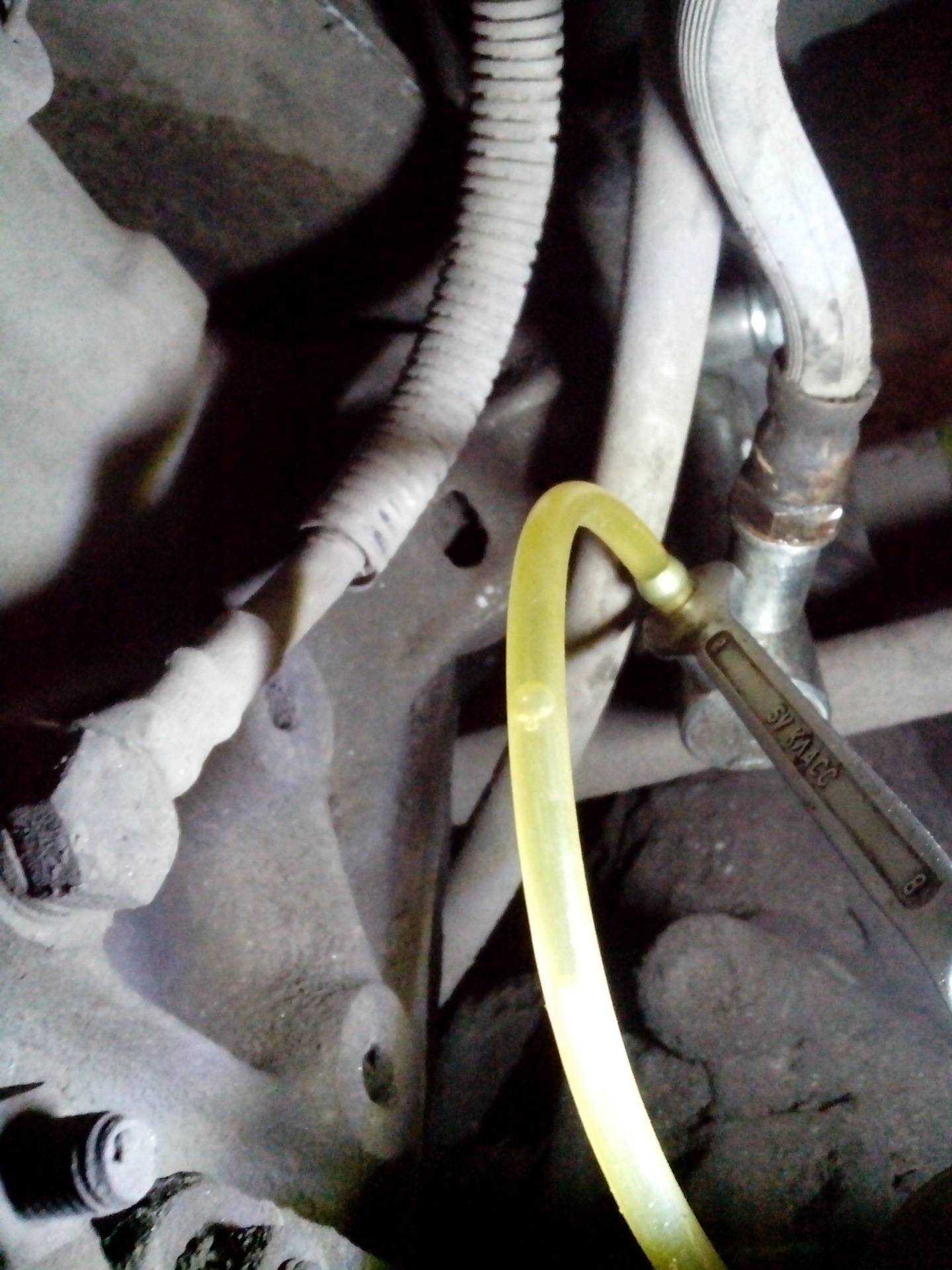

эластичный прозрачный шланг для слива старой жидкости. Убедитесь, что диаметр присоединения трубки совпадает с разъемом сливного штуцера;
резервуар, в который будет сливаться жидкость;
новая рабочая жидкость;
средства индивидуальной защиты: перчатки, нарукавники, очки. Технические жидкости химически агрессивны, при попадании на кожу и слизистую они могут вызвать ожог.

В идеале прокачку системы сцепления нужно проводить вдвоем. Один человек зажимает педаль, второй — сливает жидкость и проводит диагностику неисправностей. При необходимости можно обойтись и без помощника. В таком случае понадобится надежное средство для фиксации педали.

Например, подходящий по размеру камень или кирпич.

Можно ли справиться с процедурой самостоятельно

Вы уверены, что сами быстро и качественно выполните прокачку сцепления? Даже если есть малейшие сомнения, обращайтесь в сервисный центр к профессионалам.

Замена датчика положения педали сцепления нива ваз 21213, 21214, 2131 lada 4×4

Снимаем датчик положения педали сцепления для замены.

Сжав фиксаторы разъёма жгута проводов приборной панели …

…отсоединяем колодку от разъема датчика.

Удерживая датчик за лыски на его корпусе ключом «на 16», ключом «на 19» ослабляем затяжку контргайки…

…и выворачиваем датчик из резьбового отверстия в кронштейне педального узла.

А еще интересно: Как убрать царапины на кузове автомобиля своими руками с помощью полировки и прочих способов, как работать с мелкими и глубокими повреждениями

Устанавливаем датчик положения педали сцепления в обратной последовательности.

Регулируем положение датчика, вращая его в отверстии педального узла, и затягиваем контргайку.

Характеристики

Основные требования к тормозной жидкости:

Не должна разрушать резиновые уплотнения в системе. Может быть кто-то помнит красную тормозную жидкость БСК. Живыми оставались только заводские резинки. Весь «кооператив и китай», она съедала как крокодил.
Тормозная жидкость должна обладать смазывающими свойствами. Это касается поверхностей тормозных поршней в цилиндрах.
Должна иметь стабильные характеристики при низких и высоких температурах. Этому вопросу будет посвящен отельный абзац чуть ниже.

Классификация тормозных жидкостей

Расшифруем таинственную аббревиатуру — DOT. Все просто — Department of Transportation, министерство транспорта США. В СССР и России никогда не существовало ГОСТов на данную продукцию, поэтому все выпускается согласно ТУ. А это в переводе для рядового пользователя, «кто в лес, кто по дрова». Может быть в 2021 году что-то поменялось, но я сомневаюсь. Далее после аббревиатуры DOT, еще идут какие-то таинственные «цифирки». Их перевод на русский язык, следующий:

DOT3 – минеральная основа. 50% — спирт, 50% — касторовое или камфорное масло. Относительно быстро накапливает влагу. Мое личное мнение: можно применять и использовать при сухом климате.
DOT4 – самый распространенный вариант на сегодняшний день. Основа — гликоль. Для связывания конденсата, добавляется борная кислота. Самый универсальный вариант.
DOT1 – улучшенный вариант DOT4. Чуть повышена температура кипения и уменьшена вязкость при низких температурах. Актуальна, для северОв и других «курортных мест» нашей родины.
DOT5 – силиконовая основа. Не впитывает влагу из воздуха. Но как и всегда, если есть плюсы, то есть и минусы. Накопленная вода может собираться в нижних частях тормозов и там замерзать. Применяемость: спортивные автомобили и мотоциклы.

Регулировка педали сцепления

При наличии дефектов замените кожух сцепления с нажимным диском. Разница в высоте наконечника диафрагменной пружины: при износе толщина диафрагменной пружины уменьшается, а заклепки могут поцарапать диск и вызвать колебание. При монтаже ступица должна указывать на изгиб

Важно совместить отверстие ступицы с основным штифтом

Ведомый диск с приклепанной фрикционной накладкой расположен между маховиком и фасонным чашеобразным ведущим диском. Шлицевая втулка диска свободно садится на первичный вал.

Его заменяют по мере износа, если толщина накладки уменьшилась до 0,2 мм и заклепки начинают царапать нажимной диск. Причиной может быть осевое биение, ослабление заклепок, трещины, разрывы, износ на корпусе фрикционного материала. Он устанавливается выступающей частью ступицы в направлении фигурного изгиба. В этом случае центрирующий штифт должен быть совмещен с отверстием ступицы.

Полезное видео

Посмотрите информацию про неисправности сцепления Шеви Нивы:

Причина неисправности

Способ устранения

Неполное выключение сцепления (сцепление «ведет»)

Коробление ведомого диска

(торцовое биение более 0,5 мм)

Выправьте диск или замените новым

Ослабление заклепок или поломка фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Заедание ступицы ведомого диска

на шлицах первичного вала

Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск

Воздух в системе гидропривода сцепления
Прокачайте систему. Ход штока рабочего цилиндра должен быть не менее 24 мм

Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы
Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода

Утечка жидкости из главного цилиндра или рабочего цилиндра привода выключения сцепления
Замените уплотнительные элементы или замените цилиндры в сборе, прокачайте систему

Перекос или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе

Биение лепестков нажимной пружины более 0,8 мм
Замените кожух сцепления с нажимным диском в сборе

Неполное включение сцепления (сцепление «буксует»)

Повышенный износ или пригорание фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом поверхности, устраните причины замасливания дисков

Засорено компенсационное отверстие

главного цилиндра

Промойте цилиндр, прочистите компенсационное отверстие, прокачайте систему

Повреждение или заедание привода выключения сцепления
Устраните причины, вызывающие заедание. Замените поврежденные детали

Рывки при работе сцепления

Заедание ступицы ведомого диска на шлицах первичного вала
Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск

Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом замасленные поверхности, устраните причины замасливания дисков

Заедание в механизме привода выключения сцепления
Замените поврежденные детали, устраните причины, вызывающие заедание

Ослабление заклепок фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Повреждение поверхности или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе

Повышенный шум при выключении сцепления

Износ, повреждение или утечка смазки из подшипника выключения сцепления
Замените муфту выключения сцепления с подшипником в сборе

Износ переднего подшипника первичного вала коробки передач
Замените подшипник

Повышенный шум при включении сцепления

Поломка или снижение упругости пружин демпфера
Замените ведомый диск в сборе

СцеплениеНеисправности сцепленияПрокачка сцепленияЗамена бачка сцепленияЗамена главного цилиндра сцепленияЗамена рабочего цилиндра сцепленияЗамена шланга сцепленияСнятие и ремонт сцепления Замена подшипника сцепленияКоробка передачНеисправности КПЗамена масла КППЗамена сальника вторичного валаСнятие и установка КППРазборка КППРемонт первичного валаРемонт вторичного валаРемонт механизма выбора передачРемонт привода выбора передачОсмотр и проверка деталей КППСборка КППРаздаточная коробкаНеисправности раздаткиЗамена масла в раздаткеЗамена сальников раздаткиПривод датчика скоростиЗамена подушек раздаткиВыкл. лампы блокировки дифференциалаСнятие раздаткиРазборка и сборка раздаткиКарданная передачаСмазка карданной передачиСнятие промежуточного валаРемонт промежуточного валаСнятие карданной передачиРемонт карданной передачиПередние приводы и ШРУСыСнятие приводов колёсЗамена ШРУСов или их пыльниковПередний мостЗамена масла редуктораЗамена сальника переднего редуктораЗамена подшипника и сальника вн. ШРУСаСнятие переднего редуктораЗадний мостПоиск течи масла из заднего мостаЗамена масла заднего мостаСнятие полуосиЗамена шпильки колесаЗамена сальника полуосиЗамена сальника редуктора заднего мостаПроверка заднего редуктора на ходуСнятие заднего редуктораСнятие заднего мостаРазборка заднего моста

Нива Шевроле, как и классические модели АвтоВАЗа, оборудована сухим сцеплением с гидроприводом. Этот узел передает крутящий момент от мотора на коробку переключения передач.

Его назначение – временное отсоединение мотора от трансмиссии и плавное их соединение.

Этим обеспечивается легкое переключение скоростей и плавный старт автомобиля.

Замена охлаждающей жидкости на шевроле нива

Жидкость на Chevrolet Niva желательно менять на холодном двигателе, иначе риск обжечься довольно высок. Перед началом работы откручиваем крышку расширительного бачка.

Подставляем широкую емкость объемом не менее 8,5 литров под сливное отверстие, выполненное в нижней части левого бачка радиатора. Для снижения интенсивности слива жидкости в первоначальный момент крышку расширительного бачка следует плотно завернуть.

Рукой отворачиваем пробку сливного отверстия радиатора и сливаем охлаждающую жидкость из радиатора в подставленную емкость. Пробка сливного отверстия уплотняется резиновым кольцом. Порванное, потрескавшееся или потерявшее эластичность кольцо заменяем.

Отворачиваем крышку расширительного бачка полностью.

Для слива охлаждающей жидкости из рубашки охлаждения двигателя (блока цилиндров) подставляем емкость под сливное отверстие, расположенное на левой стороне блока цилиндров рядом с модулем зажигания Шевроле Нива.

Головкой «на 13» с удлинителем отворачиваем пробку сливного отверстия блока цилиндров и сливаем жидкость из двигателя.

В соединении пробки и блока цилиндров применена коническая резьба, не требующая дополнительного уплотнения. Заворачиваем пробки сливных отверстий радиатора и блока цилиндров. Пробку сливного отверстия блока цилиндров затягиваем моментом 25–30 Нм.

Перед заполнением системы охлаждения жидкостью снимаем экран двигателя и пассатижами ослабляем затяжку хомута крепления шланга подвода охлаждающей жидкости к дроссельному узлу и снимаем шланг с патрубка. Это не позволит образоваться воздушным пробкам в системе охлаждения.

Заливаем жидкость в систему охлаждения двигателя через расширительный бачок, пока из шланга подвода охлаждающей жидкости к дроссельному узлу не польется жидкость. Это гарантия того, что система заполнена полностью и там не осталось воздуха.

После этого устанавливаем шланг на место (к дроссельному узлу) и закрепляем его хомутом. Заворачиваем крышку расширительного бачка. Пускаем двигатель. При прогреве двигателя отводящий (нижний) шланг радиатора некоторое время должен быть холодным, а затем — быстро нагреться, что будет свидетельствовать о начале циркуляции жидкости по большому кругу. Дождавшись включения вентилятора системы охлаждения, останавливаем двигатель Шевроле Нива.

После остывания двигателя проверяем уровень охлаждающей жидкости в бачке и доводим его до нормы (он должен находиться между метками MIN и MAX). В принципе довольно несложная операция.

Снятие и установка главного и рабочего цилиндров привода выключения сцепления автомобиля Шевроле-Нива

В первую очередь слейте рабочую жидкость. Для этого один конец шланга наденьте на штуцер выпуска воздуха 8 (см. рис. 3-3) рабочего цилиндра, а другой опустите в чистый сосуд; отверните штуцер 8 на 1/2–3/4 оборота и нажимайте на педаль до тех пор, пока жидкость не будет удалена из гидросистемы, затем отсоедините трубки 1 (см. рис. 3-2), соединяющие главный и рабочий цилиндры.

Для снятия главного цилиндра отверните две гайки 3, предварительно сняв с конца толкателя 10 шплинт 9.

Рабочий цилиндр прикреплен при помощи кронштейна 6 (см. рис. 3-3), поэтому сначала для его снятия необходимо отвернуть два болта 5 крепления кронштейна.

Для установки главного и рабочего цилиндров вышеописанные операции выполните в обратном порядке, при этом:

·поверхность соединения главного цилиндра 2 (см. рис. 3-2) с кронштейном педалей 4 необходимо загерметизировать мастикой 51-Г-7;

·на контактную поверхность толкателя рабочего цилиндра с вилкой нанести смазку ДТ-1.

После заправки рабочей жидкостью гидропривод прокачайте.

Разборка, контроль, ремонт и сборка главного и рабочего цилиндра

Главный цилиндр. Снимите бачок 1 (рис. 3-8) с корпуса главного цилиндра 4. Для этого необходимо разомкнуть хомутик 2. Затем, снимите защитный чехол 5 вместе с толкателем и стопорное кольцо 7. Это позволит вынуть из корпуса цилиндра опорную втулку 8, поршень 9, манжету поршня 10, фиксатор 11, пружину 12, обойму клапана 13, пружину клапана 14 и клапан 15.

Рис. 3-8. Детали главного цилиндра:

1 – бачок гидропривода;

2 – хомут бачка;

3 – заглушка;

4 – корпус; 5 – чехол защитный;

6 – толкатель поршня;

7 – кольцо стопорное;

8 – втулка опорная;

9 – поршень;

10 – манжета поршня;

11 – фиксатор;

12 – пружина;

13 – обойма клапана;

14 – пружина клапана;

Зеркало цилиндра и наружная поверхность поршня не должны иметь повреждений и рисок. Проверьте состояние пружины поршня и замените ее, если она потеряла упругость.

Замените манжету поршня и все уплотнительные элементы. Проверьте защитный чехол на заднем конце цилиндра и, если чехол поврежден, замените его новым. Перед сборкой аккуратно очистите и промойте детали тормозной жидкостью. Не допускайте попадания на детали минерального масла, бензина, керосина или дизельного топлива, так как от этих веществ разбухают резиновые уплотнители.

После проверки всех деталей соберите главный цилиндр в порядке, обратном разборке, при этом:

·нанесите тонким слоем смазку Дитор на поверхности поршня, контактирующие с цилиндром, опорной втулкой и толкателем;

·все остальные детали цилиндра смазывайте тормозной жидкостью.

Рабочий цилиндр. Снимите защитный резиновый чехол 6 (рис. 3-9) вместе с толкателем 5, затем снимите стопорное кольцо 7. Это позволит вынуть поршень 8, манжету поршня 9, чашку пружины 10 и пружину 11.

После разборки аккуратно промойте и проверьте все части, как это указано для главного цилиндра. Не допускается установка деформированного толкателя.

После проверки, приступите к сборке (порядок обратный разборке), при этом:

·нанесите тонким слоем смазку ДТ-1 на поверхности поршня, контактирующие с цилиндром и толкателем;

·все остальные детали цилиндра смазывайте тормозной жидкостью.

Рис. 3-9. Детали цилиндра привода выключения сцепления (рабочего цилиндра):

1 – корпус;

2 – транспортная заглушка;

3 – штуцер;

4 – колпачок штуцера;

5 – толкатель вилки выключения

сцепления;

6 – чехол защитный;

7 – кольцо стопорное;

8 – поршень;

9 – манжета поршня;

10 – чашка пружины;

11 – пружина.

Прокачка гидропривода сцепления

23.07.2015 | Chevrolet Niva 2008 / Трансмиссия Руководство по прокачке гидропривода сцепления

5. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. 6. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха. ПРЕДУПРЕЖДЕНИЕ Не допускайте падения уровня жидкости в бачке ниже метки «min». Своевременно доливайте жидкость, иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять заново. 7. Снимите шланг с клапана прокачки и наденьте колпачок. 8. Долейте тормозную жидкость в бачок главного цилиндра до уровня метки «max».

.. 30 31 32 33 34 35 36 37 38 39 40 ..

Проверка уровня жидкости в бачке гидропривода сцепления Нива Шевроле

Запас тормозной жидкости гидропривода сцепления находится в бачке, расположенном слева на щитке передка.

Уровень тормозной жидкости в бачке при установленной крышке должен достигать нижней кромки заливной горловины. При снятой крышке бачка уровень жидкости должен достигать верхней кромки хомута крепления бачка. Повышение уровня жидкости в бачке гидропривода сцепления косвенно свидетельствует (при герметичном гидроприводе) о значительном износе накладок ведомого диска сцепления. Чтобы долить тормозную жидкость в бачок, отворачиваем против часовой стрелки…

и снимаем крышку бачка.

Доливаем жидкость типа DOT-4 в бачок до необходимого уровня. Устанавливаем на место крышку, плотно завернув ее.

Тормозная жидкость, попавшая на лакокрасочное покрытие, пластмассовые детали и проводку автомобиля, может вызвать их повреждение. Немедленно удалите ее чистой ветошью

Прокачка гидропривода сцепления, замена жидкости Прокачиваем гидропривод сцепления для удаления из него воздуха после его разгерметизации при замене главного цилиндра, рабочего цилиндра, шлангов, трубок, а также в случае замены рабочей жидкости. Воздух из гидропривода удаляем при неработающем двигателе. Перед прокачкой проверяем уровень жидкости в бачке гидропривода сцепления и при необходимости доливаем жидкость (см. «Проверка уровня жидкости в бачке гидропривода сцепления», с. 35). Прокачку гидропривода проводим с помощником.

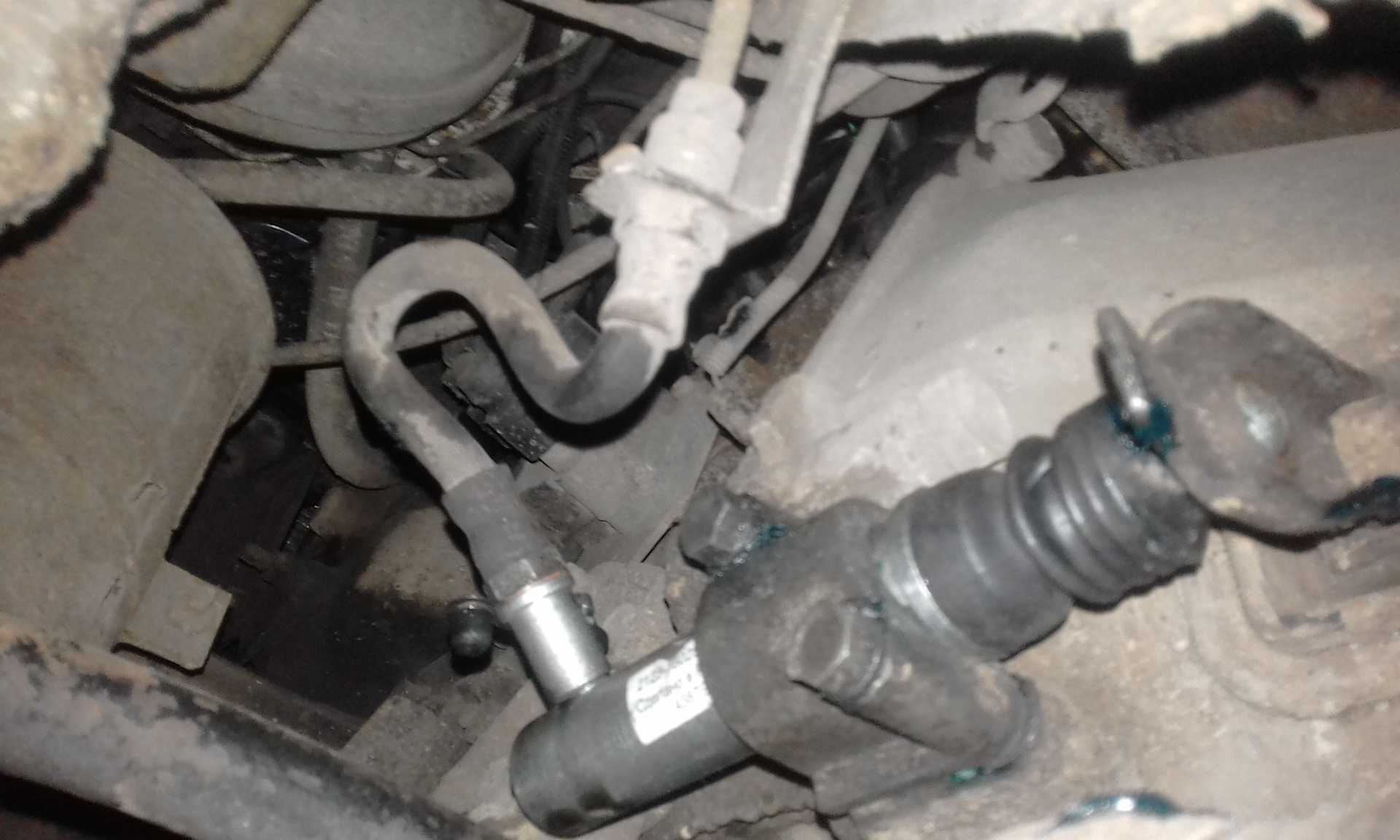

Снимаем защитный колпачок со штуцера прокачки рабочего цилиндра.

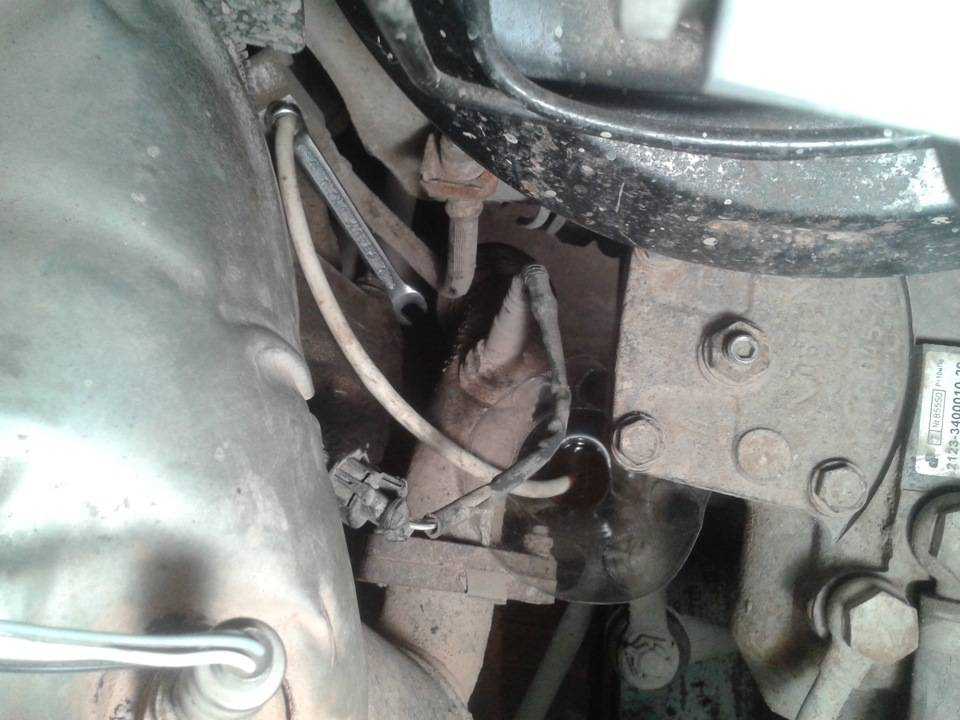

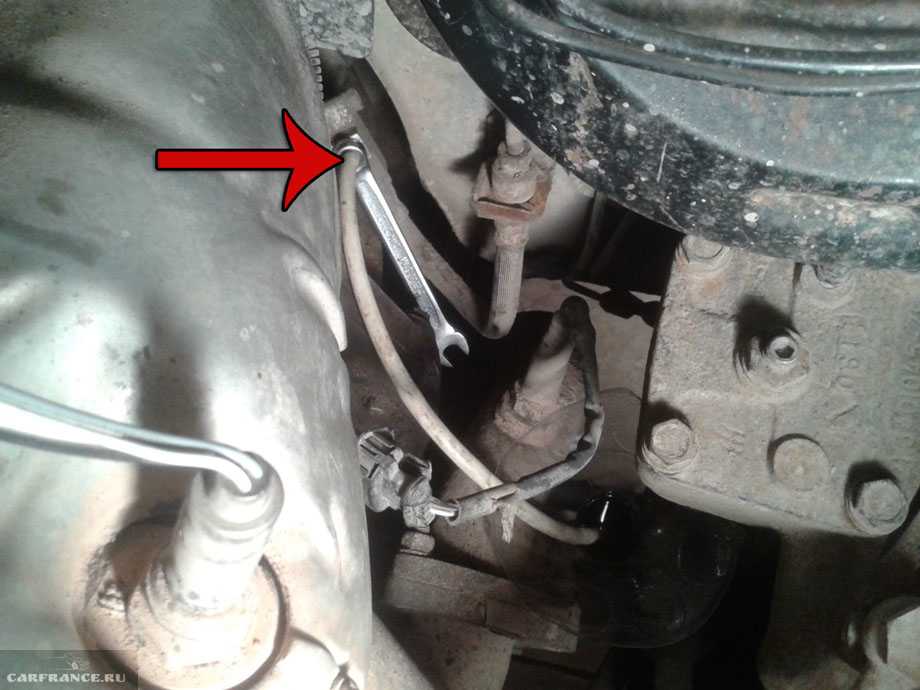

Накидным ключом «на 8» ослабляем затяжку штуцера прокачки. Надеваем на штуцер шланг, а свободный его конец погружаем в емкость, частично заполненную

рабочей жидкостью. Ключом «на 8» отворачиваем штуцер прокачки на 1/2—3/4 оборота. Помощник несколько раз резко нажимает и плавно отпускает педаль сцепления до тех пор, пока не исчезнут пузырьки воздуха, выходящие из шланга. При этом необходимо следить за уровнем жидкости в бачке и доливать ее. При нажатой педали сцепления заворачиваем штуцер прокачки. Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпачок. Если воздух не удается удалить, проверяем герметичность соединений, трубопроводов, шлангов, главного и рабочих цилиндров. Подтекающие соединения подтягиваем, неисправные главный и рабочие цилиндры заменяем (см. «Сцепление», с.170). Замену рабочей жидкости в гидроприводе сцепления проводим в соответствии с регламентом технического обслуживания — через три года. При замене откачиваем старую жидкость из бачка шприцем или резиновой грушей. Заливаем в бачок новую жидкость. Прокачиваем гидропривод сцепления до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцера прокачки рабочего цилиндра. После прокачки доводим уровень жидкости в бачке гидропривода сцепления до нормы (см. «Проверка

Как заменить сцепление на Ниве Шевроле самостоятельно

Каждый автомобилист, у которого механическая коробка передач знает, что такое сцепление, и рано или поздно сталкивается с тем что оно просто на просто пропадает, и когда начинает трогаться оно не выжимается, тем самым создает своего рода неудобства. Единственным вариантом в такой ситуации — это обратиться в ближайший автосервис, где в течение двух-трех часов будет произведена на автомобиле нива шевроле замена сцепления. Данный вариант является не дешёвым, поэтому если бюджет у вас не позволяет данную процедуру по замене можно произвести и самому в гарных условиях.

О том, как происходит замена, регулировка, а также ремонт, вы узнаете из данной статьи, а также узнаете какое поставить лучше всего.

Что представляет собой сцепление

Благодаря ему происходит от двигателя к самой коробке передач передача крутящего момента, благодаря чему появляется возможность переключать скорости на коробке. Если эта работа будет происходит не надлежащим образом, это отрицательно отразится на остальных механических узлах. Данный привод является гидравлическим, в нем нет зазоров, и имеет автоматизированную компенсацию, благодаря чему не происходит износ накладок функциональных. Данный привод является одной из важных деталей, так он подает сигнал к рабочим элементам к самому водителю.

Какие неисправности бывают

Это целый механизм, и этих причин по которой оно выходит из строя может быть очень много. Давайте рассмотрим наиболее распространенные:

При нажатии на педаль сцепления на Нива Шевроле, происходит пробуксовка, то есть происходит включение не полное, это может быть вызвано:

Большим износом фрикционных накладок, или они прогорели, данная проблема решается полной заменой диска.
На ведомом диске на поверхности появляется масло, это говорит о том, что у деталей неисправны уплотнители. Устранить проблему можно промыв диски, удалив причины протекания.

Бывает, что оно наоборот не полностью выключается его начинает вести, это может быть по следующим причинам:

У ведомого диска происходит коробление или биение, решить данную неисправность можно при помощи ремонта если конечно у него незначительные повреждения. Но как правило если данная неисправность появилась решить ее можно только лишь полностью заменив диск.
У фиксированных накладок ослабились заклепки. Потребуется заменить комплект ведомого диска
Наличие воздуха в самой системе. Решается это прокачкой системы
Коробление и перекос диска. Решить можно заменив данную деталь

Может возникнуть неисправность, когда требуется заменить некоторые части и детали. Это определяется следующими признаками:

Слышны шумы во время нажатия на сцепления
Такие же шумы слышны, когда педаль отпускается

Это говорит о том, что необходимо снимать и разбирать данную систему, и устранять появившуюся поломку.

Как произвести замену

Когда причина поломки ясна, нужно переходи к ее устранению. Процесс по замене является очень долгим и трудоемким, поэтому нужно набраться терпения, и выполнять все строго по инструкции, включающая в себя следующие этапы:

Устанавливаем автомобиль на яму
Подготовить необходимые инструменты
Снимаем коробку передач, это нужно чтобы был доступ к устройству
После того как коробка снята, необходимо пометить отметками, как расположен маховик и кожух.
Ключом на восемь выкручиваем несколько крепежных болтов, они крепят к маховику сам диск сцепления.
Производим снятие двух дисков нажимного и ведомого
Осматриваем их и если присутствуют различные сколы, трещины, то его необходимо в срочном порядке менять.
Проверяем в каком состояние выжимная пружина
После осмотра и устранения всех неисправностей, установка происходит в обратном порядке, в котором производилось снятие.

На этом все этапы по замене сцепления на автомобиле Нива Шевроле закончены. Очень важным в процессе замены, посмотреть в каком состояние выжимной подшипник, и, если он находится в изношенном состояние лучше произвести замену на новый, так как через пару месяцев если не заменить, придётся разбирать устройство заново. Теперь вы имеете представление как самому произвести снятие и замену диска, и можете в любой момент, не обращавшись к специалисту привести всю процедуру самостоятельно.

Выводы

Зная эти моменты, вы можете самостоятельно определить качество работы сцепления, а также при необходимости прокачать его.

http://avtomechanic.ru/niva-chevrolet/tehobslujivanie/prokachka-gidroprivoda-stsepleniya-vaz-2123http://xtreme-trip.ru/shevrole-niva/bortzhurnal/provalilas-pedal-stsepleniya-na-nive-shevrole-zamena-bachka-prokachka-stsepleniya/http://nivaexpert.ru/transmissiya/regulirovka-scepleniya-shevrole-niva/http://carpedia.club/Prokachka-gidroprivoda-stsepleniia-zamena-rabochei-zhidkosti-Chevrolet-Nivahttp://carfrance.ru/prokachivaem-sceplenie-na-niva-shevrole-svoimi-rukami/

голоса

Рейтинг статьи
