Замена датчика сцепления на калине

Замена датчика сцепления на Ладе Гранте: советы мастера

Датчик положения педали сцепления на Ладе Гранте зафиксирован на кронштейне педали сцепления. Чтобы его увидеть, достаточно заглянуть под рулевую колонку у основы.

Нарушение условий эксплуатации автомобиля приводит к преждевременному износу датчика, некорректной работе двигателя.

Для восстановления работоспособности машины необходима замена датчика сцепления (далее — ДС).

Процесс не сложный, но требует от ремонтника повышенного внимания и точности действий. Не повредите электронный блок управления автомобилем.

Необходимые инструменты, материалы:

• отвертка с коротким плечом, плоские и крестообразные биты для отвинчивания винтов;
• новый датчик;
• фонарик, иной прибор в качестве дополнительного освещения.

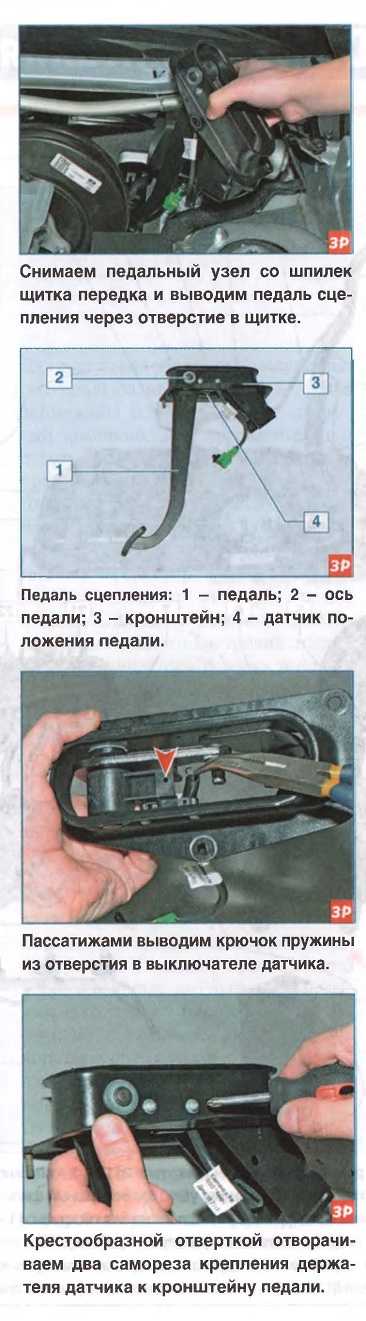

Алгоритм замены датчика сцепления:

1. Машину устанавливаем на ровную платформу, площадку. Обеспечиваем беспрепятственный доступ к передним дверям.
2. Сдвигаем переднее водительское сиденье назад до упора. Открываем капот, «сбрасываем» клеммы аккумулятора во избежание короткого замыкания в цепи.
3. Залезаем под рулевую колонку, снимаем ДС (фишку).

1. Крестообразной отверткой выкручиваем основу – плату. Она фиксируется к кронштейну педали на двух винтах.

1. Снимаем защелку, она находится на противоположном конце колодки датчика.
2. Извлекаем держатель колодки ДС.

1. Проводим дефектовку пружинного механизма, осматриваем целостность крепления платы. При отсутствии дефектов и повреждений вставляем колодку нового ДС.
2. Собираем конструкцию в обратной последовательности.

Самостоятельная замена датчика положения педали сцепления на Ладе Гранте окончена.

Водителю на заметку. Перед установкой нового датчика проверьте его работоспособность мультиметром. Процесс займет минуту, а вы будете уверенны в исправности оборудования.

Неисправности: признаки, диагностика, устранение

Неисправности	Диагностика	Устранение
При переключении скоростей машину «стопорит»	Отсоединение колодки с проводами, проверка изменений после отключения ДС	Замена ДС новым, так как конструкция не подлежит ремонту
Нехарактерное увеличение / уменьшение оборотов двигателя при выключенном сцеплении	Подключение нового, исправного ДС	Замена ДС новым
P0830 «Check Engine» — ошибка датчика сцепления на приборной панели	Подключение нового, исправного ДС	Замена ДС новым

Программное отключение датчика сцепления на Ладе Гранте

После замены ДС новым сбросьте код ошибки. Сделать это можно как штатным бортовым компьютером, так и сканером ЕЛМ-327 (версия 1.5).

Не всегда штатный бортовой компьютер удаляет системные ошибки. Для качественной профилактики и диагностики автомобиля приобретайте модификацию сканера ЕЛМ-327.

Процесс самостоятельной регулировки сцепления на автомобиле Лада Гранта

На отечественных автомобилях семейства Лада Гранта помимо электронного блока сцепления установлен тросовый механизм. Один конец фиксируется у основания педали, другой на рычаге привода КПП.

Помимо автоматического натяжителя на тросе, изготовитель предусмотрел наличие механического гаечного регулятора.

1. Помещаем машину на ровную платформу, открываем капот, выжимаем рычаг стояночного тормоза.
2. Снимаем обе клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи.
3. Снимаем адсорбер — датчик расхода воздуха, блок – модуль воздушного фильтра.
4. Поверх стартера в моторном отсеке находим вилку сцепления.
5. Плоскогубцами вытаскиваем наконечник вперед.
6. Штангенциркулем замеряем расстояние от вилки к пластиковому диску – ободку. В идеале дистанция равна 27 мм. При несоответствии производим корректировку.
7. 4-5 раз нажимаем на педаль сцепления, повторяем замер для объективности.
8. Замеряем свободный ход педали сцепления, он не должен превышать 146 мм. Если расстояние увеличено, уменьшено — трос подлежит замене, он растянут.

Водителю на заметку. Профилактика механизма сцепления на автомобиле Лада Гранта проводим через каждые 20 000 км.

Обзор цен производителей

Технические параметры ролика: 100 х 60 х 20 мм, вес 0.05 кг.

Производитель	Цена (Руб.)	Ресурс (Тыс. км)
ВАЗ 11180-1602266-00 поводок троса	От 250	25 – 35
11180-1602210-00 трос в сборе	От 300	—/—
21901-1602210-00 трос в сборе	От 300	—/—

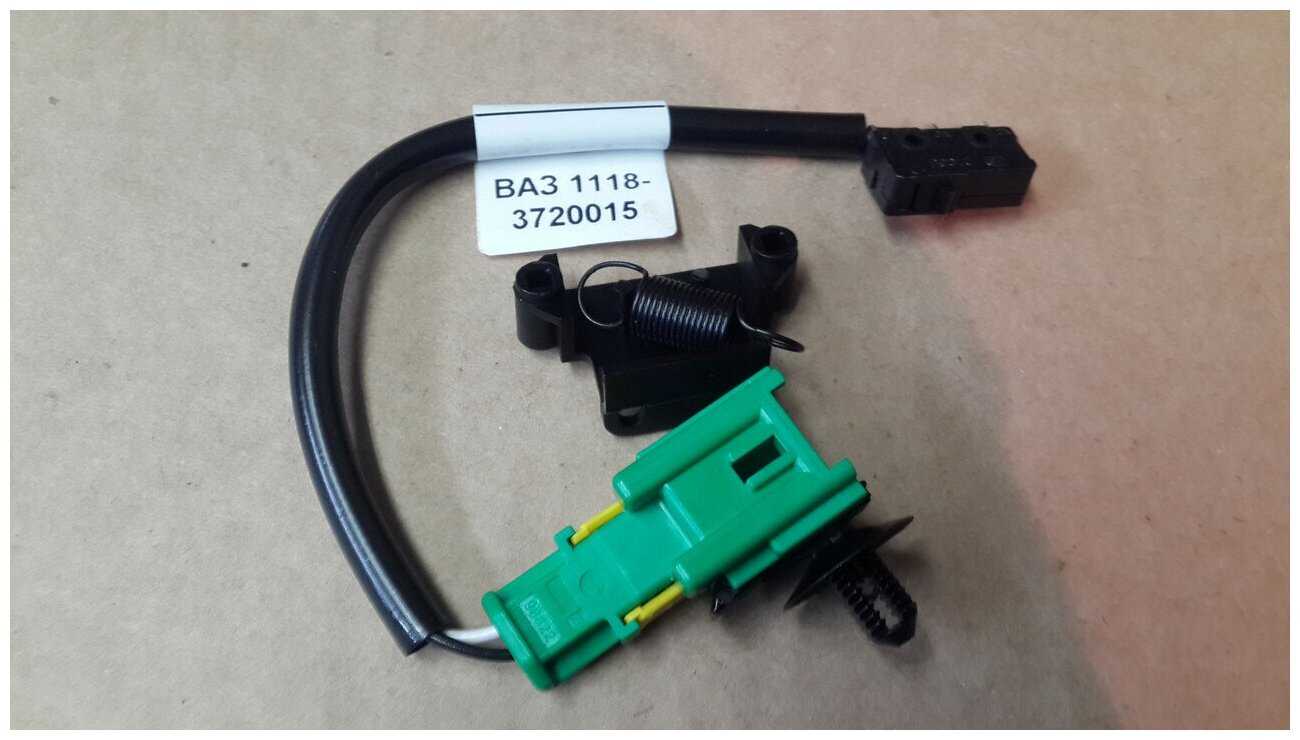

1118-3720015-00 ДС	От 370 – 450	—/—

*цены актуальны состоянием на 26.10.2018 года.

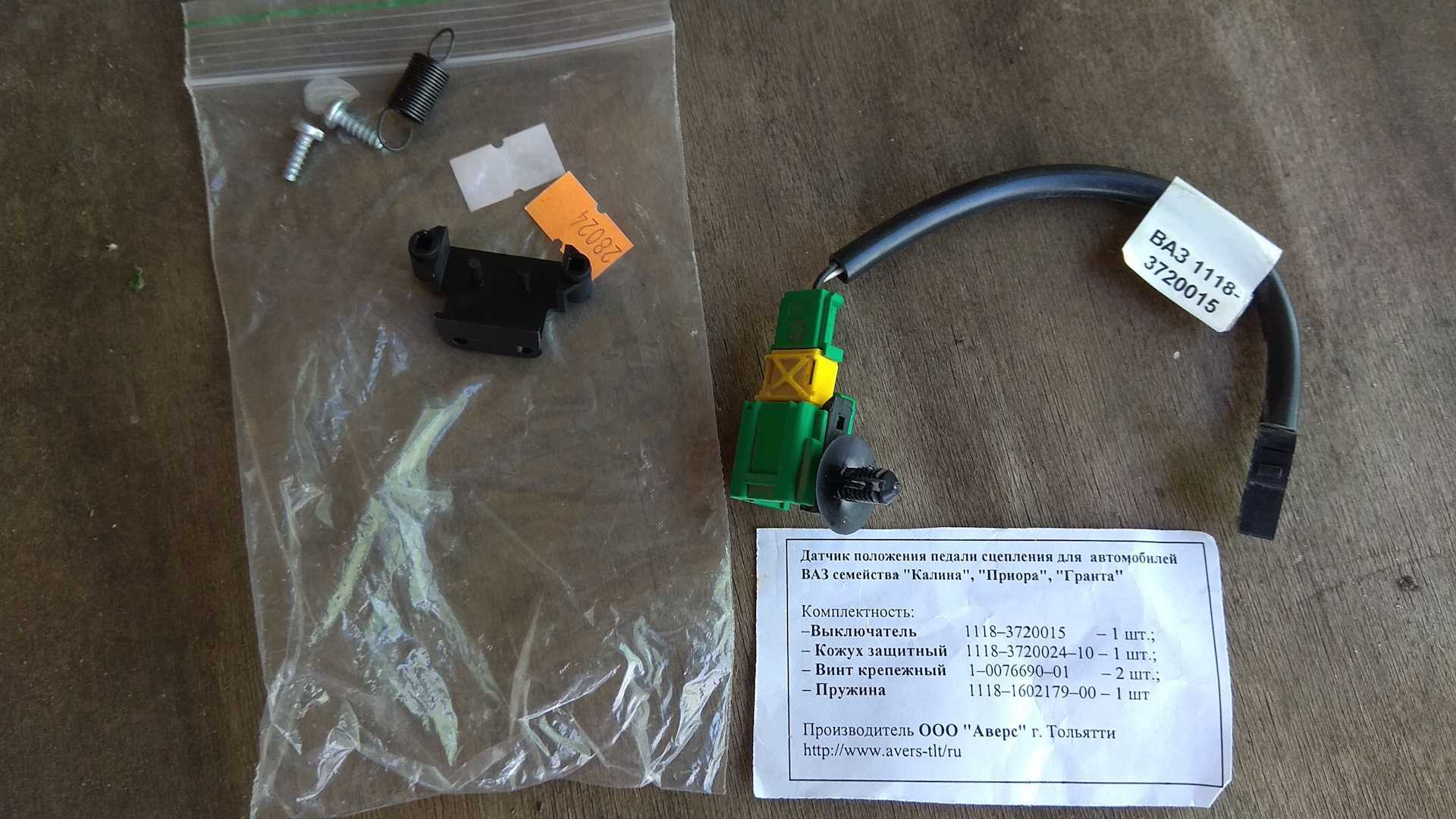

• Жабка — выключатель 1118-3720015 – 1 шт;
• Кожух 1118-3720024-10 – 1 шт;

Как отремонтировать и заменить датчик педали сцепления

Что потребуется для того, чтобы выполнить ремонт или замену датчика педали сцепления:

• отвертка (с коротким плечом), а также плоские и крестообразные биты, с помощью которых вы будете откручивать винты;
• непосредственно само устройство;
• лампа либо фонарь, чтобы вам было хорошо видно область работы.

Как выполняется замена:

1. Автомобиль припаркован на ровном асфальте.
2. К передним дверям легко подобраться.
3. Нужно отодвинуть переднее водительское кресло полностью назад, затем открыть капот, отключить аккумулятор, чтобы не было КЗ.
4. Теперь придется забраться под рулевую колонку, снять датчик.
5. После этого при помощи крестообразной отвертки нужно выкрутить плату. Крепится она при помощи двух винтов к кронштейну.
6. Затем следует убрать защелку, которая расположена на другом конце колодки.
7. Теперь нужно достать держатель колодки.
8. После того как будет произведена дефектовка пружинного механизма, следует проверить, в каком состоянии находится крепление платы. Если все в порядке, можно вставить в него колодку нового устройства.
9. Необходимо выполнить сборку механизма в обратном порядке.

Как видите, выполнить замену датчика педали сцепления можно своими руками.

Обратите внимание! Прежде чем установить новый датчик, используйте мультиметр, чтобы удостовериться, что он в рабочем состоянии. Вы потратите на проверку несколько секунд, при этом точно будете знать, что механизм работает исправно

В большинстве случаев можно отремонтировать датчик, не заменяя его.

Прежде всего нужно убедиться, соприкасается ли концевик и толкатель педали. В противном случае, когда он не давит на концевик, следует провести регулировку положения датчика относительно педали.

Следующая неисправность — провода, которые идут к контактам, оборвались. Понять, что это произошло, несложно. Вручную проверьте, насколько надежно они зафиксированы. Если будет выявлена поломка, потребуется паяльник, припой, а также канифоль. Демонтируем датчик, припаиваем провода к контактам. С этой работой справится даже новичок.

Рекомендуем

«Сколько стоит замена коробки: разбираемся в ценообразовании» Подробнее Выяснилось, что с проводами все в порядке, но при этом концевик не достает до толкателя? Скорее всего, вышел из строя концевик либо неисправны контакты. Например, они окислились, деформированы либо сломаны. Проверить контакты получится, используя мультиметр. Подсоединяем его к выводам, смотрим на изменение сопротивления между ними, нажимая на концевик.

Если контакты окислились, зачищаем их, чтобы устройство работало нормально. Данная процедура не помогла? Тогда выполняем замену датчика педали сцепления. Стоимость его небольшая, приобрести деталь можно в специализированном автомагазине.

Замена сцепления на Лада Веста

Такая работа – не из простых, независимо от того, какого типа трансмиссия установлена. От качества выполненных операций будет зависеть дальнейшая эксплуатация автомобиля, а потому лучше доверить это квалифицированным специалистам. Стоимость таких работ достаточно высока и в зависимости от сложности и типа трансмиссии может варьироваться от 3 500 до 15 000 рублей. Конечно, замена сцепления Лада Веста робот и тем более на механике – вполне реальна. Но для этого нужен богатый опыт и навыки, а в случае с роботизированной КПП – ещё и специальное программное обеспечение, без которого невозможно провести регулировку трансмиссии (адаптация).

Замена сцепления на АМТ

Чтобы поменять его на Весте с роботизированной трансмиссией, потребуется полностью демонтировать коробку передач. Дальнейший алгоритм действий такой.

1. Если замена нажимного диска не входит в планы, то его положение относительно корзины следует пометить краской, чтобы при сборке не возникало проблем.
2. С помощью гаечного ключа на 8 открутить болты крепления корзины к маховику силовой установки, снять нажимной и фрикционный диск.
3. Демонтировать выжимной подшипник вместе с приводом.
4. Все вышедшие из строя элементы подлежат замене, после чего проводится сборка в порядке обратном разборке. Также для установки корзины потребуется оправка для центрирования фрикционного диска.

Для регулировки потребуется специальное оборудование и знания. Здесь без специалистов точно не обойтись.

Замена сцепления на МКПП

Конструктивно данный узел на механике ничем не отличается от автоматизированной трансмиссии, за исключением некоторых нюансов. Процесс замены идентичен, однако в случае с гидравлическим приводом потребуется процедура прокачки системы от воздуха. Выполняется эта работа следующим образом.

1. Снять аккумулятор, его полку, а также пылезащитный щиток силовой установки.
2. Отвинтить крышку бачка главного цилиндра и долить максимальный уровень тормозной жидкости.
3. Снять защитную пробку со штуцера и надеть на него подходящего размера шланг (лучше прозрачный). Другой конец шланга отпускается в ёмкость с рабочей жидкостью.
4. Сместить наконечник трубки штуцера путем поднятия фиксатора.
5. Дождаться, пока воздух не перестанет идти вместе с тормозной жидкостью по трубке, после чего отпустить фиксатор и снять шланг по штуцера.
6. Долить жидкость в бачок до оптимального уровня.

Выявить неисправности сцепления на Весте, будь то механическая коробка передач или роботизированная, сможет даже новичок, если соблюдать все инструкции. Другое дело – замена сцепления. С этим не справится не только новичок, но и многие опытные автолюбители. Дело в том, что, помимо инструмента, понадобится специальное оборудование, а также большой опыт.

ЛАДА Веста – автомобиль производства отечественной компании АвтоВАЗ, который поступил в продажу в не таком далеком 2020 году. По внешнему виду, дизайну салона, а также по набору опций Vesta шагнула далеко вперед от классического российского автопрома. Автомобиль стал больше похож на американские, японские и европейские легковые автомобили, нисколько не уступая им в качестве, а местами даже превосходит их.

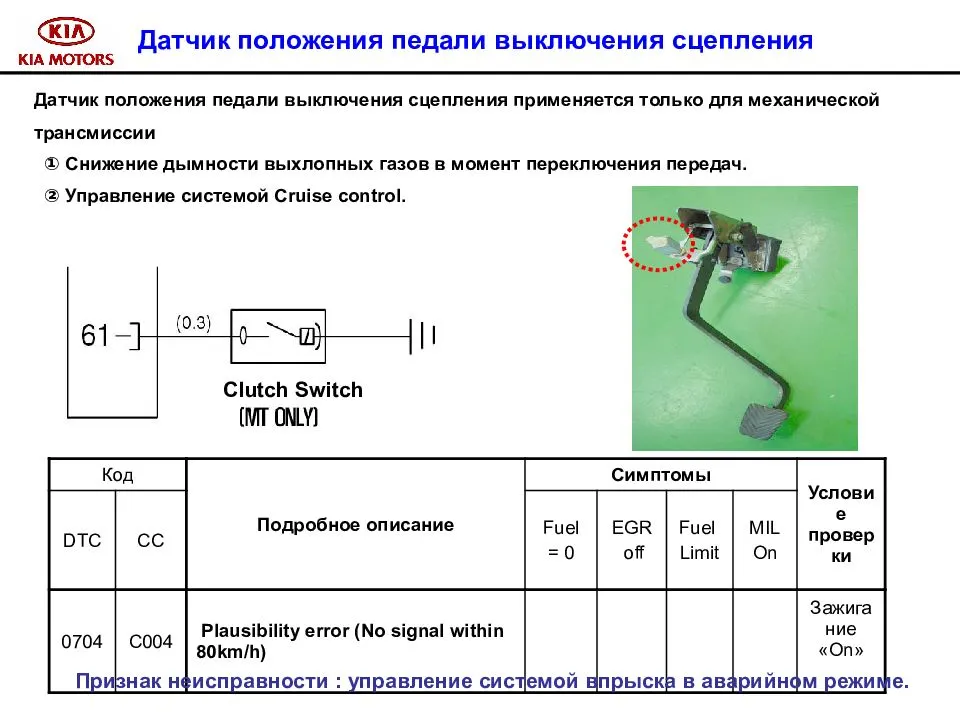

Для чего нужен датчик сцепления

Повальная компьютеризация автомобилей, подстраиваясь под спрос потребителя, безостановочно толкает лучшие инженерные умы к новым открытиям. С каждым годом управлять автомобилями становится всё комфортнее и безопаснее – и всё это благодаря всем этим новшествам. Сегодня мы поговорим о таком элементе, как датчик педали сцепления.

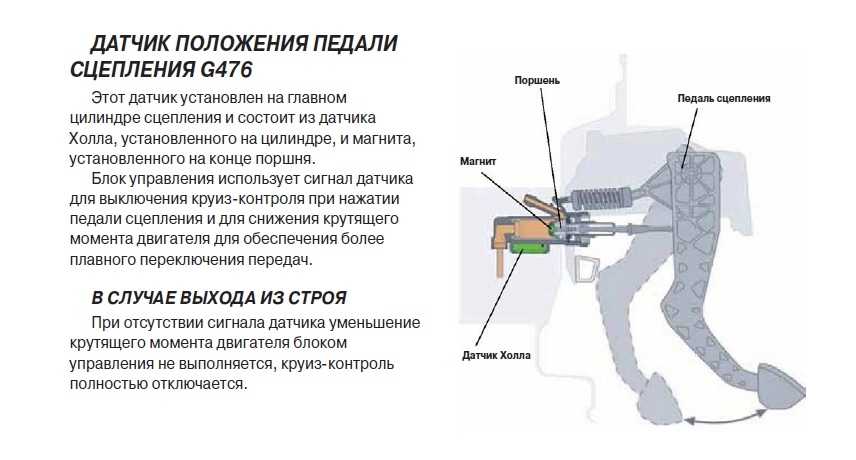

Существует два варианта датчика сцепления, принципиально не отличающиеся друг от друга – один используется в роботизированной коробке передач, другой в механической.

За что отвечает датчик сцепления? Ответ довольно прост – электроника подаёт сигнал на блок управления, чтобы тот в свою очередь синхронизировал вращение коленчатого вала двигателя и первичного вала коробки передач.

На что влияет датчик сцепления?

На вопрос о том, для чего нужен датчик сцепления, мы уже ответили. Теперь давайте попробуем разобраться, как он влияет на управление автомобилем и на все связанные с ним узлы.

Как известно, при переключении передач всю нагрузку по синхронизации оборотов двигателя и первичного вала КПП берут на себя синхронизирующие шестерни.

Довольно часто автолюбители сталкиваются с невозможностью переключения какой-либо скорости – и в большинстве случаев причиной этому служит изношенный синхронизатор одной из передач.

Что касается комфорта, то датчик педали сцепления помогает справиться с дёрганием автомобиля при переключении скоростей, что, несомненно, понравится всем без исключения автолюбителям.

Датчик сцепления на Ладе Веста

Ответ на вопрос о том, зачем нужен датчик педали сцепления, аналогичен и для автомобилей отечественного производства. Датчик сцепления ВАЗ имеет всего два положения – «сцепление включено» и «сцепление выключено». Этого достаточно для того, чтобы блок управления мог определить отсутствие связи двигателя и КПП, после чего привести обороты двигателя в соответствие трансмиссии.

Датчик положения сцепления АКПП (роботизированной) работает по тому же принципу, передавая данные на ЭБУ. Электронный блок, анализируя данные, изменяет положение сцепления и выбирает подходящую передачу.

В случае с роботизированной коробкой блок управления учитывает также скорость автомобиля и некоторые другие параметры – именно поэтому при резком нажатии педали акселератора электроника включает более высокооборотистую передачу, одновременно прибавляя обороты двигателя.

Замена датчика сцепления

Замена датчика сцепления на роботизированных КПП – довольно трудоёмкий процесс, который зачастую требует последующей регулировки сцепления при помощи специального оборудования. Поэтому процесс устранения неисправности индивидуален для каждой разновидности коробки переключения передач.

Замена датчика сцепления на автомобилях с механической КПП, как правило, не отнимет у вас много времени и сил. Датчик педали сцепления располагается, как правило, непосредственно возле самой педали – имея под рукой стандартный набор инструментов можно без особого труда выполнить замену.

Сам датчик педали сцепления не представляет собой сложного механизма, поэтому регулировка – не составит труда, а стоимость самостоятельной замены – совсем не высока. Средняя цена в автомагазинах – от 300 до 700 рублей.

Загрузка…

Сцепление на иностранных авто

Что касается иномарок, то у них тоже возникает такая неисправность как провал педали сцепления.

И хотя сцепление у зарубежных автомобилей может быть конструктивно сложнее, чем у наших отечественных, все же механизмы привода сцепления у всех машин в большой степени идентичны.

Так, на Ауди А4, а также на его предшественнике Ауди-80, привод сцепления – гидравлический, то есть работает он также, как и на отечественном ВАЗ-2105.

Конструкция тоже подразумевает наличие двух цилиндров – главного и рабочего, а также трубопроводов.

И если на Ауди провалилась педаль сцепления, причины, которые привели к этому, а также их поиск описаны выше.

Гидравлический привод сцепления используется и на Форд Фокус. Но его конструкция значительно сложнее того же ВАЗ-2107.

А все потому, что рабочий цилиндр идет в сборе с выжимным подшипником, а не взаимодействует с ним посредством вилки.

С одной стороны, такая конструкция несколько надежнее, поскольку в конструкции исключены некоторые элементы. Но и выявление причины провала педали – сложнее из-за невозможности проверить работоспособность рабочего цилиндра без его снятия с авто.

Примерно такую же конструкцию, как Форд Фокус имеет и другая иномарка – Опель Астра.

Поэтому в дорожных условиях у этих авто можно только проверить соединительные элементы от педали к главному цилиндру сцепления и трубопроводы между цилиндрами.

Дальнейшее выявление неисправности возможно только на СТО или в гаражных условиях.

В итоге можно сказать, что провал педали сцепления – неисправность неприятная, но зачастую продолжить движение на авто при такой поломке возможно.

А все потому, что хоть и провалилась педаль сцепления и не возвращается обратно, передача крутящего момента от мотора к КПП будет производиться, поскольку сцепление при такой неисправности будет постоянно включено, не работает лишь привод.

Чтобы продолжить движение, достаточно при неработающем моторе включить первую передачу, если сразу включить ее не удалось, значит, зубья шестерен КПП не совпадают.

Чтобы они совпали, можно прокрутить немного коленвал стартером, а затем снова попытаться включить первую передачу.

Сейчас все КПП авто оснащены синхронизаторами, что позволяет даже без сцепления производить переключение передач.

Так, после начала движения на первой передаче можно перейти на вторую, но для этого нужно сбросить обороты коленвала до уровня холостых.

Нужно это для максимально возможного выравнивания оборотов двигателя с оборотами валов КПП.

Так можно переключаться до самой высокой передачи, но при данной неисправности не желательно переходить выше третьей.

Переключение на нижнюю передачу производиться тоже после сброса оборотов двигателя.

При движении без работающего сцепления нужно заранее продумать маршрут, чтобы по максимуму исключить возможные остановки, поскольку для каждого старта нужно будет глушить авто и начинать движение на стартере с включенной передачей.

А это не лучшим образом скажется на долговечности работы стартера, поскольку на длительную работу с такими нагрузками он не рассчитан.

Сцепление – это наиболее слабое звено трансмиссии, поэтому оно достаточно часто выходит из строя. В частности, автовладельцы нередко сталкиваются с ситуацией, когда педаль сцепления после нажатия не возвращается в исходное положение. Поэтому предлагаем ознакомиться со всеми возможными причинами такой неисправности и способами ее устранения.
