Как снять коленвал на ваз 2107

Ремонт и установка коленвала в автомобиле ВАЗ 2106 своими руками

Если понизилось давление в системе смазки или появились глухие шумы при работе двигателя ВАЗ 2106, причина может быть в неисправном коленчатом вале. В статье рассматриваются причины неисправностей, а также как поменять коленвал ВАЗ 2106. Кроме того, прилагается видео, на котором демонстрируется частичная сборка двигателя ВАЗ с установкой коленчатого вала.

Если ремонтировать коленвал своими руками, то можно значительно сэкономить на автосервисе. Поэтому стоит разобраться с его диагностикой, ремонтом и установкой. Если вовремя не выполнять ремонт, то может заклинить двигатель, а это чревато более серьезным ремонтом. Ниже приведены признаки, которые служат для определения неисправностей:

при работающем моторе не гаснет лампочка контроля уровня масла, что говорит о снижении давления масла в системе;
на средних и высоких оборотах слышится металлический стук в двигателе, который увеличивается с возрастанием количества оборотов;
заклинивает двигатель.

Причиной первых двух неисправностей является выработка коренных и шатунных шеек. В этом случае увеличивается расстояние между шейкой и вкладышем, что приводит к понижению давления масла. Если расстояние слишком большое, возможно биение вала, что является причиной металлических звуков в двигателе. Если заклинивает мотор, то коленвал лучше заменить. Для диагностики исправности коленчатого вала его следует демонтировать и почистить.Лучше снимать деталь вместе с двигателем.

Снимаем деталь с ВАЗ 2106 для осмотра

После снятия нужно выполнить визуальный осмотр шеек и щек, по которому принимают решение о необходимости шлифовки или замены. Для осмотра не нужны специальные приборы, можно понять на ощупь.

Если обнаружены царапины и задиры на шейках, то деталь отдают на расточку. Расточку можно выполнять 4 раза. Каждая расточка увеличивает размеры вкладышей на 0,25 мм. После демонтажа коленвала нужно оценить размеры вкладышей, позволят ли они делать расточку.

Если шлифовка ни разу не выполнялась, то вкладыши имеют значок без каких-либо цифр.

Коренные подшипники на ВАЗ 2106

Если обнаружены трещины, то коленвал нужно заменить. Можно отдать на наварку, но обычно восстановленные детали выхаживают не более 50 тысяч километров. После расточки нужно отполировать шейки. Затем шейки и коленчатый вал нужно промыть бензином. Также следует тщательно почистить масляные каналы, чтобы загрязнения не попали в подшипники. После промывки бензином нужно продуть масляные каналы с помощью сжатого воздуха.

«Сборка двигателя классического автомобиля ВАЗ»

В этом видео демонтируется процедура сборки двигателя на вазовской классике, в том числе и установка коленвала.

ЭТО ИНТЕРЕСНО: Замена задних колодок ниссан альмера классик

Разборка кпп классика 5ст

Для тех, кто сам ремонтирует автомобиль. Замена передних тормозных колодок Ваз 2107 самостоятельно. В статье представлена подробная видео инструкция и советы профессионалов. В этом видео показана поэтапная разборка 5ст кпп ваз

2105.

Отключить (лучше снять) аккумулятор.
Включить нейтральную передачу, отключить ручной тормоз, поднять и вывесить задний мост.
Раскрутить болты крепления кардана и фланца редуктора, отсоединить кардан.
Снять приемную трубу выпускного коллектора, выкрутив болты.
Отсоединить датчик кислорода.
Снять стартер.
В салоне автомобиля снять консоль и ручку рычага КПП.
Снять защиту КПП.
Открутить хомут, соединяющий катализатор с приемной трубой.
Демонтировать рабочий цилиндр сцепления.
Открутить трос спидометра, снять пыльник и провод датчика задней скорости.
Снять карданный вал.
Открутить траверс, придерживая КПП.
Открутить и вытащить КПП.

Признаки неисправности датчика положения коленвала ВАЗ 2107

Первое, что может указывать на скорую кончину датчика коленвала это произвольное понижение либо повышение оборотов холостого хода двигателя.
Сильное снижение мощности двигателя
Невозможно запустить двигатель

Демонтаж датчика положения коленчатого вала

Отключаем контактную фишку от датчика, предварительно отжав фиксатор
С помощью крестовой отвертки откручиваем винт крепления датчика
После снятия датчика положения коленвала проверяем его работу с помощью мультиметра

Проверка датчика положения коленвала ВАЗ 2107

Добро пожаловать! Вы когда-нибудь видели нижнюю часть двигателя, обрызганную моторном маслом? Обычно люди, мало разбирающиеся в устройстве автомобиля, первым делом задают вопрос: «А почему такое происходит»?

Двигатель у автомобиля может замасливаться по разным причинам, но основной причиной является деформация сальников. Время от времени они требуют замены на новые. Разберемся, что же они из себя представляют и зачем нужны. Сальник говорят в народе, настоящее название – сайлентблок – резинометаллический шарнир, состоящий из двух металлических втулок с резиновой вставкой между ними. Сальники служат соединением деталей подвески. За счет упругой (резиновой или полиуретановой) вставки между втулками гасятся колебания, передаваемые от одного узла к другому. Сайлентблок испытывает весьма тяжелые нагрузки, ведь его основная задача – противостоять деформации, получаемой подвеской автомобиля.

Примечание! Вам понадобятся следующие инструменты: гаечные ключи, специальный ключ «на 36», предназначенный для откручивания гайки крепления шкива коленвала, пара отвёрток, монтажная лопатка, оправка, молоток и бородок!

Местонахождение переднего сайлентблока коленчатого вала

Сайлентблоки встречаются не только в передней подвеске автомобиля (здесь они крепят рычаги, стабилизатор поперечной устойчивости, реактивные тяги), но и в задней подвеске (крепят штангу). Более того, круг их применения включает амортизаторы, коробку передач, двигателя. Эти важные детали требуют постоянного и своевременного контроля. Сегодня речь пойдет конкретно про передний сайлентблок на классической модели ВАЗа. Итак, он располагается в специальном отверстии, выделенном в крышке привода распредвала. Чтобы открывая капот вы с легкостью смогли его обнаружить, посмотрите размещённое чуть ниже фото. Красным кругом обведена крышка привода распределительного вала, а синей стрелкой указан шкив коленвала. Сальник расположился прямиком за ним.

Установка двигателя ВАЗ 21083

Фото. Пыльник коробки ВАЗ 21083

Сразу можно смазать выжимной подшипник маслом, желательно трансмиссионным или перемешанным с литолом, его можно вдавить шприцом через щель показанную на фото ниже.

Фото. Выжимной подшипник двигателя ВАЗ 21083.

Ставим двигатель так как и снимали через низ без головки, это можно легко сделать в домашних условиях вдвоем. Для этого пропустите под двигатель ремень или веревку, положите толстую тряпку на передок машины и при помощи трубы или ломика можно не напрягаясь натянуть движок на коробку, как показано на фото ниже. Наживите коробку болтами поднимите двигатель, прикрутите подушку, двигатель поставлен остается поставить головку.

Фото. Установка двигателя ВАЗ 21083 через низ.

Здорово ребятки, решил вот поделиться творчеством из БЖ. Своеобразным хе-хе)

Как-то задумал поменять полукольца, но в инете конкретной и понятной инфы не много, поэтому расписал подробно, что это за кольца, где они находятся и зачем они нужны)

Где и зачем?Упорные полукольца находятся по бокам крышки опоры третьего коренного подшипника, т.е. проще говоря, полукольца установлены между опорой блока и щеками коленвала.Полукольца удерживают коленвал от осевого перемещения, люфта.

Почему их нужно менять?Со временем полукольца, истончаюся и люфт увеличивается, но это не самое опасное, со временем кольца могут стереться до такой степени, что перестанут держаться и одно или оба выпадут в поддон картера… Что происходит в этом случае? Когда между коленвалом и крышкой блока ничего не оказывается, коленвал начинает шлифовать крышку опоры.

Вся неприятность возникшей ситуации заключается в том, что крышка опоры подшипника блока для повышения точности отливается вместе с блоком. Проще говоря, если вовремя не заметить люфт коленвала можно опасть на замену блока и самого коленвала… Кроме того, увеличенный люфт коленвала приводит к постоянному выдавливанию заднего сальника коленвала и течи масла, задний сальник находится за маховиком, и чтобы его заменить придется выполнить огромный объем работы.Как определить?Да очень просто. Берем в руки монтажку, уираемся ей с одной стороны в кузов, а другой надавливаем на шкив генератора на коленвале, осевой зазор коленчатого вала не должен превышать максимально допустимый — 0,35 мм. Также попросите кого-нибудь выжать сцепление, а сами понаблюдайте за коленвалом. Если вы заметили сильный люфт, необходимо срочно заменить полукольца, поскольку, если полукольцо выпало, коленвал сточит канавку на крышке подшибника и новое полукольцо просто не будет держаться. Проверять люфт рекомедую после 120000 пробегаКак заменить?Довольно просто. Для начала нужно купить: сами полукольца, прокладку маслянного поддона, герметик. Поскольку необходимо будет слить масло с двигателя, работу по замене полуколец можно объединить с заменой масла, также можно почистить поддон и маслоприемник. В продаже полукольца бывают трех размеров: стандартный 2,31; первый ремонтный 2,437; второй ремонтный 2,56, производства ЗМЗ. Примечтельно что на заводе полукольца устанавливают разные — с передней стороны подшипника(Со стороны привода ГРМ) устанавливается стале-алюминиевое полукольцо, а с задней стороны — металло-керамическое (желтого цвета).

В продаже полукольца одинаковые, оба металокерамические, с одной стороны стальные, с другой с анфрикционным слоем. Встречаются также неоригинальные, с обеих сторон металлокерамические.

Бензиновый мотор на «восьмерке»

Появление бензинового двигателя ВАЗ 21083 напрямую связано с низким качеством отечественных резинотехнических изделий. Дело в том, что в самом начале выпуска на машины семейства Лада Самара устанавливался мотор ВАЗ 2108, первый отечественный силовой агрегат, разработанный специально для поперечного размещения под капотом переднеприводного автомобиля.

Однако у двигателя ВАЗ 2108 имелась неприятная особенность, свойственная и иностранным моторам с ременным приводом ГРМ. При обрыве ремня ГРМ поршни мотора встречались с клапанами головки блока цилиндров, и последние обязательно гнулись, что приводило к дорогому ремонту двигателя ВАЗ 2108. На иномарках подобная поломка случалась крайне редко из-за высокой надежности ремней ГРМ. Однако на первых Самарах обрыв некачественного ремня был столь частым явлением, что пришлось в срочном порядке осуществить доработку мотора с помощью специалистов немецких автоконцернов. В результате появился новый двигатель, который стал прародителем целого семейства силовых агрегатов. Сборка двигателя ВАЗ 21083 не является сложной задачей, ее можно выполнить без помощи специалистов.

Как выбрать и заменить полукольца коленчатого вала?

Со временем упорные полукольца, как и любые подшипники скольжения, изнашиваются, вследствие чего увеличивается осевой люфт коленвала. Рабочий люфт (зазор) коленчатого вала лежит в пределах 0,06-0,26 мм, максимальный — как правило, не должен превышать 0,35-0,4 мм. Большой люфт может стать причиной интенсивного износа деталей КШМ, выдавливания сальника коленвала, повышения расхода масла и падения мощностных характеристик мотора. Данный параметр измеряется с помощью специального индикатора, устанавливаемого на торец коленчатого вала. Если люфт превышает максимально допустимый, упорные полукольца необходимо заменить.

При выборе полуколец необходимо учитывать важный нюанс: износу подвергаются не только полукольца, но и упорные поверхности коленчатого вала. Поэтому в новых двигателях при увеличении зазора коленвала обычно приходится менять только изношенные полукольца — в этом случае необходимо приобретать детали номинального размера. А в двигателях с большим пробегом становится заметным износ упорных поверхностей коленвала — в этом случае необходимо приобретать упорные кольца ремонтного размера.

Выбирать новые полукольца необходимо тех же типов и каталожных номеров, что и старые

Важно, чтобы они полностью соответствовали установочным размерам, и имели соответствующее антифрикционное покрытие. Особенно последнее обстоятельство важно для моторов, в которых изначально установлены полукольца с разным антифрикционным покрытием. Например, на многих ВАЗовских двигателях заднее полукольцо — металлокерамическое, а переднее — сталеалюминиевое, причем они не взаимозаменяемы

Например, на многих ВАЗовских двигателях заднее полукольцо — металлокерамическое, а переднее — сталеалюминиевое, причем они не взаимозаменяемы.

Замену полуколец следует выполнять в соответствии с указаниями инструкции по ТО и ремонту автомобиля. На некоторых двигателях для этого необходимо снять поддон и демонтировать нижнюю крышку упорного подшипника, на других моторах придется произвести более серьезную разборку. При монтаже новых колец необходимо соблюдать их ориентацию — антифрикционное покрытие (на котором обычно предусмотрены канавки) должно устанавливаться в сторону щек коленвала.

При верном выборе и монтаже полуколец упорные подшипники будут обеспечивать нормальный люфт коленчатого вала и надежную работу всего двигателя.

ЕЩЕ РАЗ ОБ УПОРНЫХ ПОЛУКОЛЬЦАХ

Статья «Не перепутай детали» в сентябрьском номере журнала вызвала большой интерес читателей. В дополнение к опубликованному ее автор А. НИКОЛАЕВ из Уфы уточняет сведения о взаимозаменяемости упорных полуколец коленвала вазовских моторов.

На фото — шесть полуколец. Из них: а и б — 2101–1005183, сталеалюминиевое, номинального размера, показанное соответственно с рабочей и нерабочей сторон; в — ремонтное полукольцо 2101-1005183-20 старого образца (на нерабочей поверхности выбита маркировка «0,127» — величина ремонтного утолщения); г — современное ремонтное полукольцо 2101-1005183-20 отличается от полукольца «в» тем, что маркировка стала короче («Р» — «ремонтное»); д и е — металлокерамическое (бронзографитовое) полукольцо 2106–1005183, показанное соответственно с рабочей и нерабочей сторон. Точно так же выглядит и не имеет дополнительной маркировки ремонтное металлокерамическое полукольцо 2106-1005183-20. Его можно отличить от номинального, только измерив толщину штангенциркулем — она должна составить 2,437–2,487 мм (на 0,127 мм больше).

Кстати, в последние годы бронзографитовое кольцо желтого цвета ставят в моторы всех автомобилей ВАЗ, включая «Самару», 2110 и «Оку» — оно фиксирует коленвал со стороны маховика.

Расточка

Все шатуны снимаются после последовательной проверки зазоров, также демонтируется и шлифуется коленчатый вал. Проведение расточки возможно только на специальном оборудовании — центростремителе, которое нечасто можно встретить у обычных автовладельцев. Поэтому здесь потребуется обращение к специалистам. После шлифовки производится подбор вкладышей коленвала соответствующего размера. Здесь не обойтись без такого инструмента, как микрометр, и примерки выбранных элементов. Далее все детали устанавливаются в обратном порядке и завинчиваются крышки на коренных подшипниках.

Стоит отметить некоторые особенности обратного монтажа шатунов и вкладышей. Последние предварительно смазываются маслом, также должны быть закручены крышки. По сравнению с проводимыми подготовительными работами, на монтаж уходит намного меньше времени. При этом не стоит забывать про эксплуатацию коленчатого вала, которая характеризуется высокими нагрузками, а также про его высокую стоимость. Необходимо сделать все возможное для увеличения периода функционирования. Основную роль здесь играет шлифовка, проведенная в подходящее время. Такая процедура обеспечивает гладкость шеек и подготавливает их к дальнейшей эксплуатации.

Рабочий ресурс

Рабочий ресурс двигателя ВАЗ равен 200 тыс.км. Далее автовладельцу приходится ставить мотор на капитальный ремонт. Ремень газораспределительного механизма требуется проверять каждые 50 тысяч километров. По словам опытных автовладельцев, именно из-за обрыва цепи происходит загиб клапанов.

Мотор не любит перегревов, а значит не любит отсутствия масла. Автовладельцам следует внимательно следить за наличием смазывающего средства внутри двигателя. Без масла ВАЗ21126 будет сильно перегреваться, а значит и так короткий срок жизни движка станет еще меньше.

Рабочий ресурс цепи может быть меньше, чем ресурс самого мотора. Но обрыв ремня ГРМ забирает с собой клапана и поршни. Этой болезни не было на двигателях ВАЗ 21124. Но подобные движки ставили только на Приоры класса Стандарт, то есть дешевые модификации автомобилей отечественного производства.

Похожая статья Правильная замена моторного масла в двигателе автомобиля

Другие причины, которые влияют на жизненный ресурс:

качество топлива. В книге по эксплуатации указана марка горючего, которое требуется двигателю. Ни в коем случае не занижать цифру;
количество и качество масла. Опытные механики не рекомендуют переливать и не доливать смазку, если автовладелец самостоятельно меняет масло. Делать все строго по уровню. Подобные двигателя любят полусинтетические или полностью синтетические смазывающие средства.

Следуя вышеописанным правилам, мотор может прослужить заявленные 200 тысяч километров.

Внимание! Новое масло лить строго в горловину для заливки. Использовать можно воронку для процедуры

Видео — Как снять подшипник с коленвала

Снять подшипник достаточно просто, главное знать, как он там посажен. Установка любого подшипника выполняется при помощи пресса, поэтому достать его руками попросту не получится. Для его снятия можно воспользоваться множеством способов, но мы перечислим лишь два из них.

Первый – это просто разбить старый подшипник при помощи молотка и зубила. Метод этот хоть и действенный, но опасный для сальника коленвала, осколки могут попасть в блок цилиндров и повредить его. Поэтому пользоваться таким способом можно только в крайнем случае.

Второй способ более рациональный, но долгий, однако попробовать его стоит. Для этого подбирается болт произвольной длины, которая превышает длину подшипника. Самым главным условием является диаметр шляпки – она должна быть точно таких же размеров, что и отверстие внутренней обоймы подшипника. Внутрь обоймы кладется порция солидола, а болт устанавливается внутрь обоймы шляпкой. После этого, наносите удары молотком сверху болта. Таким образом, шляпка, выполняя функции поршня, сдавливает солидол, который и выдавливает подшипник. Постепенно увеличивайте порцию солидола по мере продвижения подшипника.

И все же, настоятельно рекомендуется приобрести специальный съемник, который поможет вам не только снять подшипник, но и установить на его место новый. Что касается установки, то ее можно производить при помощи молотка с мягкой подкладкой, но в этом случае, удары должны наноситься по всей окружности обоймы, чтобы подшипник вошел равномерно. Сборка деталей производится в обратной последовательности.

Как проверить датчик температуры охлаждающей жидкости лансер 9
Сузуки самурай замена рессор
Замена прокладки клапанной крышки сузуки сх4
Установка автосигнализации в воскресенске
Замена датчика абс мерседес спринтер классик видео

Распределительный вал и его привод

Распределительный вал двигателя 21213 отличается от 2121
другим угловым расположением кулачков, т. к. на двигателе 21213 иные фазы
газораспределения.

В приводе распределительного вала имеются особенности в
ремонте натяжителя цепи. У него плунжер удерживается от выпадания
из корпуса не стопорным кольцом (как на двигателях 2121), а с помощью
кернения корпуса в трех точках. Для разборки натяжителя следует опиливать
края корпуса в местах кернения. После установки в корпус натяжителя плунжера
необходимо раскернить корпус в трех точках. При этом выступы от кернения не
должны касаться поверхности при движении плунжера.

Замена вкладышей коленчатого вала

Снимаем капот (см. Замена капота) и аккумуляторную батарею.
Сливаем масло из двигателя (см. Замена масла).
Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).

Снимаем радиатор вместе с термостатом (см. Замена радиатора двигателя и Замена термостата).
Снимаем карбюратор (см. Замена карбюратора).
Снимаем топливный насос (см. Замена топливного насоса).
Снимаем распределитель зажигания (см. Замена распределителя зажигания).
Зарисовав порядок подсоединения, отсоединяем от двигателя шланги и провода. Для удобства демонтажа двигателя снимаем головку блока (см. Замена прокладки головки блока цилиндров).
Снимаем генератор (см. Снятие генератора).
Снимаем стартер (см. Замена стартера).
Снимаем насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости).
Отворачиваем верхние либо нижние гайки крепления подушки опоры двигателя (см. Замена подушки опоры двигателя).
Отворачиваем болты крепления к двигателю картера сцепления.
Закрепляем тросы подъемного устройства на блоке и приподнимаем его. Установив домкрат под коробку передач и слегка покачивая блок, разъединяем двигатель и картер сцепления.

Устанавливаем блок цилиндров на стенд.
Снимаем сцепление (см. Замена нажимного диска в сборе и подшипника выключения сцепления).
Снимаем шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см. Замена цепи привода распределительного вала).
Снимаем валик привода вспомогательных агрегатов (см. Замена валика привода вспомогательных агрегатов).

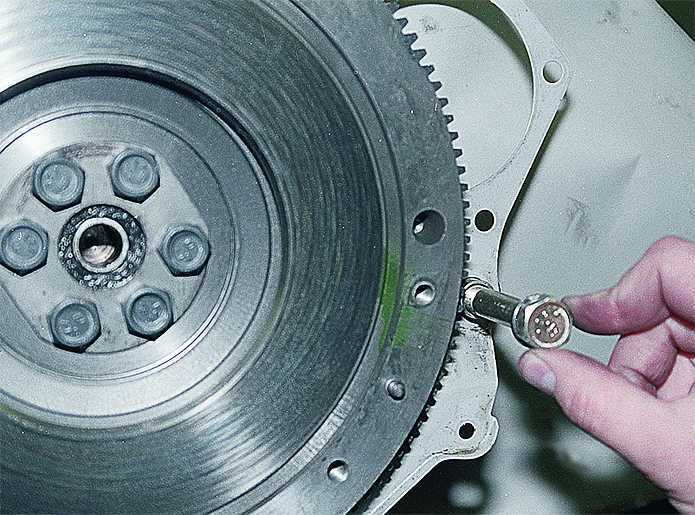

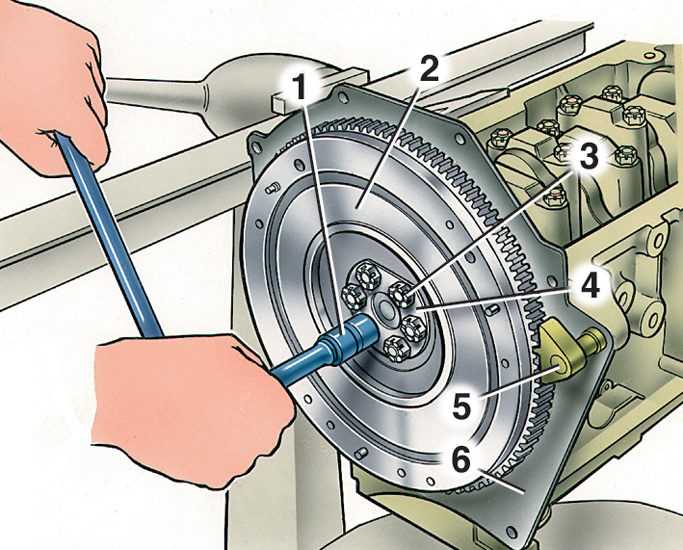

Снимаем маховик и держатель задней манжеты коленчатого вала (см. Замена задней манжеты коленчатого вала).
Ключом «на 10» отворачиваем четырнадцать болтов крепления поддона картера к блоку цилиндров…

…и снимаем его вместе с уплотнительной прокладкой.

Снимаем масляный насос (см. Снятие и разборка масляного насоса).
Головкой «на 14» отворачиваем две гайки крепления крышки шатуна…

…и снимаем ее.

Упираясь деревянной ручкой молотка в шатун, выталкиваем поршень из цилиндра.

Аналогично вынимаем остальные три поршня.
Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала…

…и снимаем ее.

Таким же образом снимаем остальные четыре крышки коренных подшипников. На них нанесены метки, соответствующие их порядковому номеру (счет от носка коленчатого вала). На последней (пятой) крышке выбиты две метки, разнесенные по краям.

Метки на крышках коренных подшипников.

Снимаем коленчатый вал.

Из проточек постели пятого коренного подшипника вынимаем два полукольца упорного подшипника коленчатого вала.

Сталеалюминиевые вкладыши, установленные в постелях 1, 2, 4 и 5-го коренных подшипников, имеют проточку. Вкладыш 3-го подшипника проточки не имеет (подобен вкладышам, установленным в крышках коренных подшипников).

Разбираем коленчатый вал (см. Разборка коленчатого вала).
Вынимаем старые вкладыши коренных подшипников. Промываем в дизельном топливе или керосине блок цилиндров и коленчатый вал. Продуваем сжатым воздухом их внутренние полости и масляные каналы.
Салфеткой протираем посадочные места коренных подшипников и устанавливаем новые вкладыши соответствующей категории (номинальные или ремонтные).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.
Устанавливаем в соответствии с метками крышки коренных подшипников с установленными в них новыми вкладышами категории, соответствующей шейкам коленчатого вала. Болты крепления крышек затягиваем динамометрическим ключом (см. Приложения).

Проверяем вращение коленчатого вала. Оно должно быть легким и плавным, без заеданий и люфтов.
В нижние головки и крышки шатунов устанавливаем новые сталеалюминиевые вкладыши (см. Замена поршня).
Смазываем моторным маслом поршень, кольца и стенки цилиндра. Сжимаем кольца специальным приспособлением и поворачиваем поршень меткой «П» к носку коленчатого вала. Легкими ударами деревянной ручки молотка по днищу поршня утапливаем его в цилиндр.

Надеваем крышку шатуна и динамометрическим ключом затягиваем болты (см. Приложения).
Дальнейшую сборку двигателя производим в последовательности, обратной разборке.
