Капитальный ремонт двигателя ваз 21213 своими руками ~

Распространенные проблемы ДВС

Почему много отрицательных отзывов об этом ДВС модели 21214:

сильный масложор. Усиливается со старением движка. Происходит из-за нагара на цилиндрах. Увеличивается не только жор масла, но и машина начинает жрать горючее в большом количестве;
повышенный температурный режим. Термостат часто выходит из строя, поэтому температура не может стабилизироваться в двигателе. Чаще всего также перегрев происходит из-за забитого радиатора охлаждения. Поэтому опытные механики советуют ежегодно проверять систему охлаждения и прочищать ее. Особенно это нужно, если машина с этим мотором, используется в тяжелых условиях эксплуатации;
мотор сам по себе шумный. Еще больше увеличивается шумность движка, когда ломаются следующие элементы: насосы, гидрокомпенсаторы, коренные и шатунные подшипники. Опытные механики рекомендуют при появлении шума сразу обращаться в сервис-центр. Так как, если придут в негодность шатунные подшипники, то капитальный ремонт потребуется всему мотору;
низкий эксплуатационный ресурс. Автовладельцы отмечают, что эксплуатационный ресурс равен ста пятидесяти тысячам километрам. Несмотря на то, что инженеры заявляют 300 тысяч километров, движок столько не проходит. Хотя бывали случаи, когда при должном уходе, мотор может пройти этот километраж.

Похожая статья Технические характеристики и обзор 601 двигателя Мерседес

Достоинствами движка стала работа на бензине любого типа: АИ 92 или АИ95. Для мотора нет разницы какое горючее потреблять. Однако автовладельцу постоянно придется следить за уровнем смазывающего средства внутри движка, которое имеет обыкновение быстро уменьшаться.

Другим достоинством является сальник, который установлен на водяную помпу. Он имеет высокий жизненный ресурс и не рассыпается от первого сильного перегрева. К плюсам опытные механики также относят гидротолкатели клапанов и автоматический натяжитель цепи. Эти элементы имеют высокий жизненный ресурс, способны пережить сам двигатель при должном уходе конечно же.

Маркировка поршней ВАЗ

По статистике, маркировкой ремонтных поршней чаще всего интересуются владельцы или мастера по ремонту двигателей автомобилей ВАЗ. Далее приведем информацию по различным поршням.

ВАЗ 2110

Для примера возьмем двигатель автомобиля ВАЗ-2110. Чаще всего в данной модели используются поршни с маркировкой 1004015. Изделие производится непосредственно на ОАО «АвтоВАЗ». Краткая техническая информация:

номинальный диаметр поршня — 82,0 мм;
диаметр поршня после первого ремонта — 82,4 мм;
диаметр поршня после второго ремонта — 82,8 мм;
высота поршня — 65,9;
компрессионная высота — 37,9 мм;
рекомендованный зазор в цилиндре — 0,025…0,045 мм.

Непосредственно на корпусе поршня может быть нанесена дополнительная информация. Например:

«21» и «10» в районе отверстия под палец — обозначение модели изделия (другие варианты — «213» обозначает двигатель ВАЗ 21213, а к примеру, «23» — ВАЗ 2123);
«ВАЗ» на юбке с внутренней стороны — обозначение производителя;
буквы и цифры на юбке с внутренней стороны — специфическое обозначение литейного оборудования (расшифровать его можно с помощью документации производителя, но в большинстве случаев эта информация бесполезна);
«АЛ34» на юбке с внутренней стороны — обозначение литейного сплава.

Основные маркировочные символы, наносимые на днище поршня:

Стрелка — это маркер ориентации, указывающий направление в сторону привода распределительного вала. На так называемых «классических» моделях ВАЗ иногда вместо стрелки можно встретить букву «П», что означает «перед». Аналогично, тот край, где изображена буква, нужно направлять в сторону движения машины.
Один из следующих символов — A, B, C, D, E. Это маркеры класса диаметра, показывающие отклонение в значении по наружному диаметру. Далее приведена таблица с конкретными значениями.
Маркеры группы массы поршня. «Г» — нормальная масса, «+» — увеличенная на 5 грамм масса, «-» — уменьшенная на 5 грамм масса.
Одна из цифр — 1, 2, 3. Это маркер класса отверстия поршневого пальца, определяет отклонение по диаметру отверстия под поршневой палец. В дополнение к этому имеется цветовое обозначение данного параметра. Так, краска наносится на внутреннюю сторону днища. Синий цвет — 1 класс, зеленый цвет — 2 класс, красный цвет — 3 класс. Далее приведена дополнительная информация.

Для ремонтных поршней ВАЗ также существуют два отдельных обозначения:

треугольник — первый ремонт (диаметр увеличен на 0,4 мм от номинального размера);
квадрат — второй ремонт (диаметр увеличен на 0,8 мм от номинального размера).

Обратите внимание, что для различных марок машин (в том числе для разных двигателей) значение отличия ремонтных поршней нужно смотреть в справочной информации

ВАЗ 21083

Другим популярным «ВАЗовским» поршнем является 21083-1004015. Он также производится на ОАО АвтоВАЗ. Его технические размеры и параметры:

номинальный диаметр — 82 мм;
диаметр после первого ремонта — 82,4 мм;
диаметр после второго ремонта — 82,8 мм;
диаметр поршневого пальца — 22 мм.

Он имеет аналогичные обозначения, что и ВАЗ 2110-1004015. Остановимся немного подробнее на классе поршня по наружному диаметру и классе отверстия под поршневой палец. Соответствующая информация сведена в таблицы.

Класс поршня по наружному диаметру	A	B	C	D	E
Диаметр поршня 82,0 (мм)	81,965-81,975	81,975-81,985	81,985-81,995	81,995-82,005	82,005-82,015
Диаметр поршня 82,4 (мм)	82,365-82,375	82,375-82,385	82,385-82,395	82,395-82,405	82,405-82,415
Диаметр поршня 82,8 (мм)	82,765-82,775	82,775-82,785	82,785-82,795	82,795-82,805	82,805-82,815

Интересно, что модели поршней ВАЗ 11194 и ВАЗ 21126 выпускаются только в трех классах — A, B и C. При этом размер шага соответствует 0,01 мм.

Таблица соответствия моделей поршня и моделей двигателя (марки) автомобилей ВАЗ.

Модель двигателя ВАЗ	Модель поршня
2101	21011	2105	21213	2123	2108	21083	2110	2112	21124	21126	21128	11194
2101
21011
2103
2104
2105
2106
21073
2121
21213
21214
2123
2130
2108
21081
21083
2110
2111
21114
11183
2112
21124
21126
21128
11194

Отверстия под поршневой палец:

Класс отверстия под поршневой палец	1	2	3
Диаметр отверстия под поршневой палец(мм)	21,982-21,986	21,986-21,990	21,990-21,994

Особенности ДВС 21214

Инжекторный двигатель для «Нивы», является улучшенной, модернизированной версией 213 модели. Новый двигатель очень похож на свой прототип, многие детали и элементы 213 и 214 модели мало чем отличаются друг от друга. Однако внедрение на двигатель, инжекторного типа питания, потребовало изменения конструкции отдельных узлов и деталей связанных с системой питания силового агрегата.

К деталям, конструкция которых была изменена относятся:

конструкция головки БЦ;
конструкция схемы привода ГРМ: цепь привода ГРМ, натяжитель цепи ГРМ;
механизм газораспределения: кулачки, рычаги, клапана, были установлены гидрокомпенсаторы;

Данные изменения позволили выполнить соответствие экологическим европейским требованиям Евро 3 и Евро 2. Установка на » Ниву» гидроусилителя руля потребовала произвести изменения отдельных элементов блока цилиндров.

Инжекторный двигатель постоянно совершенствовался и дорабатывался. Так, если первые инжекторные модели оборудовались централизованным впрыском, то последующие модели, например 21214-20 была оснащена попарно параллельным впрыском горючего. Электронный БУ на этой модели стоял Bosch MP7.0, он соответствовал требованиям Евро 2. Для того чтобы мотор «Нивы» соответствовал Евро 3, пришлось произвести дальнейшую доработку двигателя. Которая заключалась в установке гидроопор фирмы INA, на рычаги клапанов.

Вкладыши. Немного истории.

Теперь про вкладыши. Очень долгое время пользовался вкладышами Glyco, эталоном и законодателем моды в этой области запчастей. Но постепенно вкладыши на Фиат они закончили производить. Начались нудные поиски и испытания. Вкладыши ТАЗ я даже не рассматривал. Один раз мне с моим коллегой попал в руки заводской комплект в фирменной коробочке и мы весело играли в игру «попробуй поставь вкладыш». Потом были израильские вкладыши King. В данном случае не устроила доставка и наработка на отказ. Мой коллега занимающийся субариками, показал мне их после 50тыс. и у меня отпало желание с ними работать. Можно назвать еще пяток производителей с которыми я намаялся пока нашел производителя вкладышей для ТАЗа и ЗМЗ.

На самом деле, задача проста и незатейлива:

при сборе блока не думать о том что ставишь и не играть в лотерею «повезет не повезет»
желательный ресурс около 100 тыс. Речь идет о «стандартной» эксплуатации.

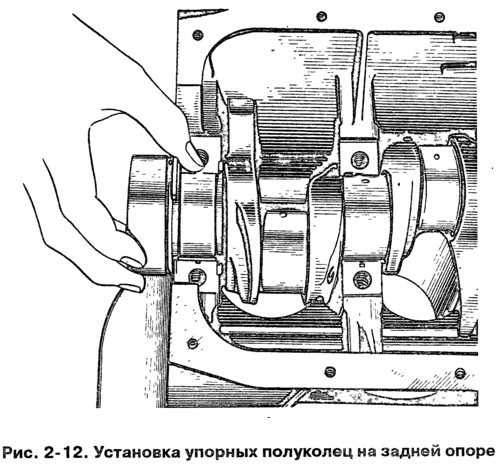

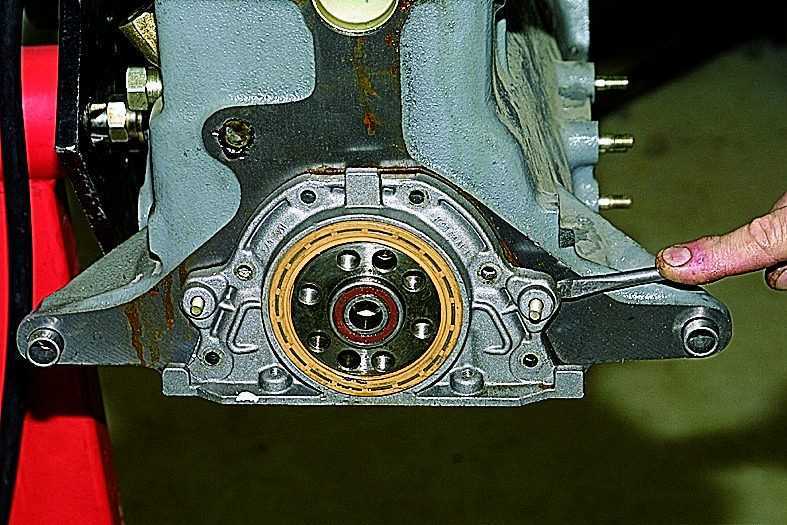

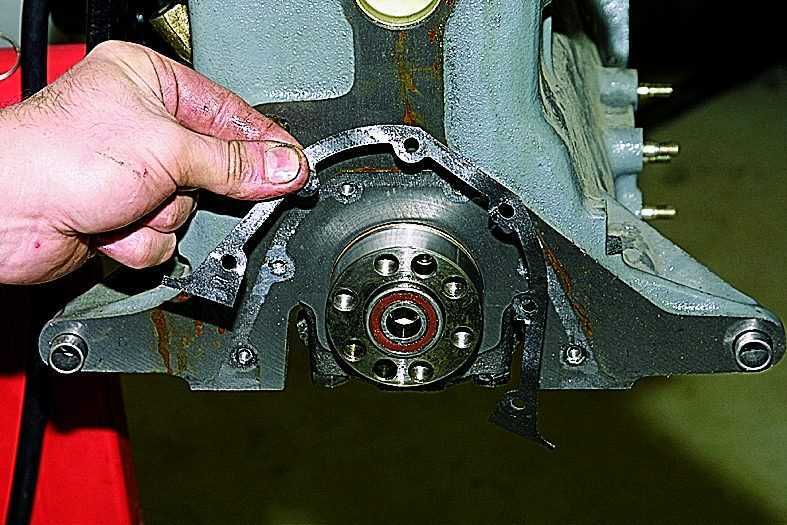

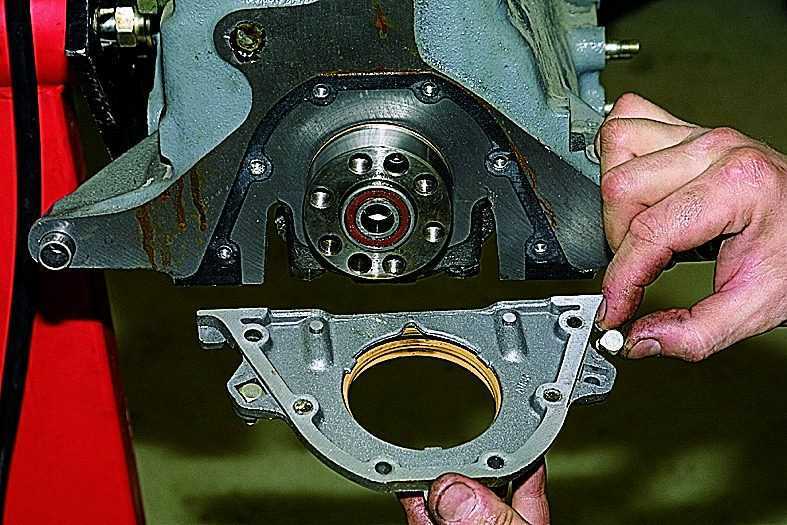

Ремонт центрально поршневой группы

Для замены поршневой ваз 21213 нам потребуется яма или эстакада и стандартный набор инструментов.

Звездочка распредвала с цепью

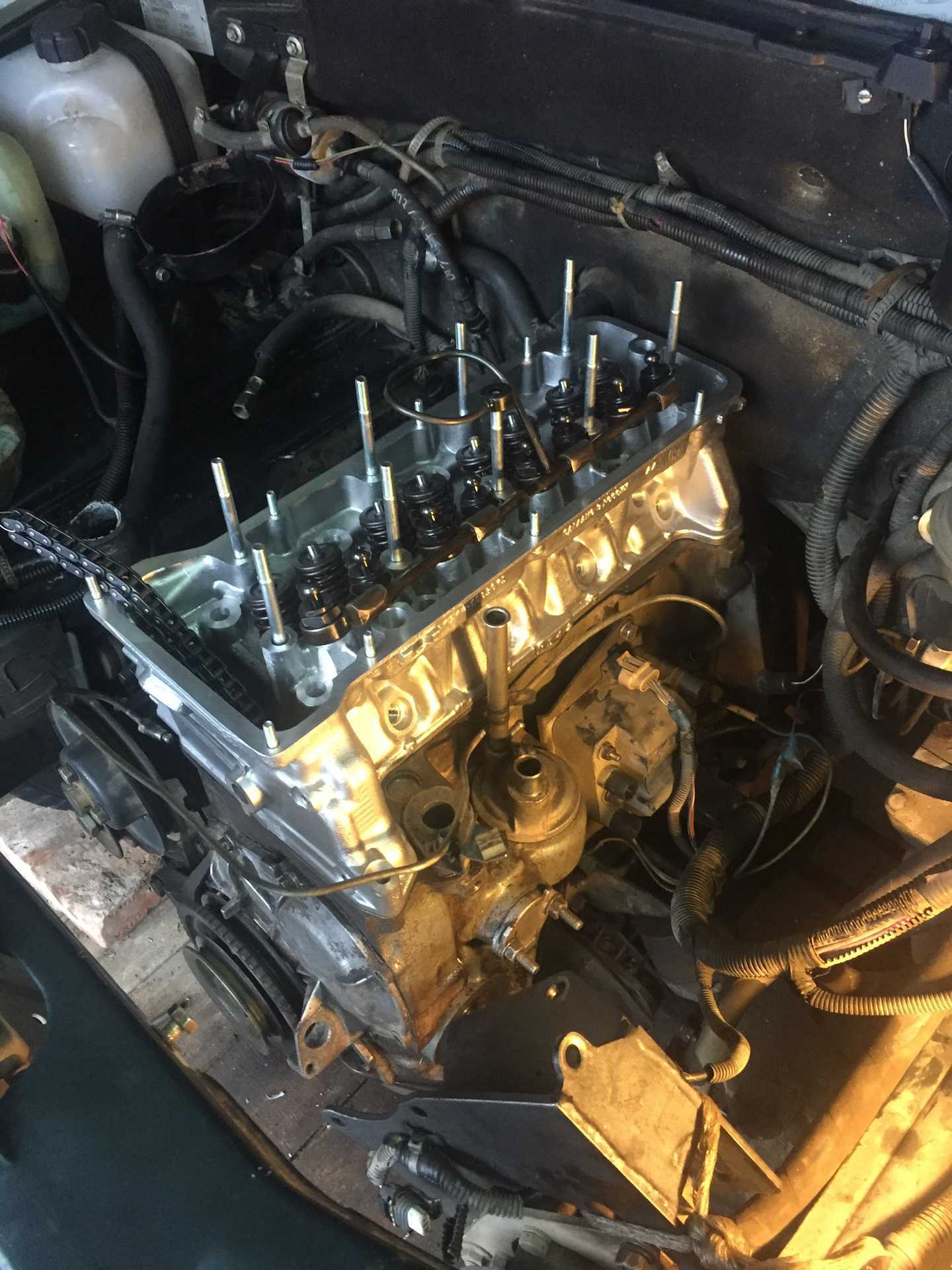

Демонтаж головки блока

Проверка состояния поршней

Очищаем поршень от следов нагара и удаляем все отложения из каналов смазки шатуна и самого поршня

При осмотре обращаем внимание на характерные трещины как на поршне, его кольцах, пальце, шатунах и на крышках которые являются признаком максимального износа. Глубокие риски на рабочей поверхности вкладышей также свидетельствуют о том, что их следует заменить новыми

Подборка поршней к цилиндрам

Зазор, рассчитанный для данной пары, при условии, что они новые, составляет 0,025-0,045 мм. Определяется промериванием элементов поршневой группы (цилиндров и поршней) одинакового класса. При износе максимальным допуском является величина в 0,15 мм. При превышении зазоров необходимо подобрать новые поршни к цилиндрам для достижения оптимальных значений. На рынок автомобильных запчастей поставляются поршни различных классов (размеров) – А, С, Е которых вполне хватает для подбора поршней к любому размеру цилиндров, так как они, в свою очередь так же разбиты на классы имеющих запас по предельным значениям своей размерности. То есть к цилиндрам класса В или D вполне подойдет поршень с классом С.

5.1.5 Перебои в работе двигателя

Что делать, если двигатель вашего автомобиля, еще недавно работавший “как часы” на всех режимах, вдруг начал давать перебои, дергаться на холостом ходу, перестал развивать достаточную мощность? Перебои, как правило, объясняются неправильной регулировкой карбюратора, неисправностью свечи зажигания или одного из цилиндров, подсосом воздуха в один из цилиндров. Нужно найти неисправность и по возможности ее устранить.

Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Звук должен быть ровный, “мягкий”, одного тона. Хлопки из выхлопной трубы через регулярные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствия искры на ней, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем. Хлопки через нерегулярные промежутки времени возникают по причине неправильной регулировки карбюратора, зажигания, сильного износа или загрязнения свечей зажигания.

Хлопки из выхлопной трубы через равные промежутки времени?

Можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения на автосервис для диагностики и регулировки карбюратора и системы зажигания.

Остановите двигатель и откройте капот.

Проверьте состояние проводов системы зажигания. Высоковольтные провода не должны иметь повреждений изоляции, а их наконечники не должны быть окислены.

Есть повреждения проводов?

Замените поврежденный провод.

Проверьте состояние крышки и ротора распределителя. Отверните два винта крепления пластмассовой крышки распределителя и снимите ее. Осмотрите крышку изнутри и снаружи. На крышке не должно быть трещин, нагара, а угольный контакт — поврежден или изношен. Ротор не должен иметь трещин и прогаров. Неисправные или сомнительные детали замените.

Снимите наконечники высоковольтных проводов и выверните свечи свечным ключом.

При снятии наконечников высоковольтных проводов никогда не тяните за сам провод. Возьмитесь рукой непосредственно за наконечник и перед снятием поверните его из стороны в сторону, а затем потяните.

Внимательно осмотрите свечи и сравните их внешний вид с приведенными в конце раздела фотографиями. Зазор между электродами свечи должен быть 0,8–0,9 мм. Если свеча черная и влажная, ее можно выбросить.

Если все свечи выглядят исправными, установите их на место и подсоедините высоковольтные провода.

Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1-й, 2-й, 3-й, 4-й) производится от пластмассового кожуха ремня привода механизма газораспределения. На крышке распределителя цифрой 1 обозначен 1-й цилиндр, далее — против часовой стрелки, если смотреть на крышку со стороны гнезд высоковольтных проводов, — 3-й, 4-й, 2-й.

Вкладыши. Выбор производителя.

Были выбраны вкладыши «дайдо металл русь». Производитель отечественный. Находится в г.Заволжье, Нижегородской обл.

вкладыши серии стандарт

Изначально я попробовал вкладыши стандартной серии. Впоследствии, учитывая что я «стандартными» движками не занимаюсь, попробовал найти в Питере их серию «премиум». Но оказалось что никто из «торговли», мало того что не держит данную серию, но и мало кто о ней слышал. Обратился напрямую на завод, чтобы избежать контрофакта и получить нормальную цену. На заводе с удовольствием откликнулись о предложении поработать. Объяснили, что на всем Северо-Западном регионе у них нет ни одного дилера и как обычно товар попадает через вторые-третьи руки, попутно «прибавляя в цене». Серию «премиум» завод делает под заказ небольшими партиями. Еще один существенный плюс работы напрямую с «технарями» заключается в том, что было обещано, что с удовольствием рассмотрят «отработанный материал» с разобранных движков, дабы поглядеть чего и как произошло в процессе эксплуатации. Ну и еще один немаловажный факт, серия «стандарт» поставляется на сборочный конвейер автоТАЗа.

вкладыши, серия премиум

Первая партия вкладышей премиум была получена полгода назад и установлена на машинки, находящиеся под моим «приглядом». Все движки НЕСТАНДАРТНЫ. Почти везде 84 коленвалы, доработанные поршня, ну и конечно мои тюнинговые ГБЦ. Также пара комплектов установлено на стрит-рэйсы. Было бы лукавством и шарлатанством сказать, что я сразу почуствовал разницу между стандартом и премиумом. Одно могу сказать точно, разница чуствуется при сборке и по давлению масла в блоке после длительной эксплуатации и пробегов. На данный момент не готов сказать что это эквивалент Glyco, поскольку пробег еще не превысил 78-80 тыс. Но думаю что это вполне достойная замена, а если учесть такую характеристику, как цена-качество, то без всякого сомнения.

Слабые места силового агрегата ваз 21213

Водяной насос;
Сальники двигателя, МКПП и раздаточной коробки;
Генератор;
Стартер;
МКПП;
Прокладка крышки клапанов;
Соединения патрубков системы охлаждения;
Радиатор;
Термостат;
Расширительный бачок;
Вакуумный усилитель тормозов.

Водяной насос (помпа) отмечается частыми выходами из строя на новых автомобилях после 2 000 км.

Сальники в следствие низкого качества требуют более частой замены, чем это требуется согласно руководству по эксплуатации.

Генератор имеет высокую вероятность отказа. Как правило, он сгорает даже на новых авто не достигших пробега 4 000-10 000 км.

Стартер имеет низкий ресурс работы без ремонта.

На коробке передач, одним из частых дефектов является вылет пятой передачи. Кроме того, появляется не полное включение передач.

Прокладка клапанной крышки со временем теряет свойства, и пропускает масло наружу.

Соединения патрубков системы охлаждения в местах установки хомутов не надежные и очень рано теряют герметичность, что чревато потерей тосола.

Термостат не обеспечивает тепловой режим охлаждающей жидкости системы охлаждения двигателя. Проявление данной проблемы не является исключением. Причина дефекта в отказе клапанного механизма внутри термостата. Для проверки исправной работы термостата достаточно после запуска мотора опустить ладонь на нижний (отводящий) шланг, по которому горячий тосол циркулирует в радиатор для охлаждения. При исправной работе термостата через некоторое время шланг должен стать горячим, если шланг остался холодным термостат подлежит замене.

А еще интересно: Двигатель Нива ВАЗ 21213: характеристики, неисправности и тюнинг

Расширительный бачок трескается и вытекает тосол. Появление трещин происходит по причине отказа паровоздушного клапана в пробке бачка вследствие повышения давления.

Вакуумный усилитель тормозов (ВУТ). Проявляется тугостью педали тормоза. Возможно плавание оборотов при выжиме педали тормоза, а также шипение. Проблема решается заменой вышедших из строя резинотехнических изделий, заменой хомутов в соединениях.

Читать новости о новой Ниве

Реле стеклоочистителя НИВА с регулировкой паузы 722.3777-02 Энергомаш 5971 — Электрика и Свет — Магазин автозапчастей и аксессуаров для автомобилей Нива и NIVA-Chevrolet
Плюсы и минусы независимой подвески и рамной конструкции || Нива зависимая подвеска
Нива 2121, Нива 2131 и Нива Шевроле. Сравним?
Масло в раздатку Нива 21214: сколько лить и какое
Тест-драйв Lada 4×4: Urban не значит городской
Установка Хабов На Ниву
Топ 5 обманов в автосалонах при покупке авто
Фанатики бросились расхватывать фонари от LADA Niva Travel — Общество — АвтоВзгляд

В каких авто использовался

Применялся мотор 21214 для комплектации нескольких машин производителя АвтоВАЗ:

Лада Нива 4х4 (ВАЗ-21214) – внедорожник трехдверный;
Лада 4х4 М – модернизированная версия с ГУР и АБС;
Лада 4х4 5D (ВАЗ-213100) – удлиненная модификация пятидверного внедорожника;
«Скорая помощь» (ВАЗ-213145) – Евро-2/3 малыми сериями;
Лада Надежда (ВАЗ-2120) – семиместный полноприводный минивэн.

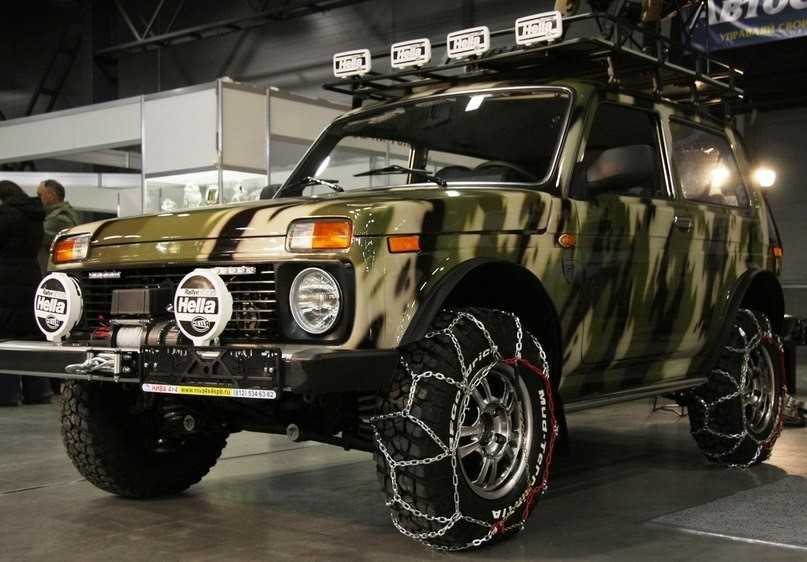

Нива Рысь 4х4

На семиместный минивэн Ларгус руководство его ставить не посчитало нужным. Зато во всех модификациях Нивы 3-х и 5-и дверной (Бронто, Кедр, Пикап, Река, Бысь и бронемобиль инкассации) он присутствовал.

Ремонт автомобиля ВАЗ-21214

При продолжительной эксплуатации автомобиль ВАЗ-21214, как и любой другой, временами требует ремонта.

На основе отзывов владельцев, которые самостоятельно ремонтировали свои «Нивы», мы собрали для вас перечень самых распространенных неисправностей и поломок, требующих починки, в автомобиле ВАЗ-21214.

Двигатель. Одним из проблемных мест двигателя «Нивы» являются гидрокомпенсаторы. Проводя ремонт этой поломки, необходимо их правильно зажимать. При неправильной затяжке появляются различные посторонние звуки, стук. После пробега в 100 тысяч километров может растянуться цепь, что проявляется в гремящем звуке, который она издает.
Трансмиссия. Частые поломки трансмиссии, требующие ремонта, происходят из-за износа деталей, что приводит в дальнейшем к поломке целого узла. Определить наличие неисправности, требующей ремонта коробки передач, помогает различный появляющийся шум при работе ее элементов.

Каждые 10 тысяч километров пробега необходимо смазывать крестовины. В автомобилях 2005-2009 годов выпуска замечен дефект карданов — начинается вибрация в процессе движения. В этом случае самостоятельно, без квалифицированных мастеров и станции технического обслуживания, ремонт провести невозможно.

Ходовая часть. В процессе эксплуатации ВАЗ-21214 бывают случаи, когда в подшипники попадает влага, из-за чего смазочные материалы теряют свои свойства. Рекомендуется провести повторную смазку после 20 тысяч километров пробега. Неполадки, требующие ремонта и замены подшипников, диагностировать самому невозможно.

Стоит отметить, что с полуосями в автомобилях «Нива» проблем не отмечалось, но при их снятии появляются некие затруднения, а именно – подшипник не вынимается. Если вы проводите ремонт в этой части, рекомендуется перед снятием разогреть подшипник.

Тормозная система. Тормоза в автомобиле ВАЗ-21214 могут похвастаться своей надежностью, ремонт им фактически не нужен. Ресурс тормозных цилиндров составляет 100 тысяч километров пробега, а главный тормозной цилиндр не требует замены даже после 500 тысяч километров.
Электрика и электрооборудование. Когда температура воздуха опускается ниже нуля, может начать издавать писк вентилятор отопительной системы. При появлении пищащих звуков следует провести ремонт, а именно – заменить движок вентилятора.

Уровень топлива в баке автомобиля ВАЗ-21214 может отображаться некорректно. Причину этого нужно искать в провале упорного кольца прокладки топливного насоса на поплавок, из-за чего уровень остатка топлива показывается неправильно. Чтобы провести ремонт, следует разобрать обшивку салона и достать топливный насос.

Кузов. По миру ходят шутки, что кузов «Нивы» поржавел еще до покупки. Конечно, это неправда, но к решению данного вопроса на заводе отнеслись недостаточно хорошо. Кузов автомобиля ВАЗ-21214 действительно ржавеет очень быстро, в частности, в местах плотного контакта с влагой: задняя дверь, пороги, крылья, места крепления бамперов и так далее.

Чтобы максимально избежать скорого появления дырок от ржавчины на корпусе, советуется ежегодно обрабатывать кузов антикоррозионными веществами. Если учитывать, к каким мерам в России прибегают при борьбе с оледенением на дорогах, днище ВАЗ-21214 может прогнить за год.

Также особого внимания требуют вентиляционные и дренажные каналы – если они забьются, в них будет накапливаться жидкость.

Если вы в силах провести ремонт ВАЗ-21214 собственными руками, то стоит усилить дополнительной пластиной из металла пол в тех местах, где прикреплена раздатка – по причине высокой вибрации эти части испытывают повышенные нагрузки и могут просто отвалиться.
