Как заменить шатунно-поршневую группу ваз-2109

В качестве примера – ВАЗ. Замена поршневой на классике не снимая двигатель.

Специальных приспособлений для этого не требуется, разве что оправка для обжима. Желательно установить машину на эстакаду, или воспользоваться гаражной ямой. Можно поменять поршневые кольца не снимая двигатель, установив передок на опоры, но так работать неудобно.

Порядок выполнения работ следующий:

1. Сливаем моторное масло и охлаждающую жидкость.
2. Снимаем ГБЦ.
3. Снимаем поддон двигателя.
4. Отворачиваем нижние хомуты шатунов.
5. Выталкиваем поршни с шатунами.

Затем меняем кольца обычным способом, загоняя поршни в ГБЦ. Устанавливаем головку на место, прикручиваем нижние хомуты шатунов.

Как снять поршня на классике ВАЗа не снимая двигатель, знает любой гаражный механик. А вот с иномарками все несколько сложнее.

Чем опасна ситуация, когда залегли кольца в двигателе

Главная опасность в том, что когда залегли поршневые кольца, двигатель функционирует в нештатном режиме:

• неполное сгорание топлива, образование нагара;
• сбой работы отдельных цилиндров;
• выхлопные газы проникают в картер, деструкция масла;
• масло сгорает, образовывая лаки и нагар.

Мягкая промывка двигателя Супротек Апрохим

Для долговременной (до 200 км) мягкой промывки ДВС любого типа.

Эти, кажущиеся незначительными, неисправности приводят к серьезным проблемам и дорогому ремонту.

Попадая в поддон картера, агрессивные выхлопные газы вступают в реакцию с маслом. Химический состав смазывающей жидкости изменяется, оно не может выполнять свои функции. В результате ускоряется износ трущихся деталей, ухудшается отвод тепла.

Масло, не убранное залегшим маслосъемным кольцом, сгорает, провоцируя локальный перегрев деталей. При длительной эксплуатации в таком режиме появятся задиры на гильзе и юбке поршня. Сгорая, масло оставляет нагар, из-за которого часто возникает детонация, возможен прогар поршня.

Какой допустимый тепловой зазор в замке поршневых колец?

Отметим, что к поршневым деталям создаются очень большие требования по качеству. Это происходит потому что на них воздействуют инертные силы, силы действия газов и высокие температуры. Конструкция полного комплекта, его габариты и требуемые размеры, соответствие с выбранным материалом, точная реализация производственных технологий – все это необходимо для долговременной службы. Но здесь мы не учли зазор в поршневых кольцах. Рассмотрим, что же он собой представляет.

Для чего нужен зазор?

Что такое тепловой зазор? Каждая деталь двигателя автомобиля, которая подвергается воздействию высоких температур, обладает таким свойством как расширение. Многие это знают еще со школы. Так вот, при расширении детали изменяются ее параметры. Таким образом, изменение размеров детали может привести к ухудшению работы других элементов механизма, находящихся плотно друг к другу, или же к их повреждению.

В случае, когда из-за теплового расширения исчезает тепловое пространство, стыковые части прижимаются друг к другу, что чревато неприятными последствиями как для самых колец, так и для работы поршня.

Тепловой зазор в замке поршневых колец — очень важная конструктивная способность, обеспечивающая нормальную работу поршневых кругов. Главным условием для нормального функционирования, есть возможность его свободного вращения в канавке. Когда оно застрянет в канаве, оно не сможет обеспечить уплотнение, а так же отвод тепла.

Каким он должен быть?

Поршень имеет два вида колец: компрессионные (не пропускают сгоревшие газы) и маслосъемные (снимают излишки масла со стенок цилиндра). По своей конструкции они не сплошные, а имеют разрез, который позволяет ободу не заклинивать при нагреве. Также разрез способствует упругому прижатию к стенкам цилиндра. Очень важную роль в работе колец и цилиндра имеет наличие теплового пространства в замках. Допустимый его диапазон от 0.3 до 0.6 миллиметров. Не соблюдение диапазона может привести к отсутствию и большим повреждениям в цилиндре.

Гораздо лучше цениться косой срез. Так как давление на стенки происходит равномернее за счет то, что его края немного тоньше.

Полезно знать о промежутках в замках. Иногда механики пытаются сделать тепловое пространство в замках минимальным до 0.2 миллиметров. Это не редко приводит к тому, что появляются задиры колец и цилиндров. И это естественно, так как при нагревании детали пространство в замке становится меньше (или полностью отсутствует) и оно врезается в стенки цилиндра.

Самый простой замок с прямым разрезом имеет один недостаток – его концы имеют высокое давление на цилиндр, точнее на его стенки. Это приводит, прежде всего, к утечке масла и к преждевременному износу стенок.

Для того, чтобы подытожить вышесказанное, перечислим, какие же характеристики должны быть у поршневых колец и каков должен быть тепловой зазор поршневых колец:

1. Регуляция температуры. Это одна из важнейших функций, поскольку большая масса тепла, которое поглощается поршнем в период сгорания, будет отводиться. Если такого отвода тепла не будет – поршень расплавится за считанные секунды.
2. Давление. Основная функция состоит в том, чтобы уплотнять. И полная реализация этой характеристики возможна только при соответственном давлении. Когда давление появляется, оно влияет на поршневые круги, а они в свою очередь прижимается к стенкам цилиндра. Чтобы прижатие было равномерным – необходимо равномерное распределение и правильный зазор в поршневых кольцах.
3. Надежность и подача масла — маслосъемные. У них есть две маслосъемных перемычки, которые отвечают за необходимое количество подачи масла в размере 1-2 мкм. Если масло подается правильно – тогда расход его не большой, так же как и расход горючего. При этом будет максимально соблюдаться правило износа и срок службы будет увеличиваться.

В итоге, хотелось бы пожелать каждому автомобилисту и водителю, независимо от того, у него дизель или бензин, проверять самостоятельно или обращаться к специалистам в таком вопросе. Особенно, если речь идет об автомобилях с большим пробегом и больше 5 лет постоянной езды.

Разборка и сборка поршня с шатуном Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Поршень с шатуном:

Для удобства подбора поршней по цилиндрам цилиндры и поршни в зависимости от диаметра делятся на пять размерных групп: A, B, C, D, E.В качестве запасных частей поставляются поршни номинального размера трех классов: A, C, E и двух ремонтных размеров. Первый ремонтный размер увеличен на 0,4 мм, второй – на 0,8 мм.По массе поршни делятся на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. На двигателе должны устанавливаться поршни одной группы лада спутник.Для поршней ремонтных размеров поставляются в качестве запасных частей кольца ремонтных размеров, увеличенные на 0,4 мм и на 0,8 мм. На кольцах первого ремонтного размера выбита цифра “40”, а второго – “80”.

Номинальные размеры цилиндров и поршней

Размерная группа

Модель двигателя ВАЗ-2108

Модель двигателя ВАЗ-21083

Диаметр цилиндра, мм

Диаметр поршня, мм

Диаметр цилиндра, мм

Диаметр поршня, мм

Для подбора поршней к цилиндрам вычислите зазор между ними. Зазор определяется как разность между замеренными диаметрами поршня и цилиндра ваз 2108, ваз 2109, ваз 21099. Номинальный зазор равен 0,025-0,045 мм, предельно допустимый – 0,15 мм. Если зазор не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор был как можно ближе к номинальному. Если зазор превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера.

Примечание 1

Зазор между кольцами и канавками поршня, мм

верхнее компрессионное кольцо

нижнее компрессионное кольцо

Предельно допустимый зазор для всех колец

Примечание 2

Зазор в замках поршневых колец, мм:

Поршневые пальцы разбиты по диаметру на три класса (1-й, 2-й, 3-й) через 0,004 мм. Класс пальца маркируется на его торце краской.

Диаметр пальца, мм

Диаметр отверстия в поршне, мм

Поршень на шатун устанавливается так, чтобы стрелка на днище поршня была направлена в противоположную сторону от номера детали, отлитого на шатуне. Если на нижней головке шатуна есть отверстие для выхода масла, стрелка на поршне ваз 21099 должна быть направлена в сторону этого отверстия.

7. Проверьте посадку поршневого пальца в поршне. Для этого смажьте поршневой палец моторным маслом и вставьте его в поршень. Палец должен входить в поршень свободно от нажатия большим пальцем руки.

8. Переверните поршень так, чтобы палец встал вертикально, при этом он не должен выпадать из поршня под действием собственного веса. Если палец выпадает из поршня, возьмите палец следующего класса. Если из поршня выпадает палец третьего класса, замените поршень и палец.

9. Осмотрите шатунные вкладыши. Если на них имеются трещины, задиры, выкрашивание – замените вкладыши.

10. Осмотрите шатуны ваз 2109 с крышками. Замените погнутые шатуны.

11. Наденьте поршневой палец 2 на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем оденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний – 15 мм, толщина – 4 мм.

12. Нагрейте верхнюю головку шатуна до 240 °С в печи в течение 15 минут. Зажмите шатун в тисках, установите на него поршень (см. примечание), чтобы отверстия под палец совпали, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

13. После охлаждения шатуна смажьте поршневой палец через отверстие в бабышках поршня.

Шатуны обрабатываются совместно с крышками, поэтому их нельзя разукоплектовывать.

Если при сборке шатунно-поршневой группы ваз 2108, ваз 2109, ваз 21099 устанавливаются новые детали, подберите поршни к цилиндрам по классу, группе и по массе. Поршневые пальцы и поршни также нужно подобрать по классу.

Сборку поршня с шатуном ваз 2108 нужно производить как можно быстрее, так как шатун быстро охлаждается. После охлаждения шатуна изменить положение пальца будет невозможно.

Обозначение ремонтного размера:1-й ремонтный – треугольник, 2-й ремонтный – квадрат.

Обозначение группы по массе:нормальная – “Г”, увеличенная на 5 грамм – “ ”, уменьшенная на 5 грамм – “-”.

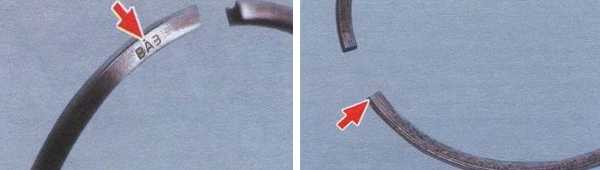

15. Если на кольце нанесена надпись “Верх”, “Top” или “ВАЗ”, установите кольцо надписью вверх, к днищу поршня.

16. На нижнем копрессионном кольце ваз 2109 имеется проточка. Кольцо должно устанавливаться проточкой вниз. Перед установкой маслосъемного кольца поверните пружинный расширитель так, чтобы его замок находился с противоположной стороны от замка кольца.

19. Вставьте вкладыш в крышку шатуна ваз 2108 так, чтобы фиксирующий выступ на вкладыше вошел в паз крышки шатуна.

Снятие двигателя

Двигатель на Ваз снимается при наличии необходимого инструмента. Кроме этого, нужно иметь в наличии специальное подъемное устройство, которое поможет вынуть двигатель из отсека. Можно конечно обойтись и без него, но тогда нужны дополнительные рабочие руки. Итак, начали:

• снимаем капот;
• покрываем мягкими одеялами передние крылья автомобиля, дабы не повредить краску при снятии мотора;
• сливаем радиатор;
• отсоединяем все электрические провода от трамблера, а также с датчика масла и температуры и карбюратора;
• снимаем шланг подачи топлива;
• откручиваем трубу выхлопного коллектора (глушителя);
• клеммы аккумуляторной батареи отсоединяем;
• вынимаем стартер;
• корпус воздушного фильтра извлекается;
• отсоединяем генераторные провода;

Отсоединение проводов генератора на Ваз

• откручиваем двигатель от коробки передач;
• отпускаем отверткой хомуты патрубков радиатора печки;
• снимаем тягу педали акселератора;
• вынимаем трос подсоса карбюратора.

После проведения вышеописанных работ, необходимо спуститься в смотровую яму или под эстакаду:

• снимаем главный цилиндр сцепления;
• откручиваем коробку передач;
• снимаем защитный кожух;
• откручиваем болты двигателя;
• цепляем двигатель ремнями и поднимаем вверх.

Снятие двигателя на ремнях

На данном этапе снятие двигателя закончено. Переходим к его разбору.

Разбор двигателя

Замена поршневой на ваз 2108 проводится лишь после полного разбора двигателя. Начали:

• извлекаем бензонасос;
• снимаем распределить зажигания;
• вынимаем генератор;
• снимаем водяную помпу;
• извлекаем масляный фильтр;
• крышку сапуна снимаем вместе с щупом для проверки масла;
• извлекаем датчики давления масла;
• снимаем шкиф коленвала;
• снимаем маховик;

• извлекаем жестяную пластину;
• откручиваем три болта крышки двигателя;
• снимаем ее;
• берем ключ на 10 и откручиваем крышку головки цилиндров;
• снимаем прокладку;
• демонтируем цепной привод;
• извлекаем звездочки и цепь;
• снимаем шестерню коленвала;
• откручиваем гайки корпуса газо-распределительного вала;

Крышка газо-распределительного вала

• извлекаем головки цилиндров;
• снимаем поддон;
• извлекаем корпус заднего сальника;
• вынимаем масляный насос;
• извлекаем вал привода вместе с шестерней масляного насоса;
• вынимаем маслоотделитель;
• демонтируем кривошипно-шатунный механизм;

• снимаем крышку;
• вынимаем шатуны с поршнем;
• снимаем коренные крышки;
• извлекаем коленвал;
• снимаем распорные кольца;
• удаляем старые вкладыши.

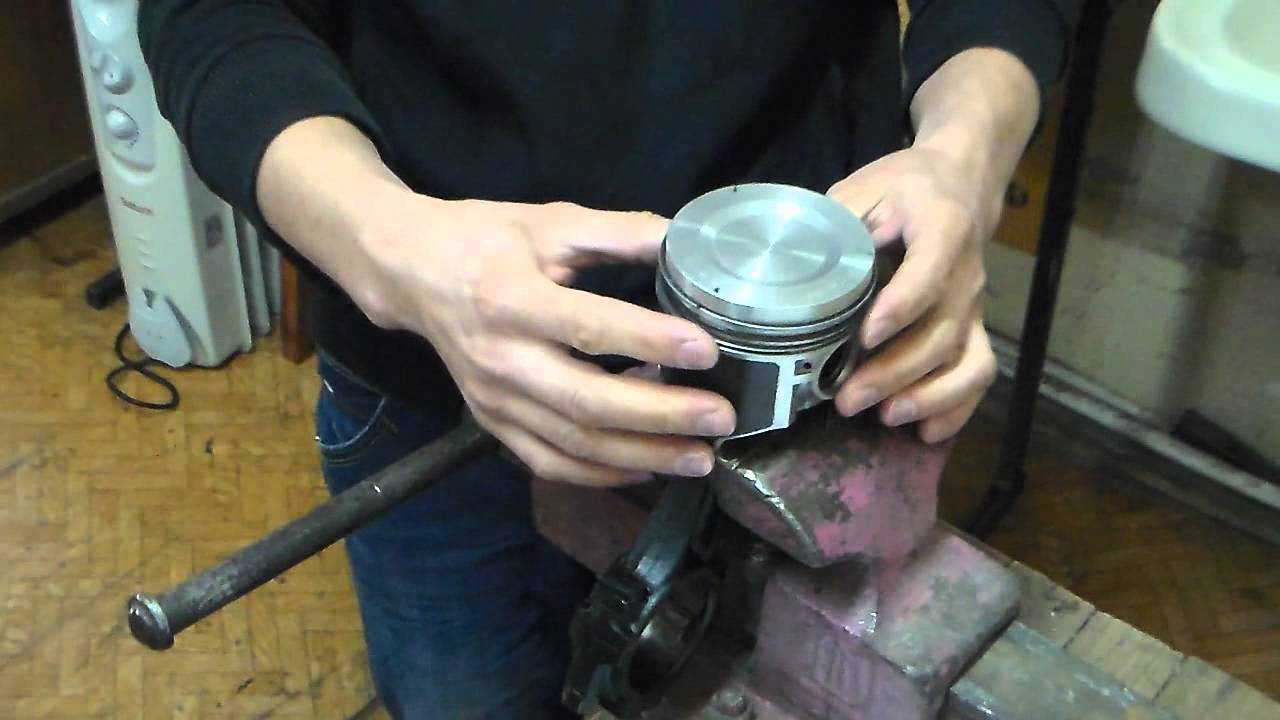

Как провести замену колец своими силами

Итак, замена поршневых колец на ваз 2108 проводится следующим образом:

• берем шатун и зажимаем его в тиски;
• после разжатия, снимаем старые кольца (верхнее и нижнее компрессионное).

Следует помнить, что при установке новых колец метка верх должна быть направлена к дну поршня. Метка – это часто название фирмы или просто модели автомобиля, наносится на кольцо производителем. Бывает и так, что вместо надписи используется кромка или фаска. Так вот, в данном случае нужно установить кольцо этой фаской вниз. Замена поршней ваз 2108 продолжается:

• извлекается маслосъемное старое кольцо;
• снимается также расширитель.

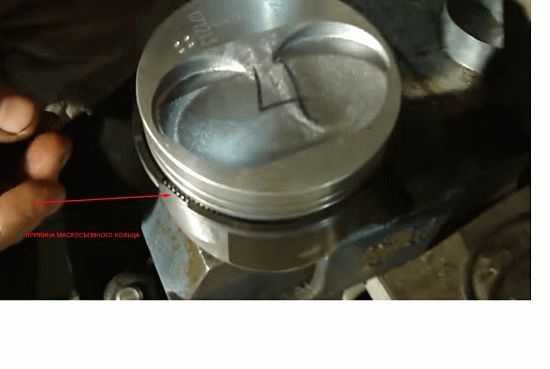

Снятие маслосъемного кольца

• собираем все в обратной последовательности;
• берем новый поршень, который подбираем по классу (класс бывает отмечен буквой, а категория поршня цифрой).

Теперь нужно суметь правильно отрегулировать зазор между цилиндром и поршнем.

• У совершенно новых деталей зазор должен составлять значение, равное 0.05-0.07 мм. Если какая-либо из деталей изношена, то зазор может быть не более 0.15 м.
• Кроме этого, замена поршня на ваз 2108 должна быть проведена так, чтобы палец входил в отверстие усилием лишь большого пальца руки. Также, он не должен выпадать из поршня, если тот находится в вертикальном положении.

• устанавливаем кольца;
• берем щуп и проверяем зазор (вернее, зазор желательно проверять набором специальных щупов).

На данном видео все тщательно показано. Рекомендуется посмотреть его, перед тем, как самостоятельно начать операцию.

Стоит только отметить, что для верхнего кольца зазор должен быть не более 0.045 и не менее 0,077 мм. Что касается нижнего компрессионного кольца, то размер зазора равен 0.025-0,057 мм. Маслосъемное кольцо должно иметь следующие размеры: 0.020-0.052 миллиметров. Касательно предельно допустимого размера, то он должен не превышать 0.15 мм. Продолжаем работу:

• устанавливаем кольца в канавки поршня;
• начинаем процесс ориентировки.

Данная операция заключается в том, чтобы правильно расположить кольца под углом друг к другу. На фото внизу четко видно, какой угол должен быть у них:

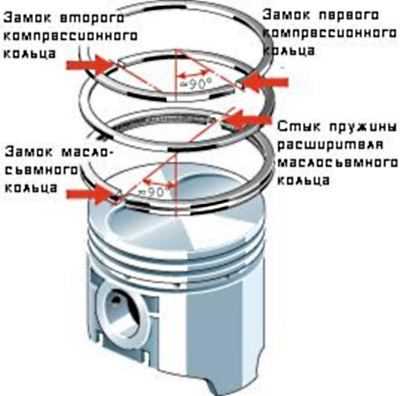

Ориентировка поршневых колец

Так, необходимо устанавливать их своими руками, как того требует инструкция:

• верхнее компрессионное кольцо ориентируется под углом 45 градусов (угол должен быть направлен к оси поршневого пальца);
• нижнее компрессионное кольцо следует развернуть относительно верхнего в полную противоположную сторону;
• замок маслосъемного кольца регулируется на отметку 90 градусов относительно других колец (что касается стыка расширителя, то он должен находиться со стороны замка самого кольца);
• берем верхнюю головку шатуна и разогреваем до 240 градусов (для этого зажимаем его в тисках и обрабатываем специальным инструментом);
• палец предварительно охлаждаем в ледяной воде;
• поршень одевается на шатун;
• при помощи оправки палец запрессовывается в отверстие;

Прессование пальца на шатун

Ошибки, допускаемые при установке

Как ни странно, но даже профессионалы часто их допускают. К ним можно отнести:

• установку новых колец на изношенный двигатель;
• установка поршневых колец в одной стороне, что приводит к прорыванию газов.

Клубы сизого дыма, идущие из выхлопной трубы, доставляют водителю достаточно много неприятностей. Часто в этом случае нужно производить ремонт двигателя. Как выполняется замена всей поршневой на ВАЗ 2109 предлагает ознакомиться эта статья.

Изымаем поршни из цилиндров

Для выполнения работ заезжаем на смотровую яму или эстакаду и готовим набор инструментов:

• гаечные ключи;
• динамометрический ключ (определяет степень затяжки болта);
• оправка для обжима колец;
• набор щупов для определения зазора.

Замена поршневых колец ВАЗ 2109 начинается с отсоединения минусовой клеммы аккумулятора. Для обеспечения доступа к коленвалу из ямы демонтируем нижнюю крышку картера. На стыке есть прокладка, её нужно будет заменить на новую. При помощи ключа на 10 открепляем маслоприёмник от коренной крышки вала и корпуса масляной помпы.

Далее открепляем приёмную трубу от кронштейна под днищем. Поскольку кронштейн также крепится и к кузову, откручиваем болты крепления. Отгибаем кончики стопорных пластин гаек, которыми крепится приёмная труба и впускной коллектор. Откручиваем эти гайки, а также гайки на хомуте, снимаем хомут. Далее раскреплению подлежат приёмная труба и труба резонатора. Снизу доступ открыт, осталось открутить гайки шатунных винтов, демонтировать крышки шатунов, чтобы шатун можно было выбить снизу.

Перемещаемся под капот. Отвернув гайку и шайбу, которыми крепится фильтр очистки воздуха, и отстегнув 4 зажима, демонтируем крышку фильтра. Достаем фильтрующий элемент и его корпус. После нужно рассоединить воздухозаборный шланг и патрубок на крышке клапанов. Для снятия крышки клапанов необходимо отвернуть гайку крепления троса привода акселератора.

Далее снимаем переднюю крышку привода ГРМ, ослабляем натяжной ролик и стягиваем ремень. Демонтировать шкив распредвала можно, поддёрнув отвёрткой. Теперь ваша цель — отогнуть заднюю крышку от головки блока, дабы ГБЦ вышла из-под конца распредвала. Для этого отвинчиваем крепления крышки и водяной помпы.

Вынимаем наконечники высоковольтного провода свечей, отсоединяем колодку проводов от трамблера. Откручиванием двух винтиков демонтируем крышку трамблёра с проводами. Чтобы трамблёр полностью снять, отсоединяем мешающий шланг от вакуум- корректора, выкручиваем гайки, демонтируем кронштейн. Затем рассоединяем шланг бензонасоса и карбюратора, снимаем бензонасос. Далее отсоединяем хомуты шлангов термостата и демонтируем этот прибор.

Для выкручивания 10 болтов ГБЦ используем шестигранник на 10. Вытянув болты и шайбы, наконец, отсоединяем ГБЦ. Уплотняющую прокладку убираем и обязательно заменяем. Очищаем верхнюю плоскость блока цилиндров от масла, грязевого налёта и следов от прокладки.

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

• в цилиндрах нет выработки;
• не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

• выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
• сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
• снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
• отсоединяем от ГБЦ вв провода, патрубки системы охлаждения, откручиваем болты головки;
• раскручиваем гайки приемной трубы глушителя;
• полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;
• если под двигателем есть защита, демонтируем ее;
• подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
• снимаем нижний лючок корпуса КПП (три болтика);
• головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;
• демонтируем поддон, снимаем маслоприемник;
• отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;
• шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
• снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;
• устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
• устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;
• ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
• затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Замена колец поршневой

Замена поршней Ваз 21099

Если вышеописанные методы не помогли, вероятность замены поршневых колец напрашивается. Скорее всего, они уже изжили свой срок и требуется их срочная замена.

Демонтаж двигателя с авто

Замена поршней на Ваз 21099

На Ваз 21099 двигатель снимается только при наличии необходимого инструмента. К тому же, в наличии нужно иметь специальное устройство подъемного типа (оно предназначено для вытаскивания двигателя из отсека). Если такого приспособления нет, наличие дополнительных рабочих рук обязательно:

• Капот автомобиля подвергается снятию;
• Мягкими одеялами укрываются передние крылья автомобиля, чтобы при снятии двигателя не повредить лакокрасочное покрытие;
• Из радиатора сливается вся жидкость;
• Вся электрическая проводка отсоединяется от трамблера и с датчиков масла и температуры (не забываем и про карбюратор);
• Подвергается демонтажу и шланг подачи топлива;
• Теперь следует открутить трубу глушителя;

Снятие двигателя

• Снимаем клеммы с АКБ;
• Стартер подвергается демонтажу;
• Извлекается также и воздушный фильтр;
• Отсоединяются все генераторные провода;

Отсоединение генераторных проводов

• Двигатель нужно теперь отсоединить от КПП;
• Берем отвертку и выворачиваем болты хомутов патрубков, идущих на радиатор печки;
• Подвергается снятию тяга педали газа;
• Вынимается также трос подсоса карбюратора.

После того, как были проведены эти работы, следует спуститься в смотровую яму:

• Находим главный цилиндр сцепления и снимаем его;
• Подвергается снятию КПП;
• Снимается защитный кожух;
• Болты двигателя откручиваются;
• Мотор автомобиля цепляется ремнями и поднимается вверх.

Внимание! Проводить снятие двигателя нужно очень аккуратно, чтобы не задеть ничего. Нужно вначале убедиться в том, что все крепления, тросы или провода с двигателя сняты и его выводу из отсека ничего не мешает

Разбор

Разбор двигателя

Замену поршневой проводят только после разборки двигателя:

• Бензонасос снимается;
• Демонтируется трамблер;
• Снимается генератор;
• Снимается водяной насос (помпа);
• Теперь нужно снять масляный фильтр;
• Снимается также крышка сапуна вместе с щупом для проверки масла;
• Подвергаются снятию все датчики давления масла;
• Подвергается демонтажу шкиф коленвала;
• Подвергается снятию маховик двигателя;
• Снимаются жестяная пластина и крышка двигателя;
• Берем ключ на 10 и откручиваем крышку ГБЦ;
• Снимается прокладка;
• Подвергается снятию привод цепи;
• Следом за этим вынимаются звездочки и сама цепь;
• Шестерня коленвала демонтируется;
• Подвергается снятию корпус ГРВ;

Снятие и разбор двигателя

• Снимаются головки цилиндров;
• Демонтируется поддон;
• Масляный насос подвергается снятию;
• Снимается маслоотделитель;
• Подвергается демонтажу кривошипно-шатунный механизм;
• Шатуны с поршнем снимаются;
• Демонтируются также коренные крышки;
• Коленвал снимается;
• Снимаются распорные кольца;
• Старые вкладыши удаляются.

Непосредственный алгоритм замены колец

  Внимание! Поршневые кольца заменяются только после того, как были установлены новые вкладыши. Итак:

Итак:

• Шатун зажимаем в тиски;
• Снимаем старые кольца.

Замена поршня на Ваз 21099

Примечание. Колец на поршне два – верхнее и нижнее компрессионное.

• Извлекается маслосъемное старое кольцо и расширитель;
• Выбивается палец в поршне;
• Берется новый поршень;
• Регулируется зазор между ним и цилиндром (обычное значение 0,05-0,07 для Ваз 21099).

Примечание. Палец должен заходить в новый поршень одним небольшим нажатием. При этом он не должен выпадать из поршня в вертикальном положении.

• Ставим новые кольца;
• Проверяем зазор щупом (он должен быть в пределах 0,25-0,40 мм).

Примечание. Если зазор больше стандартного значения, кольцо заменяют. Если же зазор меньше требуемого значения, вооружаются надфилем и стачивают концы колец, делая это очень аккуратно.

• Кольца устанавливаем в канавки поршня;
• Проводим процесс ориентировки (она подразумевает правильно расположение колец под углом относительно друг друга);
• Одеваем поршень на шатун;
• Запрессовываем палец в отверстие;
• Далее проводим процесс обратной сборки всех деталей.

Вот и все. Представленная выше инструкция даст возможность усвоить несложные приемы установки. Рекомендуется пересмотреть в процессе замены своими руками множество фото и видео – материалов. Цена на подобные услуги в СТО очень высокая, что само собой говорит о немалой экономии средств семейного бюджета при самостоятельной замене.
