Проверка системы охлаждения Форд Фокус 2
Если стрелка температурного датчика переместилась на красный участок, но при этом автомобиль еще не начал испускать пар, необходимо включить отопление салона на максимум – это понизит температуру охлаждающей жидкости. Автомобиль перед этим нужно будет остановить – желательно сделать это за пределами проезжей части. После остановки силовому агрегату нужно будет дать немного поработать вхолостую при обычной частоте вращения коленвала. Отопитель при этом должен работать на полную катушку.
Итак, начинаем проверку системы. Прежде всего, выключаем двигатель. Осматриваем пространство под капотом с целью определения места выхода пара
Заодно осматриваем мотор, обратив внимание на уровень антифриза в бачке, состояние термостата и шлангов
Проверяем пространство под панелью приборов со стороны пассажира на предмет обнаружения там следов течи, которая могла выходить из радиатора отопителя. При наличии течи ее можно временно устранить, обмотав поврежденный участок изолентой или, что еще лучше, армированной липкой лентой. Течь радиатора так легко устранить не получится, поэтому в него нужно просто долить воды и следить за показаниями температурного датчика.
Однако помните, что долгое нахождение воды в системе обязательно приведет к появлению накипи, что, в свою очередь, может стать причиной серьезных неисправностей. И еще: категорически запрещается совершать долив холодной воды в перегретую систему. Она должна остывать не менее получаса.
К перегреву мотора мог привести обрыв ремня генератора. К таким же последствиям приводит и растяжение ремня. Обязательно нужно проверить термостат. Делается это так: при охлажденном моторе нужно потрогать рукой шланг, с помощью которого радиатор соединяется с термостатом. Шланг должен быть теплым. Если же он холодный – термостат вышел из строя.
Кроме этого, обязательно нужно исследовать вентилятор (реле его включения, предохранитель и электродвигатель). Также проверяем контакты вентилятора на предмет их окисления.
Что льют с завода в радиаторы Фокуса 2
Изначально её окрашивают в оранжевый цвет, а аббревиатура на этикетке означает, что ОЖ с продленным сроком эксплуатации ( Extеnded Life Anti-Freeze Cооlant ). Это бельгийская жидкость, выпускаемая компанией Arteco, совместного предприятия американского Шеврон и французского Тотал. Также встречаются такие жидкости под брендом Chevron, но выпускаться они могут как в России, так и в Финляндии, Китае, Испании и Индии.
Предупреждение о вреде антифриза на задней стороне оригинальной упаковки.
Жидкость, которую продают официальные дилеры, Ford SUPER PLUS Premium, это и есть антифриз Havoline XLC. По каталогам Форда она проходит под номером WSS-М97В44-D (этот номер является и фордовской спецификацией одновременно. Антифризы, распространяемые официалами, красят в фиолетовый цвет, но по составу и по характеристикам эти жидкости абсолютно идентичны. Это значит, что в конвейерный антифриз Havoline можно смело доливать и разбавлять в любых пропорциях Форд Супер Плюс.
Замена охлаждающей жидкости
ПРЕДУПРЕЖДЕНИЕ: При сбрасывании давления в системе охлаждения закройте крышку расширительного бачка куском толстой ткани, чтобы предотвратить опасность ошпаривания охлаждающей жидкостью. Несоблюдение этого указания может привести к травматическим последствиям.
ПРЕДОСТЕРЕЖЕНИЕ: При сливе охлаждающей жидкости или замене каких-либо элементов системы охлаждения недопустимо попадание охлаждающей жидкости на ремень газораспределительного механизма или на ремень привода аксессуаров. При необходимости ремень следует снять. Загрязнение ремня может привести к его повреждению.
ПРИМЕЧАНИЕ: При условии, что охлаждающая жидкость не загрязнена другими жидкостями или инородными веществами, хорошие антикоррозионные свойства этой жидкости позволяют использовать ее повторно после замены алюминиевых элементов системы охлаждения, но при этом всегда следует проверять концентрацию жидкости и поддерживать ее в норме согласно спецификации.
Эту охлаждающую жидкость следует менять по истечении 10 лет или 150 000 миль пробега, в зависимости того, что наступит раньше. Заправляйте систему охлаждения только такой охлаждающей жидкостью, которая удовлетворяет правильной спецификации и совместима с имеющейся охлаждающей жидкостью. За дополнительной информацией обратитесь к главе Спецификации имеющейся в этом разделе.
Замена мотора печки FORD FOCUS
Выход из строя двигателя печки FORD FOCUS 2 и 3 в значительной мере ухудшает условия в автомобиле, что обусловлено отсутствием отопления в салоне, а также невозможностью выполнить обдув стекол салона (что особенно опасно в холодную пору года).
Замена двигателя печки FORD FOCUS требует от мастера не только знания конструкционных особенностей отопительной установки автомобиля, но также и прецизионную точность, аккуратность в работе. Процесс ремонта предусматривает демонтаж перчаточного ящика, блока предохранителей и педали акселератора. Затем мастер снимает клеммы со старого мотора, демонтирует стопор и посредством проворачивания по часовой стрелке, изымает двигатель. После установки нового мотора производится сборка по обратному алгоритму.
Детали и расходники:
Электровентилятор в сборе с кожухом закреплен на радиаторе системы охлаждения. Отводящий патрубок водяной рубашки служит для распределения потоков охлаждающей жидкости в зависимости от режимов работы системы охлаждения.
В корпус патрубка ввернут датчик температуры охлаждающей жидкости, по информации которого электронный блок системы управления двигателем управляет тепловым режимом двигателя. Запорный клапан предназначен для прекращения отвода охлаждающей жидкости в расширительный бачок при пуске холодного двигателя.
В нижней части левого бачка радиатора находится сливная пробка. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, патрубок парового шланга 10, соединяющего радиатор с расширительным бачком. Расширительный бачок 5 служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры.
Он изготовлен из полупрозрачной пластмассы. В пластмассовой пробке бачка, закрывающей его горловину, установлены впускной и выпускной клапаны.
Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения
Однако при возникновении проблем например, закипание охлаждающей жидкости автолюбители обращают внимание только на работу термостата и забывают проверить клапаны
Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов. Водяной насос 4 центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения. Он расположен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем, общим с генератором и насосом гидроусилителя рулевого управления, от шкива коленчатого вала.
В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе течь жидкости или повреждение подшипников его заменяют в сборе. В корпус патрубка ввернут датчик температуры охлаждающей жидкости, по информации которого электронный блок системы управления двигателем управляет тепловым режимом двигателя. Запорный клапан 8 предназначен для прекращения отвода охлаждающей жидкости в расширительный бачок при пуске холодного двигателя. Запорный клапан в закрытом состоянии уменьшает циркуляцию охлаждающей жидкости в системе непрогретого двигателя, что позволяет экономить топливо при прогреве двигателя и уменьшает время прогрева.
В систему охлаждения с помощью шлангов включен и радиатор отопителя салона. Тип охлаждающей жидкости, залитой в систему охлаждения, — Motorcraft Super Plus 4 зеленого цвета или Motorcraft Super Plus оранжевого цвета.
Жидкость Motorcraft Super Plus 4 изготовлена на основе несиликатированной органической кислоты ОАТ , и ее не следует смешивать с другими типами охлаждающей жидкости. Жидкость Motorcraft Super Plus изготовлена на основе моноэтиленгликоля, как и большинство современных охлаждающих жидкостей.
Порядок замены охлаждающей жидкости описан в разд. Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи. Избегайте вдыхания ее паров и попадания на кожу.
Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации.
Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика! Если двигатель начинает перегреваться, активизируется 1-я стадия стратегии. Датчик температуры головки цилиндров СНТ посылает сигнал в модуль РСМ, который дает команду на перемещение стрелки указателя температуры в красную зону.
Это указывает водителю на то, что двигатель приближается к критическим пределам и должен остановиться.
Включение вентилятора охлаждения форд фокус 2
Если водитель игнорирует включение контрольной лампы и показания указателя температуры, активизируется 2-я стадия стратегии. Одновременно загорается контрольная лампа неисправности MIL.
Это указывает на то, что может возникнуть значительное неустранимое повреждение двигателя, и это будет влиять на уровень токсичности выхлопа. Воздух всасывается в выключенные цилиндры, которые помогают регулировать температуру внутренних элементов дизельного двигателя Ford Focus 2.

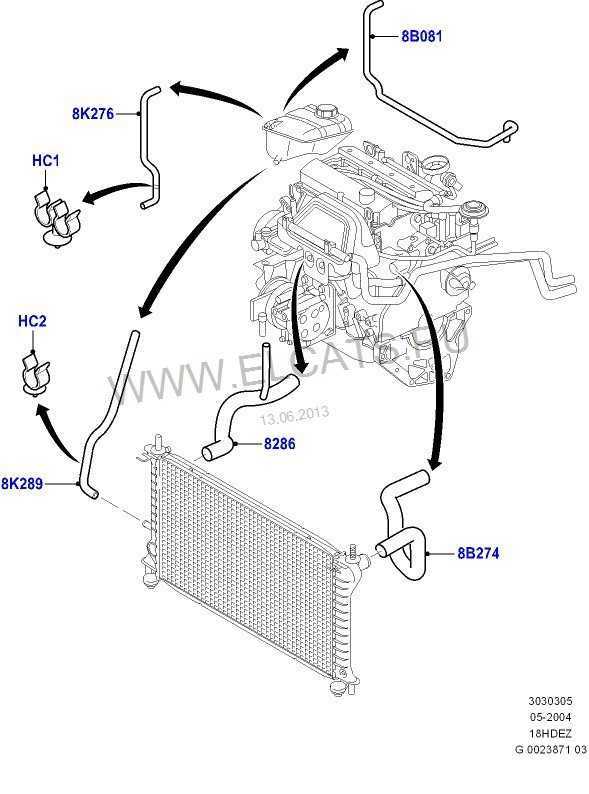

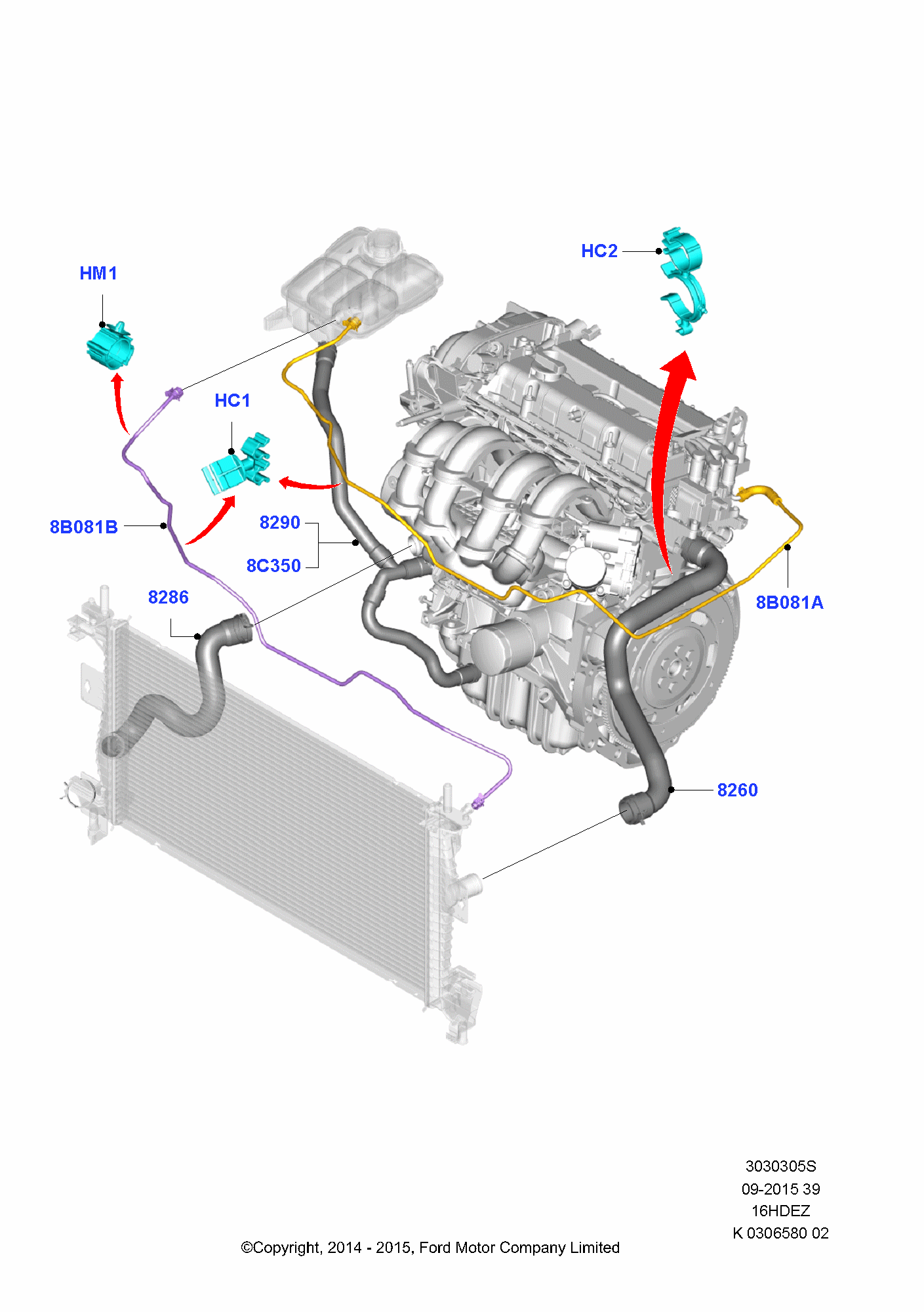

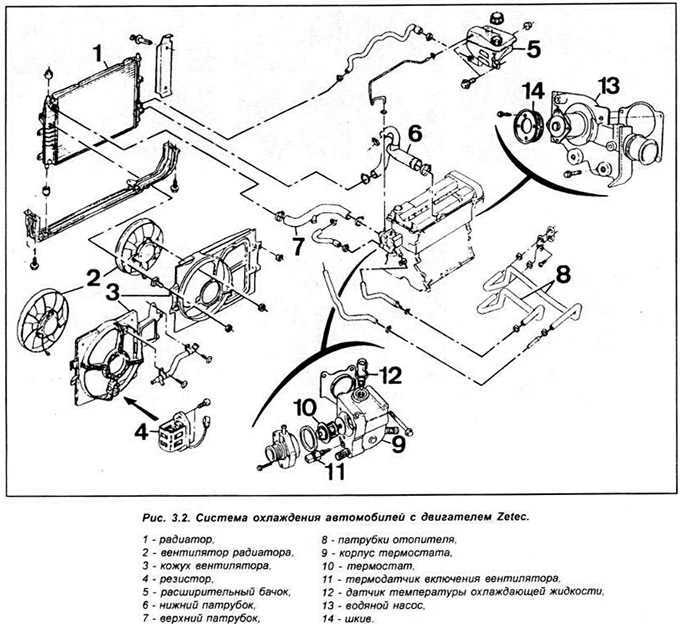

Система охлаждения Ford Focus 2
Расширительный бачок 5 служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. В пластмассовой пробке бачка, закрывающей его горловину, установлены впускной и выпускной клапаны.
Примечание Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения
Однако при возникновении проблем например, закипание охлаждающей жидкости система охлаждения форд фокус 2 обращают внимание только на работу термостата и забывают проверить клапаны
Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов. Водяной насос 4 центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения.
Он расположен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем, общим с генератором и насосом гидроусилителя рулевого управления, от шкива коленчатого вала. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки.
Будьте осторожны! Откручивая пробку расширительного бачка, в целях безопасности система охлаждения форд фокус 2 горловину плотной тканью. Во время откручивания пробки давление в системе упадет, в результате чего жидкость закипит и с силой система охлаждения форд фокус 2 наружу. Проверяем пространство под панелью приборов со стороны пассажира на предмет обнаружения там следов течи, которая могла выходить из радиатора отопителя. При наличии течи ее можно временно устранить, обмотав поврежденный участок изолентой или, что еще лучше, армированной липкой лентой.
Ремонт и сервисное обслуживание легковых автомобилей
Течь радиатора так легко система охлаждения форд фокус 2 не получится, поэтому в него нужно просто долить воды и следить за показаниями температурного датчика.
Однако помните, что долгое нахождение воды в системе обязательно приведет к появлению накипи, что, в свою очередь, может стать причиной серьезных неисправностей. И еще: категорически запрещается совершать долив холодной воды в перегретую систему. Она должна остывать не менее получаса. К перегреву мотора мог привести обрыв ремня генератора. К таким же последствиям приводит и растяжение ремня. Обязательно нужно проверить термостат.
Делается это так: при охлажденном моторе нужно потрогать рукой шланг, с помощью которого радиатор соединяется с термостатом. Шланг должен быть теплым.
https://youtube.com/watch?v=L92kxneYaWw
Если же он холодный — термостат вышел из строя. Кроме этого, обязательно нужно исследовать вентилятор реле его включения, предохранитель и электродвигатель. Также проверяем контакты система охлаждения форд фокус 2 на предмет их окисления.
Один раз в году радиатор обязательно нужно продувать воздухом. Делается это для удаления из его ячеек грязи, прилипших насекомых и другого мусора.
Таким образом повышается его эффективность, после чего он продолжит охлаждать систему. Сергей Василенков отПросмотров: 1 1 2 3 4 5.
Похожие публикации Турбина гонит масло в интеркулер: что делать? Масло в интеркулере может стать причиной серьезных неисправностей, вплоть до выхода ДВС из строя. В этой статье мы вам расскажем, почему масло появляется в этом узле и как можно устранить эту проблему.
Система охлаждения
В салоне пахнет антифризом Думаете, ароматизаторы спасут от запаха охлаждающей жидкости в салоне? Не надейтесь.
Немедленно проводите диагностику — использовать автомобиль, пахнущий антифризом, опасно. Меняем тосол на Lada технология и частота проведения работ Технологичная замена тосола на автомобиле ВАЗ подготовка, план действий, подводные камни.
Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона Рекомендации по замене система охлаждения форд фокус 2 салонной печки на автомобиле Нива Шевроле без кондиционера, основные этапы процесса. Как определить неисправности термостата Лада Самара и заменить его самостоятельно Многие, кто проводит большую часть времени в дороге, могли наблюдать стоящий на обочине автомобиль с вырывающимися из под капота клубами пара.
При этом даже далекие от устройства двигателей обыватели понимают, что это указывает на проблемы в системе охлаждения, а более «продвинутые» укажут еще и .
Расширительный бачок
Эта ёмкость предназначена для долива жидкости в систему охлаждения и находится под капотом в правой части. Его полупрозрачный пластмассовый корпус с отметками «МIN» и «МАХ» позволяет визуально определять граничный уровень жидкости на остывшем моторе. На верхней части бачка находится патрубок с пароотводящими шлангами радиатора и рубашки двигателя. Нижний патрубок и тройник термостата соединены наливным шлангом. Крышка бачка оборудована клапанами, выравнивающими давление системы. Её замена аналогичной, но без клапанов может привести к критически высокому давлению в системе охлаждения и утечке жидкости в местах соединения патрубков и шлангов. Контроль герметичности системы необходимо осуществлять регулярно.

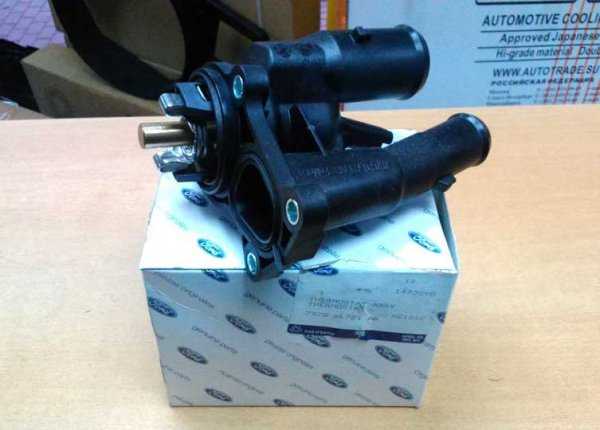

Термостат
Термостат предназначен для поддержки постоянной температуры двигателя. Его главным механизмом является заполненный специальным воском термоэлемент, соединённый с пружинами двух клапанов. Схема направления движения жидкости через тройник: основной клапан направляет тосол в радиатор и далее по большому кругу, а дополнительный, — по малому кругу. С момента достижения определённого значения температуры охлаждающей жидкости, основной клапан начинает постепенно открываться, увеличивая поток тосола через тройник из радиатора. Дополнительный клапан в этот момент начинает закрываться, уменьшая поток. При большем увеличении температуры жидкости оба клапаны, соответственно, открываются и закрываются полностью, обеспечивая двигателю максимальное охлаждение.
| Наименование двигателя | Объём двигателя (л.) | Температура начала открывания термостата (°С) | Температура полного открывания термостата (°С) |
| Zetec-SEZetec-EEndura | 1,4-1,61,8-2,01,8 | 829287 | 9699102 |
Сквозь радиатор отопителя тосол циркулирует всё время, независимо от того, в каком положении находятся клапаны. Термостат Форд Фокус 1 выполнен в отлитом из пластмассы корпусе и крепится двумя штифтами. Выпускной патрубок системы охлаждения оснащён датчиком, контролирующим температуру охладителя. Датчик зафиксирован пружинной скобой и уплотнён резиновым кольцом. Информация с него передаётся на электронный блок управления.
Какого цвета должен быть антифриз для Фокуса 2
Любая охлаждающая жидкость по своей природе не имеет цвета. Краситель добавляют только после окончания процесса подготовки материала в количестве около нескольких грамм на тысячу литров. Поэтому цвет у разных производителей может быть какой угодно — от салатового, до ярко-синего. Зачем такие цветные сложности? Производители объясняют это так:
- по цвету можно примерно вычислить марку антифриза;
- производитель автомобилей требует определённого цвета, к примеру, Ford хочет оранжевый, Volvo жёлтый, а Volkswagen только фиолетовый, хотя жидкости могут быть совершенно одинаковыми по составу и свойствам;
- если антифриз окрашен, то проще увидеть уровень в расширительном бачке, а также вычислить место утечки;
- можно проверить, проводилась ли замена антифриза во время эксплуатации.
Поэтому цвет при выборе антифриза на замену или на долив — абсолютно не показатель, если на упаковке не указан FORD стандарт WSS-М97В44-D или рекомендация Ford.
Признаки неисправности
Существует три признака, указывающих на проблемы в работе термостата Форд Фокус 2:
- Авто не выходит на оптимальный температурный режим, печка в салоне не греет или греет слабо, температурный датчик не поднимается до требуемого уровня. Это указывает на то, что термостат «завис» в открытом положении, то есть жидкость циркулирует только по большому кругу, из-за чего силовой установке не удается прогреться до необходимого уровня;
- Авто очень быстро нагревается, температура превышает нормальный показатель, часто включается вентилятор охлаждения, в пробках возможно закипание. Все это указывает на то, что термостат заклинил в закрытом положении, поэтому на радиатор ОЖ не поступает, поэтому и охладиться не может.
- Промежуточный вариант, когда клапан «зависает» в полуоткрытом положении. Из-за этого авто прогревается дольше обычного, в холодное время машина не может выйти на требуемый температурный режим, а теплое – быстро перегревается. Такая проблемы возникают из-за того, что жидкость движется сразу по обоим кругам, одна часть ее попадает в большой, другая – циркулирует по малому кольцу.
Далее рассмотрим, как производится замена указанного элемента на разных силовых агрегатах с случае его неисправности.

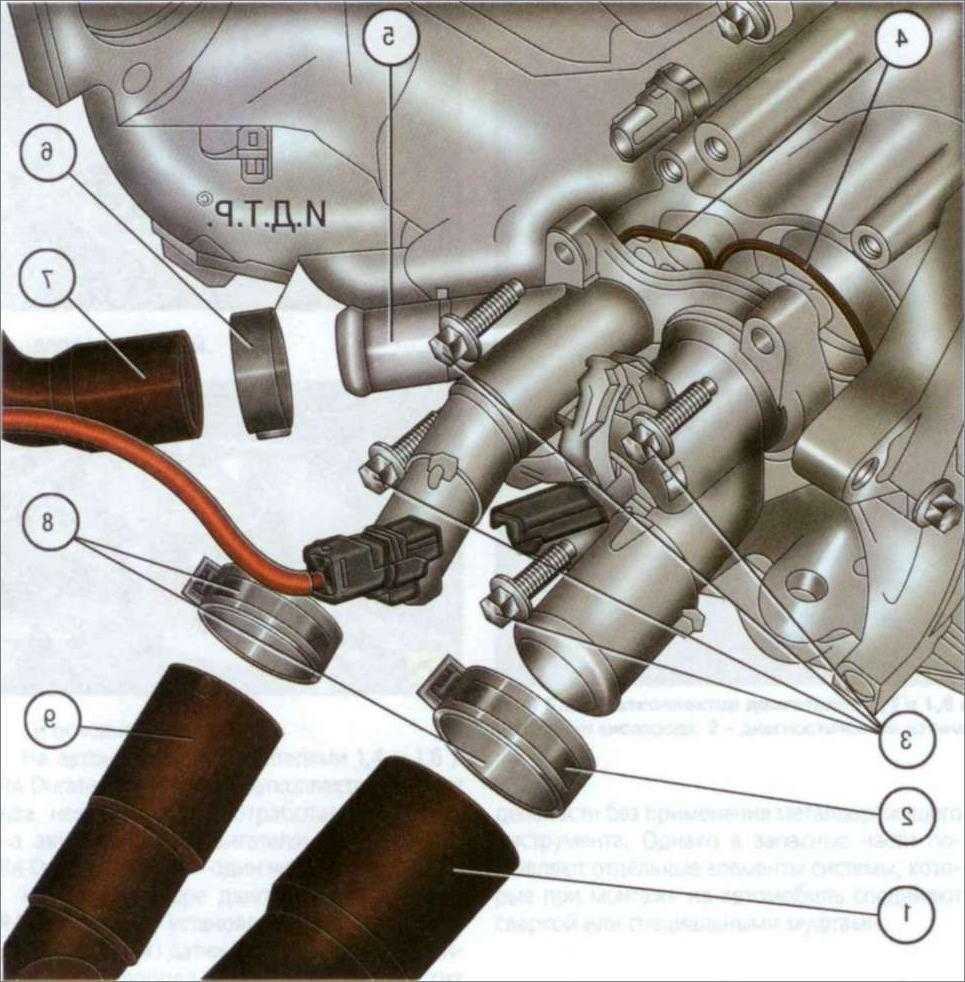

Начнем именно с мотора Ti-VCT (1,6 литра, 115 л. с.), поскольку это единственная модификация, укомплектованная электронным термостатом (номер по каталогу 1473090).
Отметим, что после проведения рестайлинга от такого конструктивного решения отказались, и на этот мотор тоже стал устанавливаться обычный тепловой термостат.
Термостат
Термостат предназначен для поддержки постоянной температуры двигателя. Его главным механизмом является заполненный специальным воском термоэлемент, соединённый с пружинами двух клапанов. Схема направления движения жидкости через тройник: основной клапан направляет тосол в радиатор и далее по большому кругу, а дополнительный, — по малому кругу. С момента достижения определённого значения температуры охлаждающей жидкости, основной клапан начинает постепенно открываться, увеличивая поток тосола через тройник из радиатора. Дополнительный клапан в этот момент начинает закрываться, уменьшая поток. При большем увеличении температуры жидкости оба клапаны, соответственно, открываются и закрываются полностью, обеспечивая двигателю максимальное охлаждение.
Сквозь радиатор отопителя тосол циркулирует всё время, независимо от того, в каком положении находятся клапаны. Термостат Форд Фокус 1 выполнен в отлитом из пластмассы корпусе и крепится двумя штифтами. Выпускной патрубок системы охлаждения оснащён датчиком, контролирующим температуру охладителя. Датчик зафиксирован пружинной скобой и уплотнён резиновым кольцом. Информация с него передаётся на электронный блок управления.
Периодичность замены, какой антифриз заливать
Согласно документации Форд, заливаемый антифриз не требует замены на протяжении 10 лет, если не случится непредвиденных поломок. Но на б/у автомобиле мы не всегда можем понять, что заливал прошлый хозяин, а тем более когда. Поэтому лучшим решением будет, после покупки заменить антифриз, в принципе, как и все технические жидкости.
При выборе антифриза на Форд Фокус 2 стоит отдать предпочтение фирменной жидкости Ford Super Plus Premium. Во-первых, она полностью совместима с моделями данной марки
А, во-вторых, он поставляется в виде концентрата, что очень важно после промывки водой
В качестве аналогов можно использовать концентрат Havoline XLC, в принципе тот же оригинал, но идущий под другим названием. Или выбрать наиболее подходящего производителя, главное, чтобы антифриз соответствовал допуску WSS-M97B44-D. Из российских производителей этот допуск имеется у Coolstream Premium, который поставляется также и на конвейеры для первоначальной заливки.
Сколько антифриза в системе охлаждения, таблица объема
| Модель | Объем двигателя | Сколько литров антифриза в системе | Оригинальная жидкость / аналоги |
| Форд Фокус 2 | бензин 1.4 | 5.2-5.5 | Ford Super Plus Premium |
| бензин 1.6 | 5.6-6.0 | Havoline XLC | |
| бензин 1.8 | 6.5 | Motorcraft Orange Coolant | |
| бензин 2.0 | 6.3 | Coolstream Premium | |
| бензин 2.5 | 9.5 | ||
| дизель 1.6 | 7.5 | ||
| дизель 1.8 | 8.1 | ||
| дизель 2.0 | 8.5 |

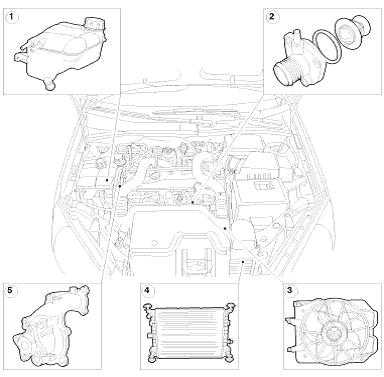

Автомобили с двигателем 1.8L Diesel
| Поз. | № Запасной Части | Наименование |
| 1 | — | Расширительный бачок си-стемы охлаждения |
| 2 | — | Термостат |
| 3 | — | Электродвигатель и кожух |
| 4 | — | Радиатор |
| 5 | — | Водяной насос |
Термостат с парафиновым наполнителем обеспечивает быстрый прогрев двигателя. Это достигается за счет ограничения расхода охлаждающей жидкости при низкой рабочей температуре. Термостат также способствует поддержанию рабочей температуры двигателя в заранее определенных границах.
ПРЕДУПРЕЖДЕНИЕ: При выполнении работ в непосредственной близости от вентилятора охлаждения двигателя отсоедините провода от аккумулятора. Вентилятор управляется системой управления двигателем, и увеличение температуры охлаждающей жидкости может привести к включению вентилятора даже при выключенном зажигании. Несоблюдение этого указания может привести к травматическим последствиям.
Вентилятор(ы) охлаждения заключен в кожух, расположенный за радиатором.
Термостат
Термостат предназначен для поддержки постоянной температуры двигателя. Его главным механизмом является заполненный специальным воском термоэлемент, соединённый с пружинами двух клапанов. Схема направления движения жидкости через тройник: основной клапан направляет тосол в радиатор и далее по большому кругу, а дополнительный, — по малому кругу. С момента достижения определённого значения температуры охлаждающей жидкости, основной клапан начинает постепенно открываться, увеличивая поток тосола через тройник из радиатора. Дополнительный клапан в этот момент начинает закрываться, уменьшая поток. При большем увеличении температуры жидкости оба клапаны, соответственно, открываются и закрываются полностью, обеспечивая двигателю максимальное охлаждение.
| Наименование двигателя | Объём двигателя (л.) | Температура начала открывания термостата (°С) | Температура полного открывания термостата (°С) |
| Zetec-SEZetec-EEndura | 1,4-1,61,8-2,01,8 | 829287 | 9699102 |
Сквозь радиатор отопителя тосол циркулирует всё время, независимо от того, в каком положении находятся клапаны. Термостат Форд Фокус 1 выполнен в отлитом из пластмассы корпусе и крепится двумя штифтами. Выпускной патрубок системы охлаждения оснащён датчиком, контролирующим температуру охладителя. Датчик зафиксирован пружинной скобой и уплотнён резиновым кольцом. Информация с него передаётся на электронный блок управления.
